柴油发电机组介绍

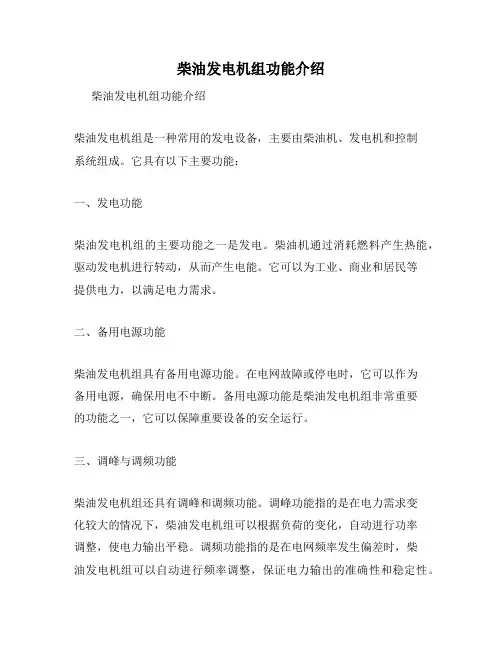

柴油发电机组功能介绍
柴油发电机组功能介绍
柴油发电机组功能介绍
柴油发电机组是一种常用的发电设备，主要由柴油机、发电机和控制
系统组成。
它具有以下主要功能：
一、发电功能
柴油发电机组的主要功能之一是发电。
柴油机通过消耗燃料产生热能，驱动发电机进行转动，从而产生电能。
它可以为工业、商业和居民等
提供电力，以满足电力需求。
二、备用电源功能
柴油发电机组具有备用电源功能。
在电网故障或停电时，它可以作为
备用电源，确保用电不中断。
备用电源功能是柴油发电机组非常重要
的功能之一，它可以保障重要设备的安全运行。
三、调峰与调频功能
柴油发电机组还具有调峰和调频功能。
调峰功能指的是在电力需求变
化较大的情况下，柴油发电机组可以根据负荷的变化，自动进行功率
调整，使电力输出平稳。
调频功能指的是在电网频率发生偏差时，柴
油发电机组可以自动进行频率调整，保证电力输出的准确性和稳定性。
四、节能环保功能
柴油发电机组还具有节能环保功能。
随着环保意识的提高，柴油发电
机组的节能环保功能也开始受到重视。
它可以通过采用先进的燃烧技
术和减少废气排放等手段，减少对环境的污染，并有效实现节能减排。
综上所述，柴油发电机组是一种非常实用的发电设备，它具有发电、
备用电源、调峰调频和节能环保等多种功能，为工业、商业和居民等
提供了电力保障。
柴油发电机组的说明书
柴油发电机组的说明书一、产品概述柴油发电机组是一种通过燃烧柴油驱动发电机发电的设备。
本产品由柴油机与发电机组成，能够满足家庭、商业和工业等多种场景的用电需求。
二、产品特点1.高效节能：采用卓越的柴油机，具有低油耗、节能环保的特点；2.可靠稳定：高效控制系统带来出色的性能稳定性，从而保障了产品的可靠性；3.易于操作：智能化的控制面板可直观地显示设备的运行状况和故障信息，操作简便；4.双动力使用：可选择蓄电池作为备用动力来源，更具有应对突发情况的能力；5.适用范围广：产品适用于家庭、商业、工业等多种场景，能够满足不同客户的用电需求。
三、产品参数1.柴油机品牌：XXX2.额定功率：XXX kW3.标称电压：XXX V4.交流频率：XXX Hz5.燃油消耗率：XXX g/kW·h四、使用须知1.使用前请确保设备所处环境通风良好，并将设备置于水平地面上；2.运行中请勿对设备进行任何改动或拆卸，以免导致设备故障或人员受到伤害；3.定期对发电机进行维护保养，以确保其正常运行，延长使用寿命；4.请勿在雨天或潮湿环境中使用设备，严禁在易爆场所使用；5.本说明书中提到的所有技术参数仅供参考，如需购买或更换设备，请务必咨询专业人士。
五、维护保养1.每日操作前，请检查燃油和机油液位是否正常；2.每500小时使用后，请进行一次中期维护，包括更换机油和机油滤芯，清理空气滤芯等；3.每1000小时使用后，请进行一次大型维护，包括更换机油、机油滤芯、空气滤芯、燃油滤芯等；4.遇到异常情况或故障，请及时联系售后服务人员进行维修。
六、注意事项1.请勿在机器操作中触碰发热部位，避免烫伤；2.如发现明火、异味或异常声音，请立即切断电源并联系售后服务人员进行维修；3.请勿在使用本产品时使用非指定配件；4.儿童应在成人陪同下远离设备，以免受到伤害。
七、保修条款本产品提供一年免费维修服务，维修范围仅限于非人为因素造成的故障。
如需维修，请联系售后服务人员。
第一讲 柴油发电机组基础知识
相关技术术语
B、频率：指1分钟内电压完成周期个数。决定于同步电机的转 速n 和极对数p，频率f=np/60(赫)。 C、备用发电机和主用发电机：备用发电机是只有在紧急停机 的情况下，才启动发电机组供电，而大部分时间由其他电源对 负载供电的机组；主用发电机则是持续给负载进行供电的机组。 一般我们的发电机组都是做备用电源。 D、连续功率、主用功率和备用功率：一台发电机组能够在24 小时之内连续使用的最大功率我们称之为连续功率；而在某一 时段内（10个小时）内连续运行的功率成为主用功率；而在主 用功率运行中有1个小时可在此基础上超载10%，此时的机组功 率就是我们平时所说的最大功率，即备用功率。
知名柴油发电机品牌
考勤管理
祝大家工作愉快！
葛洲坝能源重工有限公司
发电机俗称电球，工作原 理是将发电机转子轴与柴 油机轴连接，然后由柴油 机带动转子转动，切割磁 力线，输出电力。
常见发电机品牌
控制系统
控制系统用于协调发动机 和发电机的工作，显示发 动机和发电机状态参数， 如:转速、柴油机油压、 发电机电压、电流、冷却 水箱水温、电瓶电压等。 如果有异常可以警告和进 行保护。
知名柴油发电机品牌
依维柯（IVECO）公司是意大利 菲亚特集团（FIAT）的主要成员， 主要从事汽车及柴油发动机的研究 和生产，同时生产工程机械、内燃 机车、矿山、冶金及发电设备。依 维柯·爱福为依维柯公司专为客户 生产特种柴油机的公司，位于意大 利米兰市，其生产的柴油发电机组 装机容量从17KW到616KW，全符合 ISO8528标准，依维柯·爱福公司具 有ISO9001产品质量认证，是世界上 最主要的柴油发电机组制造厂家之 一。
柴油发动机
柴油发动机俗称引擎、机 头或油机，是用柴油作燃 料的内燃机。柴油机属于 压缩点火式发动机，它又 常以主要发明者狄塞尔的 名字被称为狄塞尔引擎。 原理是将柴油雾化与空气 按比例混合，压缩自然， 膨胀推动活塞运动，是一 种将柴油化学能转化为动 能的机器。
发电机组介绍
（四）其它部件
1.柴油机与发电机的连接方式 ①三角皮带传动：简单，但容易打滑，传动精度低，皮带易损。 ②联轴器：是用于将柴油机和发电机的旋转部分连接起来，柴油机通过联轴器带动 发电机旋转。分弹性联轴器和刚性联轴器。 弹性联轴器：主要特点是弹性较好，能缓冲一部分冲击。要求对底脚上刨床加 工，安装时要打定位销等等。此类联轴器要求用双轴承发电机； 刚性联轴器：依靠法兰止口保证同轴度，精度较高。我们的盘片式联轴器就属于 刚性联轴器。 2.散热器：用在闭式冷却系统中，它是将柴油机出来的高温冷却液，通过水散热器靠 风扇强力鼓风来冷却，冷却后的水再去冷却柴油机。 3.消声器：柴油机的排气噪声很大，是人体所不能听接受的，而且对周围环境影响很 大，这就要求对其做消声处理。消声器有阻性消声器（工业消声器）和抗性消声 器（住宅消声器）。 4.底座，燃油箱和机箱：底座是柴油机，发电机和水箱的公共支撑，我们公司的产品 也将油箱焊接在公共底盘上；机箱则是将机组整个罩起来，加上降噪材料即成为 低噪音箱。
9. 噪音 ①普通机组（开架式机组）GB2820规定如下： 在距机组柴油机和发电机机体1m处的噪声声压级平 均值： ≤250 kW --------≤102dB（A）； ＞250KW --------≤108db ②低噪音机组 一般能做到80db已不容易，80以下就更加困难。关于 这一点，请大家与客户签订合同时一定注意。 例如：AKSA静音机组1m处≤85dba； 超静音机组1m处≤75dba。） 噪音要求越低，机组的功率配比应越大。低噪音机 组，柴油机的功率应是发电机 功率1.5倍，对噪音要求特别低的，比如<70db的同期录 音,柴油机的功率要求更大,可能 是发电机功率的2倍以上.
3. 机组的输出电压 ①国内机组输出电压通常为: 单相 230V (市电 220V) 三相 230/400V (市电 230/400V) ② 国外机组有: 单相 120/240V 三相 230/400V ,127/220V,120/208，380/660V等。 ③线电压和相电压的关系 对三相机组而言，线电压=√3相电压如： 230 x √3=400V 相电压和线电压之间的关系是确定的，不可随意给。 相电压
柴油发电机组介绍
柴油发电机组是利用柴油燃烧产生动力，驱动发电机发电的设备。它通过将 化学能转化为机械能，再转化为电能，广泛应用于各个领域。
工作原理
当柴油被喷射到高温高压的气缸内时，它会燃烧产生高温高压的气体。这些 气体推动活塞运动，从而带动发电机转子旋转，产生电能。
应用领域
工业用途
柴油发电机组广泛应用于建 筑工地、采矿场地等工业环 境中，为设备和机械提供电 力。
维护保养
1 定期检查
定期检查引擎油、滤清器、冷却液等关键部件，确保其正常运行。
2 清洁和润滑
定期清洁柴油发电机组，保持清洁，并进行润滑，以延长其使用寿命。
3 故障排除
及时发现和解决故障，避免损坏和停机时间。
选择方法
功率需求
根据需要供电的设备和机械的功 率需求，选择合适的柴油发电机 组功率。
品牌和质量
选择可靠的品牌和高品质的柴油 发电机组，以确保长期可靠的运 行。
燃油效率
考虑柴油发电机组的燃油效率， 选择经济实用且能满足需求的型 号。
市场现状
柴油发电机组市场目前正处于增的需求也在 增长。
商业用途
商业场所，如超市、酒店、 医院等，通常安装柴油发电 机组作为备用电源，以保障 正常运营。
户外活动
柴油发电机组是户外探险、 露营等活动的理想选择，提 供可靠的电力供应。
优点和缺点
优点
• 高效稳定的功率输出 • 较低的燃料消耗 • 可靠性和耐久性
缺点
• 噪音和排放 • 对于小功率需求不经济 • 维护和保养要求较高
150千瓦发电机组操作说明
150千瓦潍柴柴油发电机组的介绍及操作说明一、150千瓦潍柴柴油发电机组介绍潍柴150千瓦柴油发电机组采用潍柴柴油机作动力，选配马拉松、麦格特等系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。
二、150千瓦潍柴柴油发电机组功能1.报警功能：水温高、水温低、直流电压高、直流电压低、机油油压低、机油压力传感器故障、温度传感器故障、发电机绕组高温、电池电压低等情况下免停机，自动报警。
2.四保护功能：水温高、水温低、机油油压低、转速传感器故障、超速、短路、频率低、过电流、交流电压高、交流电压低、发电机绕组高温等情况下，实现自动熄火，保护机组免受损坏。
所述保护功能，现场可通过维护软件在运行的机组上仿真故障，并使相应的保护功能运行。
3.显示功能：转速、线电压、相电压、频率、相电流、功率因数、机油压力、运行时间、发动机水温、电池电压等的具体情况会显示在仪表盘上。
三、150千瓦潍柴柴油发电机组特点1、发电机组采用山东潍坊潍柴动力股份有限公司柴油发动机为动力，配套知名品牌发电机。
2、机组功率：150kw3、低油耗、低排放、低噪音4、机组性能优良，技术先进，工作可靠，维护方便5、调压精度高，动态性能好，结构紧凑，使用寿命长6、潍柴产品常年进行高海拔、高温、高寒，“三高”实验，环境适应性强7、起动迅速、并能很快达到全功率只需几秒，应急1分钟内带到期全负荷（正常5~30MIN）停机过程短，可以频繁起停。
8、维护操作简单，人少，备用期间保养容易9、柴油发电机组的建设与发电的综合成本最低四、150kw潍柴柴油发电机组分类类型上分为：船用发电机组、陆用发电机组；功能结构上分为：用途自动化机组、防雨棚机组、低噪音机组、拖车移动电站机组；行业上分为：民用发电机组、军品发电机组、油田发电机组、电信发电机组等五、150千瓦潍柴柴油发电机组符合的相关标准150千瓦潍柴柴油发电机组的设计、制造、试验及其各项性能指标完全符合下列标准和其它相关标准：1、GB2820-90 《工频柴油发电机通用技术条件》2、GB12786-91 《自动化柴油发电机组通用技术条件》3、GB7060《船用电机技术要求》GB/T2820.1-1997《往复式内燃机驱动的交流发电机组》第一部分：用途定额和性能以上标准均执行最新版本。
柴油发电机组简介
柴油发电机组简介作用：保证机组的安全停机，当电厂正常电源失去时向机组的保安负荷供电，因此该设备的快速启动和快速带负荷能力以及可靠性是柴油发电机组的重要性指标。
组成：柴油发电机组由一台柴油机和一台柴油机驱动的同步发电机、成套配电柜、控制盘、蓄电池以及继电保护系统和所有的辅助设备组成。
柴油发电机组简介•我厂柴油发电机组为英国进口的柴油机和美国马拉松技术无刷、自励磁、水平轴、自行散热同步型柴油发电机组。
本机型具有结构紧凑，系统简单、启动方便、维护量小等优点。
冷却系统有自带的风机和水泵完成，采用电子打火和电子调速系统，启动快捷，运行稳定。
具备自动和手动启动功能。
柴油发电机组保证在火电厂全厂停电事故中，快速自启动带载运行，在无人值守的情况下，接到启动指令后在15秒内一次启动成功，在60秒内实现一个自启动的循环（即三次试启动），若自起动连续三次失败, 则发出停机信号, 并闭锁自起动回路。
柴油发电机组自启动成功率不小于99%。
自启动成功的定义是：柴油发电机组在额定转速，发电机在额定电压下稳定运行2-3秒，并具备首次加载条件。
柴油发电机组简介•带负载稳定运行功能•柴油发电机组自启动成功后，允许首次加载不低于50%额定负载，在首次加载后的60秒内带满负载运行，并在负载额定容量不低于20%，允许长期稳定运行。
•柴油发电机组应能在功率因数为0.8的额定负载下，稳定运行12小时中，应允许有1小时1.1倍的过载运行，并在24小时内，允许出现上述过载运行两次。
发电机尚应允许15秒的1.6倍过载运行（过载：额定电压下的过电流）。
•柴油发电机组允许全电压直接启动的空载四极速鼠笼式异步电动机的容量不小于200kW。
柴油发电机组简介•自动调节功能•柴油发电机组的空载电压整定范围为95-105%，线电压波形正弦性畸变率不大于5%。
•柴油发电机组在带功率因数为0.8-1.0的负载，负载功率在0-100%内渐变时应能达到：稳态电压调整率≤±0.5%、稳态频率调整率±2%可调、•电压、频率波动率：≤±0.15%、≤0.5%（负载功率在0-25%内渐变时）•自动控制功能：保安段母线电压自动连续监测；柴油发电机组简介•机组在空载状态，突加功率因数＜0.4（滞后）额定容量为0.2Pe的三相对称负载或在已带80%Pe 的稳定负载再突加上述负载时，发电机的母线电压0.2秒后应不低于75%Ue，发电机瞬态电压调整率δu≤+20～-15%，电压恢复到最后稳定电压的±3%•以内所需时间不超过1秒，瞬态频率调整率≤5%（电子调整器），频率稳定时间＜3秒，突减额定功率容量为0.2Pe的负载时，柴油发电机组升速不超过额定转速的10%。
柴油发电机基本知识-发电机组
柴油发电机基本知识柴油发电机简介柴油发电机是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械，即柴油机驱动发电机运转，将柴油的能量转化为电能。
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。
柴油发电机组是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。
整体可以固定在基础上，定位使用，亦可装在拖车上，供移动使用。
柴油发电机组属非连续运行发电设备，若连续运行超过12h，其输出功率将低于额定功率约90%。
尽管柴油发电机组的功率较低，但由于其体积小、灵活、轻便、配套齐全，便于操作和维护，所以广泛应用于矿山、铁路、野外工地、道路交通维护、以及工厂、企业、医院等部门，作为备用电源或临时电源。
小型柴油发电机组简介小型柴油发电机组一般是30千瓦以下的柴油发电机组，国内的一般有常柴和潍柴两种品牌，小型柴油发电机组的动力部分一般选用常州柴油机厂、潍坊柴油机厂、兖州柴油机厂等一些国内著名品牌柴油发动机，该机型适用于学校，医院，办公室等地，产品小巧，使于运输，因此得到了用户的致好评。
柴油发电机分类柴油发电机组按结构可分为固定式和移动式（拖车式）机组；按运行方式可分为单机组和并列运行机组；按控制方式可分为普通手动机组、自动化机组、智能通讯遥控机组；按技术指标可分Ⅰ类电站、Ⅱ类电站、Ⅲ类电站；按容量可分为从1KW到场150KW各功率机组。
柴油发电机市场概述我国柴油发电机组市场近几年发展速度很快，2003年到2005年由于缺电的影响，我国柴油发电机组市场发展迅速。
由于缺电导致电荒的发生，一些工厂、企业备用电源变成了一个必须的任务，发电机组的销量在这一段时间急速上升，致使厂家的产量供不应求。
2006年以来，尽管国内外市场成品油价格纷纷上涨，但柴油发电机组市场好像并未受到高油价的影响，仍然具备较高需求。
潍柴900kw柴油发电机组技术说明书
潍柴电力原装900KW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴900kW柴油发电机组机组品牌潍柴(原装)机组型号WPG1237.5/B7机组产地山东潍坊柴油机品牌潍柴柴油机型号12M33D1108E200柴油机产地山东潍坊发电机品牌潍柴发电机型号WHA-1125-4/0.4智能控制器品牌潍柴智能控制器型号WHC9320智能控制器产地潍柴机组外形尺寸4758×2194×2420（mm）机组净重8200kg二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG1237.5/B7额定功率/容量（kW/kVA）900/1125备用功率/容量（kW/kVA）990/1237.5额定电压（V）400/230额定频率（Hz）50额定电流（A）1624额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调速方式电子调速调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP21控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG1237.5/B7柴油机品牌潍柴型号12M33D1108E200功率（kW）1108额定转速（r/min）1500型式V型、直喷进气方式增压中冷冲程数4气缸数12缸径/行程（mm）150/185排气量（L）39.6启动方式DC24V电启动冷却方式闭式循环强制水冷压缩比15：1曲轴旋转方向逆时针（面向飞轮端）油底壳机油容量（L）146七、发电机的主要技术规格机组型号WPG1237.5/B7发电机发电机品牌潍柴型号WHA-1125-4/0.4额定功率（kW）900额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1624额定功率因数0.8（滞后）发电机效率（%）94.74波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG1237.5/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤115“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间32000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
柴油发电机组说明书
柴油发电机组说明书一、机组的配置及参数机组型号: GF-25；GF-30；GF-50；GF-100；GF-200；发电机: KHI25-14；KHI30-14；KHI50-14；KHI100-14；KHI200-14；柴油机：495D；4100D，R4105ZD；R6105AZLD；6126ZLD4；额定功率：25KW；30KW；50KW；100KW；；200KW；额定电压：220v/450v 额定电流：40A；48A；80A；160A；320A；额定频率：60HZ 功率因数：0.8 额定转速：1800相数接法：星型二、机组的特点及用途我厂是中国发电机组的摇蓝，是最早研制生产发电机组的企业。
柴油发电机组（功率范围10～1000KW）是本厂的主要产品，它综合了我厂同步发电机、励磁装置、总体结构等生产工艺的先进技术，配套使用了国家标准的95、105、6113、6126系列柴油机以及引进国际驰名的美国康明斯、英国铂金斯和原装瑞典进口的富豪等柴油机。
产品质量优越，技术性能先进，能为国内外广大客户提供稳定的，可靠而又经济的电源。
柴油发电机组系交流发电机组，该机组运行平稳，经久耐用，维护方便，适合工矿企业、宾馆医院、农村城镇、渔牧林业做动力照明、通讯广播的移动或固定电源，也可做为大厦、酒店的备用电源。
机组在额定功率0～100%和COS 0．8时，三相对称负载下自动电压调整率能满足一般使用要求，空载时能在额定电压的95～105%范围内调整。
机组能直接起动30～70%机组额定功率的鼠笼式三相异步电动机；机组在三相不对称负载下运行时，若每相电流不超过额定值，并且三相电流不超过20%，则机组允许长期工作。
三、机组的使用环境机组能在下列环境条件下，连续工作12小时、输出功率1、环境温度：5～40℃2、相对湿度：〈85%（25℃）3、海拔高度：〈1000米〉4、工作时的纵向倾斜度：〈10度〉5、没有导电尘埃和破坏金属绝缘的腐蚀气体与爆炸危险的场所注意：1、额定功率（即机组容量）是在环境温度20℃，相对湿度60%，大气压力为760毫米汞柱高的条件下，连续进行12小时所允许的输出功率（其中包括超负载10%运行1小时）。
柴油发电机PPT课件
.
12
交流无刷同步发电机
❖ 组成： ⑴ 主发电机：旋转磁极式，为电网供电
⑵ 交流励磁机：旋转电枢式，为主发励磁
⑶ 旋转整流器：将励磁机的AC→DC
⑷ 永磁发电机（PMG）：旋转磁极式，为交
流励磁机励磁
❖ 电气结构示意图：
.
13
三级交流无刷同步发电机：电气图
.
14
无刷交流发电机结构图（二级）
.
15
励磁调节系统及控制屏
1. 发电机控制系统：两大部分 — 调速系统：控制发电机转速→频率 — 励磁系统：控制发电机励磁电流→电压
.
16
励磁调节系统：组成
❖ 主要由三部分组成： ⑴ 测量比较环节：测量发电机输出电压，与
基准值比较，输出差值信号 ⑵ 综合放大环节：△U与其他信号综合，放大
后作为SCR的控制信号 ⑶ 可控硅移相触发单元：形成同步脉冲，控制
SCR的触发角，以调节直流励磁电压的大小
.
17
励磁调节器组成
❖ 种类： — 大功率：可控硅式（柴油发电机组） — 小功率：振动式、晶体管式（机载发电机） ❖ 功用：调节励磁，使发电机输出电压稳定；
改善动态性能
.
18
同步发电机励磁系统：分类
❖ 根据励磁电源的来源和种类，可分为两大类：
⑴ 采用变压器的静止励磁系统（自励）
10
交流同步发电机：两种结构示意图
• 同步发电机类型：旋转磁极式 — 中、大容量发电机 旋转电枢式 — 小容量发电机
旋转磁极式 .
旋转电枢式
11
交流同步发电机：组成
❖ 定子：铁心 + 机座 + 电枢绕组 ❖ 转子：转轴 + 磁极 + 励磁绕组 + 集电环
柴油发电机组介绍
柴油发电机组介绍一、什么是柴油发电机组柴油发电机组是一种利用柴油发动机驱动发电机产生电能的设备。
它是以内燃机为动力源，通过发电机产生电能，再通过变压器将其提高到需要的电压级别，供应给用户使用的一种设备。
二、柴油发电机组的结构柴油发电机组主要由柴油发动机和发电机两部分组成。
其中，柴油发动机是主要的动力源，负责提供动力驱动发电机旋转；发电机则是将机械能转化为电能的主要部件。
除此之外，柴油发电机组还包括控制系统、冷却系统、润滑系统、燃油系统等辅助部件。
三、柴油发电机组的优点1. 可靠性高：柴油发动机运转平稳，寿命长，不容易损坏，且易于进行维护和保养。
2. 质量稳定：由于柴油发动机和发电机都是经过严格质量控制的，因此其质量相对较为稳定。
3. 燃油经济性好：相对于汽油发动机，柴油发动机的燃油经济性更好，可以降低成本。
4. 动力强劲：柴油发动机的输出功率相对较大，可以满足大功率负载的需求。
5. 起动容易：柴油发动机的起动比较容易，不依赖电源。
四、柴油发电机组的应用领域柴油发电机组广泛应用于各种场合，包括工厂、矿山、医院、学校、商场、住宅区等。
在城市电网不稳定或断电的情况下，柴油发电机组可以作为备用电源提供稳定的电力供应。
同时，在一些没有电网覆盖的地区，柴油发电机组也可以作为主要的电力供应方式。
五、柴油发电机组的维护保养1. 定期更换机油和机油滤清器，确保发动机的润滑系统正常运转。
2. 定期清洗空气滤清器，避免过度积尘影响发动机的正常工作。
3. 定期更换燃油滤清器，确保燃油系统的正常运转。
4. 定期检查发电机的绝缘状况，避免发生漏电的情况。
5. 定期检查冷却系统的水位和水质，确保冷却系统正常运行。
6. 定期检查控制系统和电气系统的接线和连接器是否松动或腐蚀。
柴油发电机组是一种可靠性高、动力强劲、适用范围广的设备，其应用领域也十分广泛。
在使用过程中，要注意保养和维护，以确保其正常运行和延长使用寿命。
潍柴柴油发电参数
潍柴柴油发电参数摘要：一、潍柴柴油发电机组简介二、潍柴柴油发电机组技术参数1.输出功率2.稳态电压调整率3.电压波动率4.功率因数5.输出电压6.输出电流7.稳态频率调整率8.额定频率9.额定转速10.燃油牌号11.燃油消耗12.机组重量13.噪声三、潍柴柴油发电机组型号及配件四、潍柴柴油发电机组的应用场景正文：潍柴柴油发电机组是一种以柴油为燃料，通过潍柴发动机驱动发电机产生电能的设备。
它广泛应用于应急电源、野外施工、企业备用电源等场景。
潍柴柴油发电机组的性能主要取决于其技术参数。
以下是潍柴柴油发电机组的主要技术参数：1.输出功率：根据不同型号，潍柴柴油发电机组的输出功率可在30KW-1200KW 之间。
2.稳态电压调整率：潍柴柴油发电机组的稳态电压调整率应小于1%。
3.电压波动率：电压波动率是指电压在一定时间内的变化幅度，潍柴柴油发电机组的电压波动率应小于0.5%。
4.功率因数：功率因数是指有功功率与视在功率之比，潍柴柴油发电机组的功率因数应大于0.8（滞后）。
5.输出电压：潍柴柴油发电机组的输出电压为400V/230V。
6.输出电流：根据不同型号，潍柴柴油发电机组的输出电流可在54A-3800A 之间。
7.稳态频率调整率：潍柴柴油发电机组的稳态频率调整率应小于1%。
8.额定频率：潍柴柴油发电机组的额定频率为50Hz。
9.额定转速：潍柴柴油发电机组的额定转速为1500rpm。
10.燃油牌号：潍柴柴油发电机组燃油牌号采用标准0#轻柴油（常温）。
11.燃油消耗：潍柴柴油发电机组的燃油消耗为209g/kW·h。
12.机组重量：潍柴柴油发电机组的机组重量根据型号不同，一般在600kg-3000kg 之间。
13.噪声：潍柴柴油发电机组的噪声（LP7m）应小于95dB（A）。
潍柴柴油发电机组型号众多，常见的有HQ30GF、HQ50GF、HQ100GF等。
配件方面，潍柴柴油发电机组主要包含潍柴发动机、发电机、控制器、燃油箱、滤清器等。
柴油发电机组最全资料
柴油发电机组最全资料一、柴油发电机组的工作原理：柴油发电机组的工作原理是利用内燃机发动机的工作原理，通过柴油燃料的燃烧来驱动发电机产生电能。
首先，柴油被喷射到燃烧室中，在高压下与空气混合，然后被点火，产生爆发力。
该爆发力推动发动机的活塞运动，使曲轴旋转。
旋转的曲轴通过一系列的连杆和凸轮推动发电机运转，将机械能转化为电能。
二、柴油发电机组的组成部分：1.发动机：柴油发电机组的核心部分是发动机，其功率大小决定了发电机组的容量。
常见的发动机品牌有康明斯、上柴、沃尔沃等。
2.发电机：发电机是将机械能转化为电能的装置。
发电机的功率大小决定了发电机组的输出电能。
常见的发电机品牌有斯坦福、南京卡特等。
3.燃油系统：燃油系统包括燃油箱、燃油泵、喷油器等部分，用于控制柴油的供给和喷射。
4.冷却系统：冷却系统用于降低发电机组的温度，以保证发动机的正常工作。
主要包括水泵、散热器等部分。
5.排气系统：排气系统用于将发动机燃烧产生的废气排出。
主要包括排气管、消声器等部分。
6.控制系统：控制系统用于对发电机组进行监控和控制。
可以实现自动启停、负荷调节等功能。
三、柴油发电机组的应用领域：1.工业领域：柴油发电机组广泛应用于工业生产中。
特别是在一些远离电网的地区，柴油发电机组可以作为备用电源，保证工业生产的连续性。
2.商业领域：柴油发电机组可以为商业建筑、商场、酒店等提供紧急备用电源。
在停电时，可以保证商业场所的正常运营。
3.居民领域：柴油发电机组常用于一些乡村、偏远地区的居民使用。
可以提供基本的家用电力需求，保证生活的正常进行。
4.建筑工地：柴油发电机组在建筑工地上常用于提供电力。
可以驱动建筑机械设备、照明等，满足工地的电力需求。
四、柴油发电机组的选择要点：1.功率选择：根据实际需要，选择适合的功率大小。
过大会造成资源浪费，过小会导致供电不足。
2.质量可靠：选择具有良好品牌口碑的发电机组，有较高的质量可靠性和售后保障。
3.燃油经济性：选择节能型柴油发电机组，能够降低燃油成本。
柴油发电机概述
◆ GENERATOR AT REST(发电机停止)
自动运行
◆ 按下“自动〞按钮后模块被选择为自动模式，LED灯将闪亮同时机组 可以接受远程遥控启动/运行。
◆ 当按钮按下后，在显示信息跳回“GENERATOR AT REST〔发电机 停止〕〞之前将暂时显示“AUTO MODE〔自动模式〕〞。
◆ 当接收到启动/运行信号后，延时启动计时器启动，确保干扰信号不 会导致发电机启动。本机组根据用户要求设为0秒。
◆ 机组能在100小时内连续满容量运行。机组能通过运行方 式选择开关, 选择机组所处状态。选择开关有以下三个位 置即“自动〔试验〕〞、“手动〞、“零位〞。机组正常 处于准起动状态即“自动〞状态。自启动时间<10秒。
柴油发电机投入
◆ 如果保安段上级电源故障〔锅炉PC工作段失电〕而某 一段保安段失电时，其低电压继电器启动，跳开保安段厂 用侧进线开关10〔20〕BFC01GH005A或10〔20〕 BFD01GH004A，同时去启动柴油发电机组，当柴油发 电机组启动升速升压使出口电压、频率到达要求时，自动 装置发出合闸指令，使柴油发电机出口开关10CK或 20CK合闸，延时5秒，11〔21〕保安PC段与12〔22〕 保安PC段联络开关10〔20〕BMA01GH004合闸，再过 2秒，11〔21〕保安PC段与13〔23〕保安PC段联络开 关10〔20〕BMA01GH002合闸。此时，保安段恢复供 电。
STOP/RESET(停止/复置)模式下.在下一次启动之前,检查处理启动失败的原 因. ◆ 当发电机已经启动,启动电机退出运行,平安运行记时器开始记时，并显示为: ◆ WAITING FOR SAFETY ON 00:08(等待平安运行时间:) ◆ GENERATOR AVAILABLE(发电机可用)这个计时器允许发电机在油压、发 电机温度、超速、过电压、过负荷保护动作之前到达工作转速和温度，同时 辅助系统延时启动。 ◆ 当时间到达后,所有保护启动，发电机组准备接带负荷，12秒钟允许带满负荷。
柴油发电机说明简介
柴油发电机组是以柴油为主燃料的一种发电设备，以柴油发动机为原动力带动发电机（即电球）发电，把动能转换成电能和热能的动力机械设备。
整套发电机组主要分为三个部分：1、柴油发动机。
2、发电机（即电球）。
3、控制器。
细分来说：底座、柴油发动机、底座油箱、发电机组（即电球）、控制器（起到控制的作用，也起到保护机组的作用）、散热器（风冷：风扇；水冷：水箱）、静音箱等部件组成。
按照不同地方的不同需求，我们把发电机组分为固定式和可移动式拖车，为了降低发电机组所发出的噪音，减少影响人们的工作和生活，促使设计师们设计出了带静音箱的发电机组，即是在发电机组外面安装一个金属的箱子，内部附着吸音材料，从而把发电机组四周防护起来，箱子两侧设置门，这样方便人们对发电机组的检修与控制。
静音箱不但大大减低了发电机组所发出的噪音，而且还可以放在室外，箱子就像一座屋子，防晒、防雨，让人们省了没有地方做机房的烦恼。
柴油发电机组分为常用发电机组和备用发电机组，功率也相应的分为常用功率和备用功率。
每台发电机组的标配常用功率一般是备用功率的80%。
我们要根据我们不同的需要，平时使用国家电网，因断电才需要的话，请使用备用柴油发电机组；如果需要长时间运行的话，请选择常用柴油发电机组，经常维护保养的话，常用柴油发电机组每年运行的时间可以300天以上。
常用功率和备用功率的关系是：比如用户需要100KW柴油发电机组，备用100KW的柴油发电机组备用功率为100KW*80%=80KW。
也就是备用 100KW的柴油发电机组的常用功率为80KW。
扬州众智电力设备有限公司是国内较大的机电设备生产企业，注册地在江苏省扬州市江都区小纪工业园，厂区占地面积100亩。
经营项目有：柴油发电机组、电器配件、建筑机械安装等。
柴油发电机组是我公司的主营产品，年生产销售各类柴油发电机组1000余台套，产品的品质和服务得到同行业的一致好评。
公司拥有雄厚的生产能力和先进的技术设备，可根据用户的不同需求，按照国家标准设计制造用户所需产品。
柴油发电机知识介绍
线缆的规格应按使用环境设ห้องสมุดไป่ตู้，不得小于 发电机输出电压、电流的要求，接点、接 头必须牢固，相位必须与市电相同，否那 么会影响动力设备的运行。相位相同不等 于与市电并网。
接线中要确保三相负载的平衡，应用钳形 电流表实测，特别要注意单相负载的合理 分配。
装有cosΦ自动补偿装置的机组要确保机 组运行时cosΦ滞后，其值在0.8~0.95之间。
8〕机组的安装必须由正规的合格的安装人 员来进行，他们必须胜任和满足柴油发电 机组安装条件的要求，保证安装顺利进行， 最后投入运行和使用。同样必须有能够信 任维修保养的运行人员。只有上述条件满 足时，柴油发电机组才能正常运行和使用。
2〕室外安装，固定式的机组根底应不小于 室内根底及要求，移动式机组必须安装在 坚实、枯燥、地势偏高于周围，并经夯实 整平处理的实地。
机 组 安 装 流 程
根底制作
：根据设计要求和产品技术文件的要求确 定柴油发电机在混凝土根底的标高、几何 尺寸，在根底上预留机组地脚螺栓孔，发 电机进场后，按实际安装孔距埋入地脚螺 栓。根底的混凝土强度等级必须符合设计 要求。
控制屏的安装
·
消除噪声
柴油发电机组的安装
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
一、柴油发电机概述
发电机类型
一、柴油发电机概述
柴油发电机组的特点
⑴ 单机容量等级多：几KW～几千KW ⑵ 配套设备少，安装地点灵活，占地面积小
无须水坝、锅炉；冷却水少；不与电网并联 ⑶ 热效率高，燃油消耗低
机组本体及工作零线端子必须可靠接地， 螺栓紧固、放松件齐全，并有标示，其接 地极必须另设，接地电阻小于4Ω，任何 时候均不得与供电系统共用同一组接地极， 接地线一般采用软铜线，其规格不得小于 16mm²。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发电机组是以柴油为主燃料的一种发电设备，以柴油发动机为原动力带动发电机（即电球）发电，把动能转换成电能和热能的机械设备。
整套柴油发电机组主要分为三个部分：
1、柴油发动机。
2、发电机（即电球）。
3、控制器。
细分来说：底座、柴油发动机、底座油箱、发电机组（即电球）、控制器（起到控制的作用，也起到保护机组的作用）、散热器（风冷：风扇；水冷：水箱）、静音箱等部件组成。
按照不同地方的不同需求，我们把发电机组分为固定式和可移动式拖车，为了降低发电机组所发出的噪音，减少影响人们的工作和生
活，促使设计师们设计出了带静音箱的发电机组，即是在发电机组外面安装一个金属的箱子，内部附着吸音材料，从而把发电机组四周防护起来，箱子两侧设置门，这样方便人们对发电机组的检修与控制。
静音箱不但减低了发电机组所发出的噪音，而且可以放在室外，箱子就像一座屋子，防晒、防雨，让人们省了没有地方做机房的烦恼。
柴油发电机组分为常用发电机组和备用发电机组，功率也相应的分为常用功率和备用功率。
每台发电机组的标配常用功率一般是备用功率的80%。
要根据不同的需要，平时使用国家电网，因断电才需要的话，请使用备用柴油发电机组；如果需要长时间运行的话，请选择常用柴油发电机组，经常维护保养的话，常用柴油发电机组每年运行的时间可以300天以上。
常用功率和备用功率的关系是：比如用户需要100KW柴油发电机组，备用100KW的柴油发电机组常用功率为100KW*80%=80KW。
也就是备用100KW的柴油发电机组的常用功率为80KW。
如果柴油发电机组加装了静音箱,那么发电机组的功率还会下降,一般下降10%左右。
所以,当用户选购柴油发电机组时,应当考虑静音箱的功率下降问题。
柴油发电机组是由柴油机和同步交流发电机组合而成的。
柴油机允许使用的最大功率受零件的机械负载和热负载的限制，因此需规定允许连续运转的最大功率称之为标定功率。
柴油机机不能超过标定功率使用，否则会缩短其使用寿命，甚至
可能造成事故。
山东帆创机电设备有限公司向客户提供优质的柴油发电机组和发电车租赁，所有设备均为九成新。
规格齐全,功率从
100KW--2000KW随时为顾客提供不同功率的发电机组，电力提供充足，为各项工程、大型工厂、酒店、超市临时救急用电之选。
主要类型有：坐式、移动、静音型、普通型机组，适应于不同的电压，不同频率的电源，随机调节符合，自动化应急，声光报警。
专业技术人员现场安装、调试、维修、保养发电机组，根据用户需要提供24小时发电服务。
我们本着质量为先、服务至上的原则，采用电话订货，迅速配送的方式，充分发挥我公司专业、迅速、便捷的服务特色，以求实进取、精益求精的精神，努力把服务质量做好，欢迎各位新老客户前来洽谈业务。
我们相信，通过我们的不断努力和追求，一定能够实现与客户的互利共赢!。
