清华同方拆机图

T40 拆机带罗丝大小图

罗丝表1和2分不清T40拆机步骤1.笔记本电脑电池的拆卸在笔记本电脑的拆卸过程中，我们要做的第一步就是要把电池取掉，这样避免了带电作业的危险性。

具体步骤如图所示。

把电池锁定开关拨到朝“1”所示的位置。

按图所示把另一电池锁拨到“2”所示的方向，手握住电池朝“3”箭头所示方向拖出就可以了如图所示，把小开关向“1”所示方向推去时光驱拖钩就会向“2”所示方向弹出，然后向弹出的方向拉伸即可。

如图所示，这时光驱已经出来一半了，拖住光驱的底部向“3”所示方向平行拖出即可。

如图所示，先取掉固定硬盘的螺丝如“1”所示。

如图所示，把笔记本电脑打开，成半开状态。

双手向“2”所示的方向拖出。

4. 笔记本电脑扩展内存的拆卸如图所示，打开内存盖螺丝“1”，拖起有螺丝的一端向“2”方向抬起即可。

如图所示，打开内存插槽盖后，把内存两边的卡子按照“3”所示方向分开。

按照“4”所示的方向取出内存。

5. 笔记本电脑键盘的拆卸如图所示，把图中“1”所示的4条螺丝拧掉。

如图所示，按照“2”所示的方向向前推键盘即可，使键盘松落。

如图所示，键盘这时可以取下，但要注意键盘与主板的连线。

用力不要过大以免损坏键盘线，按照“1”所示的方向拔出接口即可。

6. 笔记本内置内存的拆卸如图所示，取下键盘后你会看到键盘下有一条内存，这时按照“1”、“2”所示的方向取下内存即可。

用力不要太大以免造成内存插槽的损坏。

7. 调制解调器和蓝牙卡的拆卸如图所示，MODEM就在内存的旁边，第一步先拧掉“1”所示的螺丝，然后按照“2”所示的方向拔出即可。

如图所示，按照“3”、“4”、“5”所示的方向分别拔出各种连线即可。

8. 无线网卡的拆卸如图所示，把“1”、“2”、“3”所示的螺丝全部拧掉，有两点要注意：在拧螺丝之前要把螺丝上面的垫片去掉不要损坏掉；要注意螺丝的位置，因为三种螺丝的长短是不同的，如果拧错会造成主板短路的。

切记！！！如图所示，先按照“4”所示方向把触摸板鼠标与主板的连线拔掉。

acer4830TG拆机教程(有图)

感谢it168论坛！！大概说下过程，先拆D面后盖，然后掌托，最后C壳拆完后，就可以清理风扇灰尘和拆卸光驱了。

中间有需要注意的地方我都会标明。

拆机有风险，下手需谨慎！先准备2个工具，一把拆笔记本螺丝的小十字螺丝刀，一把用来撬卡口的小一字螺丝刀（也可以换成其他撬卡口工具）。

只拆光驱在此谢谢16楼chuan526的提示，只需拆D面红圈中的一颗螺丝，就可以从侧面抽出光驱。

关机状态下可以用针戳下光驱的紧急弹出孔，然后轻拉弹出的光驱即可卸下来。

拆D面后盖拆下图中红圈中的所有螺丝，一共10个，然后拆下蓝圈螺丝，取下后盖，然后拆硬盘上方的红圈中螺丝。

D面一共要拆12颗螺丝，D面工作就此完成，可以拆C面了，此时注意电池开关要在关闭状态，虽然取后盖是会自动把开关关上，但是免得不小心打开了，还是要检查下。

拆掌托在电源指示灯那里轻轻撬开卡口，掌托两侧都撬开，然后轻轻向外拉，拉出要慢，因为掌托有排线和主板相连。

拉出一部分后就可以向上抬起，取下红圈中的排线。

然后可以来看看喇叭型号，触摸板型号拆C壳这个就是重中之重了，先拆C壳与主板相连的排线，1是掌托的排线，已经拆了。

2,3,4是C壳的排线，都需要拆除。

注意的是，3号排线的卡口需要平行主板的方向慢慢推出来，其他的排线都是向上轻轻一拉就行。

C壳左侧蓝圈中也有排线需要拆下，红圈中是左边的卡口，需要在左侧USB3.0接口那里慢慢撬开。

然后依次撬开左侧的卡口。

C壳右侧也有一个卡口，如红圈所示，这个比较难撬开，需要在右侧耳机接口那里慢慢撬。

C壳两侧卡口撬开，但是C壳还是取不下来，因为在C壳的电源键旁边的装饰条那一排有3个卡口，如图所示，卡得比较紧，需要慢慢从两边抬起C壳，这是最难的一点，一定要小心，C壳和卡口很容易在这一步弄坏C壳取下后，我们就可以直接拆风扇或者光驱了。

风扇有4颗螺丝，其中左侧2颗需要拉开那个黑色的类似纸片的东西才看得见。

风扇的排线也不要忘了拆。

最后就是风扇拆下的样子了，至此，拆机清理灰尘全部完工，最难的就是拆C壳，卡得比较紧，拆的时候慎之又慎，提醒下俺不保修的，拆坏可别找我^_^。

我们直入主题，拿掉电池之后，整个D面的螺丝位便一览无余螺丝不多，除去小盖板上的三颗以及电池仓内固定屏轴的4颗（左右各两颗）之外，整个D 面只有5颗螺丝在支撑这是拆下D面小盖板之后的样子左下是硬盘——银闪闪的金属皮啊~中间偏上的是2条内存，2x2G的三星条。

中间偏下是无线网卡，半高的，在上面我没有找到型号的明确标识内存和无线网卡特写无线网卡插座，这里可以看到，这个机器很特别，没有找到传统的天线，而是集成了在主板上，那两个小卡口就是平时我们看到的天线的接头。

现在我们回到C面，拆解键盘。

键盘除了靠近腕托部分是卡在机器C面的之外，在上侧共有4个小卡爪，轻轻用银行卡就可以打开。

卡爪特写好了，现在我们就可以掀起键盘，看到C面内部了，这里我把键盘竖起来，可以看到，键盘的数据排线接口。

轻轻抬起接口的压板，键盘就可以拿下来了。

接着上面的说，现在我们就可以沿着CD面的缝隙，用卡一点一点的划开，因为是卡扣式的么，所以用力要温柔。

好了，现在C面就可以彻底摘下来了这里可以看到，主板上贴满了隔热胶布——其实也挺防灰的这个呢，是触摸板，嘿，挺简单的吧这张照片是右声道的喇叭，其实看样子猜测音质应该是不错的这是左侧喇叭风扇特写，实际运行起来挺安静，拜此风扇所赐再来看看主板这是从主板引出的USB的接口哈，这是除去了主板的D面内部~~下面，我就可以看到主板的真面目了！主板概貌，其实设计的还是比较周正的，很规整。

上面的单独的被动散热片下面是南桥中间的短热管下面是i3的cpu右下是显卡散热器特写，与风扇貌似一个品牌从这个角度我们还能看到2颗显存颗粒散热器还是不错的！这是cpu，i3~显卡，从这里我们就可以看到完整的4颗显存颗粒了，来自现代——其实还有4颗，位于主板另一面，组成了8颗的2G阵容。

强大！这里就是了——最后那点胶布实在粘得很紧，大家就凑合看看露出来的哪一小丁丁吧~嘿~cpu和南桥的合影南桥芯片——这一个东东能成为芯片“组”么。

15MR-4528拆机图解

Inspiron 15 5000 Series 服务手册计算机型号： Inspiron 15–5548管制型号： P39F管制类型： P39F001注、小心和警告注: “注”表示可以帮助您更好地使用计算机的重要信息。

小心: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。

警告: “警告”表示可能会造成财产损失、人身伤害甚至死亡。

本产品受美国、国际版权和知识产权法律保护。

Dell™ 和 Dell 徽标是 Dell Inc. 在美国和 / 或其他管辖区域的商标。

所有此处提及的其他商标和产品名称可能是其各自所属公司的商标。

2014 - 12Rev. A00目录拆装计算机内部组件之前 (8)开始之前 (8)安全说明 (8)建议工具 (9)拆装计算机内部组件之后 (10)卸下基座盖 (11)步骤 (11)装回基座盖 (13)步骤 (13)取出电池 (14)前提条件 (14)步骤 (14)装回电池 (15)步骤 (15)完成条件 (15)卸下硬盘驱动器 (16)前提条件 (16)步骤 (16)装回硬盘驱动器 (19)步骤 (19)完成条件 (19)卸下内存模块 (20)前提条件 (20)步骤 (20)装回内存模块 (21)步骤 (21)完成条件 (21)卸下无线网卡 (22)前提条件 (22)步骤 (22)装回无线网卡 (24)步骤 (24)完成条件 (24)卸下风扇 (25)前提条件 (25)步骤 (25)装回风扇 (28)步骤 (28)完成条件 (28)卸下键盘 (29)前提条件 (29)步骤 (29)装回键盘 (32)步骤 (32)折叠键盘电缆 (32)完成条件 (34)卸下基座 (36)前提条件 (36)步骤 (36)装回基座 (40)步骤 (40)完成条件 (40)取出币形电池 (41)前提条件 (41)步骤 (42)装回币形电池 (43)步骤 (43)完成条件 (43)卸下散热器 (44)前提条件 (44)步骤 (45)装回散热器 (46)步骤 (46)完成条件 (46)卸下 I/O 板 (47)前提条件 (47)步骤 (47)装回 I/O 板 (49)步骤 (49)完成条件 (49)卸下扬声器 (50)前提条件 (50)步骤 (50)装回扬声器 (52)步骤 (52)完成条件 (52)卸下状态指示灯板 (53)前提条件 (53)步骤 (53)装回状态指示灯板 (55)步骤 (55)完成条件 (55)卸下电源适配器端口 (56)前提条件 (56)步骤 (56)装回电源适配器端口 (58)步骤 (58)完成条件 (58)卸下系统板 (59)前提条件 (59)步骤 (59)装回系统板 (62)步骤 (62)完成条件 (63)卸下显示屏部件 (64)前提条件 (64)步骤 (64)装回显示屏部件 (67)步骤 (67)完成条件 (68)卸下掌垫 (69)前提条件 (69)步骤 (70)装回掌垫 (72)步骤 (72)完成条件 (72)刷新 BIOS (73)获取帮助和联系 Dell (74)自助资源 (74)联系 Dell (74)拆装计算机内部组件之前小心: 持拿组件和插卡时，请持拿其边缘，切勿触碰插针和接点，以避免损坏。

清华同方23寸一体机简易拆卸图

1.将支架向上角度打开到最大，卸下三颗螺丝取下支架；
1.将光驱强制弹出，取下光驱门后回位； 3.卸下三颗螺钉；
4.将后壳向后推，退出卡扣，小心地取下后壳；
5.拆掉锁EMI盖板的螺丝；
6.此时可根据需要拔掉接线后，取掉螺丝拆卸光驱，硬盘，INVERTER 板，摄像头，喇叭，功能按键板及内存条；
7.POWER按键板是卡扣限位，用手轻掰住卡扣可拆下power按键板；
8.此时可依次取下图示螺丝，拆下散热模组；
9.拿掉散热模组后，则可对主板上的显卡，CPU，等器件进行拆卸或更换；
并可卸下锁主板的6颗螺丝，将
主板拆出。

上侧板
左侧板
右侧板
10.然后卸下锁EMI右侧板的螺丝，取下EMI又侧板；
也可根据需要拆掉EMI左侧板和上侧板；
与中框分离；
12.然后便可卸下锁LCD屏的左又各四颗螺丝，拆下LCD屏；
13.最后可拆掉锁VESA支架的4颗螺丝，拆下VESA支架。

此一体机主要的可拆卸部分就基本部拆卸完成。

其中，硬盘支架，光驱支架还可拆下相应螺丝与硬盘光驱分离。

图解方版838 8125拆机

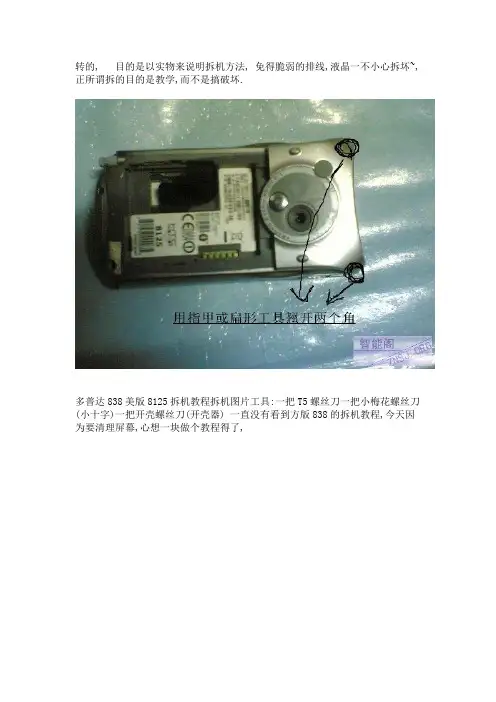

转的, 目的是以实物来说明拆机方法, 免得脆弱的排线,液晶一不小心拆坏~,正所谓拆的目的是教学,而不是搞破坏.
多普达838美版8125拆机教程拆机图片工具:一把T5螺丝刀一把小梅花螺丝刀(小十字)一把开壳螺丝刀(开壳器) 一直没有看到方版838的拆机教程,今天因为要清理屏幕,心想一块做个教程得了,
呵呵,不足之处多多指点,拆机前要将笔\sd卡\sim卡等等全部取出,拆机时要胆大心细,好了,拆机开始,首先挑松天线盖左右边角(图
1),
拿下天线后盖,用T5螺丝刀将四角的螺丝拆下(图2),经常有人说838的滑盖过松,其实适当的上紧或稍微松下这四个螺丝就可以调整了,
然后用扁形工具将机器后盖的边一点一点翘开,上下轻晃着拿下后壳,注意要上下轻晃,否则有可能将主板翘断,拿下后盖后,按图3所示拿下主板,卸下滑动的中板(图4),现在后壳以全部拆完,剩下前盖屏幕部份,
卸下四个螺丝,用拇指指甲或扁形工具沿四周缝隙转动一圈,从右边掰开(图5),然后卸下螺丝,取出屏幕即可(图6),哈哈,拆机完毕
整体图
用到的工具.。

清华同方 TGJ-19L82F LCD显示器维修手册说明书

维修手册客户/品牌机种名清华同方 TGJ-19L82F本手册适应机种：TFT19W80PS 二级能效版本发布日期变更说明对外机种名对内机种名编辑A00 May-30-2010Initial Release TGJ-19L82F T9AKM5NDYLQ5N2JT9ALM5NYYLQ5N2JTPV-BJ-RainsunA01 Aug-18-2011增补机种名增加软体更新SOP TGJ-19L82FT9BKM5NDYLQ1N2JTPV-BJ-RainsunT9BKM5NDYLQ2N2JT9AHM5NYYLQ5N2JT9ALM5NYYLQ3N2JT9AKM5NDYLQ3N2J1. 技术规格 (4)1.1 基本特性 (4)1.2 工厂预设模式 (5)1.3 VGA接口说明 (5)2. 操作说明 (6)2.1 连接PC (6)2.2 控制按钮 (6)2.3 OSD菜单调整 (8)3. LCD面板性能 (10)3.1 基本特性 (10)3.2 功能方框图 (11)3.3 最大极限参量 (11)3.4电性能参数 (12)3.5 光性能参数 (13)3.6 LVDS管脚分配 (13)4. 功能方框图 (14)4.1 LCD整机方框图 (14)4.2 主板方框图 (14)4.3 电源板方框图 (15)4.4 软体流程图 (16)5. 线路原理图 (17)5.1 主板---715G3244-2 (17)5.2 电源板电路图 (22)5.3 按键板电原理图 715G2835-2 (24)6. 机构爆炸图 (25)7. 机构拆解图 (26)8.印制板图PCB (27)8.1主板 main board 715G3244-2-2 (27)8.2 电源板Power Board 715G2510-2-4 (29)8.3 按键板KeyBoard 715G2835-2 (30)9. 维修处理 (31)9.1 维修工具仪器 (31)9.2 故障处理流程 (31)9.3 软体更新操作SOP (35)9.4 工厂模式调整 (40)9.5 改写DDC信息步骤 (41)10.料件清单BOM (44)10.1机种T9AKM5NDYLQ5N2J BOM (44)1. 技术规格1.1 基本特性显示器型号TGJ-19L82FLCD 面板Driving system TFT Color LCDSize 480mm(19”)diagpnal Active Display Area408.24mm (W)×255.15mm(H)Pixel Pitch 0.283 mm×0.283mm输入信号VideoR,G,B Analog Interface，75ohm,0.7V PositiveSeparate Sync. H/V TTLH-Frequency 30kHz—80kHzV-Frequency 55Hz--75Hz输入接口D-Sub 15pin显示颜色 16.7MColors 点频 135MHz最大分辨率 1400x900@60Hz即插即用VESA DDC2B DDC/CI功率消耗工作状态<45W待机模式 <2W关闭状态 <1W输入电源90~264VAC,47~63Hz, 1.5A Max supply current 环境条件Operating Temp: 0° to 40°CStorage Temp.: -20° to 60°COperating Humidity : 8% to 80%结构尺寸（含支架)438.5(W)x358(H)x210 (D)mm 重量(净重): 3.8kg安规要求CCC CSC1.2 工厂预设模式编号显示方式行频（KHZ）场频（HZ）1 640×480 31.469 59.9402 640×480 37.861 72.8093 640×480 37.500 75.004 800×600 35.156 56.2505 800×600 37.879 60.3176 800×600 48.077 72.1887 800×600 46.875 75.0008 1024×768 48.363 60.0049 1024×768 56.476 70.06910 1024×768 60.023 75.02911 1280*1024 63.981 60.02012 1280*1024 79.976 75.02513 1440*900 55.935 602. 操作说明2.1 连接PC按电源开关即可开关显示器。

清华同方笔记本电脑锋锐超锐 K40A 系列说明书

使用电脑前请您先阅读此说明书笔记本电脑使用说明书锋锐/超锐K40A系列 Ver：2.0序言在使用本产品前，请确保首先阅读『重要的安全声明』。

注意本公司享有对本手册内容随时进行修改的权利。

本使用手册仅作参考用，配置变化恕不另行通知，具体硬件及软件配置以随机装箱单为准。

在未获得制造商的书面允许前，不得对此手册的任何部分以机械的、电子的或其他任何形式来仿制。

欢迎您登陆我们的网站 ,并对清华同方产品继续关注。

制造商名称：同方股份有限公司制造商地址：北京市海淀区清华园清华同方大厦生产企业：无锡同方创新科技园有限公司生产地址：江苏省无锡市锡山经济开发区（东亭）春笋东路１１８号公司电话：010-********热线电话：400-610-5888邮政编码：100084企业标准号：Q/320205 KAAK01服务与支持：产品介绍及在线支持网站：技术支持及售后服务热线：400-610-5888感谢您使用同方产品。

同方将为您提供在严格计算机环境下制造及测试的可靠产品。

下列符号被用于提醒操作者某一操作程序或条件，如不严格遵守可能导致设备毁坏或生命危险郑重声明①本说明书所提到的产品规格及图片文字等信息仅供参考，内容将根据实际情况随时更新，恕不另行通知。

制造商不承担因规格更新或改变而造成手册内容错误或遗漏之责任。

②本手册中的信息可能包含技术或印刷错误。

③本手册中的图片可能与实物不同，仅作说明之用。

④同方保留在不另行通知的情况下对产品进行改进或改动的权利。

⑤未经授权禁止复制或使用此说明书中涉及的任何内容。

⑥同方计算机产品符合中国CCC认证标准。

⑦对于不是由同方股份有限公司或其附属公司所提供的设备或软件，同方股份有限公司不承担任何使用性或可靠性的责任。

⑧本说明书提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置以装箱单为准。

高清图解Y450拆解除尘

2.把图中红圈出两科螺丝拧开，拿下风扇。
eo
高清图解Y50拆机攻略
3.小风扇特写。
eo
高清图解Y50拆机攻略
4. 双管串联，内部做工很好。
eo
高清图解Y50拆机攻略
5.一共六颗螺丝，推荐均衡拧松，全部拧开之后，拿着导热管按照图中方向小心松动，等全部松开之后就可以取出导热管。
eo
高清图解Y50拆机攻略
Eo
高清图解Y50拆机攻略
3.拆卸内存如图内存凹槽的铁扣往外拨开。
Eo
高清图解Y50拆机攻略
4.嗒！向上约45°角弹出
eo
高清图解Y50拆机攻略
5. 两条三星DDR3-1066。
eo
高清图解Y50拆机攻略
关于升级：英特尔GMPM系列主板是支持电压为1.8V的DDR2和
1.5V的DD3内存的，但是DDR2、DDR3接口是不一样的，狭小的笔记
Eo
高清图解Y50拆机攻略
关于升级：（部分资料摘自网上）首先我们来确定下 Y450硬盘接口的标准，EVEREST里显示的是SATA-II， SATA II是芯片巨头Intel英特尔与硬盘巨头Seagate希捷在SATA的基础上发展起来的，其主要特征是外部传输率从SATA的150MB/s进一步提高到了300MB/s，此外还包括NCQ(Native Command Queuing，原生命令队列)、端口多路器(Port Multiplier)、交错启动(Staggered Spin-up)等一系列的技术特征。单纯的外部传输率达到 3Gbps并不是真正的SATA II。
本内部空间是不可能同时设计有两种接口的。内存只能升级DDR3的，现在笔记本DDR3频率大致分为800和1066。要升级就直接换DDR3

清华同方鼠标吐血拆解

清华同方鼠标吐血拆解光电鼠标内部有一个发光二极管，通过该发光二极管发出的光线，照亮光电鼠标底部表面；然后将光电鼠标底部表面反射回的一部分光线，这些光线已经携带着很多的物像信息的了，光线经过一组光学透镜，传输到一个光感应器件内成像，这个感光器件是个高集成度的集成电路。

这样，当光电鼠标移动时，其移动轨迹便会被记录为一组高速拍摄的连贯图像，最后利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理，通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，形成一定的编码，从而完成光标的定位。

1、光学感应器和主控芯片这个鼠标貌似是光学感应器和主控芯片设计在了一起，如下图中央黑色部分所示。

这张是背面，中央那个小孔用来接收发光二级管照射到底面反射并通过透镜聚焦到这里的光线。

控制芯片负责协调光电鼠标中各元器件的工作，并与外部电路进行沟通（桥接）及各种信号的传送和收取。

我们可以将其理解成是光电鼠标中的“管家婆”。

这里有一个非常重要的概就是dpi对鼠标定位的影响。

dpi是它用来衡量鼠标每移动一英寸所能检测出的点数，dpi越小，用来定位的点数就越少，定位精度就低；dpi越大，用来定位点数就多，定位精度就高。

2、光学透镜组件光学透镜组件被放在光电鼠标的底部位置，从下图中可以清楚地看到，光学透镜组件由一个棱光镜和一个圆形透镜组成。

其中，棱光镜负责将发光二极管发出的光线传送至鼠标的底部，并予以照亮。

圆形透镜则相当于一台摄像机的镜头，这个镜头负责将鼠标底部的图像光线聚焦至光学感应器底部的小孔中（感光器件）。

或者说成像于图像处理器的感光面！下图所示为光学透镜，中间的小孔的作用是聚焦反射回来的光线到光学传感器的表面。

3、发光二级管提供光源，把底部照亮，反射图像信息，就如拍摄用的灯光一样。

通常，光电鼠标采用的发光二极管如下图是红色的（也有部分是蓝色的），且是高亮的（为了获得足够的光照度）。

Thinkpad T410i完整拆机升级CPU为I7 640M

【升级】Thinkpad T410i完整拆机升级CPU为I7 640M今年4月份入手的T410i低配版25165TC，U是P6200稍差劲，过后一直忙起的，直到前天才淘宝了I7 640M，今天上午到货，立马开拆更换CPU。

顺丰的盒子，已经在快递员面前拆了，这次顺丰不那么给力啊，昨天就应该到货的，今天上午才送来CPU的包装，还送了个logCPU特写，K0步进Q4C9开拆了，首先得打开内存盖，拆键盘只要拧下图上圆圈中的那颗螺丝就OK了其实键盘很好拆，两手放在键盘上面，往屏幕那边一推就搞定了。

下一步是拆C面，必须的，不然拆不了散热器。

拧掉图中4个螺丝，O K，不要着急，我看网上很多教程说拆C面只需要拆4个螺丝就可以，指的就是这4个吧？其实不对的，他可能已比先拆了D面的螺丝了，我现在还没有拧D面的螺丝，所以，现在还不能动C面，看下图要再将D面这9个螺丝全部拧下，才能拆下C面。

下一步是找C面与骨架的卡扣，通过卡扣与骨架连接的，图中正下方侧有好几个，先找正下方的，再是左侧的，最后找右侧的，我是这个顺序的，也许先找右侧，再是正下方，再是左侧可能更方便，没试过这个顺序拆下C面过后就是这个样子了。

下一步是准备拆散热器了。

等等，我的左侧喇叭还没拆呢，你也别忘记了，照相问题，拆了喇叭过后那张照片没拍，忘记了。

记得一定要拆，就是左上角那条黑色的，有上下2个螺丝，拧掉就OK了。

拆散热器要拧6个螺丝，就是图中圆圈中那6个。

来张拆下的C面背面照片在这里，只有把散热器热管这边翘起来就可以了，没有必要再去拆，这样就可以取下CPU了。

把那个黑色的小旋钮转到开锁一方，就可以取下CPU。

这是刚取下的CPU，P6200,2.13G，下面一个是才到的640M Q4C9装回去了，这是装好C面的效果最后，装上内存盖整机完成，CPU-Z信息正在烤机中，现在是4个多小时，出去超市买了东西回来，发现电脑关起的，开机提示从非正常关机中恢复，难道是测试没有通过？软件也没有什么记录得，可否有童鞋遇到过？这是晚上从新烤机后的图，6个小时，不过是晚上，3点多完成的。

T拆机很详细的图文

Thinkpad T420笔记本拆机清理风扇详细拆解教程多图！那么首先来看看大概的拆卸过程吧，下图中我们先了解一点如果你想清理一台二手T420笔记本的话我相信你需要动手能力相对强才可以，至少你需要先将键盘拆卸掉然后再将固定的C面板一通拆卸后，最后可以看到风扇这个时候还有上面的小喇叭，最后才是你的们所看到的位置了。

虽然说T420有着非常不错的散热系统，但是时间积累也会有非常多的灰尘因此们定期来拆卸笔记本清理风扇是非常有必要的：红色是用来固定键盘的，首先是下面的红色螺丝拧开后大概后盖才能看到第二颗固定的螺丝黄色是用来固定C面板的，其中还有电池下面位置的等下电池拆卸后你们可以看到额T420的内存拆卸更换:下面首先将螺丝拧开后就可以看到内存了相信你应该看到键盘的第二颗螺丝固定的位置了：拆卸或者更换内存的话只需要动手将固定内存的两个金属片掰开内存自动弹上来，然后拔出内存就完成了T420的键盘拆解:键盘固定的螺丝都拧开后，如下图的一样操作，将整个键盘推向前方然后就可以翻转键盘了，但是记得键盘下面有一个链接的排线位置来一张键盘接口位置的特写吧:来一张整个键盘拆卸后的C面特写吧，那么第二个内存位置就再中间黑色塑料纸下面了，我么已经将其拆卸走了就在这里了：下面四颗螺丝是用来固定风扇散热铜片的螺丝，下图中你可以现在拆开也可以晚点再拆，红色的是风扇电源线记得拔掉现在再回到原来的背面位置，黄色是用来固定C面板掌托的所有螺丝，现在就必须全部拧开，红色就不用我说了是键盘的现在从掌托的左边动手，如下图中想办法掰开然后。

就是这样的打开了一部分,可以用撬板或者宽一点的螺丝刀也能打开C面。

整个C面板现在可以这样来操纵，其实T410和T420基本结构是一样的，因此掌托下面的排线结构也一样来一张这个机器的掌托排线接口的特写吧已经被拆下来后T420的掌托风扇的拆解：下面我们首先要将固定喇叭上的一颗螺丝先拧开，然后就是处理器上的四颗螺丝，其次最后就是拔掉风扇上面的固定螺丝了从新涂上硅胶。

扬天S500一体机拆解

扬天S500一体机的性能和各方面评测都进行的差不多了，看大家拆的很热闹，我也凑一把热闹拆解一把，说实话我也很好奇这台联想扬天S500一体机的设计，扬天S500一体机融入了Think的设计元素。

稳重的黑色搭配简约的外观，商务气息非常浓厚。

做工是否扎实呢？拆机实测联想扬天S500（PDC E5800）一体电脑搭载了英特尔奔腾双核E5800处理器，主频为3.2GHz，主板芯片为英特尔G41。

配备了2GB DDR3内存和7200转320GB SATA(2)硬盘。

在显示上则选用了集成GMA X4500显卡核心，可共享256M内存容量。

显示器采用19英寸的CCFL背光显示屏。

此外，扬天S500一体电脑还提供1000M有线网络和300M速的WIFI无线网卡及视频摄像头。

联想扬天S500一体机拆解体验：不拆不知道，原来联想扬天S500一体机整体磨具仅由两颗螺丝和模具卡槽固定，拆解的时候我还走了弯路呢。

实际上只需要拆开下图所示位置的螺丝，用指甲划开模具卡扣即可下图的标签无需拆解，，。

，。

其实哪里四颗螺丝只是固定支架的螺丝孔带着塑料帽的是显示器固定支架位的螺丝孔，仅仅拆机是不用拆这里的拆解下来的扬天S500一体机底座和螺丝拆解下来的扬天S500一体机后壳。

貌似是ABS塑料？质量还行吧联想扬天S500一体机内部，两条内存插槽还有一条空缺可以升级联想扬天S500一体机采用台式机架构+笔记本类似的被动散热体系。

强势的双风扇联想扬天S500一体机搭载的WD3200AAJS硬盘容量320GB转速7200rpm，读取速度100M左右联想扬天S500一体机散热系统一览，强大的双风扇加密集的散热羽和硕大铜管是散热的关键联想扬天S500一体机内部做工拆机一览，PCB质量堪称一流，硬件设计比较简化，带来的极为快速的开机和使用体验。

一体机和DIY不同，不用保留那么多用不上的功能和扩展，选购一体机的用户在升级的可能性上是很小的。

联想扬天S500一体机内部做工细节赏析联想扬天S500一体机CPU散热器采用类似笔记本的被动式散热。

台电A10t平板拆机图文

看牛人玩拆机台电A10t平板开拆！字号欢迎发表评论02012年03月22日00:28 来源：中关村在线纠错|收藏我要推荐将本文转发至：转发到和讯微博转发到新浪微博转发到搜狐微博转发到腾讯微博转发到QQ空间转发到人人网转发到豆瓣网转发到手机网全金属机身！超薄设计！LG原装IPS屏幕！1GB大内存！A10处理器……作为目前最热门的9.7寸安卓平板，台电A10t一经上市，便受到广大玩家的热烈关注。

但是这款机器内部结构是什么样的呢？相信大家都很好奇吧？OK，下面我们为大家带来台电A10t拆机。

由于台电A10t采用的是铝镁合金后盖，拆卸的过程中难度也加大了不少。

拆开后盖时先不用急着分开后盖与前面板，因为电池是紧贴在后盖上面的，用力过猛，容易扯断导线。

台电A10T采用的是两块电池并联结构，单块3000mah，总共6000mah。

单喇叭设置，而非T760的双声道喇叭。

后盖的铝镁合金厚度一点多毫米，算是很厚重的了，拆机时注意别被割到手。

台电A10t的PCB电路板面积不大，这得益于处理器独有的“众核技术”，光一枚A10芯片里面便集成了很多功能模块，类似HDMI控制器之类的都集成在A10主控里了。

一方面，这有效的提高了硬件的工作效率及可靠性，另一方面，也为台电A10t的节能、超薄提供了扎实的硬件基础。

通过拆机，我们可以看到台电A10t的屏幕确实为LG生产的原装9.7寸IPS屏。

（LG 原装：面板及背光模块均为LG产品。

原装屏幕比组装屏幕的显示效果要优秀得多，而台电A10t是目前市场上唯一标称使用LG原装IPS屏的安卓平板产品。

）其它芯片图：台电A10t的电源管理芯片，通过这枚电源管理芯片，台电A10t在6000mah的电池容量下实现了优秀的续航能力。

A10处理器芯片特写台电A10t前置摄像头模块特写台电A10t的内存为4*256MB=1GB，第一版固件的时候，有些工具软件检测时检测不出来，那是软件的问题，通过拆机，我们可以确认机器的内存就是实打实的1GB内存。
