§15..33串串联联与与并并联联
动动 脑
在一个电路中如何让两个小灯泡亮起来?你有几种办法呢?
1、小组讨论,设计出电路图 2、根据电路图,尝试连接实物电路
1)绝对不允许电源短路; 2)连接电路时开关要断开; 3)实验结束时,要先断开开关。

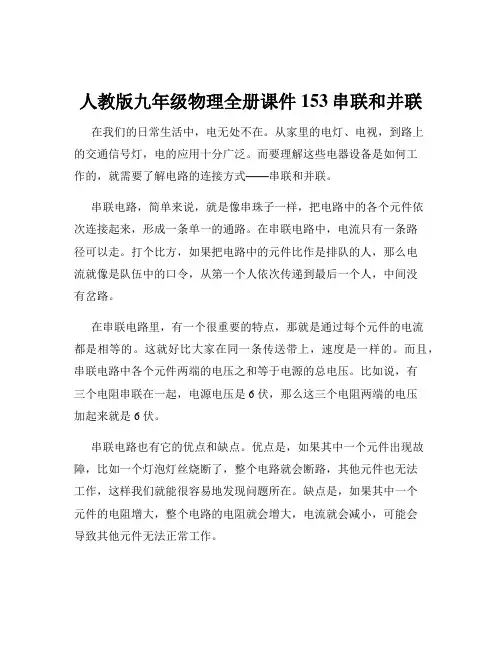

串联电路
+S
S
只有一条 电流途径。
L1
L2
L1
L2
并联电路
探究
串联电路中开关的作用: 开关控制整个电路,与开关位置无关
并联电路中开关的作用: 干路开关控制整个电路;支路开关控制它所在支路
小小设计师
帮帮我吧!
1.房间要安装吊灯和壁灯, 它们应如何连接?开关应如 何连接在电路中?
2.画出吊灯、壁灯、开关ቤተ መጻሕፍቲ ባይዱ连接的电路图。
…… ……
~
交流电源
注明:“壁灯”、“吊灯”、壁灯开关、吊灯开关
有两条或 多条电流 途径。
L1
S
L2
+L1 L2
+L1
A
L2
支点
并联电路
从电源正极到支点或 负极到支点的电路叫干路, 两支点之间的电路叫支路。
B
中考链接
1、(2012衡阳)如图所示,要使灯泡L1、L2组成串联电路,应
()
A.闭合S2,断开S1 C.闭合S1,断开S2
B.断开S1和S2 D.闭合S1和S2
串 联 电 路
逐个顺次连接
无分支
控制整个电路, 与位置无关
用电器互相影响
用电器连接
电流有无分支
开关作用
用电器是否 相互影响
我的收获
并列连接
有分支
干路开关控制整个电路 支路开关控制所在支路
用电器互不影响
并 联 电 路
马路上的路灯是如何连接的呢?
冰箱的压缩机和冷藏室中的照明灯之间是如何连接的呢?
图片欣赏
2、(2012宁波)下列电路图中,开关S闭合后,两个电阻并联的 是( )
A
B
C
D
串、并联电路中各用电器之间的关系如何?
+-
L1
L2
+L1 L2
串联电路用电器之间互相影响
串联电路中任意一个用电器断 开,其它用电器_不__能_(能/不能) 工作。
并联电路用电器之间互不影响
并联电路中任意一个用电器断开, 其它用电器__能__(能/不能)工作
动动 脑
在一个电路中如何让两个小灯泡亮起来?你有几种办法呢?
1、小组讨论,设计出电路图 2、根据电路图,尝试连接实物电路
1)绝对不允许电源短路; 2)连接电路时开关要断开; 3)实验结束时,要先断开开关。
串联电路
+S
S
只有一条 电流途径。
L1
L2
L1
L2
并联电路
探究
串联电路中开关的作用: 开关控制整个电路,与开关位置无关
并联电路中开关的作用: 干路开关控制整个电路;支路开关控制它所在支路
小小设计师
帮帮我吧!
1.房间要安装吊灯和壁灯, 它们应如何连接?开关应如 何连接在电路中?
2.画出吊灯、壁灯、开关ቤተ መጻሕፍቲ ባይዱ连接的电路图。
…… ……
~
交流电源
注明:“壁灯”、“吊灯”、壁灯开关、吊灯开关
有两条或 多条电流 途径。
L1
S
L2
+L1 L2
+L1
A
L2
支点
并联电路
从电源正极到支点或 负极到支点的电路叫干路, 两支点之间的电路叫支路。
B
中考链接
1、(2012衡阳)如图所示,要使灯泡L1、L2组成串联电路,应
()
A.闭合S2,断开S1 C.闭合S1,断开S2
B.断开S1和S2 D.闭合S1和S2
串 联 电 路
逐个顺次连接
无分支
控制整个电路, 与位置无关
用电器互相影响
用电器连接
电流有无分支
开关作用
用电器是否 相互影响
我的收获
并列连接
有分支
干路开关控制整个电路 支路开关控制所在支路
用电器互不影响
并 联 电 路
马路上的路灯是如何连接的呢?
冰箱的压缩机和冷藏室中的照明灯之间是如何连接的呢?
图片欣赏
2、(2012宁波)下列电路图中,开关S闭合后,两个电阻并联的 是( )
A
B
C
D
串、并联电路中各用电器之间的关系如何?
+-
L1
L2
+L1 L2
串联电路用电器之间互相影响
串联电路中任意一个用电器断 开,其它用电器_不__能_(能/不能) 工作。
并联电路用电器之间互不影响
并联电路中任意一个用电器断开, 其它用电器__能__(能/不能)工作
