电子示波器的认识及使用-课程设计-论文
实验报告电子示波器的原理和应用
实验报告：电子示波器的原理和应用1. 引言本实验旨在研究电子示波器的原理和应用。
电子示波器是一种常用的电子测量仪器，用于观察和分析电压和电流信号的波形。
它通过将电压信号转换为对应的图形显示在屏幕上，方便工程师和技术人员进行信号的测量和分析。
2. 电子示波器的基本原理电子示波器的基本原理是通过控制电子束在屏幕上的移动，来绘制出输入电压信号的波形。
其主要由以下几个组成部分构成：2.1 垂直放大器垂直放大器负责将输入的电压信号进行放大，以便能够在屏幕上显示出合适的幅度。
常见的垂直放大器有直流耦合放大器和交流耦合放大器，分别适用于直流信号和交流信号的测量。
2.2 水平放大器水平放大器负责将输入的时间基准信号进行放大，以控制电子束在屏幕上的移动速度和位置。
通过调节水平放大器的放大倍数，可以改变波形在屏幕上的显示时间长度。
2.3 样本保持电路样本保持电路用于将输入信号进行采样并保持住，以便放大器能够稳定地将信号放大到屏幕上显示。
2.4 时间基准电路时间基准电路生成和控制水平放大器的时间基准信号，并通过跟踪电子束在水平方向的移动，实现波形的显示。
2.5 显示和触发电路显示和触发电路控制电子束在屏幕上的亮度和位置，使得波形能够清晰地显示出来。
触发电路还负责触发显示电路对输入信号进行扫描，以保证波形的稳定显示。
3. 电子示波器的应用电子示波器广泛应用于电子工程、通信工程、自动化控制等领域，其主要应用包括以下几个方面：3.1 波形显示与分析电子示波器可将信号的波形以图形的方式清晰地显示出来，工程师和技术人员可以通过观察波形特征来判断信号的稳定性、频率、幅度、相位等。
同时，示波器还可以通过垂直和水平光标的设置，对波形进行量化分析，如测量峰值、峰峰值、平均值和频率等参数。
3.2 故障诊断和调试电子示波器是诊断和调试电路故障的重要工具。
通过观察电路的输入输出波形，可以判断是否存在信号失真、干扰、噪声等问题，从而快速找出故障原因。
大学物理实验--示波器的原理与使用
四、实验内容与步骤 2. 测量校正信号的电压频率
四、实验内容与步骤 2. 测量校正信号的电压频率 计算：
T0.2m/sDI V 5DI V1m s1 03S f T 111 03H z1kHz
四、实验内容与步骤 2. 测量校正信号的电压频率 计算：
V P P 0 .5 V / D 4 ID V I 2 V V
数据记录与处理 1. 测量校正信号的电压频率 将实验数据记录下表
校正 信号
标准值
频率 1 KHz 电压VP-P 2 VP-P
偏转
扫描
因数 格数(div) 速率
(V/格)
（T/div）
格数 (div)
实测值
—— ——
——
——
四、实验内容与步骤
3. 测量正弦电压波信号电压、频率 （1）正弦信号输入 ，调节【TIME/DIV】、【VOLTS/DIV】，使 波形显示适中．（数值方向占2/3，水平方向1~2个完整波形） （2）测量电压、频率，即垂直衰减分度*格数，即扫描速率分度* 格数
待测 信号
偏转 因数 (V/div)
格数 (div)
信号 电压 (VP-P)
扫描 速率 (T/div)
ቤተ መጻሕፍቲ ባይዱ
格数 (div)
信号 频率 HZ
信号 波形
电信号1 电信号2
附图1 附图2
四、实验内容与步骤
4. 观察李萨如图形，测量信号频率 （1）重新预置，【TIME/DIV】X-Y． （2）调节【VOLTS/DIV】，使图像显示适中．（水平、竖直方向 各占2/3）． （3）观察李萨如图形，计算
(V/格)
（T/div）
格数 (div)
实测值
—— ——
示波器的使用范文
示波器的使用范文示波器是一种用于观察和测量电信号波形的仪器。
它具有高频信号测量的能力，可以显示电压和时间之间的关系，因此在电子实验室和工程领域中被广泛使用。
示波器有多种类型，包括模拟示波器和数字示波器，下面将详细介绍示波器的使用方法和一些常见的应用场景。
1.示波器的基本组成部分示波器通常由如下几个主要组件组成：a.垂直放大器：用于放大和调整测量信号的幅度。
b.水平系统：控制和调整信号的横向显示，包括时间基和触发功能。
c.垂直系统：将输入信号放大并显示在示波器屏幕上的部分。
d.示波器屏幕：用于显示测量信号波形的部分。
2.示波器的设置和调整a.首先，将待测信号接入示波器的输入端口（通常是一个BNC接口）。
b.调整示波器的垂直放大倍数，使得信号的幅度适合于显示在示波器屏幕上。
c.设置时间基，确定信号在屏幕上水平方向的显示范围。
d.设置触发模式和触发电平，以确保信号在屏幕上稳定显示。
e.根据需要调整示波器其他参数，例如增益、衰减、垂直偏移等。
3.示波器的应用场景示波器在不同领域有着广泛的应用，以下是一些常见的应用场景：a.电子实验室：示波器是电子实验室中必不可少的仪器之一，用于观察和测量电路中的信号波形，检测电路的工作状态，分析信号的频谱特性等。
b.通信工程：示波器用于分析和调试通信系统中的信号，例如无线电、卫星和光纤通信系统。
c.电力工程：示波器可用于测量和观察交流电路和电源中的波形，例如交流电压、电流和功率波形的分析。
d.汽车行业：示波器用于检测和诊断汽车电子系统中的故障，如发动机控制模块、传感器和执行器等。
e.生物医学研究：示波器可用于观察和测量生物体内的电信号，例如心电图、脑电图和肌电图等。
f.物理研究：示波器用于测量和分析物理实验中的信号波形，例如波动、光谱和振动等。
4.示波器的特点与优势示波器相比其他测量仪器具有以下特点和优势：a.高频响应：示波器可以测量高频信号，在通信和无线电等领域有着重要的应用。

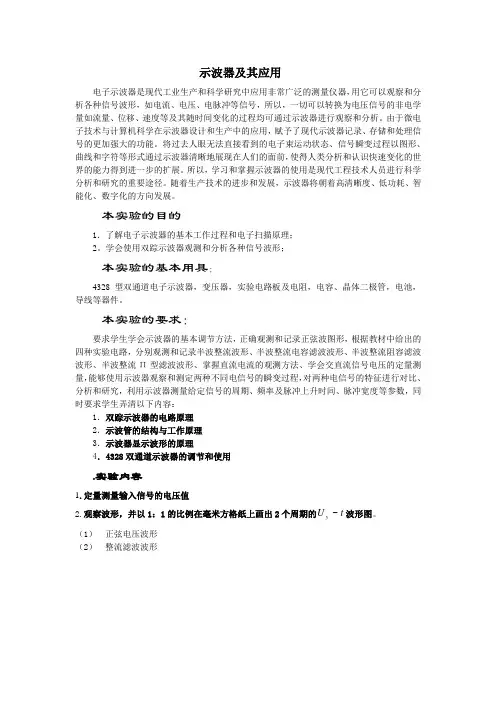

实验14电子示波器及其应用
示波器及其应用电子示波器是现代工业生产和科学研究中应用非常广泛的测量仪器，用它可以观察和分析各种信号波形，如电流、电压、电脉冲等信号，所以，一切可以转换为电压信号的非电学量如流量、位移、速度等及其随时间变化的过程均可通过示波器进行观察和分析。
由于微电子技术与计算机科学在示波器设计和生产中的应用，赋予了现代示波器记录、存储和处理信号的更加强大的功能。
将过去人眼无法直接看到的电子束运动状态、信号瞬变过程以图形、曲线和字符等形式通过示波器清晰地展现在人们的面前，使得人类分析和认识快速变化的世界的能力得到进一步的扩展。
所以，学习和掌握示波器的使用是现代工程技术人员进行科学分析和研究的重要途径。
随着生产技术的进步和发展，示波器将朝着高清晰度、低功耗、智能化、数字化的方向发展。
本实验的目的1．了解电子示波器的基本工作过程和电子扫描原理；2。
学会使用双踪示波器观测和分析各种信号波形；本实验的基本用具：4328型双通道电子示波器，变压器，实验电路板及电阻，电容、晶体二极管，电池，导线等器件。
本实验的要求：要求学生学会示波器的基本调节方法，正确观测和记录正弦波图形，根据教材中给出的四种实验电路，分别观测和记录半波整流波形、半波整流电容滤波波形、半波整流阻容滤波波形、半波整流Π型滤波波形、掌握直流电流的观测方法、学会交直流信号电压的定量测量，能够使用示波器观察和测定两种不同电信号的瞬变过程，对两种电信号的特征进行对比、分析和研究，利用示波器测量给定信号的周期、频率及脉冲上升时间、脉冲宽度等参数，同时要求学生弄清以下内容：1．双踪示波器的电路原理2．示波管的结构与工作原理3．示波器显示波形的原理4．4328双通道示波器的调节和使用.实验内容1.定量测量输入信号的电压值2.观察波形，并以1：1的比例在毫米方格纸上画出2个周期的t U y ~波形图。
（1） 正弦电压波形（2） 整流滤波波形。
示波器的原理及应用论文
示例示波器的原理及应用论文1. 引言示波器是一种常用的电子测量仪器，用于检测和显示电压随时间变化的波形。
它广泛应用于电子、通信、无线电等领域。
本文将介绍示波器的基本原理及其在实际应用中的一些典型场景。
2. 示波器的基本原理示波器的基本原理是根据输入信号的变化来控制电子束的偏转，从而在屏幕上显示出相应的波形。
示波器主要由以下几个部分组成：- 垂直放大电路：用于放大输入信号的幅度，以便能够显示在屏幕上。
- 水平放大电路：用于控制扫描线的速度，以便能够正确显示信号的时间变化。
- X-Y放大电路：用于将两个输入信号进行叠加显示，常用于观察两个信号之间的相位关系。
- 触发电路：用于设置示波器的触发条件，保证稳定的波形显示。
3. 示波器的应用场景3.1 电子设备维修示波器在电子设备维修中起着重要的作用。
通过连接示波器到待测设备的电路上，技术人员可以通过观察波形来判断问题所在。
例如，当出现频率不稳定的情况时，示波器可以帮助定位到频率问题的源头。
3.2 信号分析示波器可以用来对信号进行分析。
通过调整示波器的垂直和水平放大倍数，可以观察到信号的频率、幅度、相位等特征。
这在电子通信领域中非常有用，例如在无线电设备调试中，可以使用示波器来观察信号的无线电频率和调幅等信息。
3.3 教学实验示波器也被广泛应用于电子实验教学中。
学生可以通过连接示波器到实验电路上，观察和分析实验中的波形变化。
这有助于学生理解电子原理和实验过程。
4. 示波器的使用注意事项在使用示波器的过程中，需要注意以下几点： - 示波器的输入信号范围不能超过设备规定的最大输入范围，否则可能会损坏设备。
- 示波器的触发条件需要正确设置，以保证稳定的波形显示。
- 连接示波器到待测电路时，需要注意正确的接地方式，避免出现误差。
5. 结论示波器是一种重要的测量仪器，具有广泛的应用前景。
本文介绍了示波器的基本原理和一些常见的应用场景，以及在使用示波器时需要注意的事项。
课程设计示波器
课程设计示波器一、教学目标本课程的目标是让学生掌握示波器的基本原理、结构和操作方法，能够运用示波器进行基本的电信号分析。
知识目标包括了解示波器的工作原理、各种探头的使用方法、垂直和水平系统的调节方法等；技能目标包括能够熟练操作示波器，进行信号的采集、显示和分析；情感态度价值观目标包括培养学生的实验操作兴趣，增强学生的实践能力，提高学生的问题解决能力。
二、教学内容教学内容主要包括示波器的基本原理、结构和操作方法。
首先，介绍示波器的工作原理，包括垂直系统、水平系统和显示系统的工作原理；然后，介绍示波器的结构，包括各种探头、显示屏、调节按钮等；最后，介绍示波器的操作方法，包括信号的采集、显示和分析。
三、教学方法本课程采用讲授法、实验法和讨论法进行教学。
首先，通过讲授法向学生介绍示波器的基本原理和结构；然后，通过实验法让学生亲自操作示波器，进行信号的采集和分析；最后，通过讨论法让学生交流实验心得，提高问题解决能力。
四、教学资源教学资源包括教材、实验设备和多媒体资料。
教材主要用于向学生介绍示波器的基本原理、结构和操作方法；实验设备包括示波器、信号发生器、探头等，用于让学生亲自操作示波器；多媒体资料包括教学课件、实验视频等，用于辅助教学，提高学生的学习兴趣。
五、教学评估本课程的评估方式包括平时表现、作业和考试。
平时表现主要评估学生在课堂上的参与程度、提问回答等情况；作业主要评估学生的实践能力，包括示波器操作练习和信号分析报告；考试主要评估学生的理论知识和问题解决能力，包括选择题、简答题和实验操作题。
评估方式客观、公正，全面反映学生的学习成果。
六、教学安排教学安排如下：共10课时，每周2课时，共计5周。
第一周：介绍示波器的基本原理和工作原理（2课时）；第二周：介绍示波器的结构和各种探头（2课时）；第三周：示波器的操作方法（2课时）；第四周：信号的采集、显示和分析（2课时）；第五周：实验操作和总结（2课时）。
教学安排合理紧凑，确保完成教学任务。
实验电子示波器的原理和使用实验
实验电子示波器的原理和使用实验实验电子示波器的原理和使用实验示波器是一种综合性的电信号测试仪器，它能把眼睛看不见的电信号转换成能直接观察的波形，展现于显示屏上。
示波器实际上是一种时域测量仪器，用来观察信号随时间的变化关系，可用来测量电信号波形的形状、幅度、频率和相位等。
凡是能转化为电信号的电学量和非电学量都可以用示波器来观察。
示波器种类很多，有通用示波器、多踪示波器、数字示波器等。
用双踪示波器还可以测量两个信号之间的时间差，数字示波器甚至可以将输入的电信号存储起来以备分析和比较。
因此学习使用示波器在物理实验中具有非常重要的地位。
本实验以电子示波器为例介绍示波器的原理和使用。
【实验目的】1.了解示波器的工作原理，熟悉示波器和信号发生器的基本使用方法。
2.学会用示波器观察电信号的波形。
3.通过观察利萨如图形，学会一种测量正弦波信号频率的方法，并加深对互相垂直振动合成理论的理解。
4.研究用辉度调制法测定频率的方法。
【实验原理】不论何种型号和规格的示波器都包括了如图1所示的几个基本组成部分:示波管(又YX称阴极射线管)、垂直放大电路(放大)、水平放大电路(放大)、扫描信号发生电路(锯齿波发生器)、自检标准信号发生电路(自检信号)、触发同步电路、电源等。
图1 示波器的基本结构简图1.示波管的工作原理X一、电子示波管:如图2所示，它是个喇叭状的大电子管，管内包含有电子枪、和Y轴偏转板、荧光屏等三部分。
电子枪发射电子束射到荧光屏上，使荧光屏上的荧光物质膜受激发光，显示一个光点，光点的亮度依电子流的速度和密度而变化，受电子枪控制器控制。
在电子束的通道旁装有两对相互垂直的平行板，当它们加有电压时，每对平行板之间就有相应的电场，使电子流受电场力作用而偏转，其中一对能使电子束沿水平方向偏转，称为轴偏转板;另一对平行板能使电子束沿竖直方向偏转，称为轴偏转板。
电子束XY偏转大小(荧光屏上光点移动大小)和偏转板电压大小成正比;当两对偏转板上所加的是随时间变化的电压时，电子束将同时按两种电压变化规律偏转，荧光屏上的光点相应地形成两种运动迭加的图像，这就是示波管的原理。
示波器在电子工程中的重要性和应用
示波器在电子工程中的重要性和应用示波器是一种用于测量和显示电信号波形的仪器，被广泛应用于电子工程领域。
它不仅能够帮助工程师进行信号调试和故障排查，更能提供详细的信号分析和评估，从而在电子工程设计和维护中起到至关重要的作用。
本文将探讨示波器在电子工程中的重要性和应用。
1. 示波器的基本原理和类型示波器的基本原理是通过探头将被测信号接入示波器中，利用示波器的放大、调制和显示功能将信号波形展示在屏幕上。
根据不同的应用需求，示波器有多种类型，如模拟示波器、数字示波器、存储示波器、虚拟示波器等。
每种类型的示波器都有其独特的特点和适用范围。
2. 信号调试和故障排查在电子工程设计和制造过程中，各种信号的调试和故障排查是不可避免的环节。
示波器作为工程师的得力助手，能够准确显示信号的波形和特征，帮助工程师快速定位故障点。
通过示波器，工程师可以分析信号的幅值、频率、相位等参数，发现信号异常，并及时采取措施进行修复。
3. 信号分析和评估示波器不仅能够显示信号的波形，还能提供丰富的信号分析和评估功能。
例如，通过示波器的频谱分析功能，工程师可以深入了解信号的频谱特性，检测是否存在干扰频率或频率失真等问题。
此外，示波器还可以进行傅里叶变换、自相关分析、协方差分析等高级分析，帮助工程师更加全面地评估信号的质量和稳定性。
4. 信号发生器与示波器的配合使用在电子工程设计和测试过程中，信号发生器与示波器常常成为一对重要的工具。
信号发生器能够生成特定频率、幅值和波形的信号，而示波器则可以将这些信号显示出来，通过两者的配合使用，工程师能够更好地进行信号测试、频率响应评估、滤波器设计等工作，提高设计的准确性和可靠性。
5. 示波器在电子领域的应用案例示波器在电子领域有着广泛的应用。
以通信领域为例，示波器可以帮助工程师调试和评估无线电信号、调制解调器、天线等设备的性能。
在控制系统中，示波器被用于分析和优化控制回路的响应和稳定性。
在电力系统中，示波器可以用于评估电力质量和检测电力设备中的故障。
示波器使用说明范文
示波器使用说明范文一、示波器简介示波器是一种测量电信号波形特征的仪器，可以显示电压信号随时间的变化。
它主要由显示屏、控制按钮、信号输入端口等组成。
示波器广泛应用于电子电路设计、故障排除、无线通信、研究实验室、医学诊断等领域。
二、示波器的使用步骤1.连接电源：将示波器连接到电源，并按下电源按钮打开示波器。
2.连接信号源：将待测电路的信号源连接到示波器的信号输入端口。
根据具体的实验需求，选择合适的探头连接方式。
3.设置触发模式：在示波器的控制面板中，选择合适的触发模式以确保正常触发波形。
4.设置水平和垂直定标：根据待测信号的特征，设置水平和垂直定标，使波形能够在屏幕上正确显示。
5.调整时间/电压基准：通过微调按钮或旋钮，使波形水平和垂直居中，并调整时间/电压基准，以使波形适合屏幕的显示范围。
6.设置波形增益和偏移：调整示波器的波形增益和偏移量，以使波形在屏幕上完整显示，并能观察到细节变化。
7.打开示波器图像存储功能：如有需要，打开示波器的图像存储功能，以便在后续分析和比较中使用。
8.调整触发电平：根据待测信号的特征，调整触发电平，以确保波形在屏幕上稳定显示。
9.观察波形：通过示波器的显示屏观察待测信号的波形特征，并根据需要进行测量及分析。
10.关闭示波器：实验结束后，按下示波器的电源按钮关闭示波器，并断开电源连接。
三、示波器的常用功能1.自动测量功能：示波器可以自动测量波形的频率、周期、占空比、峰峰值、均值等各种参数，方便用户快速获取需要的数据。
2.存储和回放功能：示波器可以将测量的波形数据存储在内部或外部存储器中，并可以随时回放和分析保存的波形。
3.自动调整功能：示波器可以根据信号的特性自动调整垂直和水平定标，使波形完整显示在屏幕上。
4.触发功能：示波器可以设置触发电平，以便在波形达到设定条件时进行稳定地触发和显示。
5.光标测量功能：示波器可以通过设置光标在波形上的位置，测量特定点的电压值、时间值和相位差等参数。
示波器论文
示波器的介绍和使用示波器是一种图形显示设备，它描绘电信号的波形曲线。
这一简单的波形能够说明信号的许多特性：信号的时间和电压值、振荡信号的频率、信号所代表电路中“变化部分”信号的特定部分相对于其它部分的发生频率、是否存在故障部件使信号产生失真、信号的DC 成份和 AC 成份、信号的噪声值和噪声随时间变化的情况、比较多个波形信号等。
示波器的发展初期主要为模拟示波器，模拟示波器要提高带宽，需要示波管、垂直放大和水平扫描全面推进。
数字示波器要改善带宽只需要提高前端的A/D 转换器的性能，对示波管和扫描电路没有特殊要求。
加上数字示波管能充分利用记忆、存储和处理，以及多种触发和预前触发能力。
中期数字示波器首先在取样率上提高，从最初取样率等于两倍带宽，提高至五倍甚至十倍，相应对正弦波取样引入的失真也从100%降低至3%甚至1%。
其次，提高数字示波器的更新率，达到模拟示波器相同水平，最高可达每秒40 万个波形，使观察偶发信号和捕捉毛刺脉冲的能力大为增强。
再次，采用多处理器加快信号处理能力，从多重菜单的烦琐测量参数调节，改进为简单的旋钮调节，甚至完全自动测量，使用上与模拟示波器同样方便。
最后，数字示波器与模拟示波器一样具有屏幕的余辉方式显示，赋于波形的三维状态，即显示出信号的幅值、时间以及幅值在时间上的分布。
1示波器器的使用方法示波器种类、型号很多，功能也不同。
数字电路实验中使用较多的是 20MHz 或者 40MHz 的双踪示波器。
这些示波器用法大同小异。
本文不针对某一型号的示波器，只是从概念上介绍示波器在数字电路实验中的常用功能。
1.1 荧光屏荧光屏是示波管的显示部分。
屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。
水平方向指示时间，垂直方向指示电压。
水平方向分为 10 格，垂直方向分为 8 格，每格又分为 5 份。
垂直方向标有 0％，10％，90％，100％等标志，水平方向标有 10％， 90％标志，供测直流电平、交流信号幅度、延迟时间等参数使用。
16实验十六 电子示波器的使用
观察李萨如图形并利用李萨如图形测定频率 1． 将示波器面板上扳键开关16和扳键开关17分别置 于“X”和“外”，扳键开关15置于“AC”处。 2． 利用XD-2信号发生器将频率为=100Hz正弦信号 作为标准信号，经示波器面板上的“外接X”插座输 入，利用另一个XD-2信号发生器作为被测信号源， 将被测信号经示波器面板上的Y轴输入端输入，合 成为李萨如图形。 3． 只需调节与Y轴输入相连接的XD-2信号发生器的 被测信号频率，使屏上依次出现图8所示图形。 4． 根据图形，结合②式，计算出每一被测频率的数 值，再与示波器面板上和Y轴输入相连的XD-2信号 发生器上的指示值比较，修正值是，填入表内。 fx=100Hz fy输至Y轴
【仪器介绍】 仪器介绍】 电平旋钮，用以调节触发信号波形上触发点的相应电平 电平旋钮 值，使在这一电平上启动扫描。顺时针方向转动，趋向信 号波形的正向部分，反之趋向信号的负向部分。若将电平 顺时针旋至满度，并使此电位器连动的开关断开（使稳定 度电位器的通地点断开），此时扫描电路处于自激状态， 扫描电路在没有触发信号输入的情况下，也能自动进行扫 描。 垂直放大器的增益微调旋钮，用以连续改变垂直放大器 垂直放大器的增益微调旋钮 的增益，即Y方向的信号幅度。当微调旋钮顺时针旋足， 亦即位于标准位置时，增益最大。 垂直输人灵敏度步进式选择开关，可根据被测信号的电 垂直输人灵敏度步进式选择开关 压幅度，“选择适当的档级位置，以利于观测。当微调旋 钮位于校准位置时，Ｖ/div档级的标称值即可视为示波器 的垂直输人灵敏度。第—档级的“”为接人100mV的方波 校准信号，供垂直输人灵敏度和水平时基扫速经常校准之 用。
【实验步骤及要求】 实验步骤及要求】 电压的测量 1． 熟悉面板上各旋钮作用。 ． 熟悉面板上各旋钮作用。 2． 检查示波器工作是否正常，开机前 ． 检查示波器工作是否正常， 将辉度旋钮逆时针旋到最小值， 轴 ，将辉度旋钮逆时针旋到最小值，X轴， Y轴位移旋钮分别旋到中间位置，电平旋 轴位移旋钮分别旋到中间位置， 轴位移旋钮分别旋到中间位置 钮顺时针旋到“ 自激状态” 钮顺时针旋到 “ 自激状态 ” ， 扳键开关 16拔到“+”。打开电源开关，预热 拔到“ ” 打开电源开关，预热5min 拔到 然后调节辉度、 聚焦、 等旋钮， ， 然后调节辉度 、 聚焦 、 t/div等旋钮 ， 等旋钮 观察时间扫描基线， 练习调节“ 辉度” 观察时间扫描基线 ， 练习调节 “ 辉度 ” 聚焦” 位移”等旋钮。 ，“聚焦”及“位移”等旋钮。 3．①将示波器面板上旋钮 上微调钮 上微调钮9 ． 将示波器面板上旋钮10上微调钮 旋钮12上的微调钮 都顺时针旋足， 上的微调钮11都顺时针旋足 、 旋钮 上的微调钮 都顺时针旋足 ， 位于校准位置， 扳键开关16置于 置于“ 位于校准位置 ， 扳键开关 置于 “ 十 ” 扳键开关17置于 置于“ ，扳键开关 置于“内”。 ②将示波器面板上扳键开关15置于 “ AC”处 ， 并将 “ 电平 ” 钮调离自激状 处 并将“ 电平” 态。
电子示波器实验报告(共8篇)
篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：1．了解示波器的基本结构和工作原理,掌握示波器的基本调节和使用方法。
2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。
3．学会用示波器测量电信号电压、周期和频率等电参量。
4．学会用示波器观察利萨如图形。
三、器材：1、os-5020型示波器。
2、ee1641b型函数信号发生器/计数器。
3、gfg-8015g型函数信号发生器。
四、原理：1、示波器的基本结构：图片已关闭显示，点此查看图片已关闭显示，点此查看y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器作用：在偏转板上加足够的电压，使电子束获得明显偏移；对较弱的被测信号进行放大。
4、扫描触发系统：（1）扫描发生器：产生一个与时间成正比的电压作为扫描信号。
（2）触发电路：形成触发信号。
示波器工作在自动（auto)方式时，扫描发生器始终有扫描信号输出；当示波器处于ac/dc触发方式工作时，扫描发生器必须有触发信号的激励才能产生扫描信号。
一般对应：#内触发方式时，触发信号由被测信号产生，满足同步要求。
#外触发方式时，触发信号由外部输入信号产生。
4、电源。
5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原图片已关闭显示，点此查看理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位图片已关闭显示，点此查看别调节辉度、聚焦、位移旋钮、光迹旋钮等控制件，使光迹清晰并与水平刻度平行。
3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。
测量电压峰—峰值之间的垂直距离y及一个周期波形所对应的水平距离x，得出波形的电压幅度和周期。
4、将time/div顺时针旋到底至“图片已关闭显示，点此查看x-y”位置，分别调节y1通道和y2通道的灵敏度旋钮，使荧光屏上显示的两个波形幅度相近，慢慢改变标准频率，当荧光屏上形成稳定的李撒如图形时，观察李萨如图形，并测未知信号的频率。
电子示波器工作原理与使用(实验用)
电子示波器的原理和使用
示波器是一种用途广泛的电子测量仪器，用它能直接观察电信号的波形，也能测定电压信号的幅度、周期和频率等参数。用双踪示波器还可以测量两个信号之间的时间差或者相位差。凡是能转化为电压信号的电学量和非电学量都可以用示波器来观测。借助示波器我们可以直观地“看到”电路各点的状态。示波器的扫描方式是一个可以看到波形的“电压表”；X－Y方式可以观察两个电子信号的垂直方向的合成，因此示波器是电子工作者的重要工具。
221
上的电位U之比决定，调节聚焦
1
U和辅助聚焦U就是调节两电位之
12
比，这就是示波器的电聚焦原理。
3、电偏转
由阴极热激发的电子经第二阴
极加速后，在到达荧光屏之前。在偏转极板
上加之几十伏特的偏转电压。当电
子穿过偏转极中间时，由于受电场
力的作用而使电子束偏离直线。偏图3-23-4
T和T差别稍大一些，一个一个的波形由于荧光屏的余辉和人眼的
XY
视觉暂留，看到的是多个波形在屏上的迭加结果。其原因是扫描电
压的周期T与被测信号的周期T不相等或者不成整数倍关系，以致于
XY
每次扫描的起点在Y轴上不相同。
为了获得稳定波形(单一波形)，每次扫描在Y轴上应有相同的起
1.辉度
设电子由阴极热激发时的速度为V,电子到达第二阴极的速度为
0
V,阴极和阳极之间的电压为U,则有：
22
11
mV一 mV=eU2220 2
式中m是电子的质量，且V<<V,所以电子到达第二阳极(也是到
02
达荧光屏)上的速度V2为：
2eU
V=2
2m
为了控制电子束轰击荧光屏上的强度，也就是控制单位时间轰击荧光屏的电子数目，在阳极前面加一个零到几十伏特的调制极，其形状是一个开有小孔的金属罩，由于调制极电位比阴极要低，而且调制极的电位越低，穿过金属罩小孔的电子越少，亮度越弱。调节调制极的电位，就能够改变荧光屏上光斑的亮度，这就是面板上“辉度”旋钮的作用。
电子测量论文-电子示波器的应用
电子示波器的应用一、引言：随着科学技术的迅速发展，在工业、农业，交通运输，航空航天，国防建设等国民经济的诸多领域都广泛应用这电子技术，而电子测量又是电子技术中进行信息检测的重要手段，它是一门发展快、应用面宽、实践性强且重要的应用学科，在现在科学技术中占有举足轻重的作用和地位。
在我国实现四个现代化建设的伟大事业中，科学技术的现代化是关键，科学实验手段的现代化是实现科学技术现代化的必要条件，而电子测量正是各个学科领域科学实验手段现代化的重要标志。
现代高科技中，火箭、导弹飞行轨道的控制，人造卫星飞行姿态的调整，必须有快速、精密的信息检测；现代化的大地测量、气象遥感、地质勘探等也都少不了应用电子技术手段进行测量。
电子示波器能够间接地显示各种电压的信号波形，并且还可以对一切可以转化为电压的电学量（如电流、电功率、阻抗等）和某些非电学量以及它们随时间变化的过程进行观察，因此电子示波器时使用最为广泛的电子仪器。
示波器是一种用途十分广泛的电子测量仪器。
它能把肉眼看不见的电信号变成看得见的图像，便于人们研究各种电现象的变化过程。
示波器利用狭窄的、有高速电子组成的电子束，打在涂有荧光物质的平面上，可以产生细小的光点。
在信被测号的作用下，电子束就好像一支笔的笔尖，可以在屏幕上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
二、电子示波器的工作原理电子示波器工作原理1、示波器的组成电子示波器有五个基本组成部分：显示电路、垂直（Y轴）电路、水平（X轴）放大电路、扫描与同步电路、电源供给电路。
1.显示电路显示电路包括示波管及其控制电路两个部分。
示波器是一种特殊的电子管，是示波器一个重要组成部分。
示波器由电子枪、偏转系统和荧光屏三个部分组成。
（1）电子枪电子枪用于产生并形成高速、聚束的电子流，去轰击荧光屏使之发光。
它主要由灯丝F、阴极K、控制极G、第一阳极A1、第二阳极A2组成。
示波器的使用方法示波器使用心得体会范文
示波器的使用方法示波器使用心得体会范文【篇一：示波器的原理与使用实验报告】大学物理实验报告实验名称示波器的原理与使用实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g双踪示波器，ee1641b型函数信号发生器实验原理和内容：1.示波器基本结构示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。
示波管的基本结构如下图所示，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。
电子枪的作用是释放并加速电子束。
其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。
通过调节两者的共同作用，可以使电子束打到荧光屏上产生明亮清晰的圆点。
偏转系统由某、y两对偏转板组成，通过在板上加电压来使电子束偏转，从而对应地改变屏上亮点的位置。
荧光屏上涂有荧光粉，电子打上去时能够发光形成光斑。
不同荧光粉的发光颜色与余辉时间都不同。
放大和衰减系统用于对不同大小的输入信号进行适当的缩放，使其幅度适合于观测。
扫描系统的作用是产生锯齿波扫描电压(如左上图所示)，使电子束在其作用下匀速地在荧光屏周期性地自左向右运动，这一过程称为扫描。
扫描开始的时间由触发系统控制。
2.示波器的显示波形的原理如果只在竖直偏转板加上交变电压而某偏转板上五点也是，电子束在竖直方向上来回运动而形成一条亮线，如左图所示：如果在y偏转板和某偏转板上同时分别加载正弦电压和锯齿波电压，电子受水平竖直两个方向的合理作用下，进行正弦震荡和水平扫描的合成运动，在两电压周期相等时，荧光屏上能够显示出完整周期的正弦电压波形，显像原理如右图所示：3.扫描同步为了完整地显示外界输入信号的周期波形，需要调节扫描周期使其与外界信号周期相同或成合适的关系。
当某些因素改变致使周期发生变化时，使用扫描同步功能，能够使扫描起点自动跟踪外界信号变化，从而稳定地显示波形。
电子示波器的认识及使用课程设计论文
电子示波器的认识及使用-课程设计-论文此处为学校名字+校徽《电子测量技术基础》论文电子示波器的认识及使用课程名称：姓名：学号：专业班级：指导教师：提交日期：目录引言 (5)1电子示波器的认识 (5)1.1 电子示波器的产生与发展现状 (5)1.2 电子示波器的用途 (6)2电子示波器的基本机构组成 (6)2.1 示波管 (7)2.2 电子枪 (8)2.3 偏转系统 (9)2.4 荧光屏 (9)2.5 X、Y轴电压放大器和衰减器 (10)2.6 锯齿波信号（扫描信号）发生器 (10)3 电子示波器的使用 (11)3.1 电子示波器的工作原理 (11)3.2 电子示波器的面板介绍 (12)3.3 电子示波器的测量方法 (19)结束语： (22)参考文献： (22)引言电子示波器简称示波器。
它是一种用荧光屏显示电量随时间变化过程的电子测量仪器。
它能把人的肉眼无法观察到的电信号转换成人眼能够看到的波形，具体显示在荧光屏上，以便对电信号进行定性和定量观察，其他非电物理量亦可经转换成为电量，使用示波器进行观察，因此示波器是一种广泛应用的电子测量仪器，是测量电子电路工作情况的不可或缺的重要工具，它是普遍地应用于国防、科研、学校以及工、农、商业等各个领域。
1电子示波器的认识1.1 电子示波器的产生与发展现状电子示波器的发展可溯源到19世纪末研制成的第一支冷阴极静电偏转电子射线示波器。
20世纪40年代末，逐渐建立起专门生产示波器的厂家。
几十年来，示波器由电子管示波器发展到晶体管、集成电路的示波器，由模拟电路发展到数字电路，由通用宽带示波器发展到高速取样示波器、记忆示波器、数字存储示波器、逻辑示波器等多种类型示波器，它可还可与微型计算机连接组成智能测量系统。
1.2 电子示波器的用途电子示波器是一种显示波形的仪器。
它不仅可以显示电信号的波形（如交流电、心电、脑电、肌电等），通过适当的换能装置，也可以显示非电信号的波形，如声波、心率、体温、血压等随时间变化的过程。
示波器原理及应用论文
示波器原理及应用论文示波器是一种电子测试仪器，用于测量和显示电信号的波形。
它是电子技术领域中常用的设备，被广泛应用于电子工程、通信工程、医疗设备、自动化系统等领域。
本文将从示波器的原理和应用两个方面进行论述。
一、示波器的原理1. 示波器的基本原理示波器的基本原理是利用电子束在示波管内移动的方式，将输入的电信号转换为可视的波形。
当电信号作用于示波器的垂直输入端口时，信号被放大并转换成电压，然后通过水平扫描电路控制电子束在水平方向上的移动，同时通过垂直偏转电路控制电子束在垂直方向上的移动，最终在示波管屏幕上显示出信号的波形。
示波器的显示面板上有网格线，可以很直观地观察信号的周期、幅值、相位等特征。
2. 示波器的工作原理示波器的工作原理是通过控制电子束的位置和速度，将输入信号转换成二维图像。
示波器的垂直输入端口接收输入信号，并经过放大电路和垂直偏转电路后控制电子束的上下运动，水平扫描电路则控制电子束的水平运动。
当信号频率较高时，需要通过触发电路来确保每次扫描的起始点是一致的，从而确保波形的稳定显示。
3. 示波器的示波管原理示波器的核心部件是示波管，它是一种真空管，内部有电子枪、偏转板和荧光屏构成。
电子枪发射出的电子束被水平和垂直偏转板控制移动，最终击中荧光屏上，形成波形图像。
示波管的性能直接影响着示波器的显示效果，如分辨率、带宽等参数。
二、示波器的应用1. 电子工程在电子工程领域中，示波器被广泛应用于电路设计和故障诊断。
通过示波器可以观察到电路中各种信号的波形特征，如正弦波、方波、三角波等，从而判断电路工作状态是否正常。
同时，在故障诊断中，示波器可以观察到信号的变化，帮助工程师快速定位故障点，提高维修效率。
2. 通信工程在通信系统中，示波器用于分析和测试各种模拟和数字信号的波形。
通过示波器可以观察到信号的频率、相位、波形失真等特征，辅助工程师进行通信系统的设计和优化。
3. 医疗设备在医疗设备中，示波器被用于监测生物信号的波形，如心电图、脑电图等。
实验九 电子示波器的原理与使用
电子示波器的原理与使用电学量测量是现代生产和科学研究中应用很广泛的一种实验方法和技术。
除用一些常用仪器测量电学量外，对非电学量的测量也是很重要的实用技术。
本实验学习使用的阴极射线（电子射线）示波器，简称示波器，不但可以直接观察电学量—电压的波形，并测定电压信号的幅度和频率等，而且可以对一切可以转化为电压的电学量（如电流、电功率、阻抗等）、非电学量（如温度、位移、速度、压力、光强、磁场、频率等）以及它们随时间的变化过程进行观测，是一用途广泛的现代观测工具。
实验目的1．了解通用示波器的结构和工作原理．2．初步掌握通用示波器各个旋钮的作用和使用方法．3．学习利用示波器观察电信号的波形，测量电压、频率和相位。
实验仪器通用示波器、音频信号发生器、数字频率计，晶体管毫伏计。
实验原理电子示波器(阴极射线示波器)简称为示波器，它可显示电信号变化过程的图形(又称波形)，又可显示两个相关量的函数图形。
由于电学量、磁学量和各种非电量转换来的电信号均可利用示波器进行观察和测量，所以示波器是现代科学技术各领域中应用非常广泛的测量工具。
—、示波器的构造和工作原理最简单的示波器应包括以下五个部分(如图1所示)：①示波管，②扫描发生器，③同步电路，④水平轴和垂直轴放大器，⑤电源供给。
下面分别加以简单说明：图1 示波器方框图1．示波管示波管是示波器进行图形显示的核心部分，在一个抽成高真空的玻璃泡中，装有各种电极（图2)，按其功能可分为三部分．①电子枪用以产生定向运动的高速电子，电子枪包括三个电极：热阴极——这是一个罩在灯丝外面的小金属圆筒，其前端涂有氧化物，当灯丝中通入电流时，阴极受热而发射电子并形成电子流。
控制栅极——这是前瑞开有小孔的金属圆筒，套在阴极外侧，电子可以从小孔中通过．在工作时栅极电势低于阴极，即调节栅极电势的高低可以控制到达荧光屏的电子流强度，使屏上光点的亮度(辉度)发生变化，此即“辉度调节”．阳极——这也是由开有小孔的圆筒组成，阳极电压(对阴极)约1000V，可使电子流获得很高的速度，而且阳极区的不均匀电场还能将由栅极过来的散开的电子流聚焦成一窄细的电子束，改变阳极电压可以调节电子束的聚焦程度，即荧光屏上光点的大小，称为“聚焦调节”．图2 示波管结构图②偏转极图20—2中的X1X2、Y1Y2为两对互相垂直的极板，X1X2为水平偏转板、Y1Y2为垂直偏转板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子示波器的认识及使用-课程设计-论文此处为学校名字+校徽《电子测量技术基础》论文电子示波器的认识及使用课程名称：_______________________姓名：__________________________学号：__________________________专业班级：_______________________指导教师:提交日期:引言1电子示波器的认识 (5)1.1电子示波器的产生与发展现状 (5)1.2电子示波器的用途 (6)2电子示波器的基本机构组成 (6)2.1示波管 (7)2.2电子枪 (8)2.3偏转系统 (9)2.4荧光屏 (9)2.5 X、Y轴电压放大器和衰减器 (10)2.6锯齿波信号（扫描信号）发生器...• (10)3电子示波器的使用 (11)3.1电子示波器的工作原理 (11)3.2电子示波器的面板介绍 (12)3.3电子示波器的测量方法 (19)结束语：................................... 2 2 参考文献：................................. 2 2引言电子示波器简称示波器。
它是一种用荧光屏显示电量随时间变化过程的电子测量仪器。
它能把人的肉眼无法观察到的电信号转换成人眼能够看到的波形，具体显示在荧光屏上，以便对电信号进行定性和定量观察，其他非电物理量亦可经转换成为电量，使用示波器进行观察，因此示波器是一种广泛应用的电子测量仪器，是测量电子电路工作情况的不可或缺的重要工具，它是普遍地应用于国防、科研、学校以及工、农、商业等各个领域。
1电子示波器的认识1.1电子示波器的产生与发展现状电子示波器的发展可溯源到19 世纪末研制成的第一支冷阴极静电偏转电子射线示波器。
20 世纪40 年代末，逐渐建立起专门生产示波器的厂家。
几十年来，示波器由电子管示波器发展到晶体管、集成电路的示波器，由模拟电路发展到数字电路，由通用宽带示波器发展到高速取样示波器、记忆示波器、数字存储示波器、逻辑示波器等多种类型示波器，它可还可与微型计算机连接组成智能测量系统。
1.2电子示波器的用途电子示波器是一种显示波形的仪器。
它不仅可以显示电信号的波形（如交流电、心电、脑电、肌电等），通过适当的换能装置，也可以显示非电信号的波形，如声波、心率、体温、血压等随时间变化的过程。
信号的波形显示出来之后，我们就可以很直观地观察分析它们的变化规律，并测量它们的相关参数。
例如，从交流信号的波形图上，可以很容易观察到交流信号随时间变化的规律，并且很容易从波形图上测出它的电压峰－峰值（Vp-p ）、周期（T）、相位差（3等参数。
2电子示波器的基本机构组成电子示波器的规格和型号较多，但所有的示波器所具有的基本结构都相同，大致可分为：示波管（又称阴极射线管）、X 轴放大器和Y 轴放大器（含各自的衰减器）、锯齿波发生器等，见图1 所示。
2.1示波管示波管是电子示波器的核心部件，它在很大 程度上决定了整机的性能。
示波管是一种整个被 密封在玻璃壳内的大型真空电子器件， 也叫阴极 射线管。
它主要包括电子枪、偏转系统和荧光屏 三部分，这三部分全部被密封在高真空的玻璃外 壳内，如图2所示。
偏转系统图2示波管结构图示波管的用途的将电信号转变成光信号并 在荧光屏上显示。
电子枪的作用是发射电子并形 成很细的高速电子束，偏转系统由 X 方向和 Y 方向两对偏转板组成， 它的作用是决定电子束怎样偏转，荧光屏的作用图1电子示波器的基本结构图Y 输入外触发X 输入则是显示偏转电信号的波形。
2.2电子枪电子枪有灯丝、阴极、控制栅极、第一阳极和第二阳极共五部分组成。
灯丝通电后加热表面涂有氧化物的金属圆筒（即阴极），使之发射电子。
控制栅极是一个套在阴极外面的金属圆筒，其顶端有一小孔，它的电位比阴极低，对阴极发射出来的电子起减速作用，只有初速度较大的电子才可能穿过栅极顶端的小孔，进入加速区的阳极。
因此控制栅极实际上起控制电子流密度的作用。
调整示波器面板上的“亮度”旋纽，其实就是调节栅极电位改变飞出栅极的电子数目，飞出的电子数目越多，荧光屏上亮斑就越亮。
从栅极飞出来的电子再经过第一阳极和第二阳极的加速与聚焦后打到荧光屏上形成一个明亮清晰的小圆点。
偏转系统是由两对相互垂直的电极板组成。
电子束通过偏转系统时，同时受到两个相互垂直方向的电场的作用，荧光屏上小亮点的运动轨迹就是电子束在这两个方向运动的叠加。
2.3偏转系统偏转系统由水平偏转板X 和垂直偏转板Y 这两对相互垂直的偏转板组成。
垂直偏转板Y 在前，水平偏转板X 在后，如果仅在Y 偏转板间加电压，则电子束将根据所形成的电场强弱与极性在垂直方向上运动。
为了显示电信号的波形，通常在水平偏转板上加一线性锯齿波扫描电压Ux ，改扫描电压将Y 方向所加信号电压Uy 作用的电子束在屏幕上按时间沿水平方向展开，形成一条“信号电压——时间”曲线，即信号波形。
水平偏转板X 板上所加锯齿形电压称为“时基信号”或“扫描信号” 。
2.4荧光屏在荧光屏的玻壳内测涂上荧光粉，就形成了荧光屏，它不是导电体。
当电子束轰击荧光屏光粉时，激发产生荧光形成亮点。
不同成分的荧光粉，发光的颜色不尽相同，一般示波器选用人眼最为敏感的黄绿色。
荧光粉从电子激发停止时的瞬间亮度下降到该亮度的10% 所经过的时间称为余辉时间。
荧光粉的成分不同，余辉时间也不同，为适应不同的需要，将余辉时间分为长余辉(100ms—1s)、中余辉(1 —100ms)和短余辉(10us—10ms)等不同规格。
普通示波器需采用中余辉示波管，而慢扫描示波器则采用长余辉示波管。
2.5 X、Y轴电压放大器和衰减器由于示波管本身的X及丫偏转板的灵敏度不高(约0.1~1mm/V)，当加在偏转板上的信号电压较小时，电子束不能发生足够的偏转，屏上的光点位移较小，不便观测。
这就需要预先将该小电压通过电压放大器进行放大。
衰减器的作用是使过大的电压信号衰减变小，以适应轴放大器的要求，否则放大器不能正常工作，甚至受损。
2.6锯齿波信号(扫描信号)发生器锯齿波信号发生器的作用就是产生周期性锯齿波信号，如图3。
将锯齿波信号加在X偏转板上，可以证明，此时电子束打在荧光屏上的亮点将向一个方向作匀速直线运动。
经过一个周期后，荧光屏上的亮点又回到左侧一重复运动。
女口果锯齿波的频率较大，由于荧光材料具有一定的余辉时间，在荧光屏上能看到一条水平亮线3电子示波器的使用3.1电子示波器的工作原理电子示波器显示信号波形的过程与绘图的过程类似：白纸对应荧光屏、画笔对应光点、控制画笔作上下左右运动的手对应控制光点上下左右运动的待测信号与扫描信号。
所不同的是示波器显示出来的波形仅仅是光点在待测信号与扫描信号的控制之下的运动轨迹，只要光点的运动速度足够快，由于人眼的视觉暂留和荧光屏的余辉效应，我们就可以看到光点的运动轨迹呈现为一完整的待测信号波形。
光点在竖直方向的运动。
光点在竖直方向的运动受到待测信号的控制，待测信号的电压瞬时值越大，光点在竖直方向上的位移就越大。
光点在竖直方向的位移的大小反映了待测信号电压瞬时值的大小。
光点在水平方向的运动。
光点在水平方向的运动受到由机器内部产生的扫描信号的控制，其运动规律为：光点从荧光屏的最左端，接着开始第二次扫描，当扫描速度足够快时，我们看到的就是一条水平扫描线。
因为扫描是匀速进行的，所以光点在水平方向上的位移可以反映时间的长短。
光点的合成运动。
在待测信号和扫描信号的共同控制之下，光点的运动将是前述两种运动的合成。
只要保证光点在水平方向上的扫描运动与竖直方向上的运动同步，那么光点的运动轨迹就稳定地呈现出待测信号的波形。
3.2 电子示波器的面板介绍电子示波器可以用来定性观察信号的波形，也可以定量测量信号的周期（频率），幅度，相位等参数。
测量时应是被测波形稳定地显示在荧光屏中央，现实的幅度一般不宜过大，以避免非线性失真造成的测量误差，也不能过小，造成读数的误差，甚至影响同步。
F面就以数子示波器为例来介绍图4数字示波器面板表1数字示波器面板功能说明|鮎: : 500—表2数字示波器显示说明编号名称说明8 打印与数据存储和读取1 9 主菜单显示键在显示器上显示或隐臧功能选单2 0 测试信号输出输出2Vpp的测试棒补偿信号。
2 3 4 5 6\ / / /丄0 丄「血& -HL ACQUIRE rNrbrm«tlReal TimeMemLertgW * ■- - - ■i - i ■■r ”■i, i i ■ n ■■■彳图5数字示波器显示屏表3简要的按键使用方法说明3.3 电子示波器的测量方法1、幅度和频率的测量方法（以测试示波器的校准信号为例）：（1）将示波器探头插入通道1 插孔，并将探头上的衰减置于"1" 档；（2）将通道选择置于CH1 ，耦合方式置于DC 档；（3）将探头探针插入校准信号源小孔内，此时示波器屏幕出现光迹；（4）调节垂直旋钮和水平旋钮，使屏幕显示的波形图稳定，并将垂直微调和水平微调置于校准位置；（5）读出波形图在垂直方向所占格数，乘以垂直衰减旋钮的指示数值，得到校准信号的幅度；（6）读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期（周期的倒数为频率）；（7）一般校准信号的频率为1kHz ，幅度为0.5V,用以校准示波器内部扫描振荡器频率，如果不正常，应调节示波器（内部）相应电位器，直至相符为止2、用示波器观察电信号波形的使用步骤：（1）获得基线：当操作者在使用无使用说明书的示波器时，首先要获得一条最细的水平基线，其具体方法如下：（1）预置面板各开关、旋钮。
亮度置适中，聚焦和辅助聚焦置适中，垂直输入耦合置“AC'',垂直电压量程选择置” 5mv/div “,垂直工作方式选择置” CHl “ ,垂直灵敏度微调校准位置置” CAL “,垂直通道同步源选择置中间位置，垂直位置置中间位置，A 和B 扫描时间因数一起预置在”0.5ms/div“,A 扫描时间微调置校准位置” CAL'', 水平位移置中间位置，扫描工作方式置“ A” ,触发同步方式置“ AUTO ” 斜率开关置“+” ,触发耦合开关置“AC'', 触发源选择置” INT “ .（2）按下电源开关，电源指示灯点亮。
（3）调节A 亮度聚焦等有关控制旋钮，可出现纤细明亮的扫描基线，调节基线使其位置于屏幕中间与水平坐标刻度基本重合。
（4）调节轨迹平行度控制使基线与水平坐标平行。
（2）显示信号：一般情况下，示波器本身均有一个0.5Vp-p 标准方波信号输出口，当获得基线后，即可将探头接到此处，此时屏幕应有一串方波信号，调节电压量程和扫描时间因数旋钮，方波的幅度和宽窄应变化，至此说明示波器基本调整完毕可以投入使用。
