铸铁件金属型铸造技术1.概述一历史与现状用金属型生产铁基合金铸件始于中国。
考古发现我国铸铁件用铁型(古称“范”)生产始于战国(距今2200~2300年)用铜范铸造铁器最早为汉代(距今1800年)到清代(距今200~300年)铁范铸铁技术不断完善,用铁范铸造铁炮。
龚振麟著《铸炮铁模图说》是世界发现最早的系统论述金属型铸造铸铁件的专著。
美国Eaton公司最早获铁基合金金属型(Ferrous Permanent mold-FPM)工艺专利已是 1932年。
近几十年全世界FPM不断发展。
欧洲FPM铸件占6%~8%,有报道苏联1980年FPM铸件占铸铁件9.7%,欧、美、日等FPM件主要用于汽车、机床、空气压缩机和液压件等;近年中国由日本引进空调压缩机铸件FPM生产线;印度、加拿大、巴西、马来西亚等国也都引进过FPM生产线。
1994年日本本田公司开发投产了年产近4000t优质球墨铸件轿车转向节的FPM自动生产线,使FPM技术应用进人一个新阶段。
2.金属型铸铁技术特点及关键FPM与非铁合金金属型铸造主要区别和难点在于:铸铁是金属-非金属共晶合金,急冷下铸态金相组织更难控制,浇注温度高,金属型设计和生产更难,且金属型寿命更短,生产率又不易满足大量生产需要。
无论铸态还是热处理后使用,金属型铸铁件铸态金相组织控制对铸件性能都至关重要。
金属型冷却速度是砂型的数十倍到数百倍,直接影响铸铁形成独特组织。
控制高冷却速度下铸态金属型铸铁组织的因素很多,综合解决好以下这些因素除获预期铸态金相组织外,可大大提高生产率和金属型寿命从而降低成本、增加效益并扩大金属型铸铁应用范围,是发展金属型铸铁技术的关键。
(1)铸铁化学成分表8为金属型灰铸铁和球墨铸铁典型化学成分、金相组织和性能。
碳当量(CE);尤其薄壁又高冷却速度下金属型铸铁的CE宜高(4.9%~5.0%),但为防止低温冷脆及有利强化孕育,原铁液中S应控制在2.2%~2.8%(质量分数,余同)且宜取下限,绝不能高于3.5%。

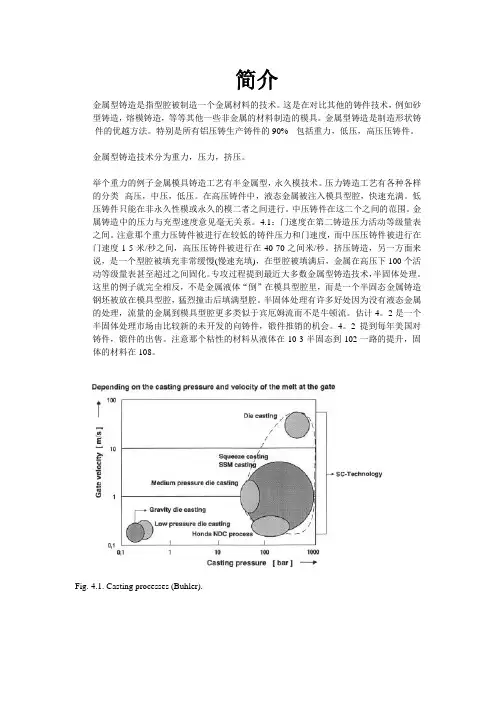

国外铸造技术第四章金属模铸件翻译稿3.16
