锂离子电池简介
• 锂离子电池的性能
–充电上限电压与电池充电容量及循环寿命的关系
18
• 锂离子电池的性能
–高温对电池寿命的影响
锂离子电池简介
19
锂离子电池简介
• 锂离子电池的性能
–充电电流对充电时间及电池性能的影响
0.3C充电/0.3C放电 1C充电/1C放电
充电时间（分钟）
192
65
300次循环后容量下降（%）
6
• 压缩空气储能
储能系统
• 优点 • 储能量大 • 且储存高压空气的时间长可 达一年
• 难点 • 找到合适的能储存压缩空气 的场所难
• 应用领域： • 调峰填谷 • 平稳大规模可再生发电
7
• 铅酸电池储能
储能系统
• 优点 • 响应速度快：ms级； • 可以根据应用需要，实现kW～ 50MW规模；
范
围
发电侧
围
大 ，
输电侧
系统稳定 无功支撑
频率控制 旋转备用 负荷均衡 出力优化
广 ，
从
负荷均衡 可靠供电
贯
几
电能质量
穿
十
配电侧
发
千
削峰填谷 无功支撑 电能质量 可靠供电
输
瓦
用户侧
变
到
电能质量 可靠供电
配
几
电压支撑
用
百
电
兆
系
瓦
统
4
• 储能的手段有哪些？
–电化学储能
• 铅酸电池 • 液流电池 • 钠硫电池 • 镍氢电池 • 镍镉电池 • 锂离子电池
• 安全性
–钴酸锂<三元<锰酸锂<磷酸铁锂<钛酸锂
电池储能系统及应用设计
电池储能系统及应用设计1.电池选择：根据具体应用需求选择合适的电池类型。
目前市场上常见的电池类型包括铅酸电池、锂离子电池、钠硫电池等，每种电池类型有各自的优缺点，需要根据具体应用场景进行选择。
2.储能系统容量：根据应用的电能需求确定储能系统的容量。
容量的大小决定了储能系统可以储存的电能量，容量过小会导致储能时间短，容量过大则造成资源浪费。
需要根据具体应用场景中电能需求的峰值以及储能周期进行合理的容量规划。
3.储能系统效率：储能系统的效率是指储能过程中能量的损耗程度。
高效率的储能系统可以减少能源浪费，提高储能系统的使用效率。
在设计中要考虑电池的充放电效率以及系统的能量转化效率。
4.储能系统控制策略：在设计中需要考虑储能系统的控制策略。
控制策略包括充放电策略、保护策略、供电优先级以及能量管理策略等。
具体的控制策略可以根据应用需求进行定制，以实现最优的储能效果。
5.安全性设计：储能系统在使用中需要考虑安全性的设计。
电池内部的安全措施、防火、防爆等措施都需要考虑进去，以确保在储能过程中不会发生安全事故。
1.新能源储能：随着新能源发电的推广应用，电池储能系统成为解决可再生能源发电间歇性的有效手段。
通过将新能源发电装置与电池储能系统结合，可以平滑调节能源输出，提高新能源发电系统的可靠性和稳定性。
2.电力峰谷平衡：电池储能系统可以用于电力峰谷平衡。
在电力用电高峰期间，电池储能系统可以储存电能；在电力用电低谷期间，电池储能系统可以释放电能，以实现电力供需平衡。
3.储能管理系统：电池储能系统可以用于构建可再生能源储能系统，实现对峰谷电源的利用。
储能管理系统通过对能源的储存和释放进行控制，提高能源利用效率，减少对传统能源的依赖。
4.网络备份电源：电池储能系统可以用作网络备份电源。
当电网供电中断时，电池储能系统可以提供备用电源，确保关键设备的正常运行，提高供电的可靠性。
5.新能源汽车：电池储能系统是电动汽车的核心部件。

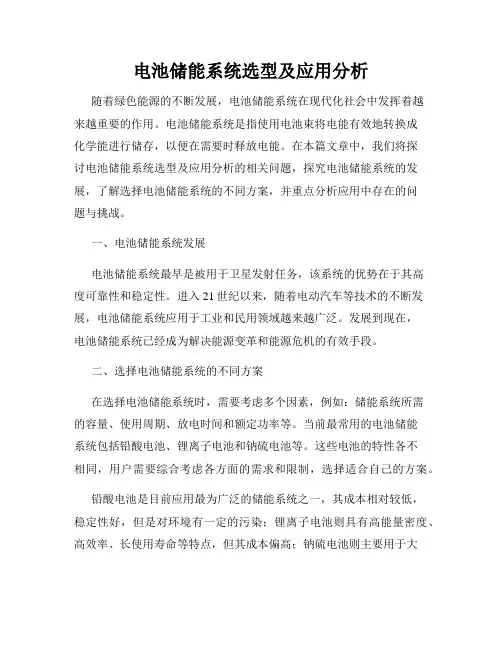

电池储能系统选型及应用分析
电池储能系统选型及应用分析随着绿色能源的不断发展，电池储能系统在现代化社会中发挥着越来越重要的作用。
电池储能系统是指使用电池束将电能有效地转换成化学能进行储存，以便在需要时释放电能。
在本篇文章中，我们将探讨电池储能系统选型及应用分析的相关问题，探究电池储能系统的发展，了解选择电池储能系统的不同方案，并重点分析应用中存在的问题与挑战。
一、电池储能系统发展电池储能系统最早是被用于卫星发射任务，该系统的优势在于其高度可靠性和稳定性。
进入21世纪以来，随着电动汽车等技术的不断发展，电池储能系统应用于工业和民用领域越来越广泛。
发展到现在，电池储能系统已经成为解决能源变革和能源危机的有效手段。
二、选择电池储能系统的不同方案在选择电池储能系统时，需要考虑多个因素，例如：储能系统所需的容量、使用周期、放电时间和额定功率等。
当前最常用的电池储能系统包括铅酸电池、锂离子电池和钠硫电池等。
这些电池的特性各不相同，用户需要综合考虑各方面的需求和限制，选择适合自己的方案。
铅酸电池是目前应用最为广泛的储能系统之一，其成本相对较低，稳定性好，但是对环境有一定的污染；锂离子电池则具有高能量密度、高效率、长使用寿命等特点，但其成本偏高；钠硫电池则主要用于大型电力系统的储能，其优势在于高效能和长寿命。
需要在项目的特殊需求下，选择适合的电池储能系统且确保其匹配性能和使用寿命。
三、应用中存在的问题和挑战尽管电池储能系统已经被广泛应用，但其中仍存在一些问题和挑战，如：安全问题、成本问题、稳定性问题、以及环境污染问题等。
此外，电池寿命、储存容量、环境温度和充放电效率等指标也需要考虑。
如果不合理使用电池储能系统，则会造成设备故障、能源浪费和环境污染等问题。
因此，选择合适的电池储能系统，对其进行规范式运维，以及采用有效的管理策略，能够在很大程度上减少问题和挑战。
如采用合适的管理方法，可以延长电池的寿命、提高电池的充放电效率，减少使用成本，降低环境污染。
储能系统电池pptx
储能系统电池的应用现状
01
02
03
电力储存
储能系统电池可以用于储 存电能，提高电力系统的 稳定性和可靠性。
分布式能源
储能系统电池可以作为分 布式能源的重要组成部分 ，提供能源的灵活调度和 管理。
电动汽车
储能系统电池是电动汽车 的重要组成部分，提供动 力和能源回收。
储能系统电池的发展趋势
01
02
03
技术创新
成本降低
政策支持
随着技术的不断进步，储能系统 电池的能量密度、寿命和安全性 将得到进一步提高。
随着规模效应和材料成本的降低 ，储能系统电池的价格将逐渐下 降，进一步推动其应用和发展。
政府对可再生能源和新能源的支 持将进一步推动储能系统电池的 应用和发展。
储能系统电池的技术挑战与解决方案
技术瓶颈
02
电池技术概述
电池的种类及特点
锂离子电池
具有高能量密度、长寿命、环保等优点， 是储能系统常用的电池类型。
镍氢电池
具有高能量密度、长寿命等优点，在某些 领域应用广泛。
铅酸电池
成熟、易维护，但能量密度较低，已逐渐 被锂离子电池取代。
钠硫电池
具有高能量密度、长寿命等优点，适用于 大规模储能系统。
电池的工作原理
锂离子电池工作原理
铅酸电池工作原理
通过锂离子在正负极之间的迁移实现电能的 储存和释放。
通过铅和二氧化铅之间的化学反应实现电能 的储存和释放。
镍氢电池工作原理
钠硫电池工作原理
通过金属氢化物和氢氧化物之间的化学反应 实现电能的储存和释放。
通过金属钠和硫之间的化学反应实现电能的 储存和释放。
电池的充电和放电
安全使用注意事项
电池储能系统测试和认证方案
北美储能适用标准
序号 1 2
标准 UL 9540A UL 1973
适用范围 评估热失控火焰传播的试验方法安全标准 储能电池安全标准
2.北美电池储能认证标准
二、 NRTL认证（UL标准）
北美储能适用标准
序号 1 2
标准 UL 1973 UL 9540A
适用范围 储能电池安全标准 评估热失控火焰传播的试验方法安全标准
UL 1973： 针对储能用电池、 电动轨道和铁路应用的辅助电池 ， 覆盖了各类锂电池、 液流电池以及高温钠电池等电池
测试项目 静电 辐射电磁场 电快速脉冲群 浪涌 电流注入 工频磁场 电压跌落和中断
电流谐波
闪烁
感谢聆听!
3.欧洲电池储能认证标准
三、 CB认证（IEC标准）
CB体系是国际电工委员会（IEC） 与欧洲电器设备合格测试国家委员会（CEE） 成立国际电 工委员会电工产品合格测试与认证组织（IECEE） ，建立了一套电工产品全球互相认可体系。 全 球 有 5 4 个国家 参加这一互 认制度 , 这一组织 的成员国及成 员机构正在不 断 扩大。 取得CB证 书后 ，可以较方便地转换成其它机构的认证证书 ， 由此取得进入相关国家市场的准入证。
1907/2006/ EC
HF POPS
HalogenFree无 卤 化 要 求
持 久 性 有 机 污 染 物 Persistent OrganicPollutants
电池储能系统设计
电池储能系统设计电池储能系统是一种能够将电能存储起来并在需要时释放的装置，广泛应用于能源领域。
本文将介绍电池储能系统的基本概念、设计原则和主要组成部分，旨在为读者提供关于电池储能系统设计的全面指导。
一、电池储能系统概述电池储能系统是一种将电能以化学能形式存储起来，并在需要时将其转化为电能输出的装置。
它在电网稳定性、再生能源利用和电动汽车等领域发挥着关键作用。
电池储能系统的设计要考虑到电池的类型、容量、效率等因素，并结合实际需求进行优化。
二、电池储能系统设计原则1. 安全可靠性：电池储能系统设计应考虑系统的安全性和可靠性，包括防火、防爆、防电击等措施，确保系统在长期运行过程中不发生意外事故。
2. 效率优化：电池储能系统设计应考虑能量转换的效率，包括充电和放电过程中的能量损失，以提高系统整体效率。
3. 高性能选材：电池储能系统设计应选择高性能的电池材料，如锂离子电池、钠硫电池等，以提高能量密度和循环寿命。
4. 智能控制：电池储能系统设计应结合智能控制技术，实现对电池的充放电管理、SOC（State of Charge，电池剩余容量百分比）估计、故障诊断等功能。
5. 可扩展性：电池储能系统设计应具备可扩展性，能够根据实际需求进行系统容量和功率的调整。
三、电池储能系统主要组成部分1. 电池组：电池储能系统的核心是电池组，它由多个电池单体组成，根据不同需求可以选择不同类型的电池，如锂离子电池、钠硫电池等。
2. 输入/输出系统：输入/输出系统包括电池充电回路和放电回路，它们通过电力电子设备实现电能的输入和输出。
3. 控制系统：电池储能系统的控制系统负责控制电池充放电过程，并监测电池状态，确保系统的安全运行。
4. 辅助设备：辅助设备包括温度监测装置、保护装置、故障诊断装置等，用于提高系统的安全性和可靠性。
四、电池储能系统设计步骤1. 确定需求：首先需要明确电池储能系统的需求，包括系统容量、功率、充放电速度等参数。
电池储能系统关键要素及安全性分析
电池储能系统关键要素及安全性分析随着能源需求的增长和可再生能源的普及，电池储能系统在能源领域的应用日益广泛。
电池储能系统作为能源存储和释放的关键环节，其性能和安全性备受关注。
本文将对电池储能系统的关键要素以及安全性进行分析，以期提供相关领域的参考和指导。
第一部分：电池储能系统的关键要素1. 电池技术选择电池储能系统的性能与所采用的电池技术密切相关。
常见的电池技术包括铅酸电池、锂离子电池、钠离子电池等。
不同的电池技术在能量密度、功率密度、循环寿命、成本等方面存在差异。
在选择电池技术时，需要综合考虑储能需求、安全性和经济性等因素。
2. 功率管理系统功率管理系统是电池储能系统的核心组成部分，用于管理电池的充电和放电过程，确保系统的高效运行。
功率管理系统需要具备准确测量电池状态、实时监控电池参数、控制电池的充放电过程等功能。
同时，功率管理系统还需要具备温度监控、电池均衡、故障诊断等功能，以提高系统的安全性和可靠性。
3. 储能容量和能量管理储能容量是衡量电池储能系统规模的重要指标。
根据不同的应用需求，需要合理确定储能容量，以满足日常能量需求和应对峰谷差异。
能量管理包括对电池充放电过程的控制和优化，以及对储能系统整体能量利用的管理。
合理的能量管理可以提高系统的效率和寿命。
第二部分：电池储能系统的安全性分析1. 火灾爆炸风险电池储能系统在充放电过程中，存在着可能引发火灾和爆炸的风险。
这可能是由于电池内部产生的热量积聚导致的。
因此，需要对电池储能系统进行合适的散热设计和温度控制，以降低火灾和爆炸的风险。
同时，需要采取有效的安全措施，如防火墙、烟雾探测器等，以减轻火灾的影响。
2. 电池老化和寿命管理电池老化和寿命管理是电池储能系统安全性的重要方面。
电池的老化过程会导致电池容量和性能的逐渐下降，从而影响系统的工作稳定性和可靠性。
因此，需要对电池进行定期检查和维护，推断电池的寿命和剩余容量，及时更换老化严重的电池，以确保系统的安全运行。
储能系统电池包标准
储能系统电池包的标准可以包括多个方面，如电池类型、电池数量、电池管理系统（BMS）、电池包的结构和尺寸等。
以下是一个可能的标准：电池类型：电池包通常使用锂离子电池，因为它们具有高能量密度、高功率输出、环保和可重复充电等特点。
此外，电池包也可以使用铅酸电池、镍氢电池等其他类型的电池，具体取决于应用场景和要求。
电池数量：电池包中的电池数量因应用场景而异，但通常至少包含几十个电池单元。
为了确保电池包的稳定性和安全性，需要合理配置电池的数量和布局。
电池管理系统（BMS）：BMS是电池包的核心组成部分，负责监控和管理电池的状态，包括电池的电压、电流、温度等参数。
BMS确保电池的安全和高效使用，同时提供报警和保护功能，如过充、过放、过温等保护。
结构：电池包的结构应该能够保护电池不受外部环境和内部因素的影响，同时方便安装和维修。
电池包的结构应该能够承受一定的冲击和振动，以确保其长期稳定运行。
尺寸：电池包的尺寸应该能够适应应用场景的要求，并考虑到运输、安装和维护的便利性。
电池包的尺寸应该与储能系统的其他组件相匹配，以确保整个系统的协调性和效率。
以下是一些具体的标准细节：1. 电池类型和数量：电池包应该使用锂离子电池，至少包含几十个电池单元。
根据应用场景的不同，电池数量可能会有所不同。
2. 电池管理系统（BMS）：BMS应该能够实时监控电池的状态，包括电压、电流和温度。
BMS 应该能够防止过充、过放、过温等危险情况的发生，并提供报警和保护功能。
3. 结构：电池包的结构应该能够承受一定的冲击和振动，同时保护电池不受外部环境和内部因素的影响。
电池包的外部应该采用防腐蚀材料，内部应该采用防火材料。
4. 尺寸：电池包的尺寸应该能够适应应用场景的要求，并考虑到运输、安装和维护的便利性。
如果储能系统需要与其他组件配合使用，电池包的尺寸也应该与其他组件相匹配。
5. 安全性：电池包应该符合相关安全标准，如UL认证等。
此外，电池包应该提供安全警示标志和操作说明，以确保用户的安全。
电化学储能系统讲解
电化学储能系统讲解目前主要的储能技术包括以下几种：1.电池储能系统：（电化学储能系统）主要是指利用电化学反储存电量的设备，包括铅酸电池、镍氢电锂离子电池等。
2.超级电容器储能系统：主要是通过分离电荷来进行能量储存，其能快速充放电且寿命长。
3.压缩空气储能系统：主要是将气体压缩储存在容器内，需要时再释放气体用于驱动发电机产生电能。
4.水泵蓄能系统：主要是将水泵抽到高处储存，需要时放水利用重力驱动涡轮机生成电能。
5.飞轮储能系统：主要是利用惯性储存能量，将转速设置在高速，这样就能够储存大量的能量。
即主要的储能方式有：机械储能、化学储能、电磁储能，本文中主要讨论化学储能。
储能系统架构电池储能系统（Battery Energy Storage System,BESS），主要由储能电池、功率转（Power Conversion System，PCS）、电池管理（Battery Management System，BMS），能量管理（Energy ManagementSystem）等几部分组成。
1)电池管理系统BMS：担任感知角色，主要负责电池的监测、评估、保护以及均衡等；2)能量管理系统EMS：担任决策角色，主要负责数据采集、网络监控和能量调度等；3)储能变流器PCS：担任执行角色，主要功能为控制储能电池组的充电和放电过程，进行交流直流的变换。
完整的电化学储能系统主要由：电池组、电池管理系统（BMS）、能量管理系统（EMS）、储能变流器（PCS）、其它电气设备。
电化学储能成本构成电化学储能系统主要有：∙电池组∙电池管理系统（Battery Management System，简称BMS）∙能量管理系统（Energy Management System，简称EMS）∙储能逆变器（Power Conversion System，简称PCS）∙电气设备构成。
最终应用场景包括电站、电网公司、工商业、家庭户用等。
●电池组电池组成本是电化学储能系统的主要成本，是未来产业链技术迭代和降成本的主要环节。
《储能系统用电池能量测量和验证导则》
《储能系统用电池能量测量和验证导则》1. 引言1.1 背景信息储能系统的发展情况随着社会经济的不断发展和人们生活水平的不断提高，能源消耗量也在不断增加，能源资源的稀缺性日益凸显。
新能源技术的发展和应用已成为当前能源领域的重要研究方向之一。
储能系统作为新能源技术的重要支撑，被广泛用于电力系统、交通运输、工业生产等领域，为解决能源供应不足、提高能源利用率、降低碳排放等问题发挥了重要作用。
随着储能系统的应用不断扩大，对其电池能量测量和验证导则的需求也逐渐增加。
电池能量作为储能系统的核心组成部分，其准确测量和验证对系统运行稳定性、效率和安全性具有重要意义。
制定相关的测量和验证导则显得尤为重要。
本文旨在探讨储能系统用电池能量测量和验证导则的相关内容，从储能系统概述、电池能量测量原理、验证导则制定、实施过程和数据分析等方面进行深入分析，以期为储能系统的规范化运行提供参考和支持。
1.2 研究目的本文旨在探讨储能系统用电池能量测量和验证导则的重要性和必要性，为促进储能系统的可靠运行和有效管理提供理论支持和实践指导。
具体研究目的包括：1. 分析电池能量测量在储能系统中的作用和意义，深入探讨电池能量测量对储能系统运行稳定性、性能优化和能源利用效率的影响。
2. 探讨电池能量测量的原理和方法，深入研究不同类型电池的特性及其对能量测量的影响因素，为制定相应的测量标准和导则提供理论基础。
3. 分析验证导则的制定过程和规范要求，探讨如何确保电池能量测量的准确性、可靠性和一致性，为储能系统能量管理提供可靠的数据支持。
4. 对储能系统电池能量测量的实施过程进行详细介绍，包括设备选型、数据采集、数据处理和结果分析等方面，为实际工程应用提供参考和指导。
通过以上研究目的的实现，本文旨在为提升储能系统用电池能量测量和验证导则的可靠性和实用性，推动储能技术的发展和应用，实现能源系统的智能化、绿色化和可持续化发展。
2. 正文2.1 储能系统概述储能系统是指将电能转化为储能形式，用于在需要供电时释放电能的系统。
电池储能系统及其在风—储孤网中的运行与控制
电池储能系统及其在风—储孤网中的运行与控制一、本文概述随着可再生能源，特别是风能的大力发展，电网稳定性问题日益凸显。
电池储能系统（Battery Energy Storage Systems，BESS）作为一种可快速响应、灵活调度的能源储存技术，对于提高电力系统的稳定性和可靠性具有重要作用。
特别是在风-储孤网（Wind-Storage Isolated Power System）中，BESS能够有效弥补风能的不稳定性和不可预测性，保证孤网系统的电力供应。
因此，研究电池储能系统及其在风-储孤网中的运行与控制，对于推动可再生能源的广泛应用和电力系统的智能化升级具有重要意义。
本文首先介绍了电池储能系统的基本原理、类型和特性，包括电池储能技术的发展历程、现状和未来趋势。
然后，详细分析了风-储孤网系统的结构特点、运行模式和面临的挑战，包括风能的不稳定性、孤网系统的供需平衡、电力质量等问题。
在此基础上，本文深入探讨了电池储能系统在风-储孤网中的运行策略和控制方法，包括储能系统的容量配置、充放电策略、能量管理策略、故障预测与应对等方面。
本文旨在通过理论分析和案例研究，为电池储能系统在风-储孤网中的应用提供理论支持和实践指导，推动可再生能源领域的技术创新和产业升级。
二、电池储能系统技术概述电池储能系统（Battery Energy Storage System，BESS）是现代电力系统中的重要组成部分，尤其在风-储孤网（Wind-Storage Island Network）中发挥着关键的作用。
BESS主要由电池组、电池管理系统（BMS）、能量管理系统（EMS）和相关辅助设备组成。
其中，电池组负责存储和释放电能，BMS则负责监控电池的状态，确保电池的安全运行，而EMS则负责整个系统的能量调度和优化。
电池储能系统的核心技术在于电池的选择和电池管理系统的设计。
目前，常用的电池类型主要包括锂离子电池、铅酸电池、镍镉电池和钠硫电池等。
储能系统用电池评价规范
储能系统用电池评价规范储能系统用电池评价规范是指对储能系统中所使用的电池进行评估和评价的一系列准则和标准。
随着储能技术的迅速发展，储能系统已广泛应用于各个领域，而电池是储能系统中最常用的储能设备之一、因此，对储能系统用电池的评价具有重要的意义。
下面将从电池的性能、安全性、可靠性和环境友好性等方面，对储能系统用电池评价规范进行详细阐述。
首先，储能系统用电池的性能是评价的重要指标之一、电池性能主要包括能量密度、功率密度、循环寿命、充电效率和放电效率等。
能量密度是指单位体积或质量的电池所能储存的能量。
功率密度是指单位体积或质量的电池所能输出的功率。
循环寿命是指电池在一定深度放电和充电循环中能够保持其性能的次数。
充电效率是指电池充电时所能够储存的能量与充电能量之间的比例。
放电效率是指电池放电时其储存的能量与释放的能量之间的比例。
通过对这些性能指标的评价，可以判断电池的储能能力和使用寿命，从而对其进行合理的使用和配置。
其次，储能系统用电池的安全性也是评价的关键因素之一、电池在充放电过程中可能会产生一些安全问题，如过热、短路、内部短路和爆炸等隐患。
因此，对储能系统用电池的安全性进行评价十分重要。
评价的内容包括电池的内阻、温度控制、热失控预防和防护装置等。
通过对这些指标的评价，可以确保电池在使用过程中不会产生安全隐患，有效保护使用者和设备的安全。
第三，储能系统用电池的可靠性也是评价的重要内容之一、可靠性是指电池在一定时间内能够正常工作的能力。
评价的内容主要包括电池的故障率、失效机制和失效率等。
电池的故障率是指电池在一定时间内发生故障的概率。
失效机制是指引起电池失效的原因，如容量衰减、极板腐蚀和内阻增加等。
失效率是指电池在一定时间内失效的比例。
通过对这些指标的评价，可以预测电池的寿命和失效情况，从而提前做好修复和更换。
最后，储能系统用电池的环境友好性也是评价的重要方面之一、环境友好性是指电池在制造、使用和废弃等过程中对环境的影响程度。
大容量 储能系统 电池分类
大容量储能系统电池分类
大容量储能系统中的电池种类繁多，根据不同的分类标准，可以分为以下几类：
1. 化学电池：这是最常见的电池类型，包括铅酸电池、锂离子电池、钠硫电池等。
化学电池的特点是能量密度高，但重量和体积较大。
2. 物理电池：利用相变原理工作的电池，如冰蓄电池。
这类电池的特点是容量大，寿命长，但效率一般。
3. 燃料电池：通过化学反应产生电能的电池，包括氢氧燃料电池、甲烷燃料电池等。
燃料电池的优点是能量密度高，功率大，但成本较高。
4. 超级电容器：一种特殊的电子设备，也被称为电化学电容器。
超级电容器具有极高的功率密度和快速充放电能力，但能量密度相对较低。
5. 其它电池：包括太阳能电池、风能电池等可再生能源电池。
这些电池利用太阳能或风能等自然能源转化为电能，具有环保、可持续性等优点。
总的来说，大容量储能系统中的电池种类丰富多样，不同类型的电池各有优缺点，需要根据具体应用场景和需求进行选择。
工商业储能的组成
工商业储能的组成
工商业储能系统通常由以下几个部分组成：
1. 电池：工商业储能系统的核心部分是电池，用于存储电能。
常见的电池类型包括锂离子电池、铅酸电池和钠硫电池等。
2. 逆变器：逆变器将电池存储的直流电转换为交流电，以供工商业设备使用。
逆变器还可以控制电池的充电和放电过程，以确保电池的安全和寿命。
3. 电池管理系统（BMS）：BMS 用于监测电池的状态，包括电池的温度、电压、电流和容量等。
BMS 还可以控制电池的充电和放电过程，以确保电池的安全和寿命。
4. 能量管理系统（EMS）：EMS 用于监测和控制整个储能系统的运行，包括电池、逆变器和负载等。
EMS 可以根据负载需求和电网情况，自动控制电池的充电和放电过程，以实现能量的最优利用。
5. 冷却系统：由于电池在充电和放电过程中会产生热量，因此需要冷却系统来维持电池的温度在适宜范围内。
常见的冷却系统包括空气冷却和液体冷却等。
6. 外壳和安装结构：工商业储能系统需要一个外壳来保护电池和其他组件，同时还需要一个安装结构来将储能系统安装在工商业场所中。
以上是工商业储能系统的基本组成部分，不同的系统可能会根据具体需求和应用场景有所不同。
电池储能系统的构成
电池储能系统的构成随着能源需求的增加和可再生能源的快速发展，电池储能系统逐渐成为解决能源储存和平衡供需的关键技术之一。
电池储能系统由多个组件组成，包括电池组、电池管理系统、电池充放电控制器等。
本文将从这些方面对电池储能系统的构成进行详细介绍。
一、电池组电池组是电池储能系统的核心组件，其作用是将电能转化为化学能进行储存，并在需要时将储存的能量转化为电能输出。
电池组由多个电池单元组成，常见的电池单元有铅酸电池、锂离子电池等。
电池组的容量决定了系统能够储存的能量大小，不同的应用场景对电池组的容量需求不同。
二、电池管理系统电池管理系统（BMS）是电池储能系统的智能控制核心，负责监测和管理电池组的状态，确保其正常运行和安全性。
BMS可以实时监测电池组的电压、电流、温度等参数，并通过算法进行数据分析和处理，以最大限度地提高电池的使用寿命和性能。
此外，BMS还具备故障预警和保护功能，可以及时发现和处理电池组的异常情况，确保系统的安全运行。
三、电池充放电控制器电池充放电控制器是电池储能系统的关键部件，负责控制电池组的充电和放电过程，确保其在不同工况下的正常运行。
电池充放电控制器可以根据电网的需求进行充放电策略的调整，实现对电池组的最优控制。
此外，电池充放电控制器还具备电池组的保护功能，能够监测和控制电池组的充放电电流、电压等参数，以保证电池组的安全运行。
四、电池能量转换器电池能量转换器是电池储能系统的关键部件，用于将电池组储存的直流能量转换为交流能量，以满足电网或负载的需求。
电池能量转换器一般包括逆变器和变压器两部分。
逆变器负责将直流电能转换为交流电能，变压器则用于调整输出电压的大小和稳定性。
五、监测系统监测系统是电池储能系统的重要组成部分，用于实时监测和记录系统的运行状态和性能指标。
监测系统可以监测电池组的电压、电流、温度等参数，并将数据传输到上位机进行分析和处理。
通过监测系统，用户可以及时了解电池储能系统的工作情况，实现对系统的远程监控和管理。
大容量 储能系统 电池分类
大容量储能系统电池分类
根据不同的储能技术和电化学原理，大容量储能系统的电池可以分为以下几类：
1. 锂离子电池：锂离子电池是目前最常用的大容量储能系统电池。
它具有高能量密度、长循环寿命和较低的自放电率。
锂离子电池广泛应用于电动汽车、电网储能和可再生能源储能等领域。
2. 铅酸电池：铅酸电池是一种成熟的储能技术，具有低成本、可靠性和较长的使用寿命。
它广泛应用于备用电源、太阳能和风能储能系统等领域。
3. 钠硫电池：钠硫电池是一种高温电池，由钠和硫组成。
它具有高能量密度和长循环寿命，适用于大规模储能系统，如电网储能。
4. 镍镉电池：镍镉电池是一种可充电电池，具有高能量密度和长寿命。
它广泛应用于航空航天、通信和军事领域。
5. 镍氢电池：镍氢电池是一种高性能储能电池，具有较高的能量密度和较长的寿命。
它广泛应用于电动汽车、混合动力车辆和太阳能储能系统等领域。
除了以上几种电池，还有其他一些新兴的大容量储能系统电池技术，如钠离子电池、锌空气电池等。
随着科学技术的不断进步，未来可能会有更多新型电池出现。
储能电池有哪几种储能系统中的电池种类介绍
储能电池有哪几种储能系统中的电池种类介绍储能电池是指可以在电化学过程中储存和释放电能的装置，是储能系统中最常用的一种能量存储设备。
根据不同的工作原理和用途，储能电池可以分为多种类型，下面将介绍一些常见的储能系统中的电池种类。
1. 铅酸电池（Lead-acid battery）铅酸电池是一种较为传统的储能电池，它以铅和铅氧化物为电极材料，硫酸为电解液。
铅酸电池具有低成本、长寿命和良好的自放电特性，广泛应用于起动电池、备用电源等领域。
2. 锂离子电池（Lithium-ion battery）锂离子电池是目前应用最广泛、技术最成熟的储能电池之一、它由锂盐和碳负极构成，电解质一般采用有机溶剂。
锂离子电池具有高能量密度、长循环寿命和低自放电率等特点，广泛用于电动汽车、移动设备和储能系统等领域。
3. 钠离子电池（Sodium-ion battery）钠离子电池是一种新型的储能电池技术，它以钠盐和碳负极构成，电解质可使用固态或液态体系。
钠离子电池具有丰富资源、低成本和高能量密度等优势，适用于大规模能量存储和长时间运行的应用。
4. 镍氢电池（Nickel-hydrogen battery）镍氢电池是一种具备高能量密度和高功率密度的储能电池技术，它由金属氢化物为负极材料，镍为正极材料，电解质一般采用密封的碱性水溶液。
镍氢电池具有长循环寿命、低自放电率和较好的环境适应性，在航空航天和通信领域得到广泛应用。
5. 燃料电池（Fuel cell）燃料电池是一种直接将化学能转化为电能的储能装置，其工作原理是通过氧化还原反应来产生电流。
根据不同的燃料和工作温度，燃料电池可以分为不同的类型，如氢氧燃料电池、甲醇燃料电池和固体氧化物燃料电池等。
燃料电池具有高效率、无排放和灵活性好等特点，适用于移动设备、交通运输和局部电网等领域。
除了以上介绍的几种储能电池，还有其他类型的电池如锌锰电池、锌空压电池和钠硫电池等，都在不同程度上应用于储能系统中。
电池储能系统的构成
电池储能系统的构成目录1.前言 (1)2.电池系统 (1)3.电池管理系统(BMS) (2)4.电力转换系统(PCS)或混合逆变器 (3)5.连接器和接线 (3)6.控制系统 (6)7. HVAC(电池供暖、通风和空调) (8)8.电池灭火系统 (9)9. SCADA(监控和数据采集系统) (9)10.能源管理系统(EMS) (9)1.前言电池储能在当今的能源结构中发挥着重要作用。
除了商业和工业应用之外，电池储能还使电网变得更加灵活和有弹性。
它允许电网运营商在资源丰富时存储太阳能和风能产生的能量，然后在需要时释放这些能量。
对于储能行业的任何工作人员，尤其是开发商和EPC来说，必须对关键电池储能系统组件以及这些组件如何协同工作有一个总体了解。
储能系统中使用的电池有许多不同的化学成分。
我们将重点关注基于锂的系统，这是增长最快、部署最广泛的类型，占市场份额的90%以上。
让我们更详细地了解一下电池储能系统(BESS)的关键组件。
2.电池系统电池是BESS中的关键组件；它储存能量以备需要时使用。
该电池由固定数量的锂电池组成，这些锂电池在框架内串联和并联，形成一个模块。
然后将模块堆叠并组合形成电池架。
电池架可以串联或并联，以达到电池储能系统所需的电压和电流。
这些机架是创建大型高功率BESS的构建块。
电池到机架的堆积情况。
3.电池管理系统(BMS)任何锂基储能系统都必须具有电池管理系统(BMS)。
BMS是电池系统的大脑，其主要功能是保护电池在各种运行场景下免受损坏。
为了实现这一目标，BMS必须确保电池在多个关键参数的预定范围内运行，包括充电状态(SoC)、健康状态(SOH)、电压、温度和电流。
更复杂的电池管理系统具有多层框架，可以实时监控和保护BESS内的电池，不仅在电池级别，而且在模块、电池组和系统级别。
BMS持续监控电池的状态，并使用特定于应用的算法来分析数据、控制电池的环境并对其进行平衡。
这对于电池的热管理至关重要，有助于防止热失控。
储能电池有哪几种？储能系统中的电池种类介绍
储能电池有哪几种？储能系统中的电池种类介绍1、铅酸电池铅酸电池是一种电极重要由铅及其氧化物制成，电解液是硫酸溶液的蓄电池。
铅酸电池放电状态下，正极重要成分为二氧化铅，负极重要成分为铅;充电状态下，正负极的重要成分均为硫酸铅。
铅酸电池优点有：安全密封、泄气系统、维护简单、使用寿命长、质量稳定、可靠性高;缺点就是铅的污染较大，能量密度低(也就是过于笨重)。
2、镍系电池镍氢电池是一种性能良好的蓄电池。
镍氢电池正极活性物质为Ni(OH)2(称NiO电极)，负极活性物质为金属氢化物，也称储氢合金(电极称储氢电极)，电解液为6mol/L 氢氧化钾溶液。
镍氢电池优点有：能量密度高、充放电速度快、重量轻、寿命长、无环境污染;缺点就是轻微记忆效应、管理问题较多、易形成单体电池隔板熔化。
3、锂系电池锂离子电池是一类由锂金属或锂合金为负极材料、使用非水电解质溶液的电池，由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。
随着科学技术的发展，现在锂离子电池已经成为了主流。
锂离子电池优点有：使用寿命长、储存能量密度高、重量轻、适应力强;缺点就是安全性差、易爆炸、成本高、使用条件受限制。
4、液流电池液流储能电池是一类适合于固定式大规模储能(蓄电)的装置，相比于目前常用的铅酸蓄电池、镍镉电池等二次蓄电池，具有功率和储能容量可独立设计(储能介质存储在电池外部)、效率高、寿命长、可深度放电、环境友好等优点，是规模储能技术的首选技术之一。
液流电池优点有：布局灵活、循环寿命长、反应快次、不会出现有害的发射;缺点就是能量密度相差很大。
5、钠硫电池钠硫电池是一种以金属钠为负极、硫为正极、陶瓷管为电解质隔膜的二次电池。
在一定的工作度下，钠离子透过电解质隔膜与硫之间发生的可逆反应，形成能量的释放和储存。
钠硫电池优点有：比能量高达760Wh/kg、没有自放电现象、放电效率几乎可达100%、寿命可以达到10～15年;缺点就是高温350℃熔解硫和钠。
储能系统产品介绍
储能系统产品介绍储能系统是指能够将电能转化为其他形式进行存储，以便在需要时进行释放的装置。
储能系统主要包括电池储能系统、超级电容储能系统、压缩空气储能系统、动能储能系统等多种类型。
下面将对这些储能系统进行详细介绍。
1.电池储能系统电池储能系统是一种将电能转化为化学能进行储存的装置。
电池储能系统可以根据电池的类型不同分为铅酸电池储能系统、锂离子电池储能系统、钠硫电池储能系统等多种类型。
其中，锂离子电池储能系统因其高能量密度、长寿命和环境友好等特点而得到广泛应用。
电池储能系统可以用于应对电网峰值需求、电动汽车充电等领域。
2.超级电容储能系统超级电容储能系统（Supercapacitor Energy Storage System，简称SCES）是一种将电能转化为静电能进行储存的装置。
超级电容储能系统具有高功率密度、长寿命、快速充放电和高效率的特点，能够满足瞬态负载需求。
超级电容储能系统可以用于电动汽车、电力系统调峰填谷等领域。
3.压缩空气储能系统4.动能储能系统动能储能系统是一种将电能转化为机械能进行储存的装置。
动能储能系统常见的类型有飞轮储能系统和重力储能系统。
飞轮储能系统通过将电能转化为旋转动能进行储存，具有高能量密度和快速充放电的特点。
重力储能系统则通过将电能转化为重力势能进行储存，具有长寿命和高效率的特点。
动能储能系统可以用于调峰填谷、智能电网等领域。
储能系统在能源领域起到了举足轻重的作用，可以调节电网负荷，平衡供需关系，提高电力系统的可靠性和稳定性。
随着可再生能源的快速发展和能源存储技术的突破，储能系统的应用前景越来越广阔。
未来，储能系统将在电力系统、交通运输、智能电网等领域发挥更大的作用，促进能源的可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂电池
kW－MW
额定能量 4~10小时 1~ 20小时 1秒~30分 2秒~5分
1~10秒 1~30秒 分钟~小时 1~20小时
数小时 分钟~小时
特点
适于大规模，技术成熟。响应慢 ，需要地理资源
适于大规模。响应慢，需要地理 资源
比功率较大。成本高、噪音大
响应快，比功率高 成本高、维护困难
响应快，比功率高 比能量太低
储能系统
• 优点 • 储能量大 • 且储存高压空气的时间长可 达一年
• 难点 • 找到合适的能储存压缩空气 的场所难
• 应用领域： • 调峰填谷 • 平稳大规模可再生发电
• 铅酸电池储能
储能系统
• 优点 • 响应速度快：ms级； • 可以根据应用需要，实现kW～ 50MW规模；
• 缺点 • 循环寿命短 • 倍率充放电特性差 • 且温度对其使用寿命和运行特性 亦有影响 • 需要定期对电池维护
Voltage(V)
Voltage(V)
锂离子电池简介
High Rate Discharge Characteristics @(25°C)
061080100703
3.8
0.2
3.6
C
3.4
0.5
C
3.2
1C
3.0
2C
2.6
3C
2.4 0
10
20
30
40
50
60
70
80
Capacity (Ah)
• 应用领域 • 备用电源 • 调频控制 • UPS • 电能质量
• NAS电池储能
储能系统
• 优点 • 储能密度高：1000Wh/L • 可高功率放电：10C • 循环寿命高，4500次（90％DOD） • 转换效率：80－90％；
• 缺点 • 需工作温度在300-350℃ • 电池工作时需要一定的加热保温 • 需要设置防爆和防腐安全保护
✓ 中国锂资源丰富； ✓ 锂离子电池材料和成品制造过程不高耗能，也不借助于贵重金属 ✓ 属于环保类产品
• 锂离子电池的工作原理 • 锂离子电池的安全性
锂离子电池简介
锂离子电池简介
• 锂离子电池的类型
–钴酸锂 –锰酸锂 –三元 –磷酸铁锂 –钛酸锂
• 能量密度
–钴酸锂>三元>锰酸锂>磷酸铁锂>钛酸锂
响应快，比功率高。成本高、储 能量低
技术成熟，成本低 寿命短，环保问题
寿命长，可深放，适于组合，效 率高，环保性好。但储能密度稍 低
比能量与比功率较高。高温条件 、运行安全问题有待改进
比能量高。成组寿命、安全问题 有待改进
应用场合
日负荷调节，频率控制和系 统备用
调峰、调频，系统备用，风 电储备
调峰、频率控制、UPS和电 能质量
广 ，
从
负荷均衡 可靠供电
贯
几
电能质量
穿
十
配电侧
发
千
削峰填谷 无功支撑 电能质量 可靠供电
输
瓦
用户侧
变
到
电能质量 可靠供电
配
几
电压支撑
用
百
电
兆
系
瓦
统
• 储能的手段有哪些？
–电化学储能
• 铅酸电池 • 液流电池 • 钠硫电池 • 镍氢电池 • 镍镉电池 • 锂离子电池
储能系统
–物理储能
• 抽水储能 • 压缩空气储能 • 飞轮储能
✓ 铅酸90%；液流电池75%；钠硫电池85%
锂离子电池已经形成规模的产业链
✓ 动力电池需求带动中国锂离子产业 ✓ 液流电池和钠硫电池目前还是少数几家垄断技术局面
锂离子电池性能具有巨大提高的空间
✓ 循环寿命、动态响应能力、倍率特性、成组规模均不断提高 ✓ 新型锂离子电池研究技术储备较强
锂离子电池成本具有巨大下降空间
High Rate Discharge Characteristics @(25°C) 061060800437
储能系统
• 性能对比
储能类型
典型额定功率
机 抽水储能 100 ~ 2000MW
械 储
压缩空气
10 ~ 300MW
能
飞轮储能 5kW ~ 10 MW
电 超导储能
磁 储
高能电容
能
超级电容
10kW~50MW 1~10MW 10kW~1MW
铅酸电池
电 化
液流电池
学
储 能
钠硫电池
kW~50MW 5kW~100MW 100kW-100MW
输配电稳定、抑制振荡
输电系统稳定、电能质量控 制
可应用于定制电力以及 FACTS
电能质量、电站备用、黑启 动
电能质量、备用电源、调峰 填谷、能量管理、可再生储 能、EPS
电能质量、备用电源、调峰 填谷、能量管理、可再生储 能、EPS
电能质量、备用电源、UPS
储能系统
锂离子电池储能是目前转换效率最高的储能方式；
• 应用领域 • 负荷调峰 • UPS • 可再生储能 • 电能质量
• 液流电池储能
储能系统
• 优点 • 循环寿命长（10000次以上）； • 可100％深度放电，可倍率充放； • 系统设计的灵活性大且受场地限制小； • 电池系统环保、安全；
• 缺点 • 储能密度不高 • 需要辅助液泵。
• 应用领域 • 负荷调峰 • UPS • 可再生储能 • 电能质量；
–电磁储能
• 超导储能 • 超级电容储能
• 抽水储能
储能系统
• 优点 • 技术上成熟可靠 • 其容量可以做得很大，仅受 到水库库容的限制。
• 缺点 • 建造受到地理条件的限制 • 在抽水和发电两个过程中都 有能量损失。
• 应用领域 • 调峰填谷 • 系统调频 • 大规模风场电存储和调度。
• 压缩空气储能
储能系统用锂离子电池 及其管理系统
北京市亿能 2011-7
• 储能技术 • 锂离子电池简介 • 锂离子电池管理系统
报告内容
• 为什么要储能？
–削峰填谷 –改善电能质量 –辅助可再生能源并网
储能系统
储能系统
• 为什么要储能？
容
应
量
用
范
范
围
发电侧
围
大 ，
输电侧
系统稳定 无功支撑
频率控制 旋转备用 负荷均衡 出力优化
• 锂离子电池储能
储能系统
• 优点 • 锂是自然界里最轻的金属元 素，比重仅及水的一半，同 时它又具有最低的电负性， 电极电位是-3.045V。所以选 择适当的正极与其相匹配， 可以获得较高的电动势和高 的比能量。 。 • 其储能密度：100-300Wh/L; • 循环寿命：2000~5000次 (80％DOD)； • 转换效率：90-98%; • 响应速度：ms级；
• 安全性
–钴酸锂<三元<锰酸锂<磷酸铁锂<钛酸锂
• 循环性能
–钴酸锂<锰酸锂<三元<磷酸铁锂<钛酸锂
• 锂离子电池的工作原理
–充放电原理 –过充电原理 –过放电原理 –高温运行原理 –低温运行原理 –过电流原理 –长期搁置原理
锂离子电池简介
• 锂离子电池的特性表征参数
–电压 –容量 –内阻
– SOC –倍率 –寿命 –工作温度
