发电机并网方式
风电发电机并网的方式讲解
控制系统
电网
空载并网的优点
通过对发电机转子交流励磁电流的调节 与控制，就可在变速运行中的任何转速 下满足并网条件，实现成功并网，这是 这类新型发电方式的优势所在。
很好的实现了定子电压的控制，实现简 单，定子的冲击电流很小，转子电流能 稳定的过渡，
b.带独立负载的并网方式
并网前发电机带负载运行，根据电网信息和定子电 压、电流对风力发电机进行控制。
此时自动并网开关尚未动作，发电机通 过双向的晶闸管平稳的接入电网。发电 机平稳运行后，双向晶闸管出发脉冲自 动关闭。发电机输出电流不再经过双向 晶闸管而是通过已闭合的自动开关触点 流向电网。
两种软并网的差异
第一种方式所选用的是高反压双向晶闸管的电 流允许值比第二种方式的要大得多。这是因 为第一种方式要考虑到能达到发电机的额定 电流值，第二种方式只要通过略高于发电机 空载时的电流就可以满足要求。但需要采用 自动并网开关，控制回路也略显复杂。
对电网时刻控制要求精确，若控制不当，则有 可能产生较大的冲击电流，以致并网失败。
6
恒速恒频异步风力发电机及其并网方式及 特点
主要内容：
异步风力发电机的并网方式
a.恒速笼型异步风力发电机系 统
8
异步发电机的并网结构
异步风力发电机的并网方式
直接并网方式 准同步并网方式 捕捉式准同步快速并网 降压并网方式 软并网方式
降压并网图示
异步电 机
电抗器
电网
无 功 补 偿
软并网（SOFT CUT-IN）技术
采用双向晶闸管的软切入法，使异步发电机并网， 其连接方式有两种
1，异步风力发电机通过(或双向)晶闸管软切入装置 与电网直接相连，异步风力发电机在接近同步速时， 晶闸管的控制角在1800一0o之间逐渐同步打开，晶 闸管的导通角也在0o一1800之间逐渐同步打开，当 异步风力发电机滑差为零时，晶闸管全部导通，这 时短接已全部导通的晶闸管，异步风力发电机输出 电流直接流向电网，风电机组进入稳态运行阶段。
发电机并网方案
发电机并网方案1. 简介发电机并网方案是指将独立发电机连接到电网系统中，实现两者之间的相互衔接和共享电能的方案。
本文将介绍发电机并网的基本原理、常用的发电机并网方案，以及在实际应用中可能遇到的问题和解决方法。
2. 发电机并网的基本原理发电机并网的基本原理是通过控制发电机的电压、频率和功率因数，使其与电网系统保持同步，并实现电能的双向传输。
主要包括以下几个方面：2.1 发电机同步与调节在并网过程中，首先需要将发电机同步到电网系统的频率和电压水平。
通过调节发电机的励磁电流和转速，使其与电网系统保持同步，即频率和相位匹配。
同时，还需要调节发电机的电压，使其与电网系统的电压水平保持一致。
2.2 功率控制与功率因数调节发电机并网时需要控制发电机的输出功率，使其满足电网系统的需求，并与电网系统之间实现有功功率的平衡。
此外，还需要根据电网系统的要求，调节发电机的功率因数，即改变发电机的无功功率输出，以提高系统的功率因数。
2.3 保护与安全在发电机并网过程中，需要对发电机和电网系统进行保护，以防止电网过载、过电压、过频等问题。
在发生故障时，还需要实现快速的断开并网，以避免对发电机和电网系统造成不可逆的损坏。
3. 常用的发电机并网方案目前，常用的发电机并网方案主要包括并联运行、无功补偿以及电网侧控制等方式。
3.1 并联运行并联运行是指将发电机与电网系统直接连接，通过并联运行，实现共享电能。
此方案具有结构简单、成本较低等优点，适用于小型发电机组，并且要求发电机的负荷特性与电网系统的负荷需求相匹配。
3.2 无功补偿无功补偿是通过控制发电机的励磁电流，调节发电机的无功功率输出，以实现对电网系统的功率因数补偿。
通过无功补偿，可以提高系统的功率因数，减少无功功率的流动，提高电网系统的稳定性。
3.3 电网侧控制电网侧控制是通过在电网系统侧设置控制装置，对发电机进行监测和控制。
通过对电网侧控制装置的调节，可以实现对发电机输出功率和功率因数的调整，确保发电机与电网系统之间的匹配和协调。
发电机并网方案
发电机并网方案概述：发电机并网方案是指将独立发电机与公共电网连接，将其生成的电能注入公共电网，以满足大型电网的需求或实现电能的共享。
发电机并网方案具有重要的经济和环保意义，能够提高电力供应的可靠性和稳定性，同时也能够促进可再生能源的利用。
1. 并网技术分类发电机并网方案的技术分类主要包括直流/交流变流器技术和交流直接并网技术。
1.1 直流/交流变流器技术直流/交流变流器技术是发电机并网方案中常用的一种技术。
该技术通过将直流产生的电能转换为交流电，以满足电网的需求。
直流/交流变流器技术具有高效率、调节能力强等优点，适用于中小型发电机的并网。
1.2 交流直接并网技术交流直接并网技术是指将发电机直接与公共电网相连，不经过变流器转换。
该技术适用于大型发电机的并网，能够提高系统的稳定性和可靠性。
2. 发电机并网方案的要素发电机并网方案的实施涉及到许多要素，包括电压、频率、功率因数、电流和电压波动等。
2.1 电压发电机与公共电网并网时，双方的电压需要保持一致。
因此，发电机并网方案需要考虑电压匹配，以确保电能的稳定注入。
2.2 频率发电机并网方案中，发电机和公共电网的频率需要同步。
在并网前，需要对发电机进行频率调整，以满足公共电网的频率要求。
2.3 功率因数发电机并网方案需要考虑功率因数的调节。
发电机的功率因数对电网的稳定性和电能的质量具有重要影响，因此需要通过控制发电机的功率因数，以达到并网要求。
2.4 电流和电压波动发电机并网过程中，电流和电压的波动需要控制在一定范围内，以确保电能的稳定注入。
为了实现这一目标，可以通过控制发电机的稳态和瞬态响应，对电流和电压进行调节。
3. 发电机并网方案的应用领域发电机并网方案适用于许多应用领域，包括风力发电、太阳能发电、水力发电和生物质发电等。
这些可再生能源的利用对能源结构的优化具有重要意义，通过发电机并网方案，可以将这些能源转化为电能并注入公共电网，以满足日益增长的电力需求。
发电机并网
双馈异步发电机变速恒频的特点，适应了风 力发电机组转速范围大的运行方式，其功率因 数可调的特点，有利于风电场接入点的电网电 压稳定性。 双馈异步发电机所配变频器功率较小，只有 总功率的30%左右，故风力发电机组整体的价 格较低。 同步发电机应用在发电机组中，需要用全功 率变频器，导致风力发电机组整体成本较高。 双馈异步发电机的缺点是有滑环结构，需要 经常维护。
风力发电机并网
一、双馈异步发电机并网方式简介 二、华锐风机并网方式简介 三、GE风机并网方式简介
一、双馈异步发电机并网方式简介
1.双馈异步发电机
发电机的定子直接连接到电网上，转子 和变流器相连。当风力驱动发电机旋转 时，在变流器的控制下，发电机把机械 能转换成电能向电网馈电。
• 实际运行中，如果转子的机械转速nr2与 三相交流电流在转子表面产生的旋转磁 场的转速nr1(两者方向可以相同或相反) 之和等于电网频率为50Hz的发电机的同 步转速ns，即nr1±nr2=ns，此时在发电 机气隙中形成的同步旋转磁场就会在发 电机定子绕组中感应出频率为50Hz的感 应电势。 •
二、华锐风机并网方式简介
• 1. 预充电(S2)：防止高频滤波器件过流。 预充电接触器吸和，变频器直流母排充 电至970DC左右，网侧变频器工作，母 排直流电压经网侧变频器逆变使A点电压 渐升为690AC，且电流值为57A。如果没 有预充电环节，直接吸和网侧接触器， 会使A点瞬间过电流。
• 2. 网侧变频器接触器闭合(S6)。网侧变频 器接触器闭合，同时预充电接触器断开， 能量从网侧经变频器至直流母排，母排 电压为1050DC，网侧变频器提供系统所 需无功能量，包括变压器、高频滤波装 置等。
谢谢！
2. 主要三种并网方式 交流励磁变速恒频发电机采用双馈型异步发电机,与传 统的直流励磁同步发电机以及通常的异步发电机相比, 其并网过程有所不同。采用交流励磁后,可根据电网电 压和发电机转速来调节励磁电流, 进而调节发电机输出 电压来满足并网条件,因而可在变速条件下实现并网 。 变速恒频风力发电机组的并网方式主要有空载并网,带 独立负载并网,孤岛并网。其中,空载并网和带独立负载 并网2种方式中,转子励磁变换器直接与电网相连,双馈 电机定子与电网经过开关相连,而孤岛并网方式则是定 子与转子励磁变换器直接连接,再经过开关连接到电网, 电网经过预充电变压器与直流母线连接。
第二章 风力发电机组并网方式分析
2风力发电机组并网运行方式分析2.1风力发电系统的基本结构和工作原理风力发电系统从形式上有离网型、并网型。
离网型的单机容量小(约为0．1～5 kW，一般不超过10 kW)，主要采用直流发电系统并配合蓄电池储能装置独立运行；并网型的单机容量大(可达MW级)，且由多台风电机组构成风力发电机群(风电场)集中向电网输送电能。
另外，中型风力发电机组(几十kW到几百kW)可并网运行，也可与其它能源发电方式相结合(如风电一水电互补、风电一柴油机组发电联合)形成微电网。
并网型风力发电的频率应保持恒等于电网频率，按其发电机运行方式可分为恒速恒频风力发电系统和变速恒频风力发电系统两大类。
2.1.1恒速恒频风力发电系统恒速恒频风力发电系统中主要采用三相同步发电机(运行于由电机极对数和频率所决定的同步转速)、鼠笼式异步发电机(SCIG)。
且在定桨距并网型风电机组中，一般采用SCIG，通过定桨距失速控制的风轮使其在略高于同步转速的转速(一般在(1～1．05)n)之间稳定发电运行。
如图2.1所示采用SCIG的恒速恒频风力发电系统结构示意图，由于SCIG在向电网输出有功功率的同时，需从电网吸收滞后的无功功率以建立转速为n的旋转磁场，这加重了电网无功功率的负担、导致电网功率因数下降，为此在SCIG机组与电网之间设置合适容量的并联电容器组以补偿无功。
在整个运行风速范围内(3 m／s < <25 m／s),气流的速度是不断变化的，为了提高中低风速运行时的效率，定桨距风力1发电机普遍采用三相(笼型)异步双速发电机，分别设计成4极和6极，其典型代表是NEGMICON 750 kW机组。
风图2.1采用SCIG的恒速恒频风力发电系统恒速恒频风力发电系统具有电机结构简单、成本低、可靠性高等优点，其主要缺点为：运行范围窄；不能充分利用风能(其风能利用系数不可能保持在最大值)；风速跃升时会导致主轴、齿轮箱和发电机等部件承受很大的机械应力。
发电机手动并网和自动并网步骤

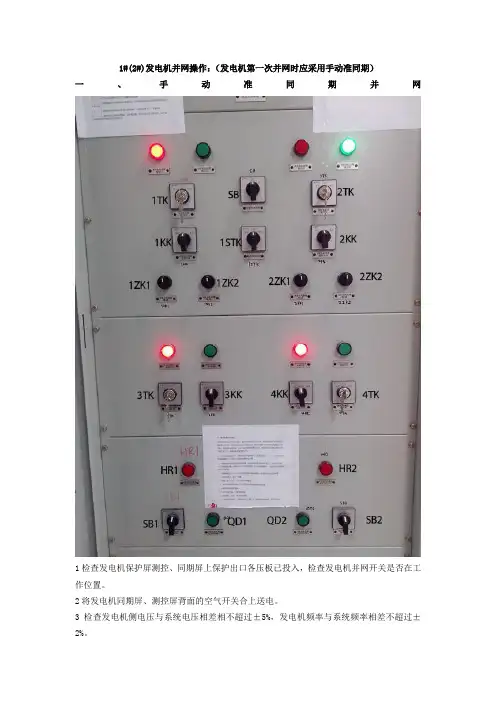

1#(2#)发电机并网操作：（发电机第一次并网时应采用手动准同期）一、手动准同期并网1检查发电机保护屏测控、同期屏上保护出口各压板已投入，检查发电机并网开关是否在工作位置。
2将发电机同期屏、测控屏背面的空气开关合上送电。
3检查发电机侧电压与系统电压相差相不超过±5%，发电机频率与系统频率相差不超过±2%。
4 将转换开关SB1(SB2)打到投入位置。
5 待1DEH （2DEH）允许同期信号灯HR1(HR2)灯亮后，进行手动同期操作。
6将手动/自动同期选择开关1TK(2TK)置于“手动”位置。
7 将手动同期调整开关1STK打到“粗调”位置。
8调整发电机电压频率，通过手动增磁/减磁选择开关1ZK1(2ZK1)使发电机电压与系统电压相等。
通过手动增频/减频选择开关1ZK2(2ZK2)使发电机频率与系统频率相等。
9当发电机的频率与电压接近系统频率与电压时，将手动同期转换开关1STK打至“精调“位置。
10将同期闭锁快关SB打到“同期闭锁”位置（即开关“退出”位置）。
11观察同期表无卡跳现象，观察同期表指针缓慢转至差5度至12点钟时，转动转换开关1KK （2KK）红灯亮发电机并网成功。
12将手动自动选择开关1TK(2TK)、手动同期调整开关1STK打至“切除”位置，将SB1(SB2)打到断开位置。
13进行合闸后全面检查，通知汽机“已并列”。
通知调度发电机并网。
14通知汽机按照规定接待有功负荷，并密切注意无功负荷的变化，及时进行调整。
（此时调节器在电压调节方式下运行）。
15当有功负荷稳定时，可将励磁调器上方式选择开关4QK打至“恒COSΦ”控制或打至“恒无功”控制。
16 为了防止非同期并列以下三种情况不能合闸：16.1 同期表指针经过同期点时转速过快，说明发电机频率与系统频率相差较大，不能合闸。
16.2 同期表经过同期点时转速不稳有跳动，可能同期表卡涩，不能合闸。
16..3 同期表经过同期点的瞬间，也不能合闸，因为此刻以无导前时间，由于操作机构的延迟可能合在非同期点上。
风力发电机并网讲解
2020/10/1
13
双馈式风力发电机及其并网
双馈风力发电机为定子绕组直接接入交流电网，转子绕组由频 率、幅值、相位可调的变流器提供三相低频励磁电流的新型电 机，当转子绕组通过某一频率的交流电时，就会产生一个相对 转子旋转的磁场，此时会在电机气隙中形成一个同步旋转磁场， 转子的实际转速加上交流励磁电流产生的旋转磁场所对应的转 速等于同步转速，从而改变了双馈电机定子电动势与电网电压 向量的相对位置，也即改变了电机的功率角，因此有调节无功 功率出力的能力。
变速恒频发电机系统是指在风力发电过 程中发电机的转速可以随风速变化,而通 过其他的控制方式来得到和电网频率一 致的恒频电能。
2020/10/1
4
发电机组并网的四个条件
1. 发电机的频率与系统频率相同。 2. 发电机出口电压与系统电压相同,其最
大误差应在5%以内。 3. 发电机相序与系统相序相同。 4.发电机电压相位与系统电机组
根据风力发电机运行特征和运行技术，并 网型风力发电机一般分为：
1、恒速恒频风力发电机。 2、变速恒频风力发电机。
2020/10/1
3
什么是恒速恒频与变速恒频？
恒速恒频发电机系统是指在风力发电过 程中保持发电机的转速不变从而得到和 电网频率一致的恒频电能。
2020/10/1
17
（２）独立负载并网方式：采用这种方式的思路是，并网前发 电机带负载运行，对发电机和负载进行控制，在满足并网条 件时进行并网。这种并网方式的特点是，发电机具有一定的 能量调节作用，降低了对原动机的调速能力要求，但是这种 并网方式控制起来非常复杂，所需要的信息不仅取自于电网
侧，同时还取自于定子侧。
2020/10/1
6
恒速笼型异步风力发电机系统
柴油发电机组并网方案
柴油发电机组并网方案1. 引言柴油发电机组是一种常见的备用电源设备，主要用于供电不稳定或没有电网覆盖的地区。
然而，随着能源利用效率的提高和环境保护意识的增强，越来越多的人开始探索柴油发电机组与电网的并网方案，以实现能源的高效利用和减少对环境的影响。
本文将介绍柴油发电机组并网方案的原理、关键技术和应用场景，以供读者参考。
2. 柴油发电机组与电网的并网原理柴油发电机组与电网的并网是指将柴油发电机组输出的电能与电网相连接，并实现双向能量交换的过程。
其主要原理如下：•同步并联：柴油发电机组的输出电压、频率和相位需要与电网保持一致，才能实现并网。
因此，在并网过程中，需要通过控制柴油发电机组的调速系统和电压调整系统，使其与电网保持同步运行。
•功率调整：柴油发电机组与电网并网后，根据电网的负荷需求调整出力。
通过控制柴油发电机组的燃油供给系统和发电机的励磁系统，可以实现对柴油发电机组的功率调整。
•保护机制：柴油发电机组与电网并网时，需要具备一定的保护机制，以应对电网故障或柴油发电机组故障。
常见的保护机制包括过电压、欠电压、过频率、欠频率等保护。
3. 柴油发电机组并网方案的关键技术为了实现柴油发电机组与电网的高效并网，需要掌握以下关键技术：•自动同步技术：自动同步技术是保证柴油发电机组与电网同步并网的关键技术之一。
通过自动同步装置，可以实现柴油发电机组与电网的快速、准确的同步。
•功率调整技术：柴油发电机组与电网并网后，需要根据电网负荷的变化调整功率输出。
功率调整技术可以根据电网的需求及时响应并调整柴油发电机组的出力。
•保护装置技术：柴油发电机组与电网并网时，需要具备相应的保护装置，以保证并网过程的安全。
常见的保护装置包括过电压保护、欠电压保护、过频保护、欠频保护等。
•通信技术：柴油发电机组与电网的并网需要实现双向能量交换和信息交互，通信技术在其中起到关键作用。
常见的通信技术包括以太网、Modbus通信协议等。
4. 柴油发电机组并网方案的应用场景柴油发电机组并网方案在以下场景中得到了广泛应用：•微电网系统：柴油发电机组与电网的并网方案可以用于微电网系统中，通过柴油发电机组的并网，实现电网负荷的平衡，提高电网的稳定性和可靠性。
并网发电原理
并网发电原理
并网发电是指将多台发电机或多个电源连接起来，通过共享负载来实现电力供应的一种发电方式。
它的原理是在发电机或电源输出的交流电信号基础上，通过电力配电网络将其连接到电力网上。
在并网发电系统中，各个发电机或电源的输出信号经过适当的调节和控制后，接入到电力配电网络中。
通过合理地分配负载，使得各个发电机或电源的输出功率共同为负载提供所需的电能。
同时，反馈一部分电能给电力网，以维持整个发电系统的稳定运行。
要实现并网发电，需要满足一些基本的条件。
首先，发电机或电源的输出要与电力网的频率和相位保持一致，以确保两者能够无缝连接。
其次，发电机或电源的输出电压要与电力网的电压保持在合理的范围内，以确保功率传输的有效性和安全性。
最后，还需要通过相应的调节和保护装置，对发电机或电源进行控制和保护，以应对电力网的变化和故障。
并网发电的优势在于能够充分利用多个发电机或电源的输出能力，实现电力的集中供应和共享。
它能够提高电力系统的可靠性和稳定性，满足用户对电能的需求。
同时，通过并网发电，可以有效利用可再生能源和分布式能源，促进能源的可持续发展。
总之，通过将多个发电机或电源连接起来，通过共享负载和合理调节控制，实现电力的集中供应和共享，就是并网发电的基
本原理。
它是一种高效、可靠和可持续的发电方式，对于电力系统的稳定运行和可持续发展具有重要的意义。
发电机同期并网技术简介
发电机同期并网技术简介摘要：本文简单介绍发电机同期并网原理，结合现场实际分别对手动、自动同期并网方式的优缺点进行总结。
关键词：手动、自动、并网1.概述在发电厂中，同期并网是电厂发电前的一项重大操作。
需要励磁、汽机控制等各系统之间协调配合，最终实现发电机稳定并入电网，将电能稳定送入电网。
一旦操作不当，可能造成系统波动、进相运行等异常事故，严重时会造成非同期并网、保护误动作，甚至导致停机停堆。
2.发电机并网原理发电机同期并网的原理：通过采集发电机出口电压互感器电压与系统侧电压比较，当达到设定条件时（包括两侧的电压幅值、相序、相位等条件时）发出合闸指令，通过闭合发电机出口断路器将发电机与系统并网，实现电能输送。
发电机并网的条件：（1）发电机机端电压与系统侧电压幅值相等并且波形一致；（2）发电机机端频率与系统侧频率相同，约50Hz；（3）发电机机端电压与系统侧电压相序相同。
（4）合闸瞬间，发电机机端电压与系统侧电压相位相同。
在以上四个条件具备的基础上，就能完成发电机的顺利并网，且在并网瞬间，发电机机端电压与系统电压的差值越小，则发电机并网时受到的冲击就越小，并网过程就越平稳。
3.发电机同期并网方式简介3.1同期装置简介深圳国立智能的SID-2FY型的同期装置，具有手动、自动准同期并网功能。
同期装置能够自动识别当前的并网模式，有差频并网、同频并网（合环）方式。
在差频并网时，通过精确的数学模型能够保证快速的捕捉第一次出现的并网时机，精确的在相角差为零度时完成无冲击并网。
在并网过程中，按模糊控制理论的算法，对机组频率以及电压进行自动控制，确保最快最平稳的使压差、频差进入整定范围，实现更为快速的并网。
3.2手动同期并网模式简介手动准同期装置是通过同期装置配置的选线器进行通道的选择，共设置3个通道，分别对应发电机出口断路器、主变高压侧110JA/120JA断路器（3/2接线的发电厂）。
通过选择不同的通道分别进行各个开关的同期并网操作。
直驱式永磁同步风力发电机组并网与保护
直驱式永磁同步风力发电机组并网与保护一、并网条件和方式1.并网条件永磁同步风力发电机组并联到电网时，为了防止过大的电流冲击和转矩冲击，风力发电机各相端电压的瞬时值要与电网端对应相电压的瞬时值完全一致，满足的条件：①波形相同；②幅值相同；③频率相同；④相序相同；⑤相位相同。
并网时因风力发电机旋转方向不变，只要使发电机的各相绕组输出端与电网各相互相对应，条件④就可以满足；而条件①可由发电机设计、制造和安装保证；因此并网时主要完成其他3个条件的检测和控制，其中频率相同必须满足。
2.并网方式（1）自动准同步并网。
满足上述理想并联条件的并网方式称为准同步并网，在这种并网方式下，并网瞬间不会产生冲击电流，电网电压不会下降，也不会对定子绕组和其他机械部件造成冲击。
永磁同步风力发电机组的起动与并网过程如下：当发电机在风力机带动下的转速接近同步转速时，励磁调节器给发电机输入励磁电流，通过调节励磁电流使发电机输出的端电压与电网电压相近。
在风力发电机的转速几乎达到同步转速、发电机的端电压与电网电压的幅值大致相同，并且断路器两端的电位差为零或很小时，控制断路器合闸并网。
永磁同步风力发电机并网后通过自整步作用牵入同步，使发电机电压频率与电网一致。
以上的检测与控制过程一般通过微机实现。
（2）自同步并网。
自动准同步并网的优点是合闸时没有明显的电流冲击，缺点是控制与操作复杂、费时。
当电网出现故障而要求迅速将备用发电机投入时，由于电网电压和频率出现不稳定，自动准同步法很难操作，往往采用自同步法实现并网运行。
自同步并网的方法是，同步发电机的转子励磁绕组先通过限流电阻短接，发电机中无励磁磁场，用原动机将发电机转子拖到同步转速附近（差值小于5%）时，将发电机并入电网，再立刻给发电机励磁，在定子、转子之间的电磁力作用下，发电机自动牵入同步。
由于发电机并网时转子绕组中无励磁电流，因而发电机定子绕组中没有感应电动势，不需要对发电机的电压和相角进行调节和校准，控制简单，并且从根本上排除不同步合闸的可能性。
发电机首次并网及调试方案
发电机首次并网及调试方案一、引言发电机在工程项目中扮演着重要的角色，它是将机械能转化为电能的设备。
在发电机首次并网及调试时，需要特别注意安全问题。
本文将介绍发电机首次并网及调试的方案。
二、发电机首次并网前的准备工作1.检查设备：首先需要检查发电机的各个部件是否完好，没有磨损、裂纹或其他损坏。
还需要检查发电机的电缆、接头和连接器是否紧固。
2.接地：确保发电机有良好的接地系统，以保证人身安全。
三、发电机首次并网流程1.布置工作区域：将发电机放置在安全的位置，与电网连接的电缆需经过安全的通道敷设。
2.连接电缆：将发电机的电缆连接到电网接入点，确保连接牢固可靠。
3.检查电缆连接：确认电缆的接头和连接器是否紧固，没有脱落或松动。
4.发电机预运行：在接通电源之前，先通过启动按钮将发电机先行预运行一段时间，以确保设备正常工作。
5.并网操作：根据电网运营公司的指示，正确操作发电机的开关和调节器进行并网。
6.监控数据：在并网后，监控发电机的运行参数，包括电流、电压、频率等，确保数据正常稳定。
7.系统调整：根据实际情况，对发电机的参数进行调整，使其稳定运行。
四、发电机首次并网调试注意事项1.安全问题：并网操作需要格外注意安全，操作人员需要穿戴好防护设备，并严格遵循操作规程。
2.数据监测：并网后需要实时监测发电机的运行参数，及时发现问题并进行调整。
3.运行稳定：首次并网后，需要观察发电机的运行情况，调整相关参数，使其运行稳定。
4.故障排除：如果发现任何故障或异常情况，应立即停机检查，找出问题所在，并及时修复。
五、发电机首次并网示例方案以工程项目的1000KW柴油发电机为例，方案如下：1.检查设备：检查发电机的发动机、发电机组件以及配备的电缆和接头。
2.接地安排：为发电机配置良好的接地系统。
4.布置工作区域：将发电机放置在安全的位置，并清扫好周围区域。
5.连接电缆：将发电机的电缆连接到电网接入点。
6.检查连接：验证电缆连接情况，确保连接牢固可靠。
同步发电机的并网运行
并网运行可能导致电网谐波污染 影响电网稳定性
同步发电机并网运行的步骤
04
启动前的检查
检查同步发电 机的电压、电 流、频率等参
数是否正常
检查同步发电 机的冷却系统、 润滑系统、控 制系统等是否
正常
检查同步发电 机的机械部分、 电气部分、控 制部分是否正
常
检查同步发电 机的接地系统、 保护系统等是
否正常
电流异常：检查发电机输出电流 是否正常必要时调整发电机输出 电流
添加标题
添加标题
添加标题
添加标题
频率偏差：检查电网频率是否稳 定必要时调整发电机输出频率
温度异常：检查发电机温度是否 正常必要时调整发电机冷却系统
YOUR LOGO
THNK YOU
汇报人：
汇报时间：20XX/01/01
同步发电机并网运行的注意事项
06
安全操作规程
检查发电机的绝缘性能 和接地情况
确保发电机的轴承和转 子正常工作
定期检查发电机的油位、 油温、油压等参数
确保发电机的调速系统 正常工作
确保发电机的报警系统 正常工作
确保发电机与电网的频 率、相位、电压一致
确保发电机的冷却系统 正常工作
确保发电机的通风系统 正常工作
YOUR LOGO
,
同步发电机的并网运行
汇报人：
汇报时间：20XX/01/01
目录
01.
添加标题
02.
同步发电机的 基本原理
03.
同步发电机的 并网运行方式
04.
同步发电机并 网运行的步骤
05.
同步发电机并 网运行中的问 题及处理方法
06.
同步发电机并 网运行的注意 事项
发电机的并网原理说明书
发电机的并网原理说明书一、前言本说明书旨在详细介绍发电机的并网原理，帮助用户了解并使用发电机的并网功能。
请用户在使用前仔细阅读本说明书内的内容。
二、发电机的概述发电机是将机械能转化为电能的设备，广泛应用于不同领域的电力供应和电力备用系统中。
发电机的并网功能使其能够与电力网络相连接，为网络供电或从网络获取电力。
三、发电机的并网原理1. 并网连接发电机的并网连接是通过与电力网络进行物理和电气连接实现的。
一般情况下，发电机的输出通过变压器提高电压，然后再通过断路器和接触器与电力网络的母线连接。
2. 同步运行为了实现与电力网络的并网，发电机必须与网络保持同步运行。
这意味着发电机的频率、相位和电压等参数必须与电力网络保持一致。
在并网过程中，发电机的频率、相位和电压会与电力网络进行自动调整，直到同步运行。
3. 电力调节在发电机与电力网络并网过程中，发电机需要根据电力网络的负荷需求进行电力调节。
当电力网络的负荷增加时，发电机会增加输出电功率；当电力网络的负荷减少时，发电机会减少输出电功率。
4. 保护功能发电机在并网过程中需要具备一定的保护功能，以确保安全稳定地运行。
常见的保护功能包括过流保护、过电压保护和电压失控保护等。
这些保护功能能够及时检测并处理可能出现的异常情况，保护发电机和电力网络的安全运行。
四、发电机的并网操作步骤1. 准备工作在进行发电机的并网操作前，首先需要确保发电机和电力网络的连接正确可靠，各电气设备处于正常工作状态。
同时，还要检查保护装置是否正常运行，以保证操作的安全可靠。
2. 连接发电机将发电机的输出通过变压器提高电压，然后通过断路器和接触器与电力网络的母线连接。
确保连接稳固并符合电力网络的连接要求。
3. 同步运行启动发电机，并逐步增加其转速，直至与电力网络同步运行。
在同步运行过程中，需要监测和调节发电机的频率、相位和电压等参数，以保持与电力网络的一致。
4. 发电机并网完成当发电机与电力网络完成同步运行后，即可视为发电机成功并网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、通过晶闸管软并网 这种并网方法是在异步发电机定子与电网之间通过每相串入一只双向 晶闸管连接起来，三相均有晶闸管控制，双向晶闸管的两端与并网自动开关 的动合触头并联。 特点：这种软并网方连接方式可以省去一个并网自动开关，因而控制 回路较为简单，而且避免了有触头自动开关触头弹跳、沾着及磨损等现象， 可以保证较高的开关频率。 不足：需选用电流允许值大的高反压双向晶闸管，这是因为双向晶闸 管中通过的电流需满足能通过异步发电机的额定电流值，而具有旁路并网自 动开关的软并网连接方式中的高反压双向晶闸管只要能通过较发电机空载电 流略高的电流就可以满足要求。
发电机并网方式
发电机并网方式 1、自同期 当转速接近额定转速时，直接合出口断路器，连接机组和系统侧，再 加励磁，在系统的作用下，使机组进快，在事故状况下，合闸迅速，不 会造成非同期合闸。 2）在合闸的瞬间系统的电压降低。 3）合闸瞬间，机组会产生很大的冲击电流，对机组和系统会产生强 烈的冲击，所以一般只适用于小机组。目前一般不采用自同期方式。
2、准同期 当转速满足条件时，加励磁。如果电压、相序、相位、频率满足要求 后，发合闸指令，使机组并列上网发电。 特点： 1）机组不会产生冲击电流（或很小） ，对系统影响小。 2）操作要复杂些，手动准同期对运行人员要求较高，并列操作的超 前时间运行人员也不易掌握。可能造成非同期合闸，非同期并列时，冲击电 流很大，甚至比机端三相短路电流还大一倍，从而烧坏机组工造成系统故 障。 异步发电机组的并网方式 1、直接并网 这种并网方法要求在并网时发电机的相序与电网的相序相同，当风力
驱动的异步发电机转速接近同步转速时即可自动并入电网；自动并网的信号 由铡速装置给出，而后通过自动空气开关合闸完成并网过程。 缺点：直接并网时会出现较大的冲击电流及电网电压的下降； 适用：异步发电机容量在百千瓦级以下而电网容量较大的情况下。 2、降压并网 这种并网方法是在异步电机与电网之间串接电阻或电抗器或者接入自 耦变压器，以达到降低并网合闸瞬间冲击电流幅值及电网电压下降的幅度。 缺点：因为电阻、电抗器等元件要消耗功率，在发电机并入电网以 后，进入稳定运行状态时，必须将其迅速切除。 适用：百千瓦级以上、容量较大的机组，显而易见这种并网方法的经 济性较差。
