江苏大学机械设计考研复习题
江苏大学研究生机械原理复习题
机械原理复习题平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解 1）取比例尺l μ绘制其机构运动简图（图b ）。
2）分析其是否能实现设计意图。
图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。
图 b ）3）提出修改方案（图c ）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。
3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
江苏大学机械设计考研复习题
江苏⼤学机械设计考研复习题机械设计复习题⼀⼀、填空及选择填空：把答案写在题中的空格⾥( 每空2分, 共26分)1、⼯程上常⽤的螺纹联接的防松⽅法有___________、____________和_______________。
2、滚动轴承的基本额定寿命L h10是指_______________。
3、阿基⽶德蜗杆传动的正确啮合条件是______________、______________和_______________。
4、带传动中，带每转⼀周受____________应⼒、_________应⼒和________应⼒作⽤，最⼤应⼒发⽣在________________。
5、在闭式软齿⾯齿轮传动中（⽆冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿⾯接触疲劳强度D.齿⾯接触静强度⼆、说明下列滚动轴承代号的意义 (本⼤题共4⼩题，每⼩题4分，总计16分)1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P5三、计算题（共30分）1、.图⽰托架受铅垂⼒F （N ），托架与托体之间的摩擦系数为µs,,可靠系数K f =1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许⽤应⼒为[σ]，按步骤列出螺栓根径d 1的计算式。
（14分）2、⼀轴上有⼀对30204圆锥滚⼦轴承，轴承受载荷N F R 5400=，N F A 2700=n=1250r/min ，运转时有轻微冲击1.1=p f ，试计算这对轴承当量动载荷p 和寿命L 10h 。
轴承参数：d=20mm ；N C r 305000=； N C r 28200=；35.0=e ；Fa/Fr ≤e ，x=1，y=0；Fa/Fr>e ，x=0.4，y=1.7，[注：)2/(Y F F r s =] (本题16分)F12四、分析题（18分）图⽰蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图⽰，蜗杆m =8mm ，d 1=64mm(q =8)，z 1=2，z2=42，蜗杆输⼊转矩T 1=38000N .mm ，蜗杆传动效率η＝0.75。
江苏大学机械设计考研复习题
江苏大学机械设计考研复习题一、单选题1.汽车发动机的喷油器属于以下那个部位？• A. 燃油系统• B. 冷却系统• C. 排气系统• D. 点火系统2.机械制造图常用的字体尺寸是多少？• A. 5号字• B. 7号字• C. 10号字• D. 12号字3.空气压缩机的排气阀通常采用以下哪种形式？• A. 扇形阀• B. 角度阀• C. 直线阀• D. 弯角阀4.进行力学计算时，常用的单位制是？• A. 米制单位制• B. 英制单位制• C. 日本制单位制• D. 特殊单位制5.普通拉力螺栓的级别指的是？• A. 螺栓的硬度• B. 螺栓的强度• C. 螺栓的材料• D. 螺栓的表面处理二、多选题1.下列哪些属于辅助基准？（可多选）• A. 对位基准• B. 圆度基准• C. 全面度基准• D. 平行度基准2.组成机床结构的基本部件包括哪些？（可多选）• A. 主轴箱• B. 工作台• C. 主轴• D. 运动导轨3.机械设计中最常用的驱动方式包括哪些？（可多选）• A. 电机驱动• B. 液压驱动• C. 气动驱动• D. 人力驱动三、填空题1.机械设计中最常用的连接方式是（填空）。
2.含有负号的加工误差代表着（填空）。
3.机械运动的自由度是指（填空）。
四、简答题1.请简述机械设计中的公差的概念和作用。
2.简要介绍普通拉力螺栓的结构并说明其使用场景。
答案及解析一、单选题1. A - 燃油系统喷油器为汽车发动机燃油系统的一部分，用于向气缸内喷射燃油。
2. C - 10号字机械制造图常用的字体尺寸是10号字。
3. A - 扇形阀空气压缩机的排气阀通常采用扇形阀的形式，具有较好的密封性能。
4. A - 米制单位制在力学计算中，常用的单位制是米制单位制。
5. B - 螺栓的强度普通拉力螺栓的级别表示其强度等级，越高级别的螺栓强度越大。
二、多选题1.A、B、D 辅助基准包括对位基准、圆度基准和平行度基准，用于确定工件的几何位置和形状要求。
江苏大学机械制造技术基础复习题集.doc
一、名词解释1.误并复映:由于加工系统的受力变形，工件加工前的误差以类似的形状反映到加工后的工件上去，造成加工后的误差2.丁•序：由一个或一组T人在同一台机床或同一个丁•作地，对一个或同时对儿个T件所连续完成的那一部分机械加工工艺过稈3.基准：将用来确定加工对彖上几何要素间的几何关系所依据的那些点、线、面称为基准4.工艺系统刚度：指工艺系统受力时抵抗变形的能力5.装配精度：一般包括零、部件间的尺寸精度，位置精度，相对运动精度和接触精度等6.刀具标注前角：基面与前刀面的夹角7.切削速度：主运动的速度&设计基准：在设计图样上所采用的基准9.工艺过程：机械制造过程屮，凡是頁接改变零件形状、尺寸、相对位置和性能等，使其成为成品或半成品的过程10.工序分散：工序数多而备工序的加工内容少11•刀具标注后角：后刀面与切削平面2间的夹角12.砂轮的组织：磨粒、结合剂、气孔三者2间的比例关系13.工序余量：相邻两工序的尺寸Z差，也就是某道工序所切除的金属层厚度二、单项选择1.积屑瘤是在（3）切削槊•性材料条件下的一个重要物理现象%1低速②屮低速③屮速④高速2.在正交平面内度量的基面与前刀面的夹角为（1）①前角②后角③主偏角④刃倾角3.为减小传动元件对传动精度的影响，应采用（2）传动升速②降速③等速④变速4.车削加工中，大部分切削热（4）①传给工件②传给刀具③传给机床④被切屑所带走5.加工數性材料时，(2)切削容易产生积屑瘤和鳞刺。
①低速②中速③高速④超高速6.箱体类零件常使用(2)作为统一精基准①一面一孔②一面两孔③两—孔④两面两孔7.切削用量对切削温度影响报小的是(2)①切削速度②切削深度③进给量8.为改善材料切削性能而进行的热处理工序(如退火、正火等)，通常安排在(1)进行①切削加TZ前②磨削加工Z前③切削加工之后④粗加工后、精加T前9.工序余量公差等于(1)%1上道工序尺寸公差与木道工序尺寸公差Z和%1上道工序尺寸公差与本道工序尺寸公差Z差%1上道工序尺寸公差与木道工序尺寸公養之和的二分Z—%1上道工序尺寸公差与木道工序尺寸公差之差的二分Z—10.—个部件可以有(1)基准零件①一个②两个③三个④多个1L汽车、拖拉机装配中广泛采用(1)①完全互换法②大数互换法③分组选配法④修配法12.编制零件机械加丁工艺规稈，编制生产计划和进行成木核算最基木的单元是(3)①工步②安装③工序④工位13.切削加工屮切削层参数不包括(4)①切削层公称厚度②切削层公称深度③切削层公称宽度④切削层公称横截面积14.工序尺寸只有在(1)的条件下才等于图纸设计尺寸①工序基木尺寸值等于图纸设计基木尺寸值②工序尺寸公差等于图纸设计尺寸公差③定位基准与工序基准重合④定位基准与设计基准不重合15.工艺能力系数是(1)① T/6。

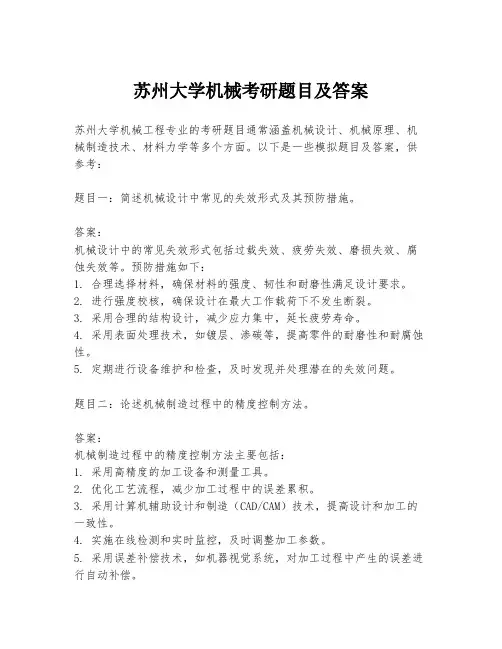

苏州大学机械考研题目及答案
苏州大学机械考研题目及答案苏州大学机械工程专业的考研题目通常涵盖机械设计、机械原理、机械制造技术、材料力学等多个方面。
以下是一些模拟题目及答案，供参考：题目一：简述机械设计中常见的失效形式及其预防措施。
答案：机械设计中的常见失效形式包括过载失效、疲劳失效、磨损失效、腐蚀失效等。
预防措施如下：1. 合理选择材料，确保材料的强度、韧性和耐磨性满足设计要求。
2. 进行强度校核，确保设计在最大工作载荷下不发生断裂。
3. 采用合理的结构设计，减少应力集中，延长疲劳寿命。
4. 采用表面处理技术，如镀层、渗碳等，提高零件的耐磨性和耐腐蚀性。
5. 定期进行设备维护和检查，及时发现并处理潜在的失效问题。
题目二：论述机械制造过程中的精度控制方法。
答案：机械制造过程中的精度控制方法主要包括：1. 采用高精度的加工设备和测量工具。
2. 优化工艺流程，减少加工过程中的误差累积。
3. 采用计算机辅助设计和制造（CAD/CAM）技术，提高设计和加工的一致性。
4. 实施在线检测和实时监控，及时调整加工参数。
5. 采用误差补偿技术，如机器视觉系统，对加工过程中产生的误差进行自动补偿。
题目三：解释材料力学中的弹性模量和屈服强度，并说明它们在机械设计中的应用。
答案：弹性模量是材料在弹性变形阶段抵抗形变的能力，通常用杨氏模量表示。
屈服强度是材料在塑性变形开始时的应力值。
在机械设计中，弹性模量用于评估零件在受力时的变形量，而屈服强度则用于确定材料在达到塑性变形前的最大承载能力。
设计时需要综合考虑材料的弹性模量和屈服强度，以确保零件在工作过程中既有足够的刚度，又不会发生塑性变形。
题目四：简述数控机床加工的特点及其在现代制造业中的应用。
答案：数控机床加工的特点包括高精度、高效率、高自动化程度和良好的加工适应性。
在现代制造业中，数控机床广泛应用于复杂形状零件的加工，如航空、汽车、电子等行业。
数控机床能够实现多轴联动，提高加工效率和加工质量，同时减少人工干预，降低生产成本。
(NEW)江苏大学机械工程学院803机械原理历年考研真题汇编
本部分完
2008年江苏大学803机械原理考研真题
本部分完
2007年江苏大学453机械原理考研真题
本部分完
2006年江苏大学机械原理考研真题
本部分完
Байду номын сангаас
2005年江苏大学机械原理考研真题
本部分完
目 录
2014年江苏大学803机械原理考研样题 2012年江苏大学803机械原理考研真题 2011年江苏大学803机械原理考研真题 2010年江苏大学803机械原理考研真题 2009年江苏大学803机械原理考研真题 2008年江苏大学803机械原理考研真题 2007年江苏大学453机械原理考研真题 2006年江苏大学机械原理考研真题 2005年江苏大学机械原理考研真题
2014年江苏大学803机械原理考研样题
本部分完
2012年江苏大学803机械原理考研真题
本部分完
2011年江苏大学803机械原理考研真题
本部分完
2010年江苏大学803机械原理考研真题
本部分完
2009年江苏大学803机械原理考研真题
整理的江苏大学机械设计真题04-09
江苏大学2004年硕士研究生入学考试试题考试科目：机械设计考生注意：答案必须写在答题纸上，写在试题及草稿纸上无效！需用计算器一、填空题（每空1分，共18分）1、影响机械零件疲劳强度的主要因素，除材料性能、应力循环特征r和应力循环次数N 以外还有、和。
2、普通平键的截面尺寸（b×h）是根据查标准确定的；键的长度L一般按选标准长度系列得到的。
3、齿轮传动中的载荷系数K=K A K V KαKβ，其中是Kα是、Kβ是。
4、轴的弯扭组合强度计算中，引入应力折算系数α是。
5、带传动不能保持准确的传动比是因为。
6、链传动不能保持瞬时传动比恒定，是因为。
7、自行车的前轮轴是（心轴，传动轴，转轴），其所受载荷为。
8、一对标准直齿圆柱齿轮传动，已知模数m=4mm，齿数Z1＝22，Z2＝80，若已知〔σH〕1 =500Mpa, 〔σH〕2 =406Mpa, 〔σF〕1 =450Mpa, 〔σF〕2 =309Mpa, ，且小齿轮齿根弯曲应力σF1 =84Mpa, 齿面接触应力σH1 =55.2Mpa已知, Y Fa1Y sa1=4.27, Y Fa2Y sa2=3.93,则大齿轮的σF2 =_______ Mpa, σH2=_____ Mpa,,该齿轮传动的承载能力的结论：因为_______>________,所以______轮的齿根弯曲强度高：因为_______>_______,所以_______轮的齿面接触强度高。
二、选择题（每小题2分，共20分）1．滚子链传动中，链节数尽量避免采用奇数，这主要因为采用过渡链节后。
A．制造困难B．要使用较长的销轴C．不便于安装D．链板要产生附加的弯曲应2．在设计V带传动中，小带轮包角α1应不小于120°，主要为了。
A．减小弹性滑动B．减小离心拉应力C．减小弯曲应力D．增加摩擦力3．非液体摩擦滑动轴承的设计依据是保证。
A．轴瓦不压溃B．轴瓦不点蚀C．边界油膜不破裂D．形成动压油膜4．计算蜗杆传动的传动比时,公式是错误的.A．W1/ W2B．n1/n2C．d2/d1D．z2/z15．对普通螺栓联接受轴向工作载荷时，其螺栓所受的载荷为。
江苏大学机械设计知识点复试专业课面试问题汇总(机械专业机械设计机械制造考研复试)
1．螺纹联接的防松的原因和措施是什么?答：原因——是螺纹联接在冲击，振动和变载的作用下，预紧力可能在某一瞬间消失，联接有可能松脱，高温的螺纹联接，由于温度变形差异等原因，也可能发生松脱现象，因此在设计时必须考虑防松。
措施——利用附加摩擦力防松，如用槽型螺母和开口销，止动垫片等，其他方法防松，如冲点法防松，粘合法防松。
2．提高螺栓联接强度的措施答：（1）降低螺栓总拉伸载荷Fa的变化范围：a，为了减小螺栓刚度，可减螺栓光杆部分直径或采用空心螺杆，也可增加螺杆长度，b，被联接件本身的刚度较大，但被链接间的接合面因需要密封而采用软垫片时将降低其刚度，采用金属薄垫片或采用O 形密封圈作为密封元件，则仍可保持被连接件原来的刚度值。
（2）改善螺纹牙间的载荷分布，（3）减小应力集中，（4）避免或减小附加应力。
3．轮齿的失效形式答：（1）轮齿折断，一般发生在齿根部分，因为轮齿受力时齿根弯曲应力最大，而且有应力集中，可分为过载折断和疲劳折断。
（2）齿面点蚀，（3）齿面胶合，（4）齿面磨损，（5）齿面塑性变形。
4．齿轮传动的润滑。
答：开式齿轮传动通常采用人工定期加油润滑，可采用润滑油或润滑脂，一般闭式齿轮传动的润滑方式根据齿轮的圆周速度V的大小而定，当V＜＝12时多采用油池润滑，当V＞12时，不宜采用油池润滑，这是因为（1）圆周速度过高，齿轮上的油大多被甩出去而达不到啮合区，（2）搅由过于激烈使油的温升增高，降低润滑性能，（3）会搅起箱底沉淀的杂质，加速齿轮的磨损，常采用喷油润滑。
5．为什么蜗杆传动要进行热平衡计算及冷却措施答：由于蜗杆传动效率低，发热量大，若不及时散热，会引起箱体内油温升高，润滑失效，导致齿轮磨损加剧，甚至出现胶合，因此对连续工作的闭式蜗杆传动要进行热平衡计算。
措施——1），增加散热面积，合理设计箱体结构，铸出或焊上散热片，2）提高表面传热系数，在蜗杆轴上装置风扇，或在箱体油池内装设蛇形冷却水管。
6．带传动的有缺点。
江苏大学805机械设计2004--2019年考研专业课真题
D.非金属轴瓦
9．角接触轴承承受轴向载荷的能力，随接触角a 的增大而 。
A. 增大
B. 减小
C. 不变
D. 不定
10．设计液体动压润滑向心滑动轴承时，若相对间隙y 、轴颈转速 n、润滑油的粘度h和轴承的
宽径比 B／d 均已取定时，在保证得到动压润滑的前提下，偏心率c取得越大，则轴承 的。
A．承载能力越大
处使用。
2．零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之
。
3．在基本额定动载荷 C 下，滚动轴承工作
转而不发生点蚀失效，其可靠度为 90%。
4．普通平键联接的主要用途是使轴与轮毂之间____________。
5．链轮的转速越高，节距
，齿数越少，则链传动的动载荷就越大。
6．为提高紧螺栓联接强度，防止螺栓的疲劳破坏，通常采用的方法是减小
刚度或增
大
的刚度。
7．受轴向变载荷(0~F)的紧螺栓联接，设 Cb/(Cb+Cm) 为螺拴的相对刚度（其中 Cb、Cm 分别为
螺栓和被联接件的刚度)，A1 为螺栓的危险横截面积，则螺栓承受的应力幅 σa 为
。
8．在弯曲应力是对称循环变应力的条件下，对于受剪应力为对称循环变应力的转轴，计算弯矩
（或称当量弯矩） M ca = M 2 + (aT )2 ，a 应取
五．图示普通圆柱蜗杆传动，蜗杆主动，旋向如图所示，已知模数 m＝4mm，蜗杆直径系数 q ＝10，头数 Z1＝1，蜗轮齿数 Z2＝31，压力角α＝20º，试：（1）计算蜗杆直径 d1、导程角γ、 传动中心距 a；（2）标出蜗轮 2 的各分力（Fr，Ft，Fa）方向；（3）蜗轮 2 的转向 n2 和旋向（在 答题纸上画出此传动并标出力的方向）（12 分）
2010江苏大学硕士研究生入学考试 机械设计(附答案)
江苏大学2010硕士研究生入学统一考试机械设计一．填空题1．在基本额定动载荷C下，滚动轴承工作转而不发生点蚀失效，其可靠度为90%。
2．在圆柱齿轮传动中，齿轮直径不变而减小模数m，使轮齿的弯曲强度、接触强度及传动的工作平稳性。
3．有一普通圆柱蜗杆传动，已知蜗杆头数Z1＝1，蜗杆轮齿螺旋线方向为右旋，其分度圆柱上导程角γ＝5042＇38＇＇，蜗轮齿数Ｚ2＝45，模数m＝8mm，压力角αt＝200，传动中心距a＝220mm，则传动比i＝，蜗杆直径系数q为，蜗杆分度圆柱直径d1＝mm，蜗轮螺旋角β＝。
4．普通v带传动中，已知预紧力F0＝2500N，传递圆周力F e=800N，若不计带的离心力，则工作时的紧边拉力F1为，松边拉力F2为。
5．链轮的转速，节距，齿数越少，则链传动的动载荷就越大。
6．当轴上零件需在轴上作距离较短的相对滑动，且传递转矩不大时，应用键联接，当轴上零件需在轴上作距离较长的相对滑动，应用键联接。
7．某受预紧力F0 和轴向工作拉力F的紧螺栓联接，如果螺栓和被联接件刚度相等，预紧力F0＝8000N，在保证接合面不产生缝隙的条件下，允许的最大工作拉力F＝N。
二．选择题1．在绘制零件极限应力的简化线图时，所必需的已知数据有。
A．σ-1σ0KσψσB．σ-1σS KσψσC．σ-1 σS KσD．σ-1σSσ0ψσ2．采用普通螺栓连接的凸缘联轴器，在传递转矩时，。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用3．由试验知，有效应力集中、绝对尺寸和表面状态只影响零件的。
A．应力幅σa B．平均应力σm；C．应力幅和平均应力D．最小应力σmin4．蜗轮轮齿常用材料是。
A. 40Cr B．GCrl5C ．ZCuSnl0P1D ．L Yl25. 为了减轻摩擦副的表面疲劳磨损，下列措施中不合理的是 。
A ．降低表面粗糙度 B. 增大润滑油粘度 C. 提高表面硬度 D. 提高相对滑动速度 6．螺旋副在摩擦系数一定时，螺纹的牙型角α越大，则 。
机械设计考研试题及答案
机械设计考研试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，下列哪一项不是齿轮传动的特点？A. 传动比准确B. 传动效率高C. 传动平稳D. 传动距离长答案：D2. 根据材料力学，下列哪一项不是材料的力学性能？A. 弹性模量B. 屈服强度C. 硬度D. 密度答案：D3. 机械设计中，轴承的寿命计算不包括以下哪一项？A. 轴承材料B. 轴承的载荷C. 轴承的转速D. 轴承的润滑答案：D4. 在机械设计中，下列哪一项不是轴的设计要求？A. 强度B. 刚度C. 重量D. 耐腐蚀性答案：D5. 机械设计中，下列哪一项不是联轴器的作用？A. 补偿两轴的相对位移B. 传递扭矩C. 承受压力D. 减少振动答案：C6. 机械设计中，下列哪一项不是齿轮材料的基本要求？A. 足够的硬度B. 良好的韧性C. 良好的耐磨性D. 良好的导电性答案：D7. 在机械设计中，下列哪一项不是润滑剂的作用？A. 减少摩擦B. 降低温度C. 防止腐蚀D. 增加噪音答案：D8. 机械设计中，下列哪一项不是弹簧的类型？A. 压缩弹簧B. 拉伸弹簧C. 扭转弹簧D. 螺旋弹簧答案：D9. 机械设计中，下列哪一项不是轴承的类型？A. 滚动轴承B. 滑动轴承C. 液体轴承D. 气体轴承答案：C10. 在机械设计中，下列哪一项不是密封件的作用？A. 防止液体泄漏B. 防止固体颗粒进入C. 增加摩擦D. 保持压力答案：C二、填空题（每题2分，共20分）1. 机械设计中，齿轮的_________是其传动比准确的关键。
答案：啮合精度2. 材料力学中，_________是指材料在受到外力作用下，能够恢复原状的能力。
答案：弹性3. 轴承寿命计算中，_________是影响轴承寿命的重要因素之一。
答案：载荷4. 轴的设计要求中，_________是保证轴正常工作的必要条件。
答案：强度5. 联轴器的作用中，_________是其最基本的功能。
答案：传递扭矩6. 齿轮材料的基本要求中，_________是保证齿轮耐磨性的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

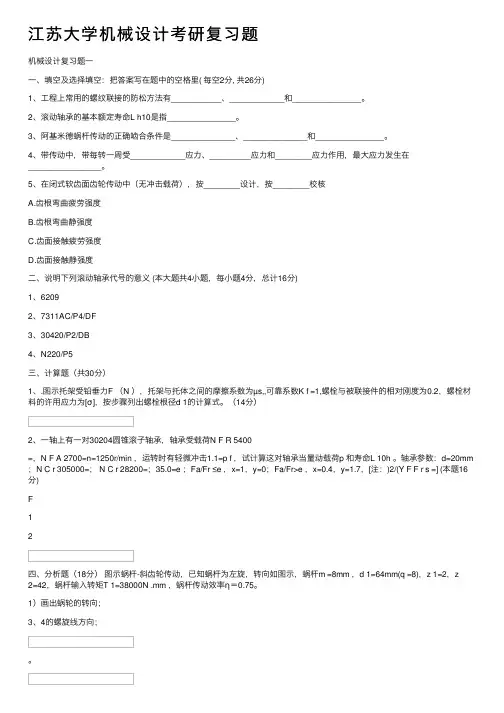

机械设计复习题一一、填空及选择填空：把答案写在题中的空格里( 每空2分, 共26分)1、工程上常用的螺纹联接的防松方法有___________、____________和_______________。
2、滚动轴承的基本额定寿命L h10是指_______________。
3、阿基米德蜗杆传动的正确啮合条件是______________、______________和_______________。
4、带传动中，带每转一周受____________应力、_________应力和________应力作用，最大应力发生在 ________________。
5、在闭式软齿面齿轮传动中（无冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度二、说明下列滚动轴承代号的意义 (本大题共4小题，每小题4分，总计16分)1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P5三、计算题（共30分）1、.图示托架受铅垂力F （N ），托架与托体之间的摩擦系数为µs,,可靠系数K f =1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许用应力为[σ]，按步骤列出螺栓根径d 1的计算式。
（14分）2、一轴上有一对30204圆锥滚子轴承，轴承受载荷N F R 5400=，N F A 2700=n=1250r/min ，运转时有轻微冲击1.1=p f ，试计算这对轴承当量动载荷p 和寿命L 10h 。
轴承参数：d=20mm ；N C r 305000=； N C r 28200=；35.0=e ；Fa/Fr ≤e ，x=1，y=0；Fa/Fr>e ，x=0.4，y=1.7，[注：)2/(Y F F r s =] (本题16分)F F 12四、分析题（18分） 图示蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图示，蜗杆m =8mm ，d 1=64mm(q =8)，z 1=2，z 2=42，蜗杆输入转矩T 1=38000N .mm ，蜗杆传动效率η＝0.75。
1）画出蜗轮的转向；2）欲使II轴的蜗轮2和齿轮3的轴向力抵消一部分，决定斜齿轮3、4的螺旋线方向；3）分别求出蜗杆、蜗轮上各力的大小和方向。
五、指出下列轴系错误，并将正确的结构画在轴心线下面（14分）。
机械设计复习题二一．填空题（本大题共 5 小题，每小题2分，总计 10 分）1、已知减速直齿锥齿轮传动，大齿轮所受三个分力的大小分别为：2360N，272N，816N，试分别指出：F t2＝____________N，F a2＝______________N，F r2＝____________N。
2、V带（三角带）的截面尺寸越大，则带轮的最小直径应越________。
3、牌号为N68的润滑油表示其________0C时的________粘度为。
4、一个圆锥滚子轴承宽度系列为窄系列，直径系列为中系列，内径为50mm，公差等级为P0级，其代号为_________________________________；。
5、当联轴器型式选定以后，在同一类型而尺寸大小不同的一系列联轴器型号中，选出所需型号应考虑：（1）_______________________________________________；（2）_______________________________________________；（3）_______________________________________________。
二．分析题（本大题共 2 小题，每小题6分，总计 12 分）1、注出下列普通平键的有效接触长度l2、一对闭式软齿面直齿轮传动，其齿数与模数有两种方案：a）m=4mm，z1=20，z2=60；b）m=2mm，z1=40，z2=120，其它参数都一样。
试问：1）两种方案的接触强度和弯曲强度是否相同？2）若两种方案的弯曲强度都能满足，则哪种方案比较好？三．结构题（15 分）改正下图所示的结构错误（指出错误，并将正确的结构画在轴心线下侧）。
四．计算题（本大题共 4 小题，总计 40 分）1、本小题8分刚性凸缘联轴器用6个普通螺栓联接，螺栓均匀分布在D＝155mm的圆周上，接合面摩擦系数μ=0.12，摩擦传力的可靠性系数（防滑系数）K f=12.。
若联轴器传递的转矩T＝1500N⋅m，问每个螺栓预紧力F'应为多大？2、本小题10分用绳索通过吊环螺钉起重，绳索受最大拉力F max=10kN,螺钉刚度与被联接件刚度之比CC1213=，试求：1）为使螺钉头与重物接触面不离缝，螺钉的最小预紧力；2）若预紧力为10kN，工作螺钉的剩余预紧力为多少？3、本小题8分某标准蜗杆传动，传动比为20，蜗轮齿数z2＝40，模数m=4mm，蜗杆分度圆直径d1=40mm，求蜗轮螺旋角β及中心距a。
4、本小题14分一圆锥—圆柱齿轮减速器高速轴的支承布置结构如图所示，选择一对角接触球轴承7214C支撑，已求得左轴承Ⅰ的径向载荷Fr1=7000N ，右轴承Ⅱ的径向载荷Fr2=1200N，轴受轴向载荷FA=FX=4000N，轴的转速n=1500rpm，载荷平稳，要求寿命Lh10≥8000小时，该轴承是否合用？（已查得7214C轴承的C=89628N，判断系数e=0.5，X=0.4，Y=1.4 ）。
五．大型题（本大题共 2 小题，总计 23 分）1、本小题12分一对斜齿圆柱齿轮传动，由强度设计得：m n=3mm，z1=25，z2=75，β=8︒06'34"。
已知：传递的功率P1＝70kW，转速n1=750r/min。
求从动轮所受各分力（忽略摩擦损失），并在图中示出各分力的方向。
2、本小题11分图示传动中，蜗杆传动为标准传动：m=5mm，d1=50mm，z1=3(右旋)，z2＝40；标准斜齿轮传动：m n=5mm，z3=20，z4=50，要求使轴II的轴向力相互抵消，不计摩机械设计复习题三一．填空及选择填空题（每空1分，总计 25分 ）1、用于联接的螺纹是 ，原因是 ______；2、齿形系数的物理意义是__________________________________ ，其大小与______________有关，与______________无关。
3、带传动设计时限制小带轮的直径不能太小是因为________，大带轮直径不能太大是因为（中心距一定）________；V 带的截面尺寸越大，则带轮的最小直径应越________。
4、形成流体动压润滑的必要条件是 、 和 ；5、决定套筒滚子链传动承载能力的主要参数是 ；链传动的运动特性是指 和 ；6、带传动的弹性滑动是指________ ____，而打滑是指 _____ ________；带传动的设计准则是 _______ ________________。
7、正交直齿锥齿轮传动的传动比i 与其当量圆柱齿轮的传动比i v 的关系是__________；A.i i v =B.i i v =1C.i i v =2D.i i v =12 8、一蜗杆传动，已知模数m =4mm ，蜗杆头数z 1=1，蜗轮齿数z 2=50，特性系数q=10，则该传动中心距a 等于______mm 。
A.124B.125C.120D.130E.1409、某角接触球轴承内径为45mm ，精度等级为P0级，宽度系列为窄系列，直径系列为中系列，接触角为25o ，其代号为___________。
A.7145B.6209C.7209CD.7309AC10、转轴承受_______；心轴承受__________；传动轴承受_________。
A.扭矩B.弯矩C.扭矩和弯矩11、在各种基本类型的向心滚动轴承中______________不能承受轴向载荷。
A.调心球轴承B.圆柱滚子轴承C.调心滚子轴承D.深沟球轴承12、一般转速、一般载荷工作的正常润滑的滚动轴承其主要失效形式是_____________。
A. 滚动体碎裂B. 滚动体与滚道产生疲劳点蚀C. 滚道磨损D. 滚道压坏二．受力分析及计算题（20 分 ）图示传动中，蜗杆传动为标准传动：m =5mm ，d 1=50mm ，z 1=3(右旋)，z 2＝40；标准斜齿轮传动：m n =5mm ，z 3=20，z 4=50，要求使轴II 的轴向力相互抵消，不计摩擦，蜗杆主动，顺时针旋转，试求：1）斜齿轮3、4的螺旋线方向（6分）。
2）在图上标出II 轴上零件所受分力的方向（6分）。
3）求出斜齿轮3、4螺旋角β的大小（8分）。
三、滚动轴承计算题（15分）轴系由一对圆锥滚子轴承支承（基本额定动载荷C r=57700N），轴的转速n=1380r/min，已求得轴承的径向支反力为：F r1=4000N，F r2=8000N，轴向外载荷F A=860N，载荷系数f d=1.2。
求轴承寿命为多少小时?（轴承e=0.3，FFear＞时X=0.4，Y=2）四、螺栓联接计算题（15分）如图所示为一铸铁支架固定在水泥地基上，受载荷RV=5000N，方向如图。
支架与地基间的摩擦系数µs=0.4，设螺栓材料为35号钢，许用应力[σ]=80MPa，螺栓的相对刚度3.0211=+ccc，可靠系数Kf=1.2。
其他尺寸见图。
为保证正常工作，螺栓的根径d1至少要为多少？五．结构改错题（本题15 分）如果下图轴系结构有错误，请将正确结构图画在轴的另一侧。
六、作图题（本大题10分）某合金钢制零件，其材料的抗拉强度极限σB =1200MPa ，疲劳极限σ-1 =460MPa ，屈服极限σs=920MPa 。
零件的综合影响系数615.1)(=D K σ。
试绘制该零件的a m σσ-简化疲劳极限应力图。
（设寿命系数K N =1,0012σσ-σ=ψ-σ=0.2）机械设计复习题四一、填空与选择填空题1、受轴向工作载荷F 作用的紧螺栓联接，螺栓和被联接件的刚度分别为C 1和C 2，其预紧力为'F ，则剩余预紧力''F 为（ ）；2、形成流体动压润滑的必要条件是（ ）、（ ）和（ ）；3、直齿圆锥齿轮的强度可近似按（ ）强度进行计算；4、阿基米德蜗杆传动在（ ）面上的模数m 和压力角取α取标准；在该平面内， 蜗杆与蜗轮的啮合相当于（ ）与（ ）的啮合；5、键的剖面尺寸是由（ ）确定的，而键长是由（ ）确定的；6、滚动轴承的基本额定动负荷C 是指（ ）；7、闭式软齿面齿轮传动一般按（ ）设计，按（ ）校核。
A.齿根弯曲疲劳强度B.齿面接触疲劳强度C.齿面磨损D.齿面胶合8、标注螺纹时（ ）；A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明9、对齿面硬度≤350HBS 的一对齿轮传动，选取齿面硬度时应使（ ）；A.小齿轮齿面硬度<大齿轮齿面硬度B.小齿轮齿面硬度=大齿轮齿面硬度C.小齿轮齿面硬度>大齿轮齿面硬度D.小齿轮齿面硬度≤大齿轮齿面硬度10、齿轮弯曲强度计算中的齿形系数与（ ）无关。
