LTE功率控制技术介绍
LTE功率控制
LTE 功率控制OFDMA系统如果要使用下行功控，主要用于补偿信道的路径损耗和阴影。
但下行功控和频域调度存在一定的冲突。
●1.系统完全可以通过频域调度的方式避免在那些路径损耗较大的RB进行传输，因此对PDSCH采用下行功率控制就不是很重要了。
●2.采用下行功率控制反而会扰乱下行CQI测量，由于功控补偿了某些RB的路径损耗，UE无法获得真实的下行信道质量信息，从而影响到下行调度的准确性。
LTE的小区公共参考信号CRS，必须每个子帧都发射，而且是跨整个系统带宽的。
根据基站的发射天线数量，小区公共参考信号所占的资源比例在4.8%-14.3%下行物理信号包括：同步信号和参考信号，同步信号又分为主同步信号（PSS）和辅同步信号(SSS)，用来做小区的同步，确定唯一的物理小区ID；参考信号分为小区专用参考信号（CRS）和终端专用参考信号(DRS)，CRS用来做下行信道估计和测量，DRS还可以用来做UE端的相干检测和解调。
小区专用参考信号CRS在时频资源中的位置与端口数有关，不同的端口数所占用的位置不同。
扩展CP和常规CP也不同。
下行参考信号简介及功能在R9中，下行定义了四种参考信号，分别为分别为小区专用参考信号（C-RS）,用户专用参考信号（UE-RS，又称DM-RS），MBSFN参考信号，位置参考信号（P-RS）。
在R10中，下行定义了五种参考信号，分别为小区专用参考信号（C-RS）,用户专用参考信号（UE-RS，又称DM-RS），MBSFN参考信号，位置参考信号（P-RS），以及CSI参考信号（CSI-RS）。
在R9与R10中定义的这些参考信号的主要功能及区别如下：Rel9 中：C-RS：用于除了不基于码本的波束赋形技术之外的所有下行传输技术的信道估计和相关解调。
在天线端口{0}或{0,1}或{0,1,2,3}上传输。
UE-RS（D-RS）：用于不基于码本的波束赋形技术的信道估计和相关解调。
支持PDSCH的单天线端口传输，在天线端口5或7或8上传输。
2.LTE 功率控制
MO
参数
小区信道功率配置
信息
SchPwr
ID 所属命令
描述
含义:该参数表示小 区同步信道功率相对 于参考信号的功率偏 置。
MOD CELLCHPWRCFG
LST CELLCHPWRCFG
界面取值范围:3175~3175
单位:0.005分贝
缺省值:0
PHICH 功率控制通过参数DlPcAlgoSwitch 设置。 当子开关PhichInnerLoopPcSwitch 打开时，PHICH 功率控制原理如下： eNodeB 首先由CQI（Channel Quality Indicator）估算出SINRRS，然后根据 SINRRS 和SINRTarget 的差异周期性地调整PHICH 发射功率，适应路径损耗 和阴影衰落的变化。 如果SINRRS 小于SINRTarget，则增大PHICH 发射功率。 反之则减小PHICH 发射功率。 当子开关PhichInnerLoopPcSwitch 关闭时，PHICH 功率通过参数PwrOffset 设置基于小区参考信号功率的偏置。PHICH 发射功率计算公式如下：
1.覆盖：ReferenceSignalPwr设置过大会造成越区覆盖，对其他小区造成干扰； ReferenceSignalPwr设置过小，会造成覆盖不足，出现盲区；
2.干扰：由于受周围小区干扰的影响，ReferenceSignalPwr设置也会不同，干 扰大的地方需要留出更大的干扰余量；
3.信道估计：ReferenceSignalPwr设置会影响信道估计，ReferenceSignalPwr 越大，信道估计精度越高，解调门限越低，接收机灵敏度越高，同时对邻区干 扰也越大；
LTE功率控制综述综述
2019扰协调 小区专属天线端口下的ρ A/ρ B比。其由高层信令 通知的小区专用参数 以及 eNodeB 配置的小区专用 天线端口数目决定。
小区专属天线端口下的ρ A/ρ B比
2019/2/20
2019/2/20
7
用户功率分配和小区间干扰协调
小区专属比值与PDSCH使用的不同传输模式有关。对于16QAM、 64QAM调制、多层空分复用，或多用户MIMO的PDSCH传输： ������ 当UE接收使用4小区特定天线端口发送分集预编码传输的PDSCH数 据时：ρ A= power -offset PA 10log10 (2) 其他情况下：ρ A= power -offset PA 其中，在除了多用户MIMO之外的所有传输模式中， power -offset 均为0； 在指示 B / A基础上，通过高层参数 PA 确定 ρ A的具体数值，得到 基站下行针对用户的PDSCH发射功率。
下行功率分配
在频率和时间上采用恒定的发射功率，基站通过高 层信令指示该发射功率数值。 在LTE系统中，使用每资源单元容量（Transmit Energy per Resource Element, EPRE）来衡量下行 发射功率大小。 下行功率分配方法： 提高参考信号的发射功率(Power Boosting) 与用户调度相结合实现小区间干扰抑制的相关 机制
2019/2/20
5
提高参考信号的发射功率-Power Boosting
ρ A或 ρ B表示每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比 值，且ρ A或ρ B是UE专属的。 在包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用ρ B
表示； 在不包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用 ρ A表示。
LTE下行功率控制
LTE下行功率分配与功率控制LTE下行功率控制采用固定功率分配和动态功率控制两种策略：1、固定功率分配：由于不同的物理信道的作用不同，为了让终端能更好的解调公共信道的信息所以采用固定功率分配，公共信道如下：小区参考信号（RS）：固定功率分配的基准，根据信道功率分配的原则，所有固定功率分配均由RS功率加偏置分配。
LTE小区功率配置原则：上下行链路平衡公共信道与业务信道平衡能够保证覆盖，降低干扰，保证容量和覆盖平衡TypeA符号和TypeB符号上的PDSCH RE功率尽量相等TypeA符号和TypeB符号上的总功率尽量相等DL-RS-Power=P-10*log(12*NRB)+10*log(1+Pb)DL-RS-Power下行参考信号RS功率P:单天线发射功率Pb：表示PDSCH上RE的功率因子NRB:RB数量与带宽有关后台设置参数：ReferenceSignalPwr：参考信号功率。
同步信号（SCH）：RS功率+SchPwr（同步信道功率，建议值：0）PBCH：RS功率+PbchPwr（物理广播信道功率，建议值：-600即-3dB）PCFICH：RS功率+PcfichPwr（物理控制格式指示信道功率，建议值：-600即-3dB）PDCCH（承载小区公共信息的调度信息）：PDSCH（公共信息）：2、动态功率控制或者固定功率分配：专用信道采用固定或动态功率控制PHICH :承载HARQ的ACK/NACK反馈信息，如果UE对PHICH解调错误率过高，会严重影响用户吞吐率。
所以要保证每个UE有相似的PHICH性能；其可以采用固定功率分配方式，也可以采用动态功率分配方式，通过PhichlnnerLoopPcSwitch参数设置，当PhichlnnerLoopPcSwitch开关关闭的时候，为固定功率分配，PHICH的功率为PowerPHICH= ReferenceSignalPwr+PwrOffset；当PhichlnnerLoopPcSwitch开关开启的时候，PHICH会根据信道质量，来动态调整PHICH的功率，通过测量SINR（由UE上报CQI计算得出）与目标阀值SINR（门限）比较来调整，如下图：PDCCH（承载UE专用信道的调度的信息）：当承载小区公共消息在PDSCH上传输的指示，采用固定功率分配，eNodeB通过设置基于小区参考信号功率的固定偏置进行PDCCH功率控制；当承载UE PDSCH专用信息的传输指示，可采用固定功率分配，也可以采用动态功率分配，通过PdcchPcSwitch参数设置，如下图：PdcchPcSwitch：PDCH工控开关，建议值ON（开），DediDciPwrOffset：UE专用搜索空间的DCI功率偏置，建议值：-30，即-3dBPDSCH（承载UE专用信息）：A类符号和B类符号功率分别为PPDSCH-A，PPDSCH-B PPDSCH-A=ρA+ ReferenceSignalPwrPPDSCH-B=ρB+ ReferenceSignalPwr下图：红色线表示传输的是公共信息采用固定功率分配，黑色线表示专用信息传输可以固定也可以动态。

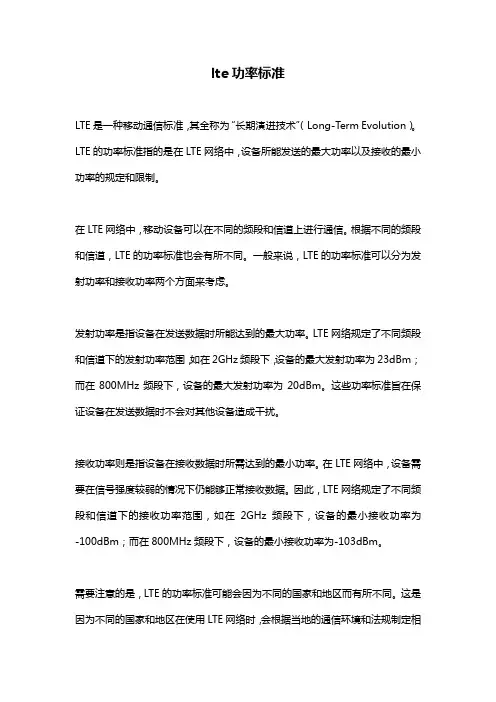

lte功率标准
lte功率标准
LTE是一种移动通信标准，其全称为“长期演进技术”（Long-Term Evolution）。
LTE的功率标准指的是在LTE网络中，设备所能发送的最大功率以及接收的最小功率的规定和限制。
在LTE网络中，移动设备可以在不同的频段和信道上进行通信。
根据不同的频段和信道，LTE的功率标准也会有所不同。
一般来说，LTE的功率标准可以分为发射功率和接收功率两个方面来考虑。
发射功率是指设备在发送数据时所能达到的最大功率。
LTE网络规定了不同频段和信道下的发射功率范围，如在2GHz频段下，设备的最大发射功率为23dBm；而在800MHz频段下，设备的最大发射功率为20dBm。
这些功率标准旨在保证设备在发送数据时不会对其他设备造成干扰。
接收功率则是指设备在接收数据时所需达到的最小功率。
在LTE网络中，设备需要在信号强度较弱的情况下仍能够正常接收数据。
因此，LTE网络规定了不同频段和信道下的接收功率范围，如在2GHz频段下，设备的最小接收功率为-100dBm；而在800MHz频段下，设备的最小接收功率为-103dBm。
需要注意的是，LTE的功率标准可能会因为不同的国家和地区而有所不同。
这是因为不同的国家和地区在使用LTE网络时，会根据当地的通信环境和法规制定相
应的功率标准，以保证网络的稳定和顺畅运行。

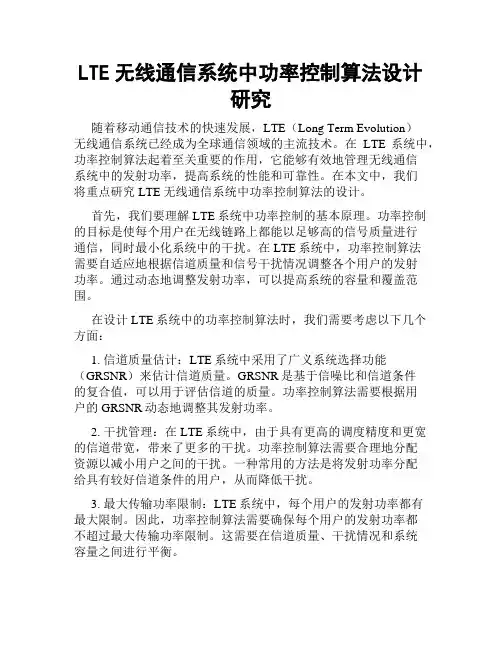

LTE无线通信系统中功率控制算法设计研究
LTE无线通信系统中功率控制算法设计研究随着移动通信技术的快速发展，LTE（Long Term Evolution）无线通信系统已经成为全球通信领域的主流技术。
在LTE系统中，功率控制算法起着至关重要的作用，它能够有效地管理无线通信系统中的发射功率，提高系统的性能和可靠性。
在本文中，我们将重点研究LTE无线通信系统中功率控制算法的设计。
首先，我们要理解LTE系统中功率控制的基本原理。
功率控制的目标是使每个用户在无线链路上都能以足够高的信号质量进行通信，同时最小化系统中的干扰。
在LTE系统中，功率控制算法需要自适应地根据信道质量和信号干扰情况调整各个用户的发射功率。
通过动态地调整发射功率，可以提高系统的容量和覆盖范围。
在设计LTE系统中的功率控制算法时，我们需要考虑以下几个方面：1. 信道质量估计：LTE系统中采用了广义系统选择功能（GRSNR）来估计信道质量。
GRSNR是基于信噪比和信道条件的复合值，可以用于评估信道的质量。
功率控制算法需要根据用户的GRSNR动态地调整其发射功率。
2. 干扰管理：在LTE系统中，由于具有更高的调度精度和更宽的信道带宽，带来了更多的干扰。
功率控制算法需要合理地分配资源以减小用户之间的干扰。
一种常用的方法是将发射功率分配给具有较好信道条件的用户，从而降低干扰。
3. 最大传输功率限制：LTE系统中，每个用户的发射功率都有最大限制。
因此，功率控制算法需要确保每个用户的发射功率都不超过最大传输功率限制。
这需要在信道质量、干扰情况和系统容量之间进行平衡。
4. 反馈延迟：在LTE系统中，由于频带资源的分配和调度需要一定的时间，会导致功率控制的反馈延迟。
功率控制算法需要考虑反馈延迟，并采用适当的方法来解决延迟问题。
一种常用的方法是使用预测算法来估计未来的信号质量和干扰情况，从而提前进行功率调整。
5. 基站密度：在高密度的基站网络中，用户之间的干扰会更加严重。
功率控制算法需要特别关注高密度基站网络中的信道质量估计和干扰管理，以保证系统的性能和容量。
LTE上行功控介绍
无线系统中的上行功控是非常重要的，通过上行功控，可以使得小区中的移动台既保证上行发送数据的质量，又尽可能地减少对系统和其他用户的干扰，延长移动台电池的使用时间。
LTE中，同小区内不同用户之间的上行数据，设计成相互正交的。
因此同WCDMA相比，小区内上行干扰的管理就相对容易得多，LTE中的上行功率控制是慢速而非WCDMA中的快速功率控制。
LTE通过功率控制，主要用来使得上行传输适应不同的无线传输环境，包括路损，阴影，快数衰落，小区内及小区间其他用户的干扰等。
LTE中，上行功率控制使得对于相同的MCS（Modulation And Coding Scheme），不同UE到达eNodeB的功率谱密度（Power Spectral Density，PSD 亦即单位带宽上的功率）大致相等。
eNodeB为不同的UE分配不同的发送带宽和调制编码机制MCS，使得不同条件下的UE获得相应不同的上行发射速率。
LTE功率控制的对象包括PUCCH，PUSCH，SRS等。
虽然这些上行信号的数据速率和重要性各自不同，其具体功控方法和参数也不尽相同。
但其原理都是基本相同的，可以归纳为（对于上行接入的功控如RA preamble，RA Msg3会有所区别，会在相应接入部分加以描述）：UE发射的功率谱密度（即每RB上的功率）＝开环工控点＋动态的功率偏移。
其中开环工控点＝标称功率P0 ＋开环的路损补偿α×（PL）。
标称功率P0又分为小区标称功率和UE特定的标称功率两部分。
eNodeB为小区内的所有UE 半静态地设定一标称功率P0_PUSCH和P0_PUCCH，该值通过SIB2系统消息（UplinkPowerControlCommon: p0-NominalPUSCH, p0-NominalPUCCH）广播；P0_PUSCH的取值范围是－126dBm 到＋24 dBm （均指每RB而言）。
P0_PUCCH的取值范围是－126 dBm 到－96 dBm。
LTE上行链路自适应功率控制切换技术
LTE上行链路自适应功率控制切换技术TD 与LTE 技术创新论坛1背景在LTE 系统中，各个子信道严格正交，因此不存在小区内干扰的问题。
即使由于子载波频率或相位偏移造成信道间干扰，也可以通过信号处理的方法将干扰降到最低。
OFDM 系统内的主要干扰为小区间干扰，并在很大程度上影响着系统的性能。
相比之下，小区边缘用户的发射功率对相邻小区的干扰要比中心用户大得多。
对于频率复用因子为N =1的小区，上行链路的小区间干扰主要由相邻小区的边缘用户使用相同频带资源产生。
抑制小区间干扰的主要方法有部分频率复用（fractionalfrequency reuse ，FFR ）或者功率控制（power control ，PC ）。
部分频率复用主要通过将小区边缘用户所使用的频率资源相互错开，降低小区边缘用户的同频干扰，但这种方法同时也会降低频谱利用率；功率控制则通过合理控制用户的发射功率，抑制小区间的干扰。
目前，已经提出了很多LTE 的功率控制算法，本文中涉及的两个通用算法原理如下。
第一种，根据用户上报的功率余量（power headroom ，PH ），提升用户的发射功率，以提高接收的用户信号质量并选择阶数较高的调制编码方式（modulation and codingscheme ，MCS ），达到提高小区吞吐量的目的。
由于每个用户使用的发射功率都较大，因此小区间干扰会比较大。
第二种，基于接收到的功率谱密度（power spectraldestiny ，PSD ）来进行功率控制，系统通过控制所有用户的接收信号的PSD 来稳定系统的小区间干扰水平[1]。
使用这种功控方法，对于处在小区中心的用户，虽然其对相邻小区的干扰较小，但由于其接收的PSD 被限制，将会导致其不能使用较大的发射功率，不能选择较高阶数的MCS ，最终造成小区的整体吞吐量下降。
本文基于对以上两种算法的分析，提出了自适应功率控制算法，该算法结合两种算法所长，确保小区边缘用户性能的同时，尽量最大化小区吞吐量。
LTE功率控制总结
LTE功率控制总结LTE (Long Term Evolution) 是一种高速无线通信技术，由于其高速率和低延迟，广泛应用于移动通信领域。
在LTE中，功率控制是保证信号质量、最大限度利用系统资源的重要技术。
下面是我对LTE功率控制的总结。
首先，LTE功率控制的目标是保证用户的通信质量，同时最大程度地利用系统资源。
因此，功率控制主要关注两个方面，即上行功控和下行功控。
上行功控是指对用户终端（UE）的上行信号进行功率控制。
在LTE中，上行功控通过调整UE的传输功率来控制其到达基站的信号强度，以保证信道质量。
LTE中采用了多种功控算法，例如关闭循环功控、开环加权功控和闭环功控等。
其中，闭环功控利用了基站对收到的上行PUCCH（物理上行共享信道）信号的质量进行反馈来调整功率。
基站通过应答信令中携带的反馈信息来控制UE的发射功率，实现了根据实际情况进行功率调节的闭环控制。
下行功控是指对基站对UE的下行信号进行功率控制。
在LTE中，下行功控通过调整基站的传输功率来保证UE接收到的信号强度在适当范围内，以保证信道质量。
下行功控主要包括两种方式，即全局功控和子载波功控。
全局功控通过调整基站的全局传输功率来控制信道质量，保证覆盖范围内所有UE的接收信号质量。
而子载波功控则是根据每个子载波的接收信号质量来调整功率，以实现对不同位置或用户间信号的灵活控制。
对于LTE功率控制的优化，可以从多个方面进行考虑。
首先，可以优化功控算法，提高功控的精确度和灵活性。
例如，可以引入更复杂的功控算法，结合信道质量、拥塞状态等因素进行综合权衡，以实现更加准确的功率调节。
其次，可以优化功控策略，根据网络负载、用户需求等因素，动态调整功控目标，以实现更好的资源利用效率。
此外，还可以优化功控参数的配置，根据网络拓扑和用户分布等特点，合理配置功控参数，以实现全网覆盖和负载均衡的最优化。
此外，LTE功率控制还需要考虑与其他技术的协同工作。
例如，与LTE调度算法的协同可以实现对功率控制和调度资源的优化配置，以提高系统性能。
LTE功率控制
功率控制功率控制是无线系统中重要的一个功能。
UE 在不同的区域向基站发送信号，这样发送的功率就会有不一致。
远的UE 发送的功率应该大一些，近的稍微小一些，这样以便基站能够更好的将不同的UE 能够解调出来。
功率控制也通常分为开环功率控制和闭环功率控制。
开环功率控制通常不需要UE 反馈，基站通过自身的一些测量或者其他信息，来控制UE 的功率发送或者自身的功率发送。
闭环功率控制通常需要UE 的一些相应的信息，包括信噪比(SIR/ SINR) 或者是BLER/FER 等信息，来调整UE 的发送功率。
闭环功率控制又一般分为两种，一种是内环功率控制，一种是外环功率控制。
内环功率控制是通过SIR 来进行相应的功率控制，基站通过接收到UE 的SIR ，发现与预期的SIR 有差距，然后产生功率控制命令，指示UE 进行调整发送功能，以达到预期的SIR 。
外环功率通常是一种慢功率调整，主要是通过链路的质量来调整SIR ，通过测量链路的BLER ，来指示SIR 的调整情况。
LTE 的功率控制，有别于其他系统的功率控制。
LTE 在一个小区是一个信号正交的系统，所以小区内相互干扰比较小，LTE 主要是在小区之间的干扰。
所以LTE 对于小区内的功率控制的频率相对比较慢。
LTE 有个概念下行功率分配时要使用到，the energy per resource element (EPRE)，可以立即为每个RE 的平均功率。
1上行功率控制1.1 PUSCH1.1.1 PUSCH 的功率控制UE 需要根据eNB 的指示设置每个子帧的PUSCH 的发射功率PUSCH P ：)}()()()())((log 10,min{)(TF O_PUSCH PUSCH 10CMAX PUSCH i f i PL j j P i M P i P +∆+⋅++=α[dBm]以下对于各个参数进行相应的解析。
CMAX P 是UE 的发射的最大的功率，在协议36101中定义的，)(PUSCH i M 是UE 在子帧i 所分配的PUSCH 的RB 的数目或者PUSCH 的RB 带宽，用RB 数目来表示;)(O_PUSCH j P 是预期的PUSCH 的功率，包括两部分，一部分是小区属性的参数)( PUSCH O_NOMINAL_j P ，一个是UE 属性的参数)(O_UE_PUSCH j P 。
LTE功率控制
4 12 4 4 4 4 4 3 3
4 16 4 4 4 4 4 2 2
4 12
4 16
B B A
/
A
RS所占功率
5 5 4 4
/ / / /
4 4 4 24 1 / 6
4 4 4 8
/ / / /
4 8 8 24 2 / 6
3 / 4 3 /12 4 /12 12 / 24 3 / 6
通过X2接口交换小区间干扰信息，进行协调调度，抑制小区间的
同频干扰，交互的信息有：
过载指示OI（被动）：指示本小区每个PRB上受到的上行干扰情况。
相邻小区通过交换该消息了解对方的负载情况。 高干扰指示HII（主动）：指示本小区每个PRB对于上行干扰的敏感 程度。反映了本小区的调度安排，相邻小区通过交换该信息了解对方将 要采用的调度安排，并进行适当的调整以实现协调的调度。
提高参考信号的发射功率-Power Boosting
对于PDSCH信道的EPRE可以由下行小区专属参考信号功率EPRE 以及每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值ρA 或ρB的得到。 PDSCH_EPRE =小区专属RS _ EPRE ×ρA PDSCH_EPRE =小区专属 RS_ EPRE ×ρB 下行小区参考信号EPRE定义为整个系统带宽内所有承载下行小区专 属参考信号的下行资源单元（RE）分配功率的线性平均。UE可以认为 小区专属RS_EPRE在整个下行系统带宽内和所有的子帧内保持恒定， 直到接收到新的小区专属RS_EPRE。小区专属RS_EPRE由高层参数 Reference-Signal-power通知。
) 在j=0或者1时， PO _ PUSCH ( j) PO_NOMINAL_ PUSCH ( j) PO_UE_ PUSCH ( j，PO_NOMINAL_ PUSCH ( j) 为针对一个
第九课：LTE功率控制
第九课：LTE功率控制LTE下行功率控制由于LTE下行采用OFDMA技术，一个小区内发送给不同UE的下行信号之间是相互正交的，因此不存在CDMA系统因远近效应而进行功率控制的必要性。
就小区内不同UE的路径损耗和阴影衰落而言，LTE系统完全可以通过频域上的灵活调度方式来避免给UE分配路径损耗和阴影衰落较大的RB，这样，对PDSCH采用下行功控就不是那么必要了。
另一方面，采用下行功控会扰乱下行CQI测量，影响下行调度的准确性。
因此，LTE系统中不对下行采用灵活的功率控制，而只是采用静态或半静态的功率分配（为避免小区间干扰采用干扰协调时静态功控还是必要的）。
下行功率分配的目标是在满足用户接收质量的前提下尽量降低下行信道的发射功率，来降低小区间干扰。
在LTE系统中，使用每资源单元容量（Transmit Energy per Resource Element, EPRE）来衡量下行发射功率大小。
对于PDSCH信道的EPRE可以由下行小区专属参考信号功率EPRE以及每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值ρA或ρB的得到。
其中，下行小区参考信号EPRE定义为整个系统带宽内所有承载下行小区专属参考信号的下行资源单元（RE）分配功率的线性平均。
UE可以认为小区专属RS_EPRE在整个下行系统带宽内和所有的子帧内保持恒定，直到接收到新的小区专属RS_EPRE。
小区专属RS_EPRE 由高层参数Reference-Signal-power通知。
ρA或 ρB表示每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值，且ρA或ρB 是UE专属的。
具体来说，在包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用Bρ表示；在不包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用ρA表示。
一个时隙内不同OFDMA的比值标识ρA或ρB与OFDMA符号索引对应关系图1OFDMA系统如果要使用下行功控，主要用于补偿信道的路径损耗和阴影。
LTE中的功率控制总结
LTE中的功率控制总结1、LTE框图综述2、LTE功率控制与CDMA系统功率控制技术的比较下表所示。
3、LTE当中上下行分别采用OFDMA和SC-FDMA的多址方式，所以各子载波之间是正交不相关的,这样就克服了WCDMA当中远近效应的影响。
为了保证上行发送数据质量，减少归属不同eNodeB的UE使用相同频率的子载波产生的干扰，同时也减少UE的能量消耗，并使得上行传输适应不同的无线传输环境，包括路损，阴影，快衰落等。
(质量平衡与信干噪比平衡的原则相结合使用，是现在功率控制技术的主流.）4、功率控制方面,只是对上行作功率调整(采用慢速功率控制)，下行按照参数配置进行固定功率的发送，即只有eNodeB对UE的发送功率作调整。
LTE中，上行功率控制使得对于相同的MCS(Modulation And Coding Scheme）, 不同UE到达eNodeB的功率谱密度（Power Spectral Density,PSD单位带宽上的功率）大致相等。
eNodeB 为不同的UE分配不同的发送带宽和调制编码机制MCS，使得不同条件下的UE获得相应不同的上行发射功率.5、对于下行信号，基站合理的功率分配和相互间的协调能够抑制小区间的干扰，提高同频组网的系统性能。
严格来说，LTE的下行方向是一种功率分配机制，而不是功率控制。
不同的物理信道和参考信号之间有不同的功率配比。
下行功率分配以开环的方式完成，以控制基站在下行各个子载波上的发射功率。
下行RS一般以恒定功率发射。
下行共享控制信道PDSCH功率控制的主要目的是补偿路损和慢衰落,保证下行数据链路的传输质量。
下行共享信道PDSCH的发射功率是与RS发射功率成一定比例的。
它的功率是根据UE反馈的CQI与目标CQI 的对比来调整的，是一个闭环功率控制过程。
在基站侧，保存着UE 反馈的上行CQI值和发射功率的对应关系表。
这样，基站收到什么样的CQI，就知道用多大的发射功率,可达到一定的信噪比（SINR)目标。
LTE中的功率控制总结
LTE中的功率控制总结LTE框图综述1、系统功率控制技术的比较下表所示。
LTE功率控制与CDMA、2 LTE CDMA明显不明显远近效应补偿路径损耗和阴影衰对抗快衰落功控目的落功控周期慢速功控快速功控小区功控围小区和小区间上行：每个RE具体功率目标上的能量整条链路的总发射功率EPRE；资料Word的多址方式，所SC-FDMA当中上下行分别采用OFDMA和3、LTE 当中远近WCDMA以各子载波之间是正交不相关的，这样就克服了eNodeB效应的影响。
为了保证上行发送数据质量，减少归属不同的能量消UEUE使用相同频率的子载波产生的干扰，同时也减少的耗，并使得上行传输适应不同的无线传输环境，包括路损，阴影，快（质量平衡与信干噪比平衡的原则相结合使用，是现在功率衰落等。
）控制技术的主流。
，下采用慢速功率控制)4、功率控制方面，只是对上行作功率调整(的发送对UE行按照参数配置进行固定功率的发送，即只有eNodeB的相于同控制使得对功中调功率作整。
LTE，上行率eNodeBUE到达MCS(Modulation And Coding Scheme), 不同单位带宽上的功率）Density,PSD的功率谱密度（Power Spectral 分配不同的发送带宽和调制编码机UEeNodeB 为不同的大致相等。
获得相应不同的上行发射功率。
，使得不同条件下的制MCSUE、对于下行信号，基站合理的功率分配和相互间的协调能够抑制小5的下行方向LTE区间的干扰，提高同频组网的系统性能。
严格来说，资料Word是一种功率分配机制，而不是功率控制。
不同的物理信道和参考信号之间有不同的功率配比。
下行功率分配以开环的方式完成，以控制基站在下行各个子载波上的发射功率。
下行RS一般以恒定功率发射。
下行共享控制信道PDSCH功率控制的主要目的是补偿路损和慢衰落，保证下行数据链路的传输质量。
下行共享信道PDSCH的发射功率是与RS发射功率成一定比例的。
LTE系统中的功率控制技术
1LTE 系统的干扰分析从3GPP 长期演进(LTE)的设计目标可以看出，下行100Mbit/s 和上行50Mbit/s 的速率指标对物理层传输技术提出了较高要求。
经过多轮的讨论，最终确定3GPP LTE 系统物理层传输方案为上行采用单载波SC -FDMA 、下行采用OFDMA 。
由于LTE 采用OFDMA 多址方式，相较于CDMA系统，对功率控制的依赖性大大降低了。
CDMA 系统是自干扰系统，小区内用户占用相同的频率，只是通过码分来区分用户，同频干扰非常大，必须使用高效的功率控制技术，限制系统内部的干扰电平，降低小区内和小区间的干扰。
另外，CDMA 系统还需要通过小区内的功率控制来克服“远近效应”，并减小UE 的功耗。
对于LTE 系统来说，系统采用OFDMA 和SC -FDMA 多3G 系统采用CDMA 多址方式，小区内/小区间的用户使用相同的频率资源，同频干扰较大，而LTE系统采用OFDMA 多址方式，小区内的不同用户占用不同的频率资源，小区间一般占用相同的频率资源，小区内用户间同频干扰相对减弱,因此，在主要用于解决干扰问题的功率控制技术方面，LTE 系统比3G 系统有较大简化。
本文重点介绍LTE 系统的功率控制技术，在介绍之前，首先分析了LTE 系统的干扰情况，随后对现有系统中的通用功率控制技术进行探讨，从而引出LTE 系统的功率控制方案。
关键词LTE ；OFDM ；上行功控；干扰LTE 系统中的功率控制技术龙紫薇，邓伟，杨光（中国移动通信集团公司研究院北京100053）TD 与LTE 技术创新论坛协办了各种多天线发射技术在终端不同移动速度下的吞吐量。
8结束语在LTE 系统中，根据覆盖场景、信道环境的变化，可自适应地采用发送分集、空间复用和波束赋形等技术，以获得较好的覆盖质量和小区吞吐量。
根据上面的仿真结果，发送分集、空间复用和波束赋形的应用场景建议如下。
·对于运动速度低、信噪比高的场景，建议采用闭环空间复用技术发射多个数据流，可获得较高的小区吞吐量。
LTE中的功率控制总结
LTE中的功率控制总结1、LTE框图综述2、LTE功率控制与CDMA系统功率控制技术的比较下表所示。
3、LTE当中上下行分别采用OFDMA和SC-FDMA的多址方式，所以各子载波之间是正交不相关的，这样就克服了WCDMA当中远近效应的影响。
为了保证上行发送数据质量，减少归属不同eNodeB的UE使用相同频率的子载波产生的干扰，同时也减少UE的能量消耗，并使得上行传输适应不同的无线传输环境，包括路损，阴影，快衰落等。
（质量平衡与信干噪比平衡的原则相结合使用，是现在功率控制技术的主流。
）4、功率控制方面，只是对上行作功率调整(采用慢速功率控制)，下行按照参数配置进行固定功率的发送，即只有eNodeB对UE的发送功率作调整。
LTE中，上行功率控制使得对于相同的MCS(Modulation And Coding Scheme), 不同UE到达eNodeB的功率谱密度（Power Spectral Density,PSD单位带宽上的功率）大致相等。
eNodeB 为不同的UE分配不同的发送带宽和调制编码机制MCS，使得不同条件下的UE获得相应不同的上行发射功率。
5、对于下行信号，基站合理的功率分配和相互间的协调能够抑制小区间的干扰，提高同频组网的系统性能。
严格来说，LTE的下行方向是一种功率分配机制，而不是功率控制。
不同的物理信道和参考信号之间有不同的功率配比。
下行功率分配以开环的方式完成，以控制基站在下行各个子载波上的发射功率。
下行RS一般以恒定功率发射。
下行共享控制信道PDSCH功率控制的主要目的是补偿路损和慢衰落，保证下行数据链路的传输质量。
下行共享信道PDSCH的发射功率是与RS发射功率成一定比例的。
它的功率是根据UE反馈的CQI与目标CQI的对比来调整的，是一个闭环功率控制过程。
在基站侧，保存着UE 反馈的上行CQI值和发射功率的对应关系表。
这样，基站收到什么样的CQI，就知道用多大的发射功率，可达到一定的信噪比（SINR）目标。
LTE功率控制技术分析
LTE功率控制技术分析1LTE下行功率控制1）在频率和时间上采用恒定的发射功率，基站通过高层信令指示该发射功率数值。
2）下行功率分配以每个RE为单位，控制基站在各个时刻各个子载波上的发射功率。
3）下行功率分配方法：●提高参考信号的发射功率(Power Boosting)●与用户调度相结合实现小区间干扰抑制的相关机制4）PDSCH不采用功率控制●采用OFDMA技术，不同UE信号互相正交，不存在CDMA系统的远近效应。
●频域调度能够避免在深度路径损耗的RB上传输。
●采用功控会扰乱下行CQI测量，影响下行调度的准确性。
5）下行信道（PDSCH/PDCCH/PCFICH/PHICH）采用半静态的功率分配。
◇OFDMA系统如果要使用下行功控，主要用于补偿信道的路径损耗和阴影。
但下行功控和频域调度存在一定的冲突。
1.系统完全可以通过频域调度的方式避免在那些路径损耗较大的RB进行传输，因此对PDSCH 采用下行功率控制就不是很重要了。
2.采用下行功率控制反而会扰乱下行CQI测量，由于功控补偿了某些RB的路径损耗，UE无法获得真实的下行信道质量信息，从而影响到下行调度的准确性。
1.1 提高参考信号的发射功率-Power Boosting小区通过高层信令指示，通过不同比值设置RS信号在基站总功率中的不同开销比例，来实现RS发射功率的提升。
1.2 用户功率分配和小区间干扰协调在指示基础上，通过高层参数确定的具体数值，得到基站下行针对用户的PDSCH发射功率。
●关系：●用于MU-MIMO的场景●表示功率平均分配给两个用户●为了支持下行小区间干扰协调，定义了基站窄带发射功率限制（RNTP，Relative Narrowband Tx Power）的物理层测量，在X2口上进行交互。
它表示了该基站在未来一段时间内下行各个PRB将使用的最大发射功率的情况，相邻小区利用该消息来协调用户，实现同频小区干扰协调。
2LTE上行功率控制1）终端的功率控制目的：节电和抑制用户间干扰2）手段：采用闭环功率控制机制3）控制终端在上行单载波符号上的发射功率，使得不同距离的用户都能以适当的功率达到基站，避免“远近效应”。
LTE功率控制技术分析
LTE功率控制技术分析LTE（Long Term Evolution）是一种无线通信技术，它在高速移动通信、互联网接入和高质量媒体传输方面具有重要的应用。
在LTE系统中，功率控制是一项关键技术，它的主要目标是确保通信质量和效率，同时减少对网络资源的浪费。
开环功率控制是基于上行信号的接收质量，由终端设备自动调整发射功率。
当接收端的信号质量较差时，终端设备将增加发射功率，以确保信号能够被基站接收到。
当信号质量较好时，终端设备将减小发射功率，以节约网络资源和延长终端设备的电池寿命。
开环功率控制的主要优点是简单且容易实施。
然而，它也存在一些缺点。
首先，开环功率控制依赖于终端设备和基站之间的距离和信号质量，因此在距离较远、信号质量较差的情况下，可能导致终端设备需要增加更多的发射功率，从而耗费更多的能量。
其次，开环功率控制无法适应网络中的变化，例如，当网络中其他用户增加时，可能导致网络资源有限，从而影响终端设备的功率控制结果。
为了解决开环功率控制的不足，LTE系统引入了闭环功率控制。
闭环功率控制基于基站对终端设备发射功率的测量和反馈，以实现更精确的功率控制。
具体而言，基站会测量接收到的上行信号的强度，并将该测量结果反馈给终端设备。
终端设备根据反馈信息，调整自己的发射功率。
通过不断的测量和反馈，终端设备可以动态地调整发射功率，以适应网络变化和优化功率控制。
闭环功率控制的主要优点是能够实现更准确和可靠的功率控制。
通过基站的实时测量和反馈，终端设备可以准确地了解到自己的发射功率是否适当。
当发射功率过高时，终端设备可以及时减小功率，以避免对其他用户造成干扰。
当发射功率过低时，终端设备可以及时增加功率，以确保信号质量。
然而，闭环功率控制也存在一些挑战和限制。
首先，闭环功率控制需要更多的信道资源，以实现测量和反馈的交互。
这可能会占用网络容量，限制其他用户的数据传输速率。
其次，由于终端设备和基站之间的时延，反馈信息可能不及时到达终端设备，从而导致功率控制的不准确性。
4G LTE 第九课：LTE功率控制
第九课：LTE功率控制LTE下行功率控制由于LTE下行采用OFDMA技术，一个小区内发送给不同UE的下行信号之间是相互正交的，因此不存在CDMA系统因远近效应而进行功率控制的必要性。
就小区内不同UE的路径损耗和阴影衰落而言，LTE系统完全可以通过频域上的灵活调度方式来避免给UE分配路径损耗和阴影衰落较大的RB，这样，对PDSCH采用下行功控就不是那么必要了。
另一方面，采用下行功控会扰乱下行CQI测量，影响下行调度的准确性。
因此，LTE系统中不对下行采用灵活的功率控制，而只是采用静态或半静态的功率分配（为避免小区间干扰采用干扰协调时静态功控还是必要的）。
下行功率分配的目标是在满足用户接收质量的前提下尽量降低下行信道的发射功率，来降低小区间干扰。
在LTE系统中，使用每资源单元容量（Transmit Energy per Resource Element, EPRE）来衡量下行发射功率大小。
对于PDSCH信道的EPRE可以由下行小区专属参考信号功率EPRE以及每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值ρA或ρB的得到。
其中，下行小区参考信号EPRE定义为整个系统带宽内所有承载下行小区专属参考信号的下行资源单元（RE）分配功率的线性平均。
UE可以认为小区专属RS_EPRE在整个下行系统带宽内和所有的子帧内保持恒定，直到接收到新的小区专属RS_EPRE。
小区专属RS_EPRE 由高层参数Reference-Signal-power通知。
ρA或 ρB表示每个OFDM符号内的PDSCH EPRE和小区专属RS EPRE的比值，且ρA或ρB 是UE专属的。
具体来说，在包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用Bρ表示；在不包含RS的数据OFDMA的EPRE与小区专属RS EPRE的比值标识用ρA表示。
一个时隙内不同OFDMA的比值标识ρA或ρB与OFDMA符号索引对应关系图1OFDMA系统如果要使用下行功控，主要用于补偿信道的路径损耗和阴影。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTE功率控制技术介绍目录1LTE功率控制概述 (2)2下行功率分配技术 (2)3上行功率控制技术 (3)3.1.1PUSCH (3)3.1.2PUCCH (6)3.1.3SRS (8)3.1.4PRACH (9)1 LTE 功率控制概述LTE 系统中，下行链路采用功率分配方法来确定基站的发送功率，主要目的是保证下行链路传输的有效性。
同时，由于不同的下行物理信道的可靠性、实现方式的差异导致功控需求不同，系统中对不同物理信道的功率分配分开考虑。
上行链路采用功率控制技术来确定用户的发送功率，包含小区内功率控制和小区间功率控制，主要目的是抑制小区间干扰，同时补偿路损与阴影衰落，保证信号达到上行传输的目标信噪比。
其中，小区内功率控制主要为了达到上行传输的目标信噪比，小区间功率控制主要是为了降低小区间的干扰水平。
2 下行功率分配技术ENodeB 决定下行传输的EPRE 。
UE 假设下行导频EPRE 在整个带宽和子帧内是常量，直到不同的导频功率信息到达。
下行导频EPRE 来源于高层配置的Reference-signal-power 参数提供的下行导频传输功率。
而这个下行导频传输功率定义为系统带宽内包含参考信号的所有RE 的功率的线性平均值。
每个OFDM 符号上的PDSCH EPRE 与RS EPRE 的比值用A ρ or B ρ表示，由OFDM 符号的索引值决定，如下表所示。
此外，A ρ和B ρ都是UE 相关参数。
表格 1 一个时隙内OFDM 符号的PDSCH EPRE 与RS EPRE 比值的设置在16QAM ，64QAM ，TRI>1空间复用和多用户MIMO 传输模式下：当基站侧是4天线的发送分集时，A ρ = )2(log 1010offset -pow er ++A P δ[dB]；其他时候，A ρ =A P +offset -pow er δ[dB]。
其中，A P 是高层配置的UE 相关的参数，由RRC 信令指示；除多用户MIMO 情况offset -pow er δ是0dB 。
A B ρρ/是一个小区相关的比值参数，由系统广播的B P 参数以及小区天线端口数确定，如下表所示：表格 2 在不同B P 和小区天线端口情况下的A B ρρ/对于16QAM 或64QAM 调制方式下的PMCH ，UE 认为PMCH to RS EPRE 之比等于0dB 。
3 上行功率控制技术3.1.1 PUSCH子帧i 中PUSCH 的传输功率PUSCH P 定义为：)}()()()())((log 10,m in{)(TF O_PUSCH PUSCH 10M AX PUSCH i f i PL j j P i M P i P +∆+⋅++=α[dBm]其中， ● MAX P 是高层配置的最大允许功率；● )(PUSCH i M 是子帧i 内为PUSCH 分配的资源大小（RB 数目）；●)(O_PUSCH j P 是由高层配置的j 可以取0或1的小区级参数)( PUSCH O_NOMINAL_j P 和由高层配置的j 可以取0或1的UE 级参数)(O_UE_PUSCH j P 之和组成。
j=0时，对应半静态授权的PUSCH 传输或重传；j=1时，对应动态授权的PUSCH 传输或重传；j=2时，对应随机接入响应授权的PUSCH 传输或重传，此时3_O _PRE PU SCH O _N O M IN A L_)2(Msg PREAMBLE P P ∆+=， 0)2(O _U E_PU SCH =P ，其中，PRE P _0和3_Msg PREAMBLE ∆由高层信令配置；● 当j =0 或1时, {}1,9.0,8.0,7.0,6.0,5.0,4.0,0∈α 是一个3bit 高层配置的小区级参数；当 j=2时, .1)(=j α；● PL 是UE 侧计算的下行路径损耗，referenceSignalPower – higher layer filtered RSRP ； ●)12(log 10)(10TF -=∆⋅S K MPR i ，其中，S K 由高层配置的UE 专属参数deltaMCS-Enabled 决定；RE N TBS MPR /=，其中，T BS 是传输块大小，PU SCHsymbRB sc PU SCH N N M N RE ⋅⋅=，TBS 和PU SCH M 来自相同传输块的初始PDCCH ； ●PUSCH δ是一个UE 专属的功率修正值，也称作TPC 命令，它包含在DCI 格式0的PDCCH ，或者与其他TPC 命令联合编码后承载在DCI 格式为3/3A 的PDCCH 上，并使用TPC-PUSCH-RNTI 对CRC 校验比特进行加扰。
)(i f 表示第i 子帧时对当前PUSCH 功率的调整，定义为： ✧)()1()(PUSCH PUSCH K i i f i f -+-=δ对应于高层配置给UE 的专属参数Accumulation-enabled 使能，或者PUSCH δ包含在DCI Format 0中且对应的CRC 用临时C-RNTI 进行了扰码；✓)(PUSCH PUSCH K i -δ在子帧PUSCH K i -中由DCI 0或3/3A PDCCH 指示，累积取值复位后初始值是)0(f ；UE 在每个子帧（除DRX 外）对PDCCH DCI format 0和DCI format 3/3A 进行译码；若UE 在一个子帧内同时检测到DCI format 0和DCI format 3/3A ，则UE 使用DCI format 0提供的PUSCH δ；✓ 若没有译码到TPC 命令或UE 处于DRX ，或者i 不是上行子帧，dB PU SCH 0=δ；✓ DCI 0 PDCCH 指示的PUSCH δ累积值由表给出，DCI 3/3A PDCCH 指示的PUSCH δ累积值是表的SET1或表的SET2中的一个，由高层提供的TPC-Index决定；✓ 若UE 达到最大功率，则不累加正的TPC 命令，若UE 达到最小功率，则不累加负的TPC 命令；✓ UE 在下面的三种场景下进行累积值的复位：收到绝对值的TPC 命令、收到)(__0j P PU SCH U E 和收到随机接入响应消息；✧)()(PU SCH PU SCH K i i f -=δ对应于高层配置给UE 的专属参数Accumulation-enabled 非使能时；✓)(PUSCH PUSCH K i -δ在子帧PUSCH K i -处接收到的DCI 0 PDCCH 中指示；✓ DCI 0 PDCCH 指示的PUSCH δ绝对值由表5给出；✓ 若在子帧内没有译码到DCI 0、UE 处于DRX 或者第i 个子帧不是上行子帧时，)1()(-=i f i f ；✧ 对于)(i f 的两个取值方式：累积或当前绝对值，初始值的设置如下：✓ 如果UE 从上层收到O_UE_PUSCH P ，则()0=i f ；✓ 否则，2)0(m sg ram pup P f δ+∆=，其中2msg δ是随机接入响应中指示的TPC 命令，ram pup P ∆由高层提供，表示从第一个到最后一个preamble 的总的功率抬升； ✧PUSCH K 取值：✓ 对于FDD ，PUSCH K =4；✓ 对于TDD UL/DL 配置1~6，由表给出；✓ 对于TDD UL/DL 配置0，若DCI format 0 PDCCH 指示子帧2或7调度 PUSCH 传输，且上行标识的LSB 设置为1，则7=PU SCH K ，其他PUSCH 传输PUSCH K 由表4给出；表格 3 TDD 配置0~6的PUSCH K 取值表格 4 DCI format 0/3的TPC 命令到绝对与累积PUSCH δ值的映射表格 5 DCI format 3A 的TPC 命令到PUSCH δ值的映射3.1.2 PUCCH子帧i 中PUCCH 的传输功率PUCCH P 定义为：()()()(){}i g F n n h PL P P i P HARQ CQI +∆+++=F_PUCCH 0_PUCCH M AX PUCCH ,,min [dBm]其中，每个F_PUCCH ()F ∆对应于一个相对PUCCH 格式1a 的PUCCH 格式，由高层配置；●O_PUCCH P 是由高层配置的的小区级参数PUCCH O_NOM INAL_P 和由高层配置的UE 级参数O _U E_PU CCH P 之和组成； ●()n h 是一个与PUCCH 格式相关的值，其中CQI n 与信道质量信息比特数有关，HARQn 是HARQ 比特数； ●PUCCH δ是一个UE 专属的功率修正值，也称作TPC 命令，它包含在DCI 格式1A/1B/1D/1/2A/2的PDCCH ，或者与其他TPC 命令联合编码后承载在DCI 格式为3/3A 的PDCCH 上，并使用TPC-PUCCH-RNTI 对CRC 校验比特进行加扰。
