武汉科技大学819机械原理专业课考研真题及答案(2019年)

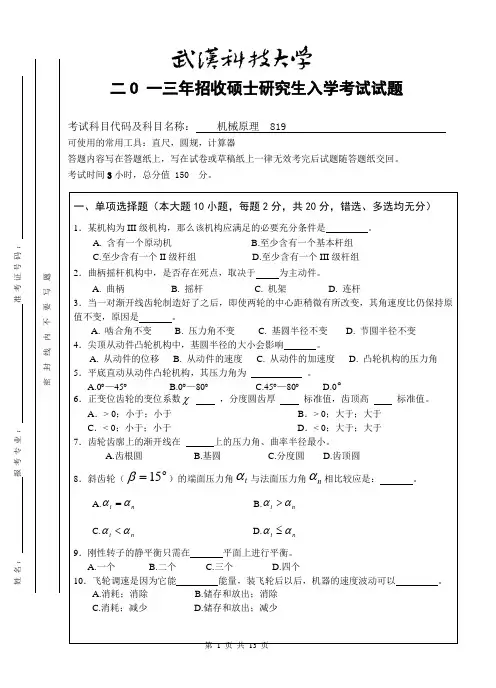

2013年A卷(2013年)武汉科技大学考研试题819机械原理及答案
二O 一三年招收硕士研究生入学考试试题考试科目代码及科目名称： 机械原理 819可使用的常用工具：直尺，圆规，计算器答题内容写在答题纸上，写在试卷或草稿纸上一律无效考完后试题随答题纸交回。
考试时间3小时，总分值 150 分。
姓名： 报考专业： 准考证号码：密封线内不要写题a'=290mm 。
齿轮模数m=5mm ，曲柄2与齿轮r 2为同一构件: （本小题共20分）(1) 为得到正传动，合理确定两齿轮的齿数z 1，z 2。
(10分)(2) 如果导杆机构的行程速比系数k=2，若b=400mm ，求d=? (10分)4、如图7所示，已知作用在滑块1上的外力F Q =1000N ， α =450，摩擦因数f=0.25,求使构件1等速上升的水平力F d 及该机构的机械效率η=?（本小题10分）5、图8所示滑移齿轮变速机构。
已知齿轮参数：m=2mm ，α=20º，ha*=1.0，实际中心距mm 71='a ，331=z ，362=z ，363=z ，齿轮2的变位系数2x ＝-0.2，其余如图示，试确定： 1. 齿轮副1与2、2与3的传动类型； 2. 齿轮3的变位系数3x 。
注：无侧隙啮合方程式：αααinv z z x x inv +++='2121)(tan 2（本小题10分）Z 1=33 Z 2=36Z 3=36a′=71mm图8 滑移齿轮变速机构图72 1V 1αF QF d二O 一三年招收硕士研究生入学考试试题（参考答案）考试科目代码及科目名称： 机械原理 819可使用的常用工具：直尺，圆规，计算器答题内容写在答题纸上，写在试卷或草稿纸上一律无效考完后试题随答题纸交回。
考试时间3小时，总分值 150 分。
姓名： 报考专业： 准考证号码：密封线内不要写题4、如图3所示画出凸轮机构反转角为请在图上标出从动件位移s和凸轮与推杆的速度瞬心过杆和圆的切点作杆的法线与水平线AC 的交点即为12P ，则有12P 为圆的圆心。

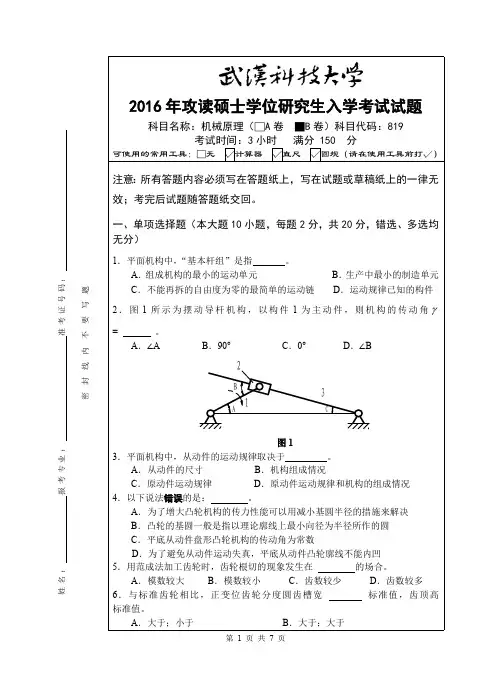

武汉科技大学考研试卷及参考答案819 机械原理-2016(B卷)
2016 年攻读硕士学位研究生入学考试试题
科目名称：机械原理（□A 卷 ■B 卷）科目代码：819 考试时间：3 小时 满分 150 分
可使用的常用工具：□无 √计算器 √直尺 √圆规（请在使用工具前打√）
的问题
C．飞轮的转动惯量越大，则系统的运转不均匀系数 越小
D．为减小飞轮的转动惯量，尽可能将飞轮安装在曲柄上
二、判断题（本大题 5 小题，每题 2 分，共 10 分。正确的打√，错误 的打）
1．在曲柄滑块机构中，只要滑块作主动件，就必然有死点存在。（ ） 2．根据渐开线性质——基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比 基圆大。 （ ） 3．两个标准直齿圆柱齿轮：z1 = 40，m1 = 2.5mm，α= 20；z2= 20，m2 =5mm，α= 20。这两个齿轮的渐开线形状应该不一样。 （ ） 4．机器的启动和停车阶段，驱动功与阻抗功不相等。 （ ） 5．周期性速度波动的构件，在一个周期内其动能的增量为零。（ ）
（7 分） （3）AB 杆为原动件时，机构的传动角为多少？ （2 分）
第5页共7页
（4）若 lAC 50mm ，且使此机构成为转动导杆机构时， lAB 的最小值又为多少？
（3 分）
图7
5．（本小题15分）设计一对齿轮传动，已知：压力角α=20º， ha* 1 ，m=3mm，
实际中心距 a' =200mm，传动比i12=3.5，采用正传动，求：
5．机械在周期变速稳定运转阶段，一个循环内的驱动功 Wd = 阻抗功 Wr。 6．凸轮机构推杆的常用运动规律中，余弦加速度运动规律有 柔性 冲击。 7．齿轮机构的重合度愈大，表明同时参加啮合的轮齿对数愈 多 。 8．为保证一对渐开线齿轮可靠地连续传动，应使实际啮合线长度 ≥ 基圆

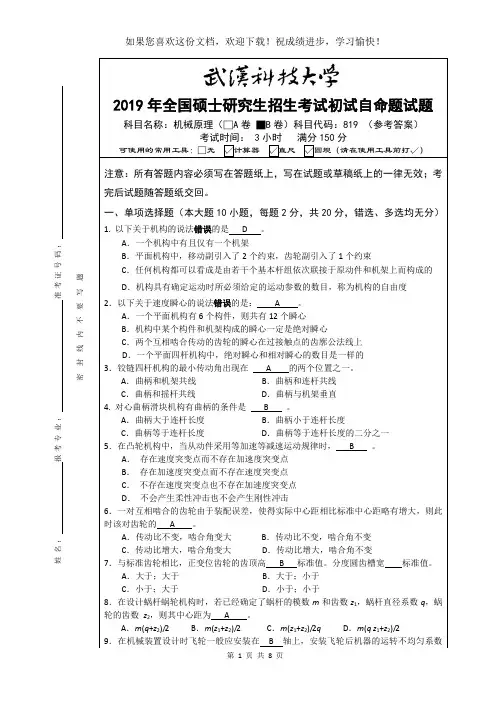

武汉科技大学819机械原理-2019(B卷)参考答案
姓名： 报考专业： 准考证号码：密封线内不要写题2019年全国硕士研究生招生考试初试自命题试题科目名称：机械原理（□A 卷 ■B 卷）科目代码：819 （参考答案）考试时间： 3小时 满分150分可使用的常用工具：□无 √计算器 √直尺 √圆规（请在使用工具前打√）注意：所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考完后试题随答题纸交回。
一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均无分）1. 以下关于机构的说法错误的是 D 。
A ．一个机构中有且仅有一个机架B ．平面机构中，移动副引入了2个约束，齿轮副引入了1个约束C ．任何机构都可以看成是由若干个基本杆组依次联接于原动件和机架上而构成的D ．机构具有确定运动时所必须给定的运动参数的数目，称为机构的自由度 2．以下关于速度瞬心的说法错误的是： A 。
A ．一个平面机构有6个构件，则共有12个瞬心B ．机构中某个构件和机架构成的瞬心一定是绝对瞬心C ．两个互相啮合传动的齿轮的瞬心在过接触点的齿廓公法线上D ．一个平面四杆机构中，绝对瞬心和相对瞬心的数目是一样的 3．铰链四杆机构的最小传动角出现在 A 的两个位置之一。
A ．曲柄和机架共线B ．曲柄和连杆共线C ．曲柄和摇杆共线D ．曲柄与机架垂直 4. 对心曲柄滑块机构有曲柄的条件是 B 。
A ．曲柄大于连杆长度B ．曲柄小于连杆长度C ．曲柄等于连杆长度D ．曲柄等于连杆长度的二分之一 5．在凸轮机构中，当从动件采用等加速等减速运动规律时， B 。
A ． 存在速度突变点而不存在加速度突变点 B ． 存在加速度突变点而不存在速度突变点C ． 不存在速度突变点也不存在加速度突变点D ． 不会产生柔性冲击也不会产生刚性冲击6．一对互相啮合的齿轮由于装配误差，使得实际中心距相比标准中心距略有增大，则此时该对齿轮的 A 。
A ．传动比不变，啮合角变大B ．传动比不变，啮合角不变C ．传动比增大，啮合角变大D ．传动比增大，啮合角不变7．与标准齿轮相比，正变位齿轮的齿顶高 B 标准值。
武汉科技大学《机械原理》2019年期末试卷及参考答案
武汉科技大学考试卷（A卷）课程：机械原理（闭卷）（2019/06）专业班级姓名学号一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。
( y ) 2．机构具有确定相对运动的条件为：其的自由度F 0。
( n ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。
( n ) 4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。
( y ) 5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。
( y ) 6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。
( y ) 7．渐开线直齿圆锥齿轮的标准参数取在大端上。
( y ) 8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。
( n ) 9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。
( y ) 10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。
( y ) 二、填空题(将正确的答案填在题中横线上方空格处)。
(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。
2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。
3．在四杆机构中AB BC CD AD AD ====40406060,,,,为机架，该机构是:曲柄摇杆机构 。
武汉科技大学819机械原理2018——2020年考研真题都有答案试卷试题
D．不变；减小
8. 若忽略摩擦，一对渐开线齿廓从进入啮合到退出啮合，齿廓间作用力方向
。
A. 沿啮合线方向
B. 沿两分度圆内公切线方向
C. 沿两轮连心线方向
D. 沿两节圆内公切线方向
9. 以下参数
不是标准值。
A．斜齿轮法面模数 B. 蜗杆直径 C. 蜗轮直径 D. 锥齿轮大端模数
10．飞轮调速是因为它能
三、填空题（共 9 小题，每空 1 分，共 15 分）
1．对心曲柄滑块机构，若以曲柄为机架，则该机构演化为
机构。
பைடு நூலகம்
2．建立机械的等效动力学模型时，等效力、等效力矩是根据
的原理求解；
等效质量、等效转动惯量是根据
的原理求解。
3. 在同样条件下，三角形螺纹的摩擦力
矩形螺纹的摩擦力，因此它多用
于
。
4．现需加工一渐开线标准直齿圆柱齿轮，齿数 z = 30，用仿形法加工该齿轮时，选
和 上形成的。
9. 考虑摩擦后，要完全确定移动副反力需要求两个未知量：即力的 和
。
四、分析与作图题（共 3 小题，每小题 10 分，共 30 分）
1.（本小题
10
分）已知运动链代号：
N
1 3
—001，
N32
—001，
N
3 3
—012，
N
4 3
—012。
试： （1）画出运动链的结构图； （5 分） （2）取三元连杆为机架，试变换出一原动件含高副、执行构件为滑块的机构。（5 分）
2020 年全国硕士研究生招生考试初试自命题试题 （ A 卷)
科目代码： 819 科目名称： 机械原理
注意：所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考 完后试题随答题纸交回。
机械专业课真题汇总
机械专业课真题汇总机械原理真题09重庆大学机械原理真题11山东科技大学机械原理真题18华中农业大学机械原理真题2010武汉理工机械原理09山东科技大学机械原理真题19西安电子科技大学机械原理2015西工程机械原理试题及答案解析05年上海理工大学机械原理13年上海理工大学机械原理2010武汉理工机械原理20浙江工业大学机械原理14西安电子科技大学机械原理17西安电子科技大学机械原理18西安电子科技大学机械原理2019浙江理工大学机械设计基础2018浙江理工大学机械设计基础2017浙江理工大学机械设计基础2020温州大学机械原理2009武汉理工机械原理2012河北工业大学机械原理2010北京交通大学机械原理2020南京航空航天大学机械原题真题2020机械原理考研真题及答案（武汉科技大学）2019机械原理真题及答案（武汉科技大学）2018机械原理真题及答案（武汉科技大学）2017机械原理真题及答案（武汉科技大学）2016机械原理真题及答案（武汉科技大学）2015机械原理真题及答案（武汉科技大学）2014机械原理真题及答案（武汉科技大学）2013机械原理真题及答案（武汉科技大学）2012机械原理真题（武汉科技大学）2011机械原理真题（武汉科技大学）2011机械原理真题答案（武汉科技大学）2019杭州电子科技大学机械原题真题2012南京航空航天大学机械原题真题2013东南大学机械原题真题2011东南大学机械原题真题及答案2004福州大学机械考研真题答案2004福州大学机械考研真题2011中国矿业大学机械原理真题2014江苏理工学院机械原理真题A答案2014江苏理工学院机械原理真题A上海理工大学机械06年考研真题笔记（一）上海理工大学机械07年考研真题笔记（二）上海理工大学机械08、10、12、13年考研真题笔记（三）2007河北工业大学机械原理真题答案2007河北工业大学机械原理真题2018西安工业大学机械原理真题2019三峡大学机械原理考研真题2018三峡大学机械原理考研真题2015年南京理工大学机械原理考研真题2019年武汉科技大学机械原理考研真题江苏大学803机械原理样题答案江苏大学803机械原理考试样题2012江苏大学803机械原理考研真题2008江苏大学803机械原理考研真题2006江苏大学803机械原理考研真题2011江苏大学803机械原理考研真题2007江苏大学803机械原理考研真题2009江苏大学803机械原理考研真题2010江苏大学803机械原理考研真题2016年中山大学886机械原理考研真题05合肥工业机械原理17昆明理工机械原理20昆明理工机械原理19昆明理工机械原理机械设计/机械设计基础真题2021扬州大学机械设计真题07江南大学机械设计真题08江南大学机械设计真题07浙江大学机械设计基础真题18广东工业大学机械设计基础真题2016太原科大机械设计基础真题中国科学院大学20机械设计真题15广东工业大学机械设计基础真题07天津工业大学机械设计基础真题11厦门大学机械设计基础真题2012宁夏大学机械考研试题2018浙江理工大学机械设计基础2017宁夏大学机械设计2010西安理工机械设计基础2018山东大学机械设计基础2013深圳大学机械设计基础2007西安交通大学机械设计基础2008西安交通大学机械设计基础2019湖北工业大学机械设计真题2020湖北工业大学机械设计真题2018湖北工业大学机械设计真题20南京工业大学机械设计真题20河海大学机械考研真题及答案2018华侨大学机械设计考研真题2018广州大学机械设计真题答案2018广州大学机械设计真题2016广州大学机械设计真题答案2016广州大学机械设计真题2015广州大学机械设计真题答案2015广州大学机械设计真题2014广州大学机械设计真题答案2014广州大学机械设计真题2020广东工业大学机械设计基础真题答案2020广东工业大学机械设计基础真题2019广东工业大学机械设计基础真题答案2019广东工业大学机械设计基础真题2008西安交通大学机械设计基础真题答案西安交通大学2008年机械设计基础真题2014年江西理工大学机械设计基础考研真题2018年山东大学844机械设计基础考研真题2017年山东大学844机械设计基础考研真题2016年山东大学844机械设计基础考研真题2019年广东工业大学801机械设计基础考研真题2017年华南理工大学856机械设计基础考研真题2018东华理工大学832机械设计考研真题2017东华理工大学832机械设计考研真题2017东华理工大学832考研真题答案2016东华理工大学832机械设计考研真题2016东华理工大学832考研真题答案2011广东工业大学机械设计基础真题2011广东工业大学机械设计基础真题答案华中科技大学2010年机械设计基础真题湘潭大学2013年机械设计基础真题2011宁夏大学机械设计（含机械原理）考研真题厦门大学2012年机械设计基础真题中国科学技术大学2014年机械设计真题材料力学真题2015年南京理工大学材料力学考研真题2014年江西理工大学材料力学考研真题2017年华南理工大学841材料力学考研真题2008年吉林大学材料力学真题答案（资料样板）2020南京航空航天大学材料力学真题理论力学真题2004燕山大学理论力学2015年南京理工大学理论力学考研真题2019年宁波大学理论力学考研真题(B卷)2015青岛理工大学814理论力学考研真题2012南京航空航天大学815理论力学考研真题汽车理论真题2019年武汉科技大学汽车理论考研真题2018年华南理工大学812汽车理论考研真题答案2018浙江工业大学819汽车理论考研真题2019年广东工业大学805汽车理论考研真题2018年华南理工大学812汽车理论考研真题2017年华南理工大学812汽车理论考研真题2016年华南理工大学812汽车理论考研真题液压传动真题2019年武汉科技大学液压传动考研真题流体力学真题2017年华南理工大学836流体力学与传热考研真题2016年华南理工大学836流体力学与传热考研真题每日一题：静平衡的转子( B )是动平衡的，动平衡的转子( A )是静平衡。
武汉科技大学819机械原理2007—2018年(07-09.11-18年含答案)考研真题试卷
图5 4、（本小题 10 分）图 6 所示的平面四杆机构中，各杆长度为 a = 30mm，b = 60mm，c
= 75mm，d = 80mm，试求：（1）机构的最大传动角、最大压力角。（5 分）（2）若 机构的极位夹角为 22°，求行程速比系数。（5 分）
C
b
B
a
A
d
c
D 图6
5、（本小题 15 分）某机器上有一对标准安装的外啮合渐开线标准直齿圆柱齿轮机构，
（2）在图上标出机构的压力角。（2 分） （3）对图中机构进行高副低代，画出机构的低副运动等效机构。（4 分）
第2页共6页
图2
3、（本小题 10 分）运动链代号：N31—022, N32—002，N41—0222，要求：
（1）画出运动链的结构图。（5 分） （2）取四元连杆为机架，试变换出一个原动件为齿轮，执行构件为滑块的机构。（5 分）
9、 如下叙述中，
不是斜齿圆柱齿轮相比于直齿圆柱齿轮传动的优点。
A．逐渐进入和退出啮合，传动平稳 B．轴向力较大
C．不根切最少齿数小于直齿轮
D．重合度大，承载能力高，适于高速传动
10、 机械中的飞轮一般安装在
轴上，安装飞轮后
使机器的运转不均匀系
第1页共6页
数为零。 A. 高速, 不能 C. 高速, 可以
4、（本小题 10 分）要求输入运动为匀速回转运动（电动机带动），输出运动为直线移
动，试设计四种不同的机构实现这一要求。要求机构为单自由度机构，且总的构件数 不超过 4 个，画出机构的运动简图即可。
四、计算与综合题（本大题70分） 1、（本小题 15 分）计算如图 3 所示的机构的自由度（5 分），将机构高副低代（5 分），
2015年武汉科技大学-考研机械原理(A卷答案)
姓名： 报考专业： 准考证号码：
密封线内不要写题
年攻读硕士学位研究生入学考试试题科目名称：机械原理（■A 卷□B 卷）科目代码：819(考试时间：3小时 满分 150 分
√计算器 √直尺 √圆规（请在使用工具前打√）所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考完后试题随答题纸交回。
一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均以下说法中正确的是： B
．自由度为零的运动链称为基本杆组。
．机构的级别是以其中含有的杆组的最高级别来确定的。
从原动件开始拆分，先拆低级别杆组，
转动时，通过摇杆3将运动传给两个摇杆滑块机构，使实现上下往复移动。
（5分）
和5、2和3组成Ⅱ级杆组；三个Ⅱ级杆组所组成的Ⅱ级如图3所示的对心直动滚子从动件盘形凸轮机构中，凸轮的
图
H组成周转轮系：1，2组成定轴轮系。
武汉科技大学10机械原理考研试题
1 a
2 1 3 1 V3 3 图8
s
第 4 页 共 4 页
姓名：
B、应保持转化前后机器瞬时功率不变； C、同时满足A+B。 3. 直齿齿轮机构的正确啮合条件是根据两轮的（ ）相等导出的。 A、法向齿距； B、 基圆； C、模数；D、压力角。
第 1 页 共 4 页
4. 具有（ 5. 满足(
）运动规律的机器应装加飞轮。 )条件的称为刚性转子的动平衡. 。
A、等速转动；B、周期变速稳定运转；C、非周期性变速运转 A、惯性力矩M=0,惯性力P=0； B、 惯性力矩M=0； C、 惯性力P=0. 6. 一对相互啮合传动的渐开线齿轮，啮合角等于 A、基圆上的压力角 C、分度圆上的压力角 B、节圆上的压力角 D、齿顶圆上的压力角
二 O 一 O 年招收硕士研究生入学考试试题
考试科目及代码： 适用专业： 机械原理 859 机械设计及理论
可使用的常用工具： 计算器、直尺、圆规等 答题内容写在答题纸上，写在试卷或草稿纸上一律无效考完后试题随答题纸交回。 考试时间 3 小时，总分值 150 分。
准考证号码：
一、判断题（正确的打√，错误的打。10小题1分=10分） （请把题号和答案写在 答题纸上！ ） 1. 自锁机构即正行程效率0、反行程效率0 的机构。 （
l3 y D C M 3
iቤተ መጻሕፍቲ ባይዱ
，1=常数，杆 1 的位置角1。试写出
该机构滑块 3 的位移 S 及其上 M 点的速度 V3、构件 2 的角速度2 的求
s 1 l1 B 1 A
l2 2 x
图
7
6．如图 8 所示机构，已知曲柄 a=100mm,构件 3 的速度 V3 =2m/s.用瞬心法求
1 =30时,曲柄的角速度1=？（本小题 15 分）
武汉科技大学2019,803,B卷答案
姓名：报考专业：准考证号码：密封线内不要写题2019年全国硕士研究生招生考试初试自命题试题 科目名称：固体物料分选理论与工艺（□A 卷☑B 卷）科目代码：803 考试时间： 3 小时 满分 150 分 可使用的常用工具：□无 □计算器 □直尺 □圆规（请在使用工具前打√） 注意：所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考完后试题随答题纸交回。
一、名词解释(共 10 小题，每小题 4分，共 40 分) 1.预先筛分与检查筛分：破碎前进行的筛分，称为预先筛分。
对破碎作业产物进行的筛分，称为检查筛分。
2.选矿比与富集比：选矿比：原矿重量对于精矿重量之比值； 富集比：精矿品位与给矿品位之比。
它是评价选矿效果的技术经济指标之一，用以表示物料经过分选之后，有用成分在精矿中的富集程度。
3.粗选：矿石经初次选别后，将其中所含的部分脉石或围岩选出，而得到了高于原矿品位的产物，称为粗精矿，一般还达不到精矿质量的要求，这一工序称为粗选作业。
4.单体解离度及筛分中常用单位“目”是如何定义的中全部有？ 单体解离度：以单体颗粒的有价矿物量对该产品价矿物量的百分数表示。
表示有用矿物解离程度的指标 “目”是指每英寸筛子长度内所具有的筛孔数目。
5.磁场梯度及表达形式：磁场梯度：磁场的不均匀程度用磁场梯度表示，有时也称为磁场强度的变化率，其表示形式为dH/dx 或gradH 。
磁场中某点的磁场梯度的方向为磁场强度在该点处变化率最大的方向。
6.优先浮选和混合浮选： 优先浮选：如矿石中含两种或两种以上的有用矿物，将有用矿物依次一个一个地选出为单一的精矿的方法叫优先浮选。
混合浮选：如矿石中含两种或两种以上的有用矿物，将有用矿物共同选出为混合精矿，再将有用矿物依次分选成单一精矿的方法。
7. 磁种和磁种磁化：能选择性地吸附到某种目的矿物表面上，并能提高其磁性的细类分散的强磁性物质，成为磁种。
磁种磁化：就是在一定条件下调整料浆，在料浆中加入磁种，使其选择性地粘附于目的矿物上，并提高目的矿物磁性的过程。
2016年武汉科技大学819-机械原理(B卷答案)
姓名： 报考专业： 准考证号码：
密封线内不要写题
年攻读硕士学位研究生入学考试试题科目名称：机械原理（□A 卷 ■B 卷）科目代码：考试时间：3小时 满分 150 分
√计算器 √直尺 √圆规（请在使用工具前打√）所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考完后试题随答题纸交回。
一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均“基本杆组”是指 C 。
．组成机构的最小的运动单元 B ．运动规律已知的构件．不能再拆的自由度为零的最简单的运动链 D ．生产中最小的制造单元
图2
最短杆与最长杆之和为1100<其余两杆之和1200，AB为最短杆，
边作为机架，该机构为：曲柄摇杆机构。
（3 分）
）当曲柄与连杆拉直共线和重叠共线时分别得到摇杆的两个极限位置，此时曲柄所夹的锐角为极位夹角。
（2 分）
图3
）如图。
（2分）
）凸轮的基圆半径r=35mm。
（2分）
r
b 五、计算与综合题（本大题共7小题，共80分）
图5 ）机构瞬心如图所示。
（3分）
图7
图8。
2012年武汉科技大学考研试题819机械原理及答案
B
B″
C1
C C2
C′ C″
A B1
B2 θ
A γmin
（a）
解图 2
B′ （b）
2、运动链代号：N31—012, N32—002，N41—0122，画出该运动链的结构图。变换出一个机构，要求以
z3 = 30 ，要求齿轮 1、3 同轴线。试问：（本小题 15 分）
（1）齿轮 1、2 和 2′、3 应该选什么传动类型最好？为什么？ （2）若齿轮 1、2 改为斜齿轮传动来凑中心距，当齿数不变，模数不变时，斜齿轮的螺旋角
为多少？
（3）若用范成法来加工齿数 z1 = 15 的斜齿轮 1 时，是否会产生根切？
a
2
1
A ϕ1
B
d ϕ3
M3 3
C 4
第 3 页 共 11 页
图5
4、在图6示铰链四杆机构中，已知 lBC=100mm，lCD=70mm，lAD=60mm，AD为机架。试问：
若此机构为双摇杆机构，求lAB的取值范围。（本小题15分）
C
B A
图6 D
5、在图 7 所示机构中，已知各直齿圆柱齿轮模数均为 m = 2mm, z1 = 15 ， z2 = 32, z2' = 20 ，
（1）曲柄为主动件，滑块朝右运动为工作行程，试确定曲柄的合理转向，并简述其理由； （2分） （2）当曲柄为主动件时，画出极位夹角θ ，最小传动角γ min。（4分） （3）设滑块为主动件，试用作图法确定该机构的死点位置；（4分）
2011年武汉科技大学考研试题819机械原理及答案概论
二0 一一年招收硕士研究生入学考试试题考试科目及代码：机械原理839适用专业：机械设计及理论______________可使用的常用工具：（宜尺，圆规，计算器）答题内容写在答题纸上，写在试卷或草稿纸上一律无效考完后试题随答题纸交回。
考试时间3小时，总分值150 分。
一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均无分）二、判断题（正确的打丿，错误的打X。
10小题X2分=20分）1、一个移动副代换一个转动副机构的自由度不变（Q）2、作相对运动的两构件上的相对速度、绝对速度均为零的重合点为两构件的绝对速度瞬心W）3、并联机组的效率等于各并联机器效率的连乘积J）.4、偏置曲柄滑块机构具有急回特性（Q）5、连杆机构的极位夹角可能为钝角（心6、相同运动规律，凸轮的基圆半径越大传力性能越差（J7、渐开线齿廓从齿根到齿顶均为渐开线。
（x）8、构中的等效力即机构的合力（x）9、机构中的等效质量即机构的总质量（x）10、刚性转子的动平衡只需一个平衡面（X）三、分析与简答题（10分x4小题=40分）1、试绘制一偏置曲柄滑块机构，曲柄为主动件时标出机构的最大压力角0 max和最小传动角/mino2、运动链代号为：N3】一122, N 32—122,说明其有儿个二元连杆，儿个三元连杆, 儿个四元连杆？画出该运动链的结构图。
3、用齿条刀具加工齿数为Z=20,模数w=5mm,变位系数X二0.25的齿轮，请问齿条刀具的中线与轮坏分度圆间有何尺寸关系？4、齿轮传动的儿何尺寸计算中有公式eXi+ X2刁。
请说明式中各符号的意义。
计算別勺H的是什么？四、计算与综合题（本大题70分）1、如图1所示机构，箭头所示为原动件；如果有复合狡、虚约束、局部自由度, 请指出；并计算该机构的自山度；再说明机构有无确定运动？（本小题14分）图42^如图2所示导杆机构，已知曲柄半径/AB=200mm^ /AC=600mm. GM =40 rad/s, 应用三心定理，在图中画出瞬心P13的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
姓名
：
报考
专
业
：
准考
证号码
：
密
封
线
内
不
要
写
题
2019年全国硕士研究生招生考试初试自命题试题 科目名称：机械原理（□A 卷 ■B 卷）科目代码：819 考试时间： 3小时 满分150分 可使用的常用工具：□无 √计算器 √直尺 √圆规（请在使用工具前打√） 注意：所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考完后试题随答题纸交回。
一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均无分） 1. 以下关于机构的说法错误的是 。
A ．一个机构中有且仅有一个机架 B ．平面机构中，移动副引入了2个约束，齿轮副引入了1个约束 C ．任何机构都可以看成是由若干个基本杆组依次联接于原动件和机架上而构成的 D ．机构具有确定运动时所必须给定的运动参数的数目，称为机构的自由度 2．以下关于速度瞬心的说法错误的是： 。
A ．一个平面机构有6个构件，则共有12个瞬心 B ．机构中某个构件和机架构成的瞬心一定是绝对瞬心 C ．两个互相啮合传动的齿轮的瞬心在过接触点的齿廓公法线上 D ．一个平面四杆机构中，绝对瞬心和相对瞬心的数目是一样的 3．铰链四杆机构的最小传动角出现在 的两个位置之一。
A ．曲柄和机架共线 B ．曲柄和连杆共线 C ．曲柄和摇杆共线 D ．曲柄与机架垂直 4. 对心曲柄滑块机构有曲柄的条件是 。
A ．曲柄大于连杆长度 B ．曲柄小于连杆长度 C ．曲柄等于连杆长度 D ．曲柄等于连杆长度的二分之一 5．在凸轮机构中，当从动件采用等加速等减速运动规律时， 。
A ． 存在速度突变点而不存在加速度突变点 B ． 存在加速度突变点而不存在速度突变点 C ． 不存在速度突变点也不存在加速度突变点 D ． 不会产生柔性冲击也不会产生刚性冲击 6．一对互相啮合的齿轮由于装配误差，使得实际中心距相比标准中心距略有增大，则此时该对齿轮的 。
A ．传动比不变，啮合角变大 B ．传动比不变，啮合角不变 C ．传动比增大，啮合角变大 D ．传动比增大，啮合角不变 7．与标准齿轮相比，正变位齿轮的齿顶高 标准值。
分度圆齿槽宽 标准值。
A ．大于；大于
B ．大于；小于
C ．小于；大于
D ．小于；小于
8．在设计蜗杆蜗轮机构时，若已经确定了蜗杆的模数m 和齿数z 1，蜗杆直径系数q ，蜗轮的齿数 z 2，则其中心距为 。
A ．m (q +z 2)/2
B ．m (z 1+z 2)/2
C ．m (z 1+z 2)/2q
D ．m (q z 1+z 2)/2
9．在机械装置设计时飞轮一般应安装在 轴上，安装飞轮后机器的运转不均匀系数。
