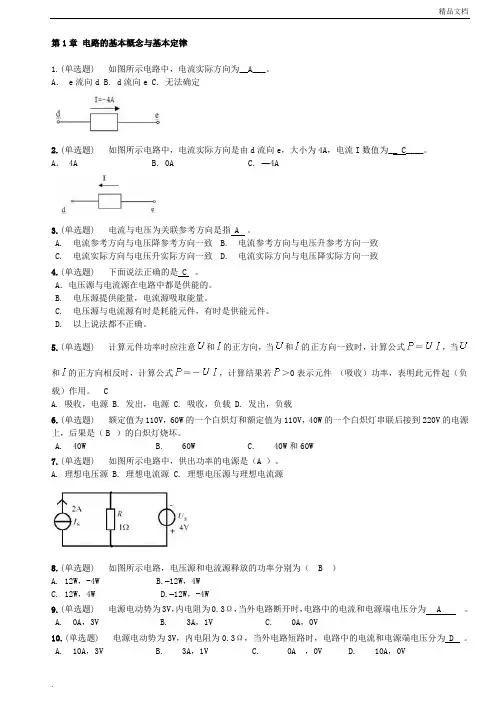

第一章 电路的基本概念和基本定律
本章是学习电工技术的理论基础,介绍了电路的基本概念和基本定律:主要包括电压、电流
的参考方向、电路元件、电路模型、基尔霍夫定律和欧姆定律、功率和电位的计算等。
主要内容:
1.电路的基本概念
(1)电路:电流流通的路径,是为了某种需要由电工设备或电路元件按一定方式组合而成
的系统。
(2)电路的组成:电源、中间环节、负载。
(3)电路的作用:①电能的传输与转换;②信号的传递与处理。
2.电路元件与电路模型
(1)电路元件:分为独立电源和受控电源两类。
①无源元件:电阻、电感、电容元件。
②有源元件:分为独立电源和受控电源两类。
(2)电路模型:由理想电路元件所组成反映实际电路主要特性的电路。它是对实际电路电
磁性质的科学抽象和概括。采用电路模型来分析电路,不仅使计算过程大为简化,而且能更清晰
地反映该电路的物理本质。
(3)电源模型的等效变换
①电压源与电阻串联的电路在一定条件下可以转化为电流源与电阻并联的电路,两种电
源之间的等效变换条件为:0R I U S S =或0
R U I S S = ②当两种电源互相变换之后,除电源本身之外的其它外电路,其电压和电流均保持与变
换前完全相同,功率也保持不变。
3.电路的基本物理量、电流和电压的参考方向以及参考电位
(1)电路的基本物理量包括:电流、电压、电位以及电功率等。
(2)电流和电压的参考方向:为了进行电路分析和计算,引入参考方向的概念。电流和电
压的参考方向是人为任意规定的电流、电压的正方向。当按参考方向来分析电路时,得出的电流、
电压值可能为正,也可能为负。正值表示所设电流、电压的参考方向与实际方向一致,负值则表
示两者相反。当一个元件或一段电路上的电流、电压参考方向一致时,称它们为关联参考方向。
一般来说,参考方向的假设完全可以是任意的。但应注意:一个电路一旦假设了参考方向,在电路的整个分析过程中就不允许再作改动。
(3)参考电位:人为规定的电路种的零电位点。电路中某点的电位就是该点与参考点之间的电压,而电压是两点之间的电位差。电位是相对的,与电位参考点的选取有关;电压是绝对的,与电位参考点的选取无关。
4.电功率及元件性质的判断
(1)电功率:元件上的电功率等于该元件两端的电压与通过该元件电流的乘积。
电压、电流取关联参考方向时,P = UI或p=ui;
电压、电流取非关联参考方向时,P = -UI或p=-ui
注意引入了参考方向后电压电流本身有正负号。
(2)元件性质的判断
根据电压和电流的实际方向确定某一元件是电源还是负载,即:
若U、I 实际方向相反,即电流从“+”端流出,说明元件发出功率,是电源。
若U、I 实际方向相同,即电流从“-”端流出,说明元件吸收功率,是负载。
5.电路的基本定律
(1)欧姆定律:电阻元件上电流与电压的关系。
U、I为关联参考方向时,U = RI
U、I为非关联参考方向时,U = -RI
在分析电路元件上的电流、电压关系时,一般采用关联参考方向。
(2)基尔霍夫定律:包括电压定律(KVL)和电流定律(KCL)。
①KCL:对电路中的任一结点,在任一瞬时,流入该结点的电流之和等于流出该结点的电流之和。
②KVL:在任一瞬时,从回路中任一点出发,沿回路绕行一周,则在这个方向上电位升之和等于电位降之和。
KVL和KCL用于任意时刻、任意性质的元件、任意变化的电流和电压,两定律只与电路结构有关。
[练习与思考]解答
1-1-1 U ab是否表示a端的电位高于b端的电位?
解:不一定。U ab表示a、b两点之间电压的参考方向为由a指向b,即a 点的参考极性为“+”,b点的参考极性为“—”。如果U ab>0,则意味着a点实际电位高于b点;如果U ab<0,则意味着a
点实际电位低于b 点;
1-1-2 下图1-9a 所示是一电池电路,当U =3V ,E =5V 时,该电池作电源(供电)还是作负载(充电)用?图1-9b 也是一电池电路,当U =5V ,E =3V 时,则又如何?
解:根据图1-9a 所示的电路,A A R U E I 12
35=-=-= ,电流I 的实际方向是从电池E 的正极流出,因此它实际起到电源的作用(供电)。 根据图1-9 b 所示的电路,得到A A R E U I 1235=-=-=
,电流的实际方向从电池E 的正极流入,因此它实际起到负载的作用(充电)。
E
E
(a) (b)
图 1-9 练习与思考1-1-2图
1-1-3 某白炽灯的电压为220V ,功率为100W ,问该白炽灯电阻是多大?此时电流是多大? 解:Ω==4841002202R A I 455.0220
100≈= 1-1-4 根据日常观察,电灯在深夜时要比黄昏时亮一些,为什么?
解:黄昏时候并联于电源的负载多,在线路等效电阻上产生的损耗压降就大,发电机输出电压一定时,用户端实际获得的电压就要降低,因此电灯要暗一些。深夜时候并联于电源的负载少,线路上的损耗压降低,用户端实际获得的电压比黄昏时候高,因此电灯相对要亮一些。
1-2-1 当线圈两端的电压为零时,线圈中有无储能?当通过电容器的电流为零时,电容器中有无储能?
解:线圈两端电压为零,意味着其中流过的电流的变化率为零,但电流不一定为零,212
Li 就是电感元件中的磁场能量;电容器中的电流为零,说明其两端电压的变化率为零,但电压不一定为零,212
Cu 就是电容元件中的电场能量。 1-2-2如果电感元件的电压电流选取关联参考方向,其电压与电流的关系式为u=Ldi/dt 。但如果选为非关联参考方向,这一关系式还成立吗?功率应如何表示?
解:如果电压、电流取非关联参考方向,则u=-Ldi/dt ,功率p=-ui 。
1-2-3 试求一个10µF 的电容元件充电到10V 时的电荷及其储存电能。
