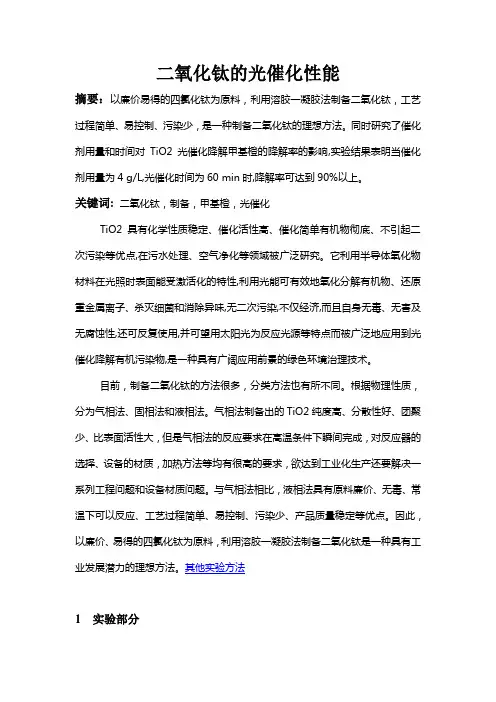

二氧化钛的光催化性能

二氧化钛的光催化性能

摘要：以廉价易得的四氯化钛为原料，利用溶胶一凝胶法制备二氧化钛，工艺

过程简单、易控制、污染少，是一种制备二氧化钛的理想方法。同时研究了催化剂用量和时间对TiO2 光催化降解甲基橙的降解率的影响,实验结果表明当催化剂用量为4 g/L,光催化时间为60 min时,降解率可达到90%以上。

关键词: 二氧化钛，制备，甲基橙，光催化

TiO2 具有化学性质稳定、催化活性高、催化简单有机物彻底、不引起二次污染等优点,在污水处理、空气净化等领域被广泛研究。它利用半导体氧化物材料在光照时表面能受激活化的特性,利用光能可有效地氧化分解有机物、还原重金属离子、杀灭细菌和消除异味,无二次污染,不仅经济,而且自身无毒、无害及无腐蚀性,还可反复使用,并可望用太阳光为反应光源等特点而被广泛地应用到光催化降解有机污染物,是一种具有广阔应用前景的绿色环境治理技术。

目前，制备二氧化钛的方法很多，分类方法也有所不同。根据物理性质，分为气相法、固相法和液相法。气相法制备出的TiO2纯度高、分散性好、团聚少、比表面活性大，但是气相法的反应要求在高温条件下瞬间完成，对反应器的选择、设备的材质，加热方法等均有很高的要求，欲达到工业化生产还要解决一系列工程问题和设备材质问题。与气相法相比，液相法具有原料廉价、无毒、常温下可以反应、工艺过程简单、易控制、污染少、产品质量稳定等优点。因此，以廉价、易得的四氯化钛为原料，利用溶胶一凝胶法制备二氧化钛是一种具有工业发展潜力的理想方法。其他实验方法

1实验部分

1.1实验试剂

99.9%的四氯化钛（分析纯）（天津市科密欧化学试剂有限公司），28%的氨水，97%的乙醇（洛阳市化学试剂厂），0.1mol/L的浓硫酸，0.1mol/L的氢氧化钠，0.1mol/L的硝酸银溶液，去离子水，二次蒸馏水

1.2 实验仪器

抽滤器烘箱

1.3 实验原理

将四氯化钛加入乙醇的水溶液中，让TiCl4水解后再加入含羟基或可释放出羟基的化合物（本实验用氨水），使其缩合，逐渐凝胶化后经干燥和煅烧可得二氧化钛粉末，反应如下：

水解反应：

TiCl4 + 4C2H5OH = Ti(OC2H5)4 + 4HCl

Ti(OC2H5)4 + 4H2O = Ti(OH)4↓+ 4C2H5OH

煅烧反应：

Ti(OH)4 = TiO2 + 2H2O

1.4 材料制备

取100ml乙醇和25ml去离子水混合均匀，将1.5ml的四氯化钛用干燥的滴管吸取，缓缓加入100ml乙醇和25ml去离子水的混合溶液中。

为促进其水解缩合反应的进行，再在溶液中加入28%的氨水，并且为防止二氧化钛团块的产生而导致氯离子不易除去，以逐滴的方式加入28%的氨水，并不断的搅拌，此时会有白色沉淀生成，直到溶液的pH值上升到7-8时，停止加入氨水。

用抽滤器过滤溶胶三次，在过滤中加入去离子水洗涤沉淀数次，以除去氯离子，将过滤过的白色沉淀物臵于烘箱中干燥去水，烘箱的温度设定为65℃，干燥后研磨成粉。

将研磨后的粉末臵于高温炉中煅烧通入空气，以100℃/h的速率加热至600℃。保持温度1h后自然降至室温，再将颗粒研磨成粉末。

2.二氧化钛的表征

白色固体或粉末状的两性氧化物。又称钛白。化学式TiO2，熔点1830～1850℃，沸点2500～3000℃。自然界存在的二氧化钛有三种变体：金红石为四方晶体；锐钛矿为四方晶体；板钛矿为正交晶体。二氧化钛在水中的溶解度很小，但可溶于酸，也可溶于碱。

2.1二氧化钛的结晶特征及物理常数

物性金红石型锐钛型

结晶系四方晶系四方晶系

相对密度3.9~4.2 3.8~4.1

折射率 2.76 2.55

熔点1858高温时转变为金红石型

着色强度1650~1900 1200~1300

颗粒大小0.2~0.3 0.3

2.2 相对密度

在常用的白色颜料中，二氧化钛的相对密度最小，同等质量的白色颜料中，二氧化钛的表面积最大，颜料体积最高。

颜料名称相对密度/(g/cm3) 颜料名称相对密度/(g/cm3)

锐钛型二氧化钛 3.8~3.9

金红石型二氧化钛 4.2~4.3

板钛型二氧化钛 4.12~4.23

2. 3 熔点和沸点

由于锐钛型和板钛型二氧化钛在高温下都会转变成金红石型，因此板钛型和锐钛型二氧化钛的熔点和沸点实际上是不存在的。只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点 (1830土15)℃、富氧中的熔点1879℃，熔点与二氧化钛的纯度有关。金红石型二氧化钛的沸点为(3200±300)K，在此高温下二氧化钛稍有挥发性。

2.4 介电常数

由于二氧化钛的介电常数较高，因此具有优良的电学性能。在测定二氧化钛的某些物理性质时，要考虑二氧化钛晶体的结晶方向。例如，金红石型的介电常数，随晶体的方向不同而不同，当与C轴相平行时，测得的介电常数为180，与此轴呈直角时为90，其粉末平均值为114。锐钛型二氧化钛的介电常数比较低只有48 。

2.5电导率

二氧化钛具有半导体的性能，它的电导率随温度的上升而迅速增加，而且对缺氧也非常敏感。例如，金红石型二氧化钛在20℃时还是电绝缘体，但加热到420℃时，它的电导率增加了107倍。稍微减少氧含量，对它的电导率会有特殊的影响，按化学组成的二氧化钛(TiO2)电导率<10-10s/cm，而TiO1.9995的电导率只有10-1s/cm。

金红石型二氧化钛的介电常数和半导体性质对电子工业非常重要，该工业领域利用上述特性，生产陶瓷电容器等电子元器件。

2.6 硬度

按莫氏硬度10分制标度，金红石型二氧化钛为6~6.5，锐钛型二氧化钛为5.5~6.0，因此在化纤消光中为避免磨损喷丝孔而采用锐钛型。

2.7 吸湿性

二氧化钛虽有亲水性，但吸湿性不太强，金红石型较锐钛型为小。

二氧化钛的吸湿性与其表面积的大小有一定关系，表面积大，吸湿性高。

二氧化钛的吸湿性也与表面处理及性质有关。

3光催化性能

近年来,随着世界人口的不断增加、工业化水平的日益提高,环境污染成为社会普遍关注的问题,如何有效控制污染是关乎国民经济可持续发展的全球性难题。而光催化技术在全球能源危机和环境污染方面起着不容忽视的作用。TiO2 具有化学性质稳定、催化活性高、催化简单有机物彻底、不引起二次污染等优点,在污水处理、空气净化等领域被广泛研究。它利用半导体氧化物材料在光照时表面能受激活化的特性,利用光能可有效地氧化分解有机物、还原重金属离子、杀灭细菌和消除异味,无二次污染,不仅经济,而且自身无毒、无害及无腐蚀性,还可反复使用,并可望用太阳光为反应光源等特点而被广泛地应用到光催化降解有机污染物,是一种具有广阔应用前景的绿色环境治理技术。

参考文献：

1、邓建国，陈建，刘东亮.纳米二氧化钛制备及应用研究.四川理工学院学报（自然科学版），2005.03.

2、庄皓钧，吴泓宽. 溪水清清-溶胶-凝胶法制备二氧化钛纳米粒子及其在环境保护应用研究.环境科学，2003.02.

3、李昕,杨昌英. 纳米二氧化钛光催化性能的研究[ J ].三峡大学学报

4、张建民,孙秀果. 水溶液中纳米二氧化钛光催化降解甲基橙的影响因素[ J ].
