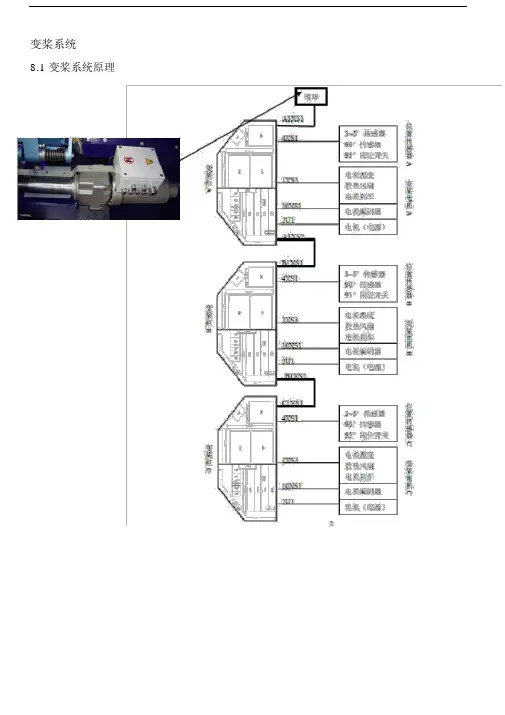

变桨系统8.1 变桨系统原理整个系统结构如上图所示，包括三个相对独立的变桨轴箱，分别编号为轴箱 A 、轴箱 B 和轴箱 C ，以及与各轴箱连接的伺服电机、位置传感器和限位开关。
每个轴箱单独控制一个桨叶，轴箱与轴箱、轴箱与电机之间通过电缆连接。
电机通过减速箱连接至桨叶法兰齿轮。
电机减速齿轮和法兰齿轮装置为轮毂部件。
系统外部进线经滑环接入系统，其进线有3*400V+N+PE 三相供电电源回路，PROFIBUS-DP通讯回路，其次还有安全链回路。
如图 1 所示。
以上三路由机舱柜引出连接至 A 柜，再由 A 柜连接至 B 柜，B 柜到 C 柜。
三相电源在送入下一轴箱前倒换了相位，以避免各轴箱加热器、电机风扇等单相负载均使用同一相供电而造成三相电源不平衡。
三个轴箱内部布置基本相同，布置详见安装说明，其右侧 A 区安装电容2C1 、2C2、2C3、2C4，四个电容串联接线，以及安装有进线开关1Q1 、 1F2，接线端子 1X1 、 1X2，转换开关6S1、 6S2。
左侧底部 B 区安装电源管理模块 1G1 ，交流伺服驱动器2U1，以及加热器 1E1 。
考虑到 B 区散热需求，功率器件均安装于散热板上。
C 区为控制板， C 板一侧装有合页，作夹层设计安装于 B 区上方， C 板安装有控制PLC，24V 电源 2T1 、2T2，温度控制开关 1S1 ，接线端子排2X1 、 4X1，继电器组以及控制空开2F2 、 2F3、2F4、1F4、1F5。
轴箱背面为外部接线插头，其连接都经过过压保护端子4X1 。
轴箱正面装有系统总开关和模式转换开关。
桨叶的位置由电机内置的光电编码器送出信号至PLC 运算获得。
为了校准和监视桨叶位置，桨叶上装有两只接近开关，一只负责3°~5°桨叶位置监视与校准，另外一只负责90°桨叶位置监视与校准。
正常情况下，桨叶运行区间为0°到 89°。
