恒定电流第一讲基本概念及串并联电路

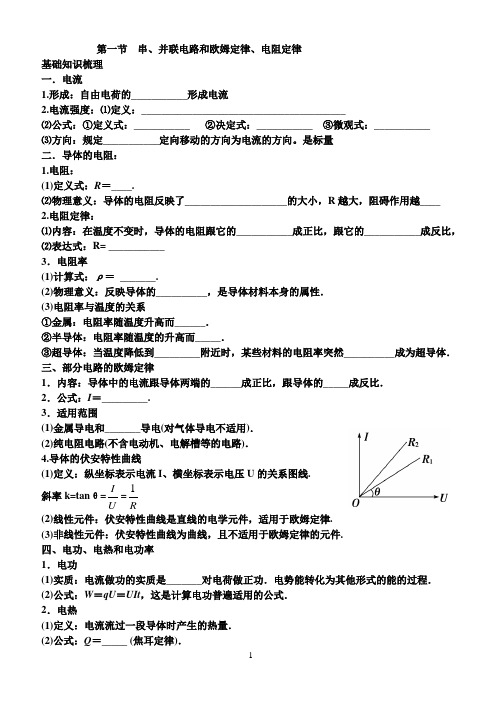

一、基本概念

（一）电流

1.形成电流的条件：一是，二是.

2.电流的三个表达式

定义式：

决定式：

微观表达式：

例1、一质量为m、电荷量为q的带电粒子在磁感应强度为B的匀强磁场中做匀速圆周运动，其效果相当于一环形电流，则此环形电流I=________.

例2、在10 s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2 C，向左迁移的负离子所带的电荷量为 3 C.那么电解槽中电流的大小应为多少?

例3、若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A.

如果所加电压变为原来的2倍，则导体中的电流多大？

例4、有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e．此时电子定向移动的速度为v＝________，那么在t时间内通过导体横截面积的自由电子的个数可表示为________．

二、电阻

1、电阻的两个表的式

定义式：

决定式：

2、伏安特性曲线

3、半导体材料的特性

4、超导现象

例5、一只“220V、100W”的灯泡，用欧姆表测量它的电阻应该是

A．等于484ΩB．大于484ΩC．小于484ΩD．无法确

定

例6、小灯泡的伏－安特性曲线如图所示中的AB段曲线所示。由图可

知，灯丝的电阻因温度的影响改变了＿＿＿＿Ω。

练习、如图所示种导电器件的伏安特性曲线中，满足欧姆定律的是

例7、（2007年海南卷）一白炽灯泡的额定功率与额定电压分别为36W与36V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电

功率

Ａ.等于36WＷ B.小于36W，大于9 W

C.等于9W

D.小于36W

三、电功、电功率和电热

1、表达式及使用范围：

2、两种电路：

（1）纯电阻电路

（2）非纯电阻电路

例8、（2000年夏季高考大综广东卷）利用超导材料零电阻的性质可实现无损耗输电。现有一直流电路，拍电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW，电压为800V。如果用临界温度以下的超导电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为A．1kW B 1.6×103kW C．1.6kW D．10Kw

例9、把6个相同的小灯泡接成如图（甲）（乙）所示的电路，调节变阻器使灯泡正常发光，（甲）（乙）两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的

×

×

×

R

1

2

V1

2

V

'

×

×

×

R

甲乙

A.P甲=P乙

B. P甲=3P乙

C.P乙=3P甲

D.P

乙＞3P甲

例10、微型吸尘器的直流电动机内阻一定，当加上0.3 V的电压时，通过的

电流为0.3 A，此时电动机不转；当加在电动机两端的电压为2.0 V时，

电流为0.８A，这时电动机正常工作.则吸尘器的效率为多少？

四、串、并联电路

（一）、串联电路：

1．两个基本特点：

2．三个重要性质：

(二）、并联电路：

1．两个基本特点：

2．三个重要性质：

例11．如图所示电路中，电阻R1=6Ω，R2=3Ω，R3=2Ω，R4=12Ω，求外电路

的总电阻．

例12、在如图所示电路中，每个电阻的阻值相同，A、B间电压为30V，则( )

A.S1、S2都闭合时，C、D间电压为30V

B.S1、S2都断开时，C、D间电压为30V

C.S1闭合、S2断开时，C、D间电压为10V

D.S1断开、S2闭合时，C、D间电压为6V

例13、电阻Ｒ1＝4Ω和Ｒ2＝9Ω串联起来接在电路中,要使两电阻上消耗的电功

率相等,以下可行的办法是

Ａ.在Ｒ1上串一个5Ω的电阻

Ｂ.在Ｒ1上并一个5Ω的电阻

Ｃ.在Ｒ2上并一个4Ω的电阻

Ｄ.在Ｒ2上并一个18Ω的电阻

例14、图中电阻R1的功率P1=15W，R2的电流I2=2A，R3=2Ω，电压U AB=9V．求：

电阻值R1=？R2=？

例15、有3盏电灯L1、L2、L3，规格分别是“110V 100W”、“110V 40W”、

“110V25W”，要求接到电压是220V的电源上，使每盏灯都能正常发光，

可以使用一只适当规格的电阻，应如何连接电路最合适？

课后巩固练习练习

1、下图中表示电流强度与时间的关系图线中，属于直流电的是[]

2、关于电流强度的概念，下列叙述中正确的有：[]

A．通过导线截面的电量越多，电流强度越大；

B．电子运动的速率越大，电流强度越大；

C．单位时间内通过导体截面的电量越多，导体中的电流强度越大；

D．因为电流有方向，所以电流强度是矢量.

3、关于电阻率的说法正确的是[]

A导体的电阻大，则导体的电阻率大；

B．合金的电阻率都比纯金属的电阻率小；

C．与导体的长度和截面积有关；

D．与导体的材料的种类有关.

4、一根均匀的电阻丝其电阻为R，在温度不变的情况下，下列情况中其电阻值仍为R的是[]

A.长度不变，截面积增大一倍；

B.截面积不变，长度增大一倍；

C.长度和截面积都缩小一倍；

D.长度和截面半径都增大一倍. 5．关于欧姆定律的下列理解中，不正确的是[]

A．由R=U/I知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比．

B．由I=U/R知道，通过一段导体的电流强度跟加在它两端的电压成正比．C．由电阻的I－U图像可知，电流变化相同时，电压变化较小的图像所对应的电阻阻值较大．

D．导体的电流越大，电阻就越小．

6．下列物质中欧姆定律可适用的是[]

A．金属．B．电解液．C．气体．D．任何物质．

7．两段材料和质量都相同的电阻丝，它们的长度比是2∶3，则它们的电阻值之比是[]

A．2∶3．B．3∶2．C．4∶9．D．9∶4．

8．R1、R2、R3、R4四个电阻的I－U图线如图所示，加上相同电压时消耗电功率最大的是[]

A．R1．B．R2．C．R3．D．R4．

9.有四个电源，电动势均为6v，内阻分别为r1=1Ω，r2=2Ω，r3=r4=4Ω，

今欲向R=2Ω的负载供电，选用哪种电源能使R上得到的功率最

大？[]

A.内阻1Ω的

B.内阻2Ω的

C.内阻4Ω的

D.两个4Ω的并联11.一台电动机的额定电压是110V，电阻是0.4Ω，在正常工作时，通过的电流为50A，则每秒钟内电流做的功为______J，电动机每秒钟输出的机械能是______J.

12.三个电源电动势E相同，内阻r1>r2>r3，现使其中一个电源对外电阻R=r2供电，要想R的功率最大.应选电源的内阻应为______

13.一电流表内阻R g=1kΩ，满偏电流I g=100μA，要把它改装成量程为3V的电压表，应串联一个阻值R1=______Ω；要把它改装成量程为0.6A的电流表，应并联一阻值R2=______Ω的电阻.

14.如图所示直线OAC为某一直流电源的总功率P总随电流I

的变化图线，抛物线OBC为同一直流电源内部热功率P r随电

流I的变化图线，A、B两点的横坐标都是2A，那么I=2A时

电源输出功率为_______，外电阻为______.

15.如图所示是一个较复杂电路中的一部分电路，其中R1=1Ω，

R2=6Ω，R3=2Ω，I1=0.1A，I2=0.2A，则流过电流表A的电流大小是______A，方向是由_____点流到______点.

17.如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，

电源电动势E=40V.当S断开时，电流表的示数，I1=1.6A，

当开关S闭合时，电流表的示数为I2=4.0A求开关S闭合时

电动机发热消耗的功率和转化为机械能的功

率.

18.如图所示，有一盏灯L，当通过0.3A电流时

达到其额定功率1.8W滑动变阻器的最大电阻为

3Ω，电路两端电压为12V.当滑动变阻器滑动头

滑到P点时，该电灯正常发光，求:(1)滑动头在P点时，PB

间的阻值为多少?(2)此时滑动变阻器消耗的功率为多少?
