智能图像型火灾探测器
青鸟消防-智慧消防系统-选型手册说明书
智慧消防系统选型手册MODEL SELECTION INTELLIGENTFIRE PROTECTION SYSTEM青鸟消防股份有限公司Jade Bird Fire Co., Ltd.青鸟消防股份有限公司成立于2001年6月，注册资本3.485亿元。
公司于2019年8月在深圳证券交易所挂牌上市，成为中国消防报警行业首家登陆A股的企业，证券简称：青鸟消防，证券代码：002960。
公司始终聚焦于消防安全与物联网领域，主营业务为“一站式”消防安全系统产品的研发、生产和销售，是国内规模最大、品种最全、技术实力最强的消防产品供应商之一。
公司产品拥有传统消防和智慧消防全系列产品及完整的全链条解决方案，自研“朱鹮”芯片，射频电磁场辐射抗扰度达到30V/m，复杂电磁干扰场景也能保障数据采集及数据上传。
智慧消防云平台已有22000多家防火单位接入，现场部件接入总数超过百万，服务的领域覆盖商场、金融中心、会展中心、住宅、学校、养老院、文物古建、九小场所等。
企业简介COMPANY PROFILE23JADE BIRD FIRE 智慧消防系统选型手册1.无线火灾报警产品HRP 专用无线火灾报警产品■无线边缘网关 JBF-WG101■无线网关 JBF-WG102/ JBF-WG102-4G ■一级无线中继器 JBF-WR111 ■二级无线中继器 JBF-WR112■独立式光电感烟火灾探测报警器 JTY-GF-JBF-W1100■独立式光电感烟火灾探测报警器 JTY-GF-JBF-W1100V ■独立式感温火灾探测报警器 JTW-ZF-JBF-W1110■手动火灾报警按钮 J-SAP-JBF-W1121■无线输入模块 JBF4133R-C ■输入输出模块 JBF-W1141 ■火灾声光警报器 JBF-W1171NB-IOT 无线火灾报警产品■独立式光电感烟火灾探测报警器 JTY-GF-JBF-VS10N ■独立式光电感烟火灾探测报警器 JTY-GF-JBF-VS10NV ■独立式感温探测器 JTW-ZF-JBF-VS20N 2.智慧消防用水监测产品■压力型独立式数据采集终端 JBF-VS30N ■无线液体压力变送器 JBZA-S2110MP ■无线液体压力变送器 JBZA-S2120MP ■无线液体压力变送器 JBZA-S2130MP ■液位型独立式数据采集终端 JBF-VS30N ■无线数字液位计 JBZA-S2110ML ■无线液位变送器 JBZA-S2120ML ■无线液位变送器 JBZA-S2130ML ■无线数字温度表 JBZA-S2110MW ■无线数字温度表 JBZA-S2110MW-NB ■无线消火栓传感器 JBZA-S2110MF4■数据采集装置 JBF-62S55■模拟量采集模块 JBF62W-AM013.智慧安全用电监测产品■组合式电气火灾监控探测器(NB 型) JBF6189-DW ■组合式电气火灾监控探测器 JBF62E-AT5-V3A3■剩余电流互感器 JBF6189■剩余电流互感器 JBF-CTZ3■电流互感器 BH30I ■温度传感器 TPS2-430G104F-1000■无线智能断路器 JBZA-D2120L1/L2/L3L4■灭弧式短路保护器 JBZA-D2130LA 4.无线可燃气体探测报警产品■家用可燃气体探测器（CO） JM-JBF-VS50N ■家用可燃气体探测器（CH4） JM-JBF-VS51N ■家用可燃气体探测器（液化气） JM-JBF-VS52N ■工业及商业用途点型可燃气体探测器JBF-VS53GN ■家用可燃气体探测器（CO） JBF-VS50W ■家用可燃气体探测器（CH4） JBF-VS51W ■家用可燃气体探测器（液化气） JBF-VS52W 5.无线智能门磁报警产品■无线智能门磁报警器 JBZA-MC01 (26)283032343436384042434446485052545658606264666870727478808284858586889090909294949495企业荣誉智慧消防系统简介01软件系列■青鸟消防云平台■城市智慧消防管理系统■重点防火单位消安一体化管理系统02传统消防接入系列■用户信息传输装置 JBF-TD802/JBF-TD803■信息传输接口卡 JBF-5891■信息传输接口卡 JBF-5892■无线（4G）网关 JBF-5893■打印机接口模块 JBF-TD70603无线终端系列04消安一体化系列■视频网关 JBF-SPWG01■标配版智慧云盒 JBF4388-B1■智慧云盒 JBF4388-B2■图像型火灾探测器(智慧青瞳)VFD/SFH-JBF-DG0805其他特色产品系列■VR 火灾应急演练系统 JBFSV-VR01■无线智能柜式压力监测装置■复合气体检测仪 MP420■复合气体检测仪 MP400S■高频抗金属标签（维保巡查用） FG-LMD105030应用场景产品选型表■会展中心■金融行业■九小场所■酒店■商业综合体■文物古建■校园■养老院■医疗卫生■住宅小区典型案例040610121418202122239899100102108110112114116120122124126128130132134136138141…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………目 录CONTENTS4◆拥有66种通过国家强制性认证（3C 认证）的产品◆拥有 67 种通过消防产品认证（自愿性认证）的产品◆通过 GB/T19001-2016/S09001:2015 国际质量管理体系认证◆连续9年被河北省评定为高新技术企业◆通过中国 CNAS 和英国 UKAS 环境、职业健康安全管理体系认证◆为中国消防协会会员单位、高新技术企业 （第二届理事会）副理事长单位◆连续8年被中国消防协会评定为“企业信用等级AAA 级〞◆荣获“全国百佳质量诚信标杆示范企业”称号◆荣获“河北省名牌产品”称号◆荣获“河北省质量效益型企业”称号◆荣获“守合同重信用企业"称号◆荣获“十大报警品牌”称号◆荣获“智慧消防领军品牌”称号◆荣获“匠心荣耀”称号◆荣获“全国质量诚信标杆企业”称号◆荣获“全国产品和服务质量诚信示范企”称号◆荣获“全国质量检验稳定合格产”称号◆荣获“中国质量诚信 AAA 级企业”称号◆荣获“全国消防报警行业质量领先品牌”称号公司荣誉COMPANY HONOR企业荣誉C O R P O R AT E P R ID E56青鸟智慧消防系统包含传统有线消防系统接入、无线消防设备及HRP 传输技术、智能视频联动分析和AI融合及后端智慧消防管理平台，可兼容市场上绝大多数消控主机，以互联网、移动互联和大数据技术为基础，依托“青鸟云平台、消安一体化平台和城市级智慧消防平台”，实现多种不同场景下的消防智能物联应用，并可结合项目实际情况，提供灵活的定制化开发服务。

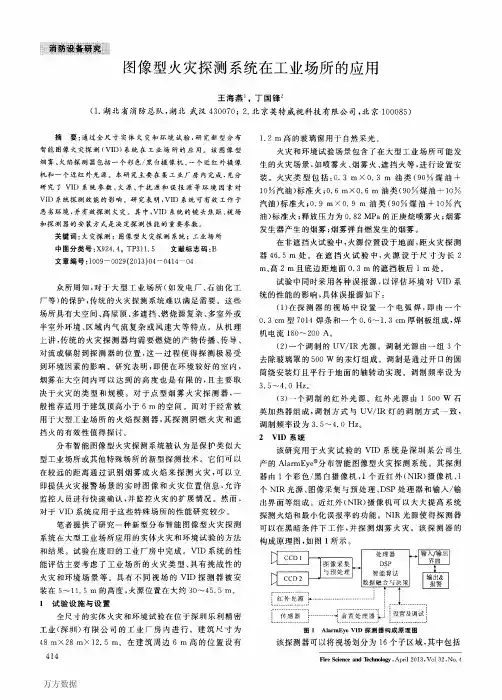

图像型火灾探测系统在工业场所的应用
该探测器可以将视场划分为１６个子区域，其中包括
万方数据
关键监控区域、非监控区（可能会有潜在误报源或火灾发
生可能性很低的区域）。
测器都对０．３ ｍ×０．３ ｍ混合油盘火报警了。探测器Ｉ
探测火灾耗时４４ ｓ，探测器ＩＩ报警时间减至２８ Ｓ，探测器 ＩＩＩ报警时间基本不变。由此可见，当探测器的安装高度 设在建筑高度一半位置时，ＶＩＤ探测器的性能提高了。
测器Ｉ未响应。相对于未调制的ＵＶ／ＩＲ火源，探测响应 时间延迟了。 当采用０．６ ｍ×０．６ ｍ混合油盘火时，所有的３个探 测器均能响应报警。其响应时间：探测器Ｉ为４４ Ｓ，探测 器ＩＩ为２６ Ｓ，探测器ＩＩＩ为９ Ｓ。对于采用红外ＩＲ光源的 情况，所有３个探测器均快速响应了０．６
ｒｎ×０．６
当０．９ ｍ×０．９ ｍ混合油盘遮挡火移动至距探测器
警，报警时间为２６～３９
Ｓ。
３个探测器固定安装于举高车上，位于燃烧试验室 的北侧。探测器分别在５．５、１１．５ ｍ的高度进行试验。
探测器距点火源的位置３０～４５．５ ｍ。３个探测器详细的 技术信息如表１所示。
表１试验中ＶＩＤ探测器的技术信息 灵敏度等级
探测器编号 安装高度／ｍ
视场角 烟雾
火焰
ＩＩＩ ＩＩＩ ＩＩｌ ６２。 ４２。 ３２。
ＣＣＤ获得图像中的烟雾和火焰特征数据由ＤＳＰ进行量
化、分析处理和数据融合。一旦烟雾或火焰的概率高于 预先设定的阈值，即会出发火灾报警，并将该信号输出到 区域火灾报警系统。同时，ＶＩＤ探测器的报警灯点亮。 ＡｌａｒｍＥｙｅ。探测系统是一种分布智能的独立探测 器，视频处理和算法在探测器中完成。本次试验研究共
消防科学与技术２０１３年４月第３２卷第４期
万方数据
智能图像型火灾探测器
局限性分析
环境适应性差 智能图像型火灾探测器对环境要 求较高，如光照、遮挡物、天气 等因素可能影响其正常工作。
维护与更新成本高 由于涉及到复杂的算法和数据处 理技术，智能图像型火灾探测器 的维护和更新成本也相对较高。
误报率高
由于图像识别技术尚未完全成熟， 智能图像型火灾探测器可能会出 现误报情况，造成不必要的恐慌 和资源浪费。
06 结论
CHAPTER
研究成果总结
智能图像型火灾探测器在火灾预警方面具有显著优势， 能够快速准确地识别火灾并发出警报，有效降低火灾
发生的损失。
输标02入题
智能图像型火灾探测器采用先进的人工智能技术，能 够自动学习和识别火灾烟雾和火焰的特征，提高了火 灾探测的准确性和可靠性。
01
03
智能图像型火灾探测器的应用范围广泛，可以应用于 各种场所，如住宅、学校、医院、工厂等，为人们的
03 智能图像型火灾探测器的应用
CHAPTER
公共场所安全监控
商场、超市
在大型商场和超市中，智能图像型火 灾探测器可以实时监测火情，及时发 出警报，有效预防火灾发生，保障顾 客和员工的安全。
机场、车站
在机场、车站等公共交通场所，智能 图像型火灾探测器能够迅速发现火源 ，提高安全监控的效率和准确性，确 保乘客和工作人员的安全。
老人和儿童安全
对于行动不便的老人和需要特别关照的儿童，智能图像型火 灾探测器可以提供更加贴心的安全保障，确保他们的生命安 全。
04 智能图像型火灾探测器的优势与局限性
CHAPTER
优势分析
高准确率
智能图像型火灾探测器通过图像识别技术，能够快速准确地识别火灾 烟雾和火焰，大大提高了火灾探测的准确率。
图像型火灾探测系统应用设计说明书
I FE图像型火灾探测系统应用设计说明书Ver.北京中恩时代科技有限责任公司2011年12月本应用设计说明书详细描述了IFE图像型火灾探测系统的特点、功能和系统应用设计说明，以便工程设计人员和现场施工人员进行参考。
文中有不妥之处请各位专家指正并提出宝贵意见和建议。
1 系统简介...............................................2系统命名规则...........................................3系统原理...............................................4系统功能...............................................5系统特点...............................................6系统结构...............................................7系统设备...............................................IFE-CP01图像型火灾探测器主机......................IFE-D01图像型火灾探测器...........................IFE-B01探测器控制箱...............................IFE-H01集线器.....................................IFE-CC01控制柜....................................8系统软件...............................................9系统设计...............................................设计流程 ..........................................KVM多主机控制器...................................UPS不间断电源选择.................................系统布线 ..........................................注意事项 ..........................................设计案例 ..........................................1系统简介IFE图像型火灾探测系统是北京中恩时代科技有限责任公司自主研发的高新技术产品。
线型光束图像感烟火灾探测器
线型光束图像感烟火灾探测器The manuscript was revised on the evening of 2021线型光束图像感烟火灾探测器1、概述线型光束感烟火灾探测器（简称光截面探测器），是一种智能型感烟火灾探测器，采用光截面图像感烟火灾探测技术，适用于大空间和其它特殊空间场所。
它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。
由发射器和接收器组成，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况确定。
光截面探测器采用非接触式探测，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。
以科大立安LA100型火灾安全监控系统为例，其探测器型号有：LIAN-GM030、LIAN-GM060、LIAN-GM100。
2、外形图及尺寸3、技术规格4、设计选型设计中选用光截面火灾探测器时，遵循如下的原则进行：根据实际探测距离L，从技术规格表中选择适当型号的探测器；根据探测器的保护角度，确定光截面接收器的布置方法和数量；根据相应的距离因子（K1、K2 ），计算探测器的视场范围；水平视场范围：D h = L * K1 ；垂直视场范围：D v = L * K2；根据发射器的间距d不超过10米的原则，计算发射器的数量n ，n = （D / d） + 1，如计算值为小数，按四舍五入取整；单层安装时，发射器的数量：n = （D h / d） + 1；在高度大于12m时，宜采用二层安装。
例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围D h=70 * =28m，（D h / d）+1=（28/10）+1=，则发射器的数量n为4只。
5、安装与接线接线每只发射器接入一根电源线。
每只接收器接入一根视频同轴线缆和一根电源线。
基本安装方式发射器与接收器相对安装在保护空间的两端。
图像型火灾探测器原理
图像型火灾探测器原理
图像型火灾探测器是通过图像处理技术来检测火灾的设备。
其工作原理主要分为图像采集、图像处理和火灾识别三个步骤。
首先，图像采集阶段，探测器会连续采集周围环境的图像。
常见的采集方式有可见光摄像、红外摄像、紫外摄像等。
采集到的图像包含了火焰、烟雾、温度等火灾特征。
然后，在图像处理阶段，探测器会对采集到的图像进行预处理和特征提取。
预处理包括图像去噪、增强、边缘检测等操作，以提高图像质量。
特征提取则是提取图像中与火灾相关的特征，如颜色、形状、纹理等。
这些特征将作为后续火灾识别的依据。
最后，在火灾识别阶段，探测器利用机器学习算法或规则库对图像进行分析和判断，确定是否存在火灾。
机器学习算法可以通过训练样本学习火灾的特征，并在实时检测过程中进行分类决策。
规则库则是事先设定的一系列规则，用于检测图像中是否有火焰、烟雾等特征。
通过以上的工作过程，图像型火灾探测器能够实时、准确地检测到火灾，并及时报警，帮助人们避免火灾事故的发生。
图像型火灾探测系统应用设计说明书
I FE图像型火灾探测系统应用设计说明书Ver.北京中恩时代科技有限责任公司2011年12月本应用设计说明书详细描述了IFE图像型火灾探测系统的特点、功能和系统应用设计说明，以便工程设计人员和现场施工人员进行参考。
文中有不妥之处请各位专家指正并提出宝贵意见和建议。
1 系统简介...............................................2系统命名规则...........................................3系统原理...............................................4系统功能...............................................5系统特点...............................................6系统结构...............................................7系统设备...............................................IFE-CP01图像型火灾探测器主机......................IFE-D01图像型火灾探测器...........................IFE-B01探测器控制箱...............................IFE-H01集线器.....................................IFE-CC01控制柜....................................8系统软件...............................................9系统设计...............................................设计流程 ..........................................KVM多主机控制器...................................UPS不间断电源选择.................................系统布线 ..........................................注意事项 ..........................................设计案例 ..........................................1系统简介IFE图像型火灾探测系统是北京中恩时代科技有限责任公司自主研发的高新技术产品。
VFSD图像型火灾探测器产品宣传手册
VFSD图像型火灾探测器产品宣传手册产品概述VFSD图像型火灾探测器是一种先进的火灾监测设备，通过高清晰度图像和智能算法实现快速、准确地探测火灾，并提供实时警报和视频录像功能。
该产品适用于各类场所的火灾监测需求，为用户提供了可靠的安全防护。
产品特点1.高清晰度图像：配备先进的摄像头和图像处理技术，能够捕捉清晰、细节丰富的图像，确保准确的火灾探测。
2.智能算法：采用先进的人工智能算法，能够快速、准确地识别火灾烟雾、火焰等火灾迹象，降低误报率。
3.实时警报：一旦检测到火灾，系统将立即发出警报，提醒用户及时采取应急措施。
4.视频录像功能：支持实时录像功能，用户可随时查看火警现场，便于了解火灾状况和进行后续处理。
5.远程监控：用户可通过手机或电脑随时随地远程监控火警情况，保障室内安全。
适用场所VFSD图像型火灾探测器适用于以下场所：•住宅楼宇•商业建筑•工厂车间•公共场所•室外环境用户可根据实际需求选择不同型号的探测器，并进行灵活组合，以实现更全面的火灾监测覆盖。
安装和使用1.安装位置选择：根据实际场所特点和火灾易发情况，合理选择安装位置，确保最佳的监测效果。
2.固定安装：将火灾探测器固定在墙壁或天花板上，并保证设备稳固可靠。
3.联网设置：连接电源和网络，按照说明书进行相应设置，确保设备正常工作。
4.实时监控：下载对应App或软件，实时监控火灾情况，及时处理异常情况。
技术支持与售后服务公司为用户提供完善的技术支持与售后服务，包括：•24小时技术支持热线•远程维护与升级服务•售后维修保养为保证用户的安全和满意度，公司承诺提供及时、专业的售后服务，确保每一位用户的设备都能正常工作。
结语VFSD图像型火灾探测器产品是一款高性能、可靠的火灾监测设备，具有先进的技术和便捷的使用体验，适用于各类场所的火灾监测需求。
我们将始终秉承“安全第一、客户至上”的理念，努力为用户提供更优质的产品和服务，共同致力于建设一个更加安全、可靠的生活环境。
图像型火灾探测器性能特点及参数
VFSD图像型火灾探测器属于成像型的探测器，同时具备空间和时间分辨率的探测能力。
可以从不同角度（火焰的光学特性、形状、跳动频率、变化趋势等）进行分析，并综合运用神经网络、模糊数学、计算语义学等理论来判断火焰。
具有非接触式探测特点，不受空间高度、高温、易爆、有毒等环境条件的限制，采用国际上先进的智能图像分析技术，能够实时采集并分析现场视频，迅速识别火焰并产生火情报警，支持现场监控及录像取证，极大提高了火灾报警的准确率和响应速度，同时有效地避免了各种环境背景因素所产生的干扰。
该系统是目前集防火、防盗、监控三位一体的性价比较高的高技术产品。
性能特点：探测技术先进——国际领先的智能相机控制技术与智能图像处理技术完美组合；——非接触式火灾探测方式，弥补了室外开放空间火灾探测的世界空白；——采用前端探测方式，即使视频线断了，也可通过其他火灾自动报警系统报警；——无需主机，可直接将视频信号接入到监控系统中进行图像报警和定位显示；——通过国家消防产品质量监督检验中心检验，多项技术处于国际领先地位。
高灵敏度，响应速度快——火焰识别报警响应时间＜20秒。
探测准确率和定位准确率高——火灾报警准确率达到99.9%；——在视频画面中，能够精确标示出着火点位置。
探测距离远——图像型火灾探测器探测最远距离为300米（0.1㎡汽油火）；——单台设备看护面积最大，为投资方节省大量设备及施工成本。
稳定可靠和抗干扰能力强——完全符合国标GB-15631-2008中图像型火灾探测器检测标准；——能够区分真正的火灾条件和其他干扰来源。
如各类灯光、太阳辐射、耀辐射、电弧焊、高温气体和黑体辐射等。
可视化——图像型火灾探测器是唯一满足视频监控和火灾探测功能的探测方式。
可实时采集分析现场视频，迅速识别火焰并产生火情报警，支持现场监控与录像取证。
为指挥中心及时了解火灾现场情况组织灭火及疏散人群提供了有效的技术手段，同时节约了宝贵的时间。
产品参数：南京睿实消防安全设备有限公司拥有强大的研发和创新能力，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国智能消防安全系统标杆品牌。
图像型火灾探测器
图像型火灾探测器 The document was finally revised on 2021图像型火灾探测器VFSD图像型火灾探测器（标准型）•一、简介VFSD智能图像火灾探测器是在公司自主知识产权VFSD专利技术的基础上，针对室外、隧道和室内高大空间的特殊需求而开发的工业等级的火灾探测器。
该产品实现了眼睛和大脑的完美统一，能在各种复杂环境下对火情做出准确的判断，同时提供视频、网络、开关量三种报警方式，可灵活接入各类火灾报警体系。
二、产品特点1、技术领先- 面型探测、三维图像处理；- 视觉图像和智能分析控制一体化。
2、高效抑制虚警- VFSD专利技术，准确区分真实火焰和各种干扰源，如：各种灯光、太阳辐射、电弧焊、耀斑辐射、黑体辐射、热CO2气体排放等。
3、超强的探测能力- 探测距离远，特别适合室外、隧道、室内高大空间使用；- 探测灵敏度高出国标倍以上；- 响应速度在6-20秒内可调；- 火焰探测和烟雾探测一体化。
4、环境适应性强- 低温加热功能；- IP68密封等级（最高等级）；- 气体和粉尘双重最高等级防爆。
5、丰富的报警输出方式- 提供模拟视频、数字网络视频、开关量三种报警输出方式，方便接入各类报警体系；- 可视化大大提高了值班人员的人身安全和工作效率。
三、典型应用领域及实用案例1、石油天然气、能源化工行业主要用于石油天然气勘探生产平台、油气运输装卸站、管道泵站、生产厂区重点部位、储油储气罐区等易燃易爆场所，有以下优势：- 远程视频，提高人员的安全性及火灾扑救的及时性；- 最高等级的密封和防爆处理，保证设备长期安全运行；- 彻底解决了灯光、太阳强光、耀斑辐射、黑体辐射、热CO2气体排放等高温高湿热引发的误报；- 抗电磁、振动干扰性强。
2、钢铁冶金行业主要用于工业液压润滑油类场所、石化品使用储存场所、油浸变压器及重要的设备（如轧机）运行场所，有以下优势：- 高温环境不会影响探测器的灵敏度；- 彻底解决了钢水、热CO2排放等高温高湿热干扰源引发的误报；- 抗电磁、振动干扰性强。
线型光束图像感烟火灾探测器完整版
线型光束图像感烟火灾探测器HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】线型光束图像感烟火灾探测器1、概述线型光束感烟火灾探测器（简称光截面探测器），是一种智能型感烟火灾探测器，采用光截面图像感烟火灾探测技术，适用于大空间和其它特殊空间场所。
它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。
由发射器和接收器组成，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况确定。
光截面探测器采用非接触式探测，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。
以科大立安LA100型火灾安全监控系统为例，其探测器型号有：LIAN-GM030、LIAN-GM060、LIAN-GM100。
2、外形图及尺寸3、技术规格4、设计选型设计中选用光截面火灾探测器时，遵循如下的原则进行：根据实际探测距离L，从技术规格表中选择适当型号的探测器；根据探测器的保护角度，确定光截面接收器的布置方法和数量；根据相应的距离因子（K1、K2），计算探测器的视场范围；水平视场范围：Dh = L * K1；垂直视场范围：Dv= L * K2；根据发射器的间距d不超过10米的原则，计算发射器的数量n ，n = （D / d） + 1，如计算值为小数，按四舍五入取整；单层安装时，发射器的数量：n = （Dh/ d） + 1；在高度大于12m时，宜采用二层安装。
例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围D h=70 * =28m，（D h / d）+1=（28/10）+1=，则发射器的数量n 为4只。
5、安装与接线接线每只发射器接入一根电源线。
每只接收器接入一根视频同轴线缆和一根电源线。
基本安装方式发射器与接收器相对安装在保护空间的两端。
图像型火灾探测系统应用设计说明书样本
IFE图像型火灾探测系统应用设计说明书Ver. 1.0北京中恩时代科技有限责任公司12月前言本应用设计说明书详细描述了IFE图像型火灾探测系统的特点、功能和系统应用设计说明, 以便工程设计人员和现场施工人员进行参考。
文中有不妥之处请各位专家指正并提出宝贵意见和建议。
目录1 系统简介 ................................ 错误!未定义书签。
2 系统命名规则 ............................ 错误!未定义书签。
3 系统原理 ................................ 错误!未定义书签。
4 系统功能 ................................ 错误!未定义书签。
5 系统特点 ................................ 错误!未定义书签。
6 系统结构 ................................ 错误!未定义书签。
7 系统设备 ................................ 错误!未定义书签。
7.1 IFE-CP01图像型火灾探测器主机........ 错误!未定义书签。
7.2 IFE-D01图像型火灾探测器............. 错误!未定义书签。
7.3 IFE-B01探测器控制箱................. 错误!未定义书签。
7.4 IFE-H01集线器....................... 错误!未定义书签。
7.5 IFE-CC01控制柜...................... 错误!未定义书签。
8 系统软件 ................................ 错误!未定义书签。
9 系统设计 ................................ 错误!未定义书签。
9.1 设计流程............................ 错误!未定义书签。
火眼视频图像火灾探测软件
“火眼”视频图像火灾探测软件一、“火眼”简介“火眼”视频图像火灾探测软件（以下简称“火眼”软件）是由国家消防工程技术研究中心、公安部天津消防研究所历时多年，研制成功的一款图像火灾探测报警软件。
它利用已经安装的各种室内监控摄像头的实时图像，采用独创的具有先进算法的计算机图像模式识别技术，能够实时探测监控区域可能产生的火焰和烟雾。
在现代智能视频监控系统中，计算机图像模式识别技术具有非常广泛的应用前景，各种智能算法的出现为这项技术的实际应用提供了理论保障。
在安全和交通领域，基于时评图像的人脸、车辆和车牌的识别已有了大量应用。
在消防领域，对于火焰和烟雾图像的精准识别，使得基于图像模式识别技术的火灾探测报警系统具有了实际应用价值。
随着我国智能城市和各个行业智能网络的建设，各种视频监控系统已遍布于城市的大部分公共区域，这就为视频图像火灾探测系统的普遍应用提供了硬件基础和实施条件。
利用建筑内已有视频监控系统，使用“火眼”软件进行火灾探测，能够以较低的成本大幅度提高火灾报警能力，为减少火灾危害、降低火灾损失，保障社会安全创造了极为有利的条件。
二、技术特点“火眼”软件在原理上与传统火灾探测方式完全不同。
图像火灾探测是利用计算机模式识别技术，当监控的视频图像中出现火焰或烟雾图像时，计算机通过特征识别就能快速准确的判断出火灾，并发出报警信号。
而传统的感温或感烟探测器通常要等到处于探测器位置的空气温度或烟雾浓度达到报警阈值后发出报警信号。
因此，相对于传统的火灾报警系统，图像火灾报警系统具有很多独特的优势。
1、适用性强：“火眼”软件针对目前市场上普遍使用的各种型号的视频监控系统，开发了对应的多种软件接口。
既有应用于数字模式的视频监控系统，也有适用于模拟方式的视频监控系统。
加载方式简单，操作方便，具有广泛的适用性和兼容性。
2、探测速度快：采用先进图像模式识别技术的“火眼”软件，最快可在视频火灾图像出现的十秒之内，就能在图像上发现火焰或烟雾，同时发出火灾报警信号。
火灾探测器分图象型火灾探测器
火灾探测器分图象型火灾探测器目次前言 (II)1 范畴 (1)2 规范性引用文件 (1)3 定义 (2)4 分类 (2)5 要求 (2)6 试验 (6)7 检验规那么 (23)前言本标准的全部技术内容为强制性。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会第六分技术委员会归口。
本标准负责起草单位：公安部沈阳消防研究所。
本标准参加起草单位：安徽省消防局、科大立安安全技术有限责任公司本标准要紧起草人：丁宏军、屈励、袁宏永、张颖琮、郭春雷火灾探测器第七部分：图象型火灾探测器1 范畴本标准规定了图象型火灾探测器〔以下简称探测器〕的定义、要求、试验、和检验规那么。
本标准适用于一样工业与民用建筑中安装使用的探测轴线距离为1m～100m的使用摄像机和红外热成像器件等视频设备或它们的组合方式进行火灾探测的火灾探测器。
其它环境中安装使用的具有专门要求的图象型火灾探测器,除专门要求由有关标准另行规定外,亦应执行本标准。
2 规范性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适用于本标准，然而，鼓舞依照本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB4715 点型感烟火灾探测器技术要求及试验方法GB4717 火灾报警操纵器通用技术条件GB14003 线型光束感烟火灾探测器技术要求及试验方法GB16838 消防电子产品环境试验方法及严酷等级GB/T17626.2－1998 电磁兼容试验和测量技术静电放电抗扰度试验〔idt IEC 61000-4-2:1995〕GB/T17626.3－1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验〔idt IEC 61000-4-3:1995〕GB/T17626.4－1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验〔idt IEC 61000-4-4:1995〕GB/T17626.5－1998 电磁兼容试验和测量技术浪涌〔冲击〕抗扰度试验〔idt IEC 61000-4-5:1995〕GB/T17626.6－1998 电磁兼容试验和测量技术射频场感应的传导扰乱抗扰度( idt IEC 61000-4-6:1996)GB9969.1 工业产品使用说明书总那么GB12978 消防电子产品检验规那么3 定义本标准采纳以下定义:3.1 图像型火灾探测器 image type fire detectors指使用摄像机和红外热成像器件等视频设备或它们的组合方式猎取监控现场视频信息进行火灾探测的火灾探测器。
关于智能视频分析在集气站安全监控中的应用
关于智能视频分析在集气站安全监控中的应用王秋保（自动化技术员）沈延龙（工艺安全技术员）胡红满（视频监控工程师）摘要：本文主要分析图像火灾报警、虚拟围墙报警、智能工业电视在集气站安全监控应用中遇到的问题，通过比较分析，给出了集气站安全监控对智能视频分析应用的要求，从设备布点、安装方式、软件要求方面提出了具体的思路和建议。
关键词：图像火灾报警、虚拟围墙报警、智能工业电视、集气站安全监控Abstract：This essay describes the gas station perimeter protection systems; include image fire detector, virtual intruder alarms and CCTV. First, the security problem of the gas station is presented. Due to system design, Alarm installation and software sets focusing on the gas station secure.Keyword：Image fire detector, Virtual intruder alarm, CCTV, The gas station引言智能视频分析是视频监控发展的新方向，其理论体系已逐步发展成熟，但在实际应用中缺少实践经验和实用性；而集气站安全监控关系着国计民生，很多集气站处于环境恶劣的沙漠、戈壁地区，又实行无人值守生产，传统技术手段难以满足安全生产的需要，安全监控显得尤为重要；因此，智能视频分析在集气站安全监控的应用中具有明显优势，本文重点介绍应用中遇到的实际问题并提出解决思路。
一、图像火灾报警图像火灾报警核心设备是图像型火灾探测器，通过采集近红外光、可见光两个信号，经模式识别，对火焰、烟雾的颜色、形状、纹理、边缘特性、变化趋势、频率特性等进行综合的分析，计算得出火焰、烟雾事件发生的参数，通过设置报警参数的临界值和灵敏度，判断火灾预警和报警。
双波段图像型火灾及OSID红紫外双鉴式成像感烟探测器
双波段图像型火灾及OSID红紫外双鉴式成像感烟探测器大型开放空间–如机场，火车站，体育场及购物中心，这些场所的特殊环境，对可靠火灾探测技术提出了严峻的挑战。
这些挑战包括火灾探测的可靠性，配置的灵活性,以及如何预防干扰性报警，如何有效降低安装和维护的成本,提高效益。
随着我国经济建设的飞速发展，一些在国民经济和社会生活中起着重要作用的大型空间建筑（如大型厂房、仓库、体育馆、博物馆、大型展览馆、会议厅、大型商场、影剧院、候机厅等大空间场所）越来越多，此类建筑相对其他建筑具有的普遍特点是跨度大、内部举架高，根据《火灾自动报警系统设计规范》（GB50116－2013）要求，对于被保护空间高度介于12－20m之间时，由于火灾发生时产生的烟雾很难到达房间顶部，因而一般不适宜安装点型感烟火灾探测器进行火灾监测和报警，而图像型火灾探测由于其本身工作原理和特点决定，在火灾发生时，产生的烟雾和早期火焰，就很容易被其探测到，从而达到保护此类建筑的作用，同时对于那些被保护空间长度超过100m 以上和空气气流流过快，环境比较恶劣的大型空间建筑，特别适用于此类建筑火灾探测与预防。
1.1 工作原理双波段图像火灾探测器采用高分辨率CCD传感器作为前端探测器属于非接触式探测方式。
在显著增大探测距离和探测灵敏度的同时，有效地消除环境干扰，并具有良好的密封性和防腐蚀特性。
在火灾探测方面由防火并行处理器发出预警信息，信息处理主机进行火灾确认，从而提高火灾探测报警的可靠比和响应速度。
该系统由前端探测部分，控制中心部分和消防联动部分三个部分组成。
1.1 前端探测部分前端探测部分可采用双波段图像火灾探测器和线性光束图像感烟探测器，两种图像型火灾探测器，由它们进行火灾探测，并将采集的现场信息送给系统的控制中心，双波段图像火灾探测器，采用双波段图像火灾探测技术，在探测试验上属于感火焰型火灾探测器，具有同时获取现场的火灾信息和图像信息的功能特点，将火灾探测和图像监控有机的结合在一起，并具有防尘、防潮、防腐蚀、防爆等特殊场所等功能，可广泛应用于易产生明火及阴燃火的各类场所，如家具城、展览厅、体育馆、大型仓库、生产车间、物资库、油库等，也可用于环境恶劣的工业场所。
图像型火灾探测器
图像型火灾探测器1. 简介图像型火灾探测器是一种可用于火灾检测的先进技术。
它利用图像处理技术和算法，通过视觉图像来检测火焰的存在和火灾的发生。
与传统的烟雾和温度火灾探测器相比，图像型火灾探测器具有更高的准确性和可靠性。
本文将介绍图像型火灾探测器的工作原理、应用领域和优势。
2. 工作原理图像型火灾探测器主要包括以下几个模块：图像传感器、图像处理芯片和火灾检测算法。
图像传感器负责接收火焰产生的红外光、可见光和紫外光，并将其转换成电信号。
图像处理芯片负责对传感器获取的图像进行处理和分析，提取图像中的火焰信息。
火灾检测算法根据火焰的特征，如颜色、亮度、形状等，判断是否发生火灾。
图像型火灾探测器的工作原理基于火焰与背景之间的差异。
当火焰产生时，它会产生较高的亮度和特定的颜色，与背景形成鲜明的对比。
通过分析图像中的像素值和颜色，火灾探测器可以准确地检测到火焰的存在和位置。
3. 应用领域图像型火灾探测器具有广泛的应用领域，包括但不限于以下几个方面：3.1 工业领域图像型火灾探测器在工业领域中起着至关重要的作用。
它可以用于监控工厂、仓库和生产线等场所，及早发现火灾风险，并采取相应的防范措施。
通过与其他安全设备和系统配合使用，图像型火灾探测器可以实现自动报警和联动控制，最大程度地减少火灾的损失。
3.2 商业领域商业场所，如商场、写字楼、酒店等对火灾的防范也是十分重要的。
图像型火灾探测器可以安装在这些场所的关键区域，如走廊、电梯口、消防通道等，实时监测火焰情况。
一旦发现火灾，探测器会立即触发报警系统，通知相关人员采取紧急措施。
3.3 家庭领域图像型火灾探测器也适用于家庭环境。
它可以安装在家庭的厨房、客厅、卧室等区域，及时发现火焰的存在。
对于老人和儿童，图像型火灾探测器可以为他们的安全提供更加可靠的保障。
4. 优势图像型火灾探测器相比传统的火灾探测器具有明显的优势：4.1 准确性高图像型火灾探测器利用图像处理技术和算法，可以准确地判断火焰的存在和火灾的发生。
LA100型火灾安全监控系统
