中南大学机电工程学院微机原理实验二 程序设计图片
中南大学微型计算机实验报告三
MOVPEDE,AX
MOVOUTPUT,AX
MOVIE,AX
MOVBL,01H
JMPFINISH
PID:DECBL;采样周期到否
JNZFINISH
CALLCY;PID程序
MOVAX,AEK
MOVDX,TD
CALLML
MOVCL,TK
MOVCH,00H
IDIVCX;计算微分项
ADDAX,EKK
(3)若动态性能不好，则需加入微分作用。整定时，使微分时间TD从0变大，并相应的改变比例系数和积分时间，逐步凑试，直到满意结果。由于PID三个参数有互补作用，减小一个往往可由几个增大来补偿，因此参数的整定值不唯一，不同的参数组合完全有可能得到同样的效果。
三、仪器设备
PC机一台，TD-ACS实验系统一套或“TD-ACC+实验系统一套＋i386EX系统板一块”。
5．运行程序，将积分分离值设为最大值7FH (相当于没有引入积分分离)，用示波器分别观测输入端R和输出端C。
6．如果系统性能不满意，用凑试法修改PID参数，直到响应曲线满意，并记录响应曲线的超调量和过渡时间。
7．修改积分分离值为20H，记录此时响应曲线的超调量和过渡时间，并和未引入积分分离值时的响应曲线进行比较。
MOVIE,AX
MOVDX,AX
TESTDH,80H
JZDD1
MOVAX,0F000H
ANDAL,AL
SBBDX,AX
JG DD2
MOVDX,0F000H
JMP DD4
DD1:MOV AX,0FFFH
ANDAL,AL
SBB DX,AX
JG DD3
DD2:MOV DX,IE
JMP DD5
中南大学微机原理与接口实验报告
中南大学课题名称：微机原理与接口技术课程实验报告学院：信息科学与工程学院班级：学号：姓名：目录实验一、 8255A 可编程并行口实验 (1)一、实验目的 (1)二、实验原理 (1)三、实验线路连接 (1)五、实验步骤 (2)实验二、8253A 定时/计数器实验 (4)一、实验目的 (4)二、预备知识 (4)三、实验原理 (4)四、实验步骤 (5)实验三、８２５９单级中断控制器 (6)一、实验目的 (6)二、实验内容 (6)三、实验线路连接 (7)四、实验软件清单 (7)五、实验步骤 (7)实验四、存储器接口实验 (14)二、实验内容 (14)三、实验原理 (14)四、实验程序 (14)五、实验总结 (15)实验一、 8255A 可编程并行口实验一、实验目的1、掌握并行接口芯片 8255A 和微机接口的连接方法。
2、掌握并行接口芯片 8255A 的工作方式及其编程方法。
二、实验原理如实验原理图5－8所示，PC口8位接8个开关K1~ K8，PB口8位接8个发光二极管，从PC口读入8位开关量送PB口显示。
拨动K1~ K8，PB口上接的8个发光二极管L1~ L8对应显示K1~ K8的状态。
三、实验线路连接（1） 8255A芯片PC0~ PC7插孔依次接K1~ K8。
（2） 8255A芯片PB0~PB7插孔依次接L1 ~ L8。
（3） 8255A的CS插孔CS－8255接译码输出Y7插孔。
四、实验软件清单见随机光盘，文件名为H8255－1.ASM五、实验步骤1、按图5－8连好线路。
2、运行实验程序。
在DVCC－8086JHN显示"8255－1"，同时拨动K1~K8，L1~L8会跟着亮灭。
实验代码CODE SEGMENTASSUME CS:CODESECOPORT EQU 0051HSEDAPORT EQU 0050HDATA EQU 0500HSTART: MOV DX,SECOPORTIN AL,DXTEST AL,01HJZ STARTMOV AL,55HMOV DX,SEDAPORTOUT DX,ALJMP STARTCODE ENDSEND START改后CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0073HIOCPT EQU 0072HIOBPT EQU 0071HSTART: MOV CX,8FFFHDELAY0: LOOP DELAY0MOV AL,89HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPTIN AL,DXMOV BL,ALADD AL,BLDEC ALMOV DX,IOBPTOUT DX,ALMOV CX,8FFFH DELAY: LOOP DELAYJMP IOLED1CODE ENDSEND START实验二、8253A 定时/计数器实验一、实验目的1、学习 8253A 可编程定时/计数器与 8088CPU 的接口方法。
微机原理实验室展板1
8255并行接口应用实验实验目的：采用TDN86/51或TDN86/88教学实验系统，学习并掌握8255A的各种工作方式及其应用，学习在系统接口实验单元上构造实验电路。
图1 微机原理实验室图2 TDN86/51教学实验平台实验原理8255A的数据线片选信号线、地址线、读写控制线等分别与系统总线相连，其中A、B、C三个端口以排线形式引出，供8255A实验使用，其线路如图3所示，端口地址如表1所示，接口实验单元中的开关和发光二极管电路如图4所示。
图3 系统中的8255A线路图4 拨动开关和发光二极管电路表1 8255的端口地址实验内容及步骤1．8255A接口应用实验(1)1）实验内容按图5所示实验线路编写程序，使8255A端口A工作在方式0并作为输出口,端口B工作在方式0并作为输入口。
用一组开关信号接入端口B，端口A输出线接至一组发光二极管上，然后通过对8255A芯片编程来实现输入/出功能。
图5 8255A接口应用实验（1）线路图2）程序框图图6 8255A接口应用实验（1）程序框图3）实验步骤(1)按图接线。
(2)输入程序并检查无误,经汇编、连接后装入系统。
(3)运行程序，拨动开关组，观察发光二极管应一一对应。
2．8255A接口应用实验（2）1)实验内容按图7所示接线，编写程序,使8255A端口A工作在方式0并作为输出口,端口B工作于方式1并作为输入口,则端口C的PC2成为选通信号输入端STB B.PC0成为中断请求信号输出端INTR B.当B口数据就绪后,通过发STB B 信号来请求CPU读取端口B数据并送端口A输出显示.KK UNIT图7 8255A 接口应用实验（2）接线图（KK1-初态为“1”）2）程序框图图8 8255A 接口应用实验（2）程序框图3） 实验步骤(1) 按图7连接实验线路.(2) 输入源程序并检查无误,经汇编、连接后装入系统。
(3) 运行实验程序，然后拨动开关组K0～K7，准备好后，按动开关kk1，观察发光二极管组，应与开关组信号对应。

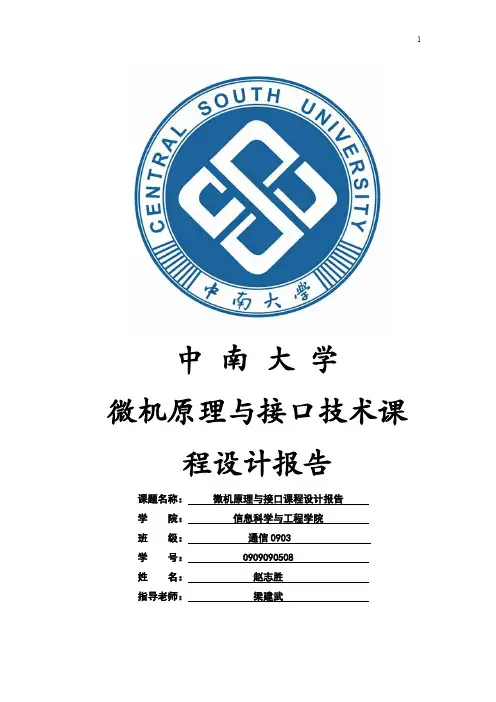

微机原理与接口技术课程设计报告-电机控制
中南大学微机原理与接口技术课程设计报告课题名称：微机原理与接口课程设计报告学院：信息科学与工程学院班级：通信0903学号： 0909090508姓名：赵志胜指导老师：梁建武目录一、课程设计目的和意义 (3)二、课程设计任务 (3)三、设计思想与原理 (3)1、设计思想 (3)2、设计原理 (3)三、具体模块设计 (4)1、概述 (4)2、A/D转换 (4)3、8255控制模块 (5)4、D/A转换模块 (7)5、输出显示模块 (7)四、心得体会 (8)附录一：参考书目 (9)附录二：完整源代码 (9)一、课程设计目的和意义通过本次课程设计要掌握8088，8255，0809，0832，8279等多种芯片使用的方法，灵活运用课本知识，加深所学的知识，对所学的相关芯片的原理、内部结构、使用方法等有更加深刻的了解，学会利用课本知识联系实际应用及编程。
同时并了解综合问题的程序设计掌握实时处理程序的编制和调试方法，掌握一般的设计步骤和流程，使我们以后搞设计时逻辑更加清晰。
二、课程设计任务本次课设选题为“模拟电压采集，直流电机控制”。
任务目标：1、对模拟电压进行采集转换为数字信号，并实时显示。
2、用转换的到的数字信号再经数模转换，对直流电机进行控制。
三、设计思想与原理1、设计思想本次课设选题为“模拟电压采集，直流电机控制”，基本分为两大部分：模拟量采集的模数转换部分，以及电机控制中的数模转换部分。
而为了让模拟量的采集结果更加明显可察，将加入数码管显示模块，实时显示模拟量采集的大小情况。
与此同时，在选题基础上添加了控制单元选择模块与步进电机的控制。
2、设计原理根据试验箱相关配置，取电位器0~5V可调电压为模拟量输出模块，可线性调节输出。
取芯片ADC 0809对采集到的模拟信号进行模数转换，将0~5V的电压信号转为00~FF的数字信号，并通过8279键盘扫描输出模块进行相应的显示输出。
得到转换后的数字量之后，使用DAC0832数模转换芯片进行数模转换，并将所得模拟量输出到直流电机控制端，进行电机驱动。
中南大学微机课程设计报告交通灯课案
微机课程设计报告目录一、需求分析1、系统设计的意义 (3)2、设计内容 (3)3、设计目的 (3)4、设计要求 (3)5、系统功能 (4)二、总体设计1、交通灯工作过程 (4)三、设计仿真图、设计流程图1、系统仿真图 (5)2、流程图 (6)3、8253、8255A结构及功能 (8)四、系统程序分析 (10)五、总结与体会 (13)六、参考文献 (13)一、需求分析1系统设计的意义：随着社会经济的发展，城市问题越来越引起人们的关注。
人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。
城市交通控制系统是用于城市交通数据检测、交通信号灯控制与交通疏通的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。
随着城市机动车量的不断增加，组多大城市如北京、上海、南京等出现了交通超负荷运行的情况，因此，自80年代后期，这些城市纷纷修建城市高速通道，在高速道路建设完成的初期，它们也曾有效地改善了交通状况。
然而，随着交通量的快速增长和缺乏对高速道路的系统研究和控制，高速道路没有充分发挥出预期的作用。
而城市高速道路在构造上的特点，也决定了城市高速道路的交通状况必然受高速道路与普通道路耦合处交通状况的制约。
所以，如何采用合适的控制方法，最大限度利用好耗费巨资修建的城市高速通道，缓解主干道与匝道、城市同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。
十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。
那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。
交通灯的控制方式很多，本系统采用可编程并行I/O接口芯片8255A为中心器件来设计交通灯控制器，实现本系统的各种功能。
同时，本系统实用性强，操作简单。
2、设计内容采用8255A设计交通灯控制的接口方案，根据设计的方案搭建电路，画出程序流程图，并编写程序进行调试3、设计目的综合运用《微机原理与应用》课程知识，利用集成电路设计实现一些中小规模电子电路或者完成一定功能的程序，以复习巩固课堂所学的理论知识，提高程序设计能力及实现系统、绘制系统电路图的能力，为实际应用奠定一定的基础。
中南大学微机实验报告
中南大学信息科学与工程学院微机原理与接口技术实验报告学生学院信息科学与工程学院专业班级学号学生姓名____指导教师目录第一部分软件实验 (4)DEBUG 的使用 (4)第二部分硬件实验 (8)实验一使用ADC0809的A/D转换实验 (10)实验二使用DAC0832的D/A转换实验(一) ................................. 错误！未定义书签。
实验三使用DAC0832的D/A转换实验(二) ................................. 错误！未定义书签。
第三部分实验总结. (13)第一部分软件实验DEBUG 的命令及其操作一、实验目的1．熟练掌握debug的常用命令，学会用debug来调试程序。
2．深入了解数据在存储器中的存取方法及堆栈中数据的压入与弹出。
3．掌握各种寻址方法以及简单指令的执行过程。
二、实验内容1.进入和退出DEBUG程序2.本实验只要求在DEBUG调试状态下进行，包括汇编程序，调试程序，执行程序3.掌握一些DEBUG的基本操作三、实验环境Windows系统下从进入命令行窗口。
四、实验的基本原理a 汇编d显示内存单元内容e修改单元内存内容g执行命令t单步（或多步）调试n指定文件路径文件名（含扩展名）u反汇编r查看寄存器值及修改l加载程序w写盘命令五、实验步骤1.用DEBUG调试简单程序例1 －A CS：0106MOV AX,1234MOV BX,2345MOV CX,0ADD AX,BXMOV CX,AXINT 20运行程序（注：执行程序时IP应指向要执行的指令，需要修改时－RIP当前值输入需要值该处为0106当然也可以在T或G命令中指出程序起始地址）－R 显示各寄存器当前内容及首条指令－T3 跟踪执行三条赋值传送指令，观察寄存器及标志位变化－T2跟踪执行相加及送和数指令，观察寄存器及标志位变化－G 执行软件中断指令INT 20，机器将显示“程序正常终止”的信息，并显示“－”，表明仍处在DEBUG的调试控制状态下，注意未用T命令，因为我们不想进入到20H中断处理程序中去，P命令也可实现相同操作实验现象记录：观察每条指令执行后各相关寄存器值及标志位状态2.在windows系统下按WIN+R键，在弹出窗口下输入cmd，进入命令行窗口，然后再窗口下输入debug，进入debug程序。
中南大学计算机辅助制造大作业
《计算机辅助制造》大作业姓名：杜彬学号：0806121030专业班级：机械1207班中南大学机电工程学院机械制造及其自动化系1.实验过程简述。
（1）毛坯装夹（2）机床开机（3）写入程序（4）确立坐标（5）对刀（6）开始自动加工（7）加工完成，取下加工件（8）关机2.二维零件工作图。
3.加工刀具卡片序号加工工具刀具号刀具类型主轴转速S(rpm)进给速度F(mm/min)刀具补偿号及补偿值长度(mm)半径（mm）1 Φ50面铣刀01 面铣刀500 2002 Φ10立铣刀02 立铣刀2000 8003 Φ5键槽铣刀03 键槽铣刀3000 10004 Φ5中心钻04 中心钻1000 505 Φ12钻头05 钻头1000 2006 Φ40钻头06 钻头1500 3007 Φ12丝锥07 左牙刀2000 125004.编制数控加工工艺卡片班级机械1207 产品名称或代号零件名称零件图号工序号程序编号夹具名称实验装备实验地点工步号工步内容(mm)刀具号刀具规格(mm)主轴转速(rpm)进给速度(mm/min)背吃刀量(mm)备注1 粗.精铣上表面 1 Φ50 500 200 22 粗.精铣外轮廓 2 Φ10 2000 800 53 粗.精铣台阶面 3 Φ5 3000 1000 14 粗.精铣挖槽剩余部分 3 Φ5 3000 10005 粗.精铣键槽 3 Φ5 3000 10006 钻中心孔 4 Φ5 1000 507 钻φ12孔 5 Φ12 1000 2008 攻φ12螺纹7 Φ12 2000 125009 钻φ40孔 6 Φ40 1500 30010 铣φ50台阶面 3 Φ5 3000 1000 5.加工仿真过程（1）粗、精铣上表面（2）粗精铣外轮廓（3）粗精铣台阶面（4）粗.精铣挖槽剩余部（5）粗精铣键槽（6）钻中心孔（7）钻φ12孔（8）攻φ12螺纹（9）钻φ40孔（10）铣φ50台阶面6.加工程序%O0000(01)(DATE=DD-MM-YY - 25-06-15 TIME=HH:MM - 16:57) (MCX FILE - H:\大作业.MCX-5) (NC FILE -D:\DOCUMENTS\MYMCAMX5\MILL\NC\01.NC) (MATERIAL - ALUMINUM MM - 2024)( T6 | 50 F ACE MILL | H6 ) ( T5 | 10. FLAT ENDMILL | H5 | D5 | WEAR COMP | TOOL DIA. - 10. )( T4 | 5. BULL ENDMILL 1. RAD | H4 )( T1 | 5.0 CENTER DRILL |H1 )( T2 | 10. SPOT DRILL | H2 ) ( T7 | 12.00-1.75 TAP LH | H7 ) ( T3 | 20. SPOT DRILL | H3 ) ( T8 | 33.00-3.5 TAP LH | H8 ) N100 G21N102 G0G17G40G49G80G90 N104 T6M6N106 G0G90G54X-145.Y89.998A0.S763M3N108 G43 H6 Z25.N110 Z10.N112 G1Z-5.F152.6N114 X120.F305.2N116 G2X138.Y71.998I0.J-18. N118 X120.Y53.999I-18.J0.N120 G1X-120.N122 G3X-138.Y35.999I0.J-18.N124 X-120.Y18.I18.J0.N126 G1X120.N128 G2X138.Y0.I0.J-18.N130 X120.Y-18.I-18.J0.N132 G1X-120.N134 G3X-137.999Y-35.999I0. J-17.999N136 X-120.Y-53.999I17.999J0.N138 G1X120.N140 G2X137.999Y-71.998I0.J-17.999N142 X120.Y-89.998I-17.999J0.N144 G1X-145.N146 G0Z20.N148 M5N150 G91G28Z0.N152 A0.N154 M01N156 T5M6N158 G0G90G54X-10.Y115.A0.S1909M3N160 G43 H5 Z25.N162 Z10.N164 G1Z0.F190.9N166 G41 D5 Y105.F381.8N168 G3X0.Y95.I10.J0.N170 G1X8.Z-1.411N172 X90.Z-15.869N174 X90.975Y94.904Z-16.043N176 X91.913Y94.619Z-16.216N178 X92.778Y94.157Z-16.389N180 X93.536Y93.536Z-16.562N182 X94.157Y92.778Z-16.735N184 X94.619Y91.913Z-16.908N186 X94.904Y90.975Z-17.081N188 X95.Y90.Z-17.254N190 Y10.Z-31.36N192 Y-10.Z-34.887N194 Y-90.Z-48.993N196 X94.904Y-90.975Z-49.166N198 X94.619Y-91.913Z-49.339N200 X94.157Y-92.778Z-49.512N202 X93.536Y-93.536Z-49.686N204 X92.778Y-94.157Z-49.859N206 X91.913Y-94.619Z-50.032N208 X90.975Y-94.904Z-50.205N210 X90.Y-95.Z-50.378N212 X35.431Z-60.N214 X8.N216 X-8.N218 X-90.N220 G2X-95.Y-90.I0.J5.N222 G1Y-10.N224 Y10.N226 Y90.N228 G2X-90.Y95.I5.J0.N230 G1X-8.N232 X0.N234 X8.N236 X90.N238 G2X95.Y90.I0.J-5.N240 G1Y10.N242 Y-10.N244 Y-90.N246 G2X90.Y-95.I-5.J0.N248 G1X35.431N250 G3X25.431Y-105.I0.J-10.N252 G1G40Y-115.N254 G0Z25.N256 M5N258 G91G28Z0.N260 A0.N262 M01N264 T4M6N266 G0G90G54X-102.5Y19.069A0.S1909M3N268 G43 H4 Z20.N270 Z5.N272 G1Z-13.F95.5N274 X-92.5F190.9N276 X-44.322N278 G3X-50.111Y2.79I122.861J-52.86N280 X-50.5Y0.I9.811J-2.79N282 X0.Y-50.5I50.5J0.N284 X50.5Y0.I0.J50.5N286 X44.892Y7.993I-8.5J0. N288 G2X36.374Y18.026I4.508J12.459N290 G3X0.Y48.25I-36.374J-6.776N292 X-44.322Y19.069I0.J-48.25N294 G2X0.Y48.25I44.322J-19.069N296 X15.237Y44.967I0.J-37. N298 G1X73.526Y70.313N300 X73.158Y74.688N302 X69.851Y75.313N304 X72.117Y74.375N306 X73.323Y72.813N308 X73.526Y70.313N310 X77.577Y57.5N312 X76.886Y61.25N314 X76.825Y76.563N316 X77.144Y78.125N318 X60.719Y78.75N320 X62.946Y77.813N322 X69.42Y71.563N324 X75.457Y63.125N326 X76.866Y60.625N328 X77.5Y60.N330 X77.577Y57.5N332 X81.483Y43.438N334 X80.949Y45.625N336 X80.813Y79.688N338 X81.142Y81.875N340 X59.724N342 X49.257Y82.813N344 X51.438Y82.188N346 X57.702Y77.5N348 X66.908Y68.438N350 X77.097Y53.75N352 X79.757Y48.125N354 X81.483Y43.438N356 X85.413Y32.5N358 X84.813Y36.563N360 Y83.125N362 X85.142Y85.313N364 X35.996Y85.938 N366 X40.266Y85.N368 X43.234Y83.438N370 X56.033Y73.75N372 X64.384Y65.313N374 X74.178Y50.938N376 X77.43Y43.438N378 X83.744Y37.188N380 X85.279Y35.313N382 X85.413Y32.5N384 X67.473Y-79.375N386 X72.016Y-78.75N388 X77.142N390 X76.813Y-77.813N392 Y-73.125N394 X77.483Y-69.688N396 X76.687Y-71.875N398 X69.555Y-78.75N400 X67.473Y-79.375N402 X56.393Y-83.125N404 X81.142Y-82.188N406 X80.813Y-81.25N408 Y-62.5N410 X81.483Y-58.125N412 X81.044Y-60.625N414 X76.801Y-66.25N416 X64.128Y-78.438N418 X60.246Y-81.563N420 X56.393Y-83.125N422 X41.008Y-86.875N424 X64.408Y-85.625N426 X85.142N428 X84.813Y-84.688N430 Y-49.375N432 X85.483Y-43.438N434 X85.452Y-46.25N436 X80.675Y-54.688N438 X73.195Y-64.375N440 X59.979Y-76.875N442 X50.549Y-83.438N444 X47.313Y-85.313N446 X45.055Y-85.938N448 X43.682Y-86.563N450 X41.008Y-86.875N452 X-6.5Y-90.313N454 X89.171Y-89.063N456 X88.813Y-87.813N458 Y-33.125N460 X89.483Y-19.063N462 X89.82Y-21.563N464 X89.189Y-26.25N466 X88.986Y-29.063N468 X84.289Y-40.625N470 X76.78Y-53.438N472 X69.576Y-62.5N474 X56.818Y-74.375N476 X46.642Y-81.25N478 X34.144Y-86.875N480 X21.263Y-89.688N482 X19.305N484 X17.14Y-90.313N486 X-6.5N488 X-13.319Y-90.N490 X-77.483Y-69.375N492 X-76.949Y-71.563N494 X-76.813Y-76.563N496 X-77.142Y-78.75N498 X-72.104N500 X-67.456Y-79.688N502 X-70.378Y-78.438N504 X-76.692Y-71.875N506 X-77.483Y-69.375N508 X-81.483Y-57.5N510 X-80.813Y-61.25N512 Y-80.N514 X-81.142Y-82.188N516 X-56.66Y-83.125N518 X-59.187Y-82.188N520 X-68.285Y-75.N522 X-79.419Y-63.125N524 X-80.798Y-60.625N526 X-81.419Y-60.N528 X-81.483Y-57.5N530 X-85.483Y-43.125N532 X-84.813Y-48.75N534 Y-83.438N536 X-85.142Y-85.625N538 X-64.051N540 X-41.309Y-86.875N542 X-47.272Y-85.313 N544 X-55.011Y-80.625 N546 X-66.184Y-71.563 N548 X-75.862Y-61.25 N550 X-84.59Y-48.438 N552 X-85.707Y-45.938 N554 X-85.483Y-43.125 N556 X-89.451Y-19.688 N558 X-88.813Y-29.375 N560 Y-86.875N562 X-89.142Y-89.063 N564 X-16.405Y-90.N566 X-22.446Y-89.375 N568 X-25.774N570 X-34.245Y-86.875 N572 X-43.681Y-82.813 N574 X-53.484Y-76.875 N576 X-64.078Y-68.125 N578 X-73.308Y-58.125 N580 X-81.665Y-45.625 N582 X-86.856Y-34.688 N584 X-89.025Y-28.125 N586 X-89.2Y-25.938 N588 X-89.758Y-22.188 N590 X-89.451Y-19.688 N592 X-73.926Y75.313 N594 X-77.483Y65.938 N596 X-76.339Y69.375 N598 X-67.323Y77.813 N600 X-65.11Y78.438 N602 X-77.142Y78.125 N604 X-76.813Y77.188 N606 Y69.688N608 X-77.483Y65.938 N610 X-81.483Y53.75 N612 X-80.478Y58.125 N614 X-73.512Y66.563 N616 X-62.493Y76.875 N618 X-55.907Y81.875 N620 X-52.61Y82.813 N622 X-60.136Y81.875 N624 X-81.142N626 X-80.813Y80.938 N628 Y58.438 N630 X-81.483Y53.75N632 X-85.472Y39.375N634 X-84.631Y43.75N636 X-77.613Y55.313N638 X-69.874Y64.688N640 X-58.987Y74.688N642 X-52.118Y79.688N644 X-42.829Y85.N646 X-40.983Y85.313N648 X-39.888Y85.938N650 X-36.821N652 X-85.142Y85.313N654 X-84.813Y84.375N656 Y44.063N658 X-85.483Y39.375N660 X-84.325Y36.563N662 X-73.894Y53.75N664 X-66.221Y62.813N666 X-55.463Y72.5N668 X-48.705Y77.188N670 X-40.789Y81.563N672 X-29.02Y85.938N674 X28.314N676 X34.07Y83.75N678 X41.787Y79.688N680 X54.352Y70.N682 X61.848Y62.188N684 X71.045Y48.438N686 X74.136Y40.938N688 X81.884Y33.438N690 X88.456Y23.125N692 X89.483Y14.375N694 X89.374Y19.063N696 X88.813Y21.875N698 Y86.875N700 X89.142Y89.063N702 X-89.142N704 X-88.813Y88.125N706 Y25.313N708 X-89.483Y13.75N710 X-89.712Y16.25N712 X-89.374Y18.438N714 X-88.952Y21.875N716 X-84.325Y36.563N718 X-80.797Y34.688N720 X-70.175Y52.188N722 X-62.551Y60.938N724 X-52.272Y70.N726 X-45.244Y74.688N728 X-38.158Y78.438N730 X-26.887Y82.5N732 X26.204N734 X32.782Y80.N736 X40.328Y75.938N738 X52.261Y66.563N740 X59.301Y59.063N742 X67.909Y45.938N744 X70.818Y38.438N746 X79.057Y30.625N748 X84.665Y21.875N750 X89.074Y8.75N752 X88.868Y6.875N754 X89.031Y2.813N756 X88.915Y-5.938N758 X89.036Y-8.125N760 X88.364Y-15.N762 X85.305Y-27.5N764 X80.354Y-39.688N766 X73.064Y-51.875N768 X65.945Y-60.625N770 X53.651Y-71.875N772 X44.113Y-78.125N774 X32.08Y-83.438N776 X12.733Y-87.5N778 X-12.733N780 X-18.817Y-86.875N782 X-24.681Y-85.625N784 X-33.051Y-83.125N786 X-42.329Y-79.063N788 X-51.945Y-73.125N790 X-61.965Y-64.688N792 X-70.746Y-55.N794 X-78.734Y-42.813N796 X-83.745Y-31.875N798 X-87.76Y-18.438N800 X-89.037Y-8.438N802 X-88.935Y-6.25N804 X-89.18Y-2.5N806 X-88.961Y5.N808 X-89.048Y8.125 N810 X-80.797Y34.688 N812 X-77.116Y33.125 N814 X-76.304Y34.688 N816 X-66.645Y50.313 N818 X-58.868Y59.063 N820 X-49.062Y67.5N822 X-41.728Y72.188 N824 X-35.49Y75.313 N826 X-24.738Y79.063 N828 X24.093N830 X31.494Y76.25 N832 X38.855Y72.188 N834 X50.163Y63.125 N836 X56.743Y55.938 N838 X64.573Y43.75 N840 X67.485Y35.938 N842 X76.231Y27.813 N844 X81.329Y19.688 N846 X85.103Y8.438 N848 X85.666Y-1.563 N850 X84.322Y-15.313 N852 X81.256Y-27.188 N854 X76.411Y-38.75 N856 X69.344Y-50.313 N858 X62.3Y-58.75N860 X50.82Y-69.063 N862 X41.577Y-75.N864 X30.01Y-80.N866 X11.903Y-83.75 N868 X-11.903N870 X-17.857Y-83.125 N872 X-25.013Y-81.563 N874 X-32.804Y-79.063 N876 X-40.952Y-75.313 N878 X-50.395Y-69.375 N880 X-59.845Y-61.25 N882 X-68.174Y-51.875 N884 X-75.796Y-40.N886 X-80.476Y-29.375 N888 X-84.05Y-16.875 N890 X-85.842Y-1.25 N892 X-85.071Y7.813 N894 X-77.116Y33.125N896 X-73.434Y31.563N898 X-71.781Y34.688N900 X-63.11Y48.438N902 X-55.172Y57.188N904 X-45.831Y65.N906 X-38.148Y69.688N908 X-32.763Y72.188N910 X-22.573Y75.625N912 X21.983N914 X30.206Y72.5N916 X37.365Y68.438N918 X48.06Y59.688N920 X54.172Y52.813N922 X61.237Y41.563N924 X64.136Y33.438N926 X73.109Y25.313N928 X77.993Y17.5N930 X81.311Y7.188N932 X81.701Y-2.5N934 X80.272Y-15.625N936 X77.197Y-26.875N938 X72.458Y-37.813N940 X65.615Y-48.75N942 X58.639Y-56.875N944 X47.982Y-66.25N946 X39.033Y-71.875N948 X27.935Y-76.563N950 X11.074Y-80.N952 X-11.074N954 X-16.894Y-79.375N956 X-25.312Y-77.5N958 X-32.44Y-75.N960 X-40.197Y-71.25N962 X-48.823Y-65.625N964 X-57.718Y-57.813N966 X-65.592Y-48.75N968 X-72.654Y-37.5N970 X-77.195Y-26.875N972 X-80.332Y-15.313N974 X-81.894Y-.625N976 X-81.091Y7.5N978 X-73.434Y31.563N980 X-69.753Y30.N982 X-67.249Y34.688N984 X-59.568Y46.563N986 X-51.751Y55.N988 X-42.964Y62.188N990 X-35.052Y66.875N992 X-29.239Y69.375N994 X-20.371Y72.188N996 X19.679N998 X20.816Y71.875N1000 X28.911Y68.75N1002 X35.859Y64.688N1004 X45.949Y56.25N1006 X51.584Y49.688N1008 X57.899Y39.375N1010 X60.974Y30.625N1012 X61.646Y30.313N1014 X69.986Y22.813N1016 X74.657Y15.313N1018 X77.516Y5.938N1020 X77.721Y-3.438N1022 X76.249Y-15.625N1024 X73.131Y-26.563N1026 X68.494Y-36.875N1028 X61.874Y-47.188N1030 X54.959Y-55.N1032 X45.135Y-63.438N1034 X36.48Y-68.75N1036 X25.852Y-73.125N1038 X10.245Y-76.25N1040 X-10.245N1042 X-15.928Y-75.625N1044 X-24.204Y-73.75N1046 X-32.048Y-70.938N1048 X-39.375Y-67.188N1050 X-47.227Y-61.875N1052 X-55.584Y-54.375N1054 X-62.998Y-45.625N1056 X-69.507Y-35.N1058 X-73.772Y-24.688N1060 X-76.606Y-13.75N1062 X-77.943Y0.N1064 X-77.107Y7.188N1066 X-69.753Y30.N1068 X-66.072Y28.438N1070 X-62.879Y34.375 N1072 X-56.018Y44.688 N1074 X-48.321Y52.813 N1076 X-40.083Y59.375 N1078 X-31.923Y64.063 N1080 X-25.546Y66.563 N1082 X-18.121Y68.75 N1084 X17.375N1086 X20.788Y67.813 N1088 X27.585Y65.N1090 X34.336Y60.938 N1092 X43.831Y52.813 N1094 X48.976Y46.563 N1096 X54.556Y37.188 N1098 X57.807Y27.813 N1100 X59.163Y27.188 N1102 X66.864Y20.313 N1104 X71.129Y13.438 N1106 X73.629Y5.N1108 X73.731Y-4.375 N1110 X72.217Y-15.625 N1112 X69.055Y-26.25 N1114 X64.516Y-35.938 N1116 X58.12Y-45.625 N1118 X51.257Y-53.125 N1120 X42.277Y-60.625 N1122 X33.915Y-65.625 N1124 X23.76Y-69.688 N1126 X9.416Y-72.5N1128 X-9.416N1130 X-14.958Y-71.875 N1132 X-23.09Y-70.N1134 X-30.776Y-67.188 N1136 X-38.527Y-63.125 N1138 X-45.604Y-58.125 N1140 X-53.44Y-50.938 N1142 X-60.39Y-42.5N1144 X-66.351Y-32.5 N1146 X-70.34Y-22.5N1148 X-72.872Y-12.188 N1150 X-73.988Y.625N1152 X-73.072Y7.188 N1154 X-66.072Y28.438 N1156 X-62.391Y26.875 N1158 X-58.673Y33.75N1160 X-52.458Y42.813N1162 X-44.88Y50.625N1164 X-37.187Y56.563N1166 X-29.322Y60.938N1168 X-21.741Y63.75N1170 X-15.777Y65.313N1172 X15.071N1174 X19.622Y64.063N1176 X26.247Y61.25N1178 X32.794Y57.188N1180 X41.349Y49.688N1182 X46.354Y43.438N1184 X51.207Y35.N1186 X54.637Y25.N1188 X57.124Y23.75N1190 X63.741Y17.813N1192 X67.6Y11.563N1194 X69.741Y4.063N1196 X69.73Y-5.313N1198 X68.174Y-15.625N1200 X65.067Y-25.625N1202 X60.526Y-35.N1204 X54.35Y-44.063N1206 X47.529Y-51.25N1208 X39.404Y-57.813N1210 X31.336Y-62.5N1212 X21.657Y-66.25N1214 X8.587Y-68.75N1216 X-8.587N1218 X-13.984Y-68.125N1220 X-21.971Y-66.25N1222 X-29.495Y-63.438N1224 X-37.07Y-59.375N1226 X-43.964Y-54.375N1228 X-51.278Y-47.5N1230 X-57.766Y-39.375N1232 X-63.183Y-30.N1234 X-66.898Y-20.313N1236 X-69.127Y-10.625N1238 X-70.029Y1.25N1240 X-69.016Y7.188N1242 X-62.391Y26.875N1244 X-58.71Y25.313N1246 X-54.634Y32.813N1248 X-48.888Y40.938N1250 X-41.426Y48.438N1252 X-34.269Y53.75N1254 X-26.7Y57.813N1256 X-18.709Y60.625N1258 X-13.313Y61.875N1260 X12.767N1262 X18.455Y60.313N1264 X24.896Y57.5N1266 X31.232Y53.438N1268 X38.866Y46.563N1270 X43.716Y40.313N1272 X47.85Y32.813N1274 X51.463Y22.188N1276 X55.084Y20.313N1278 X60.619Y15.313N1280 X64.071Y9.688N1282 X65.853Y3.125N1284 X65.721Y-5.938N1286 X64.122Y-15.625N1288 X61.073Y-25.N1290 X56.522Y-34.063N1292 X50.78Y-42.188N1294 X44.086Y-49.063N1296 X36.516Y-55.N1298 X28.741Y-59.375N1300 X19.54Y-62.813N1302 X7.758Y-65.N1304 X-7.758N1306 X-13.007Y-64.375N1308 X-20.847Y-62.5N1310 X-28.204Y-59.688N1312 X-35.599Y-55.625N1314 X-42.305Y-50.625N1316 X-49.097Y-44.063N1318 X-55.126Y-36.25N1320 X-60.003Y-27.5N1322 X-63.445Y-18.125N1324 X-65.37Y-9.063N1326 X-66.043Y1.563N1328 X-64.94Y7.188N1330 X-58.71Y25.313N1332 X-55.029Y23.75N1334 X-50.593Y31.875 N1336 X-45.303Y39.063 N1338 X-38.277Y45.938 N1340 X-31.331Y50.938 N1342 X-24.052Y54.688 N1344 X-15.596Y57.5N1346 X-10.58Y58.438 N1348 X10.463N1350 X17.289Y56.563 N1352 X23.529Y53.75 N1354 X29.649Y49.688 N1356 X36.376Y43.438 N1358 X41.06Y37.188 N1360 X44.645Y30.313 N1362 X48.016Y20.N1364 X48.515Y19.375 N1366 X53.045Y16.875 N1368 X57.496Y12.813 N1370 X60.543Y7.813 N1372 X61.965Y2.188 N1374 X61.701Y-6.563 N1376 X60.057Y-15.625 N1378 X57.068Y-24.375 N1380 X52.664Y-32.813 N1382 X47.199Y-40.313 N1384 X40.629Y-46.875 N1386 X33.608Y-52.188 N1388 X26.126Y-56.25 N1390 X17.404Y-59.375 N1392 X6.928Y-61.25N1394 X-6.928N1396 X-12.025Y-60.625 N1398 X-19.718Y-58.75 N1400 X-26.903Y-55.938 N1402 X-34.114Y-51.875 N1404 X-40.627Y-46.875 N1406 X-46.892Y-40.625 N1408 X-52.466Y-33.125 N1410 X-56.807Y-25.N1412 X-59.98Y-15.938 N1414 X-61.597Y-7.5N1416 X-62.056Y1.875 N1418 X-60.764Y7.5N1420 X-55.029Y23.75 N1422 X-51.347Y22.188N1424 X-51.207Y22.5N1426 X-46.718Y30.625N1428 X-41.702Y37.188N1430 X-35.121Y43.438N1432 X-28.368Y48.125N1434 X-21.369Y51.563N1436 X-13.386Y54.063N1438 X-7.63Y55.N1440 X7.21N1442 X9.461Y54.688N1444 X16.114Y52.813N1446 X22.146Y50.N1448 X28.042Y45.938N1450 X33.872Y40.313N1452 X38.16Y34.375N1454 X41.421Y27.813N1456 X43.002Y22.813N1458 X44.622Y17.813N1460 X45.906Y16.25N1462 X51.005Y13.438N1464 X54.67Y10.N1466 X57.014Y5.938N1468 X58.077Y1.25N1470 X57.668Y-7.188N1472 X55.978Y-15.625N1474 X53.046Y-23.75N1476 X48.795Y-31.563N1478 X43.604Y-38.438N1480 X37.156Y-44.688N1482 X30.673Y-49.375N1484 X23.486Y-53.125N1486 X15.245Y-55.938N1488 X6.099Y-57.5N1490 X-6.099N1492 X-11.038Y-56.875N1494 X-18.583Y-55.N1496 X-25.591Y-52.188N1498 X-32.614Y-48.125N1500 X-38.928Y-43.125N1502 X-44.66Y-37.188N1504 X-49.784Y-30.N1506 X-53.591Y-22.5N1508 X-56.397Y-14.063N1510 X-57.809Y-5.938N1512 X-58.056Y1.875N1514 X-56.562Y7.813N1516 X-51.347Y22.188N1518 X-47.666Y20.625N1520 X-46.811Y22.5N1522 X-42.827Y29.375N1524 X-38.08Y35.313N1526 X-31.955Y40.938N1528 X-25.374Y45.313N1530 X-18.642Y48.438N1532 X-11.127Y50.625N1534 X-4.378Y51.563N1536 X3.957N1538 X8.459Y50.938N1540 X14.93Y49.063N1542 X20.744Y46.25N1544 X26.409Y42.188N1546 X31.348Y37.188N1548 X35.247Y31.563N1550 X38.175Y25.313N1552 X40.052Y18.438N1554 X41.322Y15.313N1556 X43.645Y12.813N1558 X48.966Y10.N1560 X51.84Y7.188N1562 X53.483Y4.063N1564 X54.183Y.313N1566 X53.618Y-7.813N1568 X51.88Y-15.625N1570 X49.005Y-23.125N1572 X44.91Y-30.313N1574 X39.989Y-36.563N1576 X33.997Y-42.188N1578 X27.713Y-46.563N1580 X20.814Y-50.N1582 X13.053Y-52.5N1584 X5.27Y-53.75N1586 X-5.27N1588 X-10.046Y-53.125N1590 X-17.442Y-51.25N1592 X-24.267Y-48.438N1594 X-31.098Y-44.375N1596 X-37.206Y-39.375N1598 X-42.394Y-33.75N1600 X-46.865Y-27.188N1602 X-50.359Y-20.N1604 X-52.799Y-12.188N1606 X-54.006Y-4.375N1608 X-54.056Y1.875N1610 X-52.242Y8.438N1612 X-47.666Y20.625N1614 X-92.5Y10.N1616 Y-10.N1618 Y-90.N1620 G3X-90.Y-92.5I2.5J0. N1622 G1X-8.N1624 X8.N1626 X90.N1628 G3X92.5Y-90.I0.J2.5 N1630 G1Y-10.N1632 Y10.N1634 Y90.N1636 G3X90.Y92.5I-2.5J0. N1638 G1X8.N1640 X-8.N1642 X-90.N1644 G3X-92.5Y90.I0.J-2.5 N1646 G1Y10.N1648 G0Z20.N1650 X-102.5Y19.069Z12.N1652 Z-3.N1654 G1Z-17.F95.5N1656 X-92.5F190.9N1658 X-44.322N1660 G3X-50.111Y2.79I122.861J-52.86N1662 X-50.5Y0.I9.811J-2.79 N1664 X0.Y-50.5I50.5J0.N1666 X50.5Y0.I0.J50.5N1668 X44.892Y7.993I-8.5J0. N1670 G2X36.374Y18.026I4.508J12.459N1672 G3X0.Y48.25I-36.374 J-6.776N1674 X-44.322Y19.069I0.J-48.25N1676 X-50.111Y2.79I122.861J-52.86N1678 X-50.205Y2.435I9.811J-2.79N1680 G1X-81.461Y-85.938N1682 X-83.73Y-85.313N1684 X-85.483Y-82.5N1686 X-84.845Y-84.375N1688 X-85.142Y-85.625N1690 X-81.461Y-85.938N1692 X30.478Y-86.25N1694 X26.672Y-85.313N1696 X21.259Y-82.188N1698 X11.903Y-83.75N1700 X-11.903N1702 X-19.308Y-82.813N1704 X-21.101Y-82.188N1706 X-25.873Y-85.N1708 X-30.135Y-86.25N1710 X30.478N1712 X85.483Y-81.875N1714 X84.293Y-85.N1716 X81.383Y-86.25N1718 X85.142Y-85.625N1720 X84.949Y-84.063N1722 X85.483Y-81.875N1724 X89.482Y-63.125N1726 X88.555Y-72.5N1728 X88.053Y-73.75N1730 X82.593Y-81.25N1732 X74.316Y-87.813N1734 X71.909Y-88.75N1736 X68.243Y-89.375N1738 X66.777Y-90.N1740 X64.431Y-90.313N1742 X49.359Y-90.N1744 X46.514Y-89.688N1746 X43.658N1748 X41.487Y-89.063N1750 X22.046Y-78.125N1752 X11.074Y-80.N1754 X-11.074N1756 X-18.318Y-79.063N1758 X-20.603Y-78.438N1760 X-21.551Y-77.813N1762 X-28.444Y-81.875N1764 X-39.912Y-88.438N1766 X-43.578Y-89.063N1768 X-45.044Y-89.688N1770 X-48.382Y-90.N1772 X-64.534N1774 X-68.159Y-89.688N1776 X-71.596Y-88.75N1778 X-75.982Y-86.875N1780 X-84.421Y-79.375N1782 X-88.377Y-73.125N1784 X-89.483Y-65.N1786 X-89.24Y-70.313N1788 X-88.813Y-71.563N1790 Y-86.875N1792 X-89.142Y-89.063N1794 X89.171N1796 X88.813Y-87.813N1798 Y-71.875N1800 X89.28Y-70.N1802 X89.142Y-68.438N1804 X89.483Y-65.938N1806 Y-63.125N1808 X85.435Y75.N1810 X84.813Y79.063N1812 Y83.125N1814 X85.142Y85.313N1816 X75.291Y85.938N1818 X77.661Y85.313N1820 X84.421Y79.375N1822 X85.295Y77.813N1824 X85.435Y75.N1826 X82.109Y23.75N1828 X78.668Y23.438N1830 X79.335Y22.813N1832 X81.522Y19.375N1834 X84.616Y10.N1836 X84.742Y-11.25N1838 X83.848Y-17.813N1840 X82.385Y-21.875N1842 X84.345Y-25.N1844 X85.483Y-29.688N1846 X84.813Y-26.25N1848 Y-9.375N1850 X85.132Y-7.813N1852 X85.19Y5.938N1854 X84.813Y8.438N1856 Y32.5N1858 X85.483Y38.75N1860 X85.586Y35.938N1862 X84.769Y34.063N1864 X78.668Y23.438N1866 X29.333Y33.802N1868 G3X0.Y48.25I-29.333 J-22.552N1870 X-19.611Y44.085I0. J-48.25N1872 G1X-34.381Y47.188 N1874 X-16.596Y82.813N1876 X-3.65Y82.5N1878 X22.249N1880 X24.116Y82.813N1882 X-16.596N1884 X-29.877Y85.938N1886 X-25.925Y85.N1888 X-24.204Y84.063N1890 X-17.313Y79.688N1892 X23.07Y78.75N1894 X32.65Y84.375N1896 X34.357Y85.N1898 X35.31Y85.625N1900 X37.907Y85.938N1902 X-29.877N1904 X-85.483Y81.875N1906 X-83.906Y85.N1908 X-81.829Y85.938N1910 X-85.142Y85.313N1912 X-84.949Y84.063N1914 X-85.483Y81.875N1916 X-89.482Y63.125N1918 X-88.555Y72.5N1920 X-88.053Y73.75N1922 X-83.069Y80.625N1924 X-76.164Y86.563N1926 X-72.328Y88.438N1928 X-69.802Y89.063N1930 X-42.749Y88.75N1932 X-40.586Y88.438 N1934 X-24.523Y79.688N1936 X-18.899Y75.938N1938 X21.868Y75.625N1940 X24.046Y74.688N1942 X37.884Y82.813N1944 X44.675Y85.938N1946 X68.568N1948 X73.943Y83.438N1950 X81.299Y76.875N1952 X84.696Y71.563N1954 X87.847Y63.125N1956 X88.464Y55.313N1958 X86.983Y46.563N1960 X78.368Y30.625N1962 X74.204Y23.438N1964 X78.186Y17.188N1966 X81.311Y7.188N1968 X81.621Y1.875N1970 X81.476Y-5.625N1972 X79.9Y-17.188N1974 X78.189Y-22.5N1976 X86.632Y-36.563N1978 X88.543Y-40.625N1980 X89.483Y-47.5N1982 X89.242Y-42.813N1984 X88.813Y-41.563N1986 Y86.875N1988 X89.142Y89.063N1990 X-89.142N1992 X-88.813Y88.125N1994 Y71.875N1996 X-89.28Y70.N1998 X-89.142Y68.438N2000 X-89.483Y65.938N2002 Y63.125N2004 X-81.217Y20.N2006 X-84.353Y25.N2008 X-85.483Y29.688N2010 X-84.813Y26.25N2012 Y-24.063N2014 X-85.483Y-30.313N2016 X-85.618Y-27.5N2018 X-82.562Y-22.188N2020 X-83.979Y-17.188N2022 X-85.014Y-9.063N2024 X-84.911Y-6.875N2026 X-85.191Y-2.5N2028 X-84.99Y5.N2030 X-85.132Y7.5N2032 X-82.631Y16.25N2034 X-81.217Y20.N2036 X-76.891Y20.313N2038 X-86.63Y36.563N2040 X-88.542Y40.625N2042 X-89.483Y47.5N2044 X-89.242Y42.813N2046 X-88.813Y41.563N2048 Y-38.438N2050 X-89.483Y-50.N2052 X-89.953Y-47.188N2054 X-89.077Y-43.125N2056 X-89.002Y-41.875N2058 X-82.455Y-29.688N2060 X-78.373Y-22.813N2062 X-80.337Y-15.313N2064 X-81.894Y-.625N2066 X-81.184Y6.875N2068 X-78.29Y16.875N2070 X-76.891Y20.313N2072 X-72.702Y20.938N2074 X-83.843Y39.688N2076 X-87.912Y49.688N2078 X-88.473Y55.938N2080 X-87.51Y64.375N2082 X-84.372Y72.188N2084 X-79.712Y78.438N2086 X-73.68Y83.438N2088 X-68.227Y85.938N2090 X-44.347N2092 X-25.415Y75.625N2094 X-20.073Y71.875N2096 X19.639Y72.188N2098 X23.748Y70.938N2100 X24.491Y70.313N2102 X40.99Y80.N2104 X46.743Y82.5N2106 X66.514N2108 X71.904Y80.N2110 X78.176Y74.375 N2112 X81.36Y69.375N2114 X83.96Y62.188N2116 X84.48Y55.N2118 X83.095Y47.5N2120 X70.194Y24.063 N2122 X69.009Y23.125 N2124 X70.201Y22.5N2126 X74.657Y15.313 N2128 X77.516Y5.938 N2130 X77.709Y-1.563 N2132 X77.381Y-7.188 N2134 X75.904Y-16.875 N2136 X74.Y-23.125N2138 X83.846Y-39.688 N2140 X87.912Y-49.688 N2142 X88.473Y-55.938 N2144 X87.51Y-64.375 N2146 X84.372Y-72.188 N2148 X79.47Y-78.75N2150 X71.825Y-84.688 N2152 X63.067Y-87.188 N2154 X49.849N2156 X43.527Y-85.625 N2158 X27.667Y-76.875 N2160 X22.557Y-73.75 N2162 X22.168Y-74.063 N2164 X10.245Y-76.25 N2166 X-10.245N2168 X-17.324Y-75.313 N2170 X-22.532Y-73.75 N2172 X-41.091Y-84.688 N2174 X-49.849Y-87.188 N2176 X-63.067N2178 X-66.574Y-86.563 N2180 X-73.943Y-83.438 N2182 X-81.299Y-76.875 N2184 X-84.696Y-71.563 N2186 X-87.847Y-63.125 N2188 X-88.464Y-55.313 N2190 X-86.983Y-46.563 N2192 X-77.246Y-28.438 N2194 X-74.162Y-23.438 N2196 X-76.607Y-13.75 N2198 X-77.943Y0.N2200 X-77.166Y6.875N2202 X-75.257Y13.438N2204 X-72.653Y20.938N2206 X-68.299Y21.875N2208 X-69.283Y22.813N2210 X-80.682Y42.188N2212 X-84.024Y50.625N2214 X-84.516Y56.563N2216 X-83.563Y63.75N2218 X-80.69Y70.625N2220 X-76.348Y76.25N2222 X-71.191Y80.313N2224 X-66.159Y82.5N2226 X-46.386N2228 X-26.307Y71.563N2230 X-21.322Y67.813N2232 X-18.133Y68.75N2234 X17.375N2236 X21.7Y67.5N2238 X24.935Y65.938N2240 X44.095Y77.188N2242 X48.839Y79.063N2244 X64.459N2246 X69.864Y76.563N2248 X75.054Y71.875N2250 X78.024Y67.188N2252 X80.072Y61.25N2254 X80.495Y54.688N2256 X79.208Y48.438N2258 X67.071Y26.563N2260 X65.053Y24.063N2262 X63.231Y23.125N2264 X64.166Y22.813N2266 X66.864Y20.313N2268 X71.129Y13.438N2270 X73.629Y5.N2272 X73.736Y-3.75N2274 X73.063Y-10.N2276 X71.787Y-17.188N2278 X69.672Y-23.75N2280 X70.422Y-24.688N2282 X80.684Y-42.188N2284 X84.024Y-50.625N2286 X84.516Y-56.563N2288 X83.563Y-63.75N2290 X80.69Y-70.625N2292 X76.348Y-76.25N2294 X69.786Y-81.25N2296 X62.238Y-83.438N2298 X50.678N2300 X45.566Y-82.188N2302 X26.875Y-71.875N2304 X23.265Y-69.375N2306 X21.107Y-70.313N2308 X9.416Y-72.5N2310 X-9.416N2312 X-14.958Y-71.875N2314 X-23.513Y-69.688N2316 X-43.131Y-81.25N2318 X-50.678Y-83.438N2320 X-62.238N2322 X-65.508Y-82.813N2324 X-71.904Y-80.N2326 X-78.176Y-74.375N2328 X-81.36Y-69.375N2330 X-83.96Y-62.188N2332 X-84.48Y-55.N2334 X-83.095Y-47.5N2336 X-72.352Y-27.813N2338 X-69.713Y-23.75N2340 X-70.266Y-22.813N2342 X-72.873Y-12.188N2344 X-73.988Y.625N2346 X-73.132Y6.875N2348 X-69.893Y17.188N2350 X-68.246Y21.563N2352 X-68.299Y21.875N2354 X-63.576Y22.813N2356 X-65.57Y24.375N2358 X-77.521Y44.688N2360 X-80.136Y51.563N2362 X-80.555Y57.188N2364 X-79.614Y63.125N2366 X-77.008Y69.063N2368 X-73.225Y73.75N2370 X-68.697Y77.188N2372 X-64.072Y79.063N2374 X-48.646N2376 X-47.572Y78.75 N2378 X-28.347Y68.125 N2380 X-24.406Y65.313 N2382 X-22.359Y63.125 N2384 X-21.822Y63.75 N2386 X-15.777Y65.313 N2388 X15.071N2390 X19.622Y64.063 N2392 X24.856Y61.875 N2394 X25.675Y60.938 N2396 X26.976Y62.5N2398 X46.668Y74.063 N2400 X50.968Y75.625 N2402 X62.105N2404 X63.311Y75.313 N2406 X67.825Y73.125 N2408 X71.931Y69.375 N2410 X74.688Y65.N2412 X76.28Y60.N2414 X76.506Y54.375 N2416 X75.32Y49.375 N2418 X63.367Y28.125 N2420 X61.055Y25.625 N2422 X58.912Y24.375 N2424 X54.546N2426 X57.567Y23.438 N2428 X63.741Y17.813 N2430 X67.6Y11.563N2432 X69.741Y4.063 N2434 X69.735Y-5.N2436 X68.496Y-13.75 N2438 X67.452Y-18.125 N2440 X65.316Y-24.375 N2442 X66.16Y-25.313 N2444 X77.521Y-44.688 N2446 X80.136Y-51.563 N2448 X80.555Y-57.188 N2450 X79.614Y-63.125 N2452 X77.008Y-69.063 N2454 X73.225Y-73.75 N2456 X67.746Y-77.813 N2458 X61.409Y-79.688 N2460 X51.507 N2462 X47.606Y-78.75N2464 X27.781Y-67.813N2466 X24.136Y-65.N2468 X23.425Y-65.625N2470 X21.677Y-66.25N2472 X8.587Y-68.75N2474 X-8.587N2476 X-13.984Y-68.125N2478 X-22.662Y-65.938N2480 X-23.941Y-65.N2482 X-24.494Y-65.625N2484 X-45.17Y-77.813N2486 X-51.507Y-79.688N2488 X-61.409N2490 X-64.423Y-79.063N2492 X-69.864Y-76.563N2494 X-75.054Y-71.875N2496 X-78.024Y-67.188N2498 X-80.072Y-61.25N2500 X-80.495Y-54.688N2502 X-79.208Y-48.438N2504 X-67.785Y-27.813N2506 X-65.263Y-24.375N2508 X-65.707Y-23.75N2510 X-66.91Y-20.313N2512 X-69.127Y-10.625N2514 X-70.029Y1.25N2516 X-69.077Y6.875N2518 X-64.461Y20.938N2520 X-63.576Y22.813N2522 X-58.813Y24.375N2524 X-58.392Y24.688N2526 X-60.179Y25.N2528 X-62.448Y26.875N2530 X-74.359Y47.188N2532 X-76.249Y52.5N2534 X-76.57Y57.5N2536 X-75.663Y62.5N2538 X-73.323Y67.5N2540 X-70.101Y71.25N2542 X-66.193Y74.063N2544 X-61.948Y75.625N2546 X-50.906N2548 X-48.757Y75.N2550 X-29.273Y64.063N2552 X-26.102Y61.563N2554 X-24.9Y60.N2556 X-24.426Y58.438N2558 X-23.407Y59.063N2560 X-18.709Y60.625N2562 X-13.313Y61.875N2564 X12.767N2566 X18.455Y60.313N2568 X23.509Y58.125N2570 X26.996Y56.25N2572 X28.381Y54.375N2574 X27.573Y56.25N2576 X28.19Y57.813N2578 X29.801Y59.688N2580 X49.249Y70.938N2582 X53.166Y72.188N2584 X59.751N2586 X62.163Y71.563N2588 X65.785Y69.688N2590 X69.105Y66.563N2592 X71.346Y62.813N2594 X72.479Y58.75N2596 X72.506Y54.375N2598 X71.432Y50.313N2600 X59.838Y30.N2602 X58.23Y28.438N2604 X56.853Y27.813N2606 X52.748N2608 X51.916Y28.125N2610 X49.651Y30.N2612 X44.055Y37.188N2614 X46.058Y35.N2616 X48.844Y30.313N2618 X51.463Y22.188N2620 X55.084Y20.313N2622 X60.619Y15.313N2624 X64.071Y9.688N2626 X65.853Y3.125N2628 X65.721Y-5.938N2630 X64.24Y-15.N2632 X61.425Y-24.063N2634 X60.476Y-25.625N2636 X61.409Y-25.938。
中南大学微机接口实验报告
见随机光盘，文件名为 H0809.ASM
七、实验结果
导入实验程序，观察实验现象，如下图：
5
实验二 使用 DAC0832 的 D/A 转换实验(一)
一、实验目的
熟悉 DAC0832 数模转换器的特性和接口方法，掌握 D/A 输出程序的设计和调试方法。
二、预备知识
1、 DAC0832 结构 DAC0832 是用先进的 CMOS/Si－Cr 工艺制成的双列直插式单片 8 位 D/A 转换器。它可
2
实验一 使用 ADC0809 的 A/D 转换实验
一、实验目的
加深理解逐次逼近法模数转换器的特征和工作原理，掌握 ADC0809 的接口方法以及 A/D 输入程序的设计和调试方法。
二、预备知识
逐次逼近法 A/D 也称逐次比较法 A/D。它由结果寄存器、D/A、比较器和置位控制逻辑 等部件组成，如图 1－1 所示。
(MSB) 13
DI7 14
15 16 4 5
6
DI0 7 (LSB)
19 ILE
D7 Q7
8 bit input reqister
D0 Q0 LE *
1 CS
2 WR1
18
WR2 17
D7 Q7 8 bit DAC reqister
D0 Q0
LE *
8 bit D/A converter
8 VERF
Rfb 9
I out1 11 I out2 12 0832
+12V
2
7
6
Vout
3
5
1
4
10K -12V
图 2－2 0832 单极型电压输出电路
7
中南大学微机原理及接口技术实验内容及报告要求
中南大学微机原理及接口技术实验内容及报告要求一、实验内容：实验一顺序编程和调试使用题目1．利用串操作传送指今将0ffh送入数据段的0180h开始的128个字节存储单元中，编写一段程序。
话题2。
将数据段0200h字节存储单元中的两位BCD码转换为两个ASCII码，并从0201h开始发送到两字节单元，并编写段程序。
题目3．编写一段程序，在内存中自sqtab(0200h)地址开始的连续十个单元中存放0～9的平方值。
要求利用计算法查表求以num（0210h）为单位的指定数字（0到9之间的任意数字）的平方值，计算出的平方值存储在结果（0211h）单位中。
[注]：题目二和题目三可选做一个，题目一必做。
有关详细的实验要求和步骤，请参阅“调试实验参考”实验二键盘、显示程序设计实验（教材p30）提高部分：1.显示数据输入提示信息，在键盘上输入一个字符，该字符的ASC II代码显示在屏幕上；2、显示字符串输入提示信息、键盘输入一个字符串，屏幕显示对应字符串中各字符的ascⅱ码。
实验三数据传输和数字转换程序设计实验（教材P33，35）改进部分：1、数据传送，完成20个数据的传送，并对附加段数据进行升序排列，并在屏幕上显示排序后的数据，以及最大数据和最小数据。
2.数据转换：在键盘上输入两个（或更多）十进制数，分别转换为十六进制数、BCD 码和七段公共阳极码。
实验四运算类程序设计实验（教材p39）改进部分：在键盘上输入5位小数和减法，计算并以身份的形式显示在屏幕上（允许的小数<减法）。
实验五基本i/o接口与地址译码电路设计实验（教材p72、75）改进部分：1、在“基本i/o接口电路设计实验”中，如何扩展16路输入、输出功能？2.在“地址解码电路设计实验”中，y6和CS_a.Y7和CS_b.改为Y0和CS_a.Y1和CS_b连接，修改程序并实现实验功能。
实验六8255接口电路设计实验（教材p95）提高部分：1.开关量控制实现了水灯的左循环、右循环和间隔闪烁功能。
中南大学微机原理课程设计报告.docx
中南大学微机原理课程设计实验报告题目设计电子万年历专业班级通信工程一、设计目的及要求（1）设计任务：通过本次课程设计，使学生巩固和加深微型计算机原理理论知识，通过过实践进一步加强学生独立分析问题和解决问题的能力、综合设计及创新能力的培养，同时注意培养学生实事求是、严肃认真的科学作风和良好的实验习惯，为今后工作打下良好的基础。
计算机原理与接口课程课程设计结合教学内容，从应用的角度出发，进行三类课程设计，分别分为：汇编语言程序设计、微机标准接口课程设计和接口技术课程设计。
（1）通过设计电子万年历，掌握中断的使用方法。
（2）掌握基本的显存读写技术。
（3）学会在屏幕上以七段数码管的形式显示本机时间的方法。
（4）学会用汇编语言编写一个完整的程序，提高自己的动手操作能力。
（5）学习程序设计的基本思路和方法，培养分析问题、解决问题的能力。
汇编语言是计算机能够提供给用户使用的最快而又最有效的语言，也是能够利用计算机所有硬件特性并能直接控制硬件的唯一语言。
因而，对程序的空间和时间的要求很高的场合，汇编语言的应用是必不可少的。
至于很多需要直接控制硬件的应用场合，则更是非用汇编语言不可了。
随着科学技术迅速发展, 理工科大学生不仅需要掌握计算机方而的基本理论知识，而且还需要掌握基本的实验技能及一定的科学研究能力。
通过课程设计，使学生巩固和加深微型计算机原理理论知识，通过实践进一步加强学生独立分析问题和解决问题的能力、综合设计及创新能力的培养，同时注意培养学生实事求是、严肃认真的科学作风和良好的实验习惯，为今后工作打下良好的基础。
鉴于汇编语言的广泛用途及其在当代计算机界的重要作用，本人利用学的知识，在同学门的帮助下，花费大量时间，完成了关于电子万年历的系统设计。
这个系统是应用于电脑中的小应用程序，可是显示电脑中的时间。
很多地方都会有个时钟显示，其中大多是应用了类似这样的方法。
关键词：汇编语言微机原理接口技术时钟显示键盘输入一次性初始化六位（二）设计功能：1.电子万年历，具有年、月、日、时、分、秒24小时制的运行，并可以在8位数码管上显示：2.电子万年历具有启动键、蜂鸣、整点报时、暂停、初始化年、月、日、时、分、秒。
中南大学微机应用系统设计与综合实验(实践)课程设计任务书
自动化、智能11级《微机应用系统设计与综合实验（实践）》课程设计任务书一、课程设计目的《微机应用系统设计与综合实验（实践）》课程设计是自动化、智能专业本科生的必修课。
通过本课程设计，让学生对微机系统有一个较全面的理解，对典型数字接口电路的应用技术有一个较深入地掌握，综合了对应用系统的硬件原理和软件编程的分析、设计和调试，达到基本掌握简单微型计算机应用系统软硬件的设计方法，提高项目开发能力的目的。
要求同学独立完成课题，写出课程设计说明书，画出电路原理图，说明工作原理，画出电路印制板图，编写设计程序及程序流程图。
希望同学们认真阅读课程设计任务书，认真查阅资料，完成好上机调试，圆满完成本次课程设计。
二、课程设计内容及要求A组题型：完成基于80x86CPU为核心控制器的具备基本I/O接口功能的硬件电路系统原理图设计、PCB电路设计和软件编程设计。
基本I/O接口电路应包括：锁存器、缓冲器、地址译码器、8255接口、8253接口、A/D （D/A）转换电路、串行接口电路等；软件功能要求完成基本I/O接口电路控制和串口通信功能调试。
设计题1：信号发生器功能程序设计（限2-3人）设计要求：（1）、硬件电路基于80x86微机的接口电路；（2）、分别用C语言或汇编语言或VC++编程完成硬件接口功能设计；（3）、程序功能要求：小键盘给定、数码管（屏幕）显示，并产生对应信号波形（D/A）输出（信号波形包括正弦波、三角波、方波、锯齿波）、输出信号波形幅度、频率可调。
（注意：按键数量应尽量少）。
（4）、具备本地及远程（串行方式）监测功能。
设计题2：信号检测与显示功能设计（限2-3人）设计要求：（1）、硬件电路基于80x86微机接口电路的采样接口电路；（2）、分别用C语言或汇编语言或VC++编程完成硬件接口功能设计；（3）、程序功能要求：小键盘给定、数码管（屏幕）显示，完成对数字开关量和模拟量的采样和显示；（4）、具备本地及远程（串行方式）监测功能。
微机原理及应用实验报告材料(中南大学2014年)
微机原理及应用实验报告班级：姓名：学号：中南大学机电工程学院精密测控实验室实验二软件程序设计1.实验目的：1、掌握MCS-51单片机指令系统及用汇编语言编程技巧；2、了解和熟悉用MCS-51单片机仿真开发机调试程序的方法。
2.实验内容：1、编写排序程序并上机调试通过。
已知8031内部RAM60H~69H单元中，依次存放了FFH,99H,77H,CCH,33H,DDH,88H,BBH,44H,EEH,它们均为无符号数，编程将它们按递减次序排序，即最大数放在60H中，最小数放在69H中。
2.、编写多字节加法程序并上机调试通过。
8031内部RAM20H~22H单元中，存放了3字节被加数（低字节在前），在2AH~2CH单元中存放3字节加数（低字节在前），求两数之和，并将结果存入以20H为起始地址的区域中（低字节在前）。
3.实验设备名称、型号：4.画出软件程序流程图，写出上机调试通过的汇编语言程序清单：程序1、编写排序程序并上机调试通过。
已知8031内部RAM60H~69H单元中，依次存放了FFH,99H,77H,CCH,33H,DDH,88H,BBH,44H,EEH,它们均为无符号数，编程将它们按递减次序排序，即最大数放在60H中，最小数放在69H中。
解：本设计采用冒泡排序法，使用双重循环，并在内循环中进行比较如果合乎从大到小的顺序则不动，否则两两交换，这样比较下去，比较9次后，最小的那个数就会沉底，在下一次比较时将减少一次比较次数。
如果一次比较完毕，没有发生交换，说明已经按照从大到小的顺序排列了。
则可以退出循环，结束程序。
程序结构框图和程序代码如下：ORG 1000HTEM DATA 50HMOV R7 , #9MOV 60H , #0FFHMOV 61H , #99HMOV 62H , #77HMOV 63H , #0CCHMOV 64H , #33HMOV 65H , #0DDHMOV 66H , #88HMOV 67H , #0BBHMOV 68H , #44HMOV 69H , #0EEHLOOP0: CLR F0MOV A , R7MOV R6, AMOV R0 , #60HMOV R1, #60HINC R1LOOP1: MOV A , @R0MOV TEM , AMOV A , @R1CJNE A ,TEM , NEXTSJMP NOCHANEXT: JC NOCHASETB F0MOV @R0 , AXCH A , TEMMOV @R1 , ANOCHA:INC R0INC R1DJNZ R6, LOOP1JNB F0, HALDJNZ R7, LOOP0HAL: SJMP $END程序2：编写多字节加法程序并上机调试通过。
微机原理及应用实验指导书(2013)解析
2、在出现的对话选项卡中选择 Target项，在 中输入单片机工作的频率
图７
３、在选项卡中选择Debug调试项，见图8
图８
(1)
图8
选中此项keil为纯软件仿真，不需要连接仿真器就可以仿真，软件实验就可以选择这一项(实验一、实验二为纯软件仿真)
(2)
图９
选中此项keil为带有Monitor-51目标仿真器的仿真，必须要有硬件keil-c51仿真器的支持，否则不能仿真，在我们做硬件实验时选择这一项
微机原理及应用实验指导书
中南大学机电工程学院
实验一 单片机仿真开发机操作和MCS-51指令系统应用
一．实验目的
1、熟悉MCS-51单片机仿真开发机和开发调试软件的操作使用和调整；
2、学会编写和输入汇编语言源程序、对输入的源程序进行汇编；
3、掌握程序的调试和运行的各种方法。
二．实验设备
台式微型计算机
MCS-51仿真开发机
11、软件仿真时要停止程序可以点击工具栏上的 快捷键Halt（停止）
硬件仿真时停止程序不要点击工具栏上的 快捷键Halt（停止），见图23。停止程序要按仿真器上的复位按钮，见仿真器示意图24
（实验三、实验四为硬件仿真，此项）
（3）单击图9后面的 设置，出现图10对话框，设置Port串口：一般为COM1，Baudrate波特率：38400bit/s,最后确认
图10
（4）在选项卡中 按确定
（5）设置完成，就可以添加事先编好的*.asm文件程序编译运行
（四）、编写新程序事例
图11图12
1、在菜单栏File（文件）选项的下拉菜单中选择New…（新建文件），见图11，选择后出现图12文本编辑框，输入汇编程序
中南大学机电一体化实验报告材料(张友旺版)
实验目的1.了解直流电机PWM的工作原理；2.用汇编语言编程并用PID调速方法实现直流电机的调速；3.培养综合应用所学知识来指导实践的能力；4.掌握常用元器件的识别和测试，熟悉常用仪表，了解电路调试的基本方法，进一步掌握电路调试等技能。
实验设备1.天煌单片机综合开发实验台（包含直流电机、51单片机、F/V、A/D、ADC0809等模块）2.PC机一台实验原理1.PWM的调速原理PWM调速是通过改变输出脉冲的占空比，从而改变电机转速的一种调速方法。
PWM调速分为单极性和双极性两种。
在单极性方式下，电机的转动方向不变，改变的只是转速；而在双极性方式下，电机的转动方向和转速都是可变的。
本实验是单极性控制，其基本原理如下：假设一个脉冲周期，高电平电压为U s，持续时间为t1；低电平为0V，持续时间为t2.则脉冲周期T=t1+t2，该周期平均电压U0=t1*U s/T。
令α=t1/T，则U0=α* U s，α表示占空比。
当高电平电压不变的情况下，电机两端电压的平均值U0取决于占空比α的大小。
改变α的值就可以改变端电压的平均值，从而达到调速的目的，这就是PWM调速原理。
2.对象模块（PWM电机调速模块）工作原理直流电机PWM调速模块由测速电路和PWM调速电路两部分组成。
模块的电源由接口总线引入。
本模块使用的电机为5V直流电机。
1）电机测速部分①直流电机测速原理介绍电机测速部分由光电开关完成，电机带动一个周边均匀分布圆孔的金属圆盘，当电机转动时，圆盘跟着一起转动。
光源发出的光通过圆孔照射到光电器件上，当圆孔随着电机轴转动时，光电开关可以输出和圆孔数目相同的脉冲，从而测得转速。
②电机测速部分电路说明光电开关产生与电机转速有一定关系的脉冲后，通过LED显示出此时的频率（由于本次试验仅是对频率的调控，所以之后不再区分转速与频率），信号经F/V转换，转换成电压信号，而单片机只能处理数字信号，所以还要通过A/D转换，模拟信号输入到ADC0809模块中，再由ADC0809模块输入到51单片机中，测速部分完毕。
中南大学微机原理实验报告 信号发生器讲解
微型计算机原理与接口技术实验课程设计课程题目：信号发生器学院：信息科学与工程学院专业班级：自动化1105学号：0909112324姓名：樊文跃指导老师：王击李志明目录一、课程设计概述二、设计思想与实施方案三、典型模块与编程分析四、系统调试五、课程设计收获与体会六、参考文件七、附录一、课程设计概述1.1 课程设计目的《微型计算机原理与接口技术》理论课程是一门专业基础课程，它的主要内容包括微型计算机体系结构、8086 微处理器和指令系统、汇编语言设计以及微型计算机各个组成部分介绍等内容。
要求学生对微机原理中的基本概念有较深入的了解，能够系统地掌握微型计算机的结构、8086 微处理器和指令系统、汇编语言程序设计方法、微机系统的接口电路设计及编程方法等，并具有综合运用所学知识分析问题和解决问题的能力。
本课程设计，旨在提高同学汇编语言的编程能力以及对外部硬件（8086，DC0832,74LS138,8255，数码管，矩阵键盘）的认识，掌握各芯片的用法，锻炼学生在微机应用方面的实际工作能力，将所学转化为所用。
同学们应该充分利用实验室现有资源以及微机原理与接口技术中的相关实验资料，以试验箱或proteus仿真软件为工具，以汇编语言或C语言为开发语言，实现多个模块的结合及软硬结合，独立完成给定的任务。
在完成任务的基础上，以提升能力为目标，各位同学可以尝试用其他的编程语言实现给定要求，并开动自己的脑经，完善功能并尽可能多的做到以较简单的方法实现较为困难的问题，以较少的器件实现较多的功能，并琢磨模块间的配合实现。
1.2 课程设计的要求（1）分别用C语言或汇编语言编程完成硬件接口功能设计；（2）硬件电路基于80x86微机的接口电路；（3）程序功能要求：小键盘给定、数码管（屏幕）显示，并产生对应信号波形（D/A）输出（信号波形包括正弦波、三角波、方波、锯齿波）、输出信号波形幅度、频率可调。
（注意：按键数量应尽量少）。
（4）实现远程控制第二章设计思想和实施方案2.1 功能分析2.1.1 波形产生结合微机原理实验中关于波形的显示，在TDPID平台上，因为涉及数字量与模拟量之间的相互转化，所以DAC0832和ADC0809要相互配合使用。
中南大学机电传动控制实验报告
wEE 中南大学机电工程学院歹 飽曲3曲CO 迴血盹処axD 匪前豳迪欧®進爾胧曲亜机电传动控制姓 名： ________________________ 学 院： _________________ 班 级： ___________________ 学 号： ______________________ 日 期：_______________、实验台结构与工作原理 本实验台的机械系统结构如图I 矗平台 LiM 电单无 欣沅电"元 4点燃梅譽 Mtitt 7讒传辩元本实验台的安装平台保证了各机械装置的安装精度，各装置采用弹性联轴器连接，便于 直、交流电机的互换和传动装置装卸。
链传动单元，链条松紧可调，便于对摩擦扭矩的调试。
实验台面板总共包含七大单元，分别为： 1, 变频器单元2, 直流单元 3, 交流单元 4, 控制单元 5, 电阻单元 包含直流调速器和直流接触器 包含热继电器和交流接触器 包含按钮，时间继电器，中间继电器 10 Q /50W6, P LC 单元:包含PLC 模块,A/D 模块和中间继电器7, 电源单元：为整个实验台提供 二、主要技术参数 380V,220V,24V 电源 直流电机：功率0.75KW 扭矩4.72Nm减速机交流电机： 功率0.75KW 扭矩2.3Nm 减速机速比1 : 摆线针轮减速机： 减速比1 : 9 扭矩 0-250Nm扭矩传感器：量程0-20Nm负载： 14kg砝码： 1kg 4块变频器： 0.75KW,380V,输出频率：0.1~400HzPLC 模块: 西门子S7-200 系列 CPU224, A/D 模块 EM235 模拟量模块：西门子EM235扭矩转速传感器： 0-20N.m,转速输出:60脉冲/圈三、操作步骤2,打开电脑，运行机电传动软件，先选择实验项目，然后根据软件中显示的原理图，在实验台上1,断开实验台各电源开关3接线3, 确定接线无误后,合上电源开关,就可开始进行实验4, 软件中点击＜测试＞--＜运行＞即可监测电机的扭矩和转速四、,注意事项1, 在电机运转过程中，严禁用手触摸实验台的机械传动部分2, 在面板上连线时,勿必先断开各电源开关,3, 各接触器，中间继电器，时间继电器等的线圈电压均为直流24V,线圈的正负请勿接反4, 在使用变频器,直流调速器前,勿必先熟悉各端口功能5, 进行交流实验时,用交流面板上的接触器;进行直流实验时,用直流面板上的接触器,千万不能混用,否则会烧坏接触器五、产品基本配置六、软件使用说明本软件有两种操作模式，一种是面板控制模式，另一种是PC 控制模式。
微机原理及应用实验报告(中南大学2014年)
微机原理及应用实验报告
班级：
姓名：
学号：
中南大学
机电工程学院精密测控实验室
实验二软件程序设计
.实验目的：
、掌握单片机指令系统及用汇编语言编程技巧；
、了解和熟悉用单片机仿真开发机调试程序的方法。
.实验内容：
、编写排序程序并上机调试通过。
已知内部单元中，依次存放了,它们均为无符号数，编程将它们按递减次序排序，即
最大数放在中，最小数放在中。
.、编写多字节加法程序并上机调试通过。
内部单元中，存放了字节被加数（低字节在前），在单元中存放字节加数（低字节在
前），求两数之和，并将结果存入以为起始地址的区域中（低字节在前）。
.实验设备名称、型号：
.画出软件程序流程图，写出上机调试通过的汇编语言程序清单：
程序、编写排序程序并上机调试通过。
已知内部单元中，依次存放了
,它们均为无符号数，编程将它们按递减次序排序，即最大数放在中，最小数放在
中。
解：本设计采用冒泡排序法，使用双重循环，并在内循环中进行比较如果合乎从大到小的顺序则不动，否则两两交换，这样比较下去，比较次后，最小的那个数就会沉底，
在下一次比较时将减少一次比较次数。
如果一次比较完毕，没有发生交换，说明已
经按照从大到小的顺序排列了。
则可以退出循环，结束程序。
程序结构框图和程序代码如下：。
中南大学机电专业科技任务书
_51XODYDO*YOB^X02YD2«¥03网4Y04<K05 Y05'KOS Y06^K07 YOT>KLOi>XL1中南大学机电专业科技创新设计任务书设计题目：三层电梯PLC 控制系统软件设计 ___________题目类型：机电一体化工程设计 时间：2011.1.2至2011.1.15 专业班级：机械0701班指导教师：王 刚课程设计内容要求：（1）基本功能要求电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵， 其操纵内容为电梯运行方向。
电梯轿箱内设有楼层内选按钮S1〜S3,用以选择需停靠的楼层。
L1为一层指示、L2为二层指示、L3为三层指示，SQ1〜SQ3为到位行程 开关。
电梯上升途中只响应上升呼叫， 下降途中只响应下降呼叫，任何反方向的 呼叫均无效。
例如，电梯停在一层，在二层轿箱外呼叫时，必须按二层上升呼叫 按钮，电梯才响应呼叫（从一层运行到二层），按二层下降呼叫按钮无效；反之， 若电梯停在三层，在二层轿箱外呼叫时，必须按二层下降呼叫按钮，电梯才响应呼叫（从三层运行到二层），按二层上升呼叫按钮无效。
实验面板如图所示。
S1/SL1 S2/SL2 Sa/SUl电檢内选按盈.I ；5LJISC!卷人/辐岀配首第一章系统的创新点 .......................................................... 3.1.1功能创新 .......................................................... 3..1.2选型创新 .......................................................... 3..1.3软件编程技巧及程序调试技巧 .......................................... .3第二章PLC控制回路的设计方法概述 .. (4)2.1PLC控制回路的设计原则 ............................................. 4.2.2设计的主要内容和任务 .............................................. 5.第三章三层电梯PLC控制系统硬件设计 (6)3.1 PLC的I/O点数和类型............................................... 6.3.2建立输入/输出地址分配表............................................ .103.3控制面板布置图及接线图 ............................................ .10第四章三层电梯PLC控制系统软件设计 ....................................... 1.34.1主程序的编制 (13)4.2程序流程图 (13)4.3程序的梯形图及注释 ................................................ .17第五章心得体会 . (27)第一章系统创新点1.1功能创新在本系统的设计中，把关闭电梯的软原件放在主程序当中，当系统关闭的时候，控制系统会自动地执行完子程序，让轿厢停在特定的楼层，并把门打开，然后再转向主程序。
