继电保护原理
发电厂继电保护原理

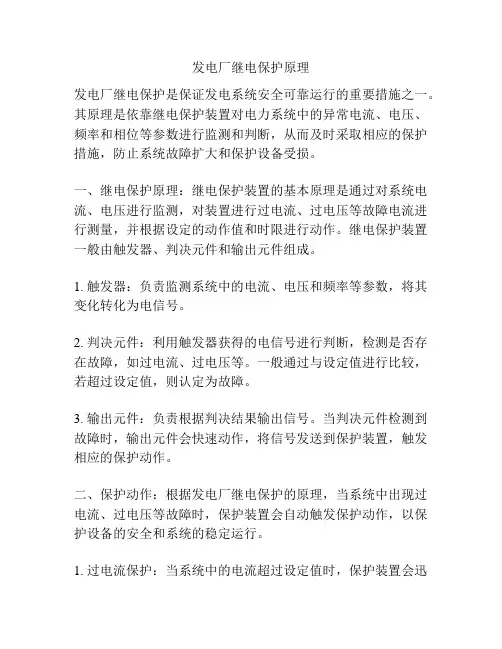

发电厂继电保护原理发电厂继电保护是保证发电系统安全可靠运行的重要措施之一。
其原理是依靠继电保护装置对电力系统中的异常电流、电压、频率和相位等参数进行监测和判断，从而及时采取相应的保护措施，防止系统故障扩大和保护设备受损。
一、继电保护原理：继电保护装置的基本原理是通过对系统电流、电压进行监测，对装置进行过电流、过电压等故障电流进行测量，并根据设定的动作值和时限进行动作。
继电保护装置一般由触发器、判决元件和输出元件组成。
1. 触发器：负责监测系统中的电流、电压和频率等参数，将其变化转化为电信号。
2. 判决元件：利用触发器获得的电信号进行判断，检测是否存在故障，如过电流、过电压等。
一般通过与设定值进行比较，若超过设定值，则认定为故障。
3. 输出元件：负责根据判决结果输出信号。
当判决元件检测到故障时，输出元件会快速动作，将信号发送到保护装置，触发相应的保护动作。
二、保护动作：根据发电厂继电保护的原理，当系统中出现过电流、过电压等故障时，保护装置会自动触发保护动作，以保护设备的安全和系统的稳定运行。
1. 过电流保护：当系统中的电流超过设定值时，保护装置会迅速切断故障电路，防止电流继续流过，以避免设备损坏或产生更大的故障。
2. 过电压保护：当系统中的电压超过设定值时，保护装置会迅速切断故障电路，防止过高的电压对设备造成损坏。
3. 频率保护：当系统中的频率偏离设计范围时，保护装置会触发保护动作，以防止频率波动影响发电设备的正常运行。
4. 相序保护：当系统中的相序发生错误时，保护装置会切断电路，保护设备免受相序错位引起的电流和电压冲击。
综上所述，发电厂继电保护依靠继电保护装置对异常电流、电压、频率和相序等参数进行监测，通过判断和输出保护动作信号，保护设备和系统免受故障的损害。
继电保护工作原理
继电保护工作原理

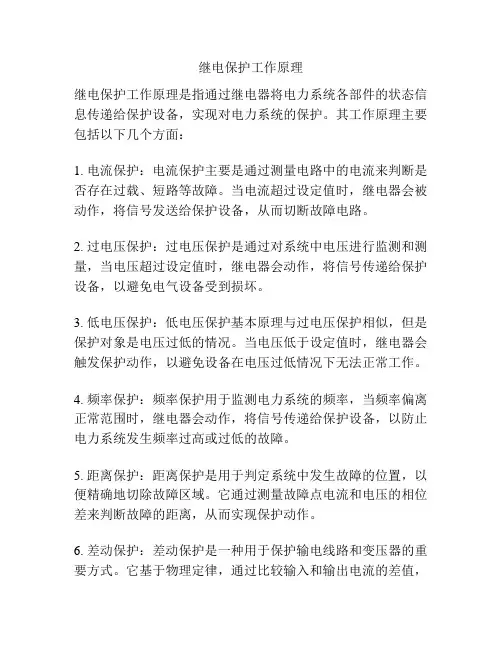

继电保护工作原理是指通过继电器将电力系统各部件的状态信息传递给保护设备，实现对电力系统的保护。
其工作原理主要包括以下几个方面：
1. 电流保护：电流保护主要是通过测量电路中的电流来判断是否存在过载、短路等故障。
当电流超过设定值时，继电器会被动作，将信号发送给保护设备，从而切断故障电路。
2. 过电压保护：过电压保护是通过对系统中电压进行监测和测量，当电压超过设定值时，继电器会动作，将信号传递给保护设备，以避免电气设备受到损坏。
3. 低电压保护：低电压保护基本原理与过电压保护相似，但是保护对象是电压过低的情况。
当电压低于设定值时，继电器会触发保护动作，以避免设备在电压过低情况下无法正常工作。
4. 频率保护：频率保护用于监测电力系统的频率，当频率偏离正常范围时，继电器会动作，将信号传递给保护设备，以防止电力系统发生频率过高或过低的故障。
5. 距离保护：距离保护是用于判定系统中发生故障的位置，以便精确地切除故障区域。
它通过测量故障点电流和电压的相位差来判断故障的距离，从而实现保护动作。
6. 差动保护：差动保护是一种用于保护输电线路和变压器的重要方式。
它基于物理定律，通过比较输入和输出电流的差值，
来判定是否存在异常情况，如短路、接地等故障。
综上所述，继电保护工作原理是通过测量和比较电力系统中各种参数（电流、电压、频率等）的数值，判断系统是否存在故障，并通过继电器将信号传递给保护设备，实现对电力系统的自动保护。
电力系统继电保护的基本原理
第三节 对继电保护的基本要求 动作于跳闸的继电保护，在技术上满足四个基本要求，即 选择性： 正确选择故障元件 速动性： 快速反应并切除故障 灵敏性：灵敏反应故障 可靠性：可靠不误动/不拒动 常称为保护的“四性”要求 选择性 保护装置动作时，仅将故障元件从电力系统中切除，保证无故障部分仍能继续安
• 实际应用的保护装置，特别是目前使用广泛 的微机保护，大都是在同一套保护中采用多 重起动判据“三取二”方式开放保护出口。
四个基本技术性 要求(或称“四 性”要求)，是 分析研究继电保 护性能的基础， 它们具有对立统 一的辩证关系：
01 速动性↑→ 装置复杂性↑ → 可靠性↓ 02 灵敏性↑→ 抗干扰能力↓ → 可靠性↓ 03 防误动可靠性↑→防拒动可靠性↓ 04 如何处理这些关系，将在后续章节中具体讨论
器或输电线切除而给电力系统造成的影响可能较小。
○ 发电机、变压器或输电线故障时继电保护装置拒动，将造成设备 的损坏或系统稳定的破坏
○ 提高继电保护不拒动的可靠性更为重要
（2）系统中旋转备用容量很少，各系统、电源与负 荷之间的联系薄弱：
由于保护装置的误动作使发电机、变压器或输电线切除，将 会引起对负荷供电的中断，甚至造成系统稳定的破坏
1—10kV线路导线截面过小，为避免过热不允许延时切除的故障等；
5. 可能危及人身安全、对通讯系统等有强烈干扰的故障等。
继电保护的动作时间
○ 一般保护为60ms—120ms ● 快速保护可达10ms—40m s ● 超高速保护小于10ms（保护出口故障）
三．灵敏性
保护对于其保护 范围内发生故障 或不正常运行状 态的反应能力， 以灵敏系数表示：
三．根据实际情况, 尽快恢复停电部分的 供电
第二节 继电保护的基本原理和 构成方式
继电保护的工作原理及应用
继电保护的工作原理及应用一、引言继电保护是电力系统中一项重要的技术手段，其主要作用是监测和保护电力设备，以确保电力系统的安全运行。
本文将介绍继电保护的工作原理及其在电力系统中的应用。
二、继电保护的工作原理继电保护的工作原理主要基于电力设备的电流、电压、频率等参数的监测和判断。
当这些参数超过设定的阈值或发生异常变化时，继电保护将发出信号，触发相应的保护动作。
下面列举了继电保护的几种常见工作原理：•过流保护：监测电流，当电流超过设定值时，保护动作触发，切断电源，以保护电力设备。
•差动保护：通过对电流进行比较，检测电流差异，当差异超过预设阈值时，触发保护动作。
•零序保护：监测电力系统的零序电流，一般用于检测接地故障。
•距离保护：测量故障点与保护装置之间的距离，判断故障类型，并触发相应的保护动作。
•欠频保护：监测电力系统频率，当频率低于设定值时，触发保护动作。
三、继电保护的应用继电保护广泛应用于电力系统的各个环节，下面列举了几个常见的应用场景：1.变电站继电保护：变电站是电力系统中的重要环节，继电保护系统在变电站中起着至关重要的作用。
它能够检测变电站中的各个电力设备，如变压器、断路器等是否正常运行，一旦检测到异常情况，能够及时发出警报并切断电源，防止事故的发生。
2.输电线路继电保护：继电保护系统在输电线路中也起到非常重要的作用。
它能够监测电流和电压的变化，检测并定位线路故障，如短路、断线等。
及时触发保护动作，使故障区间与其余正常区间隔离，确保电力系统的稳定和安全运行。
3.发电机继电保护：发电机是电力系统的核心组件之一，对于发电机的保护尤为重要。
继电保护系统能够监测发电机的电流、电压、频率、温度等参数，一旦检测到故障，能够及时切断电源，防止进一步损坏发电机。
4.用电继电保护：继电保护系统在用电过程中也有重要应用。
它能够监测用户侧的电流和电压，当电流超过额定值时，能够切断电源，防止过载引起的事故。
同时，继电保护系统还能够检测电力系统的电能质量，如电压波动、谐波等，保证用户用电的稳定和可靠。
(完整)继电保护原理及四性

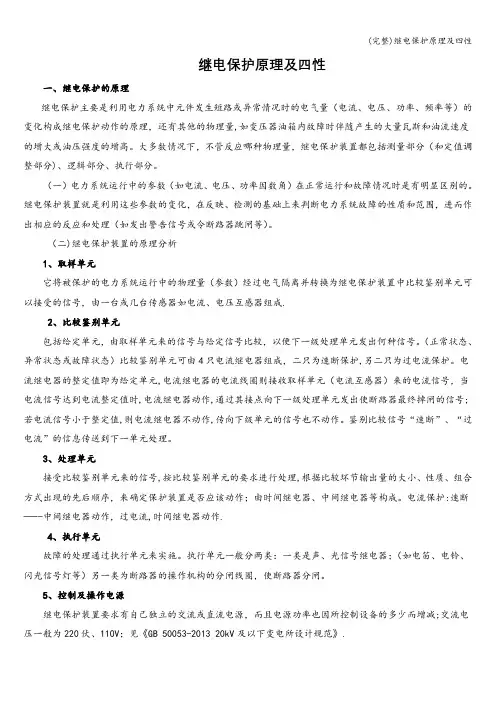

继电保护原理及四性一、继电保护的原理继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分)、逻辑部分、执行部分。
（一）电力系统运行中的参数（如电流、电压、功率因数角）在正常运行和故障情况时是有明显区别的。
继电保护装置就是利用这些参数的变化，在反映、检测的基础上来判断电力系统故障的性质和范围，进而作出相应的反应和处理（如发出警告信号或令断路器跳闸等）。
（二)继电保护装置的原理分析1、取样单元它将被保护的电力系统运行中的物理量（参数）经过电气隔离并转换为继电保护装置中比较鉴别单元可以接受的信号，由一台或几台传感器如电流、电压互感器组成.2、比较鉴别单元包括给定单元，由取样单元来的信号与给定信号比较，以便下一级处理单元发出何种信号。
（正常状态、异常状态或故障状态）比较鉴别单元可由4只电流继电器组成，二只为速断保护,另二只为过电流保护。
电流继电器的整定值即为给定单元,电流继电器的电流线圈则接收取样单元（电流互感器）来的电流信号，当电流信号达到电流整定值时,电流继电器动作,通过其接点向下一级处理单元发出使断路器最终掉闸的信号;若电流信号小于整定值,则电流继电器不动作,传向下级单元的信号也不动作。
鉴别比较信号“速断”、“过电流”的信息传送到下一单元处理。
3、处理单元接受比较鉴别单元来的信号,按比较鉴别单元的要求进行处理,根据比较环节输出量的大小、性质、组合方式出现的先后顺序，来确定保护装置是否应该动作；由时间继电器、中间继电器等构成。
电流保护:速断—--中间继电器动作，过电流,时间继电器动作.4、执行单元故障的处理通过执行单元来实施。
执行单元一般分两类：一类是声、光信号继电器；（如电笛、电铃、闪光信号灯等）另一类为断路器的操作机构的分闸线圈，使断路器分闸。
继电保护及原理归纳
继电保护及原理归纳继电保护是电力系统中非常重要的一项技术措施，它能够对电力系统中的故障进行快速、准确的检测和保护。
本文将对继电保护的基本原理以及常见的继电保护设备进行归纳和总结。
一、继电保护的基本原理继电保护是通过监测电力系统中的电流、电压、频率等参数来判断系统是否存在故障，并采取适当的措施消除或减小故障对系统的影响。
继电保护的基本原理可以归纳为以下几点：1. 故障检测：继电保护通过监测电力系统中的参数变化，如电流的突变、电压的异常等来判断系统是否存在故障。
2. 故障定位：一旦继电保护检测到故障，它会通过测量电流、电压等参数的变化来确定故障的位置，以便采取相应的补救措施。
3. 故障切除：当系统发生故障时，继电保护会及时切断故障点与电力系统其他部分的连接，以防止故障扩大，并保护系统的稳定运行。
4. 信息传递：继电保护可以通过传递故障信息给操作人员，使其能够及时了解系统发生的故障情况，以便采取相应的补救措施。
二、常见的继电保护设备1. 过流保护装置：过流保护装置主要用于对电力系统中的过电流故障进行检测和保护。
它通过监测电流的大小和变化来判断系统是否存在过电流故障，并及时采取保护措施。
2. 跳闸保护装置：跳闸保护装置是一种常见的继电保护装置，它可以在系统发生故障时迅速切断电路，以防止故障进一步扩大。
跳闸保护装置能够根据系统的工作状态和故障类型自动进行判别，保证系统的安全运行。
3. 差动保护装置：差动保护装置主要用于对电力系统中的差动故障进行保护。
它通过比较电流的大小和方向来判断系统是否存在差动故障，并及时切除故障点，保护系统的正常运行。
4. 低压保护装置：低压保护装置主要用于对电力系统中的低电压故障进行保护。
它可以监测系统电压的变化，一旦系统电压低于设定值，就会及时采取相应的措施，以保证系统的正常运行。
5. 过频保护装置：过频保护装置用于对电力系统中的过频故障进行保护。
它可以检测电力系统中频率的变化，一旦频率超过设定值，就会自动切断电路，以避免故障的进一步发展。
继电保护 原理
继电保护原理
继电保护是电力系统中常用的一种保护装置，其工作原理是通过检测电流、电压等参数的变化，确定电力系统是否出现故障，并根据预设的动作规则进行相应的动作。
继电保护装置通常由继电器、电流互感器、电压互感器、逻辑单元等组成。
当电力系统中出现故障时，故障点会产生电流或电压异常。
继电保护装置中的传感器（如电流互感器、电压互感器）会感知到这些异常信号，并传递给继电器。
继电器是继电保护装置的核心部件，它根据预设的动作规则判断故障的类型、位置和严重程度，并输出相应的动作信号。
继电器可以根据需求进行定时、定值等调整，以满足不同的保护需求。
逻辑单元是继电保护装置中的重要组成部分，它通过逻辑运算和判断，实现对电力系统的保护。
逻辑单元可以根据不同的保护要求进行编程，以实现各种功能，如过流保护、短路保护、零序保护等。
继电保护装置的工作原理基于电路中的“电流不分支”和“电压
共享”原理。
当电力系统中出现故障时，电流或电压的异常信
号在故障点处产生，并通过电路的“电流不分支”原理传递到继电保护装置。
继电保护装置根据接收到的异常信号进行判断和动作，并将电力系统从故障状态中切除，以保证系统的正常运行和设备的安全。
总而言之，继电保护是一种通过检测电力系统中的电流、电压等参数变化，对系统进行保护的装置。
它的工作原理是基于对电流、电压异常信号的检测和判断，并根据预设的动作规则进行相应的动作，以保证电力系统的正常运行和设备的安全。
电力系统继电保护原理
§2-2 电网相间短路的方向性电流保护 一、方向性问题的提出（以双侧电源电网为例）
E1单独供电：由保护1、3、5起线路保护作用 E2单独供电：由保护6.4、2起线路保护作用 E1、E2同时供电：（以B母线两侧保护2,3为例 ） 假设: ┌ 电流I段保护: IIdz.3>IIdz.2
└ 电流III段保护: tIII >tIII 32 d1点短路时（要求: 2动作，3不动），虽然此时可能满足选择性（3 不误动）； 但若出现d2点短路，则: 2误动 → 非选择性动作。
若Klm不满足要求，可继续延伸保护范围使得: IIIdz.1= KkII·IIIdz.2 (与下条线路的电流II段保护配合）
同时进一步提高时限: tII1=tII2+ t≈2 t （保证重叠区内故障的动作选择性）
四、定时限过流保护
（电流III段，主要作为后备保护，对灵敏性要求高） 1.动作电流的整定原则
运行参数: I、U、Z∠φ 反应I↑→过电流保护 反应U↓→低电压保护
反应Z↓→低阻抗保护( 距离保护)
二、反应电气元件内部故障与外部故障（及正常运行）时两端 所测电流相位和功率方向的差别而构成的原理（双端测量原 理, 也称差动式原理）
以A-B线路为例：
规定电流正方向：保护处母线→被保护线路规定电压正
• 不完全星形接线两继电器方式时继电器的动作 电流
• 动作时间 : • 灵敏度校验: • 系统最小运行方式下，本线路末端发生两相短
路 (最不利情况下，动作最不灵敏)
满足要求
3.线路AB的保护A的I I I 段保护
• 求动作电流 • 躲过本线路最大负荷电:
• 不完全星形接线两继电器方式时继电器的动作 电流
(2) 动作电流整定
继电保护的原理及应用
继电保护的原理及应用1. 什么是继电保护？继电保护是一种在电力系统中用来检测故障信号、判断故障类型和位置、并采取相应措施以保护电力设备和系统安全运行的技术手段。
继电保护系统主要由测量、判断、动作三个部分组成，它能及时准确地对电力系统的故障进行检测，保障电力系统的安全运行。
2. 继电保护的原理继电保护的原理主要基于电力系统的运行特点和故障模式，通过检测电流、电压、频率等参数的变化情况来判断电力系统是否存在故障。
继电保护的原理一般包括以下几个方面：•电流保护原理：通过检测电流的变化情况来判断电力系统是否存在过载、短路等故障。
常见的电流保护装置包括电流互感器、电流继电器等。
•电压保护原理：通过检测电压的变化情况来判断电力系统是否存在欠压、过压等故障。
常见的电压保护装置包括电压互感器、电压继电器等。
•频率保护原理：通过检测电力系统的频率变化情况来判断电力系统是否存在频率异常故障。
常见的频率保护装置包括频率继电器等。
•差动保护原理：通过比较电流、电压等参数的差异来判断电力系统是否存在故障，并采取相应动作。
差动保护主要用于保护高压线路和重要设备。
3. 继电保护的应用继电保护广泛应用于电力系统的各个环节，以保障电力设备和系统的安全运行。
以下列举了继电保护在电力系统中的主要应用：•发电机保护：发电机是电力系统的核心设备，对其进行继电保护可以有效预防过载、短路等故障，保障电力系统的稳定运行。
•变压器保护：变压器是电力系统中的重要传输设备，对其进行继电保护可以防止过电流、过热等故障，保护变压器的正常运行。
•线路保护：电力线路是电力系统的传输通道，对线路进行继电保护可以防止过载、短路等故障，确保电能在各个终端之间的正常传输。
•母线保护：电力系统的母线是电能分配的关键节点，对母线进行继电保护可以防止过电流、短路等故障，保障电力系统的正常运行。
•电动机保护：电动机是电力系统中的重要负载设备，对电动机进行继电保护可以防止过载、过热等故障，延长电机的使用寿命。
继电保护的四个基本原理
继电保护的四个基本原理继电保护是电力系统中非常重要的一项安全保护措施，它能够在电力系统发生故障时快速、准确地检测和切除故障部分，从而保护电力设备和电力系统的安全运行。
继电保护的实现依赖于一些基本原理，本文将介绍继电保护的四个基本原理。
一、电流保护原理电流保护是继电保护中最常见的一种保护方式。
它基于电流的大小和方向来判断电力系统中是否存在故障。
当电流超过设定值时，继电器就会触发动作，进而切除故障部分。
电流保护的实现主要依赖于电流互感器和继电器。
电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。
二、电压保护原理电压保护是继电保护中另一种常见的保护方式。
它主要用于检测电力系统中的电压异常情况，如过高或过低的电压。
电压保护的实现需要使用电压互感器和继电器。
电压互感器将高电压线路中的电压转换成与之成比例的低电压，并通过继电器进行监测和切除故障。
三、差动保护原理差动保护是一种以比较电流差值来判断电力系统中是否存在故障的保护方式。
它主要应用于变压器、发电机等设备的保护。
差动保护的实现主要依赖于电流互感器和继电器。
电流互感器将设备输入和输出侧的电流转换成与之成比例的低电流，继电器通过比较两侧电流的差值来判断是否存在故障，并触发动作切除故障。
四、过电流保护原理过电流保护是一种以电流超过额定值来判断电力系统中是否存在故障的保护方式。
它主要用于保护电力系统中的配电线路和设备。
过电流保护的实现主要依赖于电流互感器和继电器。
电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。
继电保护的四个基本原理分别是电流保护、电压保护、差动保护和过电流保护。
这些原理在电力系统中起到了至关重要的作用，保护了电力设备和电力系统的安全运行。
通过合理配置和使用继电保护装置，能够及时检测和切除故障，有效避免了电力系统事故的发生，保障了电力系统的可靠供电。
继电保护原理
继电保护原理
继电保护是一种常用的电气保护装置，其原理是利用电流、电压和其他参数的变化来监测电力系统中的故障，并通过控制继电器的动作来实现系统的保护。
继电保护的基本原理是利用电流或电压信号的变化来触发继电器的动作。
在正常情况下，电力系统中的电流和电压是稳定的，继电器处于闭合状态。
但是，当电力系统中发生故障时，例如短路或过载，电流或电压会发生异常变化，这时继电器将接收到异常信号，并触发动作。
继电保护系统通常由传感器、测量装置、继电器和触发器等组成。
传感器用于检测电流、电压和其他参数的变化，并将其转化为电信号。
测量装置负责测量和记录这些电信号的数值。
继电器是一个电磁开关装置，当接收到来自传感器或测量装置的异常信号时，会触发电磁线圈的动作，使开关状态发生变化。
触发器负责控制继电器的触发条件和动作时间。
继电保护的作用是保护电力系统中的各种设备和线路免受过电流、过电压、短路、地故障等故障的损害。
通过及时检测并断开故障点附近的电力传输，继电保护可以防止故障扩大，减少事故发生的可能性，并保护设备和人员的安全。
继电保护在电力系统中起着至关重要的作用，它不仅能够实现故障检测和保护，还可以提供监测和记录故障信息的功能，为电力系统的运行和维护提供重要依据。
同时，随着电力系统的
不断发展，继电保护的技术也在不断创新和改进，使其能够适应各种新型设备和复杂的故障情况，确保电力系统的稳定运行。
继电保护基本原理
继电保护基本原理
继电保护基本原理是电力系统中一种常用的保护方法，它主要通过测量电路中的电流、电压等参数，并根据一定的逻辑关系和判据来判断电力系统是否存在故障或异常情况，并采取相应的措施，保护电力系统的安全运行。
继电保护的基本原理包括以下几个方面：
1. 电流与电压测量：继电保护通常通过电流互感器和电压互感器来测量电路中的电流和电压。
电流互感器将高电流变换为与之成比例的低电流，电压互感器则将高电压变换为与之成比例的低电压。
测量出的电流和电压信号将作为继电保护的输入信号。
2. 选择性：继电保护需要根据故障类型和位置来选择相应的保护元件，以实现快速、准确地判断故障位置和类型。
为了实现选择性保护，继电保护系统通常会设置多个保护回路，并通过元件的参数设置、电流电压比较等方式来实现选择性。
3. 逻辑判断：继电保护通过对测量得到的电流、电压信号进行逻辑判断，确定电力系统是否存在故障或异常情况。
常见的判断逻辑包括过流保护、距离保护、差动保护等。
例如，过流保护会比较电流信号与设定的额定电流值，当电流超过额定值时，保护动作，切断故障电路。
4. 装置操作：当继电保护判断存在故障时，它会采取相应的操作来保护电力系统。
常见的操作包括触发离合器、断路器等开
关设备，以切断故障电路。
此外，继电保护还可以向监控系统发送警报信号，以便及时采取措施修复故障。
继电保护基本原理的核心是通过测量和判断电路参数，实现对电力系统故障的快速、准确保护。
它在电力系统中起着重要的作用，可以有效地防止故障扩大、保护设备的安全运行。
电力系统继电保护原理及动作解析
电力系统继电保护原理及动作解析电力系统是现代工业生产和人们生活中不可或缺的基础设施之一。
而继电保护作为电力系统中的重要组成部分，起着检测和保护电力设备的作用。
本文将从继电保护的原理和动作解析两个方面进行阐述，以便读者更好地理解和掌握这一关键技术。
一、继电保护的原理继电保护的原理是基于电力系统中的电流、电压等物理量的变化来实现的。
当电力设备发生故障或异常时，电流、电压等物理量会发生变化，继电保护系统通过对这些变化进行监测和判断，及时采取相应的保护措施，以防止故障进一步扩大，保护电力设备的安全运行。
二、继电保护的动作解析继电保护的动作解析是指继电保护系统对电力系统中的故障或异常进行检测和判断，并根据判断结果采取相应的保护动作。
继电保护的动作解析可以分为两个阶段：故障检测和动作执行。
1. 故障检测：继电保护系统通过监测电力系统中的电流、电压等物理量的变化，检测是否存在故障或异常。
当监测到电流、电压等物理量超过设定的阈值或与设定的规律不符时，继电保护系统就会判断存在故障或异常。
2. 动作执行：一旦继电保护系统检测到故障或异常，就会执行相应的保护动作。
这些保护动作可以是切断电路、投入备用电源、改变电力系统的运行方式等。
通过执行这些保护动作，继电保护系统能够防止故障扩大，保护电力设备的安全运行。
继电保护的动作解析是一个复杂的过程，需要继电保护设备具备高度的灵敏性和可靠性。
同时，继电保护的动作解析还需要考虑电力系统的稳定性和可靠性等因素，以确保继电保护系统的正确运行。
继电保护的原理和动作解析是电力系统中非常重要的技术。
它通过对电流、电压等物理量的监测和判断，及时采取保护措施，保护电力设备的安全运行。
继电保护的动作解析是一个复杂而关键的过程，需要继电保护设备具备高度的可靠性和灵敏性。
只有通过科学合理的继电保护原理和动作解析，才能确保电力系统的安全稳定运行。
继电保护的工作原理
继电保护的工作原理
继电保护的工作原理是通过监测电气设备或电路参数的变化，当出现异常情况时，通过继电器的动作来切断或改变电路的工作状态，以保护电气设备和电路的安全运行。
继电保护主要有以下几个步骤：
1. 检测：继电保护系统会监测电气设备或电路的电压、电流、频率、温度等关键参数。
可以通过传感器、电流互感器、电压互感器等设备来获取这些参数信号。
2. 比较：继电保护系统将实际测量的参数值与设定的保护值进行比较。
当参数值超过或低于设定的门槛值时，即认为出现了异常情况。
3. 判定：一旦检测到异常情况，继电保护系统会根据设定的保护逻辑进行判定，确定是否需要采取保护措施。
这些保护逻辑可以由逻辑电路、微处理器或其他专用电子器件实现。
4. 动作：当继电保护系统判定需要采取保护措施时，会触发相应的继电器动作。
继电器是一种电磁吸合开关，当继电器动作时，会切断或改变电路的工作状态，以避免损坏设备和电路。
5. 反馈：继电保护系统通常会提供反馈信号，通知操作人员保护系统的状态和保护动作是否已经完成。
操作人员可以根据反馈信息来进行故障诊断和维护操作。
总的来说，继电保护通过监测、比较、判定、动作和反馈等步骤，实现对电气设备和电路的保护，以确保其安全可靠运行。
继电保护的基本原理和继电保护装置的组成
继电保护的基本原理和继电保护装置的组成继电保护是电力系统中重要的安全保障措施之一，用于保护电力设备和电力系统免受故障和过电流的损害。
本文将介绍继电保护的基本原理以及继电保护装置的组成。
一、继电保护的基本原理继电保护的基本原理是依靠电力系统中的电流、电压等参数的异常变化来判断设备是否发生故障，并对故障设备进行隔离和保护。
其基本原理包括故障检测、信号传输、故障判断和动作执行等环节。
1. 故障检测：继电保护装置通过检测电力系统中的电流、电压等参数，以确定是否存在设备异常。
常见的故障包括过电流、过电压、短路、接地故障等。
2. 信号传输：一旦检测到异常信号，继电保护装置会将信号传输给中央控制室或操作人员，以便进一步判断和采取相应的措施。
3. 故障判断：中央控制室或操作人员会根据接收到的异常信号进行故障判断，通过比对设备的工作状态和理论模型，确定具体的故障类型和位置。
4. 动作执行：一旦故障类型和位置确定，继电保护装置将发送信号给断路器或其他隔离设备，使其迅速切断故障电路，并保护其他设备免受影响。
二、继电保护装置的组成继电保护装置是实现继电保护原理的关键设备，其主要组成包括输入电路、测量元件、比较元件、判别元件和动作元件。
1. 输入电路：输入电路是继电保护装置的基础，充当了信息采集的作用。
输入电路包括电流互感器、电压互感器等，用于采集电力系统中的电流、电压等参数，并将信号传递给后续的测量元件。
2. 测量元件：测量元件是用来对输入电路中采集的信号进行精确的测量和转换。
常见的测量元件包括电流变压器、电压变压器等，能够将采集到的电流、电压等参数转换为标准的模拟量或数字量信号。
3. 比较元件：比较元件用于将测量得到的参数与事先设定的保护参数进行比较。
当测量参数超过或低于设定的保护参数范围时，比较元件会发出警报信号，通知判别元件进行下一步判断。
4. 判别元件：判别元件负责对比较元件发出的信号进行进一步的判断和分析，以确定是否存在故障。
叙述继电保护的基本原理
叙述继电保护的基本原理1. 继电保护的基本概念嘿，朋友们，今天咱们来聊聊继电保护。
这玩意儿就像是电力系统里的“保镖”，确保我们的电力设施不被各种意外搞得乱七八糟。
想象一下，如果没有继电保护，电流就像无头苍蝇一样乱飞，设备随便受损，真是让人心慌慌啊！所以，继电保护就像是守护神一样，时时刻刻盯着电流的动向，一旦发现问题，立马发出警报，甚至切断电源，避免更大的麻烦。
1.1 继电保护的工作原理说到工作原理，继电保护可不是简单的开关。
它通过监测电流、电压等参数，当某个数值超出预定范围时，就会“亮起红灯”。
比如说，电流过载就像是喝醉酒的人，开始失去控制。
这个时候，继电保护就会立马出手，切断电路，确保其他设备不受牵连。
就好比一个负责任的家长，看到孩子玩得太疯，赶紧把他们拉回来，别让他们摔了！1.2 保护装置的类型其实，继电保护也有很多不同的“角色”。
常见的有过流保护、过压保护和接地保护等。
就像一个团队里，各司其职。
过流保护就负责看着电流，确保它不跑得太快；过压保护则是监控电压，避免“冲动”过大；而接地保护则像是大地的好朋友，确保任何漏电现象都能及时被发现，保护咱们的安全。
真是各显神通，各有千秋！2. 继电保护的重要性2.1 保障设备安全要说继电保护的重要性，那可真是毋庸置疑。
想象一下，如果没有它，我们的变压器、发电机等设备会被频繁地损坏，维修费用就像大海里的水，根本止不住。
而有了继电保护，它就像是一个无形的保护罩，时刻守护着设备的安危，减少了不必要的损失，省下来的钱可真能买不少好吃的呢！2.2 提高系统可靠性除了保护设备，继电保护还提升了整个电力系统的可靠性。
就好比一支球队，大家默契配合，才能打出好成绩。
继电保护能够迅速响应故障，及时切断问题电路，确保其他部分正常运转。
这样一来，整个系统就像是一台精密的机器，不会因为个别零件的故障而停摆。
想想看，这样的系统多么让人放心啊！3. 未来的发展趋势3.1 智能化的演变说到未来，继电保护也在不断进化。
继电保护的基本原理和继电保护装置的组成
继电保护的基本原理和继电保护装置的组成绪论继电保护在电力系统中扮演着至关重要的角色，它是保障电力系统安全运行的关键组成部分。
本文将探讨继电保护的基本原理以及继电保护装置的组成，以便更好地理解其在电力系统中的作用和重要性。
第一部分：继电保护的基本原理继电保护是电力系统中用于检测异常情况并采取措施来保护电力设备和系统不受损害的技术。
其基本原理包括以下几个关键要素：1. 电流和电压测量：继电保护装置通过监测电流和电压的变化来识别电力系统中的异常情况。
这些测量值提供了关于电流负载、电压水平和频率等信息。
2. 比较与判据：继电保护装置将测量值与预设的标准或判据进行比较。
如果测量值超出了允许的范围，继电保护系统将判定系统存在故障或异常情况。
3. 快速反应：一旦继电保护系统检测到异常情况，它会立即采取行动，例如切断电源或发出警报信号，以防止电力设备受到损害或电力系统发生故障。
4. 信号传输：继电保护系统需要将检测到的异常情况信息传输给相关设备或操作人员，以便采取适当的措施。
5. 稳定性和可靠性：继电保护系统必须具备高度的稳定性和可靠性，以确保不会误判正常操作并及时响应真正的故障情况。
第二部分：继电保护装置的组成继电保护装置是实现继电保护功能的关键工具，其组成部分通常包括以下要素：1. 传感器：传感器用于测量电流、电压、频率和其他电力参数。
电流变压器（CT）和电压变压器（VT）是常用的传感器类型，用于将高电压和电流降低到安全水平进行测量。
2. 保护继电器：保护继电器是继电保护系统的核心组件。
它们根据传感器提供的输入信号进行逻辑运算，并根据事先设定的保护方案判断是否需要采取措施。
3. 控制单元：控制单元负责继电保护系统的操作和控制。
它通常包括微处理器或微控制器，用于处理输入信号、执行保护逻辑和与其他系统通信。
4. 输出设备：输出设备包括断路器、接触器和报警器等，用于根据继电保护装置的决策来切断电源、分离故障设备或发出警报。
电力系统继电保护基本原理
电力系统继电保护基本原理
电力系统继电保护是电力系统中的一项重要设备，其基本原理是根据电力设备运行状态的变化，通过接收测量信号并进行比较、判断和动作的过程，保护电力系统的正常运行，防止设备发生过载、短路、接地故障等电力故障，提高电力系统的可靠性和安全性。
1. 故障测量：继电保护装置通过传感器采集电力系统中的电流、电压、频率、功率因数等参数的实时测量值，并进行信号处理和滤波，得到真实的电力系统状态。
2. 故障判断：基于测量数据，继电保护装置通过比较测量值与设定值的差异，判断电力系统是否存在故障。
常见的判断方法包括过流保护、距离保护、差动保护等。
3. 动作输出：在判断电力系统存在故障后，继电保护装置会输出控制信号，触发断路器或开关的动作，将故障设备与电力系统隔离，保护其他设备的正常运行。
4. 故障记录与通信：继电保护装置通常配备有故障记录的功能，能够记录故障发生的时刻、发生位置等信息，便于事后分析故障原因。
同时，继电保护装置还可以通过通信接口与其他设备或上级监控系统进行数据交互，实现远程监测和控制功能。
综上所述，电力系统继电保护的基本原理是通过测量电力系统参数，判断系统是否存在故障，并输出控制信号实现设备的隔离，保护电力系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护原理-学习指南简答题1.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在哪种情况下起作用？2.变压器纵差动保护动作电流的整定原则是什么？3.通常采用什么措施来提高3/2断路器接线母线保护的可信赖性？4.零序保护的Ⅰ、Ⅱ、Ⅲ、Ⅳ段的保护范围是怎样划分的?5.何谓三段式电流保护？其各段是怎样获得动作选择性的？6.高频通道的主要组成元件及其作用是什么？7.什么是纵联保护？纵联保护包括哪几部分？8.功率方向继电器的接线方式有哪些要求？9.何为潜供电流？它对于单相重合闸动作时间有何影响？10.什么是电动机自起动？如果在过电流保护中不考虑电动机自起动系数，会出现什么问题？11.什么是重合闸后加速？有何优缺点？12.母差回路是怎样构成的？13.电力系统振荡对距离保护有什么影响？14.高频通道的主要组成元件及其作用是什么？15.对继电保护装置有哪些基本要求？16.画出方向阻抗继电器的特性圆，并说明方向阻抗继电器的特点？17.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在那种情况下起作用？18.何为系统最大/最小运行方式？在电流保护整定/校验时各选择那种方式？19.三段式保护为何不能瞬时保护线路全长？20.大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点？相应的保护怎样配置？21.保护装置由哪三部分构成？它们的作用分别是什么？22.什么叫线路的纵联保护？23.高频闭锁方向保护动作跳闸的条件是什么？如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响？24.变压器纵差保护中的不平衡电流包括哪些？25.大型变压器的主要故障有哪些？通常装设的保护有哪些?26.闭锁式方向高频保护中采用负序功率方向继电器有何优点？27.中性点直接接地系统为什么不利用三相相间电流保护兼作零序电流保护，而要采用零序电流保护？28.变压器励磁涌流有何特点?在变压器差动保护中是怎么利用涌流的这些特点来消除涌流对差动保护的影响？29.零序功率方向继电器的最灵敏角与相间方向继电器的最灵敏角是否相同？为什么？30.什么是断路器失灵保护，属于主保护还是后备保护？31.什么叫继电保护装置，其基本任务是什么？32.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在哪种情况下起作用？33.何谓三段式电流保护？其各段是怎样获得动作选择性的？34.说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小？那一种受系统振荡影响最小？那一种躲负荷能力最强？35.什么是备自投？36.接地短路时的零序电流大小与系统运行方式是否有关？零序电流在电网中的分布与什么因素有关？37.短路点过渡电阻对距离保护的影响及减小其影响的方法。
38.纵联保护传送的信号分为哪几种？39.简述方向比较式纵联保护的基本原理。
40.方向高频保护为什么要采用两个灵敏度不同的起动元件?41.什么叫继电保护装置，其基本任务是什么？42.什么是主保护？何谓后备保护？何谓近后备保护？何谓远后备保护？43.什么叫重合闸前加速？44.何谓频率混叠现象?如何消除?45.线路纵联保护的信号主要有哪几种?作用是什么？46.什么是系统的最大、最小运行方式？47.发电机故障的基本类型及其对应的保护有哪些？48.说明双侧电源线路上实现同期重合闸时，检同期重合闸和检无压重合闸的工作方式与同期合闸条件？49.分相电流差动保护有什么优点？50.在必须考虑两侧电源同期合闸的情况下，实际应用中，两侧的重合闸和同期装置是如何配置的？参考答案简答题1.零序电流I段与零序电流不灵敏I段的定值整定原则不同，动作灵敏度不同，零序电流I段的灵敏度高（其整定值较小，保护范围较大），作为全相运行、发生接地短路故障时的接地保护，非全相运行时需退出运行；零序电流不灵敏I 段的动作灵敏度低（其整定值较大，保护范围较小），作为非全相运行，发生接地故障时的接地保护。
2.(1)大于变压器的最大负荷电流；(2)躲过区外短路时的最大不平衡电流；(3)躲过变压器的励磁涌流。
3.采用保护双重化，即工作原理不同的两套母线保护；每套保护应分别接在电流互感器的不同的二次绕阻上；应有独立的直流电源；出口继电器触点应分别接通断路器两个独立的跳闸线圈等。
4.零序保护的Ⅰ段是按躲过本线路末端单相短路时流经保护装置的最大零序电流整定的，它不能保护线路全长。
零序保护的Ⅱ段是与保护安装处相邻线路零序保护的Ⅰ段相配合整定的，它不仅能保护本线路的全长，而且可以延伸至相邻线路。
零序保护的Ⅲ段与相邻线路的Ⅱ段相配合，是Ⅰ、Ⅱ段的后备保护。
Ⅳ段则一般作为Ⅲ段的后备保护。
5.由电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。
电流速断保护是靠动作电流的整定获得选择性；过电流保护是靠上下级保护动作时间的配合获得选择性；限时电流速断保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。
6.反应线路两侧的电气量可以快速、可靠地区分本线路对快速切出故障的要求。
为此需要将线路一侧的电气量信息传到另一侧去，两侧的电气量同事比较、联合工作，也就是说在线路的两侧之间发生纵向关系，即称纵联保护。
两端比较的电气量可以是电流幅值、电流相位和流过两端的功率方向等。
完整的纵联保护包括两端保护装置、通信设备和通信通道。
7.(1)必须保证功率方向继电器具有良好的方向性，即正方向发生任何类型的短路故障时，继电器都能动作，而反方向短路故障时不动作。
(2)尽量使功率方向继电器在正向短路故障时具有较高的灵敏性。
8.变压器励磁涌流的主要特点是：(1) 变压器励磁涌流包含有很大成分的非周期分量（对称涌流除外）；(2)变压器励磁涌流包含有大量的高次谐波，而以二次谐波为主；(3)变压器励磁涌流波形之间出现间断。
在变压器纵差保护中防止励磁涌流影响的方法是:(1)针对变压器励磁涌流的非周期分量，采用速饱和变流器BLH；(2)针对变压器励磁涌流的波形之间出现间断，鉴别短路电流和励磁涌流波形的差别；(3)针对变压器励磁涌流包含有大量的高次谐波，而以二次谐波为主的特点，利用二次谐波制动等，都可以在变压器纵差保护中防止励磁涌流的影响。
9.潜供电流是指单跳后健全相电势经相间藕合电容向故障点提供的短路电流及健全相负荷电流经相间互感在故障相产生的感应电势通过对地电容向故障点提供的短路电流。
由于存在潜供电流，使短路点电弧熄灭时间、介质绝缘恢复时间增大，相应单相重合闸延时较三相重合闸延时增大。
10.发生短路故障时，各段母线电压降低，导致电动机被制动，在故障切除后电压恢复时，电动机重新恢复正常运行的过程，即电动机的自起动。
如果在过电流保护中不考虑电动机自起动系数时，在自起动的过程中的不正常运行电流有可能大于保护装置的起动电流而产生误动作。
11.当被保护线路发生故障时，保护装置有选择地将故障线路切除，与此同时重合闸动作，重合一次，若重合于永久性故障时，保护装置立即以不带时限、无选择地动作再次断开断路器。
这种保护装置叫做重合闸后加速。
优点：第一次有选择性切除故障，不扩大停电范围；保证永久性故障能瞬时切除，并仍有选择性；不受网络结构和符合条件的限制。
缺点：每个断路器都需装设一套重合闸；第一次切除故障可能带有延时。
12.1）差动回路是由一个母线大差动和几个各段母线小差动所组成的；2）大差动指除母联开关和分段开关以外的母线上所有其余支路电流所构成的差动回路；3）某段母线小差动是指与该段母线相连接的各支路电流构成的差动回路，其中包括了与该段母线相关联的母联开关和分段开关；4）大差动判别母线故障，小差动判别故障母线。
13.振荡中心位于保护范围的正方向时，若测量阻抗轨迹进入阻抗继电器动作区，阻抗继电器将受振荡影响而周期性误动作；阻抗继电器将受振荡影响的程度与阻抗继电器的动作特性有关；阻抗继电器动作特性在复平面上沿振荡轨迹方向的动作区域面积越大，受振荡的影响也越大；而且越靠近振荡中心，影响就越大；振荡中心在保护范围外或保护范围的反方向，则不受影响；若保护动作时限大于系统振荡周期，保护也不受系统振荡影响。
14.高频通道主要有以下元件组：阻波器、结合电容器、连接滤波器以及收高频收、发信机。
各元件主要作用如下：阻波器：阻止高频信号，通过工频信号；结合电容器：与连接滤波器共同起作用阻止工频信号，通过高频信号；连接滤波器：与结合电容器共同组成一个四端网络的“带通滤波器”，起隔离作用；高频收、发信机：发送和接收信号。
15.根据继电保护装置在电力系统中所担负的任务，继电保护装置必须满足以下四个基本要求：选择性、速动性、灵敏性、可靠性。
16.（1）当测量阻抗Zm的阻抗角不同时,方向阻抗继电器的起动阻抗也不相同。
（2）方向阻抗继电器在第三象限无动作区。
17.区别:零序电流灵敏I段与零序电流不灵敏I段的定值整定原则不同，动作灵敏度不同零序电流灵敏I段动作灵敏度高，作为全相运行、发生接地故障时的接地保护，非全相运行时需退出运行；零序电流不灵敏I段的动作灵敏度低，作为非全相运行、发生接地故障时的接地保护。
18.短路时通过该保护的短路电流为最大/最小的可能运行方式,称为系统最大/最小运行方式。
在电流保护整定/校验时各选择最大/最小运行方式。
19.三段式保护中只有I段是瞬时保护线路的，但为了避免在相邻线路出口处发生故障时与相邻速断保护引起选择性冲突，故I段瞬时保护应躲开线路末端发生的最大短路电流，保证选择性，所以三段式保护不能瞬时保护线路全长。
20.大接地电流系统单相接地故障时故障电流大，也有较大的零序电流，故障相电压降低，非故障相电压基本不变。
小接地电流系统单相接地故障时，不能形成短路电流通路，零序电流较小，故障相电压降低，非故障相电压将升高至线电压。
故大接地电流系统可以采用零序三段电流保护，小接地电流系统可以采用零序功率方向保护。
21.比较测量元件、逻辑判断元件、执行输出元件三部分构成。
作用：比较测量元件：测量通过被保护的电力元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判断保护装置是否应该启动。
逻辑测量元件：根据测量比较元件输出的逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。
执行输出元件：根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
22.线路的纵联保护是当线路发生故障时，使两侧开关同时快速跳闸的一种保护装置，是线路的主保护。
它以线路两侧判别量的特定关系作为判据。
即两侧均将判别量借助通道传输到对侧，然后，两侧分别安装对侧与本侧判别量之间的关系来判别区内故障或区外故障。
