第三章 锅炉燃烧控制系统PPT课件
合集下载
锅炉燃烧设备 教学PPT课件
第四节 链条炉排
一、链条炉排的结构 链条炉排的外形好像皮带运输机，链条炉排的种类很多，按其结构型式
一般可分链带式、横梁式和鳞片式三种。 1、链带式炉排 链带式炉排属于轻型炉排，炉排片分为主动炉排片和从动炉排片两种，
主动炉排片担负传递整个炉排运动的拉力，因此其厚度比从动炉排片厚，由可锻 铸铁制成。直接与前轴上的三个链轮相啮合。从动炉排片，由于不承受拉力，可 由强度低的普通灰口铸铁制成。
4、大快轻型链带式炉排 大块轻型链带式链条炉排是目前国内出现的一种新型炉排。 其主要特点是：
（1）工作可靠。 （2）重量轻。 （3）便于装卸。 （4）漏煤少。
二、链条炉排的燃烧特点 链条炉排的着火条件较差。煤的着火主要依靠炉膛火焰和拱的辐射热，因
而上面的煤先着火，然后逐步向下并且由后向前燃烧。 1、炉拱 炉墙向炉膛内突出的部分称为炉拱。炉拱的主要作用是储蓄热量，调整燃
第五节 倾斜往复炉排
一、倾斜往复炉排的结构 倾斜往复炉排有两种，一种是较普遍的一般倾斜往复炉排，另一种是最近
几年发展起来的水冷往复炉排。 一般倾斜式往复炉排主要由固定炉排片、活动炉排片、传动机构和往复机
构等部分组成。 倾斜往复炉排炉和链条炉一样，为使煤顺利着火和加强炉内气体混合，也
需要布置炉拱。 二、倾斜往复炉排炉的燃烧特点 倾斜往复炉排炉的燃烧情况与链条炉相似，也采用分段送风和适当加入二
（3）筒式球磨机 筒式球磨机一般简称为球磨机，其结构主要由筒壳、钢球、电动机和减带
机构组成。 筒式球磨机的优点是，补充钢球不用停机，运动可靠，维护检修方便，使
用寿命长。缺点是，运转时噪单大，制粉系统复杂。 2、制粉系统 球磨机的制粉系统有储仓式和直吹式两种。 （1）储仓式制粉系统 （2）直吹式制粉系统 二、喷燃器及其布置形式 1、喷燃器的结构 喷燃器的作用是将制粉系统送来的煤粉和空气喷入炉膛，并使它们得到良
锅炉燃烧控制系统教学
ห้องสมุดไป่ตู้
控制特点
当燃料主控投自动时，燃料调节器的入 口偏差等于限制后的锅炉主控指令减去进 入锅炉的总燃料量。燃料偏差经过PI调节 器后形成自动方式下的燃料主控指令，该 指令同时送至所有运行磨煤机容量风门控 制回路，形成运行磨煤机容量风门开度的 设定值。
燃料主控输出回路是一个单回路多输出 控制系统，即一台调节器控制多台执行 器的系统。为了达到每台执行器分别投 自动时均能实现无扰动切换，系统中设 置了平衡与增益调整块BALANCER。平 衡与增益调整块BALANCER 的输出并行 地送到所有运行磨煤机容量风门分操控 制回路。
磨煤机在运行中，通常希望磨煤机出力同 输入到磨煤机的原煤量保持平衡。因此，系 统还引入了磨煤机总的一次风量同给煤机总 的给煤量之间的修正控制，以确保磨煤机内 煤位维持在最佳状态，使燃烧控制系统的风 /煤比保持恒定。不投油时进入锅炉的燃料 量以四台磨煤机的一次风量之和表示。为了 使炉内形成富氧燃烧，控制回路设计有锅炉 主控指令对总风量反馈信号的交叉限制。
A磨煤机出口风粉 温度两侧平均值
M/A站切手动
-
Δ + V≯
ATA
+
-
Δ
ATA
A磨煤机右侧 容量风量控制
f(x)
A磨煤机热风档板 控制指令
f(x)
A磨煤机冷风档板 控制指令
图3-2 磨煤机A出口风粉混合物温度控制
磨煤机出口温度设定值由运行人员在 操作站上手动设定（出口温度一般控制在 70～90℃范围内变化）。
因为选用的是双进双出磨煤机，故每 台磨煤机容量风门分左、右两侧，两侧 分别设立独立的M/A操作站。
在磨煤机A～D容量风门的各分操控制 回路中，还设置了由加法块∑、速率限 制块Ⅴ≯组成的偏置调整回路，运行人 员可以手动调整各自的偏置大小，使每 个磨组供给的燃料量与燃料请求指令相 适应，偏置值调整范围约为正负10%。
控制特点
当燃料主控投自动时，燃料调节器的入 口偏差等于限制后的锅炉主控指令减去进 入锅炉的总燃料量。燃料偏差经过PI调节 器后形成自动方式下的燃料主控指令，该 指令同时送至所有运行磨煤机容量风门控 制回路，形成运行磨煤机容量风门开度的 设定值。
燃料主控输出回路是一个单回路多输出 控制系统，即一台调节器控制多台执行 器的系统。为了达到每台执行器分别投 自动时均能实现无扰动切换，系统中设 置了平衡与增益调整块BALANCER。平 衡与增益调整块BALANCER 的输出并行 地送到所有运行磨煤机容量风门分操控 制回路。
磨煤机在运行中，通常希望磨煤机出力同 输入到磨煤机的原煤量保持平衡。因此，系 统还引入了磨煤机总的一次风量同给煤机总 的给煤量之间的修正控制，以确保磨煤机内 煤位维持在最佳状态，使燃烧控制系统的风 /煤比保持恒定。不投油时进入锅炉的燃料 量以四台磨煤机的一次风量之和表示。为了 使炉内形成富氧燃烧，控制回路设计有锅炉 主控指令对总风量反馈信号的交叉限制。
A磨煤机出口风粉 温度两侧平均值
M/A站切手动
-
Δ + V≯
ATA
+
-
Δ
ATA
A磨煤机右侧 容量风量控制
f(x)
A磨煤机热风档板 控制指令
f(x)
A磨煤机冷风档板 控制指令
图3-2 磨煤机A出口风粉混合物温度控制
磨煤机出口温度设定值由运行人员在 操作站上手动设定（出口温度一般控制在 70～90℃范围内变化）。
因为选用的是双进双出磨煤机，故每 台磨煤机容量风门分左、右两侧，两侧 分别设立独立的M/A操作站。
在磨煤机A～D容量风门的各分操控制 回路中，还设置了由加法块∑、速率限 制块Ⅴ≯组成的偏置调整回路，运行人 员可以手动调整各自的偏置大小，使每 个磨组供给的燃料量与燃料请求指令相 适应，偏置值调整范围约为正负10%。
《锅炉自动控制系统》课件
神经网络控制算法
模拟人脑神经元网络，自适应学习和优化控制策 略，处理复杂的非线性过程。
人机界面
监控界面
实时显示锅炉的运行状态、控制参数和报警信息，方便操作人员 监控。
操作界面
提供控制按钮、输入框和菜单等交互元素，支持操作人员对控制系 统进行操作。
报表界面
生成各种运行报表，如日报表、月报表和年报表，便于分析和总结 。
03
严格控制锅炉的运行参 数，避免超压、超温等 危险情况。
04
保持工作场所整洁，避 免杂物堆积，确保安全 通道畅通。
常见故障与排除方法
01
02
03
04
控制系统失灵
检查控制线路是否连接良好， 元件是否损坏，及时修复或更
换。
锅炉压力异常
检查压力传感器是否正常，调 整压力调节阀，确保压力在正
常范围内。
温度控制不稳定
建立设备维护档案，记录设备 的运行状况和维护情况，以便
及时发现问题并处理。
THANK YOU
感谢各位观看
《锅炉自动控制系统》PPT课件
目录
• 锅炉自动控制系统概述 • 锅炉自动控制系统硬件 • 锅炉自动控制系统软件 • 锅炉自动控制系统应用与案例 • 锅炉自动控制系统安全与维护
01
锅炉自动控制系统概述
定义与功能
定义
锅炉自动控制系统是指利用自动化技 术实现对锅炉运行过程的自动控制， 以达到提高效率、安全可靠、节能环 保等目的。
功能
自动控制锅炉的运行状态，包括温度 、压力、水位等参数，实现自动化调 节和远程监控，提高生产效率和安全 性。
系统组成与结构
系统组成
锅炉自动控制系统主要由传感器、执行器、控制器、人机界面等部分组成。
模拟人脑神经元网络，自适应学习和优化控制策 略，处理复杂的非线性过程。
人机界面
监控界面
实时显示锅炉的运行状态、控制参数和报警信息，方便操作人员 监控。
操作界面
提供控制按钮、输入框和菜单等交互元素，支持操作人员对控制系 统进行操作。
报表界面
生成各种运行报表，如日报表、月报表和年报表，便于分析和总结 。
03
严格控制锅炉的运行参 数，避免超压、超温等 危险情况。
04
保持工作场所整洁，避 免杂物堆积，确保安全 通道畅通。
常见故障与排除方法
01
02
03
04
控制系统失灵
检查控制线路是否连接良好， 元件是否损坏，及时修复或更
换。
锅炉压力异常
检查压力传感器是否正常，调 整压力调节阀，确保压力在正
常范围内。
温度控制不稳定
建立设备维护档案，记录设备 的运行状况和维护情况，以便
及时发现问题并处理。
THANK YOU
感谢各位观看
《锅炉自动控制系统》PPT课件
目录
• 锅炉自动控制系统概述 • 锅炉自动控制系统硬件 • 锅炉自动控制系统软件 • 锅炉自动控制系统应用与案例 • 锅炉自动控制系统安全与维护
01
锅炉自动控制系统概述
定义与功能
定义
锅炉自动控制系统是指利用自动化技 术实现对锅炉运行过程的自动控制， 以达到提高效率、安全可靠、节能环 保等目的。
功能
自动控制锅炉的运行状态，包括温度 、压力、水位等参数，实现自动化调 节和远程监控，提高生产效率和安全 性。
系统组成与结构
系统组成
锅炉自动控制系统主要由传感器、执行器、控制器、人机界面等部分组成。
《锅炉原理》讲稿PPT
德国鲁齐循环流化床锅炉
1、炉膛
其特点是采用高循环倍率，高温旋风分离器和外置流化床热交换器。虽然外置流化床热交换器的采用使这种锅炉略显复杂，但也使这种锅炉的床温调节更加简便，过热器/再热器的布置更为灵活。目前这种循环流化床锅炉最大容量的锅炉是法国阿尔斯通斯登工业公司制造的，装在普罗旺斯电厂配250MW机组的700t/h亚临界压力循环流化床锅炉。
35吨链条炉
35吨煤粉炉
锅炉三大系统：
1）燃烧供给系统 2）汽水系统 3）空气、烟气系统
1-2锅炉的参数
一、锅炉容量（额定蒸发量） 锅炉在设计蒸汽参数和保证效率下最大连续蒸发量。Kg/s t/h 二、蒸汽参数 锅炉出口处蒸汽压力（MP)和温度（℃） 三、给水温度 进省煤器的给水温度。 动力中压锅炉给水温度：150 ℃或170 ℃ 动力高压锅炉给水温度：215℃ 动力亚临界锅炉给水温度：260 ℃ （表1-1参数）
二.经济性指标
1.锅炉效率：锅炉的有效利用热量与输入热量的百分比. ηgl=Q1/Qr×100% (30万机组,设计效率92%,保证效率89%,一般为90%) 2.钢材使用率 锅炉每小时产生一吨蒸汽所用钢材吨数. 2.5-5t/t/h
§1-5 锅炉发展的趋势
发展趋势： 1、大容量：容量增大一倍,每t/h的金属用量减少5~20%。 2、高参数：参数提高一档,经济性提高2%. 3、再热机组：一次再热,提高经济性4~5%. 目前我国多采用亚临界压力,温度多采用540℃,主要是考虑设备工作的可靠性.
§1-6工业锅炉型号表示方法
按照标准规定方法编制： △△ △ ××－××／××－× （1）（2）(3) (4) (5) (6) （1）：总体型式代号 （2）：燃烧设备代号 （3）：额定热功率或额定蒸发量 （4）：额定争气压力或允许工作压力 （5）：过热蒸汽温度或出/进水温度 （6）：燃料种类代号
1、炉膛
其特点是采用高循环倍率，高温旋风分离器和外置流化床热交换器。虽然外置流化床热交换器的采用使这种锅炉略显复杂，但也使这种锅炉的床温调节更加简便，过热器/再热器的布置更为灵活。目前这种循环流化床锅炉最大容量的锅炉是法国阿尔斯通斯登工业公司制造的，装在普罗旺斯电厂配250MW机组的700t/h亚临界压力循环流化床锅炉。
35吨链条炉
35吨煤粉炉
锅炉三大系统：
1）燃烧供给系统 2）汽水系统 3）空气、烟气系统
1-2锅炉的参数
一、锅炉容量（额定蒸发量） 锅炉在设计蒸汽参数和保证效率下最大连续蒸发量。Kg/s t/h 二、蒸汽参数 锅炉出口处蒸汽压力（MP)和温度（℃） 三、给水温度 进省煤器的给水温度。 动力中压锅炉给水温度：150 ℃或170 ℃ 动力高压锅炉给水温度：215℃ 动力亚临界锅炉给水温度：260 ℃ （表1-1参数）
二.经济性指标
1.锅炉效率：锅炉的有效利用热量与输入热量的百分比. ηgl=Q1/Qr×100% (30万机组,设计效率92%,保证效率89%,一般为90%) 2.钢材使用率 锅炉每小时产生一吨蒸汽所用钢材吨数. 2.5-5t/t/h
§1-5 锅炉发展的趋势
发展趋势： 1、大容量：容量增大一倍,每t/h的金属用量减少5~20%。 2、高参数：参数提高一档,经济性提高2%. 3、再热机组：一次再热,提高经济性4~5%. 目前我国多采用亚临界压力,温度多采用540℃,主要是考虑设备工作的可靠性.
§1-6工业锅炉型号表示方法
按照标准规定方法编制： △△ △ ××－××／××－× （1）（2）(3) (4) (5) (6) （1）：总体型式代号 （2）：燃烧设备代号 （3）：额定热功率或额定蒸发量 （4）：额定争气压力或允许工作压力 （5）：过热蒸汽温度或出/进水温度 （6）：燃料种类代号
《锅炉燃烧控制系统》课件
04
05
燃烧控制系统的应用与案 例分析
燃烧控制系统在工业锅炉中的应用
工业锅炉是燃烧控制系统的重要应用领域之一，通过采用先进的燃烧控 制系统，可以提高锅炉的燃烧效率、降低能耗和减少污染物排放。
工业锅炉的燃烧控制系统通常包括燃料供应系统、空气供应系统、燃烧 器控制系统等，通过协调控制这些系统，实现锅炉的稳定燃烧和高效运
03
根据燃烧方式，可分为 层燃炉、室燃炉、循环 流化床炉等。
04
根据用途，可分为工业 锅炉和电站锅炉等。
03
燃烧控制系统的工作原理
控制系统的基本组成
01
02
03
04
传感器
用于检测锅炉运行状态和燃烧 参数，如温度、压力、流量等
。
控制器
根据传感器采集的数据进行计 算和控制，输出控制信号。
执行器
根据控制信号调节燃烧设备的 运行，如调节阀、电机等。
04
燃烧控制系统的关键技术
燃烧控制技术
燃料控制
根据锅炉的负荷需求，调整进入锅炉的燃料 量，确保锅炉稳定运行。
燃烧效率优化
通过调整燃料和空气的配比，提高燃烧效率 ，降低能耗。
点火与火焰监测
自动点火并监测火焰状态，防止锅炉熄火， 确保安全运行。
排放控制
控制燃烧过程，减少有害气体和颗粒物的排 放。
温度控制技术
燃烧反应过程中，燃料与空气中的氧气发生化学反应，释放出能量，同时生成废气 和灰渣。
锅炉燃烧系统通过合理组织燃烧，提高燃烧效率，降低污染物排放，实现能源的高 效利用。
锅炉燃烧系统的组成
锅炉燃烧系统主要由燃烧 器、炉膛、送风系统、排 烟系统、灰渣排放系统等 组成。
燃烧器是燃烧系统的核心 部件，负责提供燃料和空 气的混合物，并组织燃烧 过程。
05
燃烧控制系统的应用与案 例分析
燃烧控制系统在工业锅炉中的应用
工业锅炉是燃烧控制系统的重要应用领域之一，通过采用先进的燃烧控 制系统，可以提高锅炉的燃烧效率、降低能耗和减少污染物排放。
工业锅炉的燃烧控制系统通常包括燃料供应系统、空气供应系统、燃烧 器控制系统等，通过协调控制这些系统，实现锅炉的稳定燃烧和高效运
03
根据燃烧方式，可分为 层燃炉、室燃炉、循环 流化床炉等。
04
根据用途，可分为工业 锅炉和电站锅炉等。
03
燃烧控制系统的工作原理
控制系统的基本组成
01
02
03
04
传感器
用于检测锅炉运行状态和燃烧 参数，如温度、压力、流量等
。
控制器
根据传感器采集的数据进行计 算和控制，输出控制信号。
执行器
根据控制信号调节燃烧设备的 运行，如调节阀、电机等。
04
燃烧控制系统的关键技术
燃烧控制技术
燃料控制
根据锅炉的负荷需求，调整进入锅炉的燃料 量，确保锅炉稳定运行。
燃烧效率优化
通过调整燃料和空气的配比，提高燃烧效率 ，降低能耗。
点火与火焰监测
自动点火并监测火焰状态，防止锅炉熄火， 确保安全运行。
排放控制
控制燃烧过程，减少有害气体和颗粒物的排 放。
温度控制技术
燃烧反应过程中，燃料与空气中的氧气发生化学反应，释放出能量，同时生成废气 和灰渣。
锅炉燃烧系统通过合理组织燃烧，提高燃烧效率，降低污染物排放，实现能源的高 效利用。
锅炉燃烧系统的组成
锅炉燃烧系统主要由燃烧 器、炉膛、送风系统、排 烟系统、灰渣排放系统等 组成。
燃烧器是燃烧系统的核心 部件，负责提供燃料和空 气的混合物，并组织燃烧 过程。
燃烧过程自动控制系统ppt课件
(2)燃烧过程的三个调节系统，一般可以有1、2、3三种组合方案， 如图7-16所示。这几种调节方案的最终调节结果并无差别，主要动 作的先后次序略有不同。
图7-16 燃烧调节系统组合示意图
三、汽压调节对象的生产流程及其动态特性
汽压调节对象生产流程示意如图7-17(b)所示。燃 料与相应的送风量进入炉膛，燃料燃烧产生的热量被布 置在炉膛四周的蒸发受热面吸收而产生蒸汽，蒸汽流经 过热器加热成过热蒸汽，过热蒸汽由蒸汽管道送入汽轮 机做功。
§7-3燃烧过程自动控制系统分析
一、燃烧过程自动调节的任务
锅炉燃烧过程自动调节的目的在于使进入锅炉的燃烧 的燃烧热量与锅炉的蒸汽负荷要求相适应，同时保证锅 炉燃烧过程安全经济地运行。因此，当负荷改变时，锅 炉将需要进行燃烧的调整。
锅炉燃烧调节需要包括下列几项内容： 1、燃料量调节 2、送风量调节 3、引风量调节
汽压对象之所以有自平衡能 力是因为汽压升高后，汽机调门 开度不动，而汽机的进汽量DT相 应地增加，自发地限制了汽压的 升高。汽包压力Pd与主蒸汽压力 PT之差△P是随着蒸汽流量增加 而增大的，因此△P2＞△P1。
∆P1 ∆µB
∆P2
µB
0
t
DT
0 Pd,PT
T
t Pd PT
t 0
τB
图 9-5 燃烧率扰动时汽压的阶跃响应曲线 (µT)不变
2．负荷扰动下汽压控制对象的动态特性
⑴在μT扰动时：
在μT扰动下汽包压力控制对象为一阶惯性环节,主蒸汽压力控制对 象为比例环节和一阶惯性环节的并联环节，阶跃响应曲线：
⑵在DT扰动时：
第三节 燃烧过程控制信号的测取 The Collection of Control Signal
图7-16 燃烧调节系统组合示意图
三、汽压调节对象的生产流程及其动态特性
汽压调节对象生产流程示意如图7-17(b)所示。燃 料与相应的送风量进入炉膛，燃料燃烧产生的热量被布 置在炉膛四周的蒸发受热面吸收而产生蒸汽，蒸汽流经 过热器加热成过热蒸汽，过热蒸汽由蒸汽管道送入汽轮 机做功。
§7-3燃烧过程自动控制系统分析
一、燃烧过程自动调节的任务
锅炉燃烧过程自动调节的目的在于使进入锅炉的燃烧 的燃烧热量与锅炉的蒸汽负荷要求相适应，同时保证锅 炉燃烧过程安全经济地运行。因此，当负荷改变时，锅 炉将需要进行燃烧的调整。
锅炉燃烧调节需要包括下列几项内容： 1、燃料量调节 2、送风量调节 3、引风量调节
汽压对象之所以有自平衡能 力是因为汽压升高后，汽机调门 开度不动，而汽机的进汽量DT相 应地增加，自发地限制了汽压的 升高。汽包压力Pd与主蒸汽压力 PT之差△P是随着蒸汽流量增加 而增大的，因此△P2＞△P1。
∆P1 ∆µB
∆P2
µB
0
t
DT
0 Pd,PT
T
t Pd PT
t 0
τB
图 9-5 燃烧率扰动时汽压的阶跃响应曲线 (µT)不变
2．负荷扰动下汽压控制对象的动态特性
⑴在μT扰动时：
在μT扰动下汽包压力控制对象为一阶惯性环节,主蒸汽压力控制对 象为比例环节和一阶惯性环节的并联环节，阶跃响应曲线：
⑵在DT扰动时：
第三节 燃烧过程控制信号的测取 The Collection of Control Signal
《锅炉的燃烧系统》ppt课件
1〕直流式熄灭器的布置方式
2〕旋流熄灭器的布置方式：
(a)前墙布置 (b)两面墙布置 (c) 半开炉膛对冲 (d)炉底布置
3、直流式煤粉熄灭器
直流熄灭器通常由一列矩形或圆形 喷口组成。煤粉气流和热空气从喷口射 出后，构成直流射流。
直流射流的主要特点是沿流动方向 的速度衰减比较慢，具有比较稳定射流 中心区，且一次风和二次风的后期混合 比较强。
〔2〕一次风速
一次风速过高，会推迟着火，引 起熄灭不稳定。当一次风速大于火焰 传播速度时，就会吹灭火焰或者引起 “脱火〞。一次风速过低，对稳定熄 灭和防止结渣也是不利的。
〔3〕一次风温
一次风温对煤粉气流的着火、熄 灭速度影响较大。提高一次风温，可 降低着炽热，使着火位置提早，还能 在低负荷运转时稳定熄灭。提高热风 温度是提高煤粉着火速度和着火稳定 性的必要措施之一。
CE公司直流式煤粉熄灭器
浓淡熄灭器原理
1. 所谓浓淡熄灭器，就是采用将煤 粉——空气混合物气流，即一次风气流 分别成富粉流和贫粉流两股气流，这样 可在一次风总量不变的前提下提高富粉 流中的煤粉浓度。
2. 富粉流中燃料在过量空气系数 远小于1的条件下熄灭，贫粉流中燃料 那么在过量空气系数大于或接近1的条 件下熄灭，两股气流合起来使熄灭器出 口的总过量空气系数仍坚持在合理的范 围内。
摆动式熄灭器的摆动机构
8〕程度浓淡熄灭器
浓淡熄灭器利用离心力或惯性力将一次风煤粉气流分 成富粉流和贫粉流两股气流，分别经过不同喷口进入炉膛 内熄灭。
这样，可在一次风总量不变的条 件下，分别出一股高煤粉浓度的富粉 流。由于高浓度煤粉气流具有良好的 着火和稳燃性，因此它不需求特别强 的热回流。
这样，不仅实现强化着火在技术 上简单易行，还可防止热回流强度带 来的弊端。这样熄灭器有较宽的煤种 顺应性，不仅用于燃用高灰分劣质烟 煤和高水分褐煤，也用于燃用无烟煤 和贫煤。
煤粉锅炉燃烧控制系统42页PPT
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank youFra bibliotek煤粉锅炉燃烧控制系统
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
锅炉原理课件(PPT)
燃烧器的种类和结构
燃烧器的特点和应用
燃烧器的维护和保养
燃烧器的工作原理
炉膛的结构和设计原则
炉膛的作用：提供燃烧空间，保证燃料充分燃烧
设计原则：保证强度、耐火、防爆、节能等要求
炉膛的结构：包括炉墙、炉顶和炉底三个部分
燃烧调整和优化
燃烧器风量调整
燃料和空气混合方式
燃料和空气比例调整
燃烧器布置和投运数量
汇报人：
,a click to unlimited possibilities
锅炉原理课件
CONTENTS
目录
锅炉的基本知识
锅炉的燃烧系统
锅炉的辅助设备
锅炉的运行和维护
锅炉的水循环系统
锅炉的设计和发展趋势
锅炉的基本知识
锅炉的定义和分类
锅炉是一种利用燃料燃烧产生热能，将水加热成为热水或蒸汽的机械设备。
注意事项：定期检查水位、压力、温度等参数，确保安全运行
维护内容：定期清洗锅炉内部、检查锅炉附件、更换磨损部件等
正否具备运行条件
启动：按照操作规程进行启动
运行中监控：监控水位、压力、温度等参数，确保正常运行
停炉保养：定期进行维护保养，延长锅炉使用寿命
常见故障及排除方法
排烟过程：烟气经过除尘、脱硫等处理后，通过烟囱排入大气中
控制系统：锅炉控制系统能够监测和调节锅炉的运行状态，确保安全、稳定的运行。
锅炉的主要性能指标
蒸发量：锅炉每小时所产生的蒸汽量
热效率：锅炉的热能利用率
燃料消耗量：每小时所消耗的燃料量
蒸汽参数：蒸汽的压力和温度
锅炉的燃烧系统
燃烧器的构造和工作原理
旋涡泵：流量小，扬程高，结构简单，价格便宜
离心泵：结构简单，流量大，扬程低
第三节-锅炉自动控制PPT
图12–6是比例控制系统方框图。图12–7是比例控 制
系统结构图。该调节系统的基本组成部分是一个压力比 例调节器YBT和一个由比例调节器控制的电动比例操作 器DBC，同时调节回油阀和风门挡板。
图12–8是压力比例调节器的原理图。
12
图12-6 比例控制系统方框图
13
图12-7 比例控制系统结构图
程序控制系统
在程序控制系统中，其主要元件包括信号发送
器、时序控制器，点火变压器及点火电极和火焰传
感器。
19
辅助锅炉的时序控制框图
20
2.燃烧控制部件
（1）信号发讯器
信号发送器包括手动信号发送器和自动信号发送器。 前者一般采用按钮和选择开关。后者采用各种自动继
电器（俗称开关），如压力继电器、温度继电器、液位 继电器等。用它们来接通或断开控制电路，以完成程序 控制的起动和停止。
锅炉的自动控制
1
锅炉控制系统概述
船舶辅锅炉是船舶动力装置的重要组 成部分。在柴油机提供推进动力的船舶上， 蒸汽主要用于加热燃油、滑油、水以及提 供各种生活用汽。
对于小型辅锅炉，对蒸汽参数的稳定 性要求不高，一般采用双位控制或比例调 节，允许蒸汽压力在设定范围内波动，实 现有差调节。
对于大容量的油轮辅锅炉，因为加热 货油、驱动货油泵、蒸汽辅机以及洗舱的 需要，多采用比例--积分环节，使蒸汽压力2
其特点主要是除了设置一个具有相当于锅炉
高负荷喷油量的主喷油器外，还配置了一个
相当于锅炉低负荷喷油量的辅助喷油器（甚
至还有主喷油器带两个可切换使用的喷油
器），辅助喷油器一般兼作点火喷油器，各
喷油器配合不同的风量运行时，可有不同的
产汽量。采用多位调节系统可以使锅炉不须
系统结构图。该调节系统的基本组成部分是一个压力比 例调节器YBT和一个由比例调节器控制的电动比例操作 器DBC，同时调节回油阀和风门挡板。
图12–8是压力比例调节器的原理图。
12
图12-6 比例控制系统方框图
13
图12-7 比例控制系统结构图
程序控制系统
在程序控制系统中，其主要元件包括信号发送
器、时序控制器，点火变压器及点火电极和火焰传
感器。
19
辅助锅炉的时序控制框图
20
2.燃烧控制部件
（1）信号发讯器
信号发送器包括手动信号发送器和自动信号发送器。 前者一般采用按钮和选择开关。后者采用各种自动继
电器（俗称开关），如压力继电器、温度继电器、液位 继电器等。用它们来接通或断开控制电路，以完成程序 控制的起动和停止。
锅炉的自动控制
1
锅炉控制系统概述
船舶辅锅炉是船舶动力装置的重要组 成部分。在柴油机提供推进动力的船舶上， 蒸汽主要用于加热燃油、滑油、水以及提 供各种生活用汽。
对于小型辅锅炉，对蒸汽参数的稳定 性要求不高，一般采用双位控制或比例调 节，允许蒸汽压力在设定范围内波动，实 现有差调节。
对于大容量的油轮辅锅炉，因为加热 货油、驱动货油泵、蒸汽辅机以及洗舱的 需要，多采用比例--积分环节，使蒸汽压力2
其特点主要是除了设置一个具有相当于锅炉
高负荷喷油量的主喷油器外，还配置了一个
相当于锅炉低负荷喷油量的辅助喷油器（甚
至还有主喷油器带两个可切换使用的喷油
器），辅助喷油器一般兼作点火喷油器，各
喷油器配合不同的风量运行时，可有不同的
产汽量。采用多位调节系统可以使锅炉不须
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 锅炉燃烧控制系统
§3-1 概 述
2
North China Electric Power University
第三章 锅炉燃烧控制系统

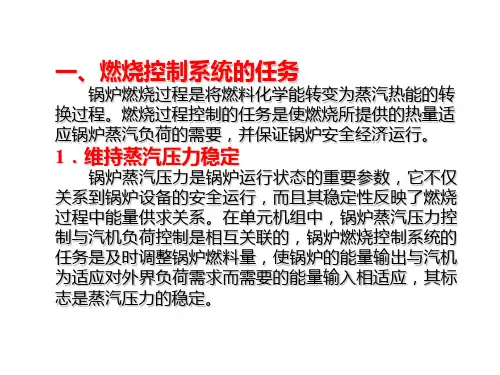

一、燃烧控制系统的基本任务 电站锅炉燃烧过程实质是将燃料化学能转变为蒸汽
热能的能量形式转换过程。燃烧过程控制的根本任务是 使燃烧所提供的热量适应锅炉蒸汽负荷的需要，并保证 锅炉安全经济运行。 1．维持蒸汽压力稳定
North China Electric Power University
第三章 锅炉燃烧控制系统
第三章 锅炉燃烧控制系统
§3.1 锅炉燃烧过程概述 §3.2 中储式锅炉燃烧控制策略 §3.3 中储式锅炉燃烧控制系统实例§3.4 直吹式锅炉燃烧控制策略 §3.5 直吹式锅炉燃烧控制系统实例
1
North China Electric Power University
4
North China Electric Power University
第三章 锅炉燃烧控制系统
锅炉燃烧过程的上述三项控制任务是不可分开的， 它的三个被控参数（被调量）（即蒸汽压力、过剩空气 系数或最佳含氧量、炉膛压力）与三个调节量（即燃料 量、送风量、引风量）间存在着关联。因此燃烧控制系 统内的各子系统应协调动作，共同完成其控制任务。
第三章 锅炉燃烧控制系统
从控制特性角度来看，直流锅炉与汽包锅炉的主要不 同点表现在燃水比例的变化，引起锅炉内工质储量的变 化，从而改变各受热面积比例。影响锅炉内工质储量的 因素很多，主要有外界负荷、燃料流量和给水流量。保 持燃料量与给水流量之间比值关系不变，保证过热汽温 为额定值。
1．微过热汽温(中间点温度)动态特性
3
North China Electric Power University
2．保证燃烧过程的经济性
第三章 锅炉燃烧控制系统
保证燃烧过程的经济性是提高锅炉效率的重要方面， 它是通过维持进入炉膛的燃料量与送风量之间的最佳比 值来实现，即在有足够的风量使燃料得以充分燃烧的同 时，尽可能减少排烟造成的热损失。
二、汽压被控对象的动态特性
（1）燃烧率扰动下的汽压动态特性。保持汽机调节阀
开度 T 不变，阶跃变化燃料量M：
WMB (s)
Pb M
K Tbs
MB
1
e
Ms
WMT (s)
PM M
KMT Tbs
1
e
Ms
5
North China Electric Power University
第三章 锅炉燃烧控制系统
燃料量扰动下的汽压对象的动态响应曲线
锅炉蒸汽压力作为表征锅炉运行状态的重要参数， 不仅直接关系到锅炉设备的安全运行，而且其是否稳定 反映了燃烧过程中能量供求关系。在单元机组中，锅炉 蒸汽压力控制与汽机负荷控制是相互关联的，锅炉燃烧 控制系统的任务是及时调整锅炉燃料量，使锅炉的能量 输出与汽机为适应对外界负荷需求而需要的能量输入相 适应，其标志是蒸汽压力的稳定。
T
WTM (s) PM
T
第三章 锅炉燃烧控制系统
KTB Tbs 1
(K1
KTM Tbs
1)
三、燃烧控制系统组成的基本原则 （1）燃烧控制系统在外界负荷需求改变后应立即
改变锅炉的燃料量，维持燃烧过程的能量平衡。然而， 主蒸汽压力对燃料量的响应呈现较大的迟延和惯性， 特别是采用直吹式制粉系统的燃烧过程，如何迅速改 变燃烧率至关重要。
North China Electric Power University
第三章 锅炉燃烧控制系统
（a）燃料量扰动；
（b）给水流量扰动；
图. 微过热汽温动态特性响应曲线
8
North China Electric Power University
第三Байду номын сангаас 锅炉燃烧控制系统
（2）燃烧控制系统应能迅速发现并消除燃料量的自发 扰动，维持主汽压力稳定。
（3）当外界负荷需要改变时，锅炉的送风量和引风量 应与燃料量协调动作，使锅炉燃烧经济性指标及炉膛压 力参数保持平衡，即锅炉燃烧工况的稳定。
（4）对于单元制运行的锅炉允许主汽压力在一定范围 内波动，特别是滑压运行时汽压变动范围更大。故，系 统中有关参数应加以温度和压力的修正，以提高参数测 量的精确性。
9
North China Electric Power University
第三章 锅炉燃烧控制系统
四、直流锅炉的燃水比控制
在直流锅炉中，一次工质在给水泵压力作用下， 经省煤器加热后，进入下辐射区蒸发为湿蒸汽，再经 对流过渡区、上辐射区和对流过热区加热成过热蒸汽， 送至汽轮机。可见，直流锅炉是由各受热面及连接这 些受热面的的管道组成。其汽水流程中没有汽包和锅 内小循环回路。
直流锅炉没有汽包，整个锅炉是由许多管子并联， 然后用联箱连接串联而成。在给水泵的压头作用下， 工质顺序一次通过加热、蒸发和过热受热面。进口工 质为水，出口工质为过热蒸汽。由于没有汽包，所以 在加热和蒸发受热面之间，以及在蒸发和过热受热面 之间都没有固定的分界线。
10
North China Electric Power University
3．维持炉膛压力稳定
锅炉炉膛压力是否稳定反映了燃烧过程中进入炉膛 的风量与流出炉膛的烟气量之间的工质平衡关系。若送 风量大于引风量，炉膛压力升高，太高的压力会造成炉 膛向外喷火；反之，送风量小于引风量炉膛压力下降， 过低的压力会造成漏风而降低炉膛温度，影响炉内燃烧 工况，经济性下降。所以说，炉膛压力是否在允许范围 内变化，关系到锅炉的安全经济运行。
6
North China Electric Power University
第三章 锅炉燃烧控制系统
（2）汽机调门开度扰动下的汽压动态特性 锅炉燃料量不变，汽机调门开度阶跃变化。
汽机调节阀开度扰动下的汽压响应曲线
7
North China Electric Power University
WTB(s) Pb
过热蒸汽温度能正确反映燃水比例的改变，但存在 较大的迟延，通常为 400s左右；因此不能以过热蒸汽 温度作为燃水比例的控制信号，通常采用微过热汽温作 为燃水比例的校正信号。在这个意义下，微过热汽温的 动态特性具有特殊的重要性。微过热汽温在给水流量扰 动和燃料量扰动下具有相似的动态特性，如下图所示。
11
