一维材料是指各种晶须及纤维材料。
目前最活跃的一维材料有一维纳米材料、 光导纤维、碳纤维以及碳化硅晶须等。
一维纳米材料在介观领域和纳米器件研制 方面有着重要的应用前景,光导纤维是最 有生命力的信息传输材料。
碳纤维是复合材料的主要原料,碳化硅晶 须是陶瓷基、树脂基、金属基复合材料的 增强体,受到人们的高度重视,并研制出 满足微电子学、信息、宇航等领域需要的 各种一维材料。
精选课件
6
由于晶体结构完整,晶须不仅具有异乎寻 常的力学性能,而且在电学、光学、磁学、 铁磁性、介电性、传导性、甚至超导性等 方面皆发生显著变化。因此,对晶须的研 究和开发受到高度重视。
20世纪60年代就已开发了近百种晶须实验 品,包括金属、氧化物、碳化物、氮化物、 卤化物等。
精选课件
7
用晶须增强的复合材料具有优异的耐磨损、 滑动性、高的绝缘性及显著的力学增强性 能,成为复合材料领域中的一个重要分支 及最为活跃的研究方向之一。
精选课件
10
(2) 良好的相容性
晶须的尺寸细微, 不影响复合材料成型流动 性,接近于无填充的树脂。晶须可以在高 分子基体中分布得很均匀, 可以使极薄、极 狭小甚至边角部位都能得到增强填充。
精选课件
11
(3) 优良平滑性及化学稳定性
晶须增强工程塑料膨胀系数及成型收缩率 小,有极高的尺寸精度和光洁的平滑表面, 远远超过碳纤维和玻璃纤维增强材料制品。
按照VS机制,晶须的生长首先要满足如下 几个条件:① 氧化或活化气氛;② 含有细 小触媒形核剂;③ 位错的柏氏矢量需与晶 须的轴向平行。
精选课件
14

低维材料的制备及其应用

低维材料的制备及其应用

低维材料的制备及其应用低维材料,是指具有超薄、纳米尺寸,在至少一个维度上具有控制的尺寸和形貌的材料。

常见的低维材料有二维材料和一维材料。

具有二维结构的材料称为二维材料,包括了石墨烯、硼氮化物、过渡金属二硫化物等;而具有一维结构的材料,则被称为一维材料,包括了纳米线、碳纳米管等。

由于低维材料在表面积和生物相容性方面具有巨大的优势,近年来对其研究的热度越来越高。

低维材料的制备及其应用低维材料制备技术的发展经历了很长一段时间,而随着现代化的发展,新的制备技术层出不穷。

下面,我们来介绍一些常见的低维材料制备技术。

1. 石墨烯制备技术石墨烯是最常见的二维材料之一,具有极高的导电性、导热性和机械强度。

目前,最常用的石墨烯制备技术是机械剥离法、化学气相沉积法和热解法。

其中,机械剥离法是最简单的方法,即通过磨砂纸、胶带等手段进行层层剥离,但缺点是产率低;化学气相沉积法是一种通过气相化学反应在基板上形成石墨烯的方法,适用于大面积的制备,但成本较高;热解法则是将无机盐或有机物在高温条件下热解而得,可以制备出高质量的石墨烯,但需要高温环境和特殊设备。

2. 纳米线制备技术纳米线是最常见的一维材料之一,具有良好的电、光学性能和机械强度。

目前,最常见的纳米线制备技术是气相沉积法和溶液合成法。

其中,气相沉积法是通过在气相中加热物质,使其在基板表面进行化学反应而形成纳米线,可以制备出尺寸均一的纳米线;而溶液合成法则是将金属溶液或其他物质溶解在溶剂中,通过控制条件使其形成纳米线,这种方法可以通过直接变化反应条件来控制纳米线的尺寸、形貌和晶格结构。

低维材料的广泛应用主要分为两方面:材料学和器件应用。

下面我们来介绍一些常见的应用场景。

1. 纳米传感器由于低维材料的超大表面积和高灵敏度,所以被广泛应用于纳米传感器的发展。

比如,石墨烯可以用于建造高灵敏度的化学和蛋白质传感器;硼氮化物则可以用于建造高性能的气敏传感器。

2. 光电器件二维材料在光电器件中应用也非常广泛。

低维材料的制备及应用

低维材料的制备及应用

低维材料的制备及应用低维材料是指厚度小于100纳米的材料,其在晶体学中通常被定义为具有低维结构的物质。

目前已知的低维材料有二维材料和一维纳米线,这些材料凭借着其独有的二维和一维结构,展现出了许多奇妙的物理特性,具有广泛的应用前景。

一、低维材料制备1. 二维材料制备(1)机械剥离法机械剥离法是以石墨为例,将石墨进行剥离,得到的单层石墨即为石墨烯。

这种方法简单易行,但是其缺点是不能生产规模化的产物。

(2)化学气相沉积法化学气相沉积法是通过两个气态试剂反应,沉积在表面上,从而制备出二维材料。

这种方法制备出来的产物具有高质量和高可扩展性。

(3)贴烯技术贴烯技术是通过将热压技术和分子束外延技术结合起来,制备出石墨烯。

通过这种方法可以大幅提高薄膜的纯度。

2. 一维纳米线制备(1)气相合成法气相合成法是通过将金属蒸发在惰性气体的高温环境中,金属气体在惰性气体中的冷却现象下,会形成纳米线。

(2)溶液合成法溶液合成法是把原料物质溶解在有机溶剂中,通过在溶液中添加稳定剂或表面活性剂对溶液中的某种物质进行还原反应,从而合成出纳米线。

二、低维材料应用1. 光电子学低维材料的电子结构得到了广泛的研究,这种电性使其在光电子学领域具有广泛应用。

例如,二维材料石墨烯、过渡金属二硫化物等材料在太阳能电池、激光器和LED中的应用。

2. 催化剂低维材料在化学催化剂领域中应用广泛,这是由于低维材料具有很高的比表面积。

例如,纳米线材料在化学传感器和分析器件中的应用。

3. 生物医学低维材料在生物医学领域中的应用越来越广泛,主要用于生物医学成像和生物检测。

例如,纳米线材料可以用于医学成像领域,例如,检测DNA和蛋白质。

总之,低维材料具有很高的潜力和发展前景。

其制备方法可持续发展,未来将有更多应用场景。

随着材料科学及化学研究的不断发展,低维材料的应用领域将会更广。

材料科学中的低维材料研究

材料科学中的低维材料研究

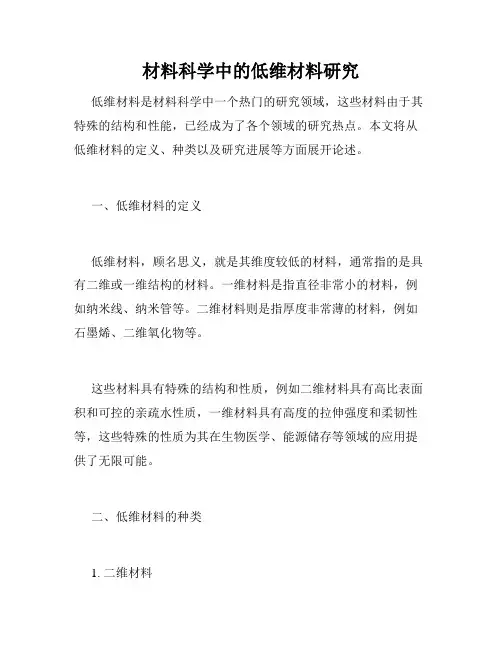

材料科学中的低维材料研究低维材料是材料科学中一个热门的研究领域,这些材料由于其特殊的结构和性能,已经成为了各个领域的研究热点。

本文将从低维材料的定义、种类以及研究进展等方面展开论述。

一、低维材料的定义低维材料,顾名思义,就是其维度较低的材料,通常指的是具有二维或一维结构的材料。

一维材料是指直径非常小的材料,例如纳米线、纳米管等。

二维材料则是指厚度非常薄的材料,例如石墨烯、二维氧化物等。

这些材料具有特殊的结构和性质,例如二维材料具有高比表面积和可控的亲疏水性质,一维材料具有高度的拉伸强度和柔韧性等,这些特殊的性质为其在生物医学、能源储存等领域的应用提供了无限可能。

二、低维材料的种类1. 二维材料石墨烯是目前最为著名的二维材料之一,由一层碳原子组成,并且具有非常优异的电学、热学、机械以及光学等性质,是实现电子器件微缩的理想材料之一。

此外,近年来还发现了一些新型的二维材料,例如二维硒、二维氧化物等。

这些材料具有优异的电学性能、可见光吸收性能等特点,在光电子器件、传感等方面具有广阔的应用前景。

2. 一维材料一维材料具有非常特殊的结构,具有高比表面积、高拉伸强度、柔韧性等特质,并且有着极高的导电性和导热性,因此,一维材料被广泛应用于传感、生物医学、光电子器件、能源储存等领域。

目前,常见的一维纳米材料包括纳米线、纳米管、纳米膜等。

其中,纳米线是最为常见的一维纳米材料,具有极高的柔韧性和可塑性,被广泛应用于柔性电子器件、传感器等方面。

三、低维材料的研究进展随着纳米技术的不断发展,低维材料的制备和性质研究也得到了长足的发展。

目前,石墨烯的制备技术已经非常成熟,不仅能够通过力学去剥离法制备单层石墨烯,还可以通过碳源的化学气相沉积法、化学还原法等方法制备石墨烯。

同时,在一维材料方面,也有了大量的研究进展。

例如,通过化学气相沉积法、水热法等方法制备出了多种不同形状的纳米线和纳米管材料,这些材料在传感、催化、生物医学等领域具有广泛的应用前景。

低维材料的性质与制备

低维材料的性质与制备

低维材料的性质与制备低维材料是指在一定条件下只有几个原子厚度的材料。

它们在物理、化学、光电等领域有着广泛的应用。

本文将探讨低维材料的性质、制备方法及其应用前景。

一、低维材料的性质低维材料具有独特的电子结构和物理性质。

例如,二维材料的传导性能比三维材料要好,因为在二维材料中,电子只能在一个平面内运动,电子之间的相互作用更强,更易形成导电带。

此外,低维材料的电子态密度非常高,故它们具有更高的载流子浓度和更低的电阻率。

低维材料的光电性能也是研究的热点之一。

例如,二维石墨烯具有良好的光吸收性和导电性,可用于制造太阳能电池和柔性电子。

此外,低维材料的光谱学性质也很特别。

例如,二维材料中的量子大小效应(quantum size effect)会导致可见光谱的削弱,使得材料呈现出颜色的变化和发光现象,这些特性对于LED、光传感器等应用有重要意义。

二、低维材料的制备低维材料的制备是目前研究的重点。

目前,主要的低维材料制备方法包括剥离法、气相沉积法、水热法和化学气相沉积法等。

1. 剥离法剥离法是最常用的二维材料制备方法之一。

其核心原理是使用粘性胶带或氧化铝等材料来将大块材料逐层剥离,得到单层或多层二维材料。

该方法制备的材料具有高质量、良好的均匀性和可重复性。

但是,剥离的过程需要高度精密的操作,并且只能得到较小的面积材料。

2. 气相沉积法气相沉积法是一种通过在热表面上沉积化合物气体来得到薄膜的方法。

其制备过程可以分为热解法、金属有机气相沉积法和化学气相沉积法。

气相沉积法制备的材料可以覆盖大面积,具有良好的均匀性和较高的品质。

不过,气相沉积法制备需要高温高真空环境,对材料和设备要求较高。

3. 水热法水热法是一种简单易行的制备方法,可以制备二维无机层状材料。

其原理是通过研磨物质并在高温、高压水溶液中进行反应。

该方法制备的材料可以得到高晶化度、较纯和较大的面积,但是也存在着太长的反应时间和需要高压的问题。

4. 化学气相沉积法化学气相沉积法是一种通过有机化合物分解生成薄膜的方法。

低维材料的制备及其性质研究

低维材料的制备及其性质研究

低维材料的制备及其性质研究随着纳米技术的发展,低维材料成为近年来研究的热点之一。

低维材料是指尺寸在纳米尺度下的材料,能够表现出独特的电子、光学和力学性质,具有广泛的应用前景。

本文将介绍低维材料的制备和性质研究,包括二维材料和一维材料两个方面。

二维材料的制备和性质研究二维材料是指只有两个原子层厚度的材料,具有很高的比表面积和方向性。

目前已经发现的二维材料有石墨烯、二硫化钼、二硒化钼等。

其中,石墨烯是最为著名的二维材料之一,由碳原子构成六角形结构,具有很高的机械强度、热导率和电导率。

石墨烯的制备方法主要有机械剥离法、化学气相沉积法、化学还原法和液相剥离法等。

其中,机械剥离法是最早被采用的制备方法,即通过用胶带或者其他粘性材料将石墨烯从石墨表面剥离得到。

但是机械剥离法制备的石墨烯有很大的不规则性,难以进行有序组装。

化学气相沉积法可以制备大面积、高质量的石墨烯,但是制备过程需要高温和高真空环境,成本较高。

现在,化学还原法是制备石墨烯最为普及的方法之一,通过还原氧化石墨或氧化石墨烯制备石墨烯。

液相剥离法则是利用溶液中导致黏附性的物质将石墨烯从石墨表面剥离而得。

这种方法成本较低,但石墨烯的质量和尺寸也较小。

除了石墨烯之外,其他的二维材料也有各自的制备方法。

以二硫化钼为例,化学气相沉积法也是最常用的制备方法之一。

但是,最近研究表明,用机械剥离法制备的二硫化钼比化学气相沉积法制备的二硫化钼具有更优异的耐腐蚀性和力学性能。

液相剥离法可以制备二硫化钼的大面积单层,但是由于二硫化钼在水相中不稳定,因此该方法的应用范围较小。

二维材料由于其独特的电子、光学和力学性质,具有广泛的应用前景。

石墨烯被广泛应用于电子器件,如场效应晶体管、透射电子显微镜、太阳能电池和传感器等。

二硫化钼和二硒化钼则被用于锂离子电池、光电器件和催化剂等领域。

一维材料的制备和性质研究与二维材料相比,一维材料在尺寸上更加具有限制性,由此表现出更为独特的特性。

低维材料的性质及应用前景

低维材料的性质及应用前景

低维材料的性质及应用前景随着科技的升级和发展,人们对材料的要求也越来越高。

在材料的研究中,低维材料已经逐渐受到了人们的关注。

它的特殊结构和性质使得它具有广阔的应用前景。

本文将从低维材料的定义、性质以及应用前景几方面来进行阐述。

一、定义低维材料是指在至少一个维度上尺寸限制在纳米级别的材料。

一般来说,低维材料可以分为一维、二维和三维材料。

其中,一维材料主要包括纳米线、碳纳米管等;二维材料主要包括石墨烯、氧化石墨烯等;三维材料主要包括纳米颗粒、纳米晶等。

这些材料的特殊结构决定了它们具有良好的物理、化学性质,因此在能源、电子器件、生物医学等领域有着广阔的应用前景。

二、性质低维材料的特殊结构决定了它们具有独特的性质。

以石墨烯为例,其主要性质如下:1.高导电性和高热传导性:石墨烯中,每个碳原子只与三个邻近的碳原子相邻,因此具有较高的电子迁移率和更大的电子速度,而这也使得石墨烯拥有高导电性和高热传导性。

2.高机械强度:石墨烯的一个碳原子层结构使得它在单层情况下的强度特别高,比钢的强度还要高。

3.透明度和光学性质:石墨烯是一种透明的材料,只有2.3%的光被吸收。

同时,在特定厚度范围内,它还可以调节透过的光的波长和吸收。

除此之外,低维材料还具有很多其他的特殊性质,如表面效应、量子限制效应等等。

三、应用前景由于低维材料具有特殊的性质,因此在能源、电子器件、生物医学等领域具有广阔的应用前景。

1.能源领域低维材料的高透明度、高导电性和高热传导性等特性使得它在太阳能电池、光伏发电等领域具有很大的应用前景。

例如,通过在石墨烯表面修饰钙钛矿材料,可以增强其光吸收和光电转换效率,提高太阳能电池的效率。

2.电子器件领域低维材料的高电子迁移率、高机械强度等特性使得它在电子器件领域具有很大的应用前景。

例如,碳纳米管可以作为晶体管的替代材料,可以被应用在高速传输的电子器件中;而石墨烯则可以被用来制造更加高效的电子元器件。

3.生物医学领域低维材料在生物医学领域的应用也是不容忽视的。

表面处理技术概论低维材料

表面处理技术概论低维材料

一、基本概念解释(1)、低维材料(2)、纳米材料(3)、生物燃料(4)、生物燃料净化1、维数比三小的叫低维材料,具体来说是二维、一维和零维材料。

2、二维材料,包括两种材料的界面,或附着在基片上的薄膜.界面的深或膜层的厚度在纳米量级。

半导体量子阱属二维材料。

3、一维材料,或称量子线,线的粗细为纳米量级.4、零维材料,或称量子点,它由少数原子或分子堆积而成,微粒的大小为纳米量级.半导体和金属的原子簇(cluster)是典型的零维材料.1、纳米材料是指在三维空间中至少有一维处于纳米尺度范围(1-100nm)或由它们作为基本单元构成的材料,这大约相当于10~100个原子紧密排列在一起的尺度。

2 、纳米材料大致可分为纳米粉末、纳米纤维、纳米膜、纳米块体等四类。

纳米纤维:指直径为纳米尺度而长度较大的线状材料。

可用于:微导线、微光纤(未来量子计算机与光子计算机的重要元件)材料;新型激光或发光二极管材料等。

静电纺丝法是制备无机物纳米纤维的一种简单易行的方法。

纳米膜:纳米膜分为颗粒膜与致密膜。

颗粒膜是纳米颗粒粘在一起,中间有极为细小的间隙的薄膜。

致密膜指膜层致密但晶粒尺寸为纳米级的薄膜。

可用于:气体催化(如汽车尾气处理)材料;过滤器材料;高密度磁记录材料;光敏材料;平面显示器材料;超导材料等。

3、低维材料大多是纳米材料,低维材料范围较小,我们将主要介绍二维材料。

4、在材料学中,厚度为纳米量级的晶体薄膜通常被视作二维的,即只有长宽,厚度可忽略不计,称为二维纳米材料。

*低维材料*纳米材料(3)、生物燃料•生物燃料(biofuel)泛指由生物质组成或萃取的固体、液体或气体燃料。

•可以替代由石油制取的汽油和柴油,是可再生能源开发利用的重要方向。

所谓的生物质是指利用大气、水、土地等通过光合作用而产生的各种有机体,即一切有生命的可以生长的有机物质。

它包括、动物和微生物。

不同于石油、煤炭、核能等传统燃料,这新兴的燃料是可再生燃料。

低维材料的结构与性质

低维材料的结构与性质

低维材料的结构与性质低维材料的研究在材料科学领域中扮演着重要的角色。

低维材料可以分为一维纳米晶材料、二维纳米薄膜材料以及三维纳米多孔材料。

这些材料的基本特点是具有较小的尺寸或厚度,而这种尺寸或厚度决定了它们与宏观材料的巨大差异。

因此,低维材料的结构和性质引起了广泛的关注。

一、一维纳米晶材料一维纳米晶材料的直径通常在1-100纳米之间,长度可以从微米到几毫米不等。

从结构上看,一维纳米晶材料最常见的结构类型是纳米线、纳米棒、纳米管等,其形态可以根据不同的合成条件进行控制。

与宏观材料相比,一维纳米晶材料具有更高的比表面积和更独特的物理化学性质,如光学、电学和力学性质等。

光学性质是一维纳米晶材料中最为独特的性质之一。

由于其尺寸特征与光波长相当,一维纳米晶材料会发生局域表面等离子共振现象,从而产生光学特性的变化。

纳米线材料的耦合振荡模式和纳米管材料的束缚夫琅和费衍射模式是一维纳米晶材料中最典型的光学效应。

电学性质是一维纳米晶材料中另一个值得关注的性质。

纳米线和纳米棒的电学行为主要受到材料表面与体积比的影响。

纳米材料中的载流子传输通常被局限在一维通道中,因此,其电学性质可能具有很高的导电性和应变敏感性。

二、二维纳米薄膜材料二维纳米薄膜材料具有两个平行的晶面,通常厚度小于几十纳米。

石墨烯、硼氮化物和二硫化钼等二维纳米薄膜材料在材料科学领域得到了广泛的研究和应用,其中石墨烯最为典型和重要。

石墨烯是一种由碳原子组成的单层薄片,是一个具有重要应用前景的材料。

石墨烯的最大特点是它的高电导率、高热导率和高机械强度。

由于其强的共价结合和高度排列的碳原子层,石墨烯的化学稳定性和机械性能是其他纳米材料难以比拟的。

石墨烯的独特的光学性质也为其在光电子学领域中的应用打开了大门。

石墨烯的反射和折射率与波长和极化状态有着强烈的关联性,因此,它在光子学中具有重要的应用潜力。

三、三维纳米多孔材料三维纳米多孔材料以其特殊的结构设计和独特的物理化学性质被广泛地应用于催化、生物医药、环境监测等领域。

低维物理学:二维材料与量子点

低维物理学:二维材料与量子点

低维物理学:二维材料与量子点近年来,低维物理学成为物理学领域中备受关注的热门领域。

低维材料和量子点作为低维物理学的重要研究对象,因其独特的性质和广泛的应用前景而引起了科学家们的浓厚兴趣。

本文将围绕低维材料和量子点进行深入探讨,并讨论其在新型电子学器件、能源领域和生物医学应用等方面的潜在应用。

一、二维材料的发现与性质二维材料,如石墨烯,是由单层原子构成的纳米材料。

石墨烯的发现引起了科学界的轰动,因其具有出色的电子和热传导性能,广泛被认为是未来电子学的理想材料之一。

此外,二维材料还具有高度可调控性、柔韧性和透明性等特点,为各种新型器件的研发提供了广阔的空间。

二、二维材料的应用前景1. 电子学器件:二维材料具有优异的电子传输特性,以及高频响应、低功耗等优势,因此被广泛运用于晶体管和集成电路等领域。

此外,二维材料在柔性电子学器件和可穿戴设备中的应用也显示出巨大的潜力。

2. 能源领域:二维材料在能源领域的应用也备受瞩目。

例如,二维材料作为光阳极和光阴极的应用,可以用于高效的太阳能光电转换;此外,二维材料还可以用于储能器件,如超级电容器和锂离子电池等,以提升能量存储效率。

3. 生物医学应用:二维材料在生物医学领域有着广泛的应用前景。

石墨烯和其他二维材料具有特殊的光热特性和生物相容性,可用于光敏剂、药物递送和癌症治疗等方面。

此外,二维材料的超高比表面积也为生物传感器和医学诊断器件的制备提供了新的思路。

三、量子点的特性与应用量子点是一种纳米尺度的半导体结构,具有独特的能级结构和光学性质。

量子点的大小和形状可以调控其能带结构,从而改变其光学、电学等性质。

由于其优异的量子效应,量子点在光电器件、生物成像和光催化等领域展现出广泛的应用前景。

1. 光电器件:量子点由于其尺寸效应引起的光学特性,被广泛应用于显示技术和光电转换器件。

例如,量子点发光二极管(QLED)在显示屏技术中具有比传统液晶显示更高的色彩饱和度和亮度。

此外,量子点太阳能电池也因其高效的光电转换效率而备受关注。

低维材料范文

低维材料范文

低维材料范文低维材料是一种结构维度较低的材料,通常由单层或少数层的原子或分子构成。

它的特殊的结构和性质使得低维材料在纳米技术和电子学等领域展现出巨大的潜力。

本文将介绍几种常见的低维材料及其应用。

首先,石墨烯是最为知名的低维材料之一、它由单层的碳原子构成,具有高度的导电性和导热性。

石墨烯的独特结构使得它成为开展纳米电子学研究的理想材料。

石墨烯的电子可移动性极高,因此在纳米电子器件中可以实现高速传输和处理数据的能力。

此外,由于石墨烯可以通过拉伸形成纳米尺度的孔洞,因此在纳米过滤器和储能设备等领域也有广泛应用。

第二,碲化二维材料具有较高的载流子迁移率和光吸收能力。

其中,二硒化钼和二硫化钼是最常见的碲化二维材料。

它们的晶体结构中,金属离子与硫(或硒)原子形成一个二维的平面,有利于电子的传输。

碲化二维材料在光电子器件中具有重要的应用潜力,如光电探测器和光催化剂等。

此外,碲化二维材料还可以通过控制其结构或化学成分实现各种特殊性质的调控,如磁性和拓扑绝缘等。

第三,过渡金属二维材料也是一类重要的低维材料。

它们由过渡金属原子形成的二维平面结构构成,具有多种功能性能。

其中,二硫化钴和二硒化钴是常见的过渡金属二维材料。

这些材料具有媲美石墨烯的导电性和机械稳定性,同时还具有独特的磁性和光学性质。

过渡金属二维材料在存储器件和传感器等领域有广泛的应用潜力。

最后,有机-无机杂化低维材料是一类由有机和无机组分通过化学键形成的材料。

在这类材料中,有机分子通过与无机原子团簇相互作用,形成稳定的二维平面结构。

有机-无机杂化低维材料具有丰富的光电性质,可以用于制备光电器件和光电转换材料。

此外,有机-无机杂化低维材料还具有良好的可加工性和机械性能,因此在柔性电子学和可穿戴设备等领域也有广泛应用。

综上所述,低维材料是具有特殊结构和性质的一类材料。

石墨烯、碲化二维材料、过渡金属二维材料和有机-无机杂化低维材料都是重要的低维材料。

它们在纳米电子学、光电子学和柔性电子学等领域具有广泛的应用潜力,对于推动纳米技术和电子学的发展具有重要意义。

低维材料的结构特性及其应用

低维材料的结构特性及其应用

低维材料的结构特性及其应用低维材料是指存在着低维结构的材料,它们的厚度或直径可以由几个原子到几个纳米的范围内。

由于其较大的表面积和特殊的电子结构,低维材料展示出许多特殊的结构特性和应用潜力。

一、低维材料的结构特性在三维材料中,原子的排列和结构是非常复杂的。

然而,在低维材料中,原子排列被限制在一维或二维空间中。

这种约束使得低维材料可以表现出许多独特的性质,例如:1. 巨大的比表面积:低维材料具有极小的体积和大量的表面积。

这种特性为低维材料提供了大量的表面活性位点,使其在催化、吸附和储能等方面表现出良好的性能。

2. 独特的光电学性质:低维材料中的电子结构与三维材料中的电子结构有很大不同。

由于约束在一维或二维空间中,电子在低维材料中的动力学变得更为复杂,导致了一系列独特的电子状况和能带结构。

这些独特的电子结构使得低维材料在光电器件和太阳能电池等领域中具有重要的应用潜力。

3. 巨大的应变率:由于其较小的体积,低维材料可以更好地承受应变。

在材料外加应力时,低维材料表现出了极高的应变率,这使得它们在弹性机械、电声传感器和光学器件等方面具有很大的优势。

二、低维材料的应用由于其特殊的结构特性,低维材料在许多领域中被广泛应用。

以下是其中一些重要应用:1. 催化:由于其巨大的比表面积和大量可调控表面活性位点,低维材料在催化反应中表现出了极高的催化效率。

例如,石墨烯和氧化石墨烯被广泛应用于电催化制氧、电催化还原二氧化碳等领域。

2. 能源储存:由于其独特的电子结构和巨大的比表面积,低维材料在储能和电池领域中有广泛的应用。

例如,石墨烯和二维过渡金属硫化物可以用于超级电容器和锂离子电池等高性能储能装置。

3. 光电器件:由于其独特的光学性质,低维材料可以用于光电器件。

例如,石墨烯和过渡金属二硫化物可以用于制作高性能的太阳能电池,纳米线和量子点可以用于制造高效的光电传感器。

三、未来展望随着人们对低维材料的理解和应用的深入研究,各种新型低维材料和结构也在不断涌现。

低维材料研究

低维材料研究

低维材料研究低维材料指的是材料的一个或多个维度缩减至纳米尺度的材料,主要包括二维和一维材料。

在过去的几十年里,低维材料的研究一直备受科学界的关注。

本文将探讨低维材料的定义、研究方法、应用前景以及面临的挑战。

一、低维材料的定义低维材料是指在一个或多个维度上尺度缩减至纳米尺度的材料。

常见的低维材料有二维材料,如石墨烯、二维过渡金属二硫化物等;和一维材料,如碳纳米管、纳米线等。

这些材料因其特殊的结构和性质在研究和应用领域具有重要价值。

二、低维材料的研究方法低维材料的研究主要依赖于高分辨率的实验技术和计算模拟方法。

实验技术方面,透射电子显微镜、扫描隧道显微镜和原子力显微镜等高分辨率技术能够直接观察低维材料的结构和性质。

计算模拟方法方面,分子动力学模拟和密度泛函理论等方法可用于研究低维材料的力学性质、光电性质等。

三、低维材料的应用前景低维材料的研究与应用具有广阔的前景。

首先,低维材料的独特性质为其在电子学、光学、能源存储等领域的应用提供了新的机会。

例如,石墨烯作为二维材料具有优异的电导率和透明性,可被应用于柔性电子器件和光电器件等。

其次,低维材料的可控制备和集成能力为新材料的发展和创新打开了新的窗口。

再者,低维材料在生物医学、环境保护等领域的应用也备受研究者的关注。

四、低维材料研究面临的挑战虽然低维材料的应用前景广阔,但其研究也面临着一些挑战。

首先,低维材料的制备和大面积生长仍然存在一定的技术难题,需要进一步优化和改进。

其次,在低维材料中,表面效应和尺寸效应对材料的性质具有重要影响,因此需要深入研究其机理。

此外,低维材料在大规模生产和商业化应用方面还需要进一步努力。

综上所述,低维材料的研究是一个备受关注的领域,其应用前景广阔。

通过高分辨率的实验技术和计算模拟方法,研究者可以深入探索低维材料的结构和性质,并探寻其在各个领域的应用。

然而,同时我们也要面对低维材料在制备、表面效应等方面的挑战,以推动低维材料研究的发展和应用。

低维材料研究及其应用与开发

低维材料研究及其应用与开发

低维材料研究及其应用与开发近年来,随着纳米科技的快速发展,低维材料作为一类新型材料,引起了广泛关注和研究。

低维材料是指在某一方向上至少有一维尺寸小于100纳米的材料,包括二维材料和一维材料。

本文将介绍低维材料的基本特性、应用前景和开发趋势。

一、低维材料的基本特性低维材料与传统材料相比,具有很多独特的物理、化学和电子学特性。

一方面,低纬材料表面积大、界面能高,使得它们的表面反应性和催化性能大大增强,具有更高的活性和选择性。

另一方面,低维材料由于其微观尺寸的限制,具有量子尺寸效应、表面等离子体共振效应、量子隧穿效应和量子限制效应等特性,使低维材料在物理、电子学和光学等方面有独特的表现。

例如,低维材料可具有较大的比表面积、较高的熵、较强的光学吸收和放电速度等。

二、低维材料的应用前景低维材料不仅在基础研究中有着广泛的应用潜力,更在工业、电子、能源等领域具有巨大的应用前景。

一方面,低维材料可以被广泛应用于新型传感器、催化剂、超级电容器等高性能电子元器件中。

另一方面,低维材料具有优异的机械性能,可以被用于制造高度强度、柔韧性和可重复性的器件,如导电纸、合成纳米结构和军事行业中的高性能纤维材料等。

三、低维材料的开发趋势近年来,低维材料领域的研究和开发取得了长足的进步。

然而,随着低维材料在应用中的更广泛需求,低维材料的开发和生产过程中仍存在一些技术难点。

首先,低维材料的制备和生产是非常复杂的过程,因此更高效、可控的制备技术是制约低维材料广泛应用的关键。

其次,低维材料的表征和性能评估也面临很大挑战。

因此,精确的表征技术和高质量的数据分析模型可以有效地提供低维材料性能评估的准确度和可靠性。

此外,低维材料的生物安全性也需要考虑,因为低维材料可能会有一些不利的健康影响。

四、结论综上所述,低维材料作为一类新型材料,在未来有着广泛的应用前景。

但是,低维材料的开发仍需克服一些技术难点,例如高效、可控的制备技术和精确的表征技术。

新型低维材料的制备与应用

新型低维材料的制备与应用

新型低维材料的制备与应用在当代,材料科学已经成为一个重要的领域。

为了满足各种新兴应用领域的需求,人们一直在寻找新的、更先进的材料制备技术。

近年来,低维材料因其独特的电学、磁学、光学、力学和热学性质而备受关注。

本文将介绍低维材料的制备以及其在电子学、光学和能源方面的应用。

一、低维材料简介低维材料是指在至少一个维度上尺寸在奈米级以下的材料。

低维材料从纳米线、纳米管到平面单层二维材料(如石墨烯、二硫化钼等)再到零维纳米颗粒的范围都有涉及。

它们有着独特的物理和化学性质,与其它材料有很大不同。

例如,二维材料具有高比表面积、柔韧性和可控的能带结构。

低维材料中的电子受到限制,因此其导电性能也会相应发生变化。

由此,低维材料具有很强的生物兼容性、高效率的能量转换、高灵敏度的传感器和很长的寿命等优秀的性质。

二、低维材料的制备技术低维材料的制备方法主要分为两类:顶部下沉法和底部上生长法。

1.顶部下沉法顶部下沉法通过物理或化学方法将上部材料溶解或脱落,以形成具有所需结构和形态的低维材料。

最常见的方法是通过化学剥离法制备石墨烯。

2.底部上生长法底部上生长法可通过化学沉积、气相沉积、分子束外延等技术在衬底上制备低维材料。

三、低维材料的应用1.电子学应用由于低维材料中电荷传输路径的减小,电子传输速度更快,传输距离也更远,所以在纳米电子学方面有很广泛的应用。

比如,石墨烯可以作为透明电极和电容器等器件的基底,具备高迁移率和高透明度。

2.光学应用低维材料的透明度和可弯曲性使得它们在光学方面的应用非常广泛。

二维材料例如硒、石墨烯,由于其高度可调节的吸收特性,被广泛应用于太阳能电池、光电探测器等领域。

3.能源应用低维材料具有良好的光催化性能,同时也具有良好的电催化性能,可应用于水分解等方面。

低维氧化石墨烯、金属硫化物等复合材料在锂离子电池和锂硫电池中应用非常广泛。

四、结论总之,低维材料因其独特的性质和性能而备受关注,巨大的潜力已经被拓展出来。

低维材料与纳米科学

低维材料与纳米科学

低维材料与纳米科学纳米科学是一门研究物质在纳米尺度下的性质和行为的学科,而低维材料则是纳米科学中的一个重要分支。

低维材料指的是在至少一个方向上具有纳米尺度的平面、线性或体积结构的材料。

由于其特殊的几何结构和独特的物理性质,低维材料在材料科学和纳米技术领域具有广泛的应用前景。

一、低维材料的分类与特性低维材料可以分为二维(2D)材料和一维(1D)材料。

2D材料是指具有只有一层原子厚度的平面结构,典型的代表是石墨烯。

石墨烯由碳原子通过共价键连接而成,具有极高的导电性和热导性,且拥有出色的机械强度和柔韧性。

另外,2D材料还包括二硫化钼(MoS2)、二硒化钼(MoSe2)等,它们具有不同的光学、电学和力学性质,可以用于光电器件、传感器和储能装置等领域。

1D材料则是指具有纳米尺度的线性结构,典型的代表是碳纳米管和纳米线。

碳纳米管具有优异的电导率和热导率,被广泛应用于纳米电子学和催化材料领域。

低维材料的独特性质源于其特殊的几何结构和尺度效应。

由于其在至少一个方向上具有纳米尺度,低维材料的电子结构和能带特性与体块材料有很大的差异。

电子在低维结构中受到限制和约束,因此呈现出量子效应的特征。

同时,低维材料还具有较大的比表面积,使得其与周围环境的相互作用增强,进而表现出特殊的化学反应性和吸附性能。

此外,低维材料还具有优异的力学性能,如高拉伸模量和强度,以及超高的柔韧性和可塑性。

二、低维材料的制备方法目前,常见的低维材料制备方法主要包括机械剥离法、化学气相沉积法、溶液法等。

机械剥离法是指通过机械力将体块材料剥离成单层或多层的低维材料,例如,可以通过用胶带剥离法来获得石墨烯。

化学气相沉积法是在高温条件下,通过热解气体分子在基底表面沉积出低维材料,如碳纳米管。

溶液法则是利用化学反应在溶液中合成低维材料,如金属纳米线。

与传统材料相比,低维材料的制备方法复杂且有一定的技术难度。

然而,随着纳米技术的发展和研究技术的成熟,越来越多的低维材料可以通过可控合成和制备得到,为其应用提供了更多可能性。

第三章低维材料

第三章低维材料

第三章低维材料低维材料是指在其中一维度上具有特殊结构或特殊性质的材料,通常包括二维材料和一维纳米材料。

由于这些材料具有独特的结构和性质,对于各个领域的应用具有很大的潜力。

二维材料是指厚度只有几个原子层的材料,最早被发现的二维材料是石墨烯,它是由单层碳原子组成的。

石墨烯具有很高的机械强度、导电性和热导率,因此在电子器件、催化剂和能源存储等领域具有广泛的应用。

除了石墨烯,还有许多其他的二维材料,如二硫化钼、二硒化钼等。

这些材料具有不同的性质,因此可以在不同的领域得到应用。

一维纳米材料是指直径只有几个纳米的材料,在一维方向上有着特殊的结构和性质。

最常见的一维纳米材料是碳纳米管,它是由单层碳原子卷曲而成的管状结构。

碳纳米管具有很高的强度和导电性,因此可以在电子器件中应用。

此外,金属纳米线、纳米棒和纳米线等也是常见的一维纳米材料。

这些材料可以通过调控其尺寸和形状来调整其性质,从而实现特定的应用。

低维材料由于其特殊的结构和性质,具有许多优越的性能,因此被广泛应用于各个领域。

首先,在能源领域,低维材料可以作为高效的催化剂,用于改善能源转换效率。

例如,石墨烯和二硫化钼可以作为催化剂用于氢氧化物制备、氧还原反应以及水电解等。

此外,碳纳米管和金属纳米线等一维纳米材料也可以作为催化剂用于氢气制备和氧化反应等。

其次,在电子器件领域,低维材料对于小型化和高性能的需求提供了解决方案。

例如,石墨烯可以用于制备高性能的场效应晶体管、光电二极管和电子发射器。

此外,碳纳米管和金属纳米线等一维纳米材料也可以用于制备柔性显示器和柔性电子器件等。

另外,在光电子学领域,低维材料的光学特性也引起了广泛的关注。

石墨烯和二硫化钼等二维材料具有宽带隙和优异的光学吸收性能,可以应用于光电探测器和光伏器件。

此外,碳纳米管和纳米线等一维纳米材料也具有优异的光学性能,可用于制备纳米激光器和纳米光导纤维等。

总的来说,低维材料具有特殊的结构和性质,对于各个领域的应用具有很大的潜力。

低维材料知识点总结

低维材料知识点总结

低维材料知识点总结低维材料的定义低维材料是指在至少一维空间中具有特定的尺寸约束的材料。

根据材料所受到的尺寸约束情况不同,低维材料可以分为一维、二维和零维材料。

一维材料是指只在一个维度上受到约束的材料,比如纳米线、纳米管等;二维材料是指只在两个维度上受到约束的材料,比如石墨烯、硼氮化物等;零维材料是指在所有三个维度上都受到约束的材料,比如纳米颗粒、纳米点等。

低维材料受到尺寸约束后,会出现一些独特的物理、化学和电子特性,因此具有广泛的研究价值和潜在的应用价值。

低维材料的分类根据低维材料的维度和结构特点,可以将其分为多种不同的类型。

其中,最为著名和研究最为深入的是一维和二维材料。

一维材料包括纳米线、纳米管、纳米棒等,其特点是在一维空间中具有明显的尺寸约束;而二维材料包括石墨烯、硼氮化物、二维过渡族金属硫化物等,其特点是在二维空间中具有明显的尺寸约束。

此外,还有一些特殊的低维材料,比如零维纳米颗粒、纳米点等。

每种低维材料都有其特定的结构和性质,因此需要采用不同的研究方法和技术来进行研究和应用。

低维材料的特性低维材料具有多种独特的物理、化学和电子特性,这些特性是由其特定的结构和维度所决定的。

首先,低维材料通常具有较高的比表面积,这使得其在催化、传感、吸附等方面具有优异的性能。

其次,低维材料具有较强的量子尺寸效应,这导致其在光学、电学、磁学等方面表现出与传统材料不同的性质。

此外,低维材料还具有优异的机械性能,比如高强度、高韧性等,这使得其在纳米材料、纳米器件等方面具有广泛的应用潜力。

总之,低维材料的独特特性使得其在多个领域具有广阔的发展前景。

低维材料的制备方法由于低维材料具有独特的结构和特性,因此其制备方法通常也较为特殊和复杂。

一维材料的制备通常采用化学气相沉积、溶液法、电化学沉积等方法;二维材料的制备则通常采用机械剥离、化学气相沉积、溶液剥离等方法;而零维材料的制备则包括光化学合成、热分解合成、溶液合成等多种方法。

低维材料的制备和性能

低维材料的制备和性能

低维材料的制备和性能随着纳米技术、材料科学以及电子学等领域的不断发展,低维材料成为材料科学中备受关注的一类新型材料。

低维材料是指材料在至少一个维度上具有纳米尺度的特征尺寸,其结构、物理和化学性质都具有与常规材料不同的特征。

低维材料发展迅速,当今常用的低维材料有二维材料、一维纳米线材料和零维纳米颗粒材料等。

二维材料指在某一方向上面积很大,而在另一方向上非常薄的材料。

其中,石墨烯是最为典型的二维材料之一。

石墨烯由碳原子通过共价键连接而成,具有高度的机械强度、良好的热导率和电导率等优异的性质。

石墨烯的制备方法主要有化学气相沉积、机械剥离和还原氧化石墨烯等。

其中,化学气相沉积方法能够制备高质量的大尺度石墨烯。

石墨烯具有的这些优异性质为其在电子学、传感器、导热材料、生物医学、储能等诸多领域中广泛应用提供了可能。

一维纳米线材料则包括纳米线、纳米棒、纳米管等。

它们在一维方向上尺寸小,具有优异的电、光、热等物理和化学性质,因此具有广泛的应用前景。

其中,氧化锌、锡化钴、二氧化硅等一维纳米线材料在传感器、太阳能电池、电路和光电子器件等领域具有潜在的应用价值。

零维纳米颗粒材料是指尺寸均小于100nm的材料,包括纳米球、纳米盘、纳米棒、纳米晶等。

纳米颗粒材料具有非常特殊的物理和化学性质,例如量子尺寸效应、表面等效应、量子谐振等,使得颗粒间的电子、光子、声子和晶格振动等的耦合变得活跃,其在材料科学中的研究和应用具有广泛的前景。

以银纳米颗粒为例,其具有独特的光学性质,被广泛应用于分子检测、光电传感器、光电子器件等领域。

除了以上几种低维材料外,还有许多其他的低维材料,如烯碳纳米管、金属纳米线、半导体纳米线、二维过渡金属卤化物等。

它们各具特点,在材料科学中的研究和应用不断得到拓展。

低维材料的制备方法和性能研究具有极大的挑战性和研究价值。

在低维材料制备方面,制备过程中需保持较高的纯度,并控制材料的尺寸、形貌和晶体结构等,这对于不同类型材料其制备方法也不同。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

能弹性地承受较大的应变而无永久变形。试 验证明,晶须经4%的应变还在弹性范围内, 不产生永久形变,而块状晶体的弹性变形范 围却小于0.1%。 具有相当大的长径比。晶须的横断面多具有 六角形、斜方形、三角形或薄带形, 不同于 玻璃纤维或硼纤维具有圆形横断面, 大大增 加了长径比,其长径比都在30 以上,能满足 增强塑料、防火板材对长径比(大于30)的要 求, 使复合材料获得很高的强度和性能。 无疲劳效应。晶须没有明显的疲劳特征, 即 使被磨成粉末、切断, 其强度也不受损失。
莫来石
Sn h-BN
热处理法
自发反应 热处理法
1250
室温 1500-2100
Sn h-BN,N2
晶须的气-液-固生长机制(VLS)

Байду номын сангаас
与VS机制不同,气-液-固生长机制(VLS机 制,V代表气体原料,L为液体触媒,S为 固体晶须)认为,除反应生成的晶须材料外, 在基底上存在的触媒对晶须的生长起着关 键的作用。合适的触煤能够与体系中的其 他组分形成低熔共晶,在晶须生长的温度 下容易形成触煤液滴;触媒液滴吸收气相 晶须材料反应组分,当晶须材料组分在液 相中的溶解度达到饱和后,就会在基底的 LS界面沉积、析出并最后长大成晶须。

(2) 良好的相容性 晶须的尺寸细微, 不影响复合材料成型流动 性,接近于无填充的树脂。晶须可以在高 分子基体中分布得很均匀, 可以使极薄、极 狭小甚至边角部位都能得到增强填充。

(3) 优良平滑性及化学稳定性 晶须增强工程塑料膨胀系数及成型收缩率 小,有极高的尺寸精度和光洁的平滑表面, 远远超过碳纤维和玻璃纤维增强材料制品。 (4) 再生性能好 用晶须增强的复合材料有良好的重复使用 性。实验表明:添加晶须的复合材料经多 次加工,热稳定性好,力学性能变化也不 大, 再生循环使用性能好。
新型无机材料
低维材料(二) 一维材料
赵永男 教授
一维材料是指各种晶须及纤维材料。 目前最活跃的一维材料有一维纳米材料、 光导纤维、碳纤维以及碳化硅晶须等。 一维纳米材料在介观领域和纳米器件研制 方面有着重要的应用前景,光导纤维是最 有生命力的信息传输材料。 碳纤维是复合材料的主要原料,碳化硅晶 须是陶瓷基、树脂基、金属基复合材料的 增强体,受到人们的高度重视,并研制出 满足微电子学、信息、宇航等领域需要的 各种一维材料。
硫酸钙
碳化硅
镁盐晶须
钛酸钾
晶须硅
Tetrapod氧化锌

多晶纤维与晶须的区别主要是多晶与单晶 的区别,多晶是由多个单晶晶粒组成的晶体, 在其晶界处的颗粒间的晶体学取向彼此不 同,其周期性与规则性也在此处受到破坏。
由于晶体结构完整,晶须不仅具有异乎寻 常的力学性能,而且在电学、光学、磁学、 铁磁性、介电性、传导性、甚至超导性等 方面皆发生显著变化。因此,对晶须的研 究和开发受到高度重视。 20世纪60年代就已开发了近百种晶须实验 品,包括金属、氧化物、碳化物、氮化物、 卤化物等。
按VS机制生长的部分晶须
晶须种类
Al2O3 β-SiC 莫来石 莫来石
制备方法
AlF3水解法 碳热还原法 气相法 溶胶-凝胶法
原料
AlF3, H2O C,高岭土 Al2O3, AlF3
铝硅干凝胶,AlF3 铝硅玻璃,AlF3
生长温度/Co
1400 1300-1700 1150-1700 1100-1250

晶须的生长机制
晶须作为一种特殊的细小纤维状的单晶体, 生长机制有其独特性。通常,晶须的生长 过程包括孕育期、生长期和终止生长期三 个阶段。 各种晶须生长机制中,气固机制和气液固 机制是比较常见的两种。同时,晶须的生 长机制与其制备方法之间并不是互不相干、 彼此独立的,而是有着密切的联系。对同 一种生长机制,可能存在着几种制备方法, 对同一种制备方法也可能存在着几种生长 机制。

晶须

晶须是在人工控制条件下,以单晶形式生长 成的一种短纤维,其直径非常小(0.1至几微 米),以致难以容纳大晶体中常出现的内部 缺陷,原子排列高度有序,晶体结构近乎完 整,不含有晶粒界、亚晶界、位错、空洞等 晶体结构缺陷,因而强度接近于完整晶体的 理论值。
英文名称:crystal whisker 历史 数百年前:银晶须(大英博物馆陈列) 1948年:铜晶须(贝尔研究所发现,引起 电路短路) 最近二十多年:推测出晶须为接近单晶结 构,而具有非常高的强度与弹性模量,从 而可用于复合材料。

晶须的气-固生长机制
晶须的气--固生长机制(VS机制)又称为位错 机制,是通过气--固反应形核并长成晶须的 过程。是一种经常采用的晶须生长机制。 按照VS机制,晶须的生长首先要满足如下 几个条件:① 氧化或活化气氛;② 含有细 小触媒形核剂;③ 位错的柏氏矢量需与晶 须的轴向平行。


符合上述条件后,在晶须的生长温度下触 媒形核剂吸附氧化或活化气氛中的晶须材 料组分,使其沉淀析出;随晶核进一步的 生长或分解,当达到某一临界值时,晶核 受到应力的作用而稳定地沿着位错的柏氏 矢量方向生长成晶须。

晶须在按VS机制生长的实际过程中,除了 化学反应条件和晶须材料的选择对晶须的 生长有很大的影响外,气相反应物的过饱 和度也起着重要作用。气相反应物的过饱 和度较低时容易生成晶须;过饱和度中等 时会形成枝状、片状或晶须与晶粒的混合 物;过饱和度过大时则不会生成晶须。因 此采用该机制制备晶须时,对气相反应物 的过饱和度需严格控制。

用晶须增强的复合材料具有优异的耐磨损、 滑动性、高的绝缘性及显著的力学增强性 能,成为复合材料领域中的一个重要分支 及最为活跃的研究方向之一。 有机化合物晶须、金属晶须和陶瓷晶须三 类。其中陶瓷基晶须的强度和耐热性均优 于其他两类,故具有更大的工业应用价值。

晶须的特点
(1) 优良的力学性能 机械强度高。晶须作为细微的单晶体, 内部 结构十分完整。具有非常坚韧的性质, 其抗 张强度为玻璃纤维的5--10 倍, 比硼纤维有 更好的韧性。 耐高温性。晶须具有不会引起高温滑移的 完整性, 温度升高时, 晶须不分解、不软化, 其强度几乎没有损失。这个特性使其在防 火材料中的应用成为可能。
