智能电容器
低压智能电容器工作原理
低压智能电容器工作原理
低压智能电容器是一种能够根据电网的负荷需求自动调节电容值的电器装置。
其工作基于电容器的特性以及智能控制技术。
工作原理如下：
1. 电容器特性：电容器是一种能够存储电荷并产生电场的设备。
当电容器两端施加电压时，会在两个电极之间产生电场，电场的强弱与电容器的电容值成正比。
2. 压差检测：低压智能电容器通过感应电网的压差变化来判断电网的负荷状况。
电网的负荷增加时，电压会下降；而负荷减少时，电压会上升。
3. 控制电容值：根据电网负荷变化的压差情况，智能控制器会自动调节电容器的电容值。
在负荷增加时，电容器的电容值会增加，从而吸收电网中多余的无功功率，提高电网的功率因数，减少系统的功率损耗。
在负荷减少时，电容器的电容值会减小，减少对电网的无功功率补偿。
4. 调节速度：低压智能电容器的调节速度非常快，可以实现毫秒级的响应速度。
这使得其可以适应电网负荷的瞬时变化，确保电网的稳定性和正常运行。
综上所述，低压智能电容器的工作原理是通过感应电网压差变化来调节电容器的电容值，实现对电网的无功功率补偿，提高电网的功率因数，保证电网的稳定和正常运行。
智能电容维护保养方法
智能电容维护保养方法
智能电容是目前应用十分广泛的一种电子元器件，其作用是在电路中储存电荷并提供稳定的电压。
但是，由于长期使用和环境因素的影响，智能电容也需要进行维护保养，以确保其正常运行。
下面介绍几种智能电容的维护保养方法：
1. 定期清洁：智能电容一般安装在电路板上，受到灰尘、油污等环境污染的影响。
因此，定期清洁电路板和智能电容表面是非常必要的。
可以使用专业的清洁剂或者棉签轻轻擦拭，注意不要使用含有溶剂的清洁剂。
2. 频繁使用：智能电容的电极表面是有氧化层的，如果长期不使用，氧化层会变厚，导致电容器的容量值下降。
因此，应该频繁使用电容器，让电容器处于电路中运行。
3. 避免过压：智能电容器一般有额定电压，如果超过额定电压，则会导致电容器短路或者损坏。
因此，在电路设计时，应该合理选择电容器的额定电压，并在使用时避免过压。
4. 避免高温：智能电容器在高温环境下运行会导致电容损耗加剧，甚至出现短路现象。
因此，在使用和存放时，应该避免高温环境。
总之，智能电容作为电子元器件中的重要组成部分，需要得到良好的维护保养，才能保证其正常运行。
以上几种维护保养方法可以帮助您更好地保护智能电容。
- 1 -。
智能电容控制器说明书
智能电容控制器说明书一、引言智能电容控制器是一种应用于电力系统中的装置，用于控制和管理电容器的运行。
它通过智能化的控制方式，可以实现对电容器的精确控制和监测，从而提高电力系统的稳定性和效能。
二、产品特点1.智能化控制：智能电容控制器采用先进的控制算法和智能化的控制系统，能够根据电力系统的实际情况进行智能调节，确保电容器的运行在最佳状态下。
2.精确测量：智能电容控制器配备高精度的电能测量装置，能够准确测量电容器的功率因数、电流、电压等参数，为电力系统的管理和优化提供准确的数据支持。
3.远程监控：智能电容控制器具备远程监控功能，可以通过网络实时监测电容器的运行状态，及时发现故障并采取相应的措施，提高了系统的管理效率。
4.多重保护：智能电容控制器具备多重保护功能，如过流保护、过压保护、过温保护等，能够有效保护电容器免受损坏，延长其使用寿命。
5.可靠性高：智能电容控制器采用高品质的元器件和稳定可靠的电路设计，具有较高的工作可靠性和稳定性，能够适应各种环境条件下的长时间运行。
三、安装与调试1.安装：智能电容控制器应安装在干燥、通风良好的环境中，并确保周围没有易燃易爆物品，以防发生安全事故。
2.接线：在接线过程中，应按照产品说明书中的接线图进行正确接线，确保接线牢固可靠，避免接线错误导致故障。
3.调试：安装完成后，应进行系统的调试工作，确保智能电容控制器能够正常运行。
调试过程中需要注意保持安全距离，避免触碰高压部分，确保人身安全。
四、使用与维护1.使用：智能电容控制器的使用应按照产品说明书中的要求进行，正确操作各项功能，并根据实际需要进行相应的设置调整。
2.维护：定期对智能电容控制器进行检查和维护，确保其正常运行。
维护工作包括清洁设备、检查接线、紧固螺丝等，并定期进行功能测试。
3.故障处理：如果智能电容控制器出现故障，应及时采取相应的措施进行处理。
对于无法解决的故障，应及时联系售后服务人员进行维修。
五、应用领域智能电容控制器广泛应用于电力系统中，包括配电网、变电站、工矿企业等。
智能电容器
5、 运行安全： 智能电容器内部设计了完善的保护系统，具有过压、 欠压、过流、超温、掉电、缺相等保护功能，确保装 置的安全运行。
A2、 技术参数
类型
HWZD－I
HWZD－II
HWZD－III
控制系统
外部控制
8位51单片机控制 32位ARM控制
显示方式
LED信号灯
LED数码管
LCD液晶屏汉显
单台构成
微断、复合开关、 电容器
微断、控制器、复合开关、电容器
、超温、掉电、缺
电
相
单台独立工 作
×
√
多台组网工 作
×
√
外部通信控 制
×
RS 485
外部电平控 制
√（com 接 +12V）
额定电压
AC 0.4 kV
额定频率
50 Hz
工作电压 采样电压
采样电流
CT 变比比值 电流识别精
度 共补单台容
*********************
王宏杰 2012.04.17
量 分补单台容
量 外部控制路
数 联机组网台
数 响应时间 连续2次接通
间隔 涌流抑制能
力 过压保护切
除时间 环境温度 相对湿度 海拔高度
AC 180 V ～ 260 V
×
AC 220 V ±20％ 三相四线
×
AC 0 ～ 5 A 三相四线 （进线总 CT）
×
10～600 级差 5
×
200 mA
20 kvar ＋ 20 kvar
1.1.1 智能电容器及其应用
A1、 产品概述
智能电容器是在低压电容器上，附加了无功控制器和 复合开关，构成了三位一体的单台智能型电容器，分为 共补型和分补型两大类。
浙江南德电气智能电容器适用于哪里如何使用

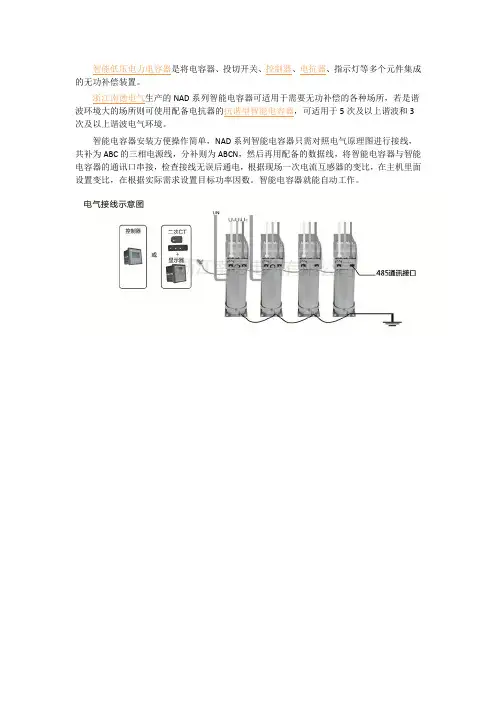

智能低压电力电容器是将电容器、投切开关、控制器、电抗器、指示灯等多个元件集成的无功补偿装置。
浙江南德电气生产的NAD系列智能电容器可适用于需要无功补偿的各种场所，若是谐波环境大的场所则可使用配备电抗器的抗谐型智能电容器，可适用于5次及以上谐波和3次及以上谐波电气环境。
智能电容器安装方便操作简单，NAD系列智能电容器只需对照电气原理图进行接线，共补为ABC的三相电源线，分补则为ABCN，然后再用配备的数据线，将智能电容器与智能电容器的通讯口串接，检查接线无误后通电，根据现场一次电流互感器的变比，在主机里面设置变比，在根据实际需求设置目标功率因数。
智能电容器就能自动工作。
现代电力TDS智能式低压电力电容器产品介绍
03
某新能源汽车充电站建设案例
在该新能源汽车充电站建设中，采用TDS智能式低压电力电容器进行功
率因数校正后，显著提高了充电设备的运行效率和充电速度。
PART 05
安装调试与操作维护指南
REPORTING
WENKU DESIGN
安装前准备工作建议
确认电容器及其附件的型号、规格和数量是否符合设计要求，检查产品合格证和出 厂试验报告是否齐全。
工业自动化领域的应用
1 2 3
自动化设备无功补偿
针对自动化设备运行过程中产生的无功功率， TDS智能式低压电力电容器可实现快速、精准的 无功补偿。
工业机器人供电优化
工业机器人对供电质量要求较高，TDS智能式低 压电力电容器可优化供电质量，提高机器人运行 稳定性。
工业节能改造
在工业节能改造项目中，TDS智能式低压电力电 容器可降低系统能耗，提高能源利用效率。
自动保护等智能化功能。
高可靠性
采用优质元器件和先进的生产 工艺，确保产品的高可靠性和
长寿命。
宽电压范围适用
适用于不同电压等级的低压电 力系统，具有广泛的适用性。
易于安装与维护
产品设计简洁，安装方便，维 护成本低，为用户节省了大量
时间和成本。
PART 02
技术原理及性能指标
REPORTING
WENKU DESIGN
产品定义与功能
01 定义
02
03
1. 自动无功补偿 2. 谐波滤除
04 3. 三相平衡
05 4. 电能质量优化
现代电力TDS智能式低压电 力电容器是一种先进的电 力电子装置，专为低压电 力系统设计，用于提高功 率因数、降低谐波失真、 平衡三相负载以及优化电 能质量。
智能电容器试验报告
智能电容器试验报告
1. 试验目的
本试验旨在对智能电进行性能测试，验证其功能是否正常。
2. 试验方法
2.1 试验设备
本次试验使用以下设备：
- 智能电
- 电源
- 电流表
- 电压表
2.2 试验步骤
1. 将智能电连接到电源，并设置合适的电压。
2. 使用电流表和电压表测量智能电的电流和电压。
3. 对智能电进行一段时间（如10分钟）的持续工作。
4. 观察智能电的性能指标，如功率因数、反应时间等。
5. 将测试结果记录下来。
3. 试验结果
根据实际测试数据，智能电的性能如下：
- 功率因数：0.95
- 反应时间：10毫秒
4. 试验结论
通过对智能电进行性能测试，可以得出以下结论：
- 智能电的功率因数为0.95，表明其具有较高的功率因数；
- 智能电的反应时间为10毫秒，表明其具有较快的反应速度。
5. 试验建议
根据本次试验结果，建议进一步研究智能电的稳定性和耐久性，以确保其长期可靠运行。
以上为智能电试验报告。
正泰BAGB智能电容器使用说明书
BAGB 智能组合式低电压并联电容器使用说明书一、产品概述BAGB 系列智能式低电压并联电容器（简称智能电容器）是 0.4KV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。
它由智能测控单元，过零投切开关电路，线路保护单元，低压电力电容器构成。
主要适用于农网建设、小区楼宇建设等谐波含量在国家标准范围内的电力系统。
该产品改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、价格更廉、使用更加灵活、维护更加方便、使用寿命更长、可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
二、功能特点2.1操作简便：只要外部接线正确，选择好从机的地址，通电后就可运行，不需要任何设置。
2.2多台串联简单：不管从机退出或挂接均不影响主机运行。
只要从机挂接，马上会被主机联机进入补偿列内，无需任何条件。
2.3抗干扰能力强：采用弱电与强电分离进线，防止一次线对二次信号线的干扰，极大地提高了整机的抗干扰能力。
2.4防止倒送无功危害：采用永久性故障跳闸保护装置。
一旦智能电容器如发生不可修复故障将自动跳闸，退出电网，防止因故障对电网的倒送无功危害，保证无功补偿系统的正常运行。
2.5投切涌流小：采用先进的过零投切技术，大大减少对电网的冲击。
2.6具有自检功能：可以模拟自动运行投切，电容柜生产厂通过自检功能即可做出厂试验，无需专用设备。
2.7保护功能齐全：除了有永久性故障跳闸保护装置外，还有过压、欠压、欠流、过温保护以及电容器内带防爆压力保护装置。
三、产品型号规格及安装尺寸3.1 型号说明3.2 常规产品型号规格补偿方式型号规格容量（kvar）额定电压（V）A×B×H 备注BAGB450-10（5+5）10 450 235 5+5BAGB450-20（10+10）20 450 300 10+10三相共补BAGB450-30（15+15）30 450 300 15+15 BAGB450-40（20+20）40 450 335 20+20 BAGB450-50（25+25）50 450 335 25+25 BAGB450-60（30+30）60 450 385 30+30 BAGB250-5 5 250 235 5 BAGB250-10 10 250 235 10分相补偿BAGB250-15 15 250 300 15 BAGB250-20 20 250 300 20BAGB250-30 30 250 335 30 3.3 简易型产品型号规格补偿方式型号规格容量（kvar）额定电压（V）高度备注BAGB450-5D 5 450 205BAGB450-10D 10 450 255 三相共补BAGB450-15D 15 450 285BAGB450-20D 20 450 315BAGB450-30D 30 450 360BAGB250-5D 5 250 255分相补偿BAGB250-10D 10 250 285 BAGB250-15D 15 250 315 BAGB250-20D 20 250 3603.4 抗谐波型产品型号规格（带电抗率为 7%和 14%）补偿方式型号规格容量（kvar）额定电压（V）B×A×H（mm）BAGB480-10/7 10 480 160×410×358BAGB480-15/7 15 480 160×410×358 三相共补BAGB480-20/7 20 480 160×410×358BAGB480-30/7 30 480 190×440×458BAGB480-40/7 40 480 190×440×458BAGB280-5/7 5 280 160×410×358BAGB280-10/7 10 280 160×410×358 分相补偿BAGB280-15/7 15 280 160×410×358 BAGB280-20/7 20 280 160×410×458BAGB280-30/7 30 280 190×440×458电抗率为14%的产品另报3.5 产品外形及安装尺寸常规产品的外形尺寸图如下：抗谐波型外形尺寸图如下：四、技术参数4.1输入电压：380V±20%4.2取样电流：≤5A4.3工作温度：-10℃～55℃4.4工作频率：50Hz±5%4.5电压畸变率：≤5%4.6相对湿度：最大95%4.7无有害气体，无导电性或爆炸性尘埃，无剧烈的机械振动五、接线端子排列与定义产品的接线端子分电源端子和测控联机端子，均置于产品的后部，三相补偿电源端子有“UA UB UC”，分相补偿电源端子有“UA UB UC UN”。
人民电器 RD-ZM型智能低压电容器 产品说明书
052RD-ZM 智能式无功补偿电容器是由智能测控单元、零投切复合开关、智能保护单元、两台（△型）或一台（F 型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。
替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。
产品既可单台使用，也可多台组网构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。
智能电容器集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。
改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。
产品型号格式命名:表示企业代号；表示智能电容器；表示补偿电容器为共补接法，表示补偿电容器为分补接法；电容器电压表示电容器的额定电压。
如./就表示智能低压电容器，补偿电容器是三角形接法共补，额定电压补偿容量为。
R ”F”-R -0420，400V ，20KVar D ZM-G”DZMG -”产品概述选型指南主要技术参数智能电容器为模块化设计，组成模块有：①高品质电容器②智能测控模块③投切开关模块④线路保护模块高品质电容器。
采用目前先进的复合边缘加厚金属化膜的自愈式低压并联电容器。
具有重量轻、特性好、使用寿命长、损耗低、发热小、温升低等全面的优点。
□ 实现电压过零导通和电流过零切断，使智能系统在接通和断开的瞬间具有可控硅开关的优点，而在正常接通期间又具有接触器开关无功耗的优点。
其实现方法是：投入时是在电压过零瞬间可控硅先过零触点，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
智能测控模块与线路保护模块采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相，则自动退投。
CRC-C-450-2.5-1 智能电容器-分补智能电容器
智能电容器CRC-CF-250/2.5-1智能电容器CRC-CF-250/2.5-1参数表智能电容器依据标准GB/T22582-2008<电力电容器低压功率因CRC-CF-250/2.5-1智能电容器电源条件1名称智能电容器2适使用设备低压电容器补偿柜作用3型号CRC-CF-250/2.5-14工作电压：共补380V AC分补220V AC 5电压偏差±20%6电压谐波电压总畸变率不大于5%7额定频率50HZ±5%8功率消耗<2W贰，CRC-CF-250/2.5-1智能电容器测量精度1电压≤0.5%2电流≤0.5%3温度≤±1℃4功率因素≤±0.01叁，CRC-CF-250/2.5-1智能电容器控制方式1控制型号多参数模糊控制2取样信号0-5A肆，CRC-CF-250/2.5-1智能电容器环境条件1工作温度-25°C--65°C2相对湿度20%—95%3海波高度≤4000M壹、CRC-CF-250/2.5-1智能电容器主要用途与适用CRC智能式低压电容器集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。
改变了传统无功补偿装置落后的控制技术和落后的机械式接触器和热继电器保护投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特定，适应了现代电网对无功补偿的更高要求。
贰、CRC-CF-250/2.5-1智能电容器型号说明CRC-CF-250/2.5-1分补电容器容量电容器电压250VCF三相分补CS共补昌日智能电容器叁，智能电容器CRC-CF-250/2.5-1概述CRC系列智能集成电容器装置是应用于低压电网的新一代无功补偿装置。
它是有CPU测控单元、晶闸管、继电器。
智能电容器的设计与实现
智能电容器的设计与实现智能电容器是一种能够自动调节电容值，以适应不同负载条件的电子设备。
它可以有效地提高电路的功率因数，降低能源损耗，延长设备寿命。
本文将探讨智能电容器的设计原理和实现方法。
一、设计原理智能电容器的设计原理主要包括电路调节与控制两个方面。
1. 电路调节智能电容器通过监测电路的电压、电流和功率因数等参数，实时调节电容值，以达到功率因数校正的目的。
其中，功率因数是指电路中有用功率与视在功率之比，通常用来衡量电路的能效。
智能电容器通过自动调节电容值，使功率因数尽可能接近1，从而提高电路的能效。
2. 控制方法智能电容器的控制方法包括模拟控制和数字控制两种。
模拟控制是通过模拟电路实现对电容器的调节和控制。
其中，根据电路参数变化的反馈信号，通过运算放大器、比较器等模拟电路来控制电容的充电和放电过程。
数字控制是利用微处理器或FPGA等数字电路实现对电容器的精确控制。
通过采集电路参数的模拟信号，并经过模数转换后输入到数字控制器中，再根据预先设定的控制算法，控制开关电路对电容的充电和放电。
二、实现方法智能电容器的实现方法主要包括传统电容器的改进和引入新型电容器两种。
1. 传统电容器的改进传统电容器是基于固定电容值的，无法实现动态调节。
为了使电容器具备智能调节功能，可以通过改变电容器的结构和材料，以提高电容器的可调节性。
一种改进方法是采用可调电容结构，即通过改变电容器两极板之间的距离或面积，来改变电容的大小。
这种结构可以通过机械或电动化的方式来调节电容值，实现电容器的智能化。
另一种改进方法是采用可调电介质材料，即通过改变电容器的电介质材料的介电常数，来改变电容的大小。
这种方法可以通过控制外部电压或电场的方式，实现电容器的智能调节。
2. 引入新型电容器除了改进传统电容器，还可以引入一些新型电容器，以满足不同的应用需求和技术要求。
一种新型电容器是MEMS电容器，即微机电系统电容器。
它是利用微电子加工技术制造出微米级别的电容器结构，具有体积小、功耗低、可调性强等特点。
沃尔德 WDJBC 低压智能电力电容器 使用说明书
WDJBC低压智能电力电容器使用说明书浙江沃尔德电力电子有限公司引言诚挚的感谢您选用了浙江沃尔德电力电子有限公司的产品。
请您在安装使用本产品之前详细的阅读本手册，以免造成误操作。
由于产品升级、版本更新，本手册所述内容可能无法完全涵盖。
如有错误、遗漏等不当之处，敬请各位用户谅解。
目录一、产品简介 (1)二、功能特点 (2)三、主要技术指标 (3)四、型号规格定义 (5)4.1型号命名 (5)4.2常规产品型号规格表 (5)五、智能电容外观及接线端子定义 (6)5.1外观 (6)5.2端子定义 (6)六、产品应用电气连接及接线示意图 (7)6.1产品与电源端的连接导线规格 (7)6.2产品与产品间的信号线连 (7)6.3正确的电气连接接口方式 (7)6.4电气距离及安装尺寸 (8)6.5无功补偿控制器和智能电容连接方式 (9)6.5.1混补型二次互感器与电容器连接图 (9)6.5.2全共补型二次互感器与电容器连接图 (10)6.6多台智能电容自行组网连接图 (11)6.6.1混补型二次互感器与电容器连接图 (11)6.6.2全共补型二次互感器与电容器连接图 (12)附件1：共补电容具体操作 (13)附件2：分补电容具体操作 (19)附录3：自动组网操作说明 (25)七、使用注意事项及故障分析 (26)一、产品简介WDJBC系列智能电容器是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。
它由智能测控单元，晶闸管复合开关电路，线路保护单元，一台(△型，内分两路)或一台（Y型）低压电力电容器构成。
替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。
改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便,使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
教你智能电容器与普通电容器有何区别你知道吗
教你智能电容器与普通电容器有何区别你知道吗
现在市场上的电容器很多很多，我们⼜该如何区分智能电容器和普通电容器呢？
第⼀、智能电容是使⽤最先进的投切开关，⽆投切涌流。
第⼆、智能电容能进⾏过压、⽋压保护；电容器过温、断相、三相不平衡保护，当电容器温度的超过了65度，电容器整机退运中的保护，提⾼使⽤寿命，能安全确保系统的安全运⾏。
同时智能电容可以有效的智能控制元件能对本体各项运⾏参数进⾏⾃诊断，⼀旦出现⾃检故障整机就会快速做出响应，退出运⾏。
第三、智能电容器可以有效的抑制⾼次谐波和涌流，消除谐波对智能电容器有影响，保护电路及电容器过载，防⽌电容器过热、绝缘介质的⽼化、⾃愈性能下降，使⽤寿命降低。
杭州⽔杉科技⽣产的智能电容器则汇集投切开关电器耐电压、耐电流冲击能⼒强、投切开关电器的过零投切性能优异、保护功能、智能组⽹、优质低压电⼒电容器元件、⼈机联系良好等优质特点。
智能型低压电力电容器使用说明书
6. 无功补偿取样电流： ≤ 5A 7. 投入门限： 8. 切除门限： 9. 过流保护： 10.过压保护： 11.欠压保护： 12.过温保护： 13.电容器容量衰减： 14.开关寿命： 15.额定容量： 为补偿系统内最小一步容量 大于目标功率因数 COSφ 大于额定电流 1.2 倍，10s 后动作 大于过压设定值，5s 后动作，电压回差 8~10V 低于额定电压 80%动作 高于 70℃±4 动作，低于 60℃±4 恢复 ≤ 1%/年 30 万次 三相共补 ≤（25+25）kvar 单相分补 ≤ 3×7kvar 16.功耗： 17.安装尺寸： 18.执行标准： ≤ 4W 34×358（mm）
1 2 3 4 5 6 7
ZFFJ-0.45-(3+3) ZFFJ-0.45-(4+4) ZFFJ-0.45-(5+5) ZFFJ-0.45-(6+6) ZFFJ-0.45-(7.5+7.5) ZFFJ-0.45-(8+8) ZFFJ-0.45-(10+10)
2
ZFFJ 系列智能型低压电力电容器
型号说明 三、 三、型号说明 1. 三相 Z FFJ –0.4 5- ( □ + □ )
表示第二台电容器容量（kvar） 表示第一台电容器容量（kvar） 额定工作电压（kV） 电容器材料：金属化膜 复合过零投切型 综合无功控制型 智能型低压电力电容器
注：共补电容器容量，由两台三相电容器组成。
智能式电容器介绍
1000(宽)×1000(深)×2200(高) 补偿柜可安装1280Kvar(32台）
TDS智能式低压电力电容器优越性
技术优点
（2）过零投切 采用TDS电磁式零投切低压复合开关电器,实现电压过零投入, 电流过零切除，投切无涌流，耐压≥3000VAC，投切寿命≥100 万次，耐电流冲击投切≥100倍额定电流，响应时间≤20ms。
传统电容器
320Kvar智能 电容成套图
200Kvar传统 无功成套图
传统无功补偿现状分析
传统低压无功补偿系统存在问题及原因
1、问题：体积大
（1）整柜散热功能差； （2）部件故障率高； （3）产品一旦形成，扩容不方便。
缺点：
（1）由若干元器件通过导线组柜，接点多、发热量大； （2）电容柜接线一次成型，没有空间扩容。
发展历程
.第五代产品（TDS-VE系列）
2009年，第五代TDS智能电容器下线, 使用改进型的电磁式零投切复合开关电器 的进口干式电容器。
现代电力低压电力电容器产品
TDS-C3产品说明
TDS-C3系列智能干式电容器，产品以二台三角形 或一台星形低压电力电容器为主体，采用微电子软硬 件技术、微型传感技术、微网技术和最新电器制造等 技术，将其智能化、模块化、标准化、集约化，实现 低压无功自动补偿功能，实现工作可靠、使用方便并 具备背光液晶显示、零投切、保护、测量、信号、联 机等系列功能。
发展历程
.第二代产品
2002年，第二代TDS智能电容器下线。使用
可控硅复合开关。
.第三代产品
2004年，第三代智能电容器下线，使用江 苏现代TDS电磁式零投切复合开关电器（已获 发明专利）。
现代电力低压无功控制产品
智能电容器规范简述
智能电容器规范简述1、综述智能电容器由无功补偿控制器、电源熔断式保护开关、过零投切机构和圆柱式铝壳干式或油蜡电力电容器集为一体的组合补偿装置。
具有实现过零开通和过零关断的功能，保证开关导通期间无电能损耗、无浪涌电流对电容和电网冲击。
具有温度保护和过压保护装置。
2、功能要求：◆智能测控单元采用液晶或数码管显示，界面简单清晰。
◆一体化，由熔断器开关，控制器，过零投切开关，电容器等器件集成。
◆具有掉电保护功能，掉电数据不丢失。
◆具有断电保护，开机自检功能。
◆具有手动运行和自动运行两种投切模式。
◆具有共补、分补、混合补偿控制方式。
◆具有过零投切，无电弧、无涌流、响应快。
◆具有自动寻优、循环投切、可实现8421编码投切功能。
◆具有缺相保护：合闸状态缺相，立刻分断；分闸状态缺相，开关拒动。
◆具有自放电特性：切除电网3分钟后，电容器端子间电压降到50V以下。
◆可兼容DL645-2007规约和MODBUS-RTU协议，可实现远程监控。
内置TCP/IP协议，支持各种有线、无线网络、光纤通信方式，具备RS232或RS485通讯接口，配置GPRS模块，数据抄录必须支持供电局现有GPRS后台管理软件系统（选配）。
◆应具有电压畸变保护功能，有过电压、欠电压、欠电流、过温度、及过、欠补偿保护功能。
◆应采用高性能干式圆柱形铝壳自愈式电力电容器，电容器容量投切衰减率应≤0.1%万次。
◆应具有三相电流，三相电压，三相有功，无功，视在功率等电网参数的实时显示。
◆应采用双重安全保护功能：二次保护装置和压力切断保护装置，达100%防爆功能，失效时表现为开路。
◆具有上电后自检系统内各组电容器容量。
◆应具有上电后自动生成主机功能，并具有当主机出现故障，其它从机可智能自动生成为主机，从而自成系统恢复正常工作。
◆应具有180个工作日以上的电网参数历史数据保存功能，具有时钟实时显示和实时温度显示功能。
◆应采用无功功率控制方式：能准确控制电容器组的投切无投切震荡，适合所有工作环境特别是负载轻电容容量大的场合。
DC-86智能电容器使用说明书
目录一、产品概述二、产品型号规格和说明1、型号说明2、常规产品的型号规格三、产品外形与安装尺寸四、接线端子排列与定义五、产品应用电气连接及接线1、三相共补接线图2、混合补偿接线图六、显示面板定义说明七、开机前的检查与试验八、操作说明1、数据查看2、参数设定九、查看数据界面1、三相共补式数据查看说明2、单相分补式数据查看说明十、参数设定界面1、三相共补式参数设定说明2、单相分补式参数设定说明十一、常见故障分析1、通电后产品数码管暗或无显示2、PF值显示负值3、故障指示灯亮一、产品概述DC868系列低压智能电容器是应用于0.4kV低压电网的新一代无功补偿装置。
它由CPU测控单元、同步开关、保护装置、两台(△型)或一台(Y型)低压自愈式电力电容器组成一个独立完整的智能补偿单元，替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。
由DC868系列智能电容器组成的低压无功补偿装置具有补偿方式灵活(共补和分补可任意组合)、补偿效果好、装置体积小、功耗低、价格廉、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对无功补偿要切实达到提高功率因数、改善电压质量、节能降损的实际需求。
二、产品型号说明1、型号说明DC∕450二级容量（kvar）分相补偿只有一级容量一级容量(kvar)额定电压（V）显示方式：Y-液晶显示数码显示无字母补偿方式：S-共补F-分补组网方式：R-RS485 L-蓝牙W-无线产品系列号：868-通用型868X-抗谐波型企业代号：得诚2、常规产品型号规格三、产品外形及安装尺寸注：高度尺寸见表1四、接线端子排列与定义产品的接线端子分电源端子和测控联机端子，均置于产品的后部，三相补偿电源端子有“UA.UB.UC”，分相补偿电源端子有：“UA.UB.UC.UN”，测控联机端子使用插拔件，便于现场调试和调换，产品上有“1.2.3.4.5.6.7.8.9.10.11”，序号标志，其中6—11是标准的6针水晶头接口，两个并接，接线或调换时应充分注意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了便于调试，集成电力电容补偿装置增加了调试功能，具体操作方法如下： 在断电情况下，将集成电力电容补偿装置面板拨位开关拨至“强投”位置， 此时送电后集成电力电容补偿装置默认进入调试状态即模拟投切，不实际投切电 容器。但切记：调试完毕断电后，应将拨位开关拨回“自控” 位置。
1、概述
集成电力电容补偿装置是由智能测控单元、零投切复合开关、智能保护单元、 两台(△型)或一台(Y 型)低压自愈式电力电容器组成一个独立完整的智能补偿单 元。替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电 器、指示灯、低压电力电容器多种分散器件也可多台组网构成补偿系统使用；既可三相补偿，也可三 相和分相混合补偿。智能电容器集电子技术、传感技术、网络技术及电器制造等先 进技术，将传统无功补偿产品集成化、网络化、智能化。改变了现有低压无功自动 补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产 简易、成本降低、性能提高、维护简便的全面优点。
4、接线端子
产品接线端子后视图如下图 2 所示
UA UB UC
UA UB UC
网络线接
线端子 HL1 HL2
HLa HLb HLc
外接指示灯接线端子
(a)三相式后视图 (b)分相式后视图 图2
注：三相式外接指示灯采用 AC380V 指示灯，分相式采用 AC220V 指示灯。
2
(2)三相补偿应用电气接线图
2、产品型号说明
8
1
3、产品外型尺寸
型号 450-20+20 450-20+10 450-10+10 450-10+5 450-5+5 450-5+2.5
250-20 250-10 250-5
H(mm) 310 310 270 225 195 195 270 225 225
图1 注：智能电容器不同容量之间宽度及深度一致，仅高度有差异。
柜体的尺寸及数量应在确定集成电力电容补偿装置数量及装方式后才能 确认。
