绘制综合布线施工图

绘制综合布线施工图
17
4 、绘制综合布线工程施工图 一、综合布线工程图的种类
包括网络拓扑结构图、综合布线系统拓扑(结构)图、综合布线系 统管线路由图、楼层信息点分布及管线路由图和机柜配线架信息点布局 图等。反映以下几个方面的内容:
① 网络拓扑结构; ② 进线间、设备间、电信间的设置情况、具体位置; ③ 布线路由、管槽型号和规格、埋设方法; ④ 各层信息点的类型和数量,信息插座底盒的埋设位置; ⑤ 配线子系统的缆线型号和数量; ⑥ 干线子系统的缆线型号和数量; ⑦ 建筑群子系统的缆线型号和数量; ⑧ FD、BD、CD、光纤互连单元(LIU)的数量和分布位置; ⑨ 机柜内配线架及网络设备分布情况,缆线成端位置。
22
使用绘图软件绘图
1. AUTOCAD
AUTOCAD是由美国Autodesk(欧特克)公司于20世纪80年代初,为微机 上应用CAD技术而开发的绘图程序软件包,已成为国际上广为流行的绘图 工具。
在综合布线工程设计中,AUTOCAD常用于绘制综合布线系统管线路由 图、楼层信息点分布图、机柜配线架布局图等。
10
6. 图衔
图衔就是位于图纸右下角的“标题栏”。各个设计单位都非常重视“标题栏 ”的设置,它们都会把经过精心设计的带有各自特色的“标题栏”放置在设计模 板中,设计人员只能在规定模板中绘制图纸,而不会去另行设计图衔。
电信工程常用标准图衔为长方形,大小宜为30mm×180mm(高×长)。 图衔应包括图名、图号、设计单位名称、单位主管、部门主管、总负责人、 单项负责人、设计人、审校核人等内容。 如图,是一种常见的图衔设计。从图中可以看出:第一,“设计单位名称” 或“图名”占整个图衔长度的一半;第二,图衔的外框必须加粗,其线条粗细应 与整个大图图框一致。
②根据表述对象的规模大小、复杂程度、所要表达的详细程度、有 无图衔及注释的数量来选择较小的适合幅面。

综合布线工程图设计要点

综合布线工程图设计要点

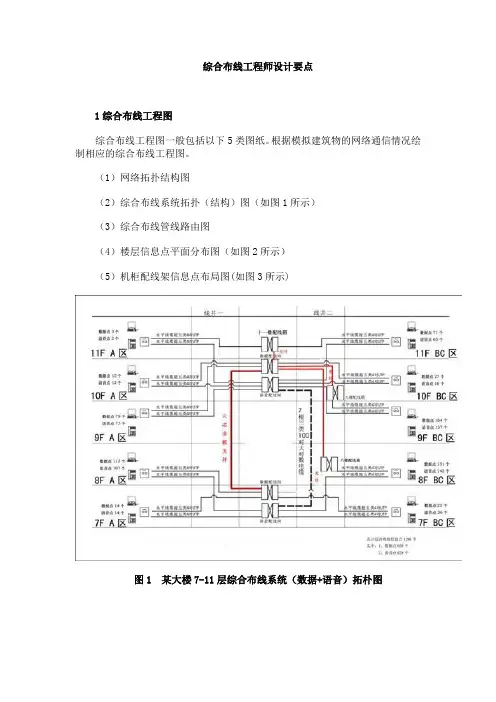

综合布线工程师设计要点1综合布线工程图综合布线工程图一般包括以下5类图纸。

根据模拟建筑物的网络通信情况绘制相应的综合布线工程图。

(1)网络拓扑结构图(2)综合布线系统拓扑(结构)图(如图1所示)(3)综合布线管线路由图(4)楼层信息点平面分布图(如图2所示)(5)机柜配线架信息点布局图(如图3所示)图1 某大楼7-11层综合布线系统(数据+语音)拓朴图图2 某学生宿舍楼层信息点和管线布线图图3 机柜配线架信息点布局图(用excel表格生成)其中楼层综合布线管线路由图和楼层信息点平面分布图可在一张图纸上绘出。

通过以上工程图,反映以下几个方面的内容:1)网络拓朴结构图;2)布线路由、管槽型号和规格;3)工作区子系统中各楼层信息插座的类型和数量;4)水平子系统的电缆型号和数量;5)垂直干线子系统的线缆型号和数量;6)楼层配线架(FD)、建筑物配线架(BD)、建筑群配线架(CD)、光纤互联单元的数量及分布位置;7)机柜内配线架及网络设备分布情况。

目前综合布线设计图中的图例比较混乱,缺少统一的标识,在设计中可以参考采用如图4的图例:图4 设计图例2 用AUTOCAD绘图AutoCAD广泛应用于综合布线系统的设计当中,特别是在设计中,当建设单位提供了建筑物的CAD建筑图纸的电子文档后,设计人员可以在CAD建筑图纸上进行布线系统的设计,起到事半功倍的效果。

目前,AutoCAD主要用于绘制综合布线管线设计图、楼层信息点分布图、布线施工图等。

如图5为用AutoCAD绘制楼层信息点分布图。

图5 用AutoCAD绘制楼层信息点分布图3 用Visio绘图在综合布线中常用Visio绘制网络拓扑图、布线系统拓扑图、信息点分布图等。

如图6用Visio绘制综合布线系统拓扑图。

图6 用Visio绘制综合布线系统拓扑图。

网络工程制图综合布线机柜图的绘制(最全版)PTT文档

网络工程制图综合布线机柜图的绘制(最全版)PTT文档

任务 分配线架设备布置图-绘制48口光纤配线架
❖ 复制两次已绘制好的光纤配线架,将其中一个配线架 的接口删除,使用拉伸命令,将其向上缩短42个单位
❖ 移动缩短的光纤配线架,将其放置在24口光纤配线架 上方
任务 分配线架设备布置图-U绕线架
❖ 绘制U绕线架
▪ 复制小配线架的外框 ▪ 绘制6*18矩形,阵列为2行6列,行偏移25,列偏移77,将其移动
▪ 复制小插孔的矩形,将其移动到小配线架垂直种种,水平偏左3单位处 ▪ 移动大配线架的左边插孔,将其移动到大配线架垂直正中,水平偏左3单
位处 ▪ 以大配线架左边中点为起点,绘制水平长205单位的辅助线 ▪ 将该辅助线向下移动6个单位,使用拉伸命令将其左边缩短84个单位 ▪ 将下方插槽移动到辅助线的一端 ▪ 复制插槽移动到辅助线另一端 ▪ 使用镜像工具将插槽镜像到配线架另一端 ▪ 删除辅助线
绘机制柜6机*1架▪8中矩各形将做,常一阵条列用对为角2图行线6例,列用,中移行动偏的命移模令25将,块机列架复偏移移制动77到,到机将柜本其中移文动到档配,线架并外框转中化间 为块CK 绘使制用1修2剪*▪9命的令矩使将形用机,架向阵进下行复列修制命剪一个令,间生距成为1第,并一在两排个2矩4形口左边六绘制类一模条连块接线化插口,列偏移量为20 用4、一绘样制的▪图方像法将的画细后出节另处8外个理两个插矩口形框向,也右可平使用移复制3完个成单位 将将下后方 8个插▪插槽口移用向动右矩到平辅移形助3线个工的单具一位端将8个插口分为一组,绘制时使用捕捉自工具,将基点设置到 任使务用矩分形配工线具每架,设组对备插布模口置8块图个-一画最组外进左框行端分组,左上方偏移量为@-1,3(相对位置),矩形尺寸为158*23 将任该务插分口▪配移线动用架到设一C备K模布样块置的上图,-画方并外删法框除画原来出的C另K模外块 两个矩形框,也可使用复制完成 复任制务光分纤▪配配线线使 插架架设用口模备块布镜底,置将像部图其-楼命个缩层放令单交,换完位机成。下一排的插口,使用捕捉自命令,使镜像线距离第一排

网络综合布线实用技术第3版任务5:综合布线工程施工图的绘制

网络综合布线实用技术第3版任务5:综合布线工程施工图的绘制

5.2.1通信工程制图的整体要求和统一规定
(5)字体及写法 ① 图中书写的文字(包括汉字、字母、数字、代号等) 均应字体工整、笔划清晰、排列整齐、间隔均匀。 ② 文字多时宜放在图的下面或右侧。 ③ 图中的“技术要求”、“说明”或“注”等字样,应 写在具体文字内容的左上方,并使用比文字内容大一号的字 体书写。 ④ 在图中所涉及数量的数字,均应用阿拉伯数字表示。 计量单位应使用国家颁布的法定计量单位。
位外其他尺寸均以毫米尺寸界线用细实线绘制由图形的轮廓线轴线或对称中心线引出也可利用轮廓线轴线或对称中心线座尺寸界线两端应画出尺寸箭头箭头指到尺寸界线上表示尺寸的起止尺寸数值应顺着尺寸线方向写并符合视图方向数值的高度方向应和尺寸线4尺寸标注一个完整的尺寸标注应由尺寸数字尺寸界线尺寸线两端带箭头的线段等组成
5.2.1通信工程制图的整体要求和统一规定
(2)图线型式及其应用 ①线型分类及其用途:实线、虚线、点划线、双点划线。 ② 图线的宽度。一般从这些数值中选用:0.25mm,0.35mm, 0.5mm,0.7mm,1.0mm或1.4mm ③ 通常只选用两种宽度图线。粗线的宽度为细线宽度的两倍, 主要图线采用粗线,次要图线采用细线。 ④ 使用图线绘图时,应使图形的比例和配线协调恰当,重点 突出,主次分明,在同一张图纸上,按不同比例绘制的图样及同 类图形的图线粗细应保持一致。 ⑤ 细实线是最常用的线条。指引线、尺寸标注线应使用细实 线。 ⑥ 当需要区分新安装的设备时,则粗线表示新建,细线表示 原有设施,虚线表示规划预留部分。⑦ 平行线之间的最小间距不 宜小于粗线宽度的两倍,同时最小不能小于0.7mm。
5.2.3 绘制综合布线工程施工图
1. 综合布线工程图的种类 综合布线工程图一般应包括以下图纸: (1)网络拓扑结构图; (2)综合布线系统拓扑结构图; (3)综合布线系统管线路由图; (4)楼层信息点分布及管线路由图; (5)机柜配线架信息点分布图。

part1-绘制综合布线施工图

part1-绘制综合布线施工图
3
任务 1 绘制综合布线工程施工图
2 工程制图的整体要求和统一规定
通信工程制图执行的标准是信息产业部[2007]532号文件发布的 YD/T5015-2007《电信工程制图和图形符号规定》。
一、制图的整体要求
(1) 根据表述对象的性质,论述的目的与内容,选取适宜的图纸及 表达手段,以便完整地表述主题内容; (2) 图面应布局合理、排列均匀、轮廓清晰和便于识别; (3) 应选取合适的图线宽度,避免图中的线条过粗或过细; (4) 正确使用国标和行标规定的图形符号;派生新的符号时,应 符合国标图形符号的派生规律,并应在适合的地方加以说明; (5) 在保证图面布局紧凑和使用方便的前提下,应选择适合的图 纸幅面,使原图大小适中; (6) 应准确地按规定标注各种必要的技术数据和注释,并按规定 进行书写和打印; (7) 工程设计图纸应按规定设置图衔,并按规定的责任范围签字 ,各种图纸应按规定顺序编号。
用定额进行综合布线工程概预算的必要前提。
16
任务 1 绘制综合布线工程施工图
4 绘制综合布线工程施工图 一、综合布线工程图的种类
包括网络拓扑结构图、综合布线系统拓扑(结构)图、综合布线系 统管线路由图、楼层信息点分布及管线路由图和机柜配线架信息点布局 图等。反映以下几个方面的内容: ① 网络拓扑结构; ② 进线间、设备间、电信间的设置情况、具体位置; ③ 布线路由、管槽型号和规格、埋设方法; ④ 各层信息点的类型和数量,信息插座底盒的埋设位置; ⑤ 配线子系统的缆线型号和数量; ⑥ 干线子系统的缆线型号和数量; ⑦ 建筑群子系统的缆线型号和数量; ⑧ FD、BD、CD、光纤互连单元(LIU)的数量和分布位置; ⑨ 机柜内配线架及网络设备分布情况,缆线成端位置。
点分布及管线 路由图如图:

网络综合布线系统

网络综合布线系统
• 又称垂直子系统
• 由设备间与管理子系统之间的连接线缆组成。包括 配线设备、垂直干线电缆或光纤、跳线等
• 是楼层之间垂直(水平)干线线缆的统称。
• 主要用于连接各层配线室,并连接主配线室 • 如 图5
第二十四页,共57页。
图5干线子系统
第二十五页,共57页。
(5)设备间子系统
• 又称主配线间 • 由设备间中的电缆、连接器和相关支撑硬件组
第三十三页,共57页。
图8 水平布线的拓扑结构
第三十四页,共57页。
90m
图9 典型的水平布线和工作区的连接
第三十五页,共57页。
水平布线线缆类型
• (1)100欧姆非屏蔽双绞线(UTP)线缆; • (2)100欧姆屏蔽双绞线(STP)线缆; • (3)50欧姆同轴线缆;
• (4)62.5/125微米光纤线缆
主交叉连接 主交叉连接
主交叉连接 主统规模 –确定每层楼的干线 –确定整座楼的干线 –确定楼层配线间至设备间的垂直干线线缆路由
• 竖井的种类:
–线缆孔,如图 13所示
• 在地板浇注过程中嵌入直径约10cm的钢性金属管, 电缆捆绑在钢绳上,而钢绳又固定在墙上的金属条 上。
四、水平子系统设计
• 水平子系统是将垂直子系统线路延伸到用户工作去, 由工作区的信息插座、信息插座至楼层配线设备的 配线电缆或光纤、楼层配线设备和跳线等组成。
• 即该系统从各个 配线间子系统出发连向各个工作区 的信息插座。如图8、图9
• 要求:通常采用双绞线,长度不超过90米,一般 采用管线敷设(能达到20年的使用期)
综合布线系统结构如图1管理子系统垂直干线子系统水平子系统工作区子系统光缆设备间子系统建筑群子系统由用户的终端设备连接到信息点插座的连线所组成水平子系统是每层的配线间至信息插座之间的部分由信息插座水平配线电缆或光纤配线设备和跳线等组成又称配线子系统一般设置在配线设备的房内由配线间的配线硬件io设备及相关接插软线等组成

怎么画综合布线图

怎么画综合布线图

综合布线四大主要特征:楼宇自动化(BA)包含防火自动化(FA))通信自动化(CA)办公自动化(OA)(包含信息管理自动化(MA))布线综合化综合布线与智能大厦的关系综合布线系统犹如智能大厦内的一条高速公路,我们可在土建阶段将连接3A的线缆,综合布线建筑物内,至内楼内安装或增设什么系统,我们完全可以根据时的和需要, 发展和可能来决定了。

综合布线(PDS)只智能大厦的一个部份,不能把综合布线系统看成智能大厦。

只要有了"高速公路",有了"综合布线系统",想跑什么"车",想上什么系统,那就变得非常简单了。

综合布线系统的初始投资仅占速个建筑的3-5%。

综合布线的概念综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。

综合布线系统是建筑物或建筑群内的传输网络,它既能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接,包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。

综合布线的结构采用模块化设计和分层星形拓朴结构。

应用广泛的建筑与建筑群结合布线系统(PDS)结构可分为6个独立的系统(模块):1. 工作区子系统(Work Area Subsystem)由终端设备到信息插座的连接(软线)组成2. 水平区子系统(Horizontal Subsystem)将电缆从楼层配线架连接到各用户工作区上的信息插座上,一般处在同一楼层3. 垂直干线子系统(Riser Backbone Subsystem)将主配与各楼层配线架系统连接起来4. 管理子系统(Administration Subsystem)将垂直干缆线与各楼层水平布线子系统连接起来5. 设备间子系统将各种公共设备(如计算机主机、数字程控交换机,各种控制系统,网络互连设备)等与主配线架连接起来。

综合布线设计方案1. 设计结构图2. 设计实例3. 考虑因素尽量满足用户的通信要求、要了解建筑物,楼宇间的通信环境、要确定合适的通信网络拓朴结构、选取将要使用的介质以开放式为基准,尽量与大多数厂家产品和设备兼容。

综合布线施工图绘制基本知(工程部)

综合布线施工图绘制基本知(工程部)
总分
评分等级 0〜35 0〜15 0〜10
0〜10
0〜10 0〜10 0〜10
得 分】
水平子系统
任务一 认识综合布线
水平子系统组成和应用案例图 上图中,一层号房间的水平缆线采用地面暗埋管布线墙面暗埋管布线(或墙面明槽布 线),二层号房间的水平缆线采用楼道桥架和墙面暗埋管布线(或墙面明槽布线),三层 号房间的水平缆线采用吊顶布线墙面暗埋管布线(或墙面明槽布线)。
任务一 认识综合布线
Байду номын сангаас
)有语音、数据和视频需求。
)集体办公室。图中标记有市场部、供应部、财务部等办公室,有语音、数据需求。
)会议室。有语音、数据和视频需求。
二层功能布局图
案例解析
销售部经理室施工详图
董事长室信息点施工设计详图
案例解析
销售部信息点施工设计详图
案例解析
小会议室信息点设计图
中会议室信息点设计图
案例解析
接待台布线图
独立式管理间示意图
任务一 认识综合布线
)设计
新建建筑物弱电设计时应该考虑独立的弱电井,将综合布线系统的楼层管理间设置在 弱电井中,右图为管理间子系统应用案例。
对于信息点较少或者基本型综合布线系统,也可 以将楼层管理间设置在房间的一个角或者楼道内,如 果管理间在楼道时必须使用壁挂式机柜。
右图为管理间子系统应用案例,为节约空间,将 管理间设置在房间的一个区域。
垂直子系统原理图(电缆)
垂直子系统原理图(光缆)
任务一 认识综合布线
管理间子系统 )概念
管理间子系统也称电信间或配线间,是专门安装楼层机柜、配线架、交换机的楼层管 理间。一般设置在每个楼层的中间位置,主要安装建筑物楼层配线设备。

综合布线系统设计施工以及设备接线图文详解

综合布线系统设计施工以及设备接线图文详解

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接,通常由连接线缆、网络跳线和适配器组成。

水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线(UTP),也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统,由通信线路互连设施和设备组成,通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆,安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备,以及建筑物配线设备,进行网络管理的场所。

对于综合布线工程设计,设备间主要安装建筑物配线设备(BD)。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆,跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因:(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范:•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。

2。

2 综合布线系统结构5.2。

3 综合布线的网络结构5。

2。

4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构,要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构,但在实际工程中,往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。

综合布线读图与制表

综合布线读图与制表

单元一网络综合布线的读图和绘制在综合布线施工过程中,各类图纸的读取、分析、绘制是非常重要的技术。

本单元主要任务:根据用户需求绘制网络综合布线的系统图和施工图,并根据系统图确定材料预算表制作和端口编码表,学会使用各类绘图软件,如AutoCAD或Visio.等。

能力目标:1.绘制网络综合布线系统图2.制订端口编码表3.制订材料预算清单任务一绘制综合网络布线系统图任务描述某综合布线商承接了一项综合布线工程。

在进行施工前首先需要绘制综合布线系统图和施工图,现要求你完成此项任务。

首先要求你与客户进行沟通,了解用户需求,并进行分析用相关技术论证,绘制综合网络布线系统图和施工图。

任务分析在进行综合布线系统图和施工图绘制前,首先需要进行用户需求分析,了解用户的实际需求,根据大楼平面图进行技术设计,并确定综合布线的路由走线以及技术可行性论证,最终绘制综合布线系统图和施工图。

方法与步骤综合布线系统图及说明相关知识与技能建筑物类型在设计综合布线系统时,应先确定建筑物的功能类型,即智能大厦承担哪方面的功能。

由于目前建筑物的功能各异,一般可分为以下几类:⒈专用办公楼具体包括政府机关办公楼、跨国公司办公楼、金融(银行、证券、期货、保险等)办公楼和科教文卫(研究院、研究所、学校、医院等)办公楼。

⒉出租办公楼主要是由房产商投资兴建,然后出租或出售。

楼内的公用设施一次建成,出租或者出售的房间由使用者根据各自的需要进行二次装修。

⒊综合型建筑物(群)主要是指集办公、金融、商业、娱乐、生活于一体的多功能的建筑物(群)。

⒋住宅楼主要以生活起居为目的的多层、高层建筑物。

综合布线系统设计原则综合布线系统在进行设计时应遵循以下原则:1)将综合布线系统设计纳入建筑物整体规划、设计和建设中。

在进行新建筑物的设计时,应确认综合布线系统中的设备间、管理间、竖井、水平干线子系统和垂直干线子系统的管道走线路由等的位置和空间大小。

2)系统设计的兼容性和可扩展性。

综合布线施工图绘制基本知识课件

综合布线施工图绘制基本知识课件

得 分】
•综合布线施工图绘制基本知识
•20
•5
任务一 认识综合布线
1)概念
水平子系统一般由工作区信息插座模块、水平缆线、配线架等组成。实现工作区信息 插座和管理间子系统的连接,包括所有缆线和连接硬件,水平子系统一般使用双绞线电缆, 常用的连接器件有信息模块、面板、配线架、跳线架等附件。
2)原理
下图为水平子系统原理图,实际上就是永久链路,它在建筑物土建阶段埋管,安装阶 段首先穿线,然后安装信息模块和面板,最后在楼层管理间机柜内与配线架进行端接。
理间12号房间相邻,这样不仅布线距离短,而且维护和管理方便。设备间缆线通过11号—
12号房间的地埋管布线到一层管理间,再通过从12号—32号房间的垂直桥架系统分别布线
到二层管理间和三层管理间。
•综合布线施工图绘制基本知识
•11
任务一 认识综合布线
2)原理
下图为设备间子系统原理图,从图中看到,建筑物设备间配线设备BD通过电缆向下连 接建筑物各个楼层的管理间配线架FD1、FD2、FD3,向上连接建筑群汇聚层交换机。
•综合布线施工图绘制基本知识
•12
3 案例解析
任务一 认识综合布线
总平面图草图
•综合布线施工图绘制基本知识
•13
3 案例解析
任务一 认识综合布线
图某栋楼二层功能布局图,二层办公室涉及到以下几个类型和信息化需求:
1)董事长经理办公室。有语音、数据、视频等需求。 2)总经理办公室。有语音、数据、视频等需求。 3)秘书室。有语音、数据、传真、复印等需求。 4)高管办公室。图中标记有生产副总、财务总监、销售总监、市场总监等办公室, 5)有语音、数据和视频需求。 6)集体办公室。图中标记有市场部、供应部、财务部等办公室,有语音、数据需求。 7)会议室。有语音、数据和视频需求。

项目一 用CAD与VISIO的绘制综合布线系统图与平面图

项目一 用CAD与VISIO的绘制综合布线系统图与平面图

任务一综合布线的概述
1、综合布线的技术发展
2、局域网及网络通信系统
3、综合布线在智能楼宇中的应用
4、综合布线在智能家居中的应用
任务二综合布线的设计
1、综合布线的设计步骤
2、综合布线识图制图规范
3、综合布线系统图和平面图的绘制
任务一
用CAD与VISIO的绘制综合布线系统图与平面图
4、综合布线系统设计
项目二制作综合布线信息点点数表
项目三制作综合布线系统材料预算表
项目四制作综合布线系统端口对照表
项目五制作综合布线施工进度表
项目六综合布线系统设计(完成一个小项目的设计)
任务三综合布线双绞线系统安装与调试
1、综合布线的施工准备(含工具和耗材的准备分类)
2、双绞线线缆的施工
项目七水晶头端接
项目八跳线制作
项目九网络配线架端接
项目十110配线架端接
任务四综合布线线管、线槽安装
项目十一PVC管槽的安装与敷设
项目十二PVC线槽的安装与敷设
项目十三机柜的安装
项目十四电源的安装
项目十五交换机的安装
项目十六理线环的安装
任务五安装光缆系统
1、光纤光缆的相关知识
2、光纤连接的方法
项目十七光纤连接
任务六项目管理综合编制
1、施工设计方案的编写
2、施工组织方案编写
3、项目验收的流程及注意事项
任务七综合布线项目设计(完成校园网络整个项目的内容)
(这个目录是一种思路,另外的思路就按照前面综合布线课程标准来写,任务一到任务七,然后每个项目作为目录的小题标即可)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

绘制空配线架
复制小配线架的外框 将不需要的部分删除
任务 分配线架设备布置图-楼层交换机
绘制楼层交换机
复制大配线架需要部分 将端口模块分解,给上方线增加11等书等分点 使用直线工具从第二点开始绘制斜线,并复制7条,生成楼层交换机端口 将端口阵列为2行24列,列偏移17,行偏移-40 使用矩形工具将8个端口分组 使用文本工具标注编号 复制光纤配线架模块,将其缩放0.7, 复制该模块,并使用矩形工具将其分组,调整位置与交换机模块分组底部 对齐 将光纤端口分组平移复制。
任务 分配线架设备布置图-绘制机柜外壳
1、绘制机柜外壳
绘制800*2000的矩形,用偏移命令向 外复制另一个矩形,间距20 对象捕捉设置捕捉最近点,绘制左边底 座矩形 使用镜像命令将其装饰线与底座复制到 另一端,镜像线位于机柜中心线
任务 分配线架设备布置图-绘制机架
2、绘制机架
任务 分配线架设备布置图-绘制48口光纤配线架
复制两次已绘制好的光纤配线架,将其中一个配线架 的接口删除,使用拉伸命令,将其向上缩短42个单位 移动缩短的光纤配线架,将其放置在24口光纤配线架 上方
任务 分配线架设备布置图-U绕线架
绘制U绕线架
复制小配线架的外框 绘制6*18矩形,阵列为2行6列,行偏移25,列偏移77,将其移动 到配线架外框中间
任务 分配线架设备布置图-画外框
从模块化插口左下角为起点,绘制结束点为@-24,-14的 辅助线 以辅助线的左下角端点为起点,绘制圆角为5的532*85的 矩形 在矩形框左下角绘制一个距离辅助线左端偏移@10,7,长 径为11,短径为3的椭圆形 将椭圆阵列2行2列,行偏移71,列偏移501 删除参考线
任务 分配线架设备布置图-24口光纤配线架
绘制光纤配线架插口
将24口模块配线架复制一个,删除不需要的部分,保留左边第一个CK模 块 沪指16*14的矩形,在距离矩形左下角4的单位的位置绘制直线,完成插口 将该插口移动到CK模块上,并删除原来的CK模块 用阵列工具生成其他23个插口,列偏移20 选中后8个插口,水平平移3个单位 使用矩形工具,对插口8个一组进行分组
任务 分配线架设备布置图-合成线架
将除机架以外的部件分别 转为块 将设备依次摆放在机架上 将机架上方向上拉伸29个 单元 使用修剪命令将机架进行 修剪 文字输入说明
任务 分配线架设备布置图-整体设备图制作ห้องสมุดไป่ตู้
完成边框绘制 完成图例与电缆型号说明 设置线条,文字颜色
任务 分配线架设备布置图-合成配线架
绘制移动插孔
绘制12*9的矩形,向下复制一个,间距为1,并在 两个矩形左边绘制一条连接线 绘制8*32的矩形,在距离底边2个单位绘制一条直 线 绘制28*2的矩形,将其移动到刚画好的矩形上 将插孔分别移动打
任务 分配线架设备布置图-合成配线架
绘制80*1880的矩形,将其分解 后,使用偏移命令向里各复制一 直线,间隔为5 在画好的矩形右边,使用捕捉自 命令,设定基点为已画好矩形右 上角,水平偏移10作为起点,绘 制27*1880的矩形 使用镜像命令,使用捕捉自命令, 使镜像线距离机架右上角245个 单位,生成另一半 机柜机架中各做一条对角线,用 移动命令将机架移动到机柜中 删除参考线
移动插孔
复制小插孔的矩形,将其移动到小配线架垂直种种,水平偏左3单位处 移动大配线架的左边插孔,将其移动到大配线架垂直正中,水平偏左3单 位处 以大配线架左边中点为起点,绘制水平长205单位的辅助线 将该辅助线向下移动6个单位,使用拉伸命令将其左边缩短84个单位 将下方插槽移动到辅助线的一端 复制插槽移动到辅助线另一端 使用镜像工具将插槽镜像到配线架另一端 删除辅助线
任务:绘制分配线架设备图 能力目标
精确绘图能力 分析能力
知识目标
1、捕捉自的使用 2、阵列的使用 3、设置线条格式 4、绘制图像的细节处理
任务 分配线架设备布置图-绘制24口六类模块化插口

将常用图例中的模块复制到本文档,并转化为块CK 使用阵列命令生成第一排24口六类模块化插口,列偏移量为20 将后8个插口向右平移3个单位 用矩形工具将8个插口分为一组,绘制时使用捕捉自工具,将基点设置到 每组模块最左端,左上方偏移量为@-1,3(相对位置),矩形尺寸为158*23 用一样的方法画出另外两个矩形框,也可使用复制完成 使用镜像命令完成下一排的插口,使用捕捉自命令,使镜像线距离第一排 插口底部7.5个单位。 用文字工具和阵列命令完成编号的书写,字高为4。阵列的列距为20,后 面8个数字向后平移3个单位 复制第二排编号
