离心风机工作原理

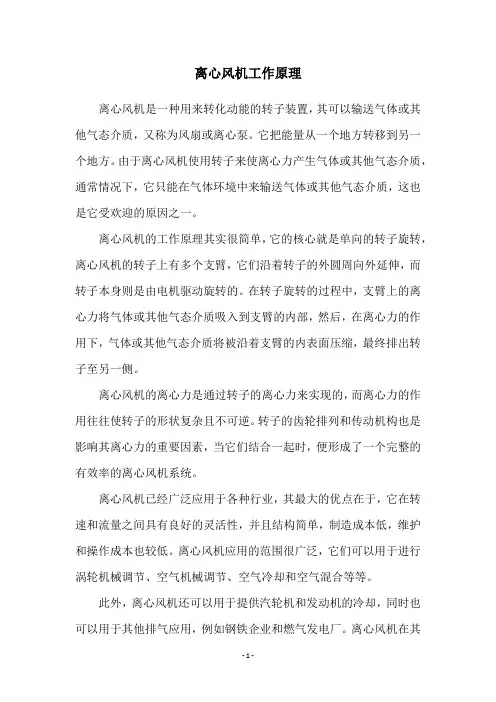

离心风机工作原理
离心风机工作原理离心风机是一种用来转化动能的转子装置，其可以输送气体或其他气态介质，又称为风扇或离心泵。
它把能量从一个地方转移到另一个地方。
由于离心风机使用转子来使离心力产生气体或其他气态介质，通常情况下，它只能在气体环境中来输送气体或其他气态介质，这也是它受欢迎的原因之一。
离心风机的工作原理其实很简单，它的核心就是单向的转子旋转，离心风机的转子上有多个支臂，它们沿着转子的外圆周向外延伸，而转子本身则是由电机驱动旋转的。
在转子旋转的过程中，支臂上的离心力将气体或其他气态介质吸入到支臂的内部，然后，在离心力的作用下，气体或其他气态介质将被沿着支臂的内表面压缩，最终排出转子至另一侧。
离心风机的离心力是通过转子的离心力来实现的，而离心力的作用往往使转子的形状复杂且不可逆。
转子的齿轮排列和传动机构也是影响其离心力的重要因素，当它们结合一起时，便形成了一个完整的有效率的离心风机系统。
离心风机已经广泛应用于各种行业，其最大的优点在于，它在转速和流量之间具有良好的灵活性，并且结构简单，制造成本低，维护和操作成本也较低。
离心风机应用的范围很广泛，它们可以用于进行涡轮机械调节、空气机械调节、空气冷却和空气混合等等。
此外，离心风机还可以用于提供汽轮机和发动机的冷却，同时也可以用于其他排气应用，例如钢铁企业和燃气发电厂。
离心风机在其他行业中也有着广泛的应用，例如在药物行业它们可以用于负压抽收、真空蒸馏和半真空蒸发，在石油行业它们可以用于脱硫、脱硝和空气比例管理等。
离心风机技术的不断发展，使得它具备了更好的可靠性能、更高的效率以及更细致的控制能力。
同时，随着技术的发展，离心风机的安装和使用也变得更加容易，使得它能够更好地满足客户的需求。
随着技术的发展，离心风机会得到更多应用，为工业生产和节能环保社会做出更大的贡献。
离心风机的工作原理和性能参数
离心风机的工作原理和性能参数离心风机是一种常用的风机类型，其工作原理是通过离心力将气体或气体颗粒带入风机内部，并通过离心力将气体或气体颗粒加速并排出。
离心风机的主要组成部分包括：进气口、离心叶轮、驱动装置、外壳以及出口。
进气口是气体或气体颗粒进入风机的出入口，离心叶轮是离心风机的核心部分，通过旋转产生离心力。
驱动装置可以使用电动机、发动机等不同的动力装置。
外壳是离心风机的外部包围结构，用于防止气体泄漏和噪音。
出口是离心风机的出口，气体或气体颗粒在离心力作用下从出口排出。
离心风机的工作原理可以分为叶片作用和离心力作用两个过程。
首先，当进入风机的气体或气体颗粒经过进气口后，被离心叶轮吸入。
离心叶轮由多个叶片组成，叶片的形状和排列方式可根据实际需求进行设计。
当离心叶轮旋转时，产生的离心力将气体或气体颗粒加速，并使其在离心叶轮的外缘被排出。
离心风机的性能参数包括风量、压力、效率和功率。
风量是指进入离心风机的气体或气体颗粒的流量，通常以立方米/小时或立方英尺/分钟为单位。
压力是指风机所产生的气体压力，以帕斯卡（Pa）或英制单位英寸水柱（inWC）表示。
效率是指离心风机的能量转化效率，即输出功率与输入功率之比。
功率是指驱动离心风机运转所需的能量，通常以瓦特（W）或马力（HP）表示。
离心风机的性能参数受多种因素影响，包括离心叶轮的形状和尺寸、驱动装置的性能、外壳的结构等。
离心叶轮的形状和尺寸是影响风量和压力的关键因素，较大尺寸的叶轮可以产生更大的离心力和更高的风量和压力。
驱动装置的性能和外壳的结构也会对离心风机的性能产生一定影响。
较高性能的驱动装置和优化的外壳结构可以提高离心风机的效率和能量转化效率。
总之，离心风机通过离心力将气体或气体颗粒带入并加速排出，其工作原理简单明了。
风机的性能参数包括风量、压力、效率和功率，这些参数受到离心叶轮、驱动装置和外壳等因素的影响。
了解离心风机的工作原理和性能参数对于正确选择和使用离心风机具有重要意义。
离心风机工作原理

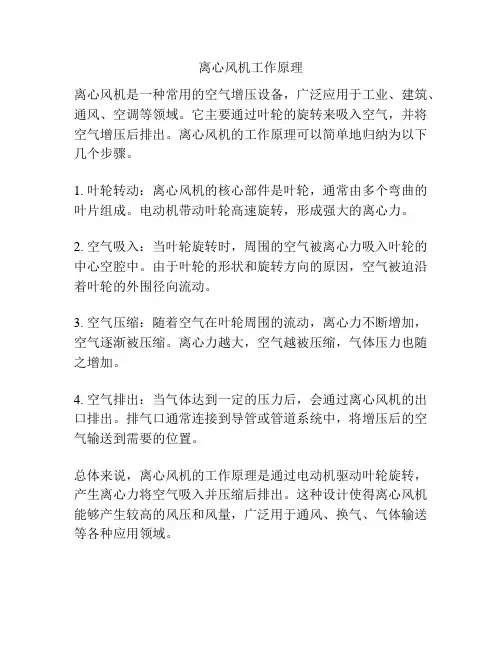

离心风机工作原理
离心风机是一种常用的空气增压设备，广泛应用于工业、建筑、通风、空调等领域。
它主要通过叶轮的旋转来吸入空气，并将空气增压后排出。
离心风机的工作原理可以简单地归纳为以下几个步骤。
1. 叶轮转动：离心风机的核心部件是叶轮，通常由多个弯曲的叶片组成。
电动机带动叶轮高速旋转，形成强大的离心力。
2. 空气吸入：当叶轮旋转时，周围的空气被离心力吸入叶轮的中心空腔中。
由于叶轮的形状和旋转方向的原因，空气被迫沿着叶轮的外围径向流动。
3. 空气压缩：随着空气在叶轮周围的流动，离心力不断增加，空气逐渐被压缩。
离心力越大，空气越被压缩，气体压力也随之增加。
4. 空气排出：当气体达到一定的压力后，会通过离心风机的出口排出。
排气口通常连接到导管或管道系统中，将增压后的空气输送到需要的位置。
总体来说，离心风机的工作原理是通过电动机驱动叶轮旋转，产生离心力将空气吸入并压缩后排出。
这种设计使得离心风机能够产生较高的风压和风量，广泛用于通风、换气、气体输送等各种应用领域。
离心风机的工作原理
（三）轴向涡流
实际上风机的叶片数是有限的，相邻两叶片所形成的叶道占有一定的空间。当叶轮旋转时，叶道空间随叶片一起转动；而叶道内的气体，由于自身粘性小，又有惯性，它就有保持其本身方向不变的趋势。由图14－4可见，当叶轮旋转时，叶道内的气体与叶道空间具有相对回转，转向与叶轮放置方向相反，这就是轴向涡流。轴向涡流使气流出口角β2与叶片安装角β2A不等且β2<β2A ，所以，在叶片数有限时，有： C2u=u2－C2rctgβ2<C2u∞ 即 PT<PT∞ 或 PT=μPT∞ 式中 μ称为环流系数或压力减少系数。可见，当叶片数有限时，因C2u<C2u∞，故理论压力相应减少。
2、前向叶片风机效率较低、噪声大，但在相同风压、风量时，风机尺寸小，转速低。因而它用于高压通风机（P=7850－9810Pa）以及要求风机尺寸小的场合。在移动式农业机械中由于要求风机的尺寸较小，因此常采用前向叶片的中、高压风机。 3、多叶式离心通风机都用前向叶片，它的特点是轮径比（D1/D2）大、叶片数多，叶片相对宽度较大，因而用较小的尺寸可得较大的压力和流量，且噪声较低，但效率也低。农业机械中的一些小型风机如小型植保机械上，常采用多叶式风机。 4、径向直叶片风机的压头损失大，效率低，但形状简单、制作方便。当风机效率不作为主要考核指标时，它常被用作低压风机。另外，后向直叶片风机效率较径向直叶片风机高，制造也比较简单，适用于动压低、静压与动压比值较高的场合，一般用于中、低压风机，应用较多。
风机叶轮的设计通常很复杂，一般老说他们在设计中的时候根据主要参数，通过模板来进行设计。 先做可调安装角的叶轮进行试验，试验合格后，再把叶片的各项参数定下来。 空气动力学的大多教程和材料里面没有讲风机设计. 翼形的设计是有的,但是飞机用的翼形和风机的翼形区别很大. 用计算流体力学来处理这个问题近年比较流行,但是坐的也不多.毕竟在高度湍流的流动状态下,和弯曲复杂的流动区域里,算出来的结果也是很难保证可靠.再者就是内部空间复杂要划分网只能用非结构网格,对机器的要求又提高了.gambit里面带的Turbo的工具用起来 方便具体那样划分网格 对模型的近似度如何,尚难确定。
离心式风机工作原理
离心式风机工作原理离心式风机是一种广泛应用于机械、建筑、化工、能源等各个领域的风动装置。
其工作原理基于离心力和气体动力学原理，通过生成高速旋转的叶轮驱动气体流动，从而产生气流和风压。
本文将详细介绍离心式风机的工作原理。
第一部分：离心式风机的结构组成离心式风机由入口、叶轮、出口、驱动装置和外壳等组成。
入口是气体流进离心式风机的部分，叶轮是离心式风机的核心组件，可以将气体带到出口处，出口处是气体流出离心式风机的部分。
离心式风机的驱动装置的种类非常多，常见的有电机、柴油机、汽车引擎等。
外壳起到固定叶轮和驱动装置的作用，同时可以保护叶轮和驱动装置，防止其受到外部干扰和损坏。
第二部分：离心力的作用原理离心力的作用原理是最核心的部分。
离心力又叫离心作用力，是指把物体沿着半径方向向外甩的作用力。
对于位于离心式风机旋转中心的气体，因为受到离心力的作用，会向离心式风机的外围运动，形成气流和风压。
离心力是由于叶轮转速快而引起的，转速越快，受到的离心力就越大。
离心式风机的设计就是要合理选择叶轮的转速，使得产生的气流和风压满足使用需求。
轴向速度和周向速度也是设计时需要考虑的重要因素。
第三部分：气体动力学与叶轮的工作原理气体动力学是离心式风机的重要支撑理论，其与叶轮的工作原理密不可分。
气体动力学研究气体流动的规律和特性，在离心式风机中有着重要的应用。
叶轮的工作原理是利用离心式风机中的叶轮将气体从入口吸入，通过离心力和转动的作用，形成气流和风压，并将气体流出离心式风机的出口处，从而产生压缩空气或气流，完成所需工作。
叶轮的设计和选择是离心式风机制造的重要环节，其关键参数包括叶轮直径、叶片数量和叶片角度等。
叶轮设计的合理性影响着离心式风机的运行效率和使用寿命。
第四部分：离心式风机的特点和应用领域离心式风机具有以下特点：1. 构造简单，制造工艺成熟，稳定性好；2. 操作方便，维护管理成本低；3. 风量大，风压高，适用于大范围空气流动；4. 转速低，噪音小，运行平稳。
离心风机的工作原理
离心风机的工作原理
离心风机是一种常见的传动装置，主要用于产生气流并将其输送到其他设备或空间中。
它可以在许多不同的应用领域中使用，包括通风、空调、工业过程等。
离心风机的工作原理是基于离心力的产生和利用。
当电机启动时，离心风机内部的叶轮开始旋转。
这些叶轮通常由多个弯曲的叶片组成，它们被安装在旋转的轴上。
当离心风机旋转时，其叶轮受到电机的驱动力，产生大量的离心力。
这种离心力将气体推向离心风机的出口方向，从而形成气流。
被推动的气体可以是空气、气体混合物或其它气体。
离心风机还配备了进风口，从中吸入气体。
进入风机的气体首先经过导流环，然后进入叶轮。
叶轮的旋转使得气体受到离心力的影响，将其推向离心风机的出口。
离心风机的性能通常通过其风量和静压来描述。
风量是指单位时间内通过离心风机的气体体积，单位通常为立方米每小时。
静压是指设备在运行过程中产生的气流所具有的压力，单位通常为帕斯卡。
总结起来，离心风机的工作原理是通过电机驱动叶轮旋转，产生离心力推动气体形成气流。
该设备具有广泛的应用领域，并且其性能可以通过风量和静压来描述。
离心式风机
2.4 F式传动（联轴器传动）离心风机 特点：与D式传动相比，轴承的径向载荷小。
带底座D式传动风机 单吸F式传动风机
1-调风门；2-轴封；3-进气箱；4-进风口 5-叶轮；6-机壳；7-传动组；8-联轴器
3.5直联式轴流风机 特点：结构简单，单级叶轮风机压力低，适合于介质无特殊要求 的通风场合。
后向叶片风机的效率一般在0.8~~0.9之间，前向叶片风机的效率在 0.6~~0.65之间。
同一台风机在一定的转速下，当风量和风压改变时，其效率也随之 改变，但其中必有一个最高效率点，最高效率时的风量和风压称为最佳 工况。 通风机在管道系统中工作时，它的风量与风压应尽可能等于或接近 最佳式况时的风量和风压，应注意使其实际运转效率不低于最高效率的 90 %。
二、风压 通风机的出口气流全压与进口气流全压之差称为风机的风压H，其单 位为毫米水柱。风机所产生的风压与风机的叶轮直径、转速、空气密度 及叶片形式有关，其关系可用下式表示： H=ρHv22 或： H=0.000334HD22n2
式中：
H——通风机全压，毫米水柱； ρ——空气的密度，千克· 2/米4；当大气压强在760毫米汞柱，气温为 秒 20℃，ρ=1.2千克/米2； v2——叶轮外周的圆周速度，米/秒； H——全压系数，根据实验确定，一般如下： 后向式：H=0.4—0.6； 径向式：H=0.6—0.8； 前向式：H=0.8—1.1； D2——风机叶轮的外径，米； n——风机的转速，转/分。
离心风机 原理
离心风机原理
离心风机是一种常用的风动机械设备，它利用离心力将空气吸入并通过旋转叶轮产生风压或气流，实现增压、通风或传输空气的目的。
它的工作原理如下：
首先，离心风机通过机械作用将空气吸入进入风机机壳。
在机壳内部，空气遇到旋转叶轮，由于叶轮上安装有许多叶片，空气在叶片的作用下被迫改变方向，形成离心力。
这个过程中，离心力使空气加速并产生压力。
随着空气在叶轮内部旋转，它逐渐进入离心风机的出口。
出口处的空气受到叶轮高速旋转的影响，形成高速气流，并在出口处形成风压差。
这种风压差可以用来进行空气传输、通风或增压。
离心风机可以通过调节叶轮的旋转速度或叶片角度来调节风机的出口风速和风量。
通过控制风机的工作参数，可以实现不同的风流速度和风压。
离心风机广泛应用于许多领域，包括建筑物通风、舒适空调系统、工业通风、工业排风、化工过程、环境保护、能源回收等。
它具有结构简单、工作稳定、运行可靠、体积小、噪音低等优点。
总之，离心风机的工作原理是利用机械力将空气吸入并产生离心力，通过叶轮旋转产生风压或气流，实现空气通风、传输和增压的作用。
离心风扇工作原理
离心风扇工作原理
离心风扇工作原理是通过驱动装置带动叶轮快速旋转，产生离心力，使空气被迅速吸入风机内部，然后被离心力排出。
其工作原理如下：
1. 电机驱动：离心风扇使用电动马达作为驱动装置，电动马达通过供电使得叶轮快速旋转。
2. 叶轮设计：离心风扇的叶轮通常是一片片呈弯曲的叶片组成，这种设计使得风扇在旋转时可以产生高速气流。
3. 离心力产生：当叶轮旋转时，叶片的弧形使得空气被迅速吸入风扇内部。
叶轮的高速旋转产生了离心力，使得吸入的空气被迫向外侧排出。
4. 气流输出：离心力将空气迅速推向风扇的外部，形成强劲的气流。
通过风扇出口，产生的气流可以被引导到需要的方向。
5. 调节控制：离心风扇通常配有多种风速档位，通过调节驱动力源的电流大小，可以控制叶轮的旋转速度，从而调节风扇输出的风速。
离心风机工作原理及讲解
离心风机知识汇总一、离心风机概述 (2)二、离心风机的构成及构造 (7)1.风机的构成 (7)2.风机的构造介绍 (7)三.风机的维修与保养 (7)3.1.叶轮的维修、保养 (7)3.2.机壳与进气室的维修保养 (8)3.3.轴承部的维修保养 (8)3.4.其它各配套设备的维修保养 (8)3.5.风机停止使用时的维修保养 (8)3.6.风机长久停车寄存不用时的保养工作 (8)四：风机运转中故障产生的因素 (8)4.1.风机震动激烈 (8)4.2.轴承温升过高 (9)4.3.机壳或进风口与叶轮摩擦 (9)4.4.电动机电流过大或温升过高 (9)五、离心风机的常见故障及排出 (9)一、离心风机概述:风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类；透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用变化气体容积的办法压缩及输送气体机械。
按气流运动方向分类；离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，重要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体互相作用，气体被压缩后，近似在圆柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
通风机高低压对应分类以下(在原则状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压 P=1000-8000Pa高压离心通风机：全压 P=8000-30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压 P=500-3000Pa风机全称及型号表达办法：普通通风机全称表达办法№风机大小次序号第几的英文代称风机比传速 风机压力系数型式和品种构成表达办法：×№进风用2 表达)风机重要技术参数的概念(单进风不标注,双风机压力系数风机用途代号1)压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
离心风机工作原理
离心风机工作原理
离心风机是一种常见的风动机械设备，它通过离心力将气体或气固混合物送入
设备内部，并在设备内部将气体或气固混合物加速、压缩、输送或换热的机械。
离心风机的工作原理主要是通过离心力和动能转换来实现的。
首先，离心风机的工作原理是利用叶轮的旋转产生离心力。
当离心风机启动后，叶轮开始旋转，气体或气固混合物被吸入叶轮内部。
叶轮的旋转会产生离心力，使得气体或气固混合物在叶轮内部产生压力差，从而形成气流。
这种气流会随着叶轮的旋转而被抛出，形成气流的动能。
其次，离心风机的工作原理还涉及到动能转换。
当气流被抛出叶轮后，它会带
着一定的动能，这种动能可以用来加速、压缩、输送或换热。
例如，当气流被用来加速时，它可以通过喷嘴或管道进行加速，从而实现气体的输送或换热。
当气流被用来压缩时，它可以通过叶轮的设计和旋转速度来实现气体的压缩。
当气流被用来输送时，它可以通过管道或输送带来实现气体的输送。
当气流被用来换热时，它可以通过与其他流体进行接触来实现热量的交换。
总的来说，离心风机的工作原理是基于离心力和动能转换的。
它通过叶轮的旋
转产生离心力，从而形成气流，并利用气流的动能来实现加速、压缩、输送或换热的目的。
离心风机在工业生产中有着广泛的应用，例如在通风、空调、除尘、输送等领域都有着重要的作用。
对于离心风机的工作原理的深入理解，有助于我们更好地使用和维护离心风机设备，提高设备的效率和使用寿命。
离心风机的工作原理
02
随着叶轮的旋转，气体在离心力作用下被甩向叶轮外缘，形成
高压气流。
高压气流通过出口管道排出，同时产生负压，将外部气体吸入
03
风机内。
离心风机的调节
1
通过调节出口阀门的开度来控制风量大小。
2
通过改变电机转速来调节风压和风量。
3
使用变频器等调速装置实现电机转速的连续调节， 以达到更好的调节效果。
离心风机的停机
离心风机的工作原理
目 录
• 离心风机概述 • 离心风机的工作与保养
离心风机概述
01
离心风机的定义
离心式风机是一种利用旋转叶轮产生 离心力来输送气体的机械，也称为离 心式鼓风机或离心式通风机。
叶轮高速旋转时，气体被甩入叶轮内 的气体通道，然后流入扩压器，通过 扩压器将气体动能转化为压力能，使 气体压力得到提高。
马力（hp）表示。
功率曲线
离心风机的功率曲线随着流量和压 力的变化而变化。
节能效率
离心风机可以通过优化设计、选用 高效电机等手段提高节能效率。
效率与损失
效率计算
离心风机的效率可以通过实际测量或 计算得出，通常以百分比表示。
损失原因
效率优化
通过改进设计、选用优质材料和加强 维护保养等手段可以提高离心风机的 效率。
01
02
03
关闭出口阀门，停止电 机运行。
检查并维护风机和电机 ，确保其处于良好状态
。
对风机进行清洁和维护 ，以延长其使用寿命。
离心风机的维护与保
05
养
日常维护
01
02
03
04
检查风机运行状态
观察风机的振动、声音和温度 ，确保风机正常运行。
离心风机的工作原理
离心风机的工作原理离心风机是一种常用的风机，它的工作原理是利用电机驱动风机叶轮旋转，产生气流。
离心风机通过离心力的作用将气体从中心吸入，然后将气体加速并排出。
在这个过程中，离心风机采用离心力和惯性力将气体从中心吸入，并通过叶轮的转动将气流排到周边。
离心风机的主要组成部分包括电机、风机叶轮和外壳。
电机是离心风机的动力源，通常采用电动机来驱动。
风机叶轮是离心风机的核心，它负责将气体加速并排出。
外壳是离心风机的重要组成部分，它的作用是引导和控制气流的流动。
当电机启动时，风机叶轮开始旋转。
叶轮上的叶片通过离心力的作用将空气从中心吸入。
随着叶轮的旋转，叶片会将空气不断加速，使其获得更高的动能。
同时，叶轮的旋转还会生成一定大小的压力差，产生向外的气流。
在离心风机中，气流是呈径向排放的。
当气流通过叶轮加速并排出时，它的速度会逐渐增加，从而使气流的动能增加。
此时，离心力和惯性力对气体的作用会使其分离，排出离心风机。
在气流排出之后，离心风机会继续循环进行吸入和排出的过程，实现连续的风量和气流控制。
离心风机具有多种优点，包括高效率、稳定性好、噪音低等。
由于其工作原理的特点，离心风机适用于很多领域，如供暖、通风、空调、工业生产等。
它广泛应用于建筑、环境工程、工业制造等领域，为人们的生活和工作提供了必要的气流支持。
总之，离心风机的工作原理是通过电机驱动风机叶轮旋转，利用离心力和惯性力将气体从中心吸入，并加速并排出。
离心风机具有多种优点，广泛应用于供暖、通风、空调、工业生产等领域。
离心风机在改善人们的生活和工作环境中起到了重要作用。
离心通风机工作原理
离心通风机工作原理
离心通风机是一种常见的通风设备，可以有效地排除室内的污浊空气，提供新鲜空气。
它的工作原理如下：
1. 风机外围空气进入：当离心通风机开始工作时，室外空气将通过机器的进风口进入风机。
2. 空气旋转：进入风机后，空气将通过一个旋转的叶片系统。
这个系统通常由多个叶片组成，呈弯曲的形状，安装在一个圆形的筒状腔体内。
3. 离心力的产生：当空气通过叶片系统旋转时，叶片将给空气施加一个离心力。
这个力将空气向外推动，并使其沿着叶片的曲线方向移动。
4. 压缩和排气：由于空气被推向外部，离心通风机的叶片系统会逐渐变窄，形成一个收缩的通道。
这将导致空气被压缩，并通过机器的出风口排出。
5. 循环往复：离心通风机将不断地循环将室外空气吸入并将室内污浊空气排出，以保持良好的通风效果。
需要注意的是，离心通风机工作原理通常用于冷暖空调系统以及工业通风设备中。
具体的工作原理可能因不同类型的风机而有所不同，但核心原理都是利用离心力将空气推向外部，实现通风、排气的功能。
离心式鼓风机原理
离心式鼓风机原理
离心式鼓风机是一种常见的风机类型，它通过离心力将空气吸入并排出。
其工作原理如下：
1. 动能转换：离心式鼓风机通过电动机带动叶轮高速旋转。
电动机的动力被传递给叶轮，使其具有很高的动能。
2. 吸入空气：当叶轮高速旋转时，空气受到叶轮与机壳之间的离心力的作用，从进气口进入鼓风机。
3. 空气加速：空气进入鼓风机后，会被叶轮的旋转动能转换为动能，从而使空气加速。
空气沿着叶轮的径向方向流动，并逐渐加速。
4. 压力增加：随着空气加速，气体会沿着叶轮的径向外流，其中一部分气体会被叶片反复加速和压缩。
经过多级叶轮的作用，空气的压力逐渐升高。
5. 排出空气：当气体达到一定压力后，它会被排出鼓风机。
排气口通常位于机壳的侧面或顶部。
离心式鼓风机的设计和使用广泛应用于许多领域，如工业生产、建筑通风、矿山通风等。
它具有高效、可靠、体积小等优点，在许多工业过程中发挥着重要的作用。
离心式风机的工作原理
离心式风机的工作原理
离心式风机是一种常见的风机类型，其工作原理基于离心力产生的风力，用于产生气流或增强通风效果。
以下是离心式风机的工作原理：
1. 结构组成：离心式风机通常由驱动装置（如电动机）、叶轮、进风口、出风口和外壳等组成。
2. 进风过程：当电动机启动后，风机叶轮开始旋转。
外部空气通过进风口进入风机，形成进风流。
3. 叶轮运动：进风流穿过进风口后，叶轮将其吸入，然后通过旋转快速向外甩出。
叶轮的转动速度通常较高，产生的离心力将气体向外甩出。
4. 离心力：叶轮的离心力将气体从中心位置推向外部，形成强大的气体流。
这种离心力使得气体可以克服内部摩擦，并加速流动。
5. 出风流：离心式风机通过出风口排放已加速的气体流。
出风口通常位于风机的侧壁或顶部。
6. 调节风量：可以通过控制叶轮的转速或改变叶轮的叶片角度来调节风机的风量。
转速越高，风量越大。
7. 应用领域：离心式风机广泛应用于通风系统、空调系统、工业生产过程中的气体输送和循环等领域，以提供必要的气体流
动和风力。
总体而言，离心式风机利用驱动装置带动叶轮旋转，通过大量空气流经叶轮并受到离心力的作用，产生强大的气流以满足通风、排气或气体输送的需求。
离心通风机工作原理
离心通风机工作原理
离心通风机是一种常用的工业通风设备，其工作原理是通过离心力来加速气体的流动，从而实现通风或排风的效果。
离心通风机由驱动设备和离心风轮组成。
驱动设备包括电动机或发动机等能源转换装置，用于提供动力。
离心风轮则负责转动，它通常具有高速旋转的叶片，形成一个类似于旋转的圆锥形空腔。
当驱动设备启动后，离心风轮开始旋转。
由于离心力的作用，气体被迫从离心风轮的中心向外部流动。
当气体进入离心风轮的入口处时，由于叶片的高速旋转，气体被强力拉拽，形成高速流动的气流。
随着气体的流动，气流会被加速并推向离心风轮的边缘。
在离心风轮的外缘处，气体以高速从离心通风机排出。
这种工作原理使得离心通风机能够产生强大的气流，从而有效地完成通风或排风任务。
离心通风机的工作原理是基于质量守恒和动量守恒定律的。
当气体进入通风机时，其动能被转化为离心力，从而使气体加速。
而在离心风轮的边缘处，气体的动能被转化回来，以产生高速的气流。
通过这种方式，离心通风机能够将大量空气有效地移动并排出。
需要注意的是，离心通风机的效果与其设计和安装有关。
例如，风轮的尺寸和形状、入口和出口的位置和尺寸都会影响通风机
的性能。
因此，在选择和使用离心通风机时，需根据具体的需求和条件进行合理的设计和安装，以确保其能够正常工作并取得良好的通风效果。
离心式风机.
102
QH 102
式中： η——通风机效率，%。 N——轴功率，千瓦 当通风机的转速一定时，它的轴功率随着风量的改变而改变，一般离 心式通风机的轴功率随着风量的增加而增加。
四、效率
通风机的有效功率与轴功率之比为通风机的效率η，即：
Ny N
Hale Waihona Puke 00 %通风机的有效功率反映了通风机工作的经济性。
3.1.2主轴 主轴的作用是支撑叶轮旋转和传递动力装置的机械能。 主轴必须有足够的强度和刚度来传递机械能和支撑叶轮旋转不 发生振动。 大型风机主轴采用高强度的合金钢锻造和精加工而成。 叶轮和主轴有两种连接方式：采用轮毂结构的叶轮是通过轴上 的键连接；采用法兰结构的叶轮是通过高强度的铰制螺栓连接，在 足够的拧紧力矩下可保证叶轮和主轴紧密连接，铰制螺栓起到连接 和定位作用。这两种连接方式在双支撑风机中都有采用。悬臂式风 机则都采用轮毂结构的叶轮，键连接。
体挤入机壳，于是机壳内的气体压强增高，最后被导向出口排
出。气体被甩出后，叶轮中心部分的压强降低。外界气体就能 从风机的吸入口通过叶轮前盘中央的孔口吸入，源源不断地输
送气体。
6
叶轮的工作原理
• （一）速度三角形 空气在叶道上任一点处，有绝对速度c，它是气流与 叶轮的相对速度ω与牵连速度μ的向量和。绝对速度c与牵连速度μ的夹角 以α表示。相对速度ω与牵连速度μ的反方向的夹角以β表示。通常只画出 叶片入口及出口的速度三角形，并以1点表示叶轮入口；2点表示叶轮出 口（图14－3b、c）。
叶轮与轴联接方式
3.1.3机壳 机壳的作用是将叶轮排出的高能气体汇聚起来，引到出口管道 上，同时将一部分动能转化为静压能。 机壳主要是由两侧板和一圈板焊接而成的结构件，其圈板形状 是蜗壳形的。从蜗舌到出口的流通面积是从小到大，与流量的大小 相匹配，最有效地提高风机的静压。机壳要有足够的刚度和强度防 止变形过大和振动。在合适的圈板位置上开有人孔门（或检查孔）， 以方便安装检修和查看叶轮（出口）的使用情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（/ 苏州科跃环保设备有限公司）
离心风机工作原理
一、工作原理
是根据动能转换为势能的原理,利用高速旋转的叶轮将气体加速,然后减速、改变流向，使动能转换成势能（压力）。
在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。
在扩压器中，气体改变了流动方向造成减速，这种减速作用将动能转换成压力能。
压力增高主要发生在叶轮中，其次发生在扩压过程。
在多级离心风机中，用回流器使气流进入下一叶轮，产生更高压力。
二、作用
离心风机的工作原理与透平压缩机基本相同，均是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。
（/ 苏州科跃环保设备有限公司）。
