一、施工工艺城市地下管网建设工程的施工工艺是确保项目顺利进行的重要环节,涉及到多种施工方法和技术。
(一)开挖施工工艺1、明挖法明挖法是城市地下管网建设中最传统和常用的施工方法,适用于管道埋设较浅的情况。
其主要步骤包括:场地准备:对施工现场进行清理,设置围挡,确保施工区域的安全。
开挖土方:使用机械设备(如挖掘机)进行土方开挖,通常分层进行,以控制土体稳定。
管道安装:在开挖好的基坑内进行管道安装,确保管道的水平和垂直度符合设计要求。
物联网与智能城市地下管网监测
物联网与智能城市地下管网监测引言物联网和智能城市技术的不断发展正日益改变我们的生活方式和城市管理方式。
智能城市地下管网监测是物联网技术应用的重要方向之一。
地下管网是城市基础设施的重要组成部分,包括供水管网、排水管网、燃气管网等,它们的正常运行对城市的稳定和居民的生活至关重要。
然而,地下管网的监测与维护一直是一个具有挑战性的任务。
在过去,地下管网的检修和维护通常需要耗费大量的人力和时间,监测手段也相对落后,容易导致管网故障和事故。
而物联网技术的应用为智能城市地下管网监测提供了全新的解决方案。
智能管网监测的挑战在讨论物联网与智能城市地下管网监测之前,让我们先来了解一下现有管网监测的挑战。
传统的地下管网监测方法主要依靠人工巡检、红外摄像头等手段,这种监测方式存在着以下一些问题:1. 人工巡检效率低下人工巡检地下管网需要投入大量的人力和时间,而且人工巡检的区域范围有限,很难做到全面监测。
此外,人工巡检容易受到主观因素的影响,可能出现监测遗漏或误判的情况。
2. 设备监测和维护困难地下管网往往分布在城市的各个角落,有些甚至埋藏在地下,因此监测和维护难度较大。
传统的设备监测和维护方法需要破坏地面结构,造成不便和浪费。
3. 故障发生后的处理延迟传统的地下管网监测方法通常是被动式的,只有在故障发生后才能及时响应和处理,这往往会导致故障的扩大和严重后果的发生。
物联网技术在地下管网监测中的应用物联网技术的发展为地下管网监测带来了全新的解决方案。
下面将介绍物联网在智能城市地下管网监测中的应用:1. 传感器网络的应用物联网的核心之一就是传感器网络。
在地下管网监测中,可以利用各种传感器实时监测管网的运行状态,包括压力、温度、流量等。
这些传感器可以安装在地下管道中,通过无线网络将数据传输到监测中心,实现对地下管网的实时监测。
2. 数据分析与预测传感器获取的数据可以通过物联网平台进行集中管理和分析。
利用数据分析算法,可以实时监测地下管网的运行状态,并进行故障预测。
基于GIS管理的排水管网系统设计
基于GIS管理的排水管网系统设计随着城市化进程的加速,城市排水系统的建设与管理问题日益突出。
排水管网系统设计是城市基础设施建设中至关重要的一环,它直接影响着城市的环境卫生和居民的生活质量。
为了更有效地管理和运营城市的排水管网系统,很多城市已经开始采用基于地理信息系统(GIS)的管理模式,通过数字化技术对排水管网进行设计、运营和维护。
下面我们将深入探讨基于GIS管理的排水管网系统设计。
一、GIS在排水管网系统中的应用GIS是一种结合了地理位置信息和属性信息的数字化技术,它可以对地理空间信息进行管理、分析和展示。
在排水管网系统中,GIS可以用来管理管道的位置、直径、材质等属性信息,以及排水系统所在的地理环境、地形、土壤类型等空间信息。
通过GIS,我们可以实现对排水管网系统的全面管理和监控。
1. 管道的位置与属性信息管理利用GIS技术,可以将排水管道的位置信息与属性信息整合成空间数据库,实现对排水管网系统的统一管理。
管道的位置信息可以用来确定管道的走向和连接关系,而管道的属性信息则可以包括管道的直径、材质、使用年限等信息。
通过GIS系统,工作人员可以方便地查询到任意管道的位置和属性信息,了解管道的使用状况和维护需求,有利于排水系统的维护和管理。
2. 地理环境与空间信息分析排水管网系统的设计需要考虑到周边的地理环境和空间信息,例如地形、土地利用、降水情况等。
GIS可以对这些地理信息进行空间分析,帮助工程师更好地确定管道的走向和布置。
利用GIS技术还可以进行模拟分析,预测管道系统在不同降雨条件下的排水效果,为设计和改进排水系统提供科学依据。
3. 监控和应急管理排水管网系统的运营需要实时监控和应急处理能力。
通过GIS系统,可以实现对排水管道系统的远程监测和实时数据更新,及时掌握排水系统的运行状态。
一旦发生排水管道泄漏或堵塞等问题,GIS系统可以快速定位并派遣维修人员进行处理,最大限度地减少排水系统故障对城市的影响。

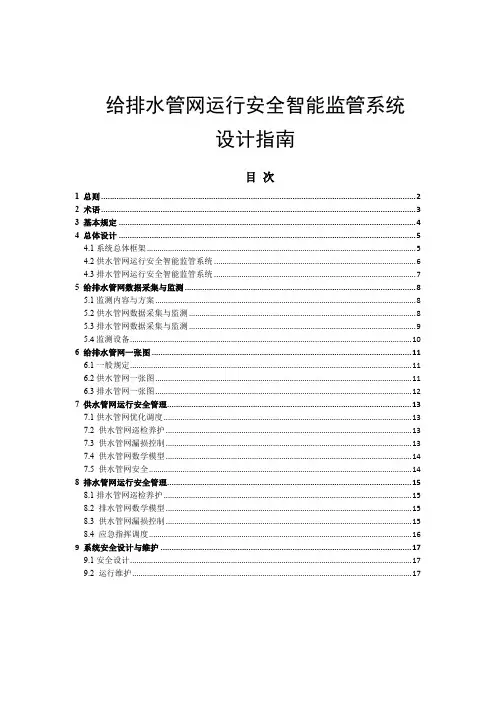

给排水管网运行安全智能监管系统设计指南
给排水管网运行安全智能监管系统设计指南目次1 总则 (2)2 术语 (3)3 基本规定 (4)4 总体设计 (5)4.1系统总体框架 (5)4.2供水管网运行安全智能监管系统 (6)4.3排水管网运行安全智能监管系统 (7)5 给排水管网数据采集与监测 (8)5.1监测内容与方案 (8)5.2供水管网数据采集与监测 (8)5.3排水管网数据采集与监测 (9)5.4监测设备 (10)6 给排水管网一张图 (11)6.1一般规定 (11)6.2供水管网一张图 (11)6.3排水管网一张图 (12)7 供水管网运行安全管理 (13)7.1供水管网优化调度 (13)7.2 供水管网巡检养护 (13)7.3 供水管网漏损控制 (13)7.4 供水管网数学模型 (14)7.5 供水管网安全 (14)8 排水管网运行安全管理 (15)8.1排水管网巡检养护 (15)8.2 排水管网数学模型 (15)8.3 供水管网漏损控制 (15)8.4 应急指挥调度 (16)9 系统安全设计与维护 (17)9.1安全设计 (17)9.2 运行维护 (17)1.0.1 为保障城市给排水管网运行安全,规范城市给排水管网运行安全智能监管系统设计,促进城市给排水管网运行安全监管信息化和智能化,提高业务效率,增强决策科学性,特制定本指南。
1.0.2 本指南适用于给排水管网运行安全智能监管系统的设计。
1.0.3 给排水管网运行安全智能监管系统的设计除应符合本指南外,尚应符合国家现行有关标准、规范的规定。
2.0.1 供水管网water supply networks供水单位供水区域范围内自出厂干管至用户进水管之间的公共供水管道及其附属设施和设备,又称市政供水管网。
2.0.2 排水管网drainage networks收集、输送径流雨水、污水的管渠及其附属设施所组成的系统。
2.0.3 智能监管系统intelligent supervision system基于物联网、云计算、大数据、移动互联等信息技术,融合给排水管网系统多源数据,实现给排水管网智能监管一张图,构建集管网动态监测、预警预报、数字化巡检养护、应急指挥与优化调度为一体的智能化城市给排水管网运行安全监管系统平台,实现信息数字化、控制自动化、决策智能化。

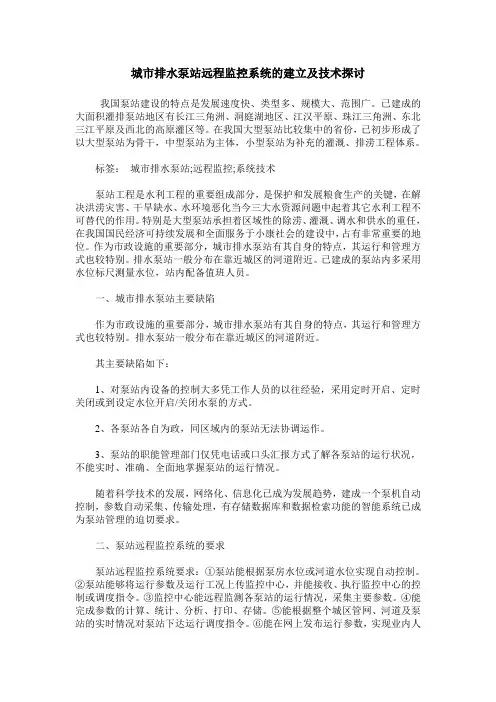

城市排水泵站远程监控系统的建立及技术探讨
城市排水泵站远程监控系统的建立及技术探讨我国泵站建设的特点是发展速度快、类型多、规模大、范围广。
已建成的大面积灌排泵站地区有长江三角洲、洞庭湖地区、江汉平原、珠江三角洲、东北三江平原及西北的高原灌区等。
在我国大型泵站比较集中的省份,已初步形成了以大型泵站为骨干,中型泵站为主体,小型泵站为补充的灌溉、排涝工程体系。
标签:城市排水泵站;远程监控;系统技术泵站工程是水利工程的重要组成部分,是保护和发展粮食生产的关键,在解决洪涝灾害、干旱缺水、水环境恶化当今三大水资源问题中起着其它水利工程不可替代的作用。
特别是大型泵站承担着区域性的除涝、灌溉、调水和供水的重任,在我国国民经济可持续发展和全面服务于小康社会的建设中,占有非常重要的地位。
作为市政设施的重要部分,城市排水泵站有其自身的特点,其运行和管理方式也较特别。
排水泵站一般分布在靠近城区的河道附近。
已建成的泵站内多采用水位标尺测量水位,站内配备值班人员。
一、城市排水泵站主要缺陷作为市政设施的重要部分,城市排水泵站有其自身的特点,其运行和管理方式也较特别。
排水泵站一般分布在靠近城区的河道附近。
其主要缺陷如下:1、对泵站内设备的控制大多凭工作人员的以往经验,采用定时开启、定时关闭或到设定水位开启/关闭水泵的方式。
2、各泵站各自为政,同区域内的泵站无法协调运作。
3、泵站的职能管理部门仅凭电话或口头汇报方式了解各泵站的运行状况,不能实时、准确、全面地掌握泵站的运行情况。
随着科学技术的发展,网络化、信息化已成为发展趋势,建成一个泵机自动控制,参数自动采集、传输处理,有存储数据库和数据检索功能的智能系统已成为泵站管理的迫切要求。
二、泵站远程监控系统的要求泵站远程监控系统要求:①泵站能根据泵房水位或河道水位实现自动控制。
②泵站能够将运行参数及运行工况上传监控中心,并能接收、执行监控中心的控制或调度指令。
③监控中心能远程监测各泵站的运行情况,采集主要参数。
④能完成参数的计算、统计、分析、打印、存储。

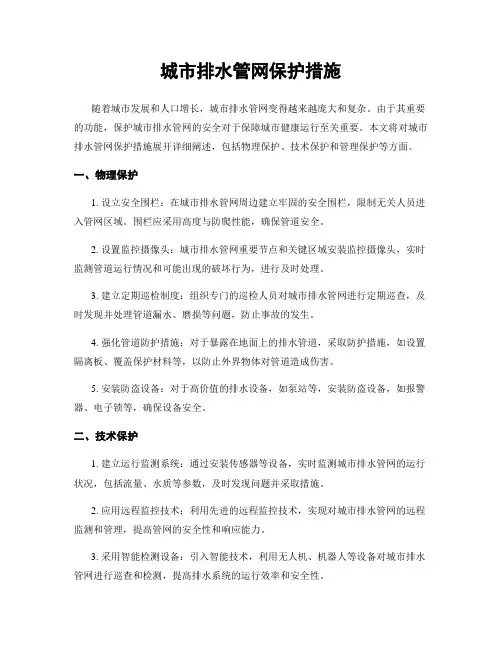

城市排水管网保护措施
城市排水管网保护措施随着城市发展和人口增长,城市排水管网变得越来越庞大和复杂。
由于其重要的功能,保护城市排水管网的安全对于保障城市健康运行至关重要。
本文将对城市排水管网保护措施展开详细阐述,包括物理保护、技术保护和管理保护等方面。
一、物理保护1. 设立安全围栏:在城市排水管网周边建立牢固的安全围栏,限制无关人员进入管网区域。
围栏应采用高度与防爬性能,确保管道安全。
2. 设置监控摄像头:城市排水管网重要节点和关键区域安装监控摄像头,实时监测管道运行情况和可能出现的破坏行为,进行及时处理。
3. 建立定期巡检制度:组织专门的巡检人员对城市排水管网进行定期巡查,及时发现并处理管道漏水、磨损等问题,防止事故的发生。
4. 强化管道防护措施:对于暴露在地面上的排水管道,采取防护措施,如设置隔离板、覆盖保护材料等,以防止外界物体对管道造成伤害。
5. 安装防盗设备:对于高价值的排水设备,如泵站等,安装防盗设备,如报警器、电子锁等,确保设备安全。
二、技术保护1. 建立运行监测系统:通过安装传感器等设备,实时监测城市排水管网的运行状况,包括流量、水质等参数,及时发现问题并采取措施。
2. 应用远程监控技术:利用先进的远程监控技术,实现对城市排水管网的远程监测和管理,提高管网的安全性和响应能力。
3. 采用智能检测设备:引入智能技术,利用无人机、机器人等设备对城市排水管网进行巡查和检测,提高排水系统的运行效率和安全性。
4. 数据分析与应用:对排水管网的运行数据进行收集、分析和应用,识别管道漏损、堵塞等问题,及时采取维修和疏通措施。
5. 加强信息安全保护:建立完善的信息安全管理制度,加密通信传输,防止信息被非法获取或篡改,确保管网运行数据的安全。
三、管理保护1. 建立健全的管理制度:制定详细的城市排水管网管理规范和操作流程,加强对管理人员的培训和监督,提高管理水平和责任意识。
2. 加强沟通与合作:与相关部门、专家、企业等建立紧密合作关系,共同研究解决城市排水管网的问题和应对措施,提高管网的整体安全性。
科技成果——智慧型市政排水管网水体在线监测分析系统
科技成果——智慧型市政排水管网水体在线监
测分析系统
成果简介
该系统包括感知层(硬件设备安装)、网络层(数据的收集、回传和交互)、应用层(服务平台搭建和数据分析、处理)和信息发布层(客户端),通过在高密度聚乙烯缠绕结构壁B型管内安装各种在线监测设备、视频监控设备,在管道下方铺设感温光缆,收集管道设备运行信息、雨污水水体数据及排水视频图像,并监测管道泄漏情况。
水质监测数据采集器,泄漏监测数据采集器和视频信号采集模块将以上数据通过4G网络上传到网络层,再由网络层传输到智慧排水管网监控平台。
智慧管网监控平台的数据库服务器和业务应用模块对数据进行分析,并存储到云平台,通过对数据进行真伪筛选、模式识别、建模分析等相关操作,实现移动终端应用、动态报警管控、排水管网水体监测和数据统计分析等。
该系统可克服管道恶劣环境条件,实现市政排水管道密闭空间COD、氨氮、总磷、悬浮物(SS)、溶解氧(DO)、电导率、浊度、pH、流量、液位、温度等雨污水指标在线监测。
应用情况
河北省辛集市辛兴街黑臭水体改造段,监测总长度为2公里,在线监测指标包括COD Cr、氨氮、悬浮物(SS)、浊度、溶解氧(DO)、pH、流量、电导率、液位、温度等,而且能实时视频监控管道雨污水排放情况,形成城市排水一张网、一张图。
智慧水务排水泵站远程监控管理系统建设方案
智慧水务——排水泵站综合信息管理系统解决方案一、系统概述排水泵是将各种污(废)水由低处提升到高处所用的抽水机械。
由安置排水泵及有关附属设备的建筑物或构筑物(如水泵间、集水池、格栅、辅助间及变电室)组成排水泵站。
排水泵站按排水的性质可分为污水泵站(生活污水和生产污水)、雨水泵站、合流泵站和污泥泵站等。
按在排水系统中所处的位置,又分为局部泵站、中途泵站和终点泵站。
智慧排水综合信息管理系统是城市防汛排涝和日常污水排放、处理的综合监管平台。
借助该系统,相关部门可全面掌握城市排水现状、及时采取防汛排涝措施,可实现城市排水系统的全方位监控和全局化调度管理。
圣启科技排水泵站无人值守系统,通过对各排水泵站进行改造,建设排水泵站自动化系统,强化排水泵站的区域调度及全程调度,最终实现排水泵站的无人值守,达到减员增效和提高管理水平的目的。
二、系统组成智慧排水综合信息管理系统采用集散式设计理念,按照多级监控中心设计。
相关部门内建立总监控中心,各排水管理处、污水处理厂、中水处理厂内建立二级分控中心。
监控总中心负责对整个城区排水系统进行全面的监控和管理,各二级分控中心负责辖区内排水设施的监控和管理。
城市污水排水监控系统城市雨水/街道排水监控系统三、硬件设备1、排水泵站监控设备排水泵站监控设备安装在排水泵站现场,主要功能如下:◆监测格栅机前、格栅机后水位;监测泵站出水量;◆监测排水泵的启停状态、保护状态、控制模式和电压、电流等运行参数。
◆支持手动控制、自动控制、远程控制格栅机和排水泵的启停;支持远程切换控制模式。
◆智能轮换排水泵启动顺序,延长设备使用寿命。
◆工业平板电脑实时显示监测数据和相关设备运行状态,支持触控操作。
◆水位超限、电流超限、人员进入等状况发生时,立即上报告警信息。
◆采用模块化设计,每台格栅机、排水泵独立监控,便于维护。
◆支持光纤、以太网、RS485总线、GPRS等多种通信方式。
◆支持远程修改工作参数、升级程序,实现远程维护。
公共设施管理的信息化建设
公共设施管理的信息化建设随着城市化进程的加速和社会经济的发展,公共设施作为城市基础设施的重要组成部分,其管理和服务水平的高低直接影响到城市的运行效率和居民的生活质量。
传统的公共设施管理模式已经难以满足现代城市对高效、智能、环保的需求。
因此,运用现代信息技术,推进公共设施管理的信息化建设,提升公共设施管理水平和效率,已成为我国城市发展的必然趋势。
公共设施管理信息化建设的现状当前,我国公共设施管理信息化建设已经取得了一定的进展。
许多城市在公共设施管理中已经开始尝试使用信息技术,如智能监控系统、在线报修系统、电子支付系统等,提高了公共设施的管理效率和服务水平。
然而,总体来看,我国公共设施管理信息化建设仍处于初级阶段,存在一些问题,如信息化水平参差不齐、信息资源分散、缺乏统一的标准和规范等。
公共设施管理信息化建设的目标公共设施管理信息化建设的目标是实现公共设施的智能管理、高效服务、绿色环保,提升城市运行效率和居民生活质量。
具体来说,就是要构建一套全面、高效、稳定的公共设施管理信息系统,实现公共设施的实时监控、预测预警、决策支持等功能,提高公共设施管理水平和效率。
公共设施管理信息化建设的策略公共设施管理信息化建设应遵循以下策略:1.整体规划,分步实施:根据城市发展需求和公共设施管理特点,制定整体规划,分阶段、分步骤推进信息化建设。
2.统一标准,规范管理:制定统一的信息编码和数据交换标准,规范公共设施管理流程和操作,提高信息资源共享和利用效率。
3.技术创新,引领发展:积极引入先进的信息技术,如大数据、云计算、物联网等,提升公共设施管理智能化水平。
4.注重安全,保障稳定:强化信息安全意识,建立健全信息安全制度,确保公共设施管理信息系统的稳定运行。
公共设施管理信息化建设的关键领域公共设施管理信息化建设的关键领域包括:1.设施监控:利用物联网技术,对公共设施进行实时监控,实现故障预警和预测性维护。
2.信息整合:对公共设施管理中的各类信息进行整合,构建全面的信息数据库,提高信息利用效率。
给排水监控系统
引言概述:给排水监控系统是一种重要的城市基础设施,用于监测和管理城市的给水和排水系统。
本文将从五个大点出发,详细阐述给排水监控系统的功能和优势,以及其在城市管理中的重要性。
正文内容:一、实时监测与分析1. 连接感知设备:给排水监控系统通过连接多种感知设备,如压力传感器、流量计等,实时监测管网的状态。
2. 数据采集与处理:系统将实时采集的数据进行处理和分析,以得出关键指标,例如水位、流速、压力等,为决策提供依据。
3. 故障检测与预警:系统通过分析数据,可以准确识别管网中的故障,并及时发出警报,使管理人员能够及时采取措施,避免进一步损失。
二、智能调控与优化1. 运行参数优化:系统根据实时监测的数据,可以自动调整给水和排水系统的运行参数,提高能效,降低能耗。
2. 算法优化与决策支持:系统利用先进的算法模型,通过分析历史数据和实时数据,为管理人员提供决策支持,优化调控策略。
3. 网络平衡与压力控制:给排水监控系统可以控制管网的水平平衡和压力稳定,同时考虑高层建筑、低压区域等特殊需求,确保供水和排水的稳定性和安全性。
三、大数据分析与管理1. 数据存储与管理:系统实现了对大量数据的存储和管理,为后续的数据分析和决策提供基础。
2. 大数据分析与挖掘:通过对大数据的分析和挖掘,系统可以发现隐藏的规律和异常情况,进一步优化运行策略。
3. 故障预测与维护管理:系统利用大数据分析技术,可以预测管网故障的可能性,并提出相应的维护措施,实现主动维护。
四、安全管理与风险预防1. 水质监测与处理:给排水监控系统通过实时监测水质指标,及时发现水质异常,并进行处理,保障供水安全。
2. 泄漏检测与预防:系统可以通过泄漏检测设备实时监测管网的泄漏情况,及时发出警报并采取措施,减少损失。
3. 安全策略与准入控制:系统可以设置安全策略,限制非法入侵,并根据权限进行准入控制,保护系统的安全性。
五、城市管理与可持续发展1. 综合规划与决策支持:给排水监控系统为城市管理提供了重要的决策依据,包括供水管网改造、调控策略制定等。
科技成果——城镇排水系统智慧运营管控平台
科技成果——城镇排水系统智慧运营管控平台技术开发单位北控水务(中国)投资有限公司适用范围适用于水环境综合治理中排水系统水质水量监测、预警与智慧运维,以及污水厂-管网系统的联合调度和控制。
成果简介通过识别管网中重要的关键节点,系统建立包含污水泵站、污水处理厂等管网单元的水量平衡模型,实现数据的实时采集和分析处理,构建包括排水系统监测控制、预警预报、信息处理、协同调度功能的城镇排水系统智慧管控平台,实现厂网联动联调管理,及时维护、减少渗漏、优化厂网运行,降雨期间提高排水系统污水处理量,削减收集的初期雨水污染负荷,提升城镇排水系统的调度控制能力和水平。
工艺流程图1 城镇排水系统智慧运营管控平台流程图该平台功能通过以下几个系统实现:1、在线监控子系统:进行已安装设备的数据监测或有条件的泵站、污水厂的数据接入,实时查看工作区范围内已安装的管网、箱涵、污水厂进出口等实时在线监测情况,包括流量、液位等的实时数据、历史数据。
2、运行评估子系统:实现管道运行现状评估、入流入渗的诊断识别、合流制溢流风险评估,模拟判断管网溢流和大量地下水渗入等运行状态,监控管网溢流点水位、倒流点位等状况,为管网事故的预防提供判断依据和决策支持。
3、预警预报子系统:根据监测数据及模型模拟结果提供内涝风险、溢流风险等报警以及历史报警记录查询等功能。
4、厂网调度子系统:基于提高污水厂不同水质水量变化下的运行效率、削减管网入河污染物、缓解城市内涝的目标,本功能模块实现数据的实时采集和分析处理,构建协同调度功能的厂网联合调度平台,提升系统的调度控制能力和水平,应对不同水质水量的变化的能力;工作区内管网-暗涵-泵站-污水厂调度方案记录,模拟多情景预案,调度评估指标管理,并集成其他单位提供的链接。
厂网联合调度评估指标:污水厂进水量或水质、区域内管网或箱涵负荷量平衡度、管网入河污染贡献率、示范区内涝程度、调度和改造及设备等资金使用效率。
关键技术1、水质水量联合控制目标下的雨污水管网系统和污水厂联合控制技术;2、基于数据驱动的合流制溢流(CSO)污染预报技术技术效果构建包括排水系统监测控制、预警预报、信息处理、协同调度功能的城镇排水系统智慧管控平台,实现厂网联动联调管理,及时维护、减少渗漏,降雨期间优化排水系统污水处理量,削减收集的初期雨水污染负荷,最终减少入河污染负荷并同时优化污水厂及管网的运行。
【智慧水务】城镇供水管网管理系统
【智慧⽔务】城镇供⽔管⽹管理系统益都智能 ⼀个城市供⽔系统,包括⽔源、净⽔⼚、管道、泵站、⽔库, 还有向千家万户送⽔的配⽔管⽹, 它不仅满⾜⼈们的饮⽤和其他⽇常使⽤, 还提供消防及各种危急状况的使⽤, 它和电⼒、煤⽓、交通、排⽔系统、热⼒、通信等系统组成了城市赖以⽣存的⽣命线系统, 它们的破坏将会导致整个城市的瘫痪或部分瘫痪, 所以, 保证供⽔系统运⾏的安全、可靠, 是保证市民的基本⽣活,保证城市功能正常运⾏的⼀个重要环节。
益都为满⾜社会需求⾃主研发城市供⽔管理系统,解决了城市⽔务的⽔资源监测分析、⽔⾏政审批、供⽔、排⽔管理,提供了先进、开放、实⽤、统⼀的分析与管理平台。
系统功能: 1、实时监测设备运⾏状态 2、实时监测取⽔流量计的瞬时流量/正累计/负累计 3、实时监测电表的电能值/电流值/电压值/有功功率 4、供⽔管⽹的压⼒值、⽔池⽔位的液位、供⽔管⽹的⽔质以及阀门开度⼤⼩城镇供⽔管⽹(GIS)地理信息系统 益都供⽔管⽹地理信息系统是结合城市地下管线信息化建设的具体要求,以及城市管线信息化建设的专业特点,采⽤先进的计算机⽹络技术、GIS技术、⼤型数据库管理技术,构架集中管理、分散控制的体系结构,实现城市管线资源的⾼效管理和科学统计分析,建⽴⼀个实⽤、安全、可靠、综合、⾼效的城市供⽔管⽹地理信息系统,旨在对城市供⽔管⽹相关数据进⾏综合有效的管理,并通过完善的数据更新与交换机制实现数据的动态更新与维护。
功能特点: 1、新⼀代混合结构-----更⼤发挥管⽹GIS功能和价值; 2、贴合⽔务⾏业需求-----提供更专业的⽔⾏业应⽤功能; 3、应⽤接⼝扩展丰富-----⽀撑集成各种业务系统接⼊; 4、⼯作流程⽆缝集成-----让业务处理更加灵活; 5、三维⼀体化-----提升真实感及优化体验; 6、优秀的⼈机界⾯-----让操作更友好、更便捷。
城镇供⽔管⽹⽔质在线分析预警系统饮⽔安全监测系统 益都供⽔管⽹⽔质在线分析预警系统可以对⽔源地,⽔⼚,输配管⽹,直⾄⽤户⽔龙头各个环节的⽔质参数进⾏分析及预警,是提⾼⽣产⼯艺运⾏管理⽔平,应对短期内⽆法彻底改善的原⽔⽔质污染、层出不穷的饮⽔安全突发事件、传统⼯艺及管⽹⽼化的设施、薄弱的饮⽤⽔⽔质分析预警能⼒、⽇益严格的供⽔⽔质要求和标准等问题的有效⼿段。
城市排水管网管理系统设计与实现
城市排水管网管理系统设计与实现随着城市化的不断发展和人口的增加,城市排水管网的管理变得越来越重要。
城市排水管网管理系统的设计与实现是为了更好地管理和维护城市的排水管网,确保城市的排水系统运行正常,减少水灾发生的风险。
一、设计目标城市排水管网管理系统的设计目标是实现以下几个方面的要求:1. 智能化管理:通过采用先进的智能传感器和监测设备,实时监测排水管网的工作状态和运行状况,及时发现和解决问题。
2. 数据管理:建立完善的数据库系统,记录和存储排水管网的相关数据,包括管网结构、管线情况、维护记录等,为后续分析和决策提供依据。
3. 故障预警:通过数据分析和算法模型,预测排水管网可能出现的故障,并及时提醒相关人员采取措施,避免事故的发生。
4. 远程监控:通过网络技术,实现对排水管网的远程监控和管理,方便运维人员对远程地区的排水管网进行管理和维护。
二、系统组成城市排水管网管理系统主要由以下几个部分组成:1. 传感器和监测设备:用于监测排水管网的水位、压力、流量等参数,主要包括水位传感器、压力传感器、流量计等。
2. 数据采集器和通信设备:负责将传感器采集到的数据传输到数据库系统中,主要包括数据采集器、无线通信设备等。
3. 数据库系统:用于存储和管理排水管网的相关数据,包括管网结构、管线情况、维护记录等。
4. 数据分析和决策支持系统:对采集到的数据进行分析和处理,生成有关排水管网工作状态的报告和预警信息,辅助管理人员做出决策。
5. 远程监控和管理系统:通过网络技术,实现对排水管网的远程监控和管理,包括远程数据采集、远程故障诊断和远程调度等功能。
三、系统实施步骤城市排水管网管理系统的实施步骤如下:1. 规划和设计:根据城市排水管网的实际情况,制定系统的规划和设计方案,包括所需的传感器和监测设备、数据库系统和数据分析系统等。
2. 设备安装:根据设计方案,选购和安装相应的传感器和监测设备,并与数据采集器和通信设备进行连接。
基于GIS管理的排水管网系统设计
基于GIS管理的排水管网系统设计GIS (地理信息系统) 是一种用于捕获、存储、管理、分析和显示地理数据的技术。
在排水管网管理系统中,GIS 可以用于有效地管理和分析地理位置相关的数据,包括管道、设备、地形和土地利用等。
通过 GIS 技术,排水管网系统的设计和管理可以变得更加高效和精确。
排水管网系统设计在城市基础设施建设中占有重要地位。
合理的排水系统可以有效地排除雨水和污水,确保城市的正常运转,防止洪水和城市内涝等灾害事件。
通过GIS管理的排水管网系统设计,可以提高系统的稳定性和可靠性,减少运营成本和人为失误。
1. 地理数据采集和处理:通过各种调查和测量手段,获取排水管网系统相关的地理数据,包括管道位置、管道直径、坡度、地形数据、人口密度、土地利用等。
这些数据将被输入到 GIS 系统中,并进行处理和分析,用于系统设计和规划。
2. 系统设计和规划:利用 GIS 技术,对排水管网系统进行设计和规划。
通过分析地形数据和雷达测绘数据,可以确定最佳的管道铺设路径和坡度,以及最佳的排水出口位置。
还可以分析土地利用数据和人口密度数据,确定系统的容量和需求,以确保系统的合理性和可靠性。
3. 设备管理和维护:GIS 管理的排水管网系统设计还可以用于设备的管理和维护。
所有设备的位置、型号、安装日期等信息都可以被记录在 GIS 系统中,方便系统管理人员随时查阅。
GIS 还可以用于设备的运行监控和故障诊断,帮助管理人员及时发现和解决问题,确保系统的稳定运行。
4. 紧急救援和应急响应:通过 GIS 管理的排水管网系统设计,可以实时监控系统的运行状态,并在出现突发事件时进行快速响应。
特别是在暴雨季节,可以利用 GIS 技术监测并分析雨水的分布和排水系统的运行状态,及时进行紧急救援和排水调度,保障城市的安全。
5. 数据分析和决策支持:GIS 可以用于对排水管网系统的运行数据进行分析和整理,为决策提供参考。
各种数据包括系统的运行状况、维护记录、人口密度变化等可以通过GIS 进行可视化分析,并为管理人员提供决策支持。
智慧排水系统解决方案智慧排水系统
智慧排水系统解决方案智慧排水系统清晨的阳光透过窗帘的缝隙,洒在了我的书桌上,一股清新的气息扑面而来。
我开始构思这个智慧排水系统解决方案,让思绪在键盘上跳跃,文字就像流水一样,自然而然地流淌出来。
我们要明确智慧排水系统的目标,那就是通过科技手段,实现排水系统的自动化、智能化,提高城市排水效率,减少水污染,为我国的城市发展提供有力支持。
一、方案概述1.系统架构智慧排水系统采用分布式架构,将排水管网、泵站、污水处理厂等环节进行集成,形成一个统一的监控和管理平台。
通过物联网技术,实现设备间的数据交互和信息共享。
2.关键技术(1)物联网技术:利用传感器、RFID、云计算等先进技术,实时采集排水系统的各项数据,为决策提供支持。
(2)大数据分析:对海量数据进行挖掘和分析,找出排水系统的运行规律,为优化调度提供依据。
(3):通过机器学习、深度学习等技术,实现排水系统的智能决策和自适应调控。
二、方案实施1.设备安装在排水管网的关键节点安装传感器,实时监测管道内的水位、流量等信息。
在泵站和污水处理厂安装自动化控制系统,实现远程监控和操作。
2.数据采集与传输利用物联网技术,将设备采集的数据实时传输至监控平台。
通过数据清洗、格式转换等处理,为后续分析提供基础数据。
3.数据分析与决策通过大数据分析技术,对收集到的数据进行挖掘和分析,找出排水系统的运行规律和潜在问题。
结合技术,实现排水系统的智能决策和自适应调控。
4.系统集成与优化将排水管网、泵站、污水处理厂等环节进行集成,形成一个统一的监控和管理平台。
通过系统优化,提高排水效率,降低运行成本。
三、方案亮点1.实时监控:通过物联网技术,实现对排水系统的实时监控,确保系统安全稳定运行。
2.智能决策:利用技术,实现排水系统的智能决策和自适应调控,提高排水效率。
3.信息共享:通过集成平台,实现各环节的信息共享,为决策提供数据支持。
4.节能减排:通过优化调度,降低泵站和污水处理厂的能耗,减少污染物排放。
排水管网监测系统、排水管网在线监测系统
排水管网监测系统、排水管网在线监测系统案例分享
一、应用背景:
排水管网监测系统为某市“智慧城市”建设的一部分。
通过该系统,有关部门能够第一时间掌握道路是否积水、排水是否正常、管道是否堵塞等情况,对城市排水管网的管理起到积极的作用。
在一定程度上,减少了险情的发生,避免了人民生命财产损失。
二、排水管网监测系统简介:
1、现场设备:
采集传输设备:采用平升DATA-6216电池供电型微功耗测控终端(RTU )。
传感器:美国哈希电磁流量计, RS485串口输出,modbus 协议。
和英国豪迈水位计,232串口输出,modbus 协议。
2、中心要求:
组网:现场有固定IP ,采用公网专线的组网方式。
监控软件:上位机软件采用研华组态。
3、现场供电情况:
无市电,采用锂电池供电,井下安装。
电池供电型液位监测终端
DATA-6216
三、排水管网监测系统管道流量监测现场:。
智慧排水系统解决方案
网络层
通过物联网技术和通信网络,将感知 层获取的数据传输至云平台。
平台层
利用云计算和大数据技术,对传输至 云平台的数据进行处理、存储和分析 。
应用层
根据平台层提供的数据和信息,开发 各种智慧排水应用,如预警预测、优 化调度、应急管理等。
数据采集与传输方案
数据采集
利用各种传感器和监测设备,实时采集排水系统 的液位、流量、水质等数据。
04
智慧排水系统实施与部署
系统实施流程
需求调研
深入了解客户的需求和排水系统的现状, 明确智慧排水系统的目标和功能。
系统部署
将智慧排水系统部署到客户现场,进行系 统配置和数据初始化,确保系统正常运行 。
系统设计
根据需求调研结果,设计智慧排水系统的 架构、模块和数据库结构,确保系统具备 高效、稳定和可扩展性。
智能化ቤተ መጻሕፍቲ ባይዱ
运用大数据、云计算等技术,对采集的数据进行 智能分析,预测和优化排水设施的运行状态。
信息化
通过传感器、物联网等技术,实现排水设施的实 时监测和数据采集,为管理决策提供科学依据。
自动化
通过自动化控制技术,实现排水设施的远程操控 和自动调节,提高管理效率。
智慧排水系统的技术构成
传感器技术
用于实时监测排水设施的运行状态和环 境参数,如水位、流量、水质等。
随着对环境保护意识的提高,智慧排水系 统将更加注重节能减排,降低对环境的影 响。
多元化应用
数据安全与隐私保护
智慧排水系统将拓展至更多领域,如智慧 城市、智慧农业等,满足更广泛的需求。
随着数据在智慧排水系统中的重要性增加 ,如何确保数据安全和保护用户隐私将成 为一个重要挑战。
本解决方案的局限性
基于物联网技术的在线排水管网监测系统
物联网技术 2022年 / 第5期Comprehensive Perception340 引 言排水管网系统是指输送和排放污水、废水的管道以及附属设施组成的系统,是一座城市运营中的基本设施之一[1]。
我国城市化发展进程不平衡,城乡区别大,污水、雨水管道还存在混接现象,日常排水管网的监测和疏通还较大程度依赖于传统人工记忆和经验管理[2]。
网络信息化管理虽然得到普及,但排水管网在应用层面的监测设备没有真正实现数据在线实时监测,需要专人定期查表,导致监测区域内排水管网信息收集不全面、监测数据更新速度慢,无法真正及时有效地对排水管网系统的监测运行提供数据决策支持[3]。
因此需要一款价廉物美且安装方便的在线排水管网监测系统来尽可能地避免上述问题。
1 系统总体设计本系统将液位传感器测量到的水位数据通过数据透传方式上传到有人云平台服务器,同时通过有人云平台的物接入和物解析功能,将测量到的数据及位置等信息发送给用户。
开发的在线排水管网监测系统采用B/S 架构,排水管网监测系统为客户端,有人云平台为服务器端,通过互联网建立客户端和服务器端的通信连接,实现排水管网的实时监测和数据传输。
结合团队自身所掌握的知识和技术,归纳出系统总体设计的三个步骤,如图1所示。
(1)4G 网关与侵入式液位监测装备连接利用4G 网关设备可以很方便地连接液位传感器设备和有人云服务器。
网关先要进行设备查询管理设置,本系统使用USR-G770网关,通过Modbus 协议实现与传感器的通信连接,最终将排水管网水位监测数据从设备上传到有人云平台。
(2)4G 网关将数据上传至云平台在有人云平台管理界面添加一个API 网关用来获取4G 网关上传的水位数据等,云平台会自动生成新的连接信息。
通过有人云平台新建的API 网关和网关子设备可以实现客户端液位传感器设备的连接,并能够实现排水管网监测系统中直接对设备进行信息编辑等功能。
(3)排水管网监测系统的实现排水管网监测系统实现后,除了客户端具有良好的用户体验,系统还能实现实时水位数据获取、管网内情况自动报警、监测设备地图定位等功能。
管网监控系统系统_设计方案
管网监控系统系统_设计方案管网监控系统设计方案一、引言随着城市化进程的加速和工业的快速发展,管网系统在城市基础设施和工业生产中扮演着至关重要的角色。
管网包括供水、排水、燃气、热力等多种类型,其安全、稳定和高效运行对于保障居民生活、工业生产以及环境保护都具有重要意义。
为了实现对管网系统的实时监测、故障诊断和优化管理,管网监控系统应运而生。
二、需求分析(一)管网类型与规模首先需要明确监控的管网类型,如供水管道、排水管道、燃气管道等,以及管网的覆盖范围和规模。
不同类型和规模的管网在监控需求上可能存在差异。
(二)监控参数确定需要监测的关键参数,如压力、流量、温度、水质(对于供水)、气体浓度(对于燃气)等。
(三)故障类型与预警分析可能出现的故障类型,如管道泄漏、堵塞、设备故障等,并设定相应的预警阈值和报警方式。
(四)数据存储与分析考虑历史数据的存储时长、数据分析的需求和方法,以支持管网的优化运行和维护决策。
三、系统总体架构(一)传感器层在管网的关键节点安装各类传感器,如压力传感器、流量传感器、温度传感器等,用于实时采集管网运行数据。
(二)数据传输层选择合适的数据传输方式,如有线传输(如以太网、RS485 等)或无线传输(如 GPRS、LoRa 等),将传感器采集的数据传输到监控中心。
(三)监控中心监控中心是系统的核心,包括服务器、数据库和监控软件。
服务器用于处理和存储数据,数据库用于存储历史数据,监控软件用于实时显示管网运行状态、数据分析和报警处理。
(四)用户终端提供给管理人员和维护人员使用的终端设备,如电脑、手机等,以便随时随地了解管网运行情况。
四、传感器选型与安装(一)传感器选型根据监测参数的要求和管网环境的特点,选择精度高、稳定性好、适应性强的传感器。
例如,对于供水管道的压力监测,可以选择高精度的压力变送器;对于燃气管道的泄漏监测,可以选择灵敏的气体传感器。
(二)安装位置传感器的安装位置应选择在能够准确反映管网运行状态的关键节点,如管道的起点、终点、分支点、弯头处等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
城市排水管网远程监控系统
为隐蔽性很强的地下排水管网系统装上“电子眼”,建设城市排水管网水位监测系统,为城市排水管理者提供观察、浏览排水管网动态运行状况的全新视角,已经成为提升排水管网现代化管理的紧迫需求。
一、系统架构和关键技术
系统数据层架构
系统应用层架构:
二、技术优势:
1、实时水位监测和传输技术
利用传感器液位监测终端采集管网窨井水位实时数据,通过GPRS公网通讯传输,性能稳定可靠,覆盖面广。
2、平台数据展示和分析技术
根据窨井水位差,识别管网瓶颈和运行问题;可以WEB方式同时满足调度、养护、防汛、管理决策等不同部门的应用需求。
3、一体化集成终端技术
集液位传感器、高性能微处理器、大容量存储器、工业级通讯模块、特制高容量锂电池一体,适于恶劣环境和无市电的场合,安装便捷。
液位传感器终端
液位检测终端的安装
三、系统的主要应用
1、城市暴雨内涝应急指挥
及时准确地获得暴雨内涝时管网运行预警信息,为应急防汛工作提供决策依据;
为制定不同等级雨情下科学的应急预案提供数据支持;
依据区域全局的管网运行数据合理指挥局部内涝漫水区域的排水应急抢险工作。
2、排水管网规划设计与建设的评估
评估排水泵站的运行效果,发现和诊断排水泵站设计与运行存在的不足和问题;
诊断管网中的瓶颈管段,为管网改造提供依据;
为评估低洼易涝区域的排水能力提供分析数据;
四、信息系统数据共享与整合应用
1、与“排水管网GIS系统”的紧密结合,促进“排水管网GIS 系统”标高数据的完善,通过水位差分析诊断管网问题;
2、和“排水泵站自动监控系统”数据资源共享,实现泵管应急联动,提升排水应急调度决策水平;
3、与“城市网格化管理系统”、“河道管理信息系统”、“防汛监控指挥系统”等数据共享,落实“泵管联动,网格化管理”、采取“行业联合、协同作业”等一系列措施,实现管理创新模式。
4、为将来建立排水管网模型和决策支持(现状评价、运行调度)系统,实现模拟仿真、科学预测打下基础,进一步全面实现“数字排水”,以排水行业信息化来推动排水行业管理现代化。
五、软件功能
1、系统界面
2、单井历史水位过程线
3.多井历史水位查询
4、多井信息图
5、站网图。
