2015年造价师案列计算规则第5讲钢筋工程

5.2.4 谁是谁的支座

基础（或基础梁）是柱的支座

基础梁里的箍筋是连续通过的，柱的箍筋到基础（或基础梁）顶。柱是梁的支座

柱的箍筋连续通过，梁的箍筋到柱边。

梁是板的支座

与梁平行的钢筋不伸入梁内。

基础（或者基础梁）是柱子的支座

柱子是梁的支座

特点：

支座内箍筋连续通过，基础板同理

梁（或墙）是板的支座与梁平行的钢筋不进入梁内

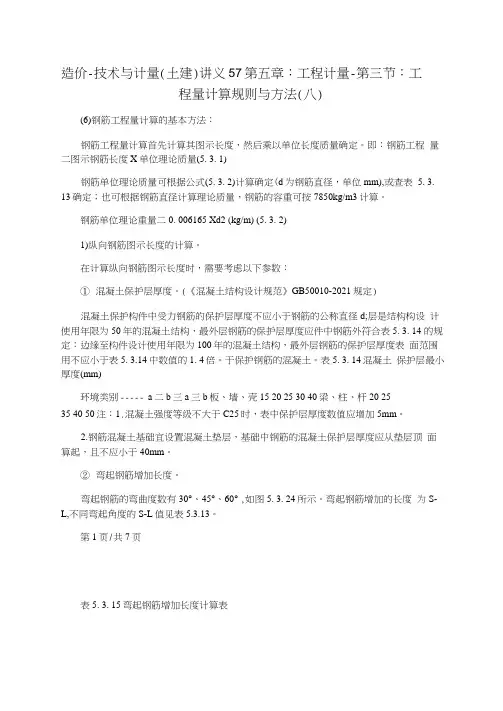

5.2.5钢筋算量原理

我们一般看到的图纸标注的尺寸是指钢筋外皮的长度，也就是我们钢筋算量用到的长度。它不同于钢筋下料的长度。

5.5.1平法下板钢筋计算

例1、见下图，板混凝土强度等级C25,板厚100mm，梁居中，梁宽均为300mm，板中未注明的分布筋φ6@200，计算板中钢筋。

板内钢筋说明

受力筋（负弯距筋）：沿板的跨度方向在受拉区布置。

负筋（两个弯折）

分布筋：用以联系各受力钢筋的钢筋，它们与受力钢筋相垂直；当板所在环境的温度变化时，还起约束板膨胀或收缩的作用，以防止板产生裂缝。在标示板的钢筋时，分布筋一般不画出，但是，必须在说明或钢筋材料表中注明其直径、间距及总长。

负筋：

标注长度+左弯折长度+右弯折长度

板的分类

单块板

钢筋从距板边50mm开始布置

①号钢筋

φ10@200

单根长=轴线长+两个弯钩长

=3.9×2+6.25d×2

=7.8+6.25×0.01×2

=7.925m

根数=（7.8-0.15×2-0.05×2）÷0.2+1

=38根

总长=7.925× 38=301.15m ②号钢筋

φ8@200

单根长=轴线长+两个弯钩长

=3.9×2+6.25d×2

=7.8+6.25×0.008×2

=7.9m

根数=［（3.9-0.15×2-0.05×2）÷0.2+1］×2

=37根

总长=7.9× 37=292.3m

③号钢筋

φ10@150

单根长=直线长+两个弯钩长

=直线长+（板厚-保护层）×2

=1.1×2+（0.1-0.015）×2

=2.37m

根数=［（7.8-0.15×2-0.05×2）÷0.15+1］×3+ ［（3.9-0.15×2-0.05×2）÷0.15+1］×4 =249根

总长=2.37× 249=590.13m

汇总

Φ10

钢筋重量=（301.15+590.13）×0.617 =549.9197kg=0.550T

Φ8

钢筋重量=292.3 ×0.395

=115.46kg=0.115T

合计：0.550T+0.115T=0.665T

010********* 现浇混凝土钢筋 T 0.665

Φ12以内的圆钢

第02讲钢筋的计算

5.5.2 平法下梁钢筋计算

例2.见下图，框架梁配筋图，抗震等级为二级，混凝土C30，框架柱450×450mm,配筋12Φ20,在正常环境下使用，计算梁的钢筋。

纵向受拉钢筋抗震锚固长度l aE

箍筋公式（双肢箍）

双肢箍长度=构件周长-8×混凝土保护层厚度+8×箍筋直径+箍筋两个弯钩长度

中间支座上部负筋： 1.上排：L（净跨）/3+ L（净跨）/3+支座宽

2.下排：L（净跨）/4+ L（净跨）/4+支座宽

【注：L （净跨）为该支座相邻两跨跨长值大者】

下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固

吊筋：次梁宽+50×2+2×【梁高-2×砼保护层】/sin45°+2×20×D

架立筋：净跨长-L（净跨）/3【左边支座】- L（净跨）/3【右边支座】+搭接×2

架立钢筋是梁中用来架立箍筋的，差不多出现在3肢箍以上的梁，就是两边的筋是通筋了，中部筋只有附加筋（也就是我们说的挑筋），如果没有架立筋的话，中部的那肢箍筋就没法绑了，所以出现了架立筋。

（1）上部贯通筋2Φ20

L1=柱间净长+（0.4Lae+15d）×2+5d

=10.8-0.225×2+（0.4×34×0.02+15×0.02）×2+5×0.02=11.49+0.1=11.59m

总长=11.59×2=23.18M

（2）①轴线支座负弯矩筋6Φ20

单根长=Ln/3+0.4Lae+15d

=1/3（6.6-0.45）+0.4×34×0.02+15×0.02

=2.62m

总长=2.62×4=10.48m

②轴线支座负弯矩6Φ20

单根长=Ln/3×2+柱宽

=1/3×（6.6-0.45）×2+0.45

=4.55m

总长=4.55×4=18.2m

③轴线支座负弯矩筋6Φ20

单根长=Ln/3+0.4Lae+15d

=1/3（4.2-0.45）+0.4×34×0.02+15×0.02

=1.82m

总长=1.82×2=3.64m

（3）①～②轴线下部通长筋4Φ20

单根长=本跨净长+两端锚固长度

=6.6-0.225×2+0.4L ae+15d+L ae

=6.6-0.45+0.4×34×0.02+15×0.02+34×0.02

=7.4m

总长=7.4×4=29.6m
