矿大矿山测量学
《矿山测量学》课件
矿山水文地质测量的基本方法
钻孔测量：通过钻孔获取地下水文地 质信息
物探法：利用物理方法探测地下水文 地质情况
遥感法：通过遥感技术获取地表水文 地质信息
地下水监测：监测地下水位、水质等 参数变化
水文地质模型：建立地下水文地质模 型，预测地下水文地质变化趋势
矿山水文地质测量的精度要求
测量精度：满足 工程设计要求， 确保测量结果准 确可靠
监测矿山设备运行 情况，确保设备安 全运行
矿山安全监测的基本方法
监测仪器：选择合适的监测仪 器，如地震仪、气体检测仪等
监测频率：确定监测的频率和 时间，如每天、每周、每月等
监测内容：包括地质、水文、 气象、环境等方面的监测
数据分析：对监测数据进行分 析，及时发现异常情况并采取 措施
矿山环境保护的意义和任务
矿山开采后，应进行土地复垦和植被恢复，以减少对环境 的影响
矿山开采过程中，应采取措施减少粉尘、噪音等污染
矿山开采过程中，应采取措施减少对地下水和地表水的污 染
矿山开采过程中，应采取措施减少对生态环境的破坏和影 响
矿山开采过程中，应采取措施减少对当地居民的影响和干 扰
07
矿山测量数据的处理与 成图
矿山测量数据的数字化与信息化
信息化：利用计算机技术、 网络技术等对测量数据进行 管理和应用
数据处理：包括数据清洗、 数据融合、数据挖掘等
数字化：将测量数据转换为 数字形式，便于存储、处理 和分析
成图：将处理后的数据转换 为地图或图表，便于分析和
决策
感谢您的观看
汇报人：
影响因素：仪器精度、操作 人员技术水平、环境条件等
04
矿区地形测量与工程测 量
矿区地形测量

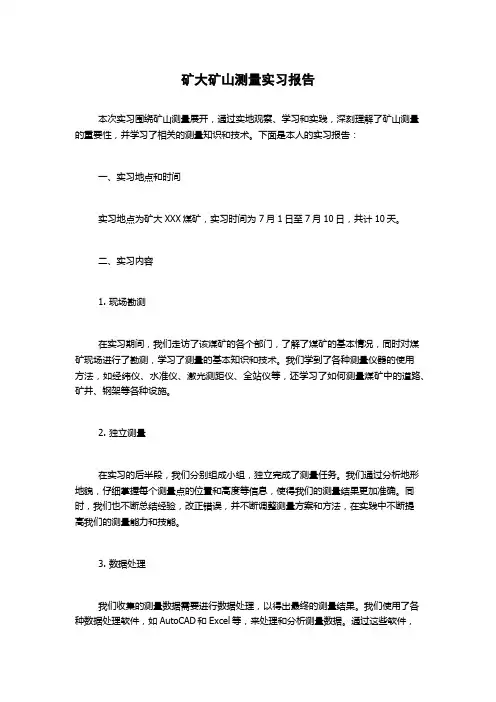

矿大矿山测量实习报告
矿大矿山测量实习报告本次实习围绕矿山测量展开，通过实地观察、学习和实践，深刻理解了矿山测量的重要性，并学习了相关的测量知识和技术。
下面是本人的实习报告：一、实习地点和时间实习地点为矿大XXX煤矿，实习时间为 7月1日至7月10日，共计10天。
二、实习内容1. 现场勘测在实习期间，我们走访了该煤矿的各个部门，了解了煤矿的基本情况，同时对煤矿现场进行了勘测，学习了测量的基本知识和技术。
我们学到了各种测量仪器的使用方法，如经纬仪、水准仪、激光测距仪、全站仪等，还学习了如何测量煤矿中的道路、矿井、钢架等各种设施。
2. 独立测量在实习的后半段，我们分别组成小组，独立完成了测量任务。
我们通过分析地形地貌，仔细掌握每个测量点的位置和高度等信息，使得我们的测量结果更加准确。
同时，我们也不断总结经验，改正错误，并不断调整测量方案和方法，在实践中不断提高我们的测量能力和技能。
3. 数据处理我们收集的测量数据需要进行数据处理，以得出最终的测量结果。
我们使用了各种数据处理软件，如AutoCAD和Excel等，来处理和分析测量数据。
通过这些软件，我们可以将后期处理后的测量数据整合在一起，生成各种报表和图表，这将有效地协助矿山工程师在日常管理和决策中进行参考使用。
三、实习收获1. 熟悉了煤矿的基本情况，了解了煤矿的各种设施和设备，学习到了如何在煤矿中进行测量的知识和技能。
2. 独立完成了测量任务，并且用数据处理软件对测量数据进行处理和分析，学习了如何将测量数据整合和处理成有用的信息，有助于后期的管理和决策。
3. 增强了实践能力和团队合作意识，通过分工合作能够更好地解决实践中遇到的问题，在团队中相互学习和交流，提高了个人测量技能水平。
四、总结通过此次实习，我深刻认识到了测量在矿山工程中的重要性，并学习了如何在实践中运用测量知识和技术。
同时，我还通过团队合作和独立工作，掌握了实践能力和团队合作意识，这将对我的职业发展起到良好的帮助作用。
矿山测量学(第一章)讲解
中国矿业大学环境矿与山测绘量学院
二、矿用经纬仪的维护
1.矿用经纬仪的检验
2.矿用经纬仪的维护 敲帮问顶 专人看护 擦干装箱 防震 出汗，晾，温度均匀，擦。
中国矿业大学环境矿与山测绘量学院
中国矿业大学环境矿与山测绘量学院
中国矿业大学环境矿与山测绘量学院
中国矿业大学环境矿与山测绘量学院
7″导线
基本控制
井
15″导线
下
导
15″导线
线境矿与山测绘量学院
第一节 井下导线的布设与等级
表1-1 基本控制导线的主要技术指标
井田一翼长 测角中误 一般边长/m
度/km
差/″
≥5
±7
60～200
＜5
±15
40～140
导线全长相对闭合差
闭(附)合导线
复测支导线
1/8000
1/6000
1/6000
1/4000
井田一翼长 度/km
≥1 ＜1
表1-2
测角中误 差/″
±15 ±30
基本控制导线的主要技术指标
一般边长/m
30～90 —
导线全长相对闭合差
闭(附)合导线 复测支导线
1/4000
1/3000
1/3000
1/2000
中国矿业大学环境矿与山测绘量学院
中国矿业大学环境矿与山测绘量学院
矿图测绘
中国矿业大学环境矿与山测绘量学院
中国矿业大学环境矿与山测绘量学院
二、井下导线的发展与形式
分次布设，逐步敷设； 先低级，后高级； 不断向前，直至边界。
图1 井下导线图
中国矿业大学环境矿与山测绘量学院
《矿山测量学》教学大纲
《矿山测量》教学大纲一、课程基本情况开课单位：测量系测绘工程教研室课程编码：总学时：48总学分：3修课方式：必修考核方式：考试先修课程：测绘学基础、大地测量基础、采矿概论教材：《矿山测量学》张国良主编，中国矿业大学出版社，2001年3月参考书：《煤矿测量手册》中国统配煤矿总公司生产局组织修订，煤炭工业出版社二、课程的性质、任务与目的本课题是测绘工程专业的一门重要的必修专业课。
《矿山测量》包括矿井联系测量、井下控制测量、贯通测量等内容。
既包括实测部分，又包括精度分析的理论部分。
学生学习《矿山测量》，能够具备生产矿井测量、隧道测量及城市地铁测量等工作的能力。
三、课程内容、基本要求与学时分配（一）普通（实做）部分（20学时）1．矿井联系测量2．井下控制测量3．贯通测量4．生产矿井日常测量（二）精度分析部分（22学时）1．支导线终点位置误差2．方向附合导线终点的位置误差3．矿井贯通测量的方案设计与精度估算四、课程的其它教学环节实验内容与基本要求1．实验名称：陀螺经纬仪定向（6学时）2．实验内容：（1）附件备品认识及充电实验（2）一测回测陀螺方向角（3）计算陀螺方位角（4）计算仪器常数五、教学手段与教学方法采用启发，举例等课堂授课方法，通过习题课及课外作业等手段，使学生理解、消化课程内容。
六、成绩评定作业(5%) + 平时成绩(实验10%) + 考勤(5%) + 期末考试(80%) = 该课成绩七、其他说明本课程的课外作业不少于五次。
教学大纲撰写人：教研室主任：教学院长（主任）：年1月10日《矿山测量学》实验教学大纲一，课程基本情况总学时：56 实验学时：6课程类型：专业考核方式：考查适用对象：测绘工程专业参考教材：矿山测量学二、实验的目的和要求《矿山测量学》是测绘工程专业的一门主要专业课，实践性和实用性很强。
其内容包括实测和精度分析两大部分。
通过该实验培养学生掌握陀螺定向的基本方法和技能。
要求学生按规程操作。
矿山测量学实习报告范本
《矿山测量学》实习报告目录一、实习目的二、实习安排三、实验仪器四、实习的内容五、仪器的检验与校正1、钢尺比长改正2、经纬仪检验与校正3、水准仪检验与校正六、井下基本控制导线测量1、要求2、井下经纬仪导线测量实习的方法和步骤3、钢尺量边4、数据处理七、井下水准测量1、内容及要求2、方法和步骤3、数据处理八、实习体会矿山测量实习报告一、实习目的1、在于对学生进行工程师的基本技能训练和职业素质的培养，通过矿山测量实习，对矿井的测量工作情况有一个较为全面的认识；2、使学生进一步熟悉与掌握生产矿井中各项基本测量方法、测量仪器操作技能以及组织管理知识3、加强对校内所学基本理论知识、基本概念和基本方法的理解，并为后续专业课的学习打下良好的基础。
4、通过实际操作，完成本大纲规定的各种基本测量工作的外业和内业；5、锻炼学生的主观能动性和积极性，发扬吃苦耐劳的作用，培养学生独立工作和处理实际问题的能力。
二、实习安排实习地点：中国矿业大学南湖校区环测学院楼地下停车场。
实习时间：2012.5.21-2012.5.27实习人员：邓亚曦、封泉州、何磊、侯山山、李涛、李尊科实习内容安排：动员、仪器.检校、陀螺经纬仪定向及钢尺比长、水准测量、导线测量、数据处理、编写报告三、实习仪器经纬仪1台、水准仪1台、钢尺1把、拉力计1个、温度计1个、小垂球3个、塔尺2根、背包1个、记录手薄、计算纸若干。
四、实习的内容1、陀螺经纬仪定向2、井下水准测量按照井下水准测量的技术要求完成一条复测支导线的测量全过程。
了解井下水准测量的特点，掌握井下水准测量的外业测量方法和测量数据的内业处理方法，了解与地面水准测量的区别。
3、井下基本控制导线测量要求按井下15″级基本控制导线的施测规格完成一条复测支导线的测量任务，在指定的巷道内进行测量，掌握井下基本控制导线钻凿测量和测量数据处理的全过程。
五、仪器的检验与校正（一）钢尺比长改正1、钢尺比长原始数据125 189 618 683 310 378379 446 125 193 469 538121 185 431 500 776 843545 611 296 364 460 530791 862 705 776 326 393501 570 636 700 773 8402、钢尺比长改正结果按照《煤矿测量规程》要求，我们检定了1号钢尺,鉴定时拉力为15公斤,鉴定结果精度为 86万分之一。
矿大测量学名解
名词解释矿山测量学：它是综合运用测量、地质及采矿等多种学科的知识,来研究和处理矿山地质勘探、建设和采矿过程中由矿体到围岩，从井下到地面在静态和动态下的各种空间几何问题的学科钢尺比长：钢尺尺面刻划之间所注记的长度(通称尺面长，也叫名义长度)与标准长度比较以求出它的实际长度，称为钢尺的检定或比长。
井口水准基点；为工业广场各项测量提供基准并用于传递高程而在井口附近布设的平面测量控制点。
中腰线中线：巷道水平投影的几何中心线腰线：是用来指示巷道在竖直面内的掘进方向及调整巷道底板或轨面坡度矿井地质测量信息系统：就是以采集、存贮、管理和描述矿井范围内有关矿井地质和测量数据的空间信息系统“三联架”法：指用经纬仪和全站仪进行测角量边时，由于仪器头和棱镜标可以共用相同的基座和三脚架，这样每个三脚架连同基座可以只整平对中一次，在随后搬站时，只需要移动仪器头和棱镜标，而不需要移动三脚架和基座连接点：指为了把地面坐标系统中的平面坐标及方向传递到井下去，在定向之前必须在地面井口附近设立作为定向时与垂球线连接的点两井定向；是在两个有巷道连通的竖井井筒内，各悬挂一根重锤线，根据地面控制网测定两根重锤线中心的平面坐标，并在巷道内用导线对两重锤线中心进行联测，从而将地面控制网的平面坐标和方向，传递给井下的控制点和导线边。
[贯通测量：采用两个或多个相向或同向掘进的工作面掘进同一井巷时，为了使其按设计要求在预定地点正确接通而进行的测量工作，称为贯通测量井上下对照图：反映地面的地物地貌和井下的采掘工程之间的空间位置关系的综合性图纸；主要用来掌握井下施工、生产和地面之间的影响，为在井田范围内进行各类工程规划、村庄搬迁、征购土地、土地复垦、矿井防排水等提供资料依据；联系测量：是将矿区地面平面系统和高层系统传递到井下的测量。
定向：将地面平面坐标系统传递到井下的测量。
导入高程：将地面高程系统传递到井下的测量。
简答题1.简述井下导线的发展过程。
分次布设，逐步敷设、先低级后高级、不断向前，直至边界2.井下高程测量的目的和任务是什么？目的是为了建立一个与地面统一的高程系统，确定各种采掘巷道、硐室在竖直方向上的位置及相互关系，以解决各种采掘工程在竖直方向上的几何问题。
矿业大学测量公开课教案
课程名称：矿山测量学授课对象：矿业工程专业学生授课时间：2课时教学目标：1. 了解矿山测量的基本概念和原理。
2. 掌握矿山测量的基本方法和仪器操作。
3. 培养学生实际操作能力和解决矿山测量问题的能力。
教学内容：一、矿山测量的基本概念和原理1. 矿山测量的定义及重要性2. 矿山测量的基本原理3. 矿山测量的分类二、矿山测量的基本方法和仪器操作1. 矿山测量的基本方法a. 视距测量法b. 三角测量法c. 水平测量法d. 高程测量法2. 矿山测量仪器的操作a. 经纬仪的使用b. 全站仪的使用c. 水准仪的使用教学过程：第一课时一、导入1. 引导学生思考：什么是矿山测量？它在矿山工程中有什么作用？2. 提出本节课的学习目标。
二、讲解矿山测量的基本概念和原理1. 介绍矿山测量的定义及重要性2. 讲解矿山测量的基本原理3. 讲解矿山测量的分类三、课堂讨论1. 学生分组讨论：矿山测量在实际工程中的应用场景。
2. 各小组代表分享讨论成果。
四、课堂小结1. 回顾本节课的主要内容。
2. 强调矿山测量在实际工程中的重要性。
第二课时一、讲解矿山测量的基本方法和仪器操作1. 介绍矿山测量的基本方法a. 视距测量法b. 三角测量法c. 水平测量法d. 高程测量法2. 讲解矿山测量仪器的操作a. 经纬仪的使用b. 全站仪的使用c. 水准仪的使用二、实际操作演示1. 教师现场演示经纬仪、全站仪、水准仪的使用方法。
2. 学生分组进行实际操作练习。
三、课堂讨论1. 学生分组讨论：在实际操作中遇到的问题及解决方法。
2. 各小组代表分享讨论成果。
四、课堂小结1. 回顾本节课的主要内容。
2. 强调实际操作的重要性，鼓励学生在课后多加练习。
教学评价：1. 学生对矿山测量的基本概念和原理的掌握程度。
2. 学生对矿山测量基本方法和仪器操作的熟练程度。
3. 学生在实际操作中解决问题的能力。
教学反思：1. 本节课的教学内容是否满足学生的需求。
2. 教学方法是否有效，能否激发学生的学习兴趣。
中国矿大测量学课件
介绍地形图的制图方法和工具。
3
地形图的解读
介绍如何读懂和解释地形图的信息。
高程测量和各种控制测量方法
ห้องสมุดไป่ตู้高程测量
介绍高程测量的基本原理和方法，如三等水准测量和精度等级。
方位角测量
介绍方位角测量的基本原理和方法，如陀螺仪和重力仪。
控制测量
介绍不同种类控制测量的方法和工具，如基线测量和绝对定位。
数据处理和绘图软件的使用介绍
中国矿大测量学课件
欢迎来到中国矿业大学测量学课件！本课件将会介绍与测量学相关的知识、 工具和资源，帮助您更好地学习和实践测量学。
中国矿业大学
概况
中国矿业大学成立于1909年，是一所重点高校，以工为主，学科涉及工、理、管、文、法、 艺、教育、经管,其中测绘工程学科全国排名第一。
校园
中国矿业大学的校园环境优美，建筑风格别具特色，是融合了传统和现代风格的校园。
数据分析软件
介绍数据处理软件的使用方法和 特点，如ArcGIS和AutoCAD。
绘图软件
三维建模软件
介绍绘图软件的使用方法和特点， 如Photoshop和Illustrator。
介绍三维建模软件的使用方法和 特点，如SketchUp和3ds Max。
荣誉
中国矿业大学一直致力于学术研究和社会服务，在国内外获得了许多奖项和荣誉。
测量学基础概念
1
直线测量
介绍直线测量的方法和工具。
2
角度测量
介绍角度的测量方法和工具。
3
测量单位
介绍测量中使用的各种单位，如长度、角度和时间。
测量误差及消除方法
仪器校准
介绍仪器校准的方法和重要性。
误差来源
介绍误差的来源，如人为误差和 自然干扰。
环测学院 矿山测量学_实习报告参考_中国矿大
矿山测量实习报告一实习目的及要求矿山与工程测量实习是在学生学完《矿山测量学》课程，并且按照教学计划，在校内进行过有关教学实验的基础上进行的，是学习全过程中的重要环节。
其主要目的：1 对学生进行工程师的基本技能训练和职业素质的培养，使学生进一步熟悉与掌握生产矿井中各项基本测量方法、测量仪器操作技能以及组织管理知识2 加强对校内所学基本理论知识、基本概念和基本方法的理解，并为后续专业课的学习打下良好的基础。
3通过矿山测量实习，对矿井的测量工作情况有一个较为全面的认识；4. 通过实际操作，完成本大纲规定的各种基本测量工作的外业和内业；任务：1 通过参观、听报告等形式，对矿井的生产及组织管理等情况有一个较为全面的认识；2 通过实际操作，完成本大纲规定的各种基本测量工作的外业和内业；3 对学生进行有关矿山测量基本方法和技能的强化训练。
二、实习的内容（一）井下基本控制导线测量要求按井下15″级基本控制导线的施测规格完成一条复测支导线的测量任务，在指定的巷道内进行测量，掌握井下基本控制导线钻凿测量和测量数据处理的全过程。
（二）井下水准测量按照井下水准测量的技术要求完成一条复测支导线的测量全过程。
了解井下水准测量的特点，掌握井下水准测量的外业测量方法和测量数据的内业处理方法，了解与地面水准测量的区别。
（三）陀螺经纬仪定向三、实习基地及时间实习地点：中国矿业大学南湖校区环测学院楼地下停车场。
实习时间：2011/7/10。
实习人员：朱玉昌，叶勇，文铠，张银光，张健，王旭东，刘广胜。
四每组配备的仪器及工具经纬仪1台、水准仪1台、钢尺1把、拉力计1个、温度计1个、小垂球3个、塔尺2根、背包1个、记录手薄、计算纸若干。
五注意事项1.测量仪器是比较贵重的国家财产，需要精心爱护，专人负责保管。
不得损坏丢失，个人的物品也应妥善保管，防止丢失。
2.在规定的实习时间内，不得擅自离队，有事必须向组长和指导老师请假，否则实习成绩以不及格论。
矿山测量学第一章
将野外采集的数据进行整理、编辑和加工，生成数字地形模型 （DTM）或数字高程模型（DEM）。
地形图绘制
基于数字地形模型或数字高程模型，利用专业绘图软件绘制大比例尺 地形图，包括等高线、地物符号、注记等要素的绘制。
数字地形图测绘技术
数字化测图技术
三维激光扫描技术
利用数字化测图仪器和软件，实现地形图 的自动化或半自动化测绘，提高测图效率 和精度。
摄影测量方法
利用摄影技术获取矿山表面的影像 信息，通过解析和处理得到变形数 据，具有非接触、高效率的特点。
遥感测量方法
利用卫星或航空遥感技术获取矿 山大范围、高精度的变形信息， 具有时效性强、成本低的优势。
自动化监测技术
采用传感器、激光扫描仪等自动 化设备进行实时监测，具有高精 度、高频率、无人值守的优点。
在矿山测量中，常用的坐标系统有地理坐标系和投影坐标系。地理坐标系以经纬 度表示地面点的位置，投影坐标系则将地面点投影到平面上，以平面坐标表示位 置。
高程系统
高程系统是用来表示地面点高程的参考系统。在矿山测量中，常用的高程系统有 国家高程基准和地方高程基准。国家高程基准是以黄海平均海水面为基准面，而 地方高程基准则是以当地平均海水面或某个特定点为基准面。
根据矿山测量的精度要求，合理设计控制网的精度等级和观测方 法。
控制网图形设计
优化控制网的图形结构，提高控制网的可靠性和稳定性。
控制网经济性设计
在满足精度和可靠性要求的前提下，尽量降低控制网的建设成本 和维护费用。
04 矿山地形图测绘
地形图基本知识
地形图的概念和作用
地形图是表示地球表面地形地貌特征的图件 ，用于研究地形形态、地貌类型、自然地理 条件等，为矿山设计、建设和生产提供基础 资料。
《矿山测量学》教学
《矿山测量》教学大纲一、课程基本情况开课单位：测量系测绘工程教研室课程编码：总学时：48总学分：3修课方式：必修考核方式：考试先修课程：测绘学基础、大地测量基础、采矿概论教材：《矿山测量学》张国良主编，中国矿业大学出版社，2001年3月参考书：《煤矿测量手册》中国统配煤矿总公司生产局组织修订，煤炭工业出版社二、课程的性质、任务与目的本课题是测绘工程专业的一门重要的必修专业课。
《矿山测量》包括矿井联系测量、井下控制测量、贯通测量等内容。
既包括实测部分，又包括精度分析的理论部分。
学生学习《矿山测量》，能够具备生产矿井测量、隧道测量及城市地铁测量等工作的能力。
三、课程内容、基本要求与学时分配（一）普通（实做）部分（20学时）1．矿井联系测量2．井下控制测量3．贯通测量4．生产矿井日常测量（二）精度分析部分（22学时）1．支导线终点位置误差2．方向附合导线终点的位置误差3．矿井贯通测量的方案设计与精度估算四、课程的其它教学环节实验内容与基本要求1．实验名称：陀螺经纬仪定向（6学时）2．实验内容：（1）附件备品认识及充电实验（2）一测回测陀螺方向角（3）计算陀螺方位角（4）计算仪器常数五、教学手段与教学方法采用启发，举例等课堂授课方法，通过习题课及课外作业等手段，使学生理解、消化课程内容。
六、成绩评定作业(5%) + 平时成绩(实验10%) + 考勤(5%) + 期末考试(80%) = 该课成绩七、其他说明本课程的课外作业不少于五次。
教学大纲撰写人：李正中教研室主任：王佩贤教学院长（主任）：夏春林2006年1月10日《矿山测量学》实验教学大纲一，课程基本情况总学时：56 实验学时：6课程类型：专业考核方式：考查适用对象：测绘工程专业参考教材：矿山测量学二、实验的目的和要求《矿山测量学》是测绘工程专业的一门主要专业课，实践性和实用性很强。
其内容包括实测和精度分析两大部分。
通过该实验培养学生掌握陀螺定向的基本方法和技能。
《矿山测量学》课程简介
《矿山测量学》课程简介一、教材选用本课程教材选用中国矿业大学出版社的《矿山测量学》（主编张国良），为中国矿业大学新世纪教材建设工程资助教材；二、课程内容体系结构《矿山测量学》课程是采矿工程、地质工程等相关非测绘专业的专业基础技术课，其内容体系可以概括为测量学基础理论、测量基本工作和常用仪器使用、测量误差基本知识、地形图测绘理论和方法、数字地形图的应用、地质勘探测量、井下测量等。
教学总学时为60学时，其中实验教学16学时，另加2周集中测量教学实习。
章节/学时 内容 重难点(2学时) （1）绪论：测量学的主要内容，测绘学科的研究分支、发展历史，现代测量学的主要任务及在国家建设中的地位和作用。
掌握现代测量学的主要任务。
(4学时) （2）距离测量与直线定向：钢尺量距的一般和精确方法，视距测量，光电测距原理及电子全站仪的应用，直线定向原理和方法，坐标方位角的推算。
掌握直线定向原理和方法，坐标方位角的推算。
(4学时) （3）水准测量：高程测量概述，水准测量原理，水准测量的仪器和工具，普通水准测量方法，自动安平水准仪和精密水准仪，水准仪的检验和校正，其中4学时实验教学。
掌握水准测量基本原理及水准测量的误差来源和分析。
(4学时) （4）角度测量：水平角和垂直角测量原理，水平角观测，垂直角观测，经纬仪的检验与校正，精密经纬仪与全站仪的使用，角度测量的误差分析。
掌握水平角和垂直角测量原理及角度测量的误差来源和分析。
(4学时) （5）测量误差的基本知识：测量误差概念，测量误差产生的原因，测量误差的分类和处理原则，衡量精度的标准，误差传播定律，观测值的精度评定，最小二乘法原理及其应用。
掌握测量误差的分类和处理原则，学会应用误差传播定律，观测值精度评定。
(4学时) （6）控制测量：控制测量概述，导线测量和计算，交会定点，三、四等水准测量，三角高程测量。
掌握导线测量和计算。
(4学时) （7）大比例尺地形图测绘：地形图的基本知识，常用测图方法，数字化测图技术，地形图的应用。
中国矿业大学 矿山测量课程设计
中国矿业大学成绩：矿山测量学课程设计学号：姓名：班级：指导教师：学院：2013年7 月18日目录1课程设计目的与背景 (1)2矿井基本情况 (1)2.1地形地貌及气象条件 (1)2.2交通条件 (1)2.3测区已有测绘资料及成果利用 (1)2.4坐标系统 (2)2.5相关作业依据与要求 (2)3贯通测量概述 (2)3.1贯通测量 (2)3.2井巷贯通允许偏差 (4)3.3两井间巷道贯通误差预计参数 (5)4地面控制测量 (7)4.1 E级GPS控制测量方案及误差预计 (7)4.2导线控制测量方案及误差预计 (10)5矿井平面联系测量 (14)5.1主副井两井定向测量方案 (14)5.2 风井两井定向测量方案 (18)5.3 定向测量对贯通影响误差预计 (19)6 井下控制测量 (20)6.1 方向附和导线的的布设方案 (20)6.2 加测陀螺定向边的井下导线的的布设方案 (24)7 地面水准测量 (25)7.1水准测量方案设计 (25)7.2贯通误差预计 (27)8 高程联系测量 (27)8.1 钢尺导入高程 (27)8.2 钢丝导入高程 (28)8.3 光电测距仪导入高程 (29)8.4 导入高程对贯通误差预计 (29)9 井下高程控制测量 (30)9.1 井下水准测量 (30)9.2 井下三角高程测量 (31)9.3井下控制测量对贯通误差预计 (32)10 最佳方案选择 (33)10.1平面控制测量方案 (33)10.2 高程控制测量方案 (34)11.经费预算 (35)12 课程设计总结 (35)12.1 设计结论建议 (35)12.2 设计感想与感谢 (36)1课程设计目的与背景矿山测量课程设计是在学完矿山测量学课程和完成矿山测量教学实验之后进行的。
是对学生进行测绘高级工程人才基本训练的一个重要环节。
其目的在于通过对某矿井的主要矿山测量工作的设计，培养学生独立分析问题和解决问题的能力及其创新能力。
矿山测量学课程设计 王亚亚
《矿山测量学》
课程设计
学 号： 07122825 姓 名： 王亚亚 班 级： 测绘 12—1 指导老师： 顾和和
中国矿业大学环境与测绘学院
2015-12-24
矿山测量课程设计
目录
一、课程设计的目的与背景： ...............................................................................................2 二、矿山基本情况：........................................................................... 2
2、交通条件： 徐州市历来为交通要道，交通便利，而且有京福高速公路和陇海铁路线路经 过。
3、测区已有测绘资料及成果利用： （1）收集资料：
收集了矿区内各种已有的测绘资料，包括地形图、交通图、基本矿图、专门 矿图、日常生产用图和生产交换图以及基础控制成果（成果图、点之记、网图、 技术总结）及鉴定结论等，以及与甲方沟通后甲方提出的其他要求。
（1）收集资料： ......................................................................................................... 2 （2）平面控制资料： ...............................................................................................2 （3）高程控制资料 ....................................................................................................2 三、坐标系统： ........................................................................................................................... 3 四、相关作业依据与要求： ....................................................................................................3 1、相关测量规范................................................................................................................. 3 2、等级、精度要求 ............................................................................................................3 五、生产限差 ...............................................................................................................................4 六、矿井平面联系测量 .............................................................................................................5 1、地面控制测量................................................................................................................. 5 2、联系测量 .......................................................................................................................... 9 方案一：一井定向 ......................................................................................................9 方案二：两井定向 ................................................................................................... 12 七、井下平面控制测量 .......................................................................................................... 17 1、导线点的布置.............................................................................................................. 17 2、井下经纬仪导线的水平角观测要求..................................................................... 17 3、边长测量....................................................................................................................... 18 4、导线的误差 .................................................................................................................. 19 八、地面水准测量 ................................................................................................................... 20 九、矿井井下高程控制测量 ................................................................................................. 22 1、高程联系测量.............................................................................................................. 22 2、误差预计： .................................................................................................................. 23 3、工作组织....................................................................................................................... 23 4、内业计算....................................................................................................................... 24 5、井下高程控制测量 .................................................................................................... 24 （1）井下水准测量 ................................................................................................. 24 （2）井下三角高程测量 ........................................................................................ 25 6、井下水准测量的误差 ................................................................................................ 27 十、经费预算 ............................................................................................................................ 28 十一、课程设计总结............................................................................................................... 29
《矿山测量学》实习报告
《矿山测量学》实习报告
中国矿业大学银川学院
《矿山测量学》实验报告
系
专业班级：学生姓名：学号：成绩：
指导教师：
实验（实训）地点：
实验（实训）日期：
202X 年月日
1.前言
实验目的与要求
.1 实验目的
（写明几条目的）
.2 实验要求
（写明几条要求）
实验概况
.1 实验项目
（说明时间、地点、项目名称等）
.2 完成情况
（说明各组各人完成各个项目的岗位工作、分工、数量与质量）
2.实验内容
水准仪的使用及水准测量
.1水准仪的结构及操作
（手写）
.2 水准测量的原理
（手写）
.3水准测量方案设计
（水准路线类型、仪器设备、施测方法、技术指标、人员分工等简介与图
表）
.4外业施测数据
（已知起始点情况、水准测量的原始记录表格、检核情况等） .5内业计算成果
（水准测量计算成果表、闭合差等）附表
（手写）
经纬仪的使用及角度测量
.1 经纬仪的结构及操作步骤
（手写）
.2角度测量原理
（手写）
.3 角度测量步骤
（手写）
.4 外业施测数据
（观测角度概况，角度观测记录表格、检核情况等）
（手写）
.5内业计算成果
（角度测量成果表）
3.结束语
（手写）
4.实验体会
（手写）
思想作风方面
（手写）
测量技术方面
（手写）
动手能力方面
（手写）
创新见解与建议
（手写）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章
1. 井下经纬仪导线分哪几级？其精度如何？
2. 什么是测量工作的三项基本原则？井下平面控制测量是怎样体现三原则的？
3.《规程》对井下测角是怎样要求的？
4. 井下基本控制导线边长应加入哪些改正数？实地如何测定松垂距？
5. 何谓钢尺比长？说明野外比常器的建立和比长方法？
6. 在井下一个测站上如何测角量边？
第二章
1. 井下高程测量的目的、任务和种类？
2. 井下水准点应如何布设？点的结构及埋设方法如何？
3. 井下水准测量的施测条件、等级、精度要求如何？
4. 井下三角高程测量的施测条件、等级和精度要求如何？为什么三角高程测量一般与经纬仪导线测量同时进行？
第三章
1. 矿井联系测量的实质是什么？
2. 一井定向测量包括哪些工作？对所用设备有哪些要求？如何布置？
3. 两井定向测量的实质是什么？其内外业工作有哪些？
4. 试述用长钢尺法及钢丝法导入高程时的设备及安装、操作过程及计算方法。
5. 某矿进行一井定向测量，其井上下连接如图1所示，地面连接导线
a=15.439m，b＝1.561m，c=6.125m，γ＝1°12′39″，∠DCA＝185°28′43″，方位角αDC=53°52′09″，坐标Xc=2025.292，Yc＝552.670，井下连接导线a’=16.861m，b’=22.986m，c’=6.124m，γ’=0°10′25″，
∠BC’D’=180°45′38″，Lc’d’=25.450m。
试求井下导线C’D’的方位角
及坐标。
图1
6. 测定陀螺北有几种方法？试述陀螺经纬仪定向测量的过程和方法？
7.《规程》对陀螺定向测量有哪些要求？陀螺仪定向测量中应注意什么事项？
第四章
1. 巷道掘进测量的任务是什么？其步骤如何？常使用哪些器具？
2. 标定巷道中、腰线前，应做哪些准备工作？标定巷道开切口中线的方法有哪几种？各如何操作？
3. 怎样标定和延长直线巷道的中线？它与井下平面测量的关系如何？
4. 在平巷中给腰线有哪几种方法？它和井下高程控制测量的关系如何？说明各种方法的操作步骤和注意事项。
5. 在斜巷中标设腰线有哪几种方法？说明用经纬仪标定时，各种方法的优缺点及操作步骤。
6. 说明激光指向仪的主要结构和实地安装方法。
使用激光指向仪应注意哪些问题？
7. 什么叫采区测量？它主要包括哪些内容？
8. 采区简易联系测量有哪几种方法？简述各自的原理和特点/
9. 何为巷道碎部测量？它有几种方法？
第五章
1. 贯通分为几类几种？每种贯通需要进行哪些测量工作？
2. 贯通测量工作的工作步骤？
3. 两井之间贯通的方案？
4. 立井贯通时的测量工作有什么特点？应注意什么问题？如何预计误差？
5. 贯通测量在实测中应注意哪些问题？应该进行哪些检查和调整？
6. 两项改正对贯通的影响及其改正计算方法？
第六章
1. 矿图有几类？每类包含哪些内容？矿图有何用图？
2. 试述井下矿山测量图的投影原理？
3. 如何识读采掘工程图和巷道平面图？
4. 井上下对照图的用图是什么？
5. 采掘工程平面图上应绘制的主要内容有哪些？绘制的工作步骤是什么？
6. 矿图有哪些方面的应用？
7. 什么是矿井地质测量信息系统？
第七章
1. 当巷道贯通后，两端导线连测成闭合导线时，按什么公式计算角闭合差？
2. 井下经纬仪导线测角量边误差的来源有哪些？其对测角和量边的精度影
3. 试分析测角误差和量边误差对导线终点位置的影响？为什么说测角误差的影响是主要的，如何提高导线的精度？
4. 下图所示为一总长L=2000米的直线巷道,今若从已知边AB开始沿该巷道布设一条15″导线，假设导线平均边长l=50米，用钢尺量边，量边偶然误差影响系数a=0.0005，系统误差影响系数b=0.00005，试求该导线终点在中线方向和垂直于中线方向上的误差各为多少?若在导线终点加测一条陀螺定向边，该导线终点在中线方向和垂直于中线方向上的误差又为多少?
第八章
1. 如何评定井下水准测量与三角高程测量的误差？怎样提高测量精度？
2. 收集地面或井下实习中的高程施测资料，计算水准路线及三角高程路线单位长度的高差中误差，并评定测量精度
3. 水准测量的误差来源及其估算方法？
第九章
1. 用垂球线投点的误差来源及估算方法？
2. 减少投点误差的措施？
3. 怎样选择最有利的“连接三角形”？采用三角形连接法定向时，应进行哪些测量和计算？精度要求如何？
4. 两井定向的误差来源及其各自的计算公式？
5. 中天法定向时的主要误差来源是什么？
6. 跟踪逆转点法和中天法两种定向方法各有何优缺点？
第十章
1. 为什么同一矿井内贯通可不考虑量边系统误差的影响？两井间贯通巷道时，井上下连接导线均用同一钢尺量边，钢尺比长系统误差对贯通的影响如何？
2. 选择贯通测量方案和进行误差预计的一般途径如何？
3. 一井内巷道贯通测量的误差预计方法步骤？
4. 两井内巷道贯通测量的误差预计方法步骤？
5. 井下导线加测坚强陀螺定向边后巷道贯通测量的误差预计方法？
第十一章
1.立井施工的基本标定方法有哪些？
2. 井筒中心及十字中线有什么重要作用？如何标定？精度要求如何？
3. 指出立井临时锁口和永久锁口结构、作用及标设方法的异同点？
4. 立井提升设备包括哪些？彼此间有何联系？
5. 整个提升设备安装的一般工序如何？
6. 马头门如何标定中腰线？
7. 井底车场如何进行导线设计？
第十二章
1.露天矿山测量底主要任务是什么？
2. 露天矿山控制测量建立的意义和方法是什么？
3. 我国一些露天矿为何采用后方交会法建立Ⅱ级工作控制网？对Ⅱ级工作控制点有何要求？
4. 露天矿山测量图的种类和它们的主要内容是什么？。
