YK系列圆振动筛使用说明书

振动筛说明书

本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。

它涉及与安全、设备的正确操作等有关的重要参考说明。

严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性，延长使用寿命。

从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员；--维护保养，包括检查及修理人员；--运输、材料装卸和扣索人员。

--各项操作人员应有相应资质，否则不得进行与设备有关的操作；在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。

特别提示：1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只须将左装地基对称制作即可；2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而有所差异；3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中应结合具体工况加以调整；4、为使用户及时获得最新版本的技术资料，用户选型后应立即向本公司技术部门索取相关资料。

本说明书适用于我公司生产的YKR（圆振动筛）、YDR（大型圆振动筛）、ZKR（直线振动筛）、ZDR（直线等厚筛）、GPS（高频筛）各系列振动筛。

其核心技术是根据我国生产需要，在消化、吸收从德国公司引进的振动筛基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，可替代USK、USL型振动筛和其它系列振动筛机。

经过长期以来的生产实践，证明我公司生产的振动筛具有处理量大、技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠，噪音小，维护检修方便等一系列优点。

随着使用领域的日趋扩展，加工工艺和制造装备的进一步完善，筛机结构更加合理，质量显著提高，深得用户好评。

型号意义说明：(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)二、用途筛机系列用于水利、煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。

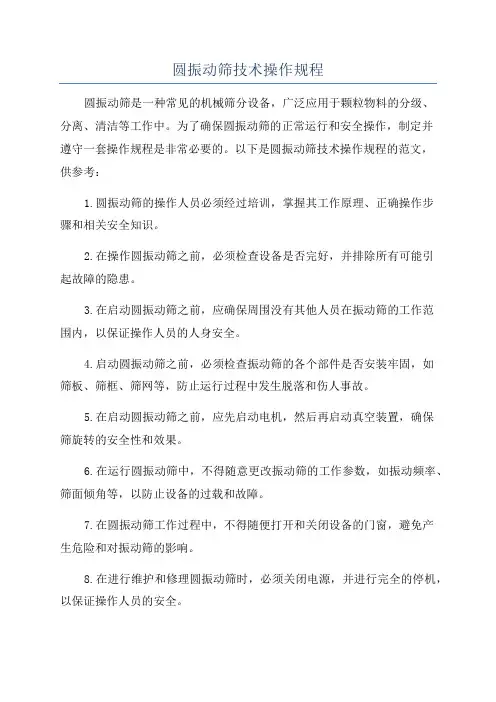

圆振动筛技术操作规程

圆振动筛技术操作规程圆振动筛是一种常见的机械筛分设备，广泛应用于颗粒物料的分级、分离、清洁等工作中。

为了确保圆振动筛的正常运行和安全操作，制定并遵守一套操作规程是非常必要的。

以下是圆振动筛技术操作规程的范文，供参考：1.圆振动筛的操作人员必须经过培训，掌握其工作原理、正确操作步骤和相关安全知识。

2.在操作圆振动筛之前，必须检查设备是否完好，并排除所有可能引起故障的隐患。

3.在启动圆振动筛之前，应确保周围没有其他人员在振动筛的工作范围内，以保证操作人员的人身安全。

4.启动圆振动筛之前，必须检查振动筛的各个部件是否安装牢固，如筛板、筛框、筛网等，防止运行过程中发生脱落和伤人事故。

5.在启动圆振动筛之前，应先启动电机，然后再启动真空装置，确保筛旋转的安全性和效果。

6.在运行圆振动筛中，不得随意更改振动筛的工作参数，如振动频率、筛面倾角等，以防止设备的过载和故障。

7.在圆振动筛工作过程中，不得随便打开和关闭设备的门窗，避免产生危险和对振动筛的影响。

8.在进行维护和修理圆振动筛时，必须关闭电源，并进行完全的停机，以保证操作人员的安全。

9.在进行维护和修理圆振动筛时，必须使用适当的工具和设备，并由专业的维修人员进行操作，以确保设备的安全性和性能。

10.在运行圆振动筛时，如发现异常情况，如噪音过大、振动不稳定等，应立即停机检查，并及时排除故障。

11.在工作结束时，必须关闭电源，并对圆振动筛进行彻底的清洁和维护，以延长设备的使用寿命和保证生产质量。

12.在操作圆振动筛时，应遵循相关的操作规程，并按照操作说明进行操作，确保设备的正常运行，避免发生事故和故障。

总结：圆振动筛的操作人员必须经过专业培训，并遵循操作规程进行操作。

操作过程中应注意设备的安全性和操作的正确性，及时进行检查和维护，确保设备的正常运行和生产的顺利进行。

以上是圆振动筛技术操作规程的范文，可根据实际情况进行适当的调整。

振动筛使用说明书

振动筛使用说明书（由衷地感谢您使用我单位的振动筛，在使用前请详细阅读本说明书，正确地掌握该产品的使用方法，充分利用它的优越性，并将说明书保存好，以备查阅）目录设备用途： (3)设备特点： (3)设备工作原理： (3)结构及特点： (3)设备安装前检查： (4)设备安装： (4)开机前准备： (5)振动电机（振动力）的调整： (7)驱动部分润滑： (7)使用与维护： (8)各部位检修周期表： (9)简单的故障检查及排除： (9)特殊情况的处理： (10)设备使用后应做工作： (10)设备用途：振动筛适用于化工、医药、建筑、冶金、粮食、化肥等行业的干式粉状或颗粒状物料的筛分。

设备特点：本筛机具有以下特点：筛分精度高、结构简单、维修方便、能耗少、噪音小。

设备工作原理：本筛机是利用振动电机激振的原理，当两台电机作同步反向旋转时，筛体的运动轨迹为一直线。

原料从给料机均匀地进入筛机，在筛面上被抛起，同时向前运动，通过多层筛板产出数种产品，分别从各自的出料口排除，完成对原料的筛分。

结构及特点:一、筛机机构1、本筛机的筛箱及底座均为钢板和型材焊接而成，其中部分组件为高强度螺栓连接，整体刚度好，牢固可靠。

2、筛体（振动部分）由减振弹簧支撑于下底座支腿上，隔振效果较好。

设备安装前检查：1、包装是否完整无损，有无受潮现象；2、电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动。

3、电机铭牌数据是否符合要求；4、用500V兆欧表检查定子绕组对地绝缘电阻不得小于20兆欧，否则应对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。

设备安装：1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。

2、安装筛体时，底座支腿与水平面垂直。

减震弹簧套在上下弹簧座内，弹簧应完全进入弹簧圈内，保证垂直，不得扭歪。

3、振动筛周围留有50-100MM的距离，筛机的振动部分不得与机外其他物体有任何刚性连接或接触。

圆振动筛的安装调试说明书

圆振动筛的安装调试说明书圆振动筛的安装调试说明书圆振动筛是矿用的振动筛，要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。

与我们所说的旋振筛，也叫圆型筛，圆筛是不同的，因此在客户说要选购圆筛时，要问清楚是用于做什么的，如是矿用的也就是要用这种圆振动筛了。

一、圆振动筛的应用圆形轨迹惯性振动筛可用于各种筛分作业。

由于筛面的圆形振动轨迹，使筛面上的物料不断的翻转和松散，因而圆振动筛有以下特点：1、细粒级有机会向料层下部移动，并通过筛孔排出，2、卡在筛孔中的物料可以跳出，防止筛孔堵塞；3、筛分率较高；4、可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛子的处理量；5、对于难筛物料可以使主轴反转，从而使振动方向同物料运动方向相反，物料沿筛面运动速度降低（在筛面倾角与主轴转速相同的情况下），以提高筛分效率。

二、圆振动筛的安装调整和试运转1、圆振动筛的安装a、机器在安装前，首先按照装箱单检查零部件是否齐全和损坏，其中振荡器自出厂日起，若超过六个月，必须重新拆洗和组装，并换上清洁的润滑油。

b、按照安装图进行设备安装，其中支承底架必须水平安装的基础上，基础应有足够的刚度和强度，以支撑振动筛的全部负荷和静负荷。

c、筛箱四角有吊耳，支承底架四角有起吊孔，按图要求进行吊运，不可直接挂在振动器上吊运整个筛子。

d、确保筛箱与料斗、料槽（溜槽）等一类非运动件之间应保持最小75mm的间隙。

e、严格按图安装，确保弹簧座与筛箱上摩擦阻尼板之间有10mm间隙。

f、减振弹簧按自由高度进行选配，分别使前端或者后端的左右两侧弹簧自由高度尽量相等，误差不超过5mm.筛箱安装后，筛面左右保持水平，否则，可在弹簧座与支承件间垫薄铁片。

2、圆振动筛的调试与试运转a、弹簧必须处于垂直状态，弹簧上支座与弹簧接触面必须成水平状态，调整好后用螺栓把弹簧上支座固定在筛箱耳轴上，然后电焊成一体。

b、振动筛驱动方向定为，站在给料端，面对物料流动方向观察电机位置，得到左向或右向驱动。

YK系列振动筛说明书

YK系列圆振动筛使用说明书郑州鼎盛工程技术有限公司地址：郑州市高新技术开发区国槐街八号电话：5传真：3售后服务专线电话：邮编：450001尊敬的用户：欢迎您购买我公司研制的YK系列圆振动筛，为便于您更好地掌握使用及维护要领，敬请试车前仔细阅读本说明书，不明之处请及时来电联系，我们将尽快给您以满意的答复。

郑州鼎盛工程技术有限公司售后服务部目录一、机器的用途 (4)二、型号及说明 (4)三、规格及技术性能参数 (5)四、产品外形及基础图 (6)五、原理及结构特征 (7)六、产品验收 (9)七、起吊运输与保管 (9)八、机器的安装、调试、试运转 (9)九、机器操作规程 (11)十、可能出现的故障及处理意见 (13)十一、易损件明细表 (15)一、机器的用途亲爱的用户，随着经济形式迅猛发展，市场上对建筑材料的要求越来越高，数量不断增大，为了满足用户的需求，本公司在产品结构上作了很大的改进。

本筛机是在参考了目前市场上先进机种和结构的基础上推出的新一代座式圆振动筛。

它主要用于矿山、化工、煤炭等建筑面料，碎石、采石、砂石等的分级，主要用于砂石的分类、筛选等。

是破碎机的分级设备，本类筛机具有外形新颖，性能可靠，噪声小，维修方便，技术参数合理，生产能力大等特点。

欢迎广大用户选用。

二、型号及说明2 Y K （F）-- 12 45 圆振动筛筛面长度（分米）筛面宽度（分米）封闭激振器结构为块偏心式运动轨迹为圆形筛面层数三、规格及技术性能参数四、产品外形及基础图（见总图）五、工作原理及结构特征1、工作原理圆振动筛是一个以筛箱、激振器等可动部分为质量m，以金属螺旋弹簧或橡胶弹簧为弹性元件C，以激振器为激振机构的单质量强迫振动系统的筛分设备。

电机通过轮胎式连轴节驱动激振器、偏心块高速度旋转产生强大的离心力，使筛箱作强制性、连续的圆运动，物料则随筛箱在倾斜的筛面上作连续的抛掷，不断地翻转和松散，细粒级有机会向料层下部移动，并通过筛孔排出，卡在筛孔的物料可以跳出，防止筛孔堵塞。

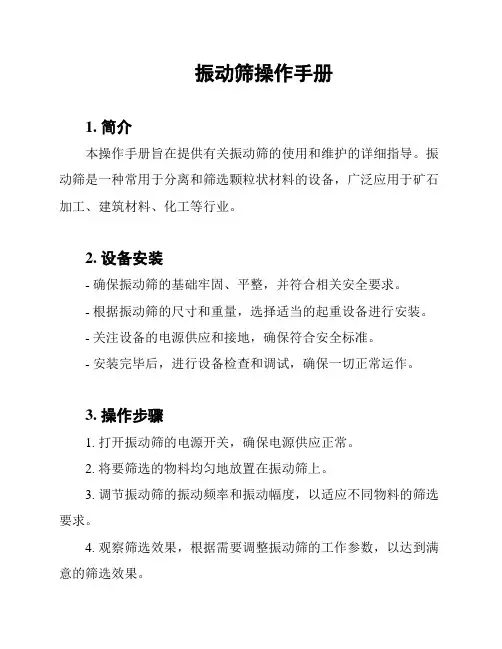

振动筛操作手册

振动筛操作手册1. 简介本操作手册旨在提供有关振动筛的使用和维护的详细指导。

振动筛是一种常用于分离和筛选颗粒状材料的设备，广泛应用于矿石加工、建筑材料、化工等行业。

2. 设备安装- 确保振动筛的基础牢固、平整，并符合相关安全要求。

- 根据振动筛的尺寸和重量，选择适当的起重设备进行安装。

- 关注设备的电源供应和接地，确保符合安全标准。

- 安装完毕后，进行设备检查和调试，确保一切正常运作。

3. 操作步骤1. 打开振动筛的电源开关，确保电源供应正常。

2. 将要筛选的物料均匀地放置在振动筛上。

3. 调节振动筛的振动频率和振动幅度，以适应不同物料的筛选要求。

4. 观察筛选效果，根据需要调整振动筛的工作参数，以达到满意的筛选效果。

5. 筛选结束后，关闭振动筛的电源开关，停止振动运作。

4. 维护保养- 定期清理振动筛内的物料残留，防止堵塞和影响筛选效果。

- 检查振动筛的筛网是否损坏或磨损严重，如有问题及时更换。

- 关注振动筛的电动机和传动装置的工作状态，确保运转平稳。

- 定期检查振动筛的密封件是否完好，如发现磨损或老化，及时更换。

- 注意定期校准振动筛的工作参数，确保其正常运行。

5. 安全注意事项- 操作振动筛时，应正确佩戴个人防护设备，如安全帽、眼镜等。

- 在操作过程中，严禁将手部或其他物体放入振动筛内部。

- 遇到异常情况或设备故障，应立即停止使用，并及时联系维修人员。

- 在进行维护和保养时，必须切断电源并锁定能源开关，以确保操作人员的安全。

本操作手册提供了振动筛的基本操作步骤和维护保养指南，但具体的操作和维护应根据实际情况和设备说明书进行。

务必遵守相关安全规定，以确保操作人员的安全和设备的正常运行。

YK系列圆振动筛说明书

YK系列圆振动筛使用说明书目录一、机器用途二、型号说明三、技术性能四、工作原理五、结构说明六、起重运输与保管七、安装、试运转与验收八、操作规程九、维护检修一、机器用途YK系列振动筛为圆形轨迹运动、座式安装﹑筛箱有单层筛面﹑双层筛面二种，可供选矿﹑建材﹑电力及化工部门作物料的分级。

二、型号说明2 Y K 15 45表示筛机长度（分米）表示筛机宽度（分米）块偏心激振器圆运动表示双层筛面（单层不写）三、技术性能（见表1）四、工作原理YK型圆振动筛是单质量弹性系统（见图1），电动机经轮胎联轴节使振动器偏心块产生高速旋转。

运转的偏心块产生很大的离心力激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而做连续的抛掷运动，物料在抛起时被分层，在与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

五、结构说明本筛由下列部件组成：1、激振器：每个侧板上安装一组激振器，每组激振器是由两个主偏心块，两个副偏心块，一对单列向心短圆柱轴承和两个保护罩所组成，激振器通过螺栓固定在侧板上，左右两个激振器之间用万向联轴节连成一体，改变主副偏心块之间的角度即可改变激振器的大小获得不同的振幅，振动器安装在侧板上节省了笨重的支撑梁使筛箱受力更为合理。

2、筛箱：它是筛机的最大部件，有给料槽﹑排料槽﹑侧板﹑横梁﹑筛面﹑张紧装置等组成，侧板为Q235Ａ整块钢板制成，横梁为无缝钢管，各焊接片与侧板间均采用高强度螺栓联接，工作可靠，制作维修简单。

3、支撑装置：用橡胶弹簧做弹性元件，通过改变前后支架的高度改变筛面倾角（本图倾角为17.5o）,改变后的支撑架高度和地脚螺栓孔尺寸由用户自行决定。

４、轮胎联轴器：它将参振的激振器与固定的电动机连接以后，传动扭矩，比汽车联轴节简单适用。

六、起重运输与保管１、起重：筛子整体起重时，应使用钢丝绳套着筛箱的吊耳或弹簧座上的起吊孔进行，起吊位置附近如刚度不够，可在两侧板之间支撑一根方木。

２、运输：筛子的铁路公路运输应符合有关规定，在现场运输时，筛箱下部应垫以若干滚筒，地面要平整，拉钢丝绳应兜住筛框下部刚度较大部位。

YK系列振动筛说明书

YK系列圆振动筛使用说明书郑州鼎盛工程技术有限公司地址：郑州市高新技术开发区国槐街八号电话：5传真：3售后服务专线电话：邮编：450001尊敬的用户：欢迎您购买我公司研制的YK系列圆振动筛，为便于您更好地掌握使用及维护要领，敬请试车前仔细阅读本说明书，不明之处请及时来电联系，我们将尽快给您以满意的答复。

郑州鼎盛工程技术有限公司售后服务部目录一、机器的用途 (4)二、型号及说明 (4)三、规格及技术性能参数 (5)四、产品外形及基础图 (6)五、原理及结构特征 (7)六、产品验收 (9)七、起吊运输与保管 (9)八、机器的安装、调试、试运转 (9)九、机器操作规程 (11)十、可能出现的故障及处理意见 (13)十一、易损件明细表 (15)一、机器的用途亲爱的用户，随着经济形式迅猛发展，市场上对建筑材料的要求越来越高，数量不断增大，为了满足用户的需求，本公司在产品结构上作了很大的改进。

本筛机是在参考了目前市场上先进机种和结构的基础上推出的新一代座式圆振动筛。

它主要用于矿山、化工、煤炭等建筑面料，碎石、采石、砂石等的分级，主要用于砂石的分类、筛选等。

是破碎机的分级设备，本类筛机具有外形新颖，性能可靠，噪声小，维修方便，技术参数合理，生产能力大等特点。

欢迎广大用户选用。

二、型号及说明2 Y K （F）-- 12 45 圆振动筛筛面长度（分米）筛面宽度（分米）封闭激振器结构为块偏心式运动轨迹为圆形筛面层数三、规格及技术性能参数四、产品外形及基础图（见总图）五、工作原理及结构特征1、工作原理圆振动筛是一个以筛箱、激振器等可动部分为质量m，以金属螺旋弹簧或橡胶弹簧为弹性元件C，以激振器为激振机构的单质量强迫振动系统的筛分设备。

电机通过轮胎式连轴节驱动激振器、偏心块高速度旋转产生强大的离心力，使筛箱作强制性、连续的圆运动，物料则随筛箱在倾斜的筛面上作连续的抛掷，不断地翻转和松散，细粒级有机会向料层下部移动，并通过筛孔排出，卡在筛孔的物料可以跳出，防止筛孔堵塞。

振动筛使用说明书

YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。

通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。

型号意义说明直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。

三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。

筛机的激振是由偏心块产生的离心力产生。

振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。

直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。

b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。

直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。

c)振幅的调节，由增减配重块数量达到。

d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。

五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。

b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。

具体参数可根据物料性质和用户要求确定。

c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。

振动筛使用说明书精编版

YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。

通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。

型号意义说明直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。

三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。

筛机的激振是由偏心块产生的离心力产生。

振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。

直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。

b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。

直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。

c)振幅的调节，由增减配重块数量达到。

d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。

五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。

b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。

具体参数可根据物料性质和用户要求确定。

c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。

振动筛使用说明

YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。

通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。

型号意义说明块偏心振动器直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。

三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。

筛机的激振是由偏心块产生的离心力产生。

振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。

直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。

b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。

直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。

c)振幅的调节，由增减配重块数量达到。

d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。

五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。

b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。

具体参数可根据物料性质和用户要求确定。

c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。

2YK系列双层圆运动振动筛使用说明书

2YK系列双层圆运动振动筛安装使用说明书目录一、用途 (2)二、技术特征 (2)三、型号意义 (2)四、结构特点 (3)五、工作原理 (3)六、激振器装配简图 (3)七、起重、运输与保管 (3)八、安装、试运转及验收 (4)九、操作规程 (5)十、润滑与检修维护 (5)十一、易损件明细表 (6)十二、安装总图………………………..…附图二2YK系列振动筛是在消化、吸收国内外先进技术的基础上，结合筛机现场的使用情况进行优化设计的，具有：处理量大、结构强度高、刚性好、运转平衡可靠、噪音小、维护检修方便等一系列优点。

一用途：2YK系列圆运动振动筛适用于煤炭或类似比重矿物预筛分和最终筛分。

三型号意义：1836) 筛面尺寸块偏心圆振动双层四结构特点：2YK系列圆运动振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。

l.筛箱:由筛框、筛板组成。

（1）筛框为高强度螺栓联接的空间金属结构件。

主要由侧板、梁、加强梁、支承座组成。

下部横梁与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。

支承梁与弹性支撑装置联接，承受筛机振动部分的重量。

在筛框的入料端设有入料异型梁。

在出料端设有出料异型梁。

（2）筛板:为不锈钢焊接筛板、冲孔筛板或橡胶筛板,采用长矩形孔或方孔筛板。

2.激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块的联接轴用挠性盘与中间轴联接，外设中间保护罩，电机经皮带轮、传动轴和挠性联轴器驱动激振器组。

通过更换、添加或减少配重块，实现振幅的调整。

为保证可靠性，激振器轴承座采用可铰制孔高强度螺栓联接于筛箱。

3.弹性支撑装置:本机通过四组弹性支撑装置与底架或建筑物相联接。

弹性支撑装置采用四个橡胶弹簧减振。

4.挠性联轴器:挠性连轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机停车过共振振幅。

五工作原理该筛机根据振动原理,激振器产生的激振力作用在筛箱上，使筛机产生圆运动。

六激振器装配简图（见附图1）七起重、运输与保管八安装、试运转及验收1.安装现场设有桥式吊车起重设备的情况下，应设置起重梁，起重梁应设置在筛机纵轴线上方,起重梁的负荷应大于筛机的重量。

YK系列振动筛说明书

YK系列圆振动筛使用说明书目录一、机器的用途 (4)二、型号及说明 (4)三、规格及技术性能参数 (5)四、产品外形及基础图 (6)五、原理及结构特征 (7)六、产品验收 (9)七、起吊运输与保管 (9)八、机器的安装、调试、试运转 (9)九、机器操作规程 (11)十、可能出现的故障及处理意见 (13)十一、易损件明细表 (15)一、机器的用途亲爱的用户，随着经济形式迅猛发展，市场上对建筑材料的要求越来越高，数量不断增大，为了满足用户的需求，本公司在产品结构上作了很大的改进。

本筛机是在参考了目前市场上先进机种和结构的基础上推出的新一代座式圆振动筛。

它主要用于矿山、化工、煤炭等建筑面料，碎石、采石、砂石等的分级，主要用于砂石的分类、筛选等。

是破碎机的分级设备，本类筛机具有外形新颖，性能可靠，噪声小，维修方便，技术参数合理，生产能力大等特点。

欢迎广大用户选用。

二、型号及说明2 Y K （F）-- 12 45 圆振动筛筛面长度（分米）筛面宽度（分米）封闭激振器结构为块偏心式运动轨迹为圆形筛面层数三、规格及技术性能参数表1续表中所列规格型号为标准规格，也可根据用户提供的相关数据进行非标设计四、产品外形及基础图（见总图）五、工作原理及结构特征1、工作原理圆振动筛是一个以筛箱、激振器等可动部分为质量m，以金属螺旋弹簧或橡胶弹簧为弹性元件C，以激振器为激振机构的单质量强迫振动系统的筛分设备。

电机通过轮胎式连轴节驱动激振器、偏心块高速度旋转产生强大的离心力，使筛箱作强制性、连续的圆运动，物料则随筛箱在倾斜的筛面上作连续的抛掷，不断地翻转和松散，细粒级有机会向料层下部移动，并通过筛孔排出，卡在筛孔的物料可以跳出，防止筛孔堵塞。

这样周而复始的完成了粒度的分级和筛选过程。

2、结构特征本类筛机电机均可左右装，为了方便使用，请用户在订货时予以说明。

如果无特殊要求，则按左装供货。

本筛机由筛箱、支撑装置、激振器、轮胎式联轴节、电机等主要构件组成。

yk圆振动筛参数

yk圆振动筛参数yk圆振动筛是一种常用的筛分设备，其参数对筛分效果有着重要的影响。

以下将介绍yk圆振动筛的几个主要参数及其影响。

1. 振动频率振动频率是指筛机每分钟进行的振动次数，通常以Hz或r/min表示。

振动频率越高，筛分效果越好，但也会影响筛网的使用寿命。

因此，在使用时应根据不同的物料特性和要求来选择合适的振动频率，一般来说，振动频率在30-50Hz之间较为合适。

2. 振幅振幅是指筛机振动时振动平面上的最大位移量，通常以mm表示。

振幅越大，筛分效果越好，但也会加速筛网的磨损和损坏。

因此，在使用时应根据不同的物料特性和要求来选择合适的振幅，一般来说，振幅在2-4mm之间较为合适。

3. 倾角倾角是指筛机振动平面与水平面的夹角，通常以°表示。

倾角越大，物料在筛面上的停留时间越长，筛分效果也越好，但也会影响筛分产量和能耗。

因此，在使用时应根据不同的物料特性和要求来选择合适的倾角，一般来说，倾角在0-15°之间较为合适。

4. 筛网规格筛网规格是指筛网上的开孔尺寸，通常以mm表示。

筛网规格越小，筛分效果越好，但也会影响筛分产量和能耗。

因此，在使用时应根据不同的物料特性和要求来选择合适的筛网规格，一般来说，筛网规格应根据物料的颗粒大小及筛分要求来选择。

5. 物料入料方式物料入料方式有单层入料和双层入料两种。

单层入料适用于物料流量较小的情况，双层入料适用于物料流量较大的情况。

在使用时应根据物料的流量和特性来选择合适的物料入料方式。

6. 筛分精度筛分精度是指筛分过程中筛分出来的物料与理论值之间的误差，通常以%表示。

筛分精度越高，筛分效果越好，但也会影响筛分产量和能耗。

因此，在使用时应根据物料的特性和要求来选择合适的筛分精度，一般来说，筛分精度在1-5%之间较为合适。

yk圆振动筛的参数对筛分效果有着重要的影响，因此在使用时应根据不同的物料特性和要求来选择合适的参数，以保证筛分效果和筛网的使用寿命。

圆振动筛操作规程

圆振动筛操作规程圆振动筛是一种常用的筛分设备，广泛应用于煤炭、冶金、建材、化工、轻工、粮食、化肥等行业中的粉状物料的筛分、过滤等工艺。

为了保证圆振动筛的正常运行和延长其使用寿命，需要符合以下操作规程。

1.准备工作：a.操作人员应具备相关安全操作培训，了解圆振动筛的工作原理和操作方法。

b.检查圆振动筛的各部位是否完好，尤其是振动电机，振动器等是否紧固牢固。

c.清理周围环境，确保操作区域整洁，无杂物。

2.操作流程：a.启动前检查：在启动圆振动筛之前，应该检查各个连接部位是否松动，振动电机和振动器是否正常工作，筛网是否有破损。

b.正常操作：将待筛物料均匀地投入进料口，然后启动振动电机。

根据需要进行调节振动幅度和筛分时间以实现最佳筛分效果。

c.筛分结束：筛分结束后，应将振动电机关闭，并进行相关清理工作。

清理时要注意安全，禁止用手直接接触筛网。

3.安全操作：a.禁止对运行中的圆振动筛进行调整或维修，必须停机后方可操作。

b.操作人员应穿戴好劳保用品，特别是防护手套、安全帽和防护眼镜。

c.禁止将手或其他物体伸入圆振动筛内部，以免发生事故。

d.禁止在振动筛工作时，往振动筛上投放易燃、易爆材料。

4.维护保养：a.定期检查振动电机和振动器的工作情况，发现问题及时进行更换或维修。

b.定期清洗筛网，以保证筛网畅通无堵塞。

c.定期对圆振动筛进行润滑维护，确保各部件灵活运动。

d.在长期停机前，应进行彻底的清洁，防止杂质和水分侵入。

5.异常情况处理：a.如发现振动电机和振动器异常响声、温度升高或振动幅度变小，应停机检查，不得强行使用。

b.如发现筛分效果变差或停机频率增加，应检查筛网是否破损或堵塞，并进行相应维修处理。

c.如发现振动筛工作不稳定或有严重异响时，应停机检查，必要时请专业人员维修。

以上为圆振动筛的操作规程，操作人员在使用过程中要密切关注设备的工作情况，保持设备的正常运行，并定期进行维护保养，确保设备长期稳定运行，提高工作效率。

YK系列振动筛

一、振动筛产品说明：1、独特的机架、护栏设计YK系列振动筛经优化设计的机架体结构简单、坚固耐用，机架体的前腿、后腿、三角架、电机架及连接件等完全采用独特的螺栓固定设计，能够快捷、简便的拆卸、组装、运输等，为顾客特意设计的走廊及护栏检修、观察方便，安全可靠。

2、筛床可靠性更高YK系列振动式分选筛筛床的筛筐与侧板采用自锁性高、稳固性强的高强度螺栓连接，经久耐用。

独特的橡胶条设计有效的减轻物料对筛网的冲击及振动，筛网使用寿命更长。

根据客户的需求可选用筛分效果更好、振动噪声更小的橡胶弹簧。

3、处理能力强、筛分效率高YK系列振动式分选筛采用筒式或座式块偏心激振器，结构先进、激振力强，强劲的激振源使振动筛处理能力更强，筛分效率更高。

增加两块调心滚子轴承的座式激振器，轴承受力更均匀，作用于轴承单位面积上的力更小，轴承使用寿命更长。

专业的偏心皮带轮设计有效的防止了V带同筛床的一起跳动。

4、专业化的反接制动电路YK系列振动式分选筛的电路采用反接制动原理连接，使振动筛能安全、平稳地实现停机，使筛床快速跃过共振区，减少V带受力时间，延长了V带的使用寿命。

二、振动筛工作原理：振动式分选筛的运动是由电机通过三角带驱动具有偏心质量的振动器，从而使筛床作周期性的不对称往复机械振动。

其振动特点是沿着筛面给料端流向排料端，当筛床向前运动时，速度由慢变快，物料以正加速度前进；而筛床向后运动时，速度则由快变慢，物料以较大的速度后退。

这样，物料运动到筛床最右端获得一种急回运动，使筛面上的物料受到强烈的惯性力作用，当惯性力大于物料与筛面的摩擦力时，物料与筛床之间发生相对运动。

使筛面上的物料层松散并离开筛面抛起，使细级物料能透过料层下落，通过筛孔排出，并将卡在筛孔中的物料振出，细级物料向下部移动,通过筛网排除。

三、振动式分选筛的外型尺寸及技术参数1.YK系列振动筛外形尺寸(3YK1230～3YK1850的外形尺寸图) 单位:mm2.YK系列振动筛外形尺寸。

圆振动筛,说明

圆振动筛一、概述河南天勤振动生产的圆振动筛圆振动筛是一种做圆形振动、多层数、高效新型振动筛。

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

二、圆振动筛主要用途及使用条件本系列圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。

适用行业化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理：废油、废水、染整废水、助剂、活性碳特点驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷；振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。

电动机安装在筛框的左侧，也可安装在筛框的右侧。

该系列筛机为座式安装。

筛面倾角的调整可通过改变弹簧支座位置高度来实现。

圆振动筛（振动筛）结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。

电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。

改变激振器偏心重，可获得不同振幅。

圆振动筛的主要优点：1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

2、构造简单、拆换筛面方便。

性能特点：1.圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。

振动筛的使用说明

为了提高振动筛的工作效率和延长其使用寿命，是需要对其进行正确的使用的。

那具体的使用说明是什么呢？具体的使用说明是：1、设备正常使用前，操作者应对筛机的基本结构和工作原理有一定的了解并经常巡视与定期检查，注意积累经验和搜集设备运行数据。

2、设备每次起动之前，注意确保所有运动件与固定件之间的必要间隙。

3、起动前，操作者应对筛机运行必要的检查，重点检查各润滑点润滑是否良好、各连接件有无松脱及各运动伯之间有无卡滞等现象，并且在工作8小时后，对设备所有紧固件重新紧固一遍。

4、筛机每次起动时应确保在空载状态下进行，待运转平稳后，在渐进给料，停机前应先停止给够，待筛面上的物料排净后再停机。

5、筛机在标态、额定善运转时，各轴承的最高温度不得高于75℃，机器在环境温度较高或散热条件较差的海拔地区工作时，应采取必要措施，以利散热。

筛机在运行中出现异常情况、需要检修或进行常规保养，必须停机施行，严禁在动态检修或保养。

设备进行定期检修和日常保养时应由专人负责并符合有关规定。

除此之外，在安装时，还应注意这些：1、设备安装时，须依照供需双方并共同确认的现场相关接口尺寸与安装方式及有关技术要求进行。

2、对于座式安装的直线振动筛，各减振弹簧必须处于垂直状态，弹簧上支座与弹簧面必须承水平状态，调整良好后固定。

悬挂式直线振动筛，其筛面倾角一般可通过弹簧吊杆进行有限调整，调整后应使各组弹簧负荷均匀（通过静态弹簧压缩量检测），同时，应保证筛面左右倾斜度不超过规定限值（筛面左右倾斜不大于2度）。

3、直线振动筛也称也双轴惯性筛，其动力装置一振动电机或块偏心双轴激振器的激振力可进行有限调整。

一般来说，设备整机出厂前已将有关参数调整为设定状态，实际运行中，如果需要进行必要的调整，可按振动电机或块偏心激振器的使用说明书进行调整。

4、设备安装时，应保证振动体-箱体与料斗、溜槽等非运动件之间预留65-85mm的空间，确保设备正常运行和起停时不发生碰撞现象。

圆振动筛使用说明!230

YKR圆振动筛（圆振筛）使用说明YKR系列圆振动筛（圆振筛）使用说明1．YKR系列圆振动筛（圆振筛）产品概述：圆振动筛的运动轨迹呈圆周，圆振筛做圆形运动，是一种多层数、高效新型振动筛。

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，是专门为采石厂筛分料石设计的，也可供矿山、选煤、选矿、建材、电力及化工部门等作产品分级用，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。

YKR系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。

振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。

对于本系列振动筛筛网是主要易损件。

根据物料品种和用户要求，可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。

该系列振动筛为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现。

电动机安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。

2．YKR系列圆振动筛（圆振筛）主要用途：YKR系列圆振筛的筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

3．YKR系列圆振动筛（圆振筛）规格型号及其说明：2 Y K R □□┬┬┬┬┬┬│││││││││││└──────────筛面长度dm│││││││││└───────────-筛面宽度dm│││└───────────-饶性连接│││││└─────────────块偏心振动器│││└──────────────-圆振动│└────────────────筛面层数（单层不写）4.主要技术参数处理能力： 30t∕h最大进料尺寸： 50mm筛网： 1000*2200筛网层数： 1层电机功率： 5.5KW供电电压： 380V设备重量： 3400kg5.起吊运输、保管与验收5.1起吊：起吊筛机需具备足够起重能力的吊具和设备，钢绳吊挂在筛箱两侧的吊耳上，或套在底座的吊孔中，在两侧板间可用120×120mm方木支撑，以防止变形，起吊后应保持水平，不得吊其它部位。

yk系列圆振动筛使用说明书

YK系列圆振动筛使用说明书一、机器用途YK系列振动筛主要用于砂石场，作为破碎机械的配套设备，对各类建材石料进行分级作业。

也可用于煤炭、矿山、水电、化工等行业的物料筛分。

二、设备规格与技术参数：三、工作原理及结构特征1、工作原理Yk系列圆振筛是以筛箱和激振器等参振部件及橡胶弹簧为弹性元件组成的单质量强迫振动系统的筛分设备。

工作时，电动机通过轮胎式联轴器驱动振动器，使振动器的偏心块快速旋转产生激振力，带动筛箱作连续振动，物料则随筛箱车在倾斜的筛面上作连续的抛射运动，抛起时分层，落下与筛面接触过程中颗料透筛下落，周而复始地完成颗料的分级过程。

2、结构特征Yk系列圆振筛主要由筛箱、激振器、传动装置、支承装置等零部件组成。

（1）激振器为单轴块偏心、外置式激振器结构。

两个激振器均由主偏心块、付偏心块、轴承、保护罩等零件组成并用螺栓分别固定在筛箱的两块侧板之上。

激振器之间用万向节传动轴连接，使它们能保持同步运转。

（2）筛箱由侧板、横梁、筛网、加强钢板等组成。

为保证牢固可靠，筛机侧板采用整块钢板，除横梁钢管与法兰连接处焊接外，其它各部位均采用扭剪形高强度螺栓联接。

筛网用专用拉板拉紧，装拆方便、工作可靠。

（3）支承装置：在支座上有橡胶弹簧。

橡胶弹簧是弹性元件，筛箱通过橡胶弹簧支承在支座上，以隔离筛箱的振动。

（4）传动装置：电动机经过轮胎式联轴器与激振器相联，以实现运动的传递。

四、设备的安装与调试1、设备在出厂前均经过4小时的空载试验，用户在收到产品后按发货清单仔细核查检验，以排除在运输过程中可能带来的问题。

2、安装基础可做成钢结构或混凝土结构。

安装前检查基础位置尺寸是否正确;用水平仪找正，使同一端（入料端、出料端）两侧支承座的高度差保持一致;检查橡胶弹簧的压缩高度，同一端两侧橡胶弹簧刚度应尽量一致，高度差为3mm之内，以保持筛面上物料均匀。

3、将橡胶弹簧置于支承板上，然后吊装筛箱，使上下定位管对中橡胶弹簧内孔，筛箱下落平稳后，橡胶弹簧不得有偏斜现象。
