一、地形图的含义

地形图是表示地形、地物的平面图件，是用测量仪器把实地测量出来，并用

特定的方法按一定比例缩绘而成的。它是地面上地形和地物位置实际情况的反映。二、地形图的图外注记

1、图名：图名通常是用图内最重要的地名来表示。从图名上大致可判断

地形图所在的范围。

2、图号：根据地形图分幅和编号方法编定。

①1：100 万，纬差 4°，经差 6°；

②1：10 万，纬差 20′，经差 30′；

一幅 1：100 万地形图可分成12×12=144 幅 1：10 万地形图。

③1：1 万，纬差 2′30″，经差 3′45″；一幅 1：10 万地形图可分 8×8=64幅1：1 万地形图。如： G-49-126- （45）

3、接图表：标示本图幅与相邻图幅的关系。

4、图廓：地形图边界，内有经纬度和纵横坐标（公里网）。

5、比例尺：

1 数字比例尺：如： 1： 10000， 10000

图示比例尺：标上一个基本单位长度所表示的实地距离。

6、地形图的方向：一般地形图方向为上北下南，右东左西。

三 . 地物符号

地形图中各种地物是以不同符号表示出来的，有以下三种：（ 1）比例符号是

将实物按照图的比例尺直接缩绘在图上的相似图形，所以也称为轮廓符号。

（2）非比例符号当地物实际面积非常小，以致不能用测图比例尺把它缩绘

在图纸上，常用一些特定符号标注出来它的位置。

（3）线性符号（半比例符号）长度按比例，而宽窄不能按比例的符号，某

种地物成带状或狭长形，如铁路、公路等其长度可按测图比例尺缩绘，宽窄却不

按比例尺。

（4）地物注记用文字、数字或特有符号对地物加以说明。如地物名称、江

河流向、森林类别等。

四、地貌表示：

地球表面高低起伏的自然形态称地貌。用等高线表示。

1、等高线的定义：高程相等的相邻点连接而成的闭合曲线。

2、等高距：相邻两等高线的高程之差。同一幅图上，等高距相同。

常用的有：、 1m 、 2m 、 5m

3、等高线平距：图上相邻两等高线之间的距离。

平距越大的地方坡度越缓，反之，等高线越密的地方坡度越陡。

4、等高线的种类

首曲线：按等高距绘制的等高线；

计曲线：高程能被 5 整除等高线，加粗描绘；

间曲线： 1/2 等高距描绘，长虚线表示；

助曲线： 1/4 等高距描绘，短虚线表示。

5、典型地貌等高线

山丘和洼地 ( 盆地 ) ：闭合曲线，内圈等高线的高程注记大于外圈者为山丘，小于外圈者为洼地。或用示坡线来表示，示坡线从内圈指向外圈，为山丘；从外

圈指向内圈，为洼地。山脊和山谷：山脊等高线凸向低处，山谷等高线凸向高处。

鞍部：鞍部是相邻两山头之间呈马鞍形的低凹部位。鞍部等高线的特点是在一圈大的闭合曲线内，套有两组小的闭合曲线。

峭壁和悬崖：峭壁是坡度在 70°以上的陡峭崖壁。等高线重叠。悬崖是上

部突出，下部凹进的陡崖。等高线相交，隐蔽的等高线用虚线表示。

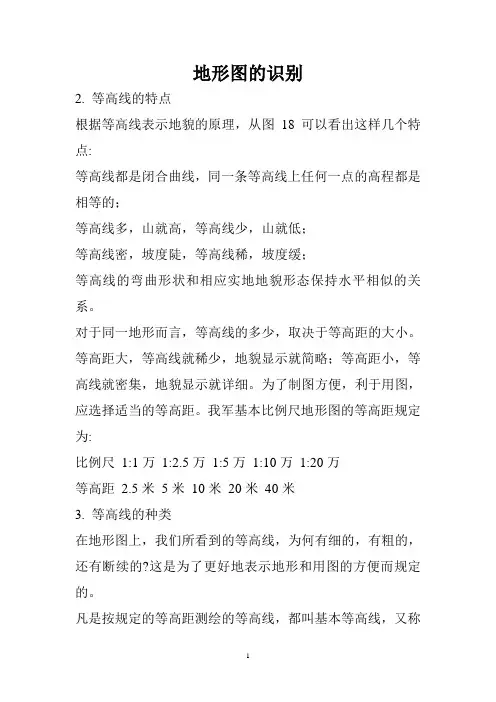

六、等高线的特性

1、同一等高线上的点高程相等。

2、等高线是闭合的曲线。如不在本图幅内闭合，则必在图外闭合。

3、除在悬崖或绝壁处外，等高线在图上不能相交或重合。

4、等高线与山脊线、山谷线正交。

5、在同一幅图上，等高线的平距小，表示坡度陡，平距大表示坡度缓，平

距相等则坡度相等。即等高线越密的地方坡度越大，等高线越疏的地方坡度越小。

七、地形图的应用

1、确定任意点的高程（海拔）和两点的高差

2、确定两点间的距离：直尺在地形图上量距 L，则实地距离 D=L×比例尺分母。如：万分之一地形图上量距 5cm,则：

实地距离 D=×10000=500m

3、确定任意直线的方向（方位角）：

量角器量取αAB

4、确定直线坡度和坡向

AB直线为东坡， AC直线为东北坡。

C

5、利用地形图在野外定点：在精度要求不很高时可用目估法进行定点，也

就是说根据测点周围地形，地物的距离和方位的相互关系，用眼睛来判断测点在地形图上的位置。

也可利用罗盘使指北针对准刻度盘的 0 度，同时与地形图北向一致，此时地形图的东南西北方向与实地的东南西北方向相符。这时线性地物如河流、公路的延长方向应与地形图上所标注的该河流或公路相平行。

6、地形图勾图：平地沿边线边走边勾绘，山地采用对坡勾绘。

7、计算面积：

实地面积 =方格面积×比例尺分母的平方。

2

如万分之一地形图，图上1cm 面积，则：

地面 =100002×（ 1/100 ）2

2 2

=10000m=1hm ( 公）（ 15 ）

地形图的坐标

１、地形坐系：我国的地形采用高斯－克格平面直角

坐系。在坐系中，

横：赤道，用Ｙ表示；赤道以南，以北正；

：中央，用Ｘ表示；中央以正，以西。坐原点：中央与赤道的交点，用Ｏ

表示。

我国位于北半球，故坐均正，但避免中央度以西的情况，将坐西移５

００公里。

２、北京５４坐系：１９５４年我国在北京立了大地坐原点，采用克拉索夫斯基球体，依此算出来的各大地控制点的坐，称北京５４坐系。

３、ＧＳ８４坐系：即世界通用的度坐系。４、６度、３度、中央。

我国采用６度分和３度分：

１∶２．５万及１∶５万的地形采用６度分投影，即差６度，从零度子午开始，自西向每个差６度一投影，全球共分６０个，用１，

２，３，４，５，⋯⋯表示．即０～６度第一，其中央的度３度，６～１２度第二，其

中央的度９度。

１∶１万的地形采用３度分，从１．５度的开始，每隔３度一，用１，２，３，⋯⋯表示，全球共划分１２０个投影，即１．５～４．５度第１，其中央的度３度，４．５～７．５度第２，其中央的度６度．

地形上公里网横坐前２位就是号，例如：河北省１：５万地形上的横坐２０３４５４８６，其中２０即号，３４５４８６横坐。
