钢筋平法配筋计算讲解58624
平法梁配筋计算（经典算法）
平法梁配筋计算（经典算法）来源：建筑工人联盟版权归原作者所有●梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
下面以一个实例具体介绍梁配筋的计算规则：●集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。
●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢；原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6 根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。
梁配筋图如下：说明：1. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)Ln：梁净跨;Hc：柱截面沿框架方向的高度2. 一级抗震加密区>=2Hb，二至四级>=1.5Hb手工计算结果如下：上部通长筋2b22:L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d=3600+5800+3600+2800+200-2*25+35*22-400+25+12*22 =15950+395+264支座1右端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽-BHC+ max(Lae-支座宽+BHC,15d)= (3600-200*2)/3+400-25+35*22-400+25=1442+395支座2两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3=(5800-200*2)/3+400+ (5800-200*2)/3= 4000支座2两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100支座3两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3= (5800-200*2)/3+400+ (5800-200*2)/3= 4000支座3两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100支座4两端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC= (3600-200*2)/3+400+2800-200-25= 4042第一跨下部纵筋3b18：L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+BHC)=3600-2*200+400-25+35*18+ 15*18=4205+270第二跨下部纵筋4b18：L=Ln+max(Lae,0.5Hc+5d)*2=(5800-200*2)+2*35*18=6660第三跨下部纵筋3b18：L= Ln+max(Lae,0.5Hc+5d)*2=(3600-2*200)+2*35*18=4460右悬梁下部筋3b18：L= 悬梁长-BHC+15d=(2800-200)-25+15*18=2845箍筋尺寸：L1=300-2*25+2*8=266L2=600-2*25+2*8=566箍筋根数计算：第一跨箍筋根数：N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round[(1.5*600-50)/100]+Round[(3600-400-2*1.5*600)/200]+1=2*9+7+1=26根第二跨箍筋根数：N=2*Round[(1.5*600-50)/100]+[Round(5800-400-2*1.5*600)/200]+1=2*9+18+1=37根第三跨箍筋根数：(同第一跨) N=26根右悬梁箍筋根数：N=Round[(2800-200-2*50)/100] +1 =26根箍筋根数计算：总根数：N=26+37+26+26=115根。
钢筋平法讲解及施工翻样计算框架柱(最终版)课件
钢筋之间的连接不牢固， 容易出现松动或脱落的 现象。
框架柱中的钢筋数量不 足，无法满足设计要求
的承载力。
钢筋的搭接长度、方式 等不规范，不符合相关
标准和设计要求。
问题产生的原因分析
施工人员技术水平不足 施工队伍的技术水平不足，对钢筋平 法的规范和要求掌握不够。
材料质量不合格
钢筋等材料的质量不合格，不能满足 施工要求。
施工管理不到位
施工过程中的管理不到位，缺乏有效 的质量监控和验收机制。
设计不合理
设计阶段对框架柱的受力分析不合理， 导致钢筋的数量、规格和排布不符合 实际需求。
解决方案和建 议
加强工人员培训
。
严格控制材料质量
加强施工管理 设计优化
施工质量控制的方法和措施
施工前准备
材料质量控制
施工过程监控
质量检测与验收
施工验收的标准和程序
国家标准和行业规范
外观质量检查
设计图纸要求 实体验收
验收不合格的处理方案
对于外观质量不符合要求的框 架柱，进行修补或返工处理， 以达到合格标准。
对于实体验收不合格的框架柱， 根据具体情况采取加固、补强 等措施，或重新施工。
对于严重影响结构安全的框架 柱，应立即停止使用，并进行 紧急处理。同时追究相关责任 人的责任。
• 钢筋平法简介
平法的起源和发展
01
02
03
平法的起源
平法的发展历程
平法的推广和应用
平法的基本原则和特点
平法的基本原则 平法的特点
平法在建筑行业的应用
建筑行业的现状和发展趋势
平法在建筑行业的应用价值
平法在未来的发展趋势
框架柱的类型和特点
最基础的钢筋平法配筋计算实例精品文档32页
钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
【最新编排】钢筋平法配筋计算图解共18页文档
(内部资料)中建二局二公司深圳分公司二OO四年一月文本框: 钢筋平法配筋计算钢筋平法配筋计算文本框: 钞金编钞金编.建筑结构施工图平面整体表示设计方法（简称平法）是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造祥图相配合，即构成一套新型完整的结构设计。
平法的推广应用是我国结构施工图表示方法的一次重大改革。
.平法自推广以来，先后推出96G101、00G101、03G101-1共三套图集，目前最新出版的是03G101-1，此图集从2003年2月15日起执行。
.新版未来钢筋翻样软件在继承以往00G101计算规则的基础上，又增加了03G101-1图集中的内容，该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来，其中相关参数还可以进行修改以满足特殊要求。
本培训教材是依照03G101-1的计算规则，分别对梁、柱、剪力墙的配筋进行手工计算，使用户在了解03G101-1规则的同时，可以直接与软件计算结果进行校对。
前言平法梁平法柱平法剪力墙文本框: 钢筋平法配筋计算钢筋平法配筋计算回总目录文本框: 平法梁配筋计算平法梁配筋计算文本框:●梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
下面以一个实例具体介绍梁配筋的计算规则：●集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。
●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
返回返回集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢；原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。

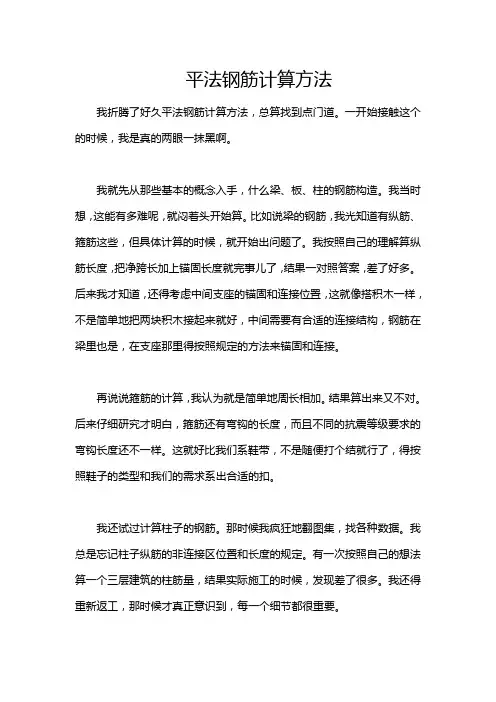

平法钢筋计算方法
平法钢筋计算方法我折腾了好久平法钢筋计算方法，总算找到点门道。
一开始接触这个的时候，我是真的两眼一抹黑啊。
我就先从那些基本的概念入手，什么梁、板、柱的钢筋构造。
我当时想，这能有多难呢，就闷着头开始算。
比如说梁的钢筋，我光知道有纵筋、箍筋这些，但具体计算的时候，就开始出问题了。
我按照自己的理解算纵筋长度，把净跨长加上锚固长度就完事儿了，结果一对照答案，差了好多。
后来我才知道，还得考虑中间支座的锚固和连接位置，这就像搭积木一样，不是简单地把两块积木接起来就好，中间需要有合适的连接结构，钢筋在梁里也是，在支座那里得按照规定的方法来锚固和连接。
再说说箍筋的计算，我认为就是简单地周长相加。
结果算出来又不对。
后来仔细研究才明白，箍筋还有弯钩的长度，而且不同的抗震等级要求的弯钩长度还不一样。
这就好比我们系鞋带，不是随便打个结就行了，得按照鞋子的类型和我们的需求系出合适的扣。
我还试过计算柱子的钢筋。
那时候我疯狂地翻图集，找各种数据。
我总是忘记柱子纵筋的非连接区位置和长度的规定。
有一次按照自己的想法算一个三层建筑的柱筋量，结果实际施工的时候，发现差了很多。
我还得重新返工，那时候才真正意识到，每一个细节都很重要。
这里有个比较实用的方法就是，我们在计算的时候一定要一边计算一边对照图集。
因为平法钢筋计算都是依据平法图集来的，图集就像是我们的地图，你要到某个地方就得按照地图的路线走。
还有，多做一些实际的案例练习。
比如说把你身边建筑工程里的钢筋量计算作为例子，这样能增加自己的实操能力。
我不确定我现在掌握的是不是全部正确，但目前按照这些方法计算，结果都比较靠谱。
反正这些是我在摸索平法钢筋计算方法里总结的经验。
钢筋平法计算简图及公式
钢筋平法计算简图及公式钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002称直径(mm)不同根数钢筋的计算截面面积(mm2)单根钢筋理论重量(kg/m) 123456789628.357851131421701982262550.2226.533.2661001331661992322652990.26850.31011512012523023524024530.3958.252.81061582112643173704234750.4321078.51572363143934715506287070.61712113.122633945256567879190410170.88814153.9308461615769923107712311385 1.21 16201.140260380410051206140716081809 1.58 18254.5509763101712721527178120362290220314.2628942125615701884219925132827 2.47注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋平法配筋计算课件
15d 15d
12d
Ln1/3 >=0.4Lae
Ln/3 Ln/4
Ln/3 Ln/4
Ln/3
Ln/4
Ln/3
Ln/4
Ln3/3
l(悬梁长)
Hc 50 >=1.5Hb
50 >=1.5Hb
>=500
>=500
>=Lae
3600
>=0.5Hc+5d
15d
5800
梁配筋
>=Lae >=0.5Hc+5d
L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+BHC)
=3600-2*200+400-25+35*18+ 15*18
=4205+270
4205 270
第二跨下部纵筋4b18：
L=Ln+max(Lae,0.5Hc+5d)*2
=(5800-200*2)+2*35*18
L2
=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)
L1
=3200-550+550
3200
=3200
三层：
12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离
=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)
=3200-550+550
钢筋平法配筋计算课件
266 566
返回
箍筋根数计算：
第一跨箍筋根数： N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round[(1.5*600-50)/100]+Round[(3600-400-2*1.5*600)/200]+1 =2*9+7+1=26根
钢筋混凝土楼板平法钢筋计算
钢筋混凝土楼板平法钢筋计算在建筑工程中，钢筋混凝土楼板是常见的结构构件之一，其承载着建筑物的荷载并将其传递到支撑结构上。
而平法钢筋计算则是确保楼板结构安全和经济合理的重要环节。
接下来，让我们一起深入了解一下钢筋混凝土楼板平法钢筋计算的相关知识。
首先，我们需要明白什么是平法。
平法是建筑结构施工图平面整体设计方法的简称，它通过平面注写方式来表达钢筋混凝土结构的配筋情况。
与传统的配筋图相比，平法更加简洁、清晰，能够提高设计和施工的效率。
在进行钢筋混凝土楼板平法钢筋计算之前，我们要明确一些基本的设计参数。
比如，楼板的跨度、荷载情况（包括恒载和活载）、混凝土的强度等级等。
这些参数将直接影响到钢筋的配置和计算结果。
对于楼板中的受力钢筋，其计算主要依据是弯矩的大小。
根据结构力学的原理，楼板在承受荷载时会产生弯矩，而钢筋则用于抵抗这些弯矩。
通常，我们需要计算出楼板在不同位置的最大弯矩值，然后根据钢筋的强度和混凝土的强度来确定所需钢筋的面积。
假设我们有一块矩形的楼板，跨度为 L，承受的均布荷载为 q。
那么，根据弯矩的计算公式，跨中最大弯矩 M ＝ 1/8 q L^2。
得到弯矩值后，我们可以通过公式 As ＝ M ／（fy h0) 来计算所需的受力钢筋面积 As。
其中，fy 是钢筋的屈服强度，h0 是楼板的有效高度。
除了受力钢筋，楼板中还配置有分布钢筋。
分布钢筋的作用主要是将楼板上的局部荷载均匀地传递给受力钢筋，防止混凝土收缩和温度变化引起的裂缝，并在施工过程中固定受力钢筋的位置。
分布钢筋的间距和直径通常根据规范的要求进行确定。
在计算钢筋的长度时，需要考虑钢筋的锚固长度和弯钩长度。
锚固长度是指钢筋伸入支座内的长度，它的大小与钢筋的直径、混凝土的强度、钢筋的类型等因素有关。
弯钩长度则是为了增加钢筋与混凝土之间的粘结力而设置的。
另外，钢筋的间距也是需要重点考虑的因素。
钢筋间距过小，会导致施工困难，增加成本；间距过大，则可能无法满足结构的受力要求。
钢筋平法计算规则
钢筋直径
hb
为梁节点高度
Lw
钢筋弯折长度
Hn
为所在楼层的柱净高
Ln
梁跨净长
hc
在计算钢筋时为柱截面长边尺寸（圆柱为截面直径），在计算梁时：hc为柱截面沿框架方向的高度。
钢筋部位及其名称
计算公式
基础钢筋（基础平板中）
当筏板基础≤2000mm：
基础插筋长度=基础高度-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE（如采用焊接时，搭接长度为0）
当基础梁顶与基础板顶一平时：
基础插筋长度=基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE（如采用焊接时，搭接长度为0）
钢筋部位及其名称
计算公式
3×3箍筋长度
外箍筋长度＝（B－2*保护层＋H-2*保护层）*2+8d+2*LW
内箍筋长度＝H-2*保护层＋2*保护层＋2*LW+2d（横向、纵向各设置一道）↓
当筏板基础>2000mm时：
基础插筋长度＝基础高度/2－保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接（如采用焊接连接，搭接长度为0）
04G101---3P45墙插筋构造二
基础插筋（基础主梁中）
当基础梁底与基础板底一平时：
基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接
4×3箍筋长度：
外箍筋长度＝（B－2*保护层+H-2*保护层）2*保护层-d）/3*1+d+（H-2*保护层））*2+8d+2*LW
