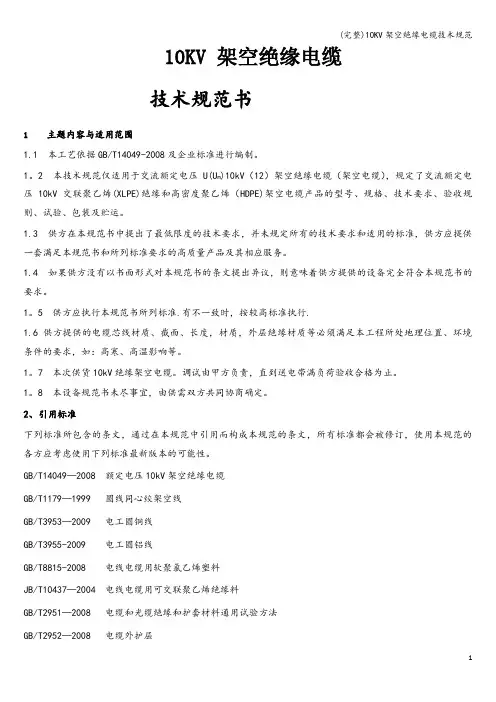

10KV 架空绝缘电缆技术规范书1主题内容与适用范围1.1 本工艺依据GB/T14049-2008及企业标准进行编制。
1。
2 本技术规范仅适用于交流额定电压U(U m)10kV（12）架空绝缘电缆（架空电缆），规定了交流额定电压10kV交联聚乙烯(XLPE)绝缘和高密度聚乙烯（HDPE)架空电缆产品的型号、规格、技术要求、验收规则、试验、包装及贮运。
1.3 供方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
1.4 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1。
5 供方应执行本规范书所列标准.有不一致时，按较高标准执行.1.6 供方提供的电缆芯线材质、截面、长度，材质，外层绝缘材质等必须满足本工程所处地理位置、环境条件的要求，如：高寒、高温影响等。
1。
7 本次供货10kV绝缘架空电缆。
调试由甲方负责，直到送电带满负荷验收合格为止。
1。
8 本设备规范书未尽事宜，由供需双方共同协商确定。
2、引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文，所有标准都会被修订，使用本规范的各方应考虑使用下列标准最新版本的可能性。
GB/T14049—2008额定电压10kV架空绝缘电缆GB/T1179—1999圆线同心绞架空线GB/T3953—2009电工圆铜线GB/T3955-2009电工圆铝线GB/T8815-2008电线电缆用软聚氯乙烯塑料JB/T10437—2004电线电缆用可交联聚乙烯绝缘料GB/T2951—2008电缆和光缆绝缘和护套材料通用试验方法GB/T2952—2008电缆外护层GB/T3048—2007电线电缆电性能试验方法GB/T6995.5—电线电缆识别标志方法第5部分:电力电缆绝缘线芯识别标志2008JB/T8137—1999电线电缆交货盘3、使用条件3。
10KV-YJV22-3×70技术参数表
额定电压8.7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV-3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。
它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。
本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。
2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范：－ GB/T12706-2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956-2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048-2007 电线电缆电气性能－ GB/T 6995-2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV（Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137-1999 电线电缆交货盘－ YB∕T 024-2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082-1984铠装电缆用镀锌低碳钢丝－ GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666-2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置：室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温： - 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃，电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制。
