交通科技与管理71技术与应用0 前言 随着我国基建和物流业的快速发展，重型卡车的销量快速增长。
疲劳耐久性对重型卡车的市场口碑极其重要，因此越来越受到重型卡车整车制造企业的重视。
整车疲劳耐久试验主要包括用户道路试验、试验场强化试验、室内台架试验和计算机虚拟疲劳试验。
用户道路试验因试验周期长，已基本被试验场强化试验取代。
试验场强化试验基于等效损伤原理，通过一系列典型强化路面对整车及零部件的疲劳耐久性进行验证。
通过采集目标用户道路与试验场典型强化道路载荷谱并进行疲劳损伤计算，可以得到两种道路的相对损伤关系并制订出与目标用户关联的试验场强化试验规范，从而达到加速试验的目的[1]。
室内台架试验是将加速编辑后的道路载荷谱作为输入，通过台架迭代获得试验台架加载谱，在室内台架上复现车辆在试验场道路试验时相同的失效和故障模式，可进一步缩短整车疲劳耐久试验周期。
计算机虚拟疲劳试验通过建立整车多体动力学模型并运用虚拟迭代技术，将载荷谱作为输入信号，在整车设计阶段即可对整车进行虚拟疲劳分析和寿命预测[2]。
因此，载荷谱是整车疲劳耐久性能研究的基础。
本文介绍了重型卡车试验场载荷谱采集与数据处理的基本方法，对基于载荷谱进行疲劳分析的基本原理进行了阐述。
1 采集系统 载荷谱采集系统参考表1所示。
表1 载荷谱采集系统序号设备名称用途/检测参数1nCode eDAQ 数采系统传感器连接、载荷谱采集2车轮六分力传感器车轮三垂直力和绕三垂力的力矩3应变片转向横位杆、悬挂、传动轴、车桥、驾驶室等关键部位应力4加速度传感器轴头、车架、驾驶室关键点、整车质心、动力总成悬置单向或三向加速度5位移传感器车轮相对车架位移6GPS 接收器车速、经度、纬度、海拔高度、行驶轨迹7逻辑开关作为更换试验工况的标志，用于后期对各道路数据进行分割8笔记本电脑采集过程数据监控，对采集数据进行检查、修正、分析 传感器测试点理论上越多越好，但是由于数采系统通道数及人力、物力、成本限制，测点选择尽量满足采集需要即可。
车辆载荷谱
车辆载荷谱
车辆载荷谱是指在车辆行驶过程中，不同时间和不同道路条件下所承受的各种荷载的统计分布规律。
它是研究车辆耐久性、疲劳破坏和安全性等方面的重要基础数据。
车辆载荷谱主要包括以下几个方面的内容：
1. 车辆荷载类型：车辆在行驶过程中所承受的荷载种类繁多，主要包括静态荷载、动态荷载、随机荷载等。
静态荷载主要是指车辆自身重量和货物重量；动态荷载是指车辆行驶过程中受到的空气阻力、路况不平引起的冲击力等；随机荷载是指车辆行驶过程中受到的各种偶然性荷载，如风载、波浪载等。
2. 车辆荷载分布：根据统计学原理，车辆荷载数据可以分为确定性数据和随机数据。
确定性数据是指具有明确数值的荷载数据，如车辆自身重量、货物重量等；随机数据是指具有不确定性和随机性的荷载数据，如车辆行驶过程中受到的空气阻力、路况不平引起的冲击力等。
3. 车辆荷载谱编制方法：车辆荷载谱的编制方法主要包括实测法、模拟法和统计法等。
实测法是指通过实地测量车辆在不同时间和不同道路条件下所承受的荷载数据，然后对这些数据进行统计分析；模拟法是指通过计算机模拟技术，模拟车辆在不同时间和不同道路条件下所承受的荷载数据；统计法是指通过对历史数据进行统计分析，得出车辆荷载的统计分布规律。
4. 车辆荷载谱应用：车辆载荷谱在车辆设计、车辆耐久性分析、车辆安全性评估等方面具有重要的应用价值。
通过对车辆荷载谱的研
究，可以更好地了解车辆在实际使用过程中的荷载分布规律，为车辆的设计和评估提供更为科学、准确的数据支持。
车身疲劳耐久评估方法简介
车身疲劳耐久评估方法简介不知道为什么小时候的我经常遇到需要弄断铁丝却没有老虎钳也没有小李飞刀的直接考验我智商的高光时刻。
虽然显然不能像非洲朋友那样牙咬手撕但我也不是没试过当然最后结局都是没成功。
后来可能是因为吃了家里唯一荤菜鸡蛋脑细胞发育了发现反复折弯再反复折弯铁丝就会突然断了。
至于铁丝为什么会突然断了我不知道反正就是断了。
再后来改革开放了日子好了能吃上猪肉了脑子也发育的差不多了其中的缘由也就慢慢的明白了。
一根铁丝，想要徒手拉断或者瞬间折断那几乎是不可能的，但是如果你将它反复折弯很多次便可以把它折断。
这其实就是铁丝被整疲劳了，发生了疲劳破坏。
因为铁丝等金属件在生产加工过程中会出现各种缺陷，比如宏观的气孔、杂质、表面划痕以及微观的晶体位错、滑移带等。
在外力作用下这些缺陷处会出现局部应力集中，当局部应力大于材料的屈服强度时便会萌生微裂纹，这些微裂纹在交变载荷作用下逐渐扩展，当扩展到一定程度时突然断裂。
铁丝的疲劳破坏过程中交变载荷水平较高，塑性应变起主导作用，疲劳寿命较短，属于应变疲劳或低周疲劳；当交变载荷水平较低，弹性应变起主导作用时，疲劳寿命较长，属于应力疲劳或高周疲劳。
高周疲劳在日常生活中更加普遍，因其交变载荷小，没有明显的塑性变形等前兆，不容易提前发觉，所以具有更大的危险性。
美国空军的一架F-15战斗机曾经在模拟空战时就出现了惊险的一幕，事故造成美军F-15战机大面积停飞，调查结果显示，事故起因于飞机上的一根金属纵梁发生了疲劳破坏。
图1 F-15战机疲劳破坏（图片源自网络）汽车作为我们日常生活中非常重要的代步工具，也是由大量金属件构成的。
当汽车行驶在道路上时由于路面的不平整，车身结构会受到交变载荷作用，从而产生微裂纹并逐渐扩展。
为了保证车身在整个设计生命周期内不发生疲劳破坏，我们需要对车身结构进行疲劳耐久性能评估。
评估方法可分为试验法及CAE（Computer Aided Engineering）仿真分析法，实际的项目开发过程中，两种方法相结合使用。
货车车体疲劳试验载荷谱编制方法研究

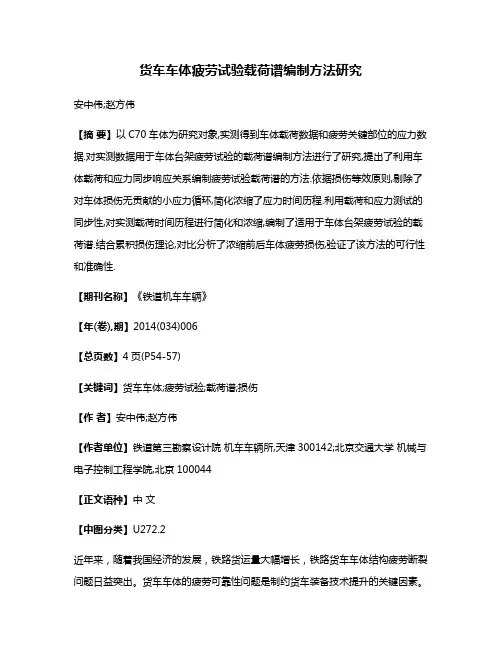

货车车体疲劳试验载荷谱编制方法研究安中伟;赵方伟【摘要】以C70车体为研究对象,实测得到车体载荷数据和疲劳关键部位的应力数据.对实测数据用于车体台架疲劳试验的载荷谱编制方法进行了研究,提出了利用车体载荷和应力同步响应关系编制疲劳试验载荷谱的方法.依据损伤等效原则,剔除了对车体损伤无贡献的小应力循环,简化浓缩了应力时间历程.利用载荷和应力测试的同步性,对实测载荷时间历程进行简化和浓缩,编制了适用于车体台架疲劳试验的载荷谱.结合累积损伤理论,对比分析了浓缩前后车体疲劳损伤,验证了该方法的可行性和准确性.【期刊名称】《铁道机车车辆》【年(卷),期】2014(034)006【总页数】4页(P54-57)【关键词】货车车体;疲劳试验;载荷谱;损伤【作者】安中伟;赵方伟【作者单位】铁道第三勘察设计院机车车辆所,天津300142;北京交通大学机械与电子控制工程学院,北京100044【正文语种】中文【中图分类】U272.2近年来，随着我国经济的发展，铁路货运量大幅增长，铁路货车车体结构疲劳断裂问题日益突出。

货车车体的疲劳可靠性问题是制约货车装备技术提升的关键因素。
目前研究车体疲劳可靠性的主要方法包括仿真计算、线路实测试验和模拟疲劳试验［1］。
仿真计算方便、快捷、成本低，但只能对疲劳可靠性进行趋势性分析和验证。
线路试验可以反映车体的真实工况，但试验周期长、成本高。
模拟疲劳试验可以用较短的周期、较高的效率来进行试验。
模拟疲劳试验是以线路实测振动信号作为激励信号，利用室内疲劳试验台对整车进行疲劳加载试验，真实的再现车体在线路运行时载荷对车体的影响［2］。
进行疲劳试验的关键是编制科学、准确的试验载荷谱。
文献［3］提出了试验台载荷谱编制原则，设定门槛值为12%以消除小载荷的方法。
文献［4］在小载荷压缩中根据实际提出了18%的门槛值。
两者研究的均为摩托车疲劳试验台载荷谱编制，并未验证小载荷消除前后损伤等效原则。
分析线路实测应力时间历程，研究小应力循环对货车车体损伤情况，浓缩应力时间历程，利用车体载荷与应力的实测同步对应关系，简化浓缩载荷时间历程，剔除不产生损伤的载荷时间，编制货车车体疲劳试验载荷谱。
