地铁车站侧墙模板技术交底 图文复习课程
侧墙防水安全技术交底模板

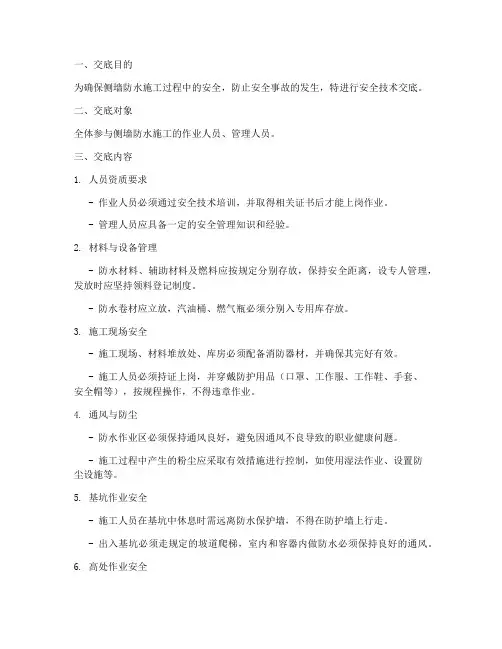

一、交底目的为确保侧墙防水施工过程中的安全，防止安全事故的发生，特进行安全技术交底。
二、交底对象全体参与侧墙防水施工的作业人员、管理人员。
三、交底内容1. 人员资质要求- 作业人员必须通过安全技术培训，并取得相关证书后才能上岗作业。
- 管理人员应具备一定的安全管理知识和经验。
2. 材料与设备管理- 防水材料、辅助材料及燃料应按规定分别存放，保持安全距离，设专人管理，发放时应坚持领料登记制度。
- 防水卷材应立放，汽油桶、燃气瓶必须分别入专用库存放。
3. 施工现场安全- 施工现场、材料堆放处、库房必须配备消防器材，并确保其完好有效。
- 施工人员必须持证上岗，并穿戴防护用品（口罩、工作服、工作鞋、手套、安全帽等），按规程操作，不得违章作业。
4. 通风与防尘- 防水作业区必须保持通风良好，避免因通风不良导致的职业健康问题。
- 施工过程中产生的粉尘应采取有效措施进行控制，如使用湿法作业、设置防尘设施等。
5. 基坑作业安全- 施工人员在基坑中休息时需远离防水保护墙，不得在防护墙上行走。
- 出入基坑必须走规定的坡道爬梯，室内和容器内做防水必须保持良好的通风。
6. 高处作业安全- 高处作业必须有安全可靠的脚手架，并满铺脚手板绑扎牢固，作业人员必须系好安全带。
- 严禁乱抛物件，确保下方作业人员安全。
7. 用火安全- 施工用火必须取得现场用火动火证。
- 火焰加热器必须专人操作，严禁使用碘钨灯。
定时保养，禁止带故障使用。
- 在加油、更换气瓶时必须关火，禁止在防水层上操作，喷头点火时不得正面对人并远离油桶、气瓶、防水材料及其他易燃易爆材料。
8. 用电安全- 严禁使用220V电压照明和敞开式灯具。
- 电气设备必须符合安全要求，并定期检查、维护。
9. 个人防护- 进入施工现场必须穿胶鞋，禁止穿钉鞋和硬底鞋。
- 严禁在雨天、雪天、五级风以上条件下施工。
四、交底要求1. 施工单位应将本次安全技术交底内容记录在案，并保存备查。
2. 施工单位应定期组织安全教育培训，提高作业人员的安全意识和技能。
地铁车站主体结构模板安装技术交底
技术交底记录编号工程名称交底日期施工单位分项工程名称交底提要地铁车站主体结构模板安装交底内容：一、侧墙模板及单侧支架施工侧墙模板组成见下图1.模板拼装流程胶合板上弹线→下料→铺面板→弹线铺木梁竖肋→上槽钢背楞和吊钩→钉端头木方→模板吊升靠在堆放架上。
2．模板拼缝结点如下图，木梁模板通过芯带进行连接，模板与模板之间直接拼缝时，采用拼缝一的做法，当模板与模板之间不能拼在一起时，则增加拼缝模板，用芯带压住拼缝模板，按拼缝二做法。
3．阳角连接节点阳角处模板通过45度的斜拉杆连接，角部合成企口形式，因为斜拉杆为45度方向受力，能有效保证角部不开模、不漏浆。
（如下图）阴角处模板通过定型角模连接，角模和直墙模板用直芯带连接。
可以保证接口处的严密、不开模、不漏浆。
4．单侧支架的结构单侧支架由埋件系统部分和架体两部分组成，其中：埋件系统包括：地脚螺栓、内连杆、连接螺母、外连杆、外螺母和横梁。
架体部分高度有以下规格：H=3600标准节、H=1600加高节、H=3200加高节。
施工时根据墙体高度选配。
支架形式见图：5、模板及支架安装1）埋件部分安装地脚螺栓出地面处与砼墙面距离：在底一层直墙段为194mm；各埋件杆相互之间的距离为300mm。
在靠近一段墙体的起点与终点处宜各布置一个埋件，具体尺寸根据实际情况而定。
埋件系统及架体示意图见下图，埋件与地面成45度的角度，现场埋件预埋时要求拉通线，保证埋件在同一条直线上，同时，埋件角度必须按45度预埋。
地脚螺栓在预埋前应对螺纹采取保护措施，用塑料布包裹并绑牢，以免施工时砼粘附在丝扣上影响上连接螺母。
因地脚螺栓不能直接与结构主筋点焊，为保证砼浇筑时埋件不跑位或偏移，要求在相应部位增加附加钢筋，地脚螺栓点焊在附加钢筋上，点焊时，请注意不要损坏埋件的有效直径。
2）模板及单侧支架安装单侧支架相互之间的距离为800mm。
在地铁底层墙体有倒角，单侧支架支放有一定的困难。
所以在支架后座处放置一砼墩或砖礅，使支架后座坐落在砼墩上。
侧墙混凝土安全技术交底模板
一、交底目的为确保侧墙混凝土施工过程中的安全，防止事故发生，提高施工人员的安全意识，特进行本次安全技术交底。
二、交底内容1. 施工人员安全教育培训- 所有参与侧墙混凝土施工的人员必须接受公司统一的安全教育培训，经考核合格后，方可持证上岗。
- 熟悉并掌握侧墙混凝土施工的安全操作规程和应急预案。
2. 施工现场安全纪律- 进入施工现场必须戴合格的安全帽，系好下颚带，锁好带扣。
- 禁止酒后作业、疲劳作业，严禁在施工现场吸烟。
- 严格遵守安全生产六大纪律，确保施工安全。
3. 施工机械与材料安全- 使用前检查机械设备，确保其安全可靠，运转正常。
- 混凝土材料应按照规范要求进行检验，合格后方可使用。
- 严格管理施工材料，防止材料堆放混乱，造成安全隐患。
4. 施工工艺安全- 侧墙模板安装前，应检查模板的强度、刚度、稳定性，确保其符合施工要求。
- 浇筑混凝土时，应按设计要求分层浇筑，控制浇筑速度，防止发生溢浆、冲刷模板等事故。
- 使用振捣器时，操作人员必须穿戴绝缘手套、绝缘鞋，确保安全。
5. 高处作业安全- 高处作业人员必须佩戴安全带，并扣好保险钩。
- 高处作业平台必须牢固可靠，脚手架、安全网等安全防护设施必须符合规范要求。
- 高处作业时，严禁攀爬模板、支撑等设施。
6. 临时用电安全- 施工现场临时用电必须符合规范要求，严禁私拉乱接电线。
- 施工用电设备必须安装漏电保护器，确保安全可靠。
- 施工现场照明行灯电压不得大于36V，并确保线路绝缘良好。
7. 应急处理- 施工过程中，如发生安全事故，应立即停止作业，启动应急预案，及时上报，并采取有效措施进行处理。
三、交底要求1. 施工单位应将本次安全技术交底内容书面记录，并签字确认。
2. 施工人员应认真学习并掌握安全技术交底内容，确保施工安全。
3. 施工现场应设立安全警示标志，提醒施工人员注意安全。
四、交底时间[填写交底时间]五、交底人[填写交底人姓名及职务]六、验收人[填写验收人姓名及职务]七、备注1. 本安全技术交底模板仅供参考，具体内容应根据实际施工情况进行调整。
地铁车站侧墙模板技术交底精编版
施工技术交底记录年月日施工技术交底记录年月日模板拼装流程：放置背楞→竖肋组装→钢板上弹线下料→铺面板→弹线铺竖肋上槽钢背楞和吊钩→模板吊升靠在堆放架上。
模板及支架安装流程：钢筋绑扎并验收→弹出外墙边线→拼装好单元模板吊装到位→模板到位后用芯带及插销连接好各单元模板→吊装架体到位,并用钢管连接好相邻架体，利用架体尾部的调节螺栓使模板上口向墙体侧倾斜5mm→紧固好一次性埋件系统→验收合格后进行混凝土浇筑图2.1 侧墙模板工艺流程施工技术交底记录年月日交底单位：*市轨道交通5号线二标五工区项目部接收单位：项目部工程技术人员接收人：施工技术交底记录年月日施工技术交底记录年月日（四）阳角、阴角连接节点阳角处模板通过45度的斜拉杆连接，角部合成企口形式，因为斜拉杆为45度方向受力，能有效保证角部不开模、不漏浆。
（如下图）阴角处模板通过定型角模连接，角模和直墙模板用直芯带连接。
可以保证接口处的严密、不开模、不漏浆。
（如下图）图？？阳角连接节点图？？阴角连接节点（五）混凝土工程1.钢筋、模板报验合格后进行混凝土浇筑，每个班组8-10人，配置3根振动棒（1根备用）2.砼浇筑前做好砼塌落度试验，也应在模板上标出各层顶面标高，混凝土的振捣使用插入式振捣棒，浇筑分层进行，每层厚度为300～400mm。
3.混凝土的浇筑连续进行，如必须间歇时，其间歇时间应尽量缩短，并应在前层混凝土初凝前，将次层混凝土浇灌完毕。
混凝土运输、浇筑及间歇的全部时间，不得超过210 分钟，当超过时须设置施工缝。
4.混凝土运至浇筑地点后，经坍落度检验合格后，应立即浇筑入模。
砼卸出时，其自由倾落高度不宜超过2m，若超过2m，应采用斜槽、溜槽等下料。
混凝土下料应均匀、适量，边振捣边下料。
施工技术交底记录年月日施工技术交底记录年月日施工技术交底记录年月日施工技术交底记录年月日。
地铁车站侧墙防水技术交底
技术交底书
技术交底书表格编号
1410
项目名称第 1 页
共 6 页交底编号
工程名称
设计文件图号
施工部位
交底日期
技术交底内容：
1、技术交底范围；
2、设计情况；
3、开始施工的条件及施工准备工作；
4、施工工艺；
5、质量标准；
附件及附图：
1、作业指导书；
2、施工步骤图；
3、结构尺寸图；
4.6、施工缝
施工缝分为水平施工缝及环向施工缝。
水平施工缝设置在底板腋角以上300mm、中板腋角以下300mm、中板以上300mm以及顶板腋角以下300mm位置。
环向施工缝根据分段长度进行设置。
除中板外其他板墙施工缝防水均采用中埋式钢边橡胶止水带，施工缝表面涂刷水泥基渗透结晶防水涂料。
在防水板短边搭接设置防水加强层，加强层宽度500mm，使用丁基橡胶防水卷材。
地铁侧墙注浆施工安全技术交底模板

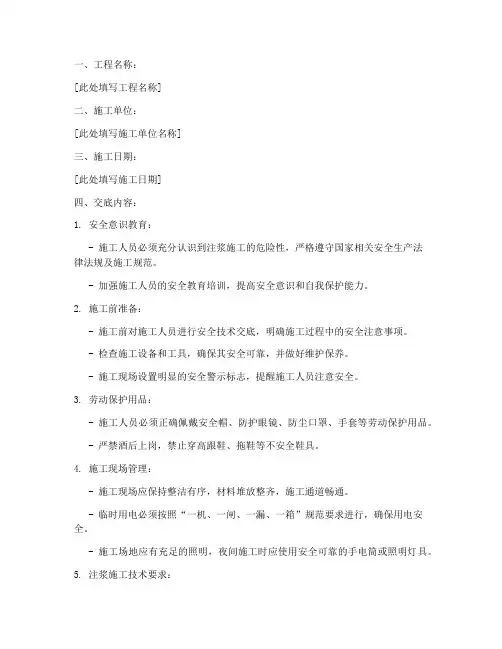

一、工程名称：[此处填写工程名称]二、施工单位：[此处填写施工单位名称]三、施工日期：[此处填写施工日期]四、交底内容：1. 安全意识教育：- 施工人员必须充分认识到注浆施工的危险性，严格遵守国家相关安全生产法律法规及施工规范。
- 加强施工人员的安全教育培训，提高安全意识和自我保护能力。
2. 施工前准备：- 施工前对施工人员进行安全技术交底，明确施工过程中的安全注意事项。
- 检查施工设备和工具，确保其安全可靠，并做好维护保养。
- 施工现场设置明显的安全警示标志，提醒施工人员注意安全。
3. 劳动保护用品：- 施工人员必须正确佩戴安全帽、防护眼镜、防尘口罩、手套等劳动保护用品。
- 严禁酒后上岗，禁止穿高跟鞋、拖鞋等不安全鞋具。
4. 施工现场管理：- 施工现场应保持整洁有序，材料堆放整齐，施工通道畅通。
- 临时用电必须按照“一机、一闸、一漏、一箱”规范要求进行，确保用电安全。
- 施工场地应有充足的照明，夜间施工时应使用安全可靠的手电筒或照明灯具。
5. 注浆施工技术要求：- 钻孔施工必须跳孔钻眼，防止塌孔。
- 注浆施工应按照设计要求进行，严格控制注浆压力和注浆量。
- 注浆管路应采用耐高压配件，连接牢固，防止泄漏。
- 注浆过程中应密切关注压力表变化，发现异常情况立即停机检查。
6. 安全防护措施：- 施工人员应佩戴防护眼镜，防止浆液溅入眼睛。
- 拆卸注浆管路时，应确保高压管内压力降至零，防止浆液喷出伤人。
- 施工现场应设置警示标志，提醒无关人员远离作业区域。
7. 应急处理：- 施工过程中如发生安全事故，应立即停止施工，采取应急措施，防止事故扩大。
- 施工人员应掌握急救知识，如遇受伤人员，应立即进行现场急救，并迅速拨打急救电话。
8. 文明施工：- 施工现场应保持整洁，垃圾、废水等应按照规定进行处理，不得随意排放。
- 施工人员应文明施工，不得在施工现场吸烟、大声喧哗。
五、交底人：[此处填写交底人姓名及职务]六、旁站监理：[此处填写旁站监理姓名及职务]七、接受人（全员）签字：[此处填写施工人员姓名及签字]八、注意事项：- 本交底内容为模板，具体施工过程中应根据实际情况进行调整。
侧墙模板安装安全技术交底模板
一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 分项工程名称：侧墙模板安装5. 施工期限：[开始日期]至[结束日期]二、安全注意事项1. 进入施工现场人员要求：- 操作人员必须佩戴安全帽，扣好帽带，确保安全帽质量合格。
- 严禁穿硬底鞋、高跟鞋作业，确保作业安全。
- 定期进行安全教育培训，提高安全意识。
2. 高处作业安全：- 高处作业时应设防护栏杆，张挂安全网，确保作业人员安全。
- 必须佩戴安全带，并扣好带扣，防止坠落事故发生。
- 高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。
3. 工具使用安全：- 工作前应检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。
- 工作时要思想集中，防止钉子扎脚和空中滑落。
4. 模板安装要求：- 安装模板时操作人员应有可靠的落脚点，并应站在安全地点进行操作，避免上下在同一垂直面工作。
- 操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。
- 支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。
- 严禁在连接件和支撑件上攀登上下。
5. 支模安全：- 支模时，操作人员不得站在支撑上，而应设立人板，以便操作人员站立。
立人板应用木质中板为宜，并确保其稳定性。
- 支模时，支撑、拉杆不准连接在门窗、脚手架或其他不稳固的物件上。
6. 模板拆除安全：- 拆除模板时，应按照规定的顺序进行，严禁野蛮拆除。
- 拆除模板时，应确保模板下方无人作业，防止坠落事故发生。
三、应急预案1. 坠落事故：一旦发生坠落事故，立即组织救援，并及时上报相关部门。
2. 物体打击事故：一旦发生物体打击事故，立即组织救援，并及时上报相关部门。
3. 火灾事故：一旦发生火灾事故，立即启动应急预案，组织人员进行灭火和疏散。
四、交底要求1. 本交底由[交底人姓名]负责向[接受交底班组或员工]进行安全技术交底。
侧墙模板技术交底
技术交底记录表式（ C2-1）工程精品编号工程名称地铁 15 号线 02 标段交底日期2010-7-1部位名称东南出入口侧墙模板分项工程名称模板工程交底提要侧墙模板交底内容：一、施工准备（一）作业条件1、模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸。
验算模板和支撑的强度、刚度及稳定性。
绘制全套模板设计图，模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配置数量。
2、模板加工好后，专人认真检查模板规格尺寸，按照模板统一编号，并均匀涂刷脱模剂，分规格码放，并有防雨，防潮，防砸措施。
3、放好轴线、模板边线、水平控制标高，模板底口平整、坚实。
（二）材质要求1、酚醛覆膜胶合板：尺寸1220*2440mm，厚度为 18mm。
2、木方： 100*100 木方，要求规格统一，尺寸规矩。
3、脱模剂：严禁使用油性脱模剂。
（三）工器具1、木工圆锯，木工平刨、压刨，手提电锯、手提压刨，打眼电钻，线坠，靠尺板，方尺，铁水平，翘棍等。
审核人交底人接受交底人1.由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写。
技术交底记录表式（ C2-1）编号工程名称地铁 15 号线 02 标段交底日期2010-7-1部位名称东南出入口侧墙分项工程名称模板工程交底提要侧墙模板交底内容：二、质量要求项项目允许偏差值（ mm）检查方法次1轴线位移基础5尺量3墙、2标高±3水准仪或接线尺量3截面尺寸基础±5尺量±2墙、4层垂直度32m托线板5相邻边邦两板表面高度差2直尺、尺量6表面平整度22m靠尺、楔形塞尺方正2方尺、楔形塞尺7阴阳角顺直25m线尺预埋铁件、中心线位移228 预埋管、螺螺栓中心线位移拉线、尺量栓螺栓外露长度+10 -0审核人交底人接受交底人1.由施工单位填写，交底单位与接受交底单位各保存一份。
侧墙支模安全技术交底模板
一、交底目的为确保侧墙支模施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：__________项目2. 施工部位：__________区域侧墙支模3. 施工单位：__________4. 施工班组：__________三、安全注意事项1. 人员安全- 进入施工现场的所有人员必须佩戴安全帽，并扣好帽带。
- 严禁酒后作业，确保人员精神状态良好。
- 作业人员必须经过专业培训，了解侧墙支模的施工工艺和安全操作规程。
2. 现场安全- 施工现场应设置明显的警示标志，如“危险区域”、“禁止通行”等。
- 施工现场应保持整洁，不得堆放杂物，确保通道畅通。
- 施工现场严禁吸烟，禁止使用明火。
3. 机械设备安全- 所有机械设备必须符合国家相关安全标准，并由专业人员操作。
- 机械设备在使用前应进行安全检查，确保其处于良好状态。
- 机械设备操作人员必须经过专业培训，了解设备操作规程和安全注意事项。
4. 材料安全- 所有建筑材料必须符合国家相关质量标准，严禁使用不合格材料。
- 建筑材料应堆放在指定区域，不得占用通道和消防通道。
- 材料搬运过程中，必须注意安全，避免造成人身伤害。
四、施工工艺及安全操作规程1. 施工工艺- 侧墙支模施工应按照施工图纸和施工方案进行。
- 支模前应进行基础处理，确保基础平整、坚实。
- 支模材料应选用合格的产品，并按照要求进行验收。
2. 安全操作规程- 支模前应检查支模架体，确保其稳固可靠。
- 支模过程中，严禁人员在支模架上行走或站立。
- 支模时，应使用安全带，并确保安全带系紧。
- 支模过程中，应随时检查支模架体的稳定性，发现异常情况应立即停止作业并报告。
- 拆模过程中，应按照拆除顺序进行，严禁野蛮拆除。
五、应急处置1. 发生安全事故时，应立即停止作业，并组织人员开展救援工作。
2. 及时报告相关部门，并按照要求进行事故调查和处理。
3. 对事故原因进行深入分析，制定整改措施，防止类似事故再次发生。
侧墙混凝土安全技术交底模板
一、交底目的为确保侧墙混凝土施工过程中的安全，防止事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底内容1. 施工人员安全教育所有参与侧墙混凝土施工的人员必须接受入场安全教育，了解本工程的安全风险和操作规程。
未经考核合格的人员不得进入施工现场。
2. 安全防护用品施工人员进入施工现场必须佩戴合格的安全帽，系好下颚带，锁好带扣。
根据施工需要，正确使用安全带、安全绳、防护眼镜、防尘口罩等个人防护用品。
3. 施工操作规程3.1 施工人员要严格遵守操作规程，确保施工安全。
3.2 侧墙模板的搭设和拆除必须由专业人员负责，确保模板的稳定性。
3.3 侧墙混凝土的浇筑应分层进行，每层浇筑高度不得大于40cm，且必须等前一层混凝土达到一定强度后，方可进行下一层浇筑。
3.4 浇筑过程中，应注意观察模板、支架的变形情况，发现异常及时报告并采取措施。
4. 机械设备安全4.1 使用振捣器前，应检查电源电压、机械运转是否正常，电源线不得有接头。
4.2 使用振捣器时，操作人员必须戴绝缘手套、穿绝缘鞋，防止触电。
4.3 使用泵车、吊车等机械设备时，必须严格遵守操作规程，确保设备安全运行。
5. 高处作业安全5.1 高处作业人员必须系好安全带，并扣好保险钩。
5.2 高处作业时，应使用安全绳，确保安全。
5.3 高处作业区域下方应设置安全警戒线，并设专人监护。
6. 施工环境安全6.1 施工现场应保持整洁，及时清理施工垃圾。
6.2 施工现场应设置安全警示标志，并定期检查维护。
6.3 雨季施工时，应做好防滑、防触电措施。
三、注意事项1. 施工人员应充分了解侧墙混凝土施工的安全风险，提高安全意识。
2. 施工过程中，如发现安全隐患，应立即停止施工，并采取措施排除。
3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全技能。
4. 施工现场应配备必要的安全防护设施，确保施工安全。
四、附则本安全技术交底自发布之日起实施，如有未尽事宜，由施工单位根据实际情况补充完善。
侧墙模板安装安全技术交底模板
一、工程名称： [请填写工程名称]二、施工单位： [请填写施工单位名称]三、建设单位： [请填写建设单位名称]四、交底部门： [请填写交底部门名称]五、交底人： [请填写交底人姓名]六、施工期限： [请填写施工期限]七、接受交底班组或员工签名： [请填写签名]八、交底内容：1. 安全注意事项：- 进入施工现场的操作人员必须佩戴好安全帽，扣好帽带，并穿着合适的劳保鞋。
- 禁止穿硬底鞋、高跟鞋或拖鞋进行作业。
- 高处作业时，必须佩戴安全带，并扣好安全带扣。
- 严禁酒后作业，确保施工人员身体状况良好。
2. 模板安装前的准备工作：- 检查模板、支撑、连接件等材料的质量，确保无变形、裂纹等缺陷。
- 清理施工场地，确保模板安装过程中无障碍物。
- 检查模板安装区域的基础，确保其平整、坚实。
3. 模板安装操作规程：- 模板安装应按规定的顺序进行，确保模板的稳定性。
- 模板支撑应牢固可靠，不得使用腐朽、扭曲、裂纹的材料。
- 模板支撑应垂直、底部平整坚实，并加垫木。
- 支撑、拉杆等连接件应连接牢固，不得松动。
- 支模时，支撑、拉杆不得连接在门窗、脚手架或其他不稳固的物件上。
4. 模板安装过程中的安全措施：- 操作人员应站在稳定的支撑上，避免踩空、踏空。
- 高处作业时，应设置安全网，确保作业人员安全。
- 操作人员应集中精力，防止模板掉落伤人。
- 上下同一垂直面工作时，应加强沟通，避免发生碰撞。
5. 模板拆除安全注意事项：- 模板拆除应按规定的顺序进行，确保模板拆除过程中的安全。
- 拆除模板时，应先拆除连接件和支撑，再拆除模板。
- 拆除模板时，应防止模板掉落伤人。
- 拆除模板时，操作人员应站在安全区域，避免被模板砸伤。
6. 应急措施：- 发生意外情况时，应立即停止作业，迅速撤离现场。
- 如遇人员受伤，应立即进行现场急救，并及时拨打急救电话。
九、总结：为确保侧墙模板安装过程中的安全，全体施工人员必须严格遵守本安全技术交底内容。
地铁车站模板及支架技术交底
*市轨道交通 5 号线施工技术交底记录年月日市轨道交通 5 号线施工技术交底记录年月日市轨道交通 5 号线施工技术交底记录年月日市轨道交通 5 号线施工技术交底记录年月日*市轨道交通 5 号线施工技术交底记录年月日*市轨道交通 5 号线施工技术交底记录年月日市轨道交通 5 号线施工技术交底记录年月日图3.1 顶板模板体系示意图（2）中板：采用18mm厚竹胶模板为面板，面板下采用100×50×3000mm*市轨道交通 5 号线施工技术交底记录年月日图3.2 中板模板体系示意图（二）梁模板及支撑体系*市轨道交通 5 号线施工技术交底记录年月日图3.3 梁模板体系示意图*市轨道交通 5 号线施工技术交底记录年月日交底内容：（三）柱模板及支撑体系（1）圆柱：尺寸为Φ1200mm，采用净截面相等的圆柱模板，模板面板诶18mm厚木胶合板；柱箍采用1.5mm厚，32mm宽的钢带，柱箍间距200mm；柱箍分别采用2根Φ12mm的螺栓紧固，支撑体系采用四周搭设钢管斜撑或利用及板施工的满堂脚手架体系水平连接加固。
具体构造示意图如图3.4。
（2）方柱：尺寸为900×1200mm、800×1100mm的两种方柱类型。
采用L型预先钉制木模双拼方式，模板采用18mm的木胶合板，为承受混凝土侧压力，侧板外应设置40×50mm木楞作为竖梁，竖梁中对中间距200mm；柱箍采用10号工字钢（100×20×9×9mm），间距为450～200mm，拟定箍筋间距为250mm；支撑体系采用四周搭设钢管斜撑或利用及板施工的满堂脚手架体系水平连接加固，具体见图3.5。
*市轨道交通 5 号线施工技术交底记录年月日图3.5 方柱模板体系示意图（四）侧墙模板及支撑体系侧墙模板和支撑体系分别采用定制大模板和单侧支架体系。
（1）侧墙混凝土浇筑高度为4.2m～7.1m，模板配置高度为5.2和7.1m 两种。
侧墙模板施工安全技术交底模板
一、交底内容1. 施工前的准备工作（1）场地要求：根据施工现场总平面图，确定模板堆放区、配件堆放区及模板周转用地等。
确保场地平整坚实，排水流畅。
（2）场地处理：采用2:8灰土15cm厚，上铺一层石子夯实，设置2%的坡度向排水沟方向找坡。
堆放区四周挖排水沟，防止积水。
（3）模板卸车与码放：模板卸车后，重叠码放高度不超过10块。
相邻码放区之间留出通道，便于模板配件安装。
底层模板离地面10cm。
（4）配件安装与吊装：配件安装后，模板吊离码放区。
对于安装支撑的模板，可将模板吊至使用部位附近堆放，开始清理板面及刷脱模剂。
井筒及窄井等位置的模板，无法安装支撑，现场搭设钢管架，竖向插在钢管架内。
（5）模板堆放与稳固：模板堆放采取两块板面相对方式，也可采取临时拉结措施，以防模板倾倒。
模板应用方木垫高，后支腿地角绳栓按要求调整平整且稳固。
（6）人员安排：现场设专职人员、专业施工班组负责侧墙模板施工。
要求熟悉模板平面图及模板设计方案，熟悉侧墙模板施工安全规定。
2. 施工过程中的安全技术措施（1）高空作业安全：支、拆模板作业高度在2m以上（含2m）时，必须搭设脚手架，确保作业人员安全。
（2）机械设备安全：使用机械设备时，必须遵守操作规程，确保设备安全运行。
（3）用电安全：施工现场用电设备必须符合国家规定，严禁私拉乱接电线。
使用电动工具时，必须佩戴绝缘手套。
（4）材料堆放安全：材料堆放必须整齐、稳固，不得超高堆放。
堆放材料不得靠近电源、水源等危险区域。
（5）个人防护：施工人员必须佩戴安全帽、安全带等个人防护用品，确保人身安全。
3. 应急预案（1）发生人员伤亡事故时，立即停止施工，立即报告相关部门，并采取紧急救护措施。
（2）发生火灾、触电等事故时，立即切断电源，使用灭火器等消防器材进行灭火。
（3）发生坍塌、滑坡等事故时，立即组织人员撤离危险区域，并采取相应措施进行抢险。
二、注意事项（1）严格按照施工图纸和施工方案进行施工，确保施工质量。
底板、侧墙模板及支架施工技术交底
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录表C2-1编号工程名称地铁16号线工程玉渊潭东门站交底日期2017-6-8施工单位中铁十二局集团有限公司分项工程名称模板及支架交底提要车站站台板模板、支架安装与拆除杆；每隔2.0～3.0m设置一道剪刀撑；扫地杆距地面300mm。
在顶托上设置100mm×100mm间距900mm的方木作为主龙骨，在主龙骨上铺设100mm×100mm间距300mm的方木作为次龙骨，次龙骨上铺设18mm厚竹胶板，站台板模板构见下图。
站台板模板构造图站台板下墙模板使用18mm厚竹胶板模板。
站台板下墙模板为双面模板，模板的竖龙骨采用100mm*100mm方木间距300mm，两面模板之间用φ14的对拉螺杆拉住，螺栓拉杆间距600mm ×600mm，具体构造如下图。
站台板模板构造图在站台板模板支架上用卡扣连接φ48钢管，一端顶于站台板下墙模板，以固定模板位置放置发生位移，另一端顶于主体结构侧墙或主体结构底板上反梁侧面，防止墙体在浇筑时发生位移，纵向间距1200mm。
顶托与墙模板或主体结构侧墙之间垫100mm×100mm方木，站台板下1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写1、 本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写墙支撑体系示意图如下图。
站台板下墙支撑体系示意图站台板下柱为300mm ×300mm 。
柱模板用18mm 厚竹胶板加工制作，在柱模板每面两个角位置竖向设置一道100mm ×100mm 方木，以增加模板刚度，防止涨模变形，方木与竹胶板之间用钢钉固定。
侧墙施工技术交底
驹子房沟盖板涵段
单元（工序）名称
侧墙施工
施工单位
北京永安顺市政工程有限公司
交底日期
年月日
交底内容：
七、安全注意事项
1、电气焊工等必须经过专门培训，并且持证上岗。
2、钢筋切断机，弯曲机定时保养维护，定期检查机械性能及绝缘性，严禁带病作业。
3、安装、拆除模板时，上下传递工具，严禁上抛或往下扔，严防坠落伤人。
5、钢筋切割机等强噪声的机具应设封闭的隔音工棚，夜间尽量避免使用，以免噪音扰民。
6、施工照明灯悬挂高度和方向应合理设置，尤其是周边有居民楼的工区，避免光污染。
7、余废料及时、统一处理，做到工完场清，不得胡乱弃置、抛弃，污染周边环境。
九、防惯性质量事故措施
1、变形缝止水带位置应准确、牢固。
2、混凝土塌落2-3）
编 号
工程名称
地铁3号线一期工程平房村站驹子房沟河道改移工程
部位名称
驹子房沟盖板涵段
单元（工序）名称
侧墙施工
施工单位
北京永安顺市政工程有限公司
交底日期
年月日
交底内容：
一、材料准备
HRB钢筋：直径16、12；木模板、钢管、方木、密封胶条等辅助材料等。
二、机具准备
钢筋弯曲机、钢筋切断机、电焊机、电锯、振捣棒、抹面机等。
技术负责人
交底人
接受交底人
技术交底记录
（C2-3）
编 号
工程名称
地铁3号线一期工程平房村站驹子房沟河道改移工程
部位名称
驹子房沟盖板涵段
单元（工序）名称
侧墙施工
施工单位
北京永安顺市政工程有限公司
交底日期
年月日
交底内容：
地铁站内装修安全技术交底模板
一、交底目的为确保地铁站内装修工程顺利进行，保障施工人员生命财产安全，提高工程质量，特制定本安全技术交底。
二、适用范围本交底适用于地铁站内所有装修工程，包括但不限于地面、墙面、天花、门窗、照明、消防等装修项目。
三、交底内容1. 施工人员安全培训- 施工人员必须参加入场安全教育培训，经考核合格后方可上岗。
- 熟悉本工程的安全技术交底内容，掌握安全操作规程。
2. 施工现场安全管理- 进入施工现场必须正确佩戴安全帽，系好下颚带，锁好带扣。
- 作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
- 严禁酒后作业，禁止追逐打闹，禁止吸烟。
3. 高处作业安全- 高处作业必须系好安全带，安全带要系挂牢固，高挂低用。
- 高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋。
- 高处作业时，工具和材料要放置稳当，严禁随意乱扔。
4. 用电安全- 施工现场使用的配电箱、开关箱必须符合相关规范要求。
- 电器设备应绝缘良好并接地。
- 严禁私拉乱接电线，严禁使用非标准插座。
5. 材料运输安全- 材料运输应使用专用车辆，严禁超载。
- 材料堆放要整齐，堆放高度不超过规定要求。
- 楼层边、通道内、脚手架边缘严禁堆放任何物品。
6. 消防安全- 施工现场必须配备消防器材，并定期检查。
- 严禁在施工现场吸烟、使用明火。
- 施工人员应熟悉消防器材的使用方法。
7. 特殊作业安全- 高空作业、电焊作业、切割作业等特种作业，必须按照相关规范要求进行。
- 从事特种作业的人员必须持证上岗。
8. 应急预案- 施工单位应制定应急预案，并定期组织演练。
- 发生安全事故时，应立即启动应急预案，及时组织救援。
四、交底责任1. 施工单位负责组织安全技术交底，确保施工人员掌握安全操作规程。
2. 施工人员应认真参加安全技术交底，掌握安全操作技能。
3. 监理单位负责对施工现场进行监督检查，确保安全措施落实到位。
五、注意事项1. 施工单位应加强施工现场管理，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档收集于网络，如有侵权请联系网站删除SG3号线*市轨道交通 5
施工技术交底记录日月年
此文档仅供学习和交流．

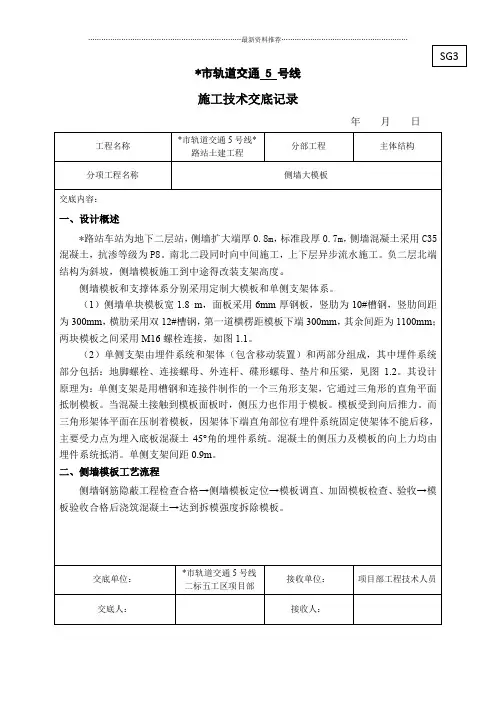

号线 5 *市轨道交通施工技术交底记录日年月工程名称*5号线*市轨道交通路分部工程主体结构
此文档仅供学习和交流．
此文档收集于网络，如有侵权请联系网站删除
SG3市轨道交通 5 号线*施工技术交底记录日月
工程名称*5号线市轨道交通* 路分部工程主体结构
此文档仅供学习和交流．

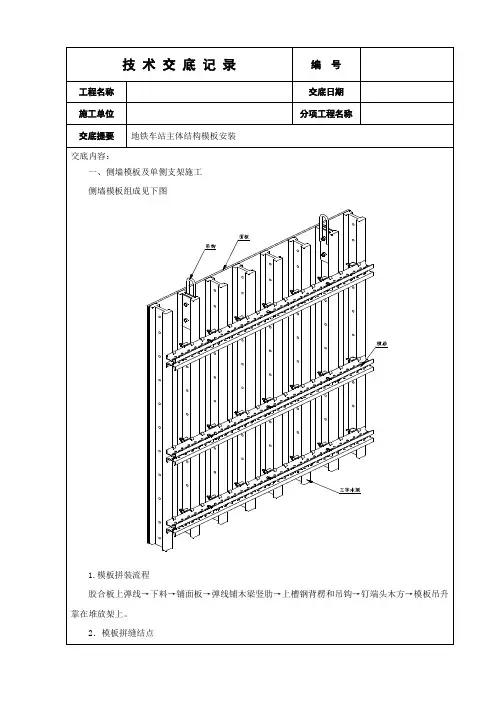

此文档收集于网络，如有侵权请联系网站删除三、施工方法（一）模板拼装严格按照图纸尺寸在钢板上弹线。
1.弹线后下料，裁料时应注意保证所需面板边到边的尺寸，边角不得有破损，角部2. 必须保证直度（特殊角度除外），模板下料后，根据设计图纸分类码好并贴上标号。
3.铺面板：根据设计图纸将钢板焊接在侧墙模板上。
模板拼装完并验查合格后，在模板后面用木板给每块模板编号，用吊装设备将模4. 板吊在模板堆放架上。
（二）预埋部分安装单侧支架由埋件系统和架
体两部分组成，其中埋件系统部分包括：地脚螺栓、连接螺母、外连杆、连接螺母和压梁。
地脚螺栓出地面处与砼墙面的距离见图纸。
各埋件杆相互之间的距离不大于1. 305mm，在靠近一端的起点与终点各布置一个埋件。
现场埋件预埋时要求45度的角度，2.埋件系统及架体示意图见上图，埋件与地面成45度预埋。
拉通线，保证埋件在同一条直线上，同时，埋件角度必须按地脚螺栓在预埋前应对螺纹采取保护措施，用塑料布包裹并绑牢，以免施工时砼3. 黏附在丝扣上，影响下一步施工时螺母的连接。
因地脚螺栓不能直接与结构主筋点焊，为保证砼浇筑时埋件不跑位或偏移，要求4.
在相应部位增加附加钢筋，地脚螺栓点焊在附加钢筋上，点焊时注意不要损坏埋件的有效直径。
号线市轨道交通5* 接收单位：项目部工程技术人员交底单位：
二标五工区项目部接收人：交底人：SG3号线*市轨道交通 5
施工技术交底记录日月年
*5市轨道交通号线* 分部工程主体结构工程名称路站土建工程此文档仅供学习和交流．
此文档收集于网络，如有侵权请联系网站删除
号线市轨道交通 5 *施工技术交底记录月年日此文档仅供学习和交流．
图？？阴角连接节点图？？阳角连接
节点
（五）混凝土工程1根振动棒（人，配置38-101.钢筋、模板报验合格后进行混凝土浇筑，每个班组根备用）砼浇筑前做好砼塌落度试验，也应在模板上标出各层顶面标高，混凝土的振捣使2. 400mm。
用插入式振捣棒，浇筑分层进行，每层厚度为300～混凝土的浇筑连续进行，如必须间歇时，其间歇时间应尽量缩短，并应在前层混3. 凝土初凝前，将次层混凝土浇灌完毕。
混凝土运输、浇筑及间歇的全部时间，不得超过号线5*市轨道交通项目部工程技术人员接收单位：交底单位：二标五工区项目部接收人：交底人：
此文档仅供学习和交流．
此文档收集于网络，如有侵权请联系网站删除
SG3号线*市轨道交通 5
施工技术交底记录日年月
此文档收集于网络，如有侵权请联系网站删除
SG3号线*市轨道交通 5
施工技术交底记录日年月
此文档仅供学习和交流．
此文档收集于网络，如有侵权请联系网站删除
号线*市轨道交通 5
施工技术交底记录日月年
此文档仅供学习和交流．
此文档收集于网络，如有侵权请联系网站删除
号线市轨道交通 5 *施工技术交底记录日年
月
此文档仅供学习和交流．
此文档收集于网络，如有侵权请联系网站删除
此文档仅供学习和交流．。
