轴流风机知识讲解
轴流风机种类以及基础知识
INFINAIR ®
风机基础知识
什么是风机
风机就是把旋转的机械能转换为气体的势能和动能，并将气体输 送出去的一种机械
风机的用途 用途：①对建筑进行送(/排)风，用清洁的空气替换室内的污染空气。 ②防爆排风-排除易燃易爆的气体。该种风机对结构有一定要求。 ③消防排烟-建筑物着火时，排除高温的烟尘。该种风机必须通过国 家强制的消防检测认证。 ④气力运输-利用风能，将粉末或颗粒状物体混合、输送。 ⑤含有腐蚀气体的排风-排除带有腐蚀性气体的废气，大多用于工业 ⑥除尘-利用风能除去附着物。 等等
轴流风机种类以及基础知识
INFINAIR ®
风机基础知识
风机基础知识需要掌握的要点： 1.相关术语名词 2.普通排风、消防排烟、防爆排风、防腐排风的定义和区别 3.风机相似率的计算 4.电机的基础知识 5.风机部件及配件的名称和作用 6.衡量部件优劣的参数及G2.5平衡等级 6.风机选型的5个要素 7.几种常见的风机安装方法和位置
A=风量(m3/h)*静压(Pa)
A=风量(m3/h)*静压(Pa)
6极-------960 r/min
皮带轮：通过键连接到轴上，起传递作用。
绝缘等级有B级、F级、H级(高温环境) 。
③消防排烟-建筑物着火时，排除高温的烟尘。
该种电机内部有两个绕组，能够通过在不同绕组中切换达到改变转速的目的。
INFINAIR ®
混流叶轮示意图
INFINAIR ®
风机基础知识
风机参数介绍 风量：用于表示空气流量的大小。风量=截面积*风速
常用单位：立方米/小时，即CMH，m3/h 全压：用于确定空气阻力的大小。单位：帕，Pa
全压=静压+动压 静压：用于确定气流的阻力，也就是沿程阻力(系统阻力) 动压：空气流动时自身产生的阻力。动压=1/2ρv2 转速：用于表示风机运转时的速度。单位：转/分(r/min)，RPM 轴功率：风机实际耗能。单位：千瓦，Kw 电机功率：是风机所配电机的功率，一定比轴功率大。单位：Kw 噪音：用于表示风机运转时所产生的噪音的大小。单位：分贝，dB(A) 静压效率：以SE%(STATIC EFFICIENCY)表示
轴流风机结构及原理
轴流风机结构及原理嘿，咱今儿来聊聊轴流风机这玩意儿！轴流风机啊，你就把它想象成一个大力士，专门负责吹气或者吸气的大力士！它的结构呢，其实也不复杂。
就有个叶轮，就像大力士的拳头，是产生风力的关键部位。
这叶轮一转起来，那风就呼呼地来啦或者呼呼地走啦！还有个机壳，就好比是大力士的外套，把叶轮保护在里面，同时也让风顺着它规定的方向流动。
轴流风机工作起来那可有意思啦！它就像是不知疲倦的小蜜蜂，嗡嗡地忙个不停。
它的原理呢，其实就是利用叶轮的旋转，带动空气流动。
这叶轮一转，就把空气吸进来或者推出去。
你说神奇不神奇？就好像你用扇子扇风一样，只不过轴流风机的扇子转得可快多啦！你想想看，在很多地方都能看到轴流风机的身影呢！比如工厂里，它可以帮忙通风换气，把那些污浊的空气排出去，把新鲜的空气带进来。
那感觉，就像是给工厂洗了个大澡！在一些大型的建筑物里，轴流风机也能发挥大作用。
夏天的时候，它能让室内的空气流动起来，让你感觉不那么闷热。
这时候它就像是个贴心的小天使，给你送来凉爽的微风。
轴流风机的种类也不少呢！有小的，就像个小不点，专门负责一些小空间的通风。
还有大的，那可真是个大块头，力气大得很呢！能搞定很大一片区域的通风任务。
而且啊，不同的轴流风机还有不同的特点和用途。
咱再说说轴流风机的维护吧。
你可别小看了这个，就像人要保养身体一样，轴流风机也需要好好照顾。
定期清理一下叶轮上的灰尘，检查检查各个部件有没有松动，这可都是很重要的呢！要是不好好维护，它万一哪天不高兴了，“罢工”了咋办？那可就麻烦啦！轴流风机这东西，虽然看起来不起眼，但是作用可大着呢！它默默地工作着，为我们的生活和工作带来了很多便利。
没有它，那些工厂里的空气该有多糟糕啊！那些大型建筑物里该有多闷热啊！所以啊，我们可不能小看了它。
总之呢，轴流风机就是这么个神奇又实用的东西。
它就像我们生活中的好帮手，虽然不声不响，但却一直在为我们服务。
下次你再看到轴流风机的时候，可别忘记它的功劳哦！。
轴流风机_精品文档
（3）动叶片可调的轴流式泵与风机，由于动叶片角度 可随外界负荷变化而改变，低负荷经济性高，因而 变工况时调节性能好，可保持较宽的高效工作区。
（4）噪声大，需加消声器。 综合技术性能优于离心式。
鉴于以上特点，目前国外大型电站普遍采用轴流式 风机作为锅炉的送、引风机，轴流式水泵作为循环 水泵。我国300MW以上的机组送、引风机及循环水 泵一般都采用轴流式。
由于风机在继续运行，管路中压力已降低到D点压力，从而 泵或风机又重新开始输出流量，对应该压力下的流量可以输 出达qvE，即由D点跳到 E点。
只要外界所需流量保持小于 qvK， 上述过程会重复出现，即发生喘 振。如果这种循环的频率与系统 的振动频率合拍，就要引起共振， 常造成泵或风机损坏 。
喘振现象的形成包含着2方面的因素：从内部来 说，取决于叶栅内出现强烈的突变性旋转失速； 从外部条件来说，又与管网容量和阻力特性有关。
节流调节：经济性很差，所以轴流式风机不采用这种调节方式。 进口调节：通过改变风机进口节流挡板的开度，增大、减小 风量来调节，效率较高，但调节性能差。 出口调节：通过改变风机出口节流挡板的开度，增大、减小 系统阻力来调节，效率差，安全性不高
变速调节：最经济的调节方式，但需要配置电机变频装置或液力 耦合器，电气谐波问题很突出，综合造价和运行维护费用也不低， 故现在运行业绩并不多。
的气流发生偏转，把气流由轴 向引为旋向进入，且大多数是 负旋向(即与叶轮转向相反)， 这样可使叶轮出口气流的方向 为轴向流出。 后导叶在轴流式风机中应用最 广。气体轴向进入叶轮，从叶 轮流出的气体绝对速度有一定 旋向，经后导叶扩压并引导后， 气体以轴向流出。
导叶和叶轮
二、轴流式风机的叶轮理论
翼型升力原理：
如果喘振频率与系统振荡合拍，则产生共振，造成风机 或泵损坏不能正常工作。
轴流风机基本知识
第十二页，共69页。
调节缸的作用在于调节轴流压缩机的各级静叶 角度，以满足变工况的要求，安装在机壳两 侧的伺服马达在控制系统作用下，通过连接 板带动调节缸做轴向往复运动，缸体则又带 动各级导向环和嵌在环内的滑块一起运动， 滑快通过曲柄带动静叶产生转动，从而达到 调节静叶角度的目的，而各级静叶调节的大 小，是通过变化各级曲柄的长度来实现的， 这些都是在气动计算过程中确定的。
透平是压缩机的分类:按气体运动方向分类，可 分为离心式、轴流式、斜流式和复合式。按出 口压力分有通风机、鼓风机、压缩机。
第四页，共69页。
三、透平压缩机的主要术语
1、介质 压缩机设计时必须明确介质的种类及成分。 2、流量
流量，又称风量，指单位时间内流经压缩机的气体量。 通常用容积流量和介质流量表示。用Q表示，常用单 位m3/min。
第二页，共69页。
一、轴流压缩机的发展
在十九世纪轴流式鼓风机已用于矿山通风和冶金工业 的鼓风，效率仅达15——25%。现代轴流式压缩机的 效率可达89——91%，甚至更高。
瑞士苏尔寿（SULZER）公司是世界上轴流压缩机设计 制造技术的先进代表。1932年苏尔寿公司制造了世界 上第一台增压锅炉使用的工业轴流压缩机，1945年苏 尔寿公司制造了第一台轴流式高炉鼓风机，其流量 1200_1800m3/min，压力78775—142179Pa(G),转数为 5200r/min，功率3900kw，、由电动机驱动。1960年制 造出第一台静叶可调式轴流式高炉鼓风机，其优点是 在压力不变的情况下 流量范围较宽而且变工况时效率 降低不多，在大型高炉鼓风机得到广泛应用。
轴流风机主要参数
轴流风机主要参数
轴流风机的主要参数包括以下几个方面：
1.风量：轴流风机的风量指的是风机在单位时间内能输送的气体体积。
风量大小影响着通风效果，一般来说，风量越大，通风效果越好。
2.风压：轴流风机的风压指的是风机产生的气流对周围环境的压力。
风压越高，风机输送气体的能力越强，但同时也会增加能耗。
3.功率：轴流风机的功率指的是风机在运行过程中所需的能量。
功率越大，风机的运行效率越高，但同时也可能导致更高的能耗。
4.转速：轴流风机的转速指的是风叶旋转的速度。
转速越高，风量越大，但过高的转速可能会导致噪音增大。
5.噪音：轴流风机的噪音指的是风机在运行过程中产生的声音。
噪音越小，说明风机的运行越平稳，对周围环境的影响越小。
6.叶轮：轴流风机的叶轮指的是风叶的设计和材质。
叶轮的设计和材质直接影响着风机的性能和使用寿命。
7.外壳：轴流风机的外壳材质和设计影响着风机的防护性能和美观度。
以上这些参数是选购轴流风机时需要重点关注的，根据实际需求选择合适的参数，可以确保风机的性能和使用效果。

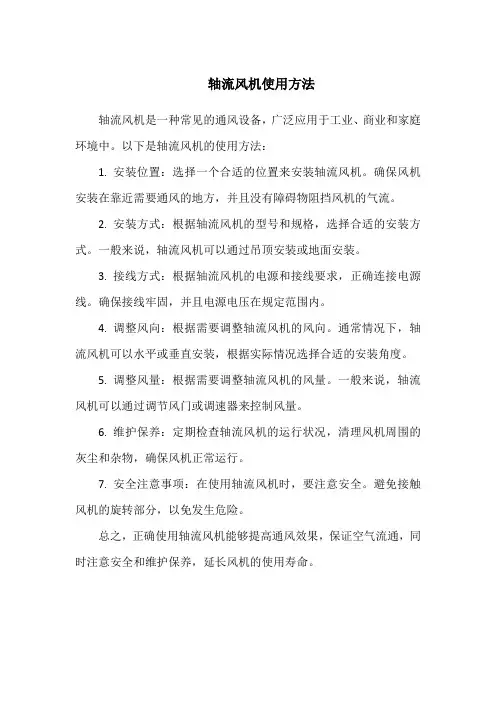

轴流风机使用方法
轴流风机使用方法
轴流风机是一种常见的通风设备，广泛应用于工业、商业和家庭环境中。
以下是轴流风机的使用方法：
1. 安装位置：选择一个合适的位置来安装轴流风机。
确保风机安装在靠近需要通风的地方，并且没有障碍物阻挡风机的气流。
2. 安装方式：根据轴流风机的型号和规格，选择合适的安装方式。
一般来说，轴流风机可以通过吊顶安装或地面安装。
3. 接线方式：根据轴流风机的电源和接线要求，正确连接电源线。
确保接线牢固，并且电源电压在规定范围内。
4. 调整风向：根据需要调整轴流风机的风向。
通常情况下，轴流风机可以水平或垂直安装，根据实际情况选择合适的安装角度。
5. 调整风量：根据需要调整轴流风机的风量。
一般来说，轴流风机可以通过调节风门或调速器来控制风量。
6. 维护保养：定期检查轴流风机的运行状况，清理风机周围的灰尘和杂物，确保风机正常运行。
7. 安全注意事项：在使用轴流风机时，要注意安全。
避免接触风机的旋转部分，以免发生危险。
总之，正确使用轴流风机能够提高通风效果，保证空气流通，同时注意安全和维护保养，延长风机的使用寿命。
轴流式风机原理及运行
轴流式风机原理及运行一．轴流式风机的结构特点轴流送风机为单级风机，转子由叶轮和叶片组成，带有一个整体的滚动轴承箱和一个液压叶片调节装置。
主轴承和滚动轴承同置于一球铁箱体内，此箱体同心地安装在风机下半机壳中并用螺栓固定。
在主轴的两端各装一只支承轴承，为承受轴向力。
主轴承箱的油位由一油位指示器在风机壳体外示出。
轴承的润滑和冷却借助于外置的供油装置，周围的空气通过机壳和轴承箱之间的空隙的自然通风，以增加了它的冷却。
叶轮为焊接结构，因为叶轮重量较轻，惯性矩也小。
叶片和叶柄等组装件的离心力通过推力轴承传递至较小的承载环上，叶轮组装件在出厂前进行叶轮整套静、动平衡的校验。
风机运行时，通过叶片液压调节装置，可调节叶片的安装角并保持这一角度。
叶片装在叶柄的外端，叶片的安装角可以通过装在叶柄内的调节杆和滑块进行调节，并使其保持在一定位置上。
调节杆和滑块由调节盘推动，而调节盘由推盘和调节环所组成，并和叶片液压调节装置的液压缸相连接。
风机转子通过风机侧的半联轴器、电动机侧的半联轴器和中间轴与电机连接。
风机液压润滑供油装置由组合式的润滑供油装置和液压供油装置组成。
此系统有2台油泵，并联安装在油箱上，当主油泵发生故障时，备用油泵即通过压力开关自动启动，2个油泵的电动机通过压力开关联锁。
在不进行叶片调节时，油流经恒压调节阀而至溢流阀，借助该阀建立润滑压力，多余的润滑油经溢流阀回油箱。
风机的机壳是钢板焊接结构，风机机壳具有水平中分面，上半可以拆卸，便于叶轮的装拆和维修。
叶轮装在主轴的轴端上，主轴承箱用螺钉同风机机壳下半相连接，并通过法兰的内孔保证对中，此法兰为一加厚的刚性环，它将力(由叶轮产生的径向力和轴向力)通过风机底脚可靠地传递至基础，在机壳出口部分为整流导叶环，固定式的整流导叶焊接在它的通道内。
整流导叶环和机壳以垂直法兰用螺钉连接。
进气箱为钢板焊接结构，它装置在风机机壳的进气侧。
在进气箱中的中间轴放置于中间轴罩内。
电动机一侧的半联轴器用联轴器罩壳防护。
轴流风机的作用及特点
轴流风机的作用及特点
轴流风机是一种常见的通风设备，主要用于排气、循环、送风等工作。
其作用和特点如下：
作用：
1.通风换气：轴流风机能够有效地抽走室内污浊空气，使空气流通，
避免空气污染。
2.降温除湿：轴流风机在潮湿炎热的环境中使用，能够通过排气和循
环空气的方式，达到降温和除湿的目的。
3.送风:轴流风机能够将新鲜空气送入室内，让空气更加清新舒适。
4.除尘除味：轴流风机也能够将粉尘、异味等污染物排出室外，保持
室内环境的清洁与舒适。
特点：
1.体积小，重量轻：轴流风机的设计体积小、重量轻，比较方便使用
和安装。
2.噪音小：轴流风机噪音低，不会影响人们的正常工作损耗。
3.风量大：轴流风机的风量大，能够对大面积的环境进行有效的通风
和换气。
4.抗压性好：轴流风机的叶片和外壳材质强、耐用，能够承受高压力
和高速度的风力工作。
5.供电稳定：轴流风机受电电压不高的影响，只需要普通家庭电力，
没有必要进行特殊处理。
轴流式风机培训材料..
轴流式风机培训材料一、轴流式风机工作原理：系统管道中气流经风机进气箱改变方向，经集流器收敛加速后流向叶轮，电动机的动力通过叶轮旋转将气流向后挤推，气流由轴向运行改变成螺旋运动并得到动能与加速，动叶的安装角度可无级调节，此调节可改变风量、风压，满足工况变化的需求；从叶轮流出的气流经后导叶转为轴向流动，在扩压器中，气流部分动压转换成静压，后流至系统满足运行要求，从而完成风机出力的工作过程。
轴流式风机总图二、主要部件：轴流式风机（带电动机）主要部件：电动机、钢结构件（定子）、钢结构连接件、转子、中间轴和联轴器、供油装置、测量仪表、消声器和隔声装置。
2.1、钢结构件：分为带整流罩的风机机壳及后导叶；带护轴管的进气箱；主轴承座（在整流罩中）；扩压器；膨胀节、活节及管路系统等。
2.1.1、风机机壳：机壳具有水平中分面，上半可以拆卸，便于叶轮的装拆和维修。
在机壳出口部分为整流导叶环，固定式的整流导叶焊接在它的通道内，整流导叶和机壳以垂直法兰用螺栓联接。
2.1.2、进气箱：为钢板焊接结构，它装置在风机机壳的进气侧。
在进气箱中的中间轴放置于中间轴罩内。
电动机一侧的半联轴器，用联轴器罩防护。
2.1.3、主轴承箱：通过高强度螺钉与风机机壳下半相连，并通过法兰的内孔保证中心对中。
此法兰为一加厚的刚性环，它将力（由叶轮产生的径向力和轴向力）通过风机底脚可靠地传递至基础，2.1.4、扩压器：带整流体的扩压器为钢板焊接结构，它布置在风机机壳的排气侧。
2.2、钢结构连接件：为防止风机机壳的振动和噪声传递至进气箱和扩压器以至管道，因此进气箱和扩压器通过挠性联接（围带）同风机机壳相连接。
在进气箱的进气端和扩压器的排气端均设有挠性膨胀节与管道相连，用以阻隔风机与管道的振动相互传递。
2.3、中间轴和联轴器：风机转子通过风机侧的半联轴器、电机侧的半联轴器和中间轴与驱动电机连接。
2.4、转子：风机转子由叶轮、叶片、整体式轴承箱和液压调节装置组成。
轴流风机
动叶调节机构（二）
液压调节机构可分为两部分。一为控制头，它 不随轴转动，另一部分是油缸及活塞，它们与 叶轮一起旋转，但活塞没有轴向位移，叶片装 在叶柄的外端。每个叶片用6个螺栓固定在叶 柄上，叶柄由叶柄轴承支撑，平衡块与叶片成 一规定角度装设，二者位移量不同，平衡块用 于平衡离心力，使叶片在运转中成为可调。
风机启动后逐渐开启动叶，同时注意避开喘振区。启 动正常后应全面检查风机的运行工况，包括：电动机 及机械部分的振动、轴承温度，电流、风量风压、电 机线圈和铁芯温度、转动部件有无卡涩和金属摩擦声 以及各附属设备及系统（润滑油系统、冷却水系统等） 的运行情况。
一次风机风机
一次风机为双级动叶可调轴流风机。
喘振现象的形成包含着2方面的因素：从内部来 说，取决于叶栅内出现强烈的突变性旋转失速； 从外部条件来说，又与管网容量和阻力特性有关。
如果喘振频率与系统振荡合拍，则产生共振，造成风机 或泵损坏不能正常工作。
qv
~
H 具有驼峰形，并在不稳定区运行。
喘振发生的条件 旁路中有足够容积或输水管中存有空气。
风机发生失速时计算机系统将发出 RUNDOWN 指令进行自 动减荷处理。 如自动动作不正常，应立即将风量自动或炉膛负压自动切至 手操控制，并立即降低该风机的负荷，迅速关小未失速风机 的动叶，相应关小失速风机的动叶，使两台并联运行风机的 电流、动叶开度相接近(但应使失速风机的动叶开度略大于未 失速风机的动叶开度)直至失速现象消失。 与此同时还应迅速采取措施，降低系统阻力，如开大燃料风、 辅助风或烟气调温挡板的开度(必要时还可开启停用燃烧器的 有关风门)，检查风、烟系统的风门或挡板位置使之符合要求， 风、烟系统如有旁路通道者，还应根据情况打开旁通道等。 处理风机失速的过程中，还应参照炉膛出口氧量，及时调整 锅炉负荷，维持各参数正常。吸风机发生失速时应适当减少 风量，送风机发生失速时也应及时关小吸风量以维持炉膛负 压正常。
什么是轴流风机
什么是轴流风机、为什么叫轴流式?
轴流风机主要由风机叶轮和机壳组成，结构简单但是数据要求非常高.轴流式风机通常用在流量要求较高而压力要求较低的场合。
轴流式风机固定位置并使空气移动.
轴流风机：用途非常广泛，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。
之所以称为"轴流式"，是因为气体平行于风机轴流动。
轴流式风机通常用在流量要求较高而压力要
求较低的场合。
轴流式风机固定位置并使空气移动。
轴流风机主要由风机叶轮和机壳组成，结构简单但是数据要求非常高，轴流风机，用途非常广泛，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。
之所以称为"轴流式"风机。
轴流风机的作用及特点
轴流风机的作用及特点轴流风机是一种常见的通风设备，它通过产生强大的气流，能够有效地改善室内空气质量，促进空气流动，降低温度和湿度，同时还能够排除污浊和异味。
轴流风机通常应用于工业设备、建筑物、船舶以及温室等场所。
1.通风换气：轴流风机能够将室内的污浊空气排出，实现空气的循环流动，保持室内空气新鲜，避免因长时间密闭导致的二氧化碳积聚和氧气不足。
2.降温降湿：轴流风机能够通过强制气流的循环，有效地降低室内的温度和湿度。
在炎热的夏季，使用轴流风机可以带来凉爽的感觉，提供舒适的工作和生活环境。
3.排除异味：轴流风机能够排除室内的污浊气体和异味，如烟雾、甲醛、霉菌等有害气体，保持室内空气的清新。
4.防止二氧化碳中毒：在封闭的环境中，人员呼吸产生的二氧化碳会逐渐增加，超过一定浓度会引起中毒，使用轴流风机可以及时将室内的二氧化碳排出，保证空气中的氧气含量。
1.大风量：轴流风机采用高效的风机叶片设计，能够产生较大的风量，强制空气流动，实现快速通风。
2.低噪音：轴流风机采用先进的减噪技术，使得工作时噪音较低，不会给人们的工作和生活带来干扰。
3.节能高效：轴流风机采用高效的电机和控制系统，能够实现节能运行，降低能源消耗。
4.安装方便：轴流风机结构简单，体积小巧，安装调试方便，在狭小的空间中也可以灵活应用。
5.维护便捷：轴流风机的维护工作相对简单，一般只需定期清洁叶片，检查电机运行情况即可，维护工作量小，维修成本低。
6.广泛应用：轴流风机广泛应用于各种场所，如工业厂房、仓库、大型建筑物、地下车库、地铁站等，满足不同空间的通风换气需求。
总之，轴流风机在通风换气、降温降湿、排除异味以及防止二氧化碳中毒等方面具有重要的作用。
它的特点包括大风量、低噪音、节能高效、安装方便、维护便捷以及广泛应用等。
在实际使用中，我们应选择适合的轴流风机型号和规格，合理安装和使用，以达到最佳效果。
轴流风机理论基础
1. 翼型几何参数 翼型是沿主气流的流动方向上叶片横截面的几何形状。在轴流通风机中，叶片的翼型有 机翼型及圆弧板翼型等。常用的机翼型叶片可分为两种：翼型下表面是平的或接近于平的； 翼型中线是弧形的。 翼型中线——翼型轮廓线的各内切圆的中心连线，称为翼型中线，如图 2-2a 中的虚线 所示。在轴流通风机中，翼型中线可以是单圆弧、双圆弧或近似的 抛物线，不过通常多采用 单圆弧作为翼型中线。
、 ——分别为进、出口截面上的气体密度，单位为 kg/m3；
1
2
c 1 、 c 2 ——分别为进、出口截面上气体的平均速度，单位为 m/s。 通风机出口截面上气体的动压，定义为通风机的动压，用符号 p dF 表示，即
c2
p 2
dF
2
2
（2-2）
通风机的全压与通风机的动压之差，定义为通风机的静压，用符号 p sF 表示
图 2-3 孤立翼型上的作用力
a）气流流过翼型的流线 b）翼型表面上气流作用力的分布 c）气流作用在翼型上的作用力 R 、
阻力 R x 和升力 R y
12
如按图 2-3 所示，翼型前未受翼型干扰处的气流对于翼型的相对速度为 w ，压力为 p ，
气流冲角为 ，根据空气动力学的理论和实验研究，单位长度孤立翼型的升力 R y 和阻力 R x
（2-13）
sF sF in me
（2-14）
其中 称为通风机的机械效率，它是表征通风机轴承损失和传动损失好坏的主要指标。表 me
2-1 列出了在通风机不同传动方式时的机械效率选用值，可供设计者参考。
传动方式
表 2-1 不同传动方式时的机械效率
轴流风机知识
➢ 风机构成： 驱动电机、联轴器、轴承组、转子总成、
液压调整系统、扩散器、进气箱以及出口扩压 器等。
主要部件： 1、主轴承组 2、转子总成 3、液压调整润滑系统
轴流风机旳主要零件
风机各部件功能简介
目 录
风机构造简介 风机运营检验项目
风机维护性检修 风机大修要点环节
一、运营盘前监视
1、风机轴承温度不高于80℃，温升速度较 快时（每分钟涨5℃以上），及时降风机出力。
旋转油封
完毕，谢谢！
相对螺栓拧紧位置，将曲柄调至垂直位置，并将 拉叉长度固定，再调整外部旳角度显示盘至相同 角度，再将叶片角度调至10°及55°，并检验外部 叶片角度盘与叶片调整盘是否同步。
11、叶顶间隙测量：
使用楔形塞尺对叶片
顶部与风道间隙进行 测量，范围在之间。
12、在不拆除轮毂侧盖旳情况下，在中心筒内用手
电能够检验轮毂导杆、推力盘螺母是否脱落。（每 次检修必查项目）
2、风机振动不不小于6.3mm/s,超出 7.1mm/s时，及时就地检验运营状态，根据情况 停止风机运营。
3、风机出现喘振(出口压力与风机风量失去
相应。出口压力很高而风量很小使得风机叶片部 分或全部进入失速区,风量、出口风压、电机电 流出现大幅度波动，剧裂振动和异常噪音)时，
风机解手动，并降低风机出力，两侧风机均匀调
目 录
风机构造简介 风机运营检验项目
风机维护性检修 风机大修要点环节
1、轴承箱拆卸时，
四个底脚垫片按顺 序摆放，回装时， 先将前后底脚定位 销固定后，方可紧 固螺栓。
2、叶片拆除前，
在叶片与轮毂上一 一做好标识，回装 时按标识对称安装， 预防轮毂动平衡破 坏。
3、推力侧轴承安装位置
轴流通风机翼型基础知识
轴流通风机翼型基础知识(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除轴流通风机翼型基础知识培训轴流式风机得名于流体从轴向流人叶轮并沿轴向流出。
其工作原理基于叶翼型理论：机翼型理论：飞机机翼的横截面（机翼的截面形状都为三角形）的形状使得从机翼上表面流过的空气速度大于从机翼下表面流过的空气速度。
这样机翼上表面所受空气的压力就小于机翼下表面所受空气压力。
这个压力差就是飞机的上升力，上下面的弧度不同造成它们产生的气压不同，所以产生了向上的升力。
工作原理：气体以一个攻角进入叶轮，在翼背（工作面）上产生一个升力，同时必定在翼腹（非工作面）上产生一个大小相等方向相反的作用力，使气体排出叶轮呈螺旋形沿轴向向前运动。
与此同时，风机进口处由于差压的作用，使气体不断地吸入。
对动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差就越大，而风量越小。
当攻角达到临界值时，气体将离开翼背的型线而发生涡流，导致风机压力大幅度下降而产生失速现象。
轴流式风机中的流体不受离心力的作用，所以由于离心力作用而升高的静压能为零，因而它所产生的能头远低于离心式风机。
故一般适用于大流量低扬程的地方，属于高比转数范围。
第一章通风机中的伯努利原理和翼型升力第一节伯努利原理图1-两张纸在内外压强差作用下靠拢飞机机翼地翼剖面又叫做翼型，一般翼型的前端圆钝、后端尖锐，上表面拱起、下表面较平，呈鱼侧形。
前端点叫做前缘，后端点叫做后缘，两点之间的连线叫做翼弦。
当气流迎面流过机翼时，流线分布情况如图2。
原来是一股气流，由于机翼地插入，被分成上下两股。
通过机翼后，在后缘又重合成一股。
由于机翼上表面拱起，是上方的那股气流的通道变窄。
根据气流的连续性原理和伯努利定理可以得知，机翼上方的压强比机翼下方的压强小，也就是说，机翼下表面受到向上的压力比机翼上表面受到向下的压力要大，这个压力差就是机翼产生的升力。
轴流风机的工作原理
轴流风机的工作原理
轴流风机是一种常见的工业设备，用于输送气体、增压、通风和换气等工业应用。
它的工作原理主要是通过叶轮的旋转，产生气流，从而实现对气体的输送和增压。
下面将详细介绍轴流风机的工作原理。
首先，轴流风机由驱动装置、叶轮、外壳和进出口管道等部分组成。
当驱动装
置启动时，叶轮开始旋转，同时空气也随之被吸入。
在叶轮的作用下，空气被迫沿着叶轮的轴线方向运动，这就是轴流风机的名称来源。
其次，叶轮的设计是轴流风机工作原理的关键。
叶轮上通常安装有多个叶片，
这些叶片的形状和角度经过精确设计，可以将空气加速并产生压力。
当叶轮旋转时，叶片将空气推向出口方向，从而产生了气流，实现了气体的输送和增压。
另外，外壳和进出口管道也对轴流风机的工作原理起着重要作用。
外壳的设计
可以使气流在叶轮周围形成一个流线型的通道，减小气流的阻力，提高效率。
而进出口管道的设计则可以控制气流的进出方向和速度，确保气体被有效地输送和增压。
总的来说，轴流风机的工作原理是通过叶轮的旋转，产生气流并增加气压，从
而实现对气体的输送和增压。
叶轮、外壳和进出口管道等部件的精密设计和配合，确保了轴流风机的高效工作。
在工业生产中，轴流风机被广泛应用于通风、空调、烟气排放和气体输送等领域，发挥着重要的作用。
综上所述，轴流风机的工作原理是基于叶轮的旋转产生气流和增加气压，通过
外壳和管道的设计实现对气体的输送和增压。
这种工作原理使得轴流风机成为工业生产中不可或缺的设备，为各种气体输送和增压提供了有效的解决方案。
轴流风机工作原理
轴流风机工作原理
轴流风机是一种用于气流输送的设备，其工作原理是通过转子叶片推动气流沿轴向移动。
当电动机带动轴流风机转子旋转时，叶片会将气流从入口吸入，然后推动气流沿着轴向向外吹出。
轴流风机的转子通常由多个叶片组成，这些叶片呈弯曲状，并且相互之间呈斜角摆放。
当叶片开始旋转时，气流会被叶片弯曲的形状所影响，使得气流获得一定的动能，并随着叶片的推动不断向外运动。
在轴流风机内部，还设置了一个导向罩，用于引导气流的流动方向。
导向罩的形状和叶片的弯曲角度，可以对气流的转向和速度进行调节。
通过调整导向罩的位置和叶片的角度，可以改变轴流风机输出的气流速度和风向。
除了通过转子叶片的推动，轴流风机还可以利用外部设备（如涡轮）来增加其输出风力。
这种设计常见于需要较大风力的场合，比如通风系统和空调系统。
轴流风机通常用于需要进行气体输送、气体循环或通风换气的场合。
其工作原理简单且效率较高，可广泛应用于建筑、工业、农业等领域。
轴流风机运行知识
压 头
a′ b′
b a
第行工况变化与
速过程°（定流量运行） ° °
流量
1. 抢风现象
如图4-2-14，轴流风机“S”形区段（驼峰形区段）成为曲线Ⅲ的∞字形区域。 风机如果在∞字形区域运行，便会出现一台轴流式风机的流量很大，而另一台轴 流式风机的流量很小。此时，若开大输送流量小的轴流风机的调节装置或关小输 送大流量轴流风机的调节装置，则原来输送大流量的轴流风机会突然跳到小流量 工作点上运行，而原来输送小流量的轴流风机会突然跳到大流量工作点上运行。 这样两台风机不能稳定的并联运行，就会发生“抢风”现象。在两台风机并联运 行时，为了避免抢风现象的发生，要求风机的工作点不要落在∞字形区。
轴流风机的失速特性是由风机的叶型等特性决定的，同时也受到风道 阻力等系统特性的影响，如图4-2-8-2所示，鞍形曲线M为送风机不同 安装角的失速点连线，工况点落在马鞍形曲线的左上方，均为不稳定工 况区，这条线也称为失速线。 由图中看出： ①在同一叶片角度下，管路阻力越大，风机出口风压越高，风机运行越 接近于不稳定工况区； ②在管路阻力特性不变的情况下，风机动叶开度越大，风机运行点越接 近不稳定工况区。
运行可靠性差。
在固定的叶片角度下，流量越低，轴功率越大； 在叶片安装角可调情况下，安装角越大，流量越
低，轴功率越大。
性能曲线（图1-1，1-2）
01 图1-1 轴流泵与风机的性能 曲线（叶片固定）
单击此处添加文本具体内容，简明扼要 的阐述您的观点，以便观者准确的理解 您传达的思想。
图1-2 轴流泵与 风机的综合性能 曲线（动叶调节）
图4-2-12 喘振报警装置
报警原理：在正常情况下，皮托管所 测到的气流压力值稳定，但是当风机 进入喘振区工作时，由于气流压力产 生大幅度波动，所以皮托管测到的压 力亦是一个波动的值，皮托管发送的 脉冲压力信号通过压力开关，利用电 接触器发出报警信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目 录
风机结构简介 风机运行检查项目
风机维护性检修 风机大修重点步骤
2、动叶可调轴流风机
轴流风机工作原理：流体沿轴向流入叶片通道， 当叶轮在电机的驱动下旋转时，旋转的叶片给 绕流流体一个沿轴向的推力（叶片中的流体绕 流叶片时，根据流体力学原理，流体对叶片作 用有一个升力，同时由作用力和反作用力相等 的原理，叶片也作用给流体一个与升力大小相 等方向相反的力，即推力），此叶片的推力对 流体做功，使流体的能量增加并沿轴向排出。
2、风机振动不大于6.3mm/s,超过7.1mm/s
时，及时就地检查运行状态，根据情况停止风机 运行。
3、风机出现喘振(出口压力与风机风量失去
对应。出口压力很高而风量很小使得风机叶片部 分或全部进入失速区,风量、出口风压、电机电 流出现大幅度波动，剧裂振动和异常噪音)时，
风机解手动，并降低风机出力，两侧风机均匀调
旋转油封
完毕，谢谢！
汇报结束
谢谢大家! 请各位批评指正
1、检查联轴器螺栓应无松动，中心复查，偏差 在0.05mm以内。 2、轴承箱底脚螺栓检查，螺栓应紧固无松动。
3、振动测点松动检查、校验。 4、盘动叶轮，叶轮旋转应灵活，无摩擦等异音。 5、叶片角度同步性检查，旋转叶轮，检查叶片
角度是否一致，逐片活动叶片，看叶片是否有飘 移，如果偏差较大，应对轮毂内部进行解体检查。
整，避开喘振区直至报警消除后，再恢复系统自 动。
二、就地检查
1、轴承箱油面镜油质应透明，无乳化和杂质，油 位在刻度线以内运行。液压油箱油位在1/2-2/3之 间，各油管路无渗油，控制油压2.5-3.5Mpa。
2、轴承检查，使用听音棒，对驱动侧轴承进行
听音检查，判断轴承是否有异音，轴承箱旋转油 封及油管活结是否漏油。
电能够检查轮毂导杆、推力盘螺母是否脱落。（每 次检修必查项目）
目 录
风机结构简介 风机运行检查项目
风机维护性检修 风机大修重点步骤
1、轴承箱拆卸时，
四个底脚垫片按顺 序摆放，回装时， 先将前后底脚定位 销固定后，方可紧 固螺栓。
2、叶片拆除前，
在叶片与轮毂上一 一做好标记，回装 时按标记对称安装， 防止轮毂动平衡破 坏。
6、叶片螺钉紧固检查，紧力规定为45N.m。 7、液压缸油管路无渗漏、磨损检查。 8、检查出口挡板应关闭严密，挡板活动灵活。 9、检修结束后，将风道内部杂物清理干净后方 可封闭人孔门。
10、叶片定位
先拆下一片叶片，在叶片轴上安装叶片角度
调整盘。
启动液压油站，调整执行器是的叶片角度调
整盘测得的角度为32.5°，调整关节轴承与拉叉的
➢ 风机组成： 驱动电机、联轴器、轴承组、转子总成、
液压调节系统、扩散器、进气箱以及出口扩压 器等。
主要部件： 1、主轴承组 2、转子总成 3、液压调节润滑系统
轴流风机的主要零件
风机各部件功能介绍
目 录
风机结构简介 风机运行检查项目
风机维护性检修 风机大修重点步骤
ห้องสมุดไป่ตู้
一、运行盘前监视
1、风机轴承温度不高于80℃，温升速度较 快时（每分钟涨5℃以上），及时降风机出力。
3、推力侧轴承安装位置
备注：风机转动部分在运行16000小时后
应进行一次全面的检修，主轴承组在运行 40000小时后，才需要进行大修，当运行
时轴承有异常声响，或主轴承温度过高时， 则需停风机检修。
液压缸调节系统原理
执行器作为反馈系统，由执行器发出开 关指令，执行器带动液压缸拉叉（旋转 油封、调节阀芯）左右移动，使液压缸 内大小腔充入液压油后膨胀，来带动活 塞左右移动，活塞杆与调整盘固定连接， 调整盘中间夹着滑块，通过变向传递使 叶片左右摆动来调整风压大小。 送风机控制油压控制在2.5-3.5Mpa之间。
3、振动检查，使用测振仪对风机进行测振，并 与电子表计进行比对。
4、检查执行器、出口挡板门摆臂、螺栓是否有 脱落。
5、风机运行中应无异音，内部无碰磨、刮卡现 象。
6、冬季雾霾天气，应每2小时对风机吸入口滤网 进行检查，防止结霜堵塞。
目 录
风机结构简介 风机运行检查项目
风机维护性检修 风机大修重点步骤
相对螺栓拧紧位置，将曲柄调至垂直位置，并将
拉叉长度固定，再调节外部的角度显示盘至相同 角度，再将叶片角度调至10°及55°，并检查外部 叶片角度盘与叶片调节盘是否同步。
11、叶顶间隙测量：
使用楔形塞尺对叶片
顶部与风道间隙进行 测量，范围在2.43.9mm之间。
12、在不拆除轮毂侧盖的情况下，在中心筒内用手
