五相十拍步进电动机控制程序
五相十拍步进电动机控制剖析
PLC 课程设计报告书课题名称五相十拍步进电动机控制 姓 名学 号院、系、部电气工程系 专 业电气工程及其自动化 指导教师杨新霞2014年 1 月6日※※※※※※※※※※※ ※※ ※※ ※※※※※※※※※2011级PLC 课程设计摘要步进电动机(stepping motor)把电脉冲信号变换成角位移以控制转子转动的微特电机。
在自动控制装置中作为执行元件。
每输入一个脉冲信号,步进电动机前进一步,故又称脉冲电动机。
本课程设计主要用于步进电动机的控制,矩角特性是步进电动机运行时一个很重要的参数。
矩角特性好,步进电动机的启动转矩就越大,运行不易失步。
通过增加步进电动机的拍数来改善矩角特性。
本设计通过PLC编程来实现各类功能。
通过开关X5的关断闭合来实现电动机的正传和反转,按钮X1、X2、X3则分别控制电动机处于低速、中速、高速的运行状态。
在设计结束后通过三菱PLC编程仿真软件测试正确性,实现步进电动机的控制运转,减少步进电动机的运行错误。
关键词:五相十拍步进电动机PLC基本指令目录第1章设计目的 (1)第2章设计要求 (1)第3章PLC选型、I/O分配表和接线图 (2)3.1 PLC选型 (2)3.2 I/O分配表 (2)3.3 I/O接线图 (3)第4章PLC程序设计 (3)4.1 梯形图设计 (3)4.2 指令语句表 (8)第5章设计总结 (13)参考文献 (14)第1章设计目的目前,比较典型的控制方法是用单片机产生脉冲序列来控制步进电机。
但采用单片机控制,不仅要设计复杂的控制程序和I/O接口电路,实现比较麻烦。
基于PLC 控制的步进电动机具有设计简单,实现方便,参数设计置灵活等优点,本课程设计用PLC实现对步进电动机的控制。
第2章设计要求五相步进电动机有五个绕组:A、B、C、D、E正转顺序:ABC BC BCD CD CDEDE DEA EA EAB AB反转顺序:ABC BC BCD CD CDEDE DEA EA EAB AB用五个开关控制其工作:1号开关控制其运行(启/停)。
PLC五相十拍步进电动机正反转与速度控制
PLC五相十拍步进电动机正反转与速度控制1. 前言PLC(Programmable Logic Controller)是一种可编程逻辑控制器,可用于自动化控制应用。
在许多自动化方案中,PLC与步进电动机相结合,可以实现机器的精确控制,以满足工业生产各种不同的需要。
本文将介绍如何使用PLC控制五相十拍步进电动机的正反转和速度控制。
2. 步进电动机和PLC的概述2.1 步进电动机步进电动机是一种电动机,能够通过逐步控制电流单步运转。
它们通常适用于需要非常精确的控制,例如打印机和数控机床。
步进电动机有两种类型:单相和多相。
单相步进电动机需要采用两路电源驱动;多相步进电动机通常有三相和五相。
2.2 PLCPLC是一种专门用于控制工业自动化过程的计算设备。
PLC的核心是一个具有高度可编程能力的处理器,可以通过编程控制机器的运转。
使用PLC可以实现快速的控制、布线简单,安装维护方便等优点。
3. 步进电动机的正反转与速度控制3.1 步进电动机的正反转步进电动机可以正转和反转,这意味着它们可以沿着不同方向工作。
为了实现正反转,电机需要改变运行时的极化方向(电流方向),这需要更改电路中电流的极性。
对于五相十拍步进电动机,需要根据电机特性和实际需要来设计逆变器电路。
PLC可以通过改变逆变器控制信号来实现步进电动机的正反转控制。
3.2 步进电动机的速度控制步进电动机的速度控制通常采用反馈的方式实现,即电机编码器的反馈信号。
PLC可以根据编码器的反馈信号来调整电机的驱动电压,从而控制电机的转速。
此外,还可以通过控制电机的脉宽调制信号来实现步进电动机的速度控制。
4. 总结本文介绍了如何使用PLC控制五相十拍步进电动机的正反转和速度控制,对于工业自动化控制领域中的应用具有一定的参考价值。
在实际应用中,需要根据电机的特性和使用环境来设计相应的PLC控制方案,从而实现精确的控制和优化的系统性能。
五相十拍步进电动机控制程序的设计与调试
-------------------------------------------------------------------------------- 一、控制要求:1.五相步进电动机有五个绕组: A、B、C、D、E ,正转顺序: ABC→BC→BCD→CD→CDE→DE→DEA→EA→EAB→AB反转顺序: ABC←BC←BCD←CD←CDE←DE←DEA←EA←EAB←AB2.用五个开关控制其工作:1 号开关控制其运行( 启/ 停)。
2 号开关控制其低速运行(转过一个步距角需0.5 秒)。
3 号开关控制其中速运行(转过一个步距角需0.1 秒)。
4 号开关控制其低速运行(转过一个步距角需0.03 秒)。
5 号开关控制其转向( ON 为正转,OFF 为反转)。
二、课题要求:1.按题意要求,画出PLC 端子接线图、控制梯形图。
2.完成PLC 端子接线工作, 并利用编程器输入梯形图控制程序,完成调试。
3. 完成课程设计说明书三、答辩问题:1.如何利用两个按钮进行连续调速(上升/下降)。
2.试用三相六拍步进电动机实现上述控制要求2。
正转通电顺序为:A→AB→B→BC→C→CA反转通电顺序为:A→CA→C→BC→B→AB3.设有五台电动机作顺序循环控制,控制时序如下图所示:x0001 为运行控制开关,试设计其梯形图控制程序。
4. 设有四台电动机作顺序循环控制,控制时序如下图所示:x0001 为运行启动控制按钮, x0002为停车控制按钮。
采用单相电动机工作,忽略过载保护,要求:当x0001 启动后,系统开始工作,x0002 按下后系统起动,运行三个循环后即自动停止工作,试设计其梯形图控制程序。
五相十拍步进电动机PLC控制设计指导书
毕业设计任务书及指导书毕业设计指导老师:王燕常州工程职业技术学院自动化技术系2010年11月26日常州工程职业技术学院毕业综合课题任务书(生产过程自动化技术专业)自动化技术系生产过程自动化技术专业自动化0821 班师万里同学教研室指导教师:教研室主任:系主任:毕业综合课题(设计)指导书一、毕业综合课题(设计)目的:1.使学生进一步巩固和加深对所学的基础理论、基本技能和专业知识的认识掌握,使之系统化、综合化。
2.培养学生综合运用所学过的基础理论、基础知识和基本技能进行分析和解决实际问题的能力。
3.培养学生的设计计算、工程绘图、实验方法、数据处理、文件编辑、文字表达、文献查阅、计算机应用、工具书使用等基本实践能力以及外文资料的阅读和翻译的基本技能,使学生初步掌握科学研究的基本方法。
4.使学生树立符合国情和生产实际的正确设计思想和观点,培养严谨、负责、实事求是、刻苦钻研、勇于探索、具有创新意识、善于与他人合作的工作作风。
5.使学生获得从事科研工作的初步训练,培养学生独立工作、独立思考和综合运用已学知识解决实际文集的能力,尤其注重培养学生独立获取新知识的能力。
二、PLC设计类型的选择PLC设计的常见类型有五种:开关量的逻辑控制、模拟量的闭环控制、数字量的智能控制、数据采集与监控、通讯联网及集散控制。
作为毕业设计,最普遍的是前二种较为简单的类型。
而开关量的顺序控制又是工业自动化设计的首选。
可用PLC 作为开关量逻辑控制、定时控制、计数控制,利用PLC取代传统继电器接触器控制,如机床电气、电机控制中心等,也可取代用于单机、多机以及生产线的自动化控制场合。
用PLC实现闭环过程控制是PLC的第二个重要的应用方向,例如深度、压力、流量等连续变化的模拟量闭环PID控制。
这种类型主要是用在系统中的开关量较多,模拟量较少的场合。
不过PLC中的模拟量输入/输出模块和PID模块价格较贵,相对于单片机、工业控制计算机系统来说投入较高,而显示、编程功能较弱。
五相单双十拍步进电动机的程序与调试
内容摘要基于PLC控制的步进电动机具有设计简单,实现方便,参数设置灵活等优点,本次课程设计主要采用PLC来控制步进电动机的运转,以此实现五相单双十拍的程序设计,主要采用移位指令对脉冲进行步进控制,即每当脉冲右移一位时,步进电动机则转过一个步距角,即完成程序所谓的一拍,完成十拍后则移位寄存器对此重新赋予初值,以此完成其任务要求;该设计比较着重的讲解了PLC控制步进电动机的过程,以及PLC 设计的基本步骤和方法,其主要内容包括课题的设计任务与要求,主电路,I/0地址分配表,PLC外部接线图,控制流程图,移位指令控制步进逻辑表,梯形图,语句表及元件清单等,本程序尤其是采用了16位移位寄存器,简化了程序设计,在程序设计中起到了重要有效的作用。
关键词:PLC;步进电动机;步距角;梯形图目录第1章引言---------------------------------------------------------------------- 1第2章系统总体方案设计------------------------------------------------------ 22.1确定控制方案 -------------------------------------------------------------- 22.1.1 程序设计的基本思路------------------------------------------------- 22.1.2 五相步进电动机的控制要求------------------------------------------ 22.1.3 方案原理分析-------------------------------------------------------- 2第3章 PLC控制系统设计--------------------------------------------------- 33.1输入输出地址分配---------------------------------------------------------- 33.2PLC类型选择-------------------------------------------------------------- 43.3系统接线图设计------------------------------------------------------------ 43.4控制流程图----------------------------------------------------------------- 43.5梯形图设计----------------------------------------------------------------- 63.5.1 步进控制程序设计 --------------------------------------------------- 63.5.2 梯形图设计---------------------------------------------------------- 83.6元件清单------------------------------------------------------------------ 13结论------------------------------------------------------------------------------ 14设计总结------------------------------------------------------------------------- 15谢辞------------------------------------------------------------------------------ 16附录(源程序语句) ----------------------------------------------------------- 17参考文献------------------------------------------------------------------------- 21第1章引言步进电动机广泛用于工业的各个领域中,步进电动机具有快速起停、精确步进、定位等特点;当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度,称为“步距角”,它的旋转是以固定的角度一步一步运行的。
五相十拍步进电动机控制程序
- --摘要本论文主要阐述了五相十拍步进电动机控制领域中的应用,其中可编程控制器是工业自动化设备的主导产品,具有控制功能强,可靠性高,适用于不同控制要求的各种控制对象等优点,其工作原理,设计和使用方法为电气和机电类专业必修课程的学习内容。
本设计涉及的内容有:步进电动机的硬件驱动过程、五相十拍步进电动机的PLC软件实现等。
通过对硬件软件的结合,从而实现电动机的正反转控制。
PLC是现代工业自动控制的一种通用计算机,但其工作方式与微机控制系统不同,与继电接触器控制系统也有本质的不同。
PLC应用系统设计包括硬件设计和软件设计两个方面。
关键词:步进电动机;PLC软件设计;PLC硬件设计目录1 绪论 (2)1.1可编程控制器 (2)1.1.1 PLC的工作原理 (2)1.1.2可编程序控制器的组成 (2)1.1.3可编程序控制器的特点 (3)1.1.4可编程控制器的应用 (4)1.2步进电动机 (5)1.2.1 步进电机概述 (5)1.2.2步进电动机的特点 (5)1.2.3 步进电动机的基本原理及步距角的计算 (5)1.2.4 步进电动机的动态指标及术语 (6)2 软件设计 (7)2.1西门子S7-200介绍 (7)2.1.1 CPU22X型的选择 (8)2.1.2 S7-200元件的介绍 (8)2.2五相十拍步进电动机的PLC设计过程 (10)2.2.1 五相十拍步进电动机的控制要求 (10)2.2.2 PLC外部接线图 (11)2.2.3 I/O地址分配表 (11)2.2.4 程序设计 (12)3 硬件设计 (15)3.1环形分配器 (16)3.2功率放大器 (18)结束语 (18)参考文献 (19)1 绪论1.1 可编程控制器1.1.1 PLC的工作原理PLC英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器,定义是:一种数字运算操作的电子系统,专为在工业环境应用而设计的。
五相十拍步进电动机控制-PLC课程实验报告
P L C 控制技术课程设计说明书专 业 : 班 级 : 学 号 : 姓 名 : 指导教师 : 提交日期 :JINGCHU UNIVERSITY OF TECHNOLOGY目录第一部分设计任务和要求1.1 PLC系统设计内容与步骤 (3)1.2 系统控制要求 (3)第二部分设计方案2.1 总体设计方案说明 (4)2.2 PLC系统组成方框图 (5)第三部分系统硬件设计3.1PLC的选型和硬件配置 (6)3.2主电路设计 (6)3.3输入输出地址分配 (6)3.4PLC的控制电路 (7)第四部分 PLC控制软件设计与调试4.1系统程序设计 (7)4.2调试结果与分析 (10)第五部分课程设计总结 (10)第六部分参考文献 (11)第一部分设计任务和要求1.1 PLC系统设计内容与步骤PLC课程设计主要步骤如下:1、分析被控对象的工艺条件和控制要求。
被控对象是指受控的机械、电气设备、生产线或生产过程。
在进行系统设计时,首先需要深入了解被控对象的特点、控制过程与要求等。
确定被控对象与PLC之间的输入、输出关系。
控制要求主要指控制系统的基本方式、应完成的动作等,同时要注意必要的保护和连锁等2、选择I/O设备。
根据控制系统的功能要求,确定系统所需的输入、输出设备的具体型号、数量等。
常用的输入设备有按钮、限位开关,传感器等;常用的输出设备有继电器、接触器、电磁阀等。
3、选择PLC的型号。
根据已选择的I/O设备,统计I/O点数,选择合适的PLC类型,在选择时要考虑所需机型的容量大小、I/O模块种类及电源类型等。
4、分配I/O点。
只有分配PLC的I/O点后,方可进行程序设计。
5、程序设计,它是整个系统设计的核心工作,首先要熟悉控制要求,根据控制要求设计好梯形图程序。
6、输入程序后调试程序。
调试过程中如果发现问题,则要采取措施逐一排除,直至调试成功。
7、编写技术文件。
则要包括说明书、电气原理图,电气元件明细表,程序等。
五相十拍步进电动机控制课程设计分解
目录摘要 (2)第一章引言 (3)第二章系统总体方案设计 (4)2.1程序设计的基本思路 (4)2.2五相步进电动机的控制要求 (4)2.3方案原理分析 (4)2.3.1 功能要求 (4)2.3.2 性能要求 (5)第三章PLC控制系统设计 (6)3.1输入输出编址 (6)3.2选择PLC类型 (6)3.3 PLC外部接线图 (7)3.4 控制流程 (7)3.5 梯形图程序设计 (8)3.5.1 步进控制设计 (9)3.5.2 梯形图设计 (11)3.6 语句表 (17)3.7主电路图 (18)3.8电机正反转控制图 (18)3.9元件清单 (19)3.10元件布置图 (19)总结 (20)参考文献 (20)摘要步进电机是一种控制精度极高的电机, 在工业上有着广泛的应用。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC控制的步进电动机具有设计简单,实现方便,参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数,矩角特性好,步进电机启动转矩就大,运行不易失步。
改善矩角特性一般通过增加步进电机的运行拍数来实现。
本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理,及硬件和软件设计方法。
其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、主电路图、梯形图、元件清单以及语句表。
本文设计过程中使用了十六位移位寄存器,大大简化了程序的设计,使程序更间凑,方便了设计。
在实际应用中表明此设计是合理有效的。
关键词: PLC;梯形图;元件清单;五相十拍步进电机第一章引言步进电机作为执行元件,是电气自动化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
目前,比较典型的控制方法是用单片机产生脉冲序列来控制步进电机。
实验4-五相步进电机
五相步进电机控制
一.
实验目的
1.了解5相步进电机的工作过程。
2.掌握PLC 功能表图(顺序功能图SFC )的编程方法
二.
实验内容
用SFC 方法编写控制程序,对5相步进电机的绕组(A ,B ,C ,D ,E )按如下方式进行控制。
方式1 (5相5拍):
方式2 (5相10拍):
方式3 (5相10拍):
三.
实验要求
1. 要求电机的运转控制能够灵活地从3种方式中任选1种; 2. 能自由调换电机的旋转方向 3. 按停止按钮时能立即执行,
4. 用“日”字灯显示正在运行的步序。
说明:本实验暂不考虑启、停、反转时电机的位置 。
四.
预习要求
1. 设计PLC 硬件原理图,将I/O 地址、用途定义好。
2. 编好SFC 控制程序,并转化为梯形图。
五.
实验有关电路
六. 思考题
以方式1 (5相5拍)为例,掉换电机旋转方向时要求考虑电机所处的位置,控制程序该怎样修改?
COM A B
C
D
E
a. 步进电机连线原理图
a b c
d
e
f
g com a b c d e
f
g b. “日”字LED 灯接线原理图。
五相十拍步进电动机控制程序设计与调试
内容摘要步进电动机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。
步进电动机是一种控制精度极高的电机, 在工业上有着广泛的应用。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC 控制的步进电动机具有设计简单,实现方便,参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数,矩角特性好,步进电机启动转矩就大,运行不易失步。
改善矩角特性一般通过增加步进电机的运行拍数来实现。
本文主要是介绍采用可编程控制器(PLC) 对五相2/3十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理,及硬件和软件设计方法。
其内容主要包括I/O 地址分配、PIC外部接线图、控制流程图、梯形图以及语句表。
本文设计过程中使用了十六位移位寄存器,大大简化了程序的设计,使程序更紧凑,方便了设计。
关键词: 步进电动机;总体方案;梯形图;调试过程目录内容摘要 0第1章引言 (1)1.1 步进电动机简介 (1)1.2 设计任务及要求 (1)1.2.1控制要求 (1)1.2.2功能要求 (2)1.2.3性能要求 (2)第2章系统总体方案设计 (3)2.1设计的基本思路 (3)2.2方案原理分析 (3)2.2.1 步进电动机的驱动控制 (3)2.2.2 步进电动机的调速控制 (4)2.2.3 步进电动机的转向控制 (4)第3章 PLC控制系统设计 (5)3.1 步进控制设计 (5)3.2 控制流程图 (7)3.3 输入输出编址 (8)3.4 选择PLC类型 (8)3.5 PLC外部接线图 (8)3.6 梯形图程序设计 (9)3.7 控制语句表 (14)3.8 程序的调试 (17)结论 (20)设计总结 (21)致谢 (22)参考文献 (23)第1章引言1.1 步进电动机简介步进电机作为执行元件,是电气自动化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域。
五相十拍步进电动机控制课程设计分解
目录摘要 (2)第一章引言 (3)第二章系统总体方案设计 (4)2.1程序设计的基本思路 (4)2.2五相步进电动机的控制要求 (4)2.3方案原理分析 (4)2.3.1 功能要求 (4)2.3.2 性能要求 (5)第三章PLC控制系统设计 (6)3.1输入输出编址 (6)3.2选择PLC类型 (6)3.3 PLC外部接线图 (7)3.4 控制流程 (7)3.5 梯形图程序设计 (8)3.5.1 步进控制设计 (9)3.5.2 梯形图设计 (11)3.6 语句表 (17)3.7主电路图 (18)3.8电机正反转控制图 (18)3.9元件清单 (19)3.10元件布置图 (19)总结 (20)参考文献 (20)摘要步进电机是一种控制精度极高的电机, 在工业上有着广泛的应用。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC控制的步进电动机具有设计简单,实现方便,参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数,矩角特性好,步进电机启动转矩就大,运行不易失步。
改善矩角特性一般通过增加步进电机的运行拍数来实现。
本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理,及硬件和软件设计方法。
其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、主电路图、梯形图、元件清单以及语句表。
本文设计过程中使用了十六位移位寄存器,大大简化了程序的设计,使程序更间凑,方便了设计。
在实际应用中表明此设计是合理有效的。
关键词: PLC;梯形图;元件清单;五相十拍步进电机第一章引言步进电机作为执行元件,是电气自动化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
目前,比较典型的控制方法是用单片机产生脉冲序列来控制步进电机。
五相十拍步进电动机控制课程设计
西门子PLC课程设计题目:五相十拍步进电动机控制设计与调试姓名:班级:学号:五相十拍步进电动机PLC控制设计与调试目录摘要 (2)第一章引言 (3)第二章系统总体方案设计 (4)2.1程序设计的基本思路 (4)2.2五相步进电动机的控制要求 (4)2.3方案原理分析 (4)2.3.1 功能要求 (4)2.3.2 性能要求 (5)第三章PLC控制系统设计 (6)3.1输入输出编址 (6)3.2选择PLC类型 (6)3.3 PLC外部接线图 (7)3.4 控制流程 (7)3.5 梯形图程序设计 (8)3.5.1 步进控制设计 (9)3.5.2 梯形图设计 (11)3.6 语句表 (17)3.7主电路图 (18)3.7电机正反转控制图 (18)3.9元件清单 (19)3.10元件布置图 (19)总结 (20)参考文献 (21)附录一 (22)附录二 (23)江西理工大学应用科学学院课程设计摘要步进电机是一种控制精度极高的电机, 在工业上有着广泛的应用。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC控制的步进电动机具有设计简单,实现方便,参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数,矩角特性好,步进电机启动转矩就大,运行不易失步。
改善矩角特性一般通过增加步进电机的运行拍数来实现。
本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理,及硬件和软件设计方法。
其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、主电路图、梯形图、元件清单以及语句表。
本文设计过程中使用了十六位移位寄存器,大大简化了程序的设计,使程序更间凑,方便了设计。
在实际应用中表明此设计是合理有效的。
关键词: PLC;梯形图;元件清单;五相十拍步进电机五相十拍步进电动机PLC控制设计与调试第一章引言步进电机作为执行元件,是电气自动化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域。
五相十拍步进电动机控制程序的设计与调试
可编程控制器课程设计报告课题:五相十拍步进电动机控制程序的设计与调试姓名:杨保顺班级:0891311学号:24指导教师:王振力、刘洋、徐秋景2010年12月30日一、系统功能1. 五相十拍步进电动机可实现正转和反转,并且有低速、中速、高速可以选择。
2. 在启动步进电机之前要选择步进电机的速度和转动方向,然后按下启动按钮启动步进电机。
3. 在步进电机运转的过程中想要改变速度或者转向必须先按停止按钮,停止步进电机后再调整其速度或者转向。
4. 步进电机正转时其五个绕组通电的顺序是:A→AB→B→BC→C→CD→D→DE→E→EA→A反转时其五个绕组通电的顺序是:A←AB←B←BC←C←CD←D←DE←E←EA←A5. 步进电机低速运行时转过一个步距角需 2 s;高速运行时转过一个步距角需 1 s;高速运行时转过一个步距角需 1 s。
二、控制方案工作方式:手动输入设备:按钮、开关输出设备:晶体管PLC选型:40点输入输出CPM1A三、分配输入/输出点地址五相十拍步进电机的输入开关及控制A、B、C、D、E、五个绕组的输出端在PLC中的I/O编址如表1所示表1 I/o地址分配表输入点输出点元件名称符号地址编码元件名称符号地址编码启动按钮SB1 0.00 绕组A A 10.00停止按钮SB2 0.01 绕组B B 10.01 低速运行开关SA1 0.02 绕组C C 10.02 中速运行开关SA2 0.03 绕组D D 10.03 高速运行开关SA3 0.04 绕组E E 10.04 正转选择开关SA4 0.05反转选择开关SA5 0.06四、电气接线图五、顺序功能图五、程序编写六、调试我们先使用CP1H实验箱中的五相步进电机及CP1H对程序进行调试,经过实验调试使程序能够通过CP1H完全实现课程设计的要求。
然后我们再将用CP1H编写的程序改写为CPM1A的程序。
程序改写好后,我们先将CPM1A的外部电路接好,然后将改写的程序传入CPM1A,按照顺序按下按钮拨动开关后,发现五相步进电机不按照我们设定的要求变化,经过检查调试发现是线圈绕组C和线圈绕组D接反,将线圈绕组接正确后,CPM1A 能够完全按照要求完成实验目的。
五相十拍步进电动机控制课程设计2
目录摘要 (1)第一章引言 (2)第二章系统总体方案设计 (3)2.1程序设计的基本思路 (3)2.2五相步进电动机的控制要求 (3)2. 3方案原理分析 (4)第三章 PLC控制系统设计 (5)3.1输入输出编址 (5)3.2选择PLC类型 (6)3.3 PLC外部接线图 (6)3.4 控制流程图 (7)3.5 梯形图程序设计 (9)3.6 语句表 (16)3.7主电路 (19)3.8电机正反转控制图 (20)3.9元件清单 (21)3.10 元件布置图 (22)设计总结 (23)致 (24)参考文献 (25)摘要步进电机是一种控制精度极高的电机, 在工业上有着广泛的应用。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC控制的步进电动机具有设计简单,实现方便,参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数,矩角特性好,步进电机启动转矩就大,运行不易失步.改善矩角特性一般通过增加步进电机的运行拍数来实现。
本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理,及硬件和软件设计方法。
其容主要包括I/O地址分配、PIC外部接线图、控制流程图、主电路图、梯形图、元件清单以及语句表。
本文设计过程中使用了十六位移位寄存器,大大简化了程序的设计,使程序更间凑,方便了设计。
在实际应用中表明此设计是合理有效的。
关键词: PLC;梯形图;元件清单;五相十拍步进电机第一章引言步进电机作为执行元件,是电气自动化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
目前,比较典型的控制方法是用单片机产生脉冲序列来控制步进电机。
但采用单片机控制,不仅要设计复杂的控制程序和I/O接口电路,实现比较麻烦。
五相单双十拍步进电动机控制程序设计方案与调试河南工业大学
机电工程学院课程设计说明书设计题目:五相单双十拍步进电动机控制程序的设计与调试学生姓名:学号: 20094805 专业班级: 机制F09 指导教师:2012年 12 月 13日内容摘要步进电机是一种控制精度极高的电机, 在工业上有着广泛的应用。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
基于PLC控制的步进电动机具有设计简单,实现方便,参数设计置灵活等优点。
矩角特性是步进电机运行时一个很重要的参数,矩角特性好,步进电机启动转矩就大,运行不易失步。
改善矩角特性一般通过增加步进电机的运行拍数来实现。
本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。
本文详细的介绍了用PLC控制步进电机系统的原理,及硬件和软件设计方法。
其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、梯形图以及语句表。
本文设计过程中使用了移位指令,大大简化了程序的设计,使程序更间凑,方便了设计。
在实际应用中表明此设计是合理有效的。
关键词: PLC;梯形图;五相十拍步进电机目录第1章引言11.1 五相步进电动机的控制要求11.2 程序设计的基本思路1第2章 PLC控制系统硬件设计32.1 PLC类型选择32.2 I/O点的分配与编号32.3 PLC外部接线图4第3章 PLC控制系统软件设计53.1绘制控制流程图53.2梯形图程序设计63.2.1 步进控制设计63.2.2梯形图83.3程序指令表133.4程序调试16结论21设计总结22谢辞23参考文献24第1章引言步进电机作为执行元件,是电气自动化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域。
步进电动机具有快速起停、精确步进和定位等特点,所以常用作工业过程控制及仪器仪表的控制元件。
目前,比较典型的控制方法是用单片机产生脉冲序列来控制步进电机。
但采用单片机控制,不仅要设计复杂的控制程序和I/O接口电路,实现比较麻烦。
5相10拍步进电机控制器
5
5.1
本设计在完成了基本要求的所有功能。
5.2
1)设计电路不能自启动,处于五盏灯同时亮的状态不变化。
解决方法:设置一个键,具有启动与置位功能,根据正转初始状态ABC,连接输出端A,B,C的D触发器的PRN端,连接输出端D,E的CLRN端,设定电路初始状态输出为11100。
五相十拍的励磁方式是:
正转顺序: ABC→BC→BCD→CD→CDE→DE→DEA→EA→EAB→AB
反转顺序: ABC←BC←BCD←CD←CDE←DE←DEA←EA←EAB←AB
三、课程设计应完成的工作
1.利用各种电子器件设计5相10拍步进电机控制器;
2.利用DE2板对所设计的电路进行验证;
3.总结电路设计结果,撰写课程设计报告。
摘 要
本设计是用Quartus作为开发环境,以DE2板为硬件平台实现的一个多功能步进电机控制器。设计过程方便。实现了实现了步进电机的正转反转,三相三拍,三相六拍,正转,反转等控制器的基本功能。此外,该设计还实现了步数显示和步数控制,能控制步进电机转动指定拍数后停止转动,还可以控制电机转速,具有很强的可控制性。用DE2板实现具有电路简洁,开发周期短的优点。充分利用了EDA设计的优点。开发过程用了原理图输入方法来进行描述,从底层设计,充分提高了设计者的数字逻辑设计的概念。
图2.3
2.4启动控制电路
如图2.4,通过设定一个按钮控制整个电动机启动和停止。按下按钮后,电路如初始值启动,再次停止电路。另外,通过一个与门将控制步进机翻转电路的按钮和控制74192加减法按钮连接起来,只有两个按钮都按下才使步进电机和译码管显示步数同时翻转。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

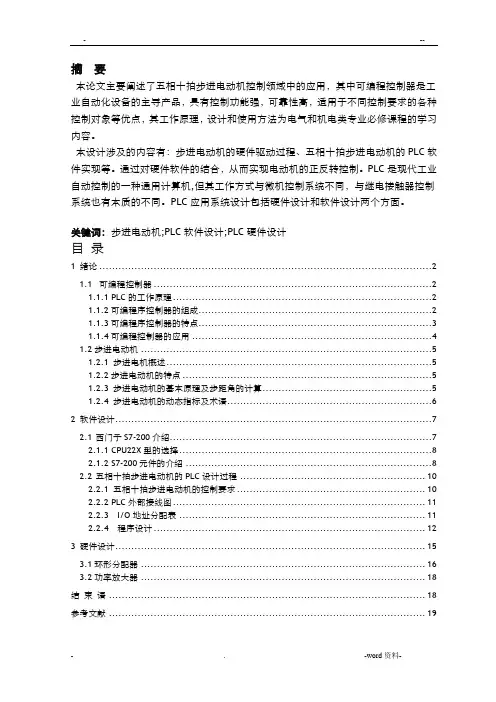

v .. . ..摘要本论文主要阐述了五相十拍步进电动机控制领域中的应用,其中可编程控制器是工业自动化设备的主导产品,具有控制功能强,可靠性高,适用于不同控制要求的各种控制对象等优点,其工作原理,设计和使用方法为电气和机电类专业必修课程的学习内容。
本设计涉及的内容有:步进电动机的硬件驱动过程、五相十拍步进电动机的PLC软件实现等。
通过对硬件软件的结合,从而实现电动机的正反转控制。
PLC是现代工业自动控制的一种通用计算机,但其工作方式与微机控制系统不同,与继电接触器控制系统也有本质的不同。
PLC应用系统设计包括硬件设计和软件设计两个方面。
关键词:步进电动机;PLC软件设计;PLC硬件设计目录1 绪论 (5)1.1可编程控制器 (5)1.1.1 PLC的工作原理 (5)1.1.2可编程序控制器的组成 (6)1.1.3可编程序控制器的特点 (7)1.1.4可编程控制器的应用 (8)1.2步进电动机 (9)1.2.1 步进电机概述 (9)1.2.2步进电动机的特点 (9)1.2.3 步进电动机的基本原理及步距角的计算 (9)1.2.4 步进电动机的动态指标及术语 (10)2 软件设计 (11)2.1西门子S7-200介绍 (11)2.1.1 CPU22X型的选择 (11)2.1.2 S7-200元件的介绍 (12)2.2五相十拍步进电动机的PLC设计过程 (13)2.2.1 五相十拍步进电动机的控制要求 (13)2.2.2 PLC外部接线图 (14)2.2.3 I/O地址分配表 (15)2.2.4 程序设计 (16)3 硬件设计 (20)3.1环形分配器 (21)3.2功率放大器 (22)结束语 (23)参考文献 (24)1 绪论1.1 可编程控制器1.1.1 PLC的工作原理PLC英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器,定义是:一种数字运算操作的电子系统,专为在工业环境应用而设计的。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种机械或生产过程。
一般来说,PLC的扫描周期包括自诊断、通讯等,如下图1-1所示,即一个扫描周期等于自诊断、通讯、输入采样、用户程序执行、输出刷新等所有时间的总和。
图1-1 可编程控制器的扫描周期1.1.2可编程序控制器的组成可编程序控制器硬件由中央处理器、电源、输出组件、输入组件、输入输出、编程器六部分构成:中央处理器(Central Processor Unit 简称CPU):它是可编程序控制器的心脏部分。
CPU由微处理器(Microproce-ssor)存储实际控制逻辑的程序存储器和存储数据、变量的数据储器构成。
电源(Power Supply):给中央处理器提供必需的工作电源。
输入组件(Inputs):输入组件的功能是将操作开关和现场信号送给中央处理器。
现场信号可能是开关量、模拟量或针对某一特定目的使用的特殊变量。
输出组件(Outputs):输出组件接收CPU的控制信号,并把它转换成电压或电流等现场执行机构所能接收的信号后,传送控制命令给现场设备的执行器。
输入输出(简称I/O)是可编程序控制器的“手”和“脚”或者叫作系统的“眼睛”和“视觉”。
输入信号包括按扭开关、限位开关、接近开关、光电传感器、热电偶、热电阻、位置检测开关和编码器等。
输出信号包括继电器、指示灯、显示器、电机启动等直流和交流设备。
编程器(Programmer):在正常情况下,编程器用于系统初始状态的配置,控制逻辑程序编制和加载,不能对系统操作。
编程器也可用于控制程序的调试和控制系统故障时作为检查故障的有效工具。
1.1.3可编程序控制器的特点现代工业生产是复杂多样的,它们对控制的要求也各不相同。
可编程序控制器一经出现就受到了广大工程技术人员的欢迎。
它的主要特点如下:(1)抗干扰能力强,可靠性高微机虽然具有很强的功能,但抗干扰能力差,工业现场的电磁干扰,电源波动,机械振动,温度和湿度的变化,都可以使一般通用微机不能正常工作。
而PLC在电子线路、机械结构以及软件结构上都吸取生产厂家长期积累的工业控制经验,主要模块均采用大规模与超大规模集成电路,I/0系统设计有完善的通道保护与信号调理电路;在结构上对耐热、防潮、防尘、抗震等都有精确考虑;在硬件上采用隔离、屏蔽、滤波、接地等抗干扰措施;在软件上采用数字滤波等抗干扰和故障诊断措施;所有这些使PLC具有较高的抗干扰能力。
PLC的平均无故障时间通常在几万小时以上,这是一般微机不能比拟的。
继电器—接触器控制系统虽有较好的抗干扰能力,但使用了大量的机械触点,使设备连线复杂,且触点在开闭时易受电弧的损害,寿命短,系统可靠性差。
而PLC 采用微电子技术,大量的开关动作由无触点的电子存储器件来完成,大部分继电器和繁杂连线被软件程序所取代,故寿命长,可靠性大大提高。
(2)控制系统结构简单,通用性强PLC及外围模块品种多,可由各种组件灵活组合成各种大小和不同要求的控制系统。
在PLC构成的控制系统中,只需在PLC的端子上接入相应的输入输出信号线即可,不需要诸如继电器之类的物理器件和大量而又繁杂的硬接线线路。
当需要变更控制系统的功能时,可以用编程器在线或离线修改程序,同一个PLC装置用于不同的控制对象,只是输入输出组件和应用软件的不同。
PLC的输入输出可直接与交流220 V,直流24V等强电相连,并有较强的带负载能力。
(3)编程方便,易于使用PLC是面向用户的设备,PLC的设计者充分考虑到现场工程技术人员的技能和习惯。
PLC程序的编制,采用梯形图或面向工业控制的简单指令形式。
梯形图与继电器原理图相类似,这种编程语言形象直观,容易掌握,不需要专门的计算机知识和语言,只要具有一定的电工和工艺知识的人员都可在短时间学会。
(4)功能完警PLC的输入输出系统功能完善,性能可靠,能够适应于各种形式和性质的开关量和模拟量的输入输出。
由于采用了微处理器,它能够很方便地实现定时、计数、锁存、比较、跳转和强制I/O等诸多功能,不仅具有逻辑运算、算术运算、数制转换以及顺序控制功能,而且还具备模拟运算、显示、监控、打印及报表生成功能。
此外,它还可以和其他微机系统、控制设备共同组成分布式或分散式控制系统,还能实现成组数据传送、矩阵运算、闭环控制、排序与查表、函数运算及快速中断等功能。
因此PLC 具有极强的适应性,能够很好地满足各种类型控制的需要。
1.1.4可编程控制器的应用随着计算机技术的迅猛发展及元器件成本大幅度下降,PLC的性能价格比以前大大提高,其应用范围也日益广泛。
如今,PLC已经在电力、纺织、机械、汽车制造、造纸、钢铁、食品、轻工、化工、公用事业等领域得到广泛使用。
PLC的应用可以划分如下类型。
(1)顺序控制及时序控制从PLC诞生之日起,顺序控制和时序控制就是PLC最基本的功能,并取代了传统的继电器控制回路。
如今,PLC仍在这一领域发挥着气无可比拟的优越性。
(2)过程控制现在的PLC系统在软件硬件上提供了一系列措施,使用户可以方便地实现回路控制,如现在广泛使用的PID控制功能。
许多PLC在硬件上提供了PID调节智能模块,这种模块可以独立实现PID调节功能;在软件上,许多PLC提供了PID算法功能块,通过软件功能块及模拟量输入/输出模块,也可实现PID控制功能。
(3)运动控制随着工厂自动化的日趋发展,PLC的运动控制功能也日益完善。
借助其运动控制模块、驱动器、伺服电动机等,PLC可以方便地实现装配、输送、存放及取回、材料移动、成型等自动控制功能,甚至可以完成一些复杂的仿行功能。
(4)数据处理现在的PLC指令系统不仅可以实现传统的逻辑运算及整数四则运算,还可以实现32位浮点复杂运算、ASCII码读写、矩阵处理、数据传送、移位、数据检索、BCD 及二进制码的相互转换,工程量转换等各项功能。
(5)网络通信为了实现PLC与远程之间、PLC之间、PLC与上位机之间及PLC与第三方产品之间的联系,PLC的网络通信功能已得到飞速发展,各PLC厂家都开发了自己的工业控制网络,如美国A-B公司PLC使用的DH+网、美国MODICON PLC使用的MB+网、德国SIEMENS PLC使用的SINEC1.2步进电动机1.2.1 步进电机概述步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”),它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。
步进电机可以作为一种控制用的特种电机,利用其没有积累误差(精度为100%)的特点,广泛应用于各种开环控制。
1.2.2步进电动机的特点步进电机具有控制简便、定位准确等特点。
随着科学技术的发展,在许多领域将得到广泛的应用。
鉴于传统的脉冲系统移植性不好,本文提出微机控制系统代替脉冲发生器和脉冲分配器,用软件的方法产生控制脉冲,通过软件编程可以任意设定步进电机的转速、旋转角度、转动次数和控制步进电机的运行状态。
以简化控制电路,降低生产成本,提高系统的运行效率和灵活性。
在此基础上提出了双三拍步进电机程序控制的硬件接口电路、程序流程图和汇编程序。
1.2.3 步进电动机的基本原理及步距角的计算(1).步进电机的基本原理:步进电机作为执行元件,是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展,步进电机的需求量与日俱增,在各个国民经济领域都有应用。
步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”),它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。
步进电机可以作为一种控制用的特种电机,利用其没有积累误差(精度为100%)的特点,广泛应用于各种开环控制。
现在比较常用的步进电机包括反应式步进电机(VR )、永磁式步进电机(PM )、混合式步进电机(HB )和单相式步进电机等。
永磁式步进电机一般为两相,转矩和体积较小,步进角一般为7.5度 或15度;反应式步进电机一般为三相,可实现大转矩输出,步进角一般为1.5度,但噪声和振动都很大。
反应式步进电机的转子磁路由软磁材料制成,定子上有多相励磁绕组,利用磁导的变化产生转矩。
混合式步进电机是指混合了永磁式和反应式的优点。
