非接触式IC卡读卡器使用说明
智能非接触读卡器安装说明书
智能非接触读卡器安装说明书安装方式1将铝合金金属板用2个或者4个螺丝固定在墙上或者安装盒上 .2将读卡器上面卡扣挂上铝合金金属板 , 再将读卡器下端按下 ●. 3将读卡器下端的防脱螺丝拧紧 ❍. 安装完成.规格说明建议采用线性直流电源22AWG 屏蔽线缆; 一端接地(如下图)物理尺寸图读卡器的启动读卡器上电,绿色LED 闪亮5次, 蓝色LED 亮起;蜂鸣器蜂鸣1声,读卡器进入工作状态。
刷卡,蓝色LED 闪亮一次;蜂鸣器蜂鸣一次。
按键读卡器时, 按键盘一次,蓝色LED 闪亮一次;蜂鸣器蜂鸣一声。
接线方式故障排除Keypad & Proximity Flash Mount Reader Installation ManualMounting:1.Install the metal plate on the wall with two or four screws, which dependson different kinds of gang box being installed .2.The cover shall clip on the upper edge the push in the bottom part asshow in diagram●.3.Tighten the secure non-dropout screw, which located underneath of thereader to fix the reader and the back plate❍, installation is completed.Recommendation:1.Linear DC Power Supply;2. 22AWG shielded cable; it’s required to do “one-point” ground. (As shown in the diagram)Power up Sequences:1.When reader is powered up, the Green back will flicker for 5 seconds. The reader will beep once and thereader is in Ready mode.2.Present the card. The Blue LED will flicker once; buzzer will beep once.3.When card is present and read by the reader, blue back lit will flash once; and buzzer will beep once aswell. The card data will then transmit to the controller. After, weather the back lit of the reader will remain ON or Flash or change to Green or Red color, this shall depend on the Green and Red LED inputs Wiring:Troubleshooting:。
读卡器说明书
4. 接口说明
产品接口示意图,读卡器的接口示意图如图 4.1 所示。
图 4.1 读卡器正面 1、与洗衣机/烘干机连接的 MOLEX 接口。该接口即为网络读卡器提供电源,也包含网络读卡器与洗衣
机的通信接口; 2、网络通信接口为标准 RJ45 接口; 3、JLINK 调试接口,程序烧写调试用; 4、串口控制台/ISP 接口,该接口用作调试信息输出,或 ISP 烧写; 5、指示灯,红色为电源指示灯,两个绿色灯为运行指示灯和状态指示灯,暂未使用;
杭州雄伟科技开发有限公司
网络读卡器 使用说明书
杭州雄伟科技开发有限公司
1
杭州雄伟科技开发有限公司
目录
1. 概述 .............................................................................................................................................................. 3 1.1. 产品名称、型号、版本 .................................................................................................................. 3 1.2. 产品用途 .......................................................................................................................................... 3 1.3. 简介 .................................................................................................................................................. 3 1.4. 主要特色 .......................................................................................................................................... 3
IC卡读写机具的使用指南和操作技巧
IC卡读写机具的使用指南和操作技巧IC卡读写机具,也被称为智能卡读写器,是一种能够读取和写入IC卡信息的设备。
它广泛应用于各种领域,包括金融、物流、交通等,为用户提供了便捷和安全的服务。
本文将为您介绍IC卡读写机具的使用指南和操作技巧,以帮助您更好地应用这一设备。
一、IC卡读写机具的基本介绍IC卡读写机具是一种具备读取和写入IC卡信息能力的设备。
它可以与各类IC卡进行数据交换和通信,并通过这些卡片实现相应的功能。
例如,金融领域中的银行卡、交通领域中的公交卡、物流领域中的门禁卡等,都可以通过IC卡读写机具来读取和写入信息。
IC卡读写机具通常由硬件设备和相应的软件程序组成。
硬件设备部分包括读卡口、键盘、显示屏等,用于用户操作和信息显示。
而软件程序部分则是指控制卡片信息读取和写入的程序,通常会提供相应的用户界面以供操作。
二、IC卡读写机具的使用指南1. 准备工作在使用IC卡读写机具之前,需要先进行一些准备工作。
首先,确保IC卡读写机具处于正常工作状态,接通电源,并插入相应的通信线缆。
同时,也需要保证所使用的IC卡是正常的、已激活且具备相应的功能。
2. IC卡读取将IC卡放入读卡口中,并确保卡片与读卡口接触良好。
有些IC卡读写机具会自动读取卡片上的信息,而其他的可能需要用户手动触发读取操作。
在读卡过程中,注意保持卡片和读卡口的清洁,避免灰尘或刮伤对读取质量产生影响。
3. IC卡写入如果需要对IC卡进行写入操作,首先确保所使用的IC卡具备可写入的功能。
然后,通过IC卡读写机具提供的相应软件程序进入写入操作界面。
根据需要填写或选择相应的字段,然后点击写入按钮进行写入操作。
4. 安全性注意事项在使用IC卡读写机具时,需要注意保护用户信息的安全性。
首先,确保IC卡读写机具的软件程序是安全可靠的,不会泄露用户信息。
其次,在进行读写操作时,需要确保所在环境的安全性,避免他人窥视或非法读取用户信息。
另外,及时更新IC卡读写机具的系统或软件程序,以免遭受恶意攻击或病毒侵袭。
非接触IC卡读写器Demo程序使用说明
非接触IC 卡读写器Demo 程序使用指南1. 概述DEMO 程序是用户使用RF 系列读写器时随机配备的一个演示测试程序,通过它用户可以了解设备功能和卡片的性能。
在操作DEMO 程序时关于各个指令的详尽说明请参看用户使用手册。
下面仅列出DEMO 程序的功能说明。
2. 功能2.1 设备操作1. 当你按下“设备操作”按钮时,在产品信息栏里将显示出API 函数的版本号。
如果正确连接了设备,同时还会显示出硬件版本号和产品序列号。
2. 选择串口方式或者USB 方式。
在串口方式端口设置信息栏里也可以自己设定串口和波特率,然后点击“连接”按钮。
如果想断掉读写器,释放串口,就点击“断开连接”按钮。
123453. 当按下“执行鸣响”按钮时,读写器将按照“鸣响时间”里设定的值来鸣叫。
“鸣响时间”的值越大,读写器鸣叫的时间越长,反之亦然。
.4. 选择要操作的卡片类型。
5. RF系列读写器配有8位数码管显示。
可以根据自己的需要设置“计算机控制”和读写器控制。
如果选择了“计算机控制”,请在文本框里输入8位字符串(16进制表示),如果包含小数点,则要输出9位。
输完字符串请按下“刷新显示按钮”,所输入的信息就会显示在读写器的数码管上。
如果选择了“读写器控制”选项,你还要选择显示时间还是日期,你可以通过改变文本框里的值来修改读写器的的时间和日期。
按下“刷新显示”按钮,新设定的值就会被传到读写器上,读写器以后就会按新的时间或日期来显示。
其初始值是和所连接的PC机的系统时间相匹配的。
LED的亮度可以通过“亮度”的上下箭头来改变。
2.2 密码设置“密码设置”操作是把卡片的密码装载到读写器的相应存储区中,当要比较卡片密码时,就从这个存储区中取出你所装载的密码和卡片里的密码进行比较。
按“装载密码”按钮就会将A密码和B密码装载到读写器里,按“取消修改”则会设置成初试值(即12个F)。
装载密码并没有对卡进行操作。
2.3 值操作在进行值操作前是要进行比较密码操作的,如果所选择扇区的密码和装载在读写器里的密码一致的话,表明认证成功,才可以进行下面的“值操作”,否则操作失败。
蓝牙薄卡使用说明(非接触式IC卡简介)
非接触式IC卡简介非接触式IC卡由IC芯片、感应天线组成,然后封装在一个标准的PVC 卡片中,芯片及天线电路无任何外露部分。
非接触式IC卡的读写过程,是由IC 芯片与读写器之间在一定的距离范围内(通常为5-15mm),通过无线电波的传递来完成芯片数据的读写操作。
非接触式IC卡是一种无源体,其工作原理是:当读写器对卡进行读写操作时,读写器发出的信号由两部分叠加组成:一部分是电源信号,该信号由卡接收后,与其本身的L/C产生谐振,产生一个瞬间能量来供给芯片工作。
另一部分则是结合数据信号,指挥芯片完成数据的修改、存储等,并返回给读写器,完成一次读写操作。
Miafre 1 S50感应式IC卡芯片:Philips Mifare 1 S50存储容量:8Kbit,16个分区,每分区两组密码工作频率:13.56 MHz 通讯速率:106KBoud读写距离:2.5~10cm读写时间:1~2ms工作温度:-20℃~85℃擦写寿命:>100,000次数据保存:>10年外形尺寸:ISO标准卡85.6x54x0.80 / 厚卡/ 异形卡封装材料:PVC、ABS、PET、PETG、0.13mm铜线封装工艺:超声波自动植线/ 自动碰焊执行标准:ISO 14443,ISO 10536典型应用:企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区管理等蓝牙薄卡使用说明书一、外形结构①电子标签面贴PVC②电子标签底座③③红外信息接收窗口①②二、性能指标和功能特点1、蓝牙卡与蓝牙读卡器通讯距离在1-20米可调。
2、读写速度10kbps,响应时间0.1秒。
3、自动感应、休眠唤醒、红外定位4、标准读卡角度60度5、储藏温度-45°--- 90°6、工业级设计,工作温度-40°--- 85°7、RC2032双电池,基于超低功耗休眠唤醒远距离读卡8、定向定位精准跟车和相邻车道亦能准确读卡9、超薄造型,简朴型设计三、使用安装1、蓝牙卡为红外定向,节电休眠唤醒工作模式。
非接触式IC卡读卡器使用说明

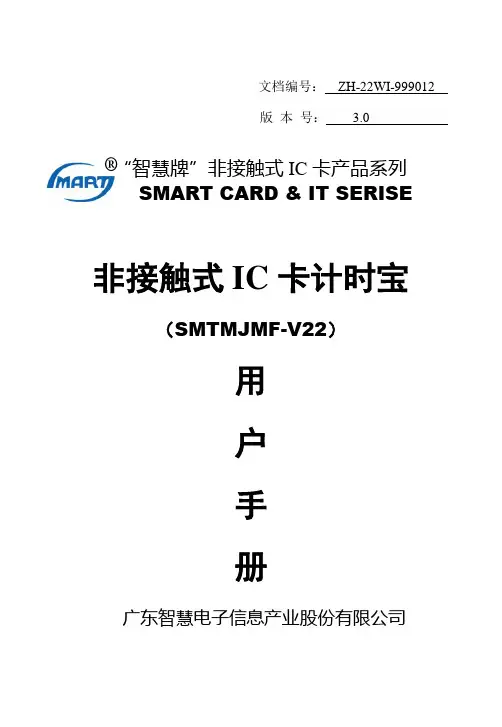

文档编号: ZH-22WI-999012 版 本 号: 3.0非接触式IC 卡计时宝(SMTMJMF-V22)用 户 手 册广东智慧电子信息产业股份有限公司“智慧牌”非接触式IC 卡产品系列SMART CARD & IT SERISE®文档摘要项目名称:“智慧牌”非接触式IC卡计时宝文档编号:ZH-22WI-999012文档编写者:出版日期:参考文献:《智慧“一卡通”信息管理系统需求分析说明书》、《智慧“一卡通”信息管理系统概要设计说明书》、《GB/T18239-2000集成电路(IC)卡读写机通用规范》和《GB 4208 外壳防护等级的分类》《GB 6587.7 电子测量仪器基本安全试验》,《GB 191 包装储运图示标志》《GB 6833.5 电子测量仪器电磁兼容性试验规范辐射敏感度试验》《GB 6833.3 电子测量仪器电磁兼容性试验规范静电放电敏感度试验》等文档更新记录表内容简介“智慧牌”非接触式智能卡计时宝融合了美国、日本、西欧、香港、台湾以及中国大陆各类型企事业单位的时间管理模式特点,将通用性与智能化有机结合,可视不同的使用需求而设定相应时间管理参数。
计时宝广泛适用于考勤、门禁、巡更、会议签到、钟点记录等计时、监控功能管理,可同时控制多组外控设备,接受多组输入信号,共有四种不同的工作模式供客户选择使用,适用卡片型号为Mifare One卡、CPU卡和ID卡,是企事业单位最好的时间“管家婆”。
套装形式的“计时宝”,出厂时已配齐了安装使用的必备配件,您仅需按照本说明书传授的方法,就能十分方便地掌握,并自行完成系统的安装、设置和查询。
与之配套的软件有考勤、门禁、人事、工资等管理软件,为您解决一般性的事务管理工作,如有特殊需求可与当地经销商联系,委托开发制作。
计时宝具有操作简便,安全可靠,功能实用,快速精确等特点。
在本说明书中,详细的对计时宝做了介绍,包括外观注释、产品特性、键盘介绍、配件介绍、连接器参数、连线转换盒参数和技术参数;还详尽的介绍了计时宝的安装与检测、使用方法、网络连接;最后还列出了报警代码和纠错措施以及技术支持联络方法。
CPU卡 NFC IC 各类非接触式卡及身份证 银行卡及二维码QR三合一门禁 梯控 通道 读头用户手册V1.2
三合一门禁梯控通道扫码设备用户手册安全警告使用DAIC-QR-RWCPU卡RFID IC 各类非接触式卡及身份证银行卡及二维码QR三合一门禁梯控通道读头时:•请勿把设备窗口对准在直射日光及高温物体的附近。
•请勿设置在高温多湿的地方,及冷藏库等温度过低的地方,以避免读取器的电路、光学元件发生故障。
•请勿设置在会碰到水的地方,以避免出现故障。
•请勿在会产生电磁辐射的区域附近进行操作,避免影响读取器的正确识读。
•请勿将读取器跌落或振动。
•请勿随意拆卸。
•请勿连接不适当的配件。
目录前言 ..................................................................................................................................................1 产品介绍........................................................................................................................................1.1产品简介 .................................................................................................................................1.2产品特点 .................................................................................................................................1.3产品参数 .................................................................................................................................2 接口说明........................................................................................................................................2.1 USB接口.................................................................................................................................2.2 RS232/485接口.......................................................................................................................2.3 韦根接口 .................................................................................................................................3 安装说明........................................................................................................................................3.1 标准86盒安装 ........................................................................................................................3.2 背部安装柱安装.......................................................................................................................4 常用配置码 ....................................................................................................................................4.1恢复默认设置...........................................................................................................................4.2通讯接口 ..................................................................................................................................4.3灯光控制 ..................................................................................................................................4.4提示Beep音............................................................................................................................4.5条码识读模式...........................................................................................................................4.6条码识读码制...........................................................................................................................4.7条码可识读最小字符长度 .........................................................................................................4.8非接卡识读开关 .......................................................................................................................4.9非接卡识读模式 .......................................................................................................................4.10数据编辑 ................................................................................................................................4.11动态加密解码模式..................................................................................................................5 常见问题及解决方法 ......................................................................................................................6 售后服务........................................................................................................................................ 附录:默认功能和参数 ......................................................................................................................前言本手册主要提供了CPU卡RFID IC 各类非接触式卡及身份证银行卡及二维码QR三合一门禁梯控通道读头的各种功能设置命令,通过熟悉深圳多奥手册中各种功能命令的介绍,可以更改功能参数,如通讯接口、识读模式、提示方式等。
IC,ID卡读卡器说明书
初始管理密码为12345,用户密码为88881.进入编程状态:按* =>输入管理密码=>按#2功能设置(需在编程状态下)(1)修改管理密码按0 =>输入新管理密码=>按# =>再输入一次新管理密码=>按#=>按*注:密码为4-8位任意数字(2)增加用户卡按1 =>读卡=>输入该卡四位数代码=>连续读卡=>按#=>按*注:①.卡的代码为0001 - 9999任意不可重复的四位数字,②.第一张卡必需输入代码否则该卡无效③.如需连续增加卡则在输完四位数的代码后不必按#再输代码,直接连续读卡,最后按#键(3)删除用户卡有三种方法①.删除全部用户卡:按2 => 按0000 =>按#=>按*②.删除被读的卡:按2 => 读卡(如多张卡则连续读卡) =>按#=>按*③.删除遗失的卡:按2 =>该卡代码=>按#=>按*(4)设置开门模式①.读有效卡开门:按3 0 0 =>按# =>按*②.读有效卡加密码开门:按3 0 1 =>按#=>按*③.读有效卡开门或者输入正确密码开门:按3 0 2 =>按#=>按*注:出厂设置为302读有效卡或者输入密码开门(5)设置开门时间按4 => X X =>按#=>按*注XX为00-99单位为秒出厂设置为3秒(6)修改公共开门密码:按5 =>输入一组四位数的新密码=>按# =>再输入一遍四位数的新密码=>按#=>按*储存.注:密码为四位任意数字(7)防拆报警信号设置:按600 =>按#关闭防拆报警信号输出.出厂设置默认为关闭按601 =>按#启动防拆报警信号输出.(8)设置门状态监视按700=>#=>按*关闭此功能,出厂设置默认此功能关闭按701=>#=>按*开启此功能注:门状态监视需配合门磁开关,开启此功能时有如下两种功能:①.如果正常开门后忘了关门1分钟后则蜂鸣器会鸣叫提示使用者关门,关门后报警停止②.如果门被非法打开则会启动报警信号输出同时蜂鸣器鸣叫警示,刷有效卡或断电后报警停止(9)设置安全模式按800=>#=>按*关闭此功能,出厂设置此功能为关闭按801=>#=>按*开启此功能,有以下二种功能:①.连续读十张非法卡或十次错误密码或者读有效卡后连续十次输入错误密码启动报警信号输出.刷有效卡或断电后报警停止.②.正常卡开门/密码开门/读有效卡加密码开门成功后2秒内按”8”字键启动报警信号输出,刷有效卡或断电后报警停止,此功能可在受到胁迫时使用。
带标志JT-MCR45_55_-32_安装使用说明书0.11
本读卡器是一个RFID 非接触式便捷读卡器,与门禁控制系统共同使用。
本安装指导书包含以下内容: 安装指导怎样将读卡器连接到一个Wiegand 接口的主机上 读卡器的测试和使用图 13. 推荐线缆请参考主机与读卡器的距离。
参考表1 根据距离选择正确的线材规格。
推荐用大的线材规格(小数字)。
线材必须通过金属箔或者绞线全屏蔽。
4. 读卡器的线材屏蔽必须接保护地(最好)或PCB 地到线端的面板或者电源上。
最好避免读卡器的线材受到干扰。
纹波 < 30 MHZ @ 50 mVssHoneywellFigure 1 below shows how you should wire the reader to the host. HOW TO TEST AND OPERATE THE READER?The reader should be tested after wiring it to the host. Do this by performing the following steps:1. Power up the reader. The LED and beeper will activate threetimes. This indicates that the reader is working properly.2. Present an Contactless Smart Card to the reader. The LED willmomentarily flash green and a short beep will be emitted (if the reader is the factory default configuration). This indicates that。
HID iCLASS 13.56 MHz 读 写非接触式智能卡和读卡器 应用说明
应用说明 # 28HID iCLASS 13.56 MHz 读/写非接触式智能卡和读卡器HID iCLASS 13.56 MHz 读卡器、读卡器/写卡器和非接触式智能卡与现有的门禁系统兼容,并且通过与不同应用系统提供商的整合,可以在更多领域应用,如生物识别、考勤系统、电子货币及自动售买、HVAC 自动控制和记帐、IT 安全认证、警卫巡逻、停车管理和医疗或服务记录储存。
HID iCLASS读卡器可以将 13.56MHz RF 能量转换成电能,与无源iCLASS非接触式智能卡进行通讯。
ISO 15693 标准可以实现更长的读取范围,同时又符合FCC 能量输出限制。
由于认证密钥更大,加密功能更强,iCLASS提供的安全性比同类的 13.56MHz 技术,如 MIFARE 1要高。
与 MIFARE 的 48 位密钥相对,iCLASS使用 64 位密钥,而且iCLASS使用多种不同的密钥,并且可以使用DES 或 Triple DES 在卡上加密储存的数据,而 MIFARE 是随意存储其密钥和数据。
本文档将做概括介绍,可以让你熟悉应用系统提供商、咨询商、经销商和最终用户是如何使用iCLASS功能的。
要实现一项新的应用,需要“软件开发套件”以及厂家培训和认证。
iCLASS读卡器iCLASS读卡器备有三种颜色:黑色、灰色和白色。
它们还备有以下三种不同的规格用于各种不同的用途,见下所述。
除不同的 LED 和蜂鸣器操作模式之外,这些读卡器还有许多其它配置选项,可以在工厂进行预设置,或使用 HID 技术支持部门提供的专用配置卡在现场进行修改。
iCLASS读卡器产品可以分为三类:只读型、读/写型和 OEM 型。
只读型(韦根输出)R10 – 用在门框、竖框和其它受限制的空间上R30 – 用在 80mm 正方形欧洲或亚洲背盒上R40 – 用在美国 J-box 上,另外还配有欧洲/亚洲安装孔这些读卡器都配有标准韦根接口,可以配合多数门禁系统使用。
CMC61_CMC71系列IC卡读卡器使用说明
一、产品概述● CMC61_CMC71系列IC读卡器是基于ISO14443A、ISO14443B和ISO15693国际标准协议开发的非接触式智能卡只读发卡器;它采用高集成度读卡专用芯片、先进的看门狗和电压监控电路方案设计而成;集成度高、抗干扰能力强、体积小、性能更稳定等特点;广泛应用于门禁考勤,安防,公交一卡通系统,档案管理,电子门票,产品防伪跟踪等。
,本读卡器作为一种电脑外部输入设备,能读出RFID卡的物理卡号并输出至电脑,网吧管理软件便能用此记录的卡号,派生出更多的管理功能,本设备性能可靠,操作方便。
USB 接口读卡器可将IC\第二代身份证卡号可以直接在记事本、WORD等文档中显示出来,串口读卡器只需要做个简单的COM打开工作,“设置”相应“通讯参数”如9600,N,8,1,无。
二、技术指标●外观: 黑色●支持Windows98/2000/XP/2003●工作频率:13.56MHz●读卡类型:IC(14443A、14443B、15693三选一)/第二代身份证卡(14443B)的物理卡号●通信速度:106Kbit/s●串口波特率:9600Kbit/s●读卡有效距离:100mm(根据卡片的不同会有变化)●读卡时间:<100ms●状态指示:2色LED(一色电源LED,1色状态指示灯),1个BUZ●数据格式:卡内四字节序列号默认转换为十位十进制形式,回车结束。
●操作温度:-10℃~+70℃存储温度:-20℃~+80℃●最大工作湿度相对湿度:0~95%●通信接口:USB接口/RS232串口●物理尺寸:CMC61系列110mm*80mm*26mm,CMC71系列104×68×10mm ●重量:CMC61系列约200克,CMC71系列约180克。
三、安装方法●将线一端接到计算机的对应接口,一端接到读卡器的通讯口,即可正常工作!●读卡器鸣响两声,绿灯闪两次,提示安装成功;打开相应软件处于输入状态刷卡,鸣响一声、绿灯闪一次,对话框出现一串号码并自动回车,表示系统正常,出现的号码即为所需射频卡序列号。
RFID非接触式IC卡读写器用户手册
RFID非接触式IC卡读写器用户手册V1.021、通信协议描述1.1 协议概述该协议是上位机与读写器之间的通讯协议。
通讯的格式是:1位起始位,1位长度标志位,若干数据位,1位异或校验位,1位结束位。
通讯的最大长度为64字节。
1.2 字符定义1.3 通讯过程示意图上位机(发送)读写器(接收)STXLENINFO(0)INFO(N)BCCETX发送结束上位机(接收)读写器(发送)STXLENINFO(0)INFO(N)BCCETX接收结束1.4 数据格式2、指令集2.1 指令一览表2.2 状态返回值3、二次开发接口函数说明3.1 适用于符合ISO/IEC14443A标准的存储卡的接口函数3.1.1 Mifare S50/S70卡片特性➢S50具有1K字节的EEPROM,S70具有4K字节的EEPROM➢S50分为16个扇区,每个扇区包括4块,每块16个字节,以块为存取单位➢S70分为40个扇区,共256个块,每块16个字节,以块为存取单位➢用户可自定义每个存储块的访问条件➢每张卡有唯一序列号,为32位➢具有防冲突机制,支持多卡操作➢非接触传送数据和无源➢至少10年数据保存期➢至少10万次擦写➢读写距离在100mm内➢工作频率为13.56MHz3.1.2 函数使用注意事项该二次开发接口函数库提供用于下发命令至读写器的函数,这些函数能够控制读写器对卡片进行寻卡及读写操作。
在对卡片进行操作前必须先寻卡,寻卡成功后才能对卡片进行后续操作。
卡片的读写操作是以块为单位,每块为16个字节。
不同扇区可以用不同的密钥进行认证,每个扇区又可以使用A密钥或B密钥进行认证。
3.1.3 函数说明(1)寻卡int find_14443(BYTE* type, BYTE* card_uid );////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能:寻卡////入口参数:////出口参数:type,指示寻卡成功的卡片为A类卡或是B类卡// card_uid,指示用于存放UID的起始地址////返回值:返回0,通信失败// 返回1,操作成功// 返回0xff,操作失败////说明:获取卡片UID////////////////////////////////////////////////////////////////////////////////////////////////////// (2)HALT卡int set_halt();////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能:使卡片休眠////入口参数:////出口参数:////返回值:返回-2,尚未寻卡// 返回0,通信失败// 返回1,操作成功// 返回0xff,操作失败////说明:在HALT卡前必须已经寻卡成功////////////////////////////////////////////////////////////////////////////////////////////////////// (3)激活卡片int set_active();////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能:激活卡片////入口参数:////出口参数:////返回值:返回-2,尚未寻卡// 返回0,通信失败// 返回1,操作成功// 返回0xff,操作失败//说明:可以令处于休眠状态的卡片处于激活状态////////////////////////////////////////////////////////////////////////////////////////////////////// (4)读块int read_block(int page,int block,unsigned char pswtype,unsigned char *psw,unsigned char *des_data,int* des_len);////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能:读取一个块的值////入口参数:page,指定要读取的块所在的扇区// block,指定要读取的块的块号// pswtype,指定用于认证的密钥的类型,其值可为0x0a或者0x0b// psw,指示用于认证的密钥的值的起始地址////出口参数:des_data,指示用于存放读取的数据的起始地址// des_len,指示用于存放返回读取数据长度的起始地址////返回值:返回-2,尚未寻卡// 返回-1,传入参数错误// 返回0,通信失败// 返回1,操作成功// 返回0xff,操作失败////说明:pswtype用于指于认证密钥为A密钥或为B密钥,对应A密钥pswtype必// 须为0x0a,对应B密钥pswtype必须为0x0b。
非接触式IC卡读写器产品说明
非接触式IC读卡器产品说明浙江万谷科技有限公司1.1 概述特点·可读写符合MIFARE标准(ISO14433-TYPE A)的非接触卡·支持MIFARE标准--工作频率13.56MHZ--通讯速率106kbit/s--数据加密和双向验证--具有防冲突机制,支持多卡操作--通信错误自动侦测·功能操作:读、写、初始化值、加值、减值、读值和装载密码等·通讯接口:RS232串口·波特率:9600~115200 bit/s·控制鸣响功能·提供多种接口函数库和应用范例1.2 设备接口1.3 程序安装安装步骤:a. 用串口线连接读写器和计算机的串行口或USB线连接读写器和计算机;b.接通读写器电源;(1). WG606MF-SU: 将电源线的USB插口头插入电脑USB取电,另外一头插入读写器(2). WG606MF-U: 将读写器的USB接口电脑USB即可.1.4 技术指标∙ 支持MIFARE 标准--频率:13.56MHz--波特率:106Kbit/s∙ 接口功能:RS232 串行接口∙ 波特率:9600~115200bit/s∙ 工作电源:DC 5-9V∙ 读写距离:20~50mm∙ 最大功耗:300mW∙ 工作温度:0℃~50℃∙ 相对湿度:30%~95%1.5 型号说明∙ WG606MF-SU/SL :波特率:57600bit/s,支持485/232∙ WG606MF-U:为USB通讯,波特率:不设1.6 函数调用流程说明(1)应用系统启动时,首先要联接读写器,使PC机与读写器建立正常通讯。
(2)如果对卡的某几个扇区进行读写,则必须先将要访问扇区的授权密码分别下载到射频模块中,以备验证使用。
(3)调用search_card()寻卡函数,成功可返回卡的序列号。
(4)调用load_key () 下载的扇区密码。
(5)对相同密码的扇区可以进行读/写操作。
新版非接触IC卡读写器使用说明
新版非接触IC卡开发板使用说明新版非接触IC开发板功能强大,可以作为一个读写卡器,通过1602或12864液晶屏显示相关信息,也可以作为一个独立的产品,实现相关功能,如门禁系统(需要另购程序)、电子钱包功能(需要自编或与我们联系)。
第一部分上位机为DELPHI,1602显示读写卡一、下载下位机1602程序1. 把串口线(如果是笔记本电脑,须采用USB转串口线)将开发板与PC 机连接好。
2. 把1602液晶显示器插在开发板上。
3.打开STC下载软件,选择STC89C516RD+单片机,内部扩展选择禁止内部AUX-RAM,如图所示:4.点击打开按钮,找到1602下位机源程序中的hex文件。
再点击下载按钮,提示给开发板上电,此时,用USB线给开发板供电,将程序下载到开发板的单片机中。
二、用DELPHI上位机软件读写卡1.双击启动测试软件,进入功能选项‚参数设臵‛里面,可以设臵串口通讯参数:串口号、波特率、校验位、数据位、停止位等等,设置玩了以后点击“修改串口”,如果出现“串口参数设置成功”,表明串口设置成功,如果出现异常,请按照提示做出改动。
2.设臵完毕以后可以点击‚测试读卡器‛,如果出现‚读卡器连接成功‛,并且听到读卡器的风鸣器响声,证明串口设臵正确,如果出现‚读卡器连接失败‛,表明串口设臵有问题,请重新设臵。
读写器默认参数:Com1、9600bps、N、8、1.3.把一张Mifare One 卡片放在天线区域范围内4.进入功能选项‚低级操作‛里面点击‚寻卡‛,如果出现‚寻卡成功!‛表明寻卡正常,如果出现‚执行失败!‛表明出现异常,请检查卡片是否在寻卡范围内,如果确认卡片没有问题,那么程序下载不正确,或读写器异常。
5.点击‚防冲突‛,如果出现‚执行成功‛表明防冲突正常,如果出现‚执行失败‛表明读写器出现异常或者卡片没有在天线区域范围内。
6.点击‚选择‛,如果出现‚执行成功‛表明选择正常,如果出现‚执行失败‛表明读写器出现异常或者卡片没有在天线区域范围内。
读卡器操作手册
读卡器操作手册本操作手册旨在为使用读卡器提供指导和帮助。
读卡器是一种用于读取和传输数据的安全设备,广泛用于各种行业和领域,如金融、医疗、政府等。
本手册将涵盖读卡器的使用、维护以及常见故障排除等内容。
读取各种类型的卡片,如磁条卡、IC卡、射频卡等;连接读卡器:将读卡器通过USB接口或串口连接至计算机或终端设备;启动设备:启动计算机或终端设备,并确保已经安装了相应的驱动程序;插入卡片:将需要读取的卡片插入读卡器插槽中;开始读取:启动读卡器软件,选择相应的卡片类型和操作选项,开始读取卡片数据;数据传输:数据读取成功后,可以通过软件界面查看和导出数据;关闭设备:在操作完成后,请关闭读卡器并断开连接。
请确保读卡器连接正确,避免接口松动或接触不良;请勿在读卡器工作过程中拔插卡片,以免损坏读卡器或卡片;请确保使用的计算机或终端设备已经进行安全防护和杀毒处理,以防止恶意攻击和数据泄露;在使用过程中如遇到问题,请技术支持或查阅用户手册获取帮助。
在使用过程中如遇到问题,可以参考以下步骤进行故障排除:检查读卡器与计算机或终端设备的连接是否正常;尝试重新启动计算机或终端设备,并重新启动读卡器软件;如果问题仍然存在,请技术支持或查阅用户手册获取帮助。
随着科技的快速发展,无线射频识别(RFID)技术已经广泛应用于各种领域,如供应链管理、安全认证、物流跟踪等。
RFID系统主要由读写器、标签和天线组成。
其中,标签天线的设计与测量对于整个RFID系统的性能至关重要。
本文将探讨RFID系统标签天线的设计与测量。
RFID标签天线主要分为两种类型:内置天线和外部天线。
内置天线通常直接蚀刻或印刷在RFID芯片上,而外部天线则是一个独立的结构,通过连接线与RFID芯片相连。
根据应用需求,可以选择合适的类型。
标签天线的材料对天线的性能有很大影响。
常用的材料包括铜、铝、不锈钢等。
选择合适的材料可以优化天线的阻抗和辐射效率。
标签天线的尺寸和形状对天线的性能有很大影响。
【精品文档】门禁读卡器说明书-精选word文档 (3页)
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==门禁读卡器说明书篇一:ID门禁读卡器产品使用说明书说明书本ID卡读取设备是一款由非常安全的电路和高效的控制程序组成的优秀产品,能为你出色的完成读取ID卡的任务。
该产品主要运用在:非接触式ID卡数据采集终端。
性能指标连接线定义影响读卡器读卡距离的因素及安装注意事项由于RFID卡完全靠射频信号在读卡设备和卡片之间传输电能和数据信号,因此容易受到周围环境干扰,主要表现在读卡距离受影响。
以下是几种主要干扰:1、金属干扰天线周围如果有金属材料存在,则本机射频的工作频率将受影响,读卡距离也受影响。
严重时读卡反应迟钝,甚至不能读读卡。
避免方法是所有的金属材料尽量离开天线线圈,金属材料会屏蔽电磁波,致使读卡完全失效;如果金属材料在后面,则应该离开天线线圈至少3厘米以上,或通知工厂改变产品参数适应金属面板在背面的情况。
2、相互干扰如果读卡设备两机之间距离小于0.5米,也会产生相互干扰。
因此两台以上的设备如果安装在同一地点,则每台之间的距离应大于0.5米。
3、电源干扰如果使用的电源性能不良,将引起电压不稳,电源波动过大会对读卡距离产生影响。
4、电磁波干扰外界的电磁波也会对读卡产生干扰。
5、不同卡片不同厂家的卡片甚至不同批次的卡片同样是会有差别的。
有时甚至相差几个厘米,请注意对卡片厂商的选择。
6、安装注意事项读卡器须安装在木制、水泥或砖制墙面上,或放置在桌面上。
周围10厘米半径内不得有大面积金属材料或金属制品。
篇二:CPU卡门禁读卡器产品说明书非接触式CPU卡安全读卡器产品说明书本CPU卡(来自: : 门禁读卡器说明书 )读取设备是一款由非常安全的电路和高效的控制程序组成的优秀产品,能为你出色的完成读取CPU卡的任务。
该产品主要运用在:一卡通系统非接触式IC卡数据采集终端。
非接触式IC卡收费机使用手册.
非接触式IC卡收费机使用手册1、收费方法举例2、收费机常用操作(1)查询当天消费记录:按F09,先显示当天的消费笔数再显示当天的消费总金额。
(2)查询昨天消费记录:按F08,先显示昨天的消费笔数再显示昨天的消费金额。
(3)核对最后1笔消费:按F07,显示最后1笔交易的卡号及金额以便核对。
(4)查看黑名单版本:按F06,网络正常时黑名单版本应为昨天或当天的日期。
注意:此命令可用来查看网络是否畅通。
(5)查看末上传数据:按T键,先显示末上传笔数,再显示末上传金额。
显示0时为数据全部上传。
(6)如果在收费过程中,由于误操作产生了错误的收费交易,这时就需要进行更正,冲正就是将错误的收费金额进行纠正,恢复到消费前的卡内金额。
冲正必须同时符合以下两个条件:①冲正前该卡未在其他设备上使用过;②收费机在该卡消费后无其他卡片消费。
冲正的方法步骤:按F85→输入管理员密码,蜂鸣器响,提示刷卡→将卡放在感应区内刷卡。
如果符合冲正条件,蜂鸣器“嘟嘟”响两声,显示屏上显示刷卡前金额和刷卡后金额。
(7)刷卡过程中,当收费机显示“6------”时,说明该卡此次消费需要用户密码确认,用户输入6位密码后,再次刷卡即可完成收费。
(8)收费机授权:当收费机断电后再开机,若显示日期,按F87,输入管理员密码,放上授权卡授权后即可使用,若显示“------”,在网络正常时,收费机会在几分钟后自动授权。
(9)开锁机:锁机,按F00,然后输入密码,锁机后,电源指示灯亮,其他指示灯都不亮,数字键不起作用。
开机,按F00,然后输入密码,开机后,电源指示灯和单价灯亮,其它各项功能均可使用。
3、常见错误代码:。
LF_Demo非接触IC卡的读卡器使用说明
LF_Demo板非接触IC卡的读卡器使用说明LF_Demo板非接触IC卡的读卡器使用说明....................................................................................1 一,特点 ..........................................................................................................................1 . 二,LF_M1MiniV1.0 读卡器板说明..............................................................................1 三,上位机软件界面(如下图)...................................................................................3 四,Demo开发板联机操作步骤.....................................................................................4 五,Demo开发板板脱机操作步骤.................................................................................4 六,MiFare1 卡特性(如下图)...................................................................................5LF_Demo 非接触 IC 卡的读卡器是我们为某一客户开发的产品,主要功能是实时 扣除 IC 卡金额,同时,简单修改一下下位机源程序,还可实现门禁系统功能,即密码正确后打开门,密码不正确不能开门.开发板通过 8 个数码管显示扇区,块号和 IC 卡的金额.上位机用大家熟悉的 VB6.0 开发,下位机是 KeilC 开发.USB 转成的串口有可能不兼容,请用台式机 串口.用户也可以在开发板上进行二次开发.一,特点支持卡型: 结构 读卡距离 工作频率 工作温度 工作湿度 贮藏温度 读卡次数 Mifare S50 及兼容卡 8 位微处理器(STC51) >2.5CM 13.56MHz —10℃~50℃ 10%~90%RH —20℃~70℃ >100,000 次二,LF_M1MiniV1.0 读卡器板说明接口和按键描述见图.主板,显示和天线在一个线路板上 ,需要时可以分 开天线板,把天线装到你指定的位置,非常便捷. Demo 开发板正,反面图Demo 开发板上电未读 IC 卡图Demo 开发板读 IC 卡图,含操作键说明三,上位机软件界面(如下图)LF_M1 Mini 非接触 IC 卡读卡器板和上位机可通过串口线连接通讯,可以实 时记录 IC 卡对应扇区和块的数据;交易数据可以打印,导入,导出,和以文件 形式保存等,格式是.xls.方便用户查看,保存数据.四,Demo开发板联机操作步骤串口线物理连接好上,下位机.下位机上电(DC12V),显示八个"8.", 提示复位自检中,完成后 Demo 板显示 FF.b0.; 1,通讯设置:选择好端口和波特率,打开和关闭,系统 Baud 默认为 9600bit/s; 2,选择扇区:范围是 1--15.默认是 15.一个扇区对应一个密码; 3,选择块: 范围是 0—3.默认是 0,包含块 0,1,2 三个数据块和控制块 3, 控制块(块 3 不能写数据,作为控制块用,故系统默认不能选取); 4,卡密码设置:默认密码是 Key_B,系统会自动下载 IC 卡的原密码到 Demo 板; 输入卡的旧密码(即原密码),IC 卡原密码正确后才能正常操作电子钱包功能; 新,旧密码默认是 FF,FF,FF,FF,FF,FF,务必记住新密码,否则不能读写 IC 卡; 5,电子钱包:选择块号(0--2),默认是 0,Demo 板显示相应的扇区和块号, 设定金额,放入 IC 卡到天线区,自动读取数据在信息栏显示.另此时可进行读 余额,充值,扣款,初始化,读取和修改密码; 6,信息栏:自动提示 DEMO 板和 IC 卡状态;实时记录每次交易的情况.交易完 成后请把数据作为文件保留.五,Demo开发板板脱机操作步骤1,上电(DC12V)复位后,系统默认密码是 6 个 OxFF,此时只能操作密码是 6 个 0xFF 的 IC 卡,即 IC 卡加值,减值和初始化;2,上电后系统默认是 15 扇区块 0, 显示为 FF.b0.无 IC 卡放入天线区时金额显 示区无显示; 3,天线区放入 M1 IC 卡,新卡的数据都是 0,故新卡在金额区显示 0.00; 4,移开 IC 卡,按模式键一次,显示为 FF.b0;按+/-键可以选择相应的扇区 (1--15); 5,再按模式键一次,显示为 FFb0.;按+/-键可以选择相应的块(0--2); 6,此时可以在天线区放入 IC 卡.可以按+/-键分别加值和减值,分别有长,短按 键功能;也可以按模式键初始化 IC 卡数据,然后金额区显示 0.00; 7,从天线区移开 IC 卡,再按模式键一次,退出 IC 卡扇区,块号选择功能,显示为 F*.b*.,*是当前的扇区号和块号,为用户自选; 8,把 IC 卡放入天线区,按模式键,则初始化 IC 卡对应的扇区号,块号的数据. 即清零; 9, 开发板显示 E115,表示系统的密码与 IC 卡的密码不相同,即密码错误,需 要重新联机输入 IC 卡的密码; 10, 开发板显示 E116 或 E117, 表示系统写 IC 卡数据错误或修改 IC 卡密码错误, 即不能修改 IC 卡数据/密码,IC 卡不能完全兼容,请用兼容的 IC 卡.六,MiFare1 卡特性(如下图) MiFare 1 卡特性单个 扇 区 号 扇区包含的 块(共 4 块) 块的 地址 字节 编号 0 1 2 3 至 ( 共 1 6 个 扇 区 ) 4 5 6 0块 7 8 9 10 11 12 13 7 8 9 10 11 12 13 0 1 5 4 个块 的地 址字 节编 号 0 1 2 3 4 5 6 1--15 扇区的 0 块作用是---是数据块; 存储数据用 0 扇区的 0 块作用是-----存放厂商代码,已经固化,不可更改 特点描述14 15 0 1 2 3 4 1块 5 6 7 8 9 10 11 12 13 14 15 0 1 2 3 4 5 6 7 2块 8 9 10 11 12 13 14 15 0 3块 1 214 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 0,1--15 扇区的 3 块是----0,1--15 扇区的 2 块是----是数据块; 存储数据用 0,1--15 扇区的 1 块是----是数据块; 存储数据用3 4 5 6 7 8 9 10 11 12 13 14 1551 52 53 54 55 56 57 58 59 60 61 62 63是控制块; 存放密码 A,存储控制,密码 B01 2 3 4 5 / 6 7 8 9 / 10 11 12 13 14 15(BYTES 序号)A0 A1 A2 A3 A4 A5 / FF 07 80 69 / B0 B1 B2 B3 B4 B5。
Mifare Plus CPU卡非接触门禁读卡器软硬件说明
Mifare PLUS卡门禁读卡器产品介绍修订历史目录1.产品概述 (1)1.1性能指标 (1)1.2实物照片 (2)1.3选型指南 (3)2.使用方法 (4)2.1读卡器端口说明 (4)2.2使用方法 (4)2.3安装注意事项 (5)2.4常见故障分析 (5)3.定制开发 (7)4.技术支持 (8)5.联系方式 (9)5.1联系方式 (9)1.产品概述1.1性能指标●【产品型号】:R5-PLUS/R6- PLUS /R6K- PLUS●【支持卡片】:Mifare PLUS卡的文件数据读取;●【处理芯片】:专业读卡芯片,速度更快更稳定;●【输出格式】:韦根(Wiegand)输出;●【韦根位数】:标准韦根18~130可配置;●【读卡距离】:0~7cm;●【通信距离】:读卡器到控制器通信距离大可达100米(RVVP 8*0.3);●【读卡时间】:<200ms;●【LED指示】:红、绿双色条形状态指示灯;●【外壳顔色】:黑色;●【外壳体积】:86×45×15mm /86×86×15mm●【工作电源】:9~18V●【工作电流】:<100mA(普通)●【工作温度】:-20~85℃1.2实物照片1.3选型指南2.使用方法2.1读卡器端口说明R5-PLUS/R6- PLUS /R6K- PLUS门禁读卡器端口说明如1所示:表1门禁读卡器接口说明2.2使用方法1.读卡器上电读卡器上电时蜂鸣器会短鸣一声,表示门禁读卡器系统可正常启用运行。
2.工作模式有效用户CPU卡刷卡时,门禁读卡器蜂鸣器会短鸣一声,绿色LED灯会闪烁一下(可设置开门状态),同时通过韦根方式上传所读的数据。
无效CPU卡刷卡时(未经初始化或密钥不正确),读卡器可自动识别为非法卡,蜂鸣器和LED 灯均不会做出任何反应。
3.蜂鸣器、指示灯受控指示蜂鸣器和指示灯受门禁控制器控制,当对以上信号线输入低电平时蜂鸣器会鸣叫及指示灯会亮绿色。
非接触式IC卡读卡器使用说明书
文档编号: ZH-22WI-999012 版 本 号: 3.0非接触式IC 卡计时宝(SMTMJMF-V22)用 户 手 册智慧电子信息产业股份“智慧牌”非接触式IC 卡产品系列SMART CARD & IT SERISE®文档摘要项目名称:“智慧牌”非接触式IC卡计时宝文档编号:ZH-22WI-999012文档编写者:出版日期:参考文献:《智慧“一卡通”信息管理系统需求分析说明书》、《智慧“一卡通”信息管理系统概要设计说明书》、《GB/T18239-2000集成电路(IC)卡读写机通用规》和《GB 4208 外壳防护等级的分类》《GB 6587.7 电子测量仪器基本安全试验》,《GB 191 包装储运图示标志》《GB 6833.5 电子测量仪器电磁兼容性试验规辐射敏感度试验》《GB 6833.3 电子测量仪器电磁兼容性试验规静电放电敏感度试验》等文档更新记录表容简介“智慧牌”非接触式智能卡计时宝融合了美国、日本、西欧、香港、以及中国大陆各类型企事业单位的时间管理模式特点,将通用性与智能化有机结合,可视不同的使用需求而设定相应时间管理参数。
计时宝广泛适用于考勤、门禁、巡更、会议签到、钟点记录等计时、监控功能管理,可同时控制多组外控设备,接受多组输入信号,共有四种不同的工作模式供客户选择使用,适用卡片型号为Mifare One卡、CPU卡和ID卡,是企事业单位最好的时间“管家婆”。
套装形式的“计时宝”,出厂时已配齐了安装使用的必备配件,您仅需按照本说明书传授的方法,就能十分方便地掌握,并自行完成系统的安装、设置和查询。
与之配套的软件有考勤、门禁、人事、工资等管理软件,为您解决一般性的事务管理工作,如有特殊需求可与当地经销商联系,委托开发制作。
计时宝具有操作简便,安全可靠,功能实用,快速精确等特点。
在本说明书中,详细的对计时宝做了介绍,包括外观注释、产品特性、键盘介绍、配件介绍、连接器参数、连线转换盒参数和技术参数;还详尽的介绍了计时宝的安装与检测、使用方法、网络连接;最后还列出了报警代码和纠错措施以及技术支持联络方法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
文档编号: ZH-22WI-999012 版 本 号: 3.0非接触式IC 卡计时宝(SMTMJMF-V22)用 户 手 册广东智慧电子信息产业股份有限公司“智慧牌”非接触式IC 卡产品系列SMART CARD & IT SERISE®文档摘要项目名称:“智慧牌”非接触式IC卡计时宝文档编号:ZH-22WI-999012文档编写者:出版日期:参考文献:《智慧“一卡通”信息管理系统需求分析说明书》、《智慧“一卡通”信息管理系统概要设计说明书》、《GB/T18239-2000集成电路(IC)卡读写机通用规范》和《GB 4208 外壳防护等级的分类》《GB 6587.7 电子测量仪器基本安全试验》,《GB 191 包装储运图示标志》《GB 6833.5 电子测量仪器电磁兼容性试验规范辐射敏感度试验》《GB 6833.3 电子测量仪器电磁兼容性试验规范静电放电敏感度试验》等文档更新记录表内容简介“智慧牌”非接触式智能卡计时宝融合了美国、日本、西欧、香港、台湾以及中国大陆各类型企事业单位的时间管理模式特点,将通用性与智能化有机结合,可视不同的使用需求而设定相应时间管理参数。
计时宝广泛适用于考勤、门禁、巡更、会议签到、钟点记录等计时、监控功能管理,可同时控制多组外控设备,接受多组输入信号,共有四种不同的工作模式供客户选择使用,适用卡片型号为Mifare One卡、CPU卡和ID卡,是企事业单位最好的时间“管家婆”。
套装形式的“计时宝”,出厂时已配齐了安装使用的必备配件,您仅需按照本说明书传授的方法,就能十分方便地掌握,并自行完成系统的安装、设置和查询。
与之配套的软件有考勤、门禁、人事、工资等管理软件,为您解决一般性的事务管理工作,如有特殊需求可与当地经销商联系,委托开发制作。
计时宝具有操作简便,安全可靠,功能实用,快速精确等特点。
在本说明书中,详细的对计时宝做了介绍,包括外观注释、产品特性、键盘介绍、配件介绍、连接器参数、连线转换盒参数和技术参数;还详尽的介绍了计时宝的安装与检测、使用方法、网络连接;最后还列出了报警代码和纠错措施以及技术支持联络方法。
“科技以人为本、用户为上帝、质量为生命”,感谢您阅读本说明书,使用本计时宝,衷心期待您的意见和建议。
目录1引言 (5)1.1 阅读指南 (5)1.2 读者对象 (5)1.3 版本信息 (5)1.4 专用术语 (5)2计时宝介绍 (6)2.1 外观注释 (7)2.2 产品特性 (11)2.3 键盘介绍 (12)2.4 配件介绍(随机附送) (13)2.5 连接器参数.............................................. 错误!未定义书签。
2.6 连线转换盒参数...................................... 错误!未定义书签。
2.7 技术参数 (15)3安装测试 (17)3.1 计时宝安装 (17)3.2 计时宝固定 (17)3.3 计时宝测试 (18)4使用方法 (19)5参数设置 (19)5.1 管理计算机设置 (19)5.2 键盘设置 (19)6模式设置 (24)6.1 工作模式表 (25)6.2 模式管理功能和设置方法 (26)7参数查询 (30)7.1 本机参数查询 (30)7.2 打卡记录查询 (32)8使用要点 (33)9网络连接 (33)10报警代码及纠错措施 (40)11计时宝知识库 (40)12技术支持联络方法 (44)附录:计时宝出厂标准 (45)1引言1.1阅读指南本说明书按照循序渐进的方法,首先对计时宝进行总体介绍,然后讲述其使用方法及使用注意事项等,引导读者朋友熟悉并掌握该计时宝的使用。
建议首次使用的读者按章节顺序进行阅读。
1.2读者对象本说明书适用于各层次的读者对象,建议首次使用本说明书的读者按章节顺序进行阅读。
编写本说明书的目的是架构起用户了解并使用计时宝的桥梁。
1.3版本信息A.设备名称:非接触式IC卡计时宝B.设备型号:SMTMJMF-V22C.版权隶属:广东智慧电子信息产业股份有限公司D.研制生产:广东智慧电子信息产业股份有限公司1.4专用术语在这里以排序的方式,列出本文件中用到的专门术语的定义、外文首字母组词的原词组、相关长句的缩写以及容易引起混淆的概念等,让用户阅读时轻松自如。
[ ]:括起部分:表示这是一个键盘按键。
ID号:每台计时宝出厂时都有唯一的标识号码,该标识号码如同身份证。
在多台计时宝联网使用时,每台计时宝的标识号码(ID号)必须得到管理计算机的认定,认定通过了的则在管理计算机上进行注册,取得注册号。
凡是没有通过认定注册的计时宝,管理计算机将视其为非法产品,不允许入网。
注册号:管理计算机对注册后的计时宝,将授于一个号码,即注册号。
每台计时宝的注册号经算法加密,确保唯一性。
具有注册号的计时宝与管理计算机相互交换重要数据信息时,将严格校验注册号和ID号。
凡是没有通过相互认定的,计时宝将视管理计算机为非法产品,不提供重要数据信息。
2计时宝介绍在本章节中将介绍计时宝的外观注释、特性、键盘介绍、配件介绍和技术参数等相关的内容。
2.1外观注释后备电源接口 输入电源接口 接口说明 正面背 面型号标识 蜂鸣器 显示屏 状态指示灯 产品标识 操作键盘 键盘盖 使用须知 读卡区标识 固定孔支脚 挂孔 产品铭牌 通讯接口 电源开关 控制接口 键盘锁计时宝SMTMJMF-V22-A计时宝SMTMJMF-V22-B型号标识蜂鸣器显示屏状态指示灯产品标识操作键盘键盘盖使用须知读卡区标识固定孔背面正面后备电源接口输入电源接口接口说明支脚挂孔产品铭牌通讯接口电源开关控制接口键盘锁1、型号标识(标识计时宝型号)·SMTMJ-999A型为7段四位LED数码管、三个单色LED发光管·SMTMJ-999B型为24位LCD显示、三个单色LED发光管2、显示屏·通常状态显示当前时间·有效读卡显示当前卡号3、蜂鸣器·读卡时声音提示4、状态指示灯·红灯—无效·绿灯—有效·黄灯—设置参数5、产品标识·标注产品参数6、操作键盘(防水薄膜式标准16键)·初始化·设置—机号—时钟—卡型—工作模式—初始化—初始化—修改管理员密码等·查询—时钟—波特率—机类型—工作模式—最后一笔交易记录—未上传交易记录数—当日交易记录数—昨日交易记录数—前日交易记录数—机号—程序版本号等7、键盘盖·保护键盘,防止非法操作8、使用须知·提醒用户使用注意事项9、读卡区标识·标识可读卡区域10、固定孔(2个)·用螺钉将悬挂的计时宝固定在安装面11、支脚(6个)·保持计时宝和安装面距离12、挂孔(1个)·将计时宝挂于固定面13、产品铭牌·标注出厂资料14、后备电源接口(DC 9V)·接驳后备电源15、通讯接口(8芯)·管理计算机与计时宝之间的数据交换·计时宝与外接感应器之间的数据交换·RS232/RS485/ID485/TCP/IP可选16、电源开关·电源的通/断(ON/OFF)控制17、控制接口(8芯)·两组控制信号输入,CTRL1、CTRL2分别控制锁1和锁2。
·两组控制信号输出,SW1、SW2分别控制按纽1和按纽2。
说明:在标签上“产品名称”后面标有“FKB”字样,表示该设备的控制接口可以使用,如果没有标有“FKB”字样,则表示该设备控制接口为空。
18、输入电源接口(DC 9V)·提供工作电源19、接口说明·标注接口功能20、键盘锁·锁住键盘盖2.2产品特性计时宝除特有的计时功能外,还有很多特性。
充分了解它的特性,才能更好的充分利用它的功能。
1、安全可靠每台设备使用单独的密码加密,禁止非本单位卡的流通使用;主要原器件全部由国外进口,并经严格的检测、筛选。
2、脱机联机两用脱机使用时,不需要借助管理计算机,可设置管理员密码、机号、卡型、工作模式等,记录数据查询及数据存储模式设置等操作;联机使用时,只需要连接线的一端插入“计时宝”的通讯接口,另一端插入通讯转换器,通讯转换器一端连接管理计算机串口即可。
3、自带硬时钟时钟可通过键盘进行修改,具有定时报警功能。
4、数据存储量大单机最大可存储超过10240条用卡记录,采用国际最先进的数据保护技术,具有防止记录数据溢出及断电后数据保护功能。
5、适用多种通讯模式用户可自由选择RS232、RS485T、CP/IP通讯模式。
6、多种工作模式可选“计时宝”有四种不同的工作模式供用户选择。
7、可外接多个不同卡型的感应器除内部自带1个感应器外,还可外接1-8个感应器,内置和外置感应头总数量不得超过8个。
外置感应头必须另外供电,不能由计时宝来供电。
8、可同时管理不同类型的卡片可同时外接不同类型的感应器,管理不同类型的卡。
2.3键盘介绍键盘功能直接反映出了计时宝的使用功能,下面将介绍计时宝的每个键盘功能,让您轻松如意的操作,充分的发挥计时宝的功能。
2.4配件介绍(随机附送)——数字键,用于输入密码、时间、日期设置等数字信息;统计并查看当前打卡总记录数 取消当前操作 设置各种功能 确认当前操作 开锁 开铃CA T 五类线:1条 型号: 8芯超五类线 长度:100cm (长)、螺钉塑塞3个注:1、务必分清和正确连接通讯接口各端点,否则有可能造成“计时宝”或终端设备的损坏;光碟1张1、 《“计时宝”使用说明书》1套2、 《“计时宝”管理系统》1套3、 《“计时宝”管理系统》使用说明书1套4、 “计时宝”动态函数库及演示系统(DEMO)1套5、“计时宝”彩页(正、反两面)固定钉3颗 3×45cm挂钉2颗 4×25cm钥匙2把序号颜色 用于通讯接口时用于控制接口时1 蓝色 RS485+ 锁1常开2 橙色 RS485- 锁1常闭3 黑色 ID485+ 锁2常开4 红色 ID485- 锁2常闭5 绿色 + 12V 输入/输出6 黄色 GND GND7 棕色 RS232T 按纽18 白色 RS232R 按纽22.5技术参数表一:技术参数(一)技术参数(二)表二:出厂初始状态主要参数敬告:公司可能对设备技术参数作局部调整,恕不另行通知。
3安装测试安装与测试计时宝也是使用计时宝的一部分,只有规范安装和测试,才能更好的发挥计时宝的作用。
3.1计时宝安装计时宝的安装主要包括以下五个步骤:1、从包装盒中取出计时宝及电源适配器。
2、将电源适配器的输出端插入计时宝的输入电源接口;3、将电源适配器的输入端插入交流220V插座;4、打开计时宝电源开关,此时,三个状态指示灯全亮,显示屏显示[88:88],同时蜂鸣器[啲啲]响两声, 然后显示屏显示当前时间,表示计时宝通过自检,工作正常。
