单相电容运转异电动机接线
电动机、吹风机接线图解(含单相电容、三相异步电动机、单三相吹风机)
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。

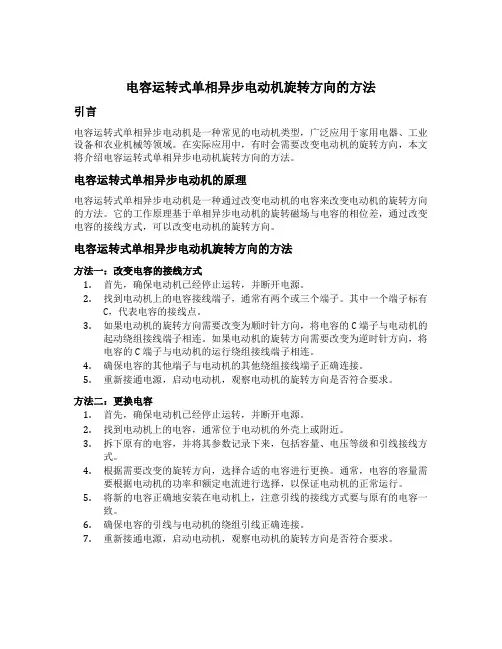

电容运转式单相异步电动机旋转方向的方法
电容运转式单相异步电动机旋转方向的方法引言电容运转式单相异步电动机是一种常见的电动机类型，广泛应用于家用电器、工业设备和农业机械等领域。
在实际应用中，有时会需要改变电动机的旋转方向，本文将介绍电容运转式单相异步电动机旋转方向的方法。
电容运转式单相异步电动机的原理电容运转式单相异步电动机是一种通过改变电动机的电容来改变电动机的旋转方向的方法。
它的工作原理基于单相异步电动机的旋转磁场与电容的相位差，通过改变电容的接线方式，可以改变电动机的旋转方向。
电容运转式单相异步电动机旋转方向的方法方法一：改变电容的接线方式1.首先，确保电动机已经停止运转，并断开电源。
2.找到电动机上的电容接线端子，通常有两个或三个端子。
其中一个端子标有C，代表电容的接线点。
3.如果电动机的旋转方向需要改变为顺时针方向，将电容的C端子与电动机的起动绕组接线端子相连。
如果电动机的旋转方向需要改变为逆时针方向，将电容的C端子与电动机的运行绕组接线端子相连。
4.确保电容的其他端子与电动机的其他绕组接线端子正确连接。
5.重新接通电源，启动电动机，观察电动机的旋转方向是否符合要求。
方法二：更换电容1.首先，确保电动机已经停止运转，并断开电源。
2.找到电动机上的电容，通常位于电动机的外壳上或附近。
3.拆下原有的电容，并将其参数记录下来，包括容量、电压等级和引线接线方式。
4.根据需要改变的旋转方向，选择合适的电容进行更换。
通常，电容的容量需要根据电动机的功率和额定电流进行选择，以保证电动机的正常运行。
5.将新的电容正确地安装在电动机上，注意引线的接线方式要与原有的电容一致。
6.确保电容的引线与电动机的绕组引线正确连接。
7.重新接通电源，启动电动机，观察电动机的旋转方向是否符合要求。
注意事项1.在进行电容运转式单相异步电动机旋转方向的改变时，务必断开电源，以确保安全。
2.在更换电容时，要选择合适的电容参数，以保证电动机的正常运行。
3.如果对电动机的旋转方向不确定，可以通过试验方法进行确认，具体方法可以参考电动机的说明书或咨询专业人士。
启动电容与运行电容的接线方法
启动电容与运行电容的接线方法启动电容与运行电容是电动机启动和运行过程中必不可少的两个元件。
启动电容主要用于电动机的启动，而运行电容则用于电动机的运行。
两者的接线方法也有所不同。
下面将详细介绍启动电容与运行电容的接线方法。
一、启动电容的接线方法启动电容的接线方法分为单相电动机和三相电动机两种情况。
1. 单相电动机的启动电容接线方法单相电动机的启动电容接线方法如下：(1) 将电动机的两个端子分别接到电源的两个相位上。
(2) 将启动电容的一个端子接到电源的一个相位上，另一个端子接到电动机的起动线上。
(3) 将电动机的运行电容接到电动机的运行线上。
2. 三相电动机的启动电容接线方法三相电动机的启动电容接线方法如下：(1) 将电动机的三个端子分别接到电源的三个相位上。
(2) 将启动电容的一个端子接到电源的一个相位上，另一个端子接到电动机的起动线上。
(3) 将电动机的运行电容接到电动机的运行线上。
二、运行电容的接线方法运行电容的接线方法也分为单相电动机和三相电动机两种情况。
1. 单相电动机的运行电容接线方法单相电动机的运行电容接线方法如下：(1) 将电动机的两个端子分别接到电源的两个相位上。
(2) 将电动机的运行电容的一个端子接到电动机的起动线上，另一个端子接到电源的另一个相位上。
2. 三相电动机的运行电容接线方法三相电动机的运行电容接线方法如下：(1) 将电动机的三个端子分别接到电源的三个相位上。
(2) 将电动机的运行电容的一个端子接到电动机的运行线上，另一个端子接到电源的另一个相位上。
以上就是启动电容与运行电容的接线方法。
在实际应用中，需要根据具体情况选择合适的接线方法，并注意接线的正确性和安全性。
单相单电容起动异步电动机接线方法
一、背景介绍在工业生产中，异步电动机是一种应用十分广泛的电动机，而单相单电容起动异步电动机的接线方法在实际应用中具有重要的意义。
合理的接线方法不仅可以提高电动机的起动性能，还能够延长电动机的使用寿命，因此对于单相单电容起动异步电动机的接线方法有一定的了解是非常必要的。
二、单相单电容起动异步电动机的基本原理单相单电容起动异步电动机是一种常见的电动机类型，其基本工作原理是依靠额定运行电容的辅助作用，通过线圈的电磁感应产生转矩，从而实现电动机的起动。
起动时，电容器通过相位差使得起动线圈和工作线圈的磁通产生偏离，从而产生一个旋转磁场，使得电动机有了足够的转矩启动。
三、单相单电容起动异步电动机接线方法针对单相单电容起动异步电动机，常见的接线方法主要有以下几种：1. 直接启动法：即将起动电容器与起动绕组并联接入交流电源的线路中，通过电容器的相位差，使起动线圈和工作线圈受到不同的磁通干扰，从而产生足够的转矩带动电动机实现起动。
这种方法简单直接，但是起动性能相对较差，同时也容易对电动机产生冲击和过载。
2. 带压启动法：将电容器与起动绕组串联连接在电源线路中，同时在电容器的正负两端分别接入起动电流限制电感线圈，起动电容器的工作方式是通过电压来切换起动电机的工作方式。
这种方法能够有效降低起动时的冲击和过载，提高电动机的使用寿命。
3. 磁阻启动法：通过在空气隙或磁路内安装一个铝块，利用磁力线的磁阻，使铝块在磁场内形成一个螺旋动作，从而形成一个一定的转矩来带动电动机的起动。
这种方法的优点是结构简单，启动性能好，但是成本较高。
4. 电容器自启动法：将电容器与起动绕组并联接入电源中，通过电容器的相位差产生起动转矩，但在工作线圈上添加一个切除器，使得电动机运行到一定速度后能够自动切除起动线圈并且使电容器自动脱离电动机。
四、单相单电容起动异步电动机接线方法的应用特点根据以上介绍的接线方法，不同的接线方法适用于不同的工作场景和要求，需要根据具体情况来选择合适的接线方法。
单相异步电动机原理和接线图
单相异步电动机原理和接线图在单相异步电动机的主绕组中通入单相正弦沟通电后，将在电动机中产生一个振幅随时间作正弦变化的脉振磁场，也就是说，磁场的位置固定(位于主绕组的轴线)，而磁场的强弱却按正弦规律变化。
假如只接通单相异步电动机的主绕组的电源，电动机不能转动。
但如能加一个力预先推动转子朝任意方向旋转起来，则将主绕组接通电流后，电动机即可朝该方向旋转，即使去掉了外力，电动机仍能连续旋转，并能带动肯定的机械负载。
单相异步电动机为什么会有这样的特征呢?下面用双旋转磁场理论来解释。
双旋转磁场理论认为：脉振磁场是由两个幅值大小相等(等于脉振磁动势幅值的1/2)、同步转速相同(当电源频率为f、电动机对数为p时，旋转磁场的同步转速n1=60f/p)，但旋转方向相反的两个旋转磁场合成的.其中与转子旋转方向相同的磁场称为正向(或正序)旋转磁场，与转子旋转方向相反的磁场称为逆向(或负序)旋转磁场：单相异步电动机的电磁转矩是由这两个旋转磁场所产生的电磁转矩合成的。
电动机静止时,由于两个旋转磁场的磁感应强度大小相等、转向相反，因此它们与转子的相对速度大小相等、方向相反，所以在转子绕组中感应产生的电动势和电流大小相等、方向相反,它们分别产生的电磁转矩也大小相等、方向相反，相互抵消，于是合成转矩等于零。
单相异步电动机不能够自行起动。
假如借助外力，沿某一方向推动转子一下，单相异步电动机就会沿着这个方向转动起来，这是为什么呢?由于与电动机转子旋转方向相同的正向旋转磁场对转子的作用与三相异步电动机旋转磁场对转子的作用一样。
在外力作用下，转子与正向旋转磁场的相对速度小，而与逆向旋转磁场的相对速度大。
由于两个相对速度不等，因此两个电磁转矩也不相等，正向电磁转矩大于反向电磁转矩，合成转矩木等于零。
在这个合成转矩的作用下，转子就顺着初始推动的方向转动下去。
为了使单相异步电动机能够自行起动，必需设法使单相异步电动机在起动时形成一个旋转磁场。
单相电机电容怎么接线四线
单相电机电容怎么接线四线在家用电器中，我们经常会遇到单相电机，比如空调、洗衣机、冰箱等设备中常用的单相电机。
而单相电机的正常运转依赖于正确的接线方式，其中一个关键部分就是电容的接线。
单相电机的电容接线通常是四线接法，包括主线、启动线、运行线和中性线。
接线不当会导致电机无法正常启动或运行，甚至对电机产生损坏。
因此，正确连接电容至关重要。
接线方法如下：1.主线接法：主线是电机的输入电源线，连接到电机的主要线圈上。
通常主线上会有标识，接线时需要仔细确认。
主线要连接到电机绕组上与接线盒相连的点上。
2.启动线接法：启动线用于启动电机，连接到电机的启动电容上。
启动线一般连接在接线盒的端子上，而启动电容一般通过一个辅助触点与电机的运行线连接在一起。
3.运行线接法：运行线用于电机正常运转，也连接到电机的绕组上，与启动线相连。
在接线盒中，运行线一般连接在另一个端子上。
4.中性线接法：中性线是电机的返回线，连接到电机的绕组中。
通常电机的绕组中会标明哪条线是中性线，接线时需根据标识正确连接。
在实际操作时，需要注意以下几点：•在接线过程中，一定要先断开电源，确保安全。
•接线时应该按照电路原理图或电机说明书上的线路连接方法进行，不要随意更改。
•注意区分主线、启动线、运行线和中性线，避免混淆。
•确保接线牢固，避免接触不良或线路松动导致电机异常运转或损坏。
总的来说，正确的电容接线是单相电机正常运转的基础，合理的线路连接可以确保电机高效、稳定地工作，延长电机使用寿命。
当遇到单相电机电容接线问题时，可以参考以上方法进行正确的接线，如果操作不当或不熟悉，建议请专业人士进行操作，以确保安全和电机的正常运行。
1。
单相电机启动及接线原理解析
单相电机概念及应用：单相电机，是指由220V交流单相电源供电而运转的异步电动机。
在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。
单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。
因此，需要加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的启动电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。
它有两个绕组，一般主绕组（运行绕组）线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。
电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，然后产生磁力带动电机转动。
单相电机起动方式：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
单相电阻启动异步电机接线方法
单相电阻启动异步电机接线方法
单相电阻启动异步电机是一种常见的启动方式，通常用于小功率的异步电机。
接线方法如下：
1. 主要的接线方法是使用启动电容器和启动电阻。
在这种方法中，电机的起动电流通过在电路中连接一个启动电容器和一个启动电阻来实现。
启动电容器和启动电阻的值需要根据电机的功率和特性来选择，以确保电机能够顺利启动。
2. 在单相电源下，电机的主线圈和辅助线圈通过启动电容器和启动电阻连接在一起。
启动电容器产生的相位差和启动电阻的作用使得电机能够产生旋转磁场，从而实现起动。
3. 在电路中，启动电容器和启动电阻的数值需要根据电机的额定功率和额定电压来选择。
通常情况下，这些数值是由电机制造商提供的。
4. 此外，还需要注意接线的正确性，以及启动电容器和启动电阻的位置安装正确性，以确保电路能够正常工作并且电机能够顺利启动。
总的来说，单相电阻启动异步电机的接线方法需要合理选择启动电容器和启动电阻的数值，并确保电路接线正确，这样才能保证电机的正常启动和运行。
同时，也需要注意安全问题，确保电路的安全性。
单相异步电动机反转原理及接线图
单相异步电动机反转原理及接线图一、工作原理单相交流电动机只有一个绕组，转子是鼠笼式的。
当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。
当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。
这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。
要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，如图2所示。
在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。
因此，起动绕组可以做成短时工作方式。
但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。
二、正反转接线图图一单相电动机要经过分相才能形成旋转磁场。
一般需要有两个绕组，一个是主绕组，另一个就是启动绕组。
两者相差90°电工角。
主绕组直接和L、N相连，启动绕组则串联电容后与电源相连。
这样，启动绕组由于电容有使电流超前于电压的功能，和主绕组的电流产生相位差并形成旋转磁场，使电机启动。
要使电机反转，只要把启动绕组与电源的接线的头尾对调一下就行了。
单相电容异步电动机原理_单相异步电动机接线图
单相电容异步电动机原理_单相异步电动机接线图单相电机一般是指用单相沟通电源（AC220V）供电的小功率单相异步电动机。
这种电机一般在定子上有两相绕组，转子是一般鼠笼型的。
两相绕组在定子上的散布以及供电状况的纷歧样，能够发作纷歧样的起动特性和作业特性。
当单相正弦电流转过定子绕组时，电机就会发作一个交变磁场，这个磁场的强弱和方向随时刻作正弦规则改动，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子接连时，这两个旋转磁场在转子中发作两个巨细持平、方向相反的转矩，使得构成转矩为零，所以电机无法旋转。
当咱们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切开磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切开磁力线运动变大。
这么平衡就打破了，转子所发作的总的电磁转矩将不再是零，转子将顺着推进方向旋转起来。
要使单相异步电动机能主动旋转起来，咱们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个适合的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这么两个在时刻上相差90度的电流转入两个在空间上相差90度的绕组，将会在空间上发作（两相）旋转磁场，图1电容分相电动机接线图及向量图在这个旋转磁场效果下，转子就能主动起动，起动后，待转速升到必守时，仰仗于一个设备在转子上的离心开关或别的主动操控设备将起动绕组断开，正常作业时只需主绕组作业。
因而，起动绕组能够做成短时作业办法。
但有许多时分，起动绕组并不断开，咱们称这种电机为单相电机，要改动这种电机的转向，只需把辅佐绕组的接线端头沟通一下即可。
在单相异步电动机中，发作旋转磁场的另一种办法称为罩极法，又称单相罩极式电动机。
此种电动机定子做成凸极式的，有南北极和四极两种。
每个磁极在1/3--1/4全极面处开有小槽，把磁极分红两个有些，在小的有些上套装上一个短路铜环，好象把这有些磁极罩起来相同，所以叫罩极式电动机。
单相电机电容接线方法
单相电机电容接线方法单相电机是一种常见的家用电器，例如洗衣机、电风扇、电动工具等等。
它们通常需要一个电容器来帮助它们起动和保持运转，这种电容接法被称为“单相电机电容接线方法”。
单相电机电容接线方法有两种：起动电容接法和运行电容接法。
这两种接法都采用了电容器来帮助电机起动和保持运转，但它们的作用有些不同。
起动电容接法起动电容接法又称为单相异步电动机起动型电容器接法，这种接法适用于需要起动扭矩较大的单相异步电动机。
起动电容接法采用了一个电容器和一个起动电阻，这两个元件可以帮助电机产生较大的起动扭矩。
当电机起动后，起动电容器会被自动切断，电机会继续运行。
起动电容接法常用于低功率电机，如电风扇、洗衣机、小型泵等。
起动电容接法的主要特点是：起动能力强、扭矩大、电流大、效率低。
这种接法的电容器一般选用钨酸铝电容器，工作温度一般在70-85℃之间。
运行电容接法运行电容接法又称为单相异步电动机运行型电容器接法，这种接法适用于需要起动扭矩较小的单相异步电动机。
运行电容接法采用了一个电容器，并行连接在电机的起动电路和运行电路中，以帮助电机产生正常的运转轮廓。
当电机运行后，电容器会继续工作，但它的作用已经不再是起动电机，而是在电机运转时帮助电机达到较大的功率因数和效率。
运行电容接法的主要特点是：起动功率小、起动电流小、扭矩小、效率高。
这种接法的电容器一般选用聚丙烯膜电容器，工作温度一般在85-105℃之间。
总的来说，单相电机电容接线方法是用电容来帮助电机起动和运行的方法。
不同的电容接法适用于不同的电机和需要的扭矩大小，选择正确的电容接法可以帮助电机达到更好的性能和效率。
单相电动机的接线方法
单相电动机的接线方法单相电动机的接线方法有很多种，以下将介绍最常用的几种接线方法。
1. 直接启动方法：直接启动方法是最常见和最简单的单相电动机接线方法。
首先，将电动机的一端连接到电源的火线，另一端连接到电源的零线。
这种方法适用于功率较小的电动机，通常在1/8马力以下。
直接启动方法简单方便，但启动时电流较大，容易产生起动冲击。
2. 带初始电容的启动方法：带初始电容的启动方法是单相电动机的常用接线方法之一。
在这种方法中，将电动机的一端连接到电源的火线，另一端连接到电源的零线，同时需要连接一个额外的启动电容器。
启动电容器的容量一般为电动机额定容量的2倍。
这种方法可以减小电动机起动时的冲击电流，并提高起动力矩。
但是，这种方法在运行过程中会产生较大的电容损耗。
3. 带运行电容的启动方法：带运行电容的启动方法也是单相电动机的常用接线方法之一。
在这种方法中，将电动机的一端连接到电源的火线，另一端连接到电源的零线，同时需要连接一个额外的运行电容器。
运行电容器的容量一般为电动机额定容量的1倍。
这种方法可以提高电动机的功率因数和效率，并降低电流和噪音。
但是，选择合适的运行电容器是非常重要的。
4. 单相异步电动机的启动方法：单相异步电动机的启动方法比较复杂，常用的方法有自启动电容器法和附加电源法。
自启动电容器法是将一个带有启动电容器的辅助绕组与主绕组并联，通过调整启动电容器的容量和相位，使电动机能够正常启动并提供启动力矩。
附加电源法是通过设置一个辅助电源，通过调节电源的相位和电压来提供启动力矩。
以上是几种常用的单相电动机接线方法。
根据不同的应用和需求，选择合适的接线方法可以提高电动机的性能和效率。
单相电容起动异步电动机接线方法
单相电容起动异步电动机接线方法一、单相电容起动异步电动机单相电容起动异步电动机是一种非常常见的电动机，广泛应用于家用电器、商业设备和机械设备等各个领域。
它们的接线方法也多种多样，我们来看下面10种接线方法。
二、接法1：直接接通单相电源这是最简单的接线方法，直接将单相电源的火线和零线分别接到电动机的两端子上即可。
但是这种接法的问题是电动机起动时需要承受很大的起动电流，容易使电动机损坏。
三、接法2：单相电容起动电路单相电容起动电路接线方法中，将电容接在电动机的起动绕组上，可大大降低电动机的起动电流，使电动机更加稳定地运行。
但是这种接法只适用于小功率电动机。
四、接法3：双电容起动电路双电容起动电路接线方法中，将两个电容分别接在电动机的起动绕组和运行绕组上，可以进一步降低电动机的起动电流，提高电动机的起动性能。
但是这种接法需要精确匹配两个电容的参数，比较麻烦。
五、接法4：单相变压器起动电路单相变压器起动电路接线方法中，将单相电源连接到变压器的高压侧，将低压侧接到电动机的两端子上，可以降低电动机的起动电流，提高电动机的起动性能。
但是这种接法需要有更高的技术要求和更复杂的接线步骤。
六、接法5：单相变压器并联起动电路单相变压器并联起动电路接线方法中，将两个相同参数的变压器并联，将单相电源接到变压器的高压侧，将低压侧接到电动机的两端子上，可以进一步降低电动机的起动电流，提高电动机的起动性能。
但是这种接法需要有更高的技术要求和更复杂的接线步骤。
七、接法6：单相自启动电路单相自启动电路接线方法中，将一个电容和一个自启动电路串联在电动机的运行绕组上，当电动机达到一定速度时，自启动电路会自动断开电容，从而避免了电容在电动机长时间运行时可能引起的故障。
但是这种接法只适用于小功率电动机。
八、接法7：单相电容启动并联运行电路单相电容启动并联运行电路接线方法中，将一个电容和一个双触点开关并联在电动机的两端子上，起动时电容接通，运行时开关断开电容，从而避免了大电容在电动机长时间运行时可能引起的故障。
单相电容起动异步电动机
单相电容起动异步电动机单相电容起动异步电动机是一种常见的电动机类型，常被应用于家庭和商业设备中。
它具有结构简单、使用方便、成本低廉等优点，被广泛应用于空调、洗衣机、风扇等家电产品中。
本文将围绕单相电容起动异步电动机展开深入研究，从原理、应用、优缺点等多个角度进行全面评估，旨在帮助读者全面了解这一关键技术。
一、单相电容起动异步电动机的原理1. 工作原理：单相电容起动异步电动机通过引入一个启动电容器来解决单相电流无法产生旋转磁场的问题。
启动电容器在启动阶段提供较大的电流，产生一个较强的旋转磁场，将电动机带动起来。
启动完成后，电容器会自动断开，电动机转入运行阶段。
2. 电路结构：单相电容起动异步电动机的电路包括主电容器、辅助启动电容器和起动电梯开关。
主电容器用于提供恒定电流，辅助启动电容器用于启动时增加电流，起动电梯开关用于控制电容器的连接和断开。
3. 相位差：由于单相电流无法产生旋转磁场，所以需要通过启动电容器引入一个相位差。
相位差可以使得初始电流产生旋转磁场，从而使电动机得以启动。
启动完成后，相位差逐渐减少至零。
二、单相电容起动异步电动机的应用1. 家电产品：单相电容起动异步电动机广泛应用于家电产品中，如空调、洗衣机、风扇等。
它们通常需要启动较大的负载，而单相电容起动异步电动机能提供足够的启动扭矩，使得这些家电产品可以顺利启动。
2. 商业设备：除了家电产品，单相电容起动异步电动机还被广泛应用于商业设备中，如水泵、机床等。
这些设备在启动时也需要较大的启动扭矩，而这正是单相电容起动异步电动机的一大优点。
三、单相电容起动异步电动机的优缺点1. 优点：- 结构简单：单相电容起动异步电动机由于只有一个启动电容器，结构相对简单，易于制造和维修。
- 使用方便：启动和运行过程自动化，用户只需一键启动，无需复杂的操作和调整。
- 成本低廉：相比其他类型的电动机，单相电容起动异步电动机的制造成本较低，因此价格也相对较低。
单相电容运转异步电动机接线方法
单相电容运转异步电动机接线方法1. 电源接线：将相序线上的U1、V1、W1引到断路器的三个端子，该端子与三相异步电动机的U、V、W相应接触点相连（或建立连接闸，接线时注意到标签须裸露在外）。
2. 联络线接线：用p*q双绞线，将电源中总断路器靠近相序线L2上端子连接，未安装绝缘套管时U1、V1、W1线作P*q双绞线，将L2与R1、R2短路接线，安装了绝缘套管后L2端连接电源，将绝缘套管内的P*q双绞线连接R1、R2的两个端子，在P*q双绞线的一端连接变压器的总断路器靠近相序线L2上面的K1、K2处。
3. 接线电阻装置：在U、V、W的三个接触点上安装接线电阻装置，将接线电阻的R1、R2引出到电源，L2与R1、R2短路接线；或通过新变压器和绝缘套管，将电阻的R1、R2分别连接到K1、K2上，K1、K2连接到三相电源（未安装。
5. 安装负载：将负载的三相电源的U、V、W线接入电源的U1、V1、W1线，如果有电流表的情况，电流表也要接入电源的U1、V1、W1线，把电流表的A、B表面接在负载的U、V、W方向电流。
6. 校验接线：首先进行校验：接线电阻是否装接正确；开关启动继电器是否在线；接线时否有把相接反的情况出现；负载头是否安装正确；接线电缆是否有被拉伸；负载放电线是否有把相反的表面接在一起等问题。
根据经验，在完成上述接线之前，务必用万用表对接线电阻、继电器和负载进行必要的测试。
7. 回路保护：在完成电动机接线之后，还需要安装回路保护设备，除了提供电动机正常工作和操作安全，也可以将电动机保护免受机械或电气故障的影响。
电动机的回路保护有：断路器、漏电开关、电气限流开关、接触器、低压断路器等。
以上就是单相电容运转异步电动机的接线方法，一般只需在现场携带好电源设备，按照先安装负载，接线电阻装置，接线继电器，安装回路保护设备及时校验，便可把电动机接线回路完整施工完成。
此外，在安装接线时，需采用防火材料，严禁使用有化学性能气体和可燃物的铅、锡、塑料等电缆及其他材料；同时，要求接线时，操作温度不高于60℃，装接时应注意操作规程的相关要求，调试接线后，要定期检查它们的工作状态，防止电动机出现故障或事故。
单相电容运转异步电动机
2.外置电容
类型：电容起动电机-PSC 。四极、全封闭型、单轴承 输出功率：10-25瓦 安装方式：水平安装（倾斜角度+/-15º以内），根据需要可以设计为垂直安装或任意角度安装。 电 源：230V ,60/50HZ,其他输入电压可定制 旋转方向：从引线端看顺时针，逆时针，或正反转，可按需要定制。 轴 ：标准设计轴径1/4“，轴伸前端为1/4“x 20螺纹。铸铁机壳电机也可选择轴径5/16“，带扁位或不 带扁位设计。根据需要可以反向出轴。 连 接 线：标准18号引线。端部可以是1/2“拨头，插头，环形端子，1/4”接插件或特殊接线端子，可 按客户要求定制。 应用于蒸发器及冷凝器这两种商用制冷设备。
输出功率(W) 4 5 6
9 14 16
1550 1550 1550
60/50 60/50 60/50
பைடு நூலகம்
115 230 115
1 1 1
26.00‐30.00 32.00‐38.00 38.79‐47.86
0.23 0.13 0.36
NA 1.0/450V 4.8/450V
单相电容运转异步电动机
外形图：
单相电容运转异步电动机
规格参数表：
转速 (RPM) 1550 1550 1550 频率(Hz) 60/50 60/50 60/50 电压(V) 115 115 115 230 转速 数 1 1 1 输入功率(W) 电流(A) 内置电容 14.10‐18.50 15.50‐20.5 21.00‐25.00 0.12 0.15 0.13 0.07 2.0/220V 2.0/220V 2.36/220 V 0.59/4 50V 3.36/220 V NA NA 外置电容 NA NA NA
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电容运转异步电动机接线
单相电容运转异步电机与三相电机的区别：
三相电机的绕组在空间按120°电角度分部，单相异步电机则按则按90°电角度分部，见下图
在单相电机中，由于单相绕组产生的是脉振磁场，电机没有起动转矩，不能起动，如右图表示：
i=Icosωt
要使单相电机具有起动转矩并旋转，就必须使其分相，一般的，单相电机分相有以下几种型式：
1、电阻分相
2、电容分相
3、罩极分相
空调风机用单相异步电机几乎均采用第二种方式，即要使单相电机既能运转又能独立启动，就必须在电机定子铁芯中嵌放轴线在空间相隔90°电角度的两相绕组，其中一相绕组称为主绕组（用M表示）。
另一相称为副绕组或起动绕组（用A表示）。
副绕组串接一移相元件电容器，形成事实上的两相电源。
原理如下图示：
在单相电机中，若定子上的主、副两相绕组完全对称，两相绕组接到两相对称电源上，则与4页三相电机图示一样也产生在空间旋转的圆形旋转磁势和磁场。
可见对称两相绕组通入对称两相电流产生的旋转磁势与三相电机产生旋转磁势一样。
其旋转速度与电源频率和电机极数有关：即n＝2×60f/p，
其中“f”—电源频率（Hz）
“p”—电机极对数
“n”—磁场旋转转速，即电机同步转速（r/min）
当电机中磁场以n速度旋转时，处于旋转磁场中的转子导条就会切割磁力线而产生感应电势和感应电流，感应电流在磁场的作用下产生电磁力和电磁力矩，行成一定的转速n’。
一般情况下电机转速n’不等于旋转磁场转速n。
因为n’= n时，转子导条相对旋转磁场是静止的，导条中就不会产生感应电势和感应电流，电机就不会产生电磁力矩，电机转速就会自然下降。
因转子速度始终低于旋转磁场速度，故称此种电机为“单相异步电动机”。
前面讲到，单相绕组产生的是一个脉振磁势，因此单相电机的启动转矩为零，即电机不能自行启动，要使单相电机能够自行启动，就必须如同三相异步电机一样，在电机内部产生一个旋转磁场。
产生旋转磁场最简单的方法是在两相绕组中通入相位不同的两相电流。
因此在单相异步电机中必须有两套绕组，一套为工作绕组，另一套为副绕组或启动绕组，工作绕组或主绕组M与副绕组A的轴线在空间相隔90°电角度，副绕组串联一个适当的电容C（电容选配不当会使电机系统变差，如片面增大或减小电容量,负序磁场可能加强，使输出功率减小性能变坏，磁场可能会由圆形或近似圆形变为椭圆形）再与工作绕组并接于电源。
由于副绕组串联了电容，所以副绕组中的电流在相位上超前于主绕组电流，这样由单相电流分解成具有时间相位差的两相电流M 和A(也就是事实上的两相电流)，因而电机的两相绕组就能产生圆形或椭圆形的旋转磁场。
由于大多数情况下两相绕组总是不对称的，谐波分量较多，因此单相异步电机的性能总要比三相异步电机差得多。
谐波对电机的影响主要有以下三个方面：
1、使电机的附加损耗增加；
2、引起电机振动并产生噪音；
3、产生附加转矩，使电机的启动发生困难（某些位置较大、某些位置又较小、某些位置干脆就不能启动，削弱办法之一，就是采用斜槽转子。
这就是我们看到的转子槽是斜的原因之一）。
