模具结构与注塑模设计(doc 11页)
注塑模具的典型结构
等。
若根据注塑模的结构特征可分为以下几类:
1.单分型面注塑模
开模时,动模和定模分开,从而取出塑件,
称单分型面模具,又称双板式模具,其典型结
构如图4-3所示。
单分型面注射模动画及讲解-.swf
单分型面注塑模是注塑模具中最简单最基
4.1 注塑模具的典型结构
注塑模的基本结构都是由定模和动模两大 部分组成的。定模部分安装在注塑机的固定板 上,动模部分安装在注塑机的移动板上。
注塑成型时,定模部分和随液压驱动的动 模部分经导柱导向而闭合,塑料熔体从注塑机 喷嘴经模具浇注系统进入型腔;注塑成型冷却 后开模,即定模和动模分开,一般情况下塑件 留在动模上,模具顶出机构将塑件推出模外。 图4-1为一典型注塑模。
8.脱模机构在定模上的注塑模
在大多数注塑模中,其脱模装置均是安装 在动模一侧,这样有利于注塑机开合模系统中 顶出装置的工作。在实际生产中,由于某些塑 件受形状的限制,将塑件留在定模一侧对成型 更好一些,为了使塑件从模具中脱出,就必须 在定模一侧设置脱模机构。
图4-11所示为成型塑料衣刷的注塑模,由 于受塑件的形状限制,将塑件留在定模上采用 直浇口能方便成型。开模时,动模向左移动, 塑件因包紧在凸模11上留在定模一侧而从动模 板5及成型镶块3中脱出。当动模左移至一定距 离时,拉板8通过定距螺钉6带动推件板7将塑件 从凸模上脱出。
侧向分型.html
图4-5 带侧向抽芯注塑模
返回
4.带有活动成型零部件的注塑模
由于塑件的某些特殊结构,要求注塑模设置 可活动的成型零部件,如活动凸模、活动凹模、 活动镶件、活动螺纹型芯或型环等,在脱模时可 与塑件一起移出模外,然后与塑件分离。
注塑模具设计

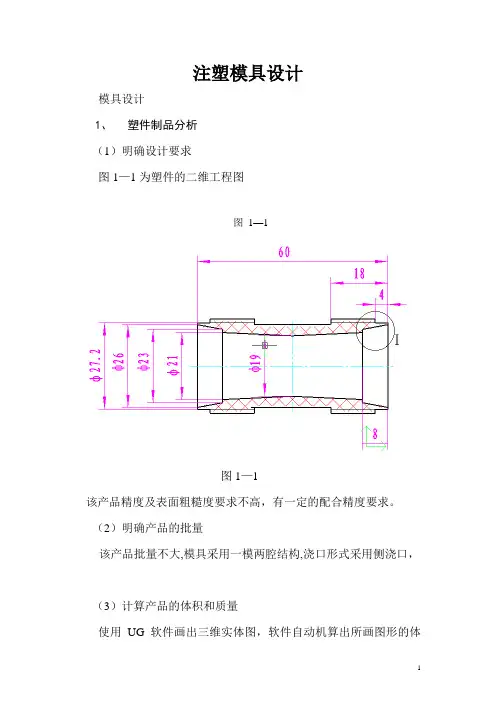

注塑模具设计模具设计1、塑件制品分析(1)明确设计要求图1—1为塑件的二维工程图图1—1图1—1该产品精度及表面粗糙度要求不高,有一定的配合精度要求。
(2)明确产品的批量该产品批量不大,模具采用一模两腔结构,浇口形式采用侧浇口,(3)计算产品的体积和质量使用UG软件画出三维实体图,软件自动机算出所画图形的体积。
通过计算得塑件的体积V塑=13.85cm3塑件的质量M塑=ρV塑=1.04×13.85=14.4g式中ρ---塑料的密度,g/cm3.流道凝料的质量m2还是个未知数,可按塑件质量的0.6倍来估算。
浇注系统的质量M浇=ρV浇=8.6g浇注系统的体积V浇=8.30cm3.故V总= 2×V塑+V浇= 2×13.85cm3 +8.30cm3.= 36cm3 M总=2×M塑+M浇=2×14.4g+8.6g= 43g2.注塑机的确定选择注射机型号 XS—ZY—250主要技术规格如下:螺杆直径:65mm注射容量:250cm3注射压力:1300MPa锁模力:1800kN最大注射面积:500cm3模具厚度:最大350mm最小250mm模板行程:350mm喷嘴:球半径 18mm孔直径4m定位孔直径:125mm顶出:两侧孔径 40mm两侧孔距 280mm3.浇注系统的设计(1)主流道形式浇注系统是指模具从接触注射机喷嘴开始到型腔未知的塑料流动通道,起作用是使塑料熔体平稳且有顺序的填充到型腔中,并在填充和凝固过程中把注射压力充分传递到各个部位,已获得组织机密、外形清晰地塑件。
浇注系统可分为普通浇注系统和无流道凝料系统。
考虑浇注系统设计的基本原则:适应塑料的成型工艺性、利于型腔内气体的排出、尽量减少塑料熔体的热量和压力损失、避免熔料直冲细小型芯、便于修正和不影响塑件外观质量、便于减少塑料损失和减小模具尺寸等。
根据模具主流道与喷嘴的关系: R 2= R 1+(1~2)㎜ D=d+(0.5~1)㎜. 取主流道球面半径R=20㎜, 取主流道小端直径D =Φ5㎜, 球面配合高度h=3-5mm 取h=4 mm主流道长度 有标准模架结合该模具的结构,取L=85mm为了便于将凝料从主流道中拔出,将主流道设计成圆锥形,其斜度为1°~3°d—喷嘴直径 1~5.00+=d d 40=d 5=d2o=α R=10(2)分流道的设计分流道在多型腔模具中是必不可少的,它起连接主浇道和浇口的作用。
注塑模具原理及结构知识讲解

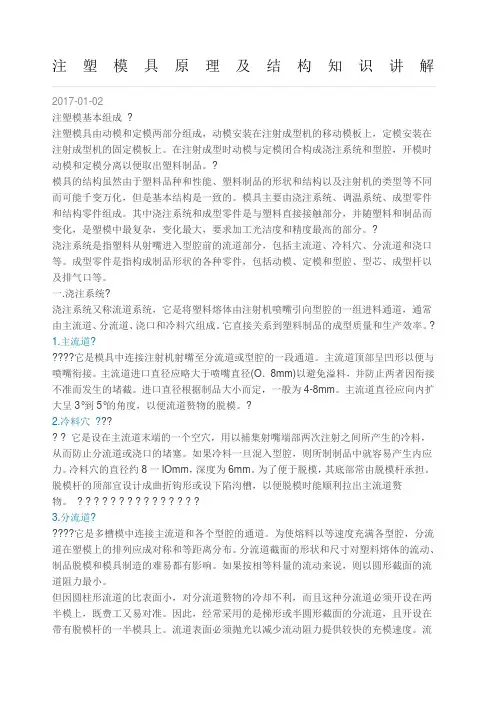

注塑模具原理及结构知识讲解2017-01-02注塑模基本组成?注塑模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上。
在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品。
?模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的。
模具主要由浇注系统、调温系统、成型零件和结构零件组成。
其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分。
?浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等。
成型零件是指构成制品形状的各种零件,包括动模、定模和型腔、型芯、成型杆以及排气口等。
一.浇注系统?浇注系统又称流道系统,它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道,通常由主流道、分流道、浇口和冷料穴组成。
它直接关系到塑料制品的成型质量和生产效率。
?1.主流道?????它是模具中连接注射机射嘴至分流道或型腔的一段通道。
主流道顶部呈凹形以便与喷嘴衔接。
主流道进口直径应略大于喷嘴直径(O.8mm)以避免溢料,并防止两者因衔接不准而发生的堵截。
进口直径根据制品大小而定,一般为4-8mm。
主流道直径应向内扩大呈3°到5°的角度,以便流道赘物的脱模。
?2.冷料穴???? ? 它是设在主流道末端的一个空穴,用以捕集射嘴端部两次注射之间所产生的冷料,从而防止分流道或浇口的堵塞。
如果冷料一旦混入型腔,则所制制品中就容易产生内应力。
冷料穴的直径约8一lOmm,深度为6mm。
为了便于脱模,其底部常由脱模杆承担。
脱模杆的顶部宜设计成曲折钩形或设下陷沟槽,以便脱模时能顺利拉出主流道赘物。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?3.分流道?????它是多槽模中连接主流道和各个型腔的通道。
注塑模具实用教程第8章注塑模结构件设计ppt课件
定模A板和动模B板的尺寸取决于内模镶件的外形尺寸,而内模 镶件的外形尺寸又取决于塑件的尺寸、结构特点和数量,内模镶 件设计详见第7章《注塑模具成型零件设计》。
从经济学的角度来看,在满足刚度和强度要求的前提下,模具 的结构尺寸越小越好。
确定定模A板和动模B板的尺寸常用计算法和经验法二种,在实 际工作过程中常用经验法。
2024年7月31日
20
第8章 注塑模具结构件设计
1.计算方法(相关公式见书) 2.经验确定法
模架长宽尺寸E和取决于内模镶件的长宽尺寸A和B,即A、B 板的开框尺寸。
2024年7月31日
21
第8章 注塑模具结构件设计
(1)A、B板的宽度尺寸确定。 一般来说在没有侧向抽芯
的模具中,模板开框尺寸A应大致等于模架推件固定板宽度尺寸C, 在标准模架中,尺寸C和E是一一对应的,所以知道尺寸A就可以 在标准模架手册中找到模架宽度尺寸E。
2024年7月31日
2
第8章 注塑模具结构件设计
8.1 概述
8.1.1 本章主要内容
• ① 模架的规格型号; • ② 动模板和定模板的设计; • ④ 方铁什么情况下要加高; • ⑤ 定距分型结构的设计; • ⑥ 撑柱的设计; • ⑦ 复位弹簧设计; • ⑧ 定位圈的设计; • ⑨ 紧固螺钉的设计。
2024年7月31日
29
第8章 注塑模具结构件设计
注意:① 表中的“A×B”和“框深a”均指动模板开框的长、 宽和深; ② 动模B板高度B等于开框深度a加钢厚Ha,向上取标准值 (公制一般为10的倍数); ③ 如果动模有侧抽芯,有滑块槽,或因推杆太多而无法加撑 柱时,须在表中数据的基础上再加5~10mm; ④动模板高度尽量取大些,以增加模具的强度和刚度。 动、定模板的长、宽和高度尺寸都已标准化,设计时尽量取 标准值,避免采用非标模架。
注塑模具设计
这一原则很重要,修改塑件产品图时,必须根据图 纸尺寸公差要求,修改为中间尺寸。尺寸及公差的几种 情况如表2-2所示。 表2-2 尺寸及公差的几种情况
2.2 侧抽芯机构
塑件的侧面常带有孔或凹槽,如图2-9所示。 在这种情况下,必须采用侧向成型芯才能满足塑 件成型上的要求。但是,这种成型芯必须制成活 动件,能在塑件脱模前将其抽出。完成这种活动 成型芯的抽出和复位机构叫抽芯机构。
图2-23 锁紧楔的形式
图2-24 锁紧楔的角度
6) 抽芯时的干涉现象 斜导柱在定模、滑块在动模的该结构形式设计时应注意, 滑块与推杆在合模复位过程中不能发生“干涉”现象,所谓 干涉现象是指滑块的复位先于推杆的复位致使活动型芯与推 杆相碰撞,造成活动型芯或推杆损坏,如图2-25所示。为了 避免上述干涉现象发生,在塑件结构允许的情况下,尽量避 免将推杆设计在活动型芯的水平投影面相重合处,否则,必 须满足条件,如图2-26所示,才能避免干涉现象。
④ 直导套常应用于简单模具或模板较薄的模具;I型带头导 套主要应用于复杂模具或大、中型模具的动定模导向中;II 型带头导套主要用于推出机构的导向中。为有利于减小摩擦, 在导套上也可开设储油槽,或采用自润滑型导套(在钢质导 套的环形槽内设 MoS2、在高强黄铜导套的侧壁孔内设固体 石墨)。 ⑤ 为了确保合模后分型面良好贴合,导柱与导套在分型面处 应设置承屑槽:一般都是削去一个面,或在导套的孔口倒角, 如图2-28所示。 ⑥ 导柱工作部分的长度应比型芯端面高出6-8mm ,如图229所示。
4、斜导柱倾斜角a 倾斜角的大小关系到斜导柱所承受的弯曲 力和实际达到的抽拨力,也关系到斜导柱的工 作长度、抽芯距和开模行程。为保证一定的抽 拔力及斜导柱的强度,取a小于25°,一般在 12°~25°范围内选取。 5、斜导柱直径 根据材料力学可以推导出斜导柱直径计算 公式:
塑料端盖注射模具设计(含全套CAD图纸)
本科毕业设计(论文) 题目:塑料端盖注射模设计塑料端盖注射模设计摘要随着社会的发展,不同品种和功能的塑料的出现,塑料产品与我们的日常生活越来越密切。
塑料模具设计对生产与生活也越来越重要。
本次毕业设计的课题为塑料端盖注塑模具设计,主要在对塑件从材料上进行工艺分析,确定分型面及型腔数;完成浇注系统的设计,浇口采用侧浇口;抽芯机构采用斜导柱实现塑件的侧孔成型;脱模机构采用顶杆推出。
同时通过合理地选择注射机并对注塑压力、最大注塑量、锁模力、开模行程等相关方面进行校核,进一步保证设计的合理型,并设计温度调节系统和阐述模具装配等方面。
本次设计完成了塑料端盖的生产,此次设计不仅结构简单,生产效率高,而且运动可靠生产成本低。
最重要的是适用于人们的生活中。
关键词:端盖注塑模具;分型面;注塑模具;注射机Plastic end cap injection mold designAbstractWith the development of society different varieties and function plastic appearance in our lives, plastic productions have closer to our daily lives. Plastic mold design is more and more important to the production and life.The topic of this graduation design for the plastic end cover injection mold design, mainly in based on the analysis of the molding for plastic parts are made from the raw material analysis, forming characteristics, parting surface selection, the design of the gating system, cooling system design, the core and cavity structure design, launch reset structure design, design of side core-pulling mechanism and the design of steering mechanism and other aspects detailed in this paper, the design of the end cover injection mold process. At the same time, through the rational selection of the injection machine and check the injection pressure, the maximum injection quantity, clamping force, mold opening stroke and other related aspects, further ensuring reasonable design, and design the temperature control system and elaborated the mold assembly.This design completed the production of plastic end cover, it not only has simple structure, but also has high production efficiency and the movement is reliable low production cost.The most important it is suitable for people's life.Key Words:cover injection mold;lateral core-pulling;parting surface;injection mold;injection machine主要符号表公P 公称压力 0P 注射压力v 公最大注射量 S 收缩率v q 体积流量 'α锁紧块的斜角α斜导柱倾斜角 S 机开模行程max S 最大收缩率 S 模具制造公差z δ模具制造公差 c δ模具磨损量3h 传热膜系数 d 斜导柱直径S 抽抽芯距 []σ材料的许用应力max H 模具最大闭合高度 min H 模具最小闭合高度P 导滑槽施加的压力 Q 总模具型腔的总热量i t 流道中各段流程的厚度 A 塑件包紧型芯的侧面积L 斜导柱的有效工作长度 i L 流道中各段流程的长度p 塑件对型芯产生的单位正压力[]δ为脱模板中心允许的最大变形量1F 斜导柱与滑块之间的摩擦阻力2F 导滑槽与滑块之间的摩擦阻力目录摘要 (I)Abstract (II)主要符号表 (III)1绪论 (V)1.1塑料的发展 (1)1.2塑料模具发展 (1)1.2.1国内外注塑模具的发展现状 (1)1.2.2国内外注塑模具的发展趋势 (2)1.3本文主要设计内容 (2)2 塑件材料及工艺的分析 (4)2.1PA1010基本特性 (4)2.2PA1010成型工艺分析 (4)2.3塑件结构分析 (4)2.4塑件尺寸及精度分析 (5)2.5塑件表面质量分析 (5)2.6塑件厚度分析 (5)2.7塑件的体积和质量 (6)3 塑件在模具中的布局 (7)3.1型腔数目的确定 (7)3.2型腔的分布 (7)3.3分型面设计 (7)3.3.1分型面的分类 (7)3.3.2分型面的选择原则 (7)4 浇注系统的设计 (9)4.1浇注系统设计的组成及要求 (9)4.2主流道设计 (9)4.3分流道设计 (10)4.3.1分流道设计要点 (10)4.3.2分流道的形状和尺寸 (11)4.3.3分流道的表面粗糙度 (11)4.4浇口设计 (11)4.4.1浇口的作用 (12)4.4.2浇口的截面形状和尺寸 (12)4.4.3浇口位置的选择 (13)4.5冷料穴的设计 (13)4.6拉料杆的设计 (14)5 成型零件的结构设计 (15)5.1成型零件的结构形式及设计 (15)5.1.1凹模结构设计 (15)5.1.2型芯结构设计 (16)5.2成型零件工作尺寸的计算 (16)5.2.1影响塑件尺寸精度的因素 (16)5.2.2模具成型零件的工作尺寸计算 (17)6 结构零部件设计 (18)6.1注射模架的选取 (20)6.2垫块的设计 (20)6.3合模导向机构的设计 (20)6.3.1导柱的设计 (20)6.3.2导套设计 (21)7 侧向分型与抽芯机构的设计 (22)7.1斜导柱的设计 (22)7.1.1斜导柱的形状及技术要求 (22)7.1.2斜导柱的倾斜角 (22)7.1.3斜导柱的长度 (22)7.1.4斜导柱的受力分析与直径计算 (23)7.2滑块的设计 (24)7.3导滑槽的设计 (24)7.4滑块定位装置 (25)7.4.1滑块定位装置的作用 (25)7.4.2结构形式 (25)7.5楔紧块 (25)7.6成型斜顶杆的设计 (22)8 推出机构设计 (23)8.1推出方式的选取 (23)8.2推出力计算 (23)8.3推出机构设计 (24)8.3.1推杆推出机构设计 (24)8.3.2推出机构导向与复位 (29)9 注射机的型号和规格选择及校核 (27)9.1初选注射机规格 (27)9.2注射机工艺参数校核 (27)9.2.1最大注射量的校核 (27)9.2.2注射压力的校核 (28)9.2.3锁模力的校核 (28)9.3注射机安装部分与模具相关尺寸校核 (28)9.3.1喷嘴尺寸校核 (28)9.3.2定位圈尺寸校核 (29)9.3.3最大最小模厚校核 (29)9.3.4开模行程校核 (29)10 冷却系统的设计 (30)10.1冷却装置设计要点 (30)10.2冷却回路布置 (30)11 模具的分析及保养 (31)11.1模具的经济效益分析 (30)11.2模具的保养 (30)12 结论 (31)参考文献 (37)致谢 (33)毕业设计(论文)知识产权声明 (39)毕业设计(论文)独创性声明 (40)1绪论1.1塑料的发展现代工业的飞速发展为素有“工业之母”美誉的模具工业带来前所未有的发展机遇,而模具材料的应用在模具制造中起举足轻重的作用。
注塑模具结构及设计-7(滑块)共39页
斜导柱可以直接固定在模板上,也可以增加固定块来固 定斜导柱。
对于大型复杂的模具, 要考虑方便从正面拆 装斜导柱。
锁紧块是用来压紧滑块,使注射成型 时滑块不因受到注射压力而后退。 锁紧块可以和斜导柱固定块是同一部 件,也可以分开。 锁紧块的角度应该比斜导柱的角度大 2-3度,以便在开模时迅速让开位置。
解决方法
为了保证滑块在滑动过程中,滑动活动顺利,平稳,不发生卡滞或跳动现象, 影响成品品质,模具寿命等,必须设置导滑装置。常见的导滑形式如下:
为了避免或减少在相对运 动时,由于摩擦引起的磨 损,可在滑块的底部和背 部镶入经过淬火的耐磨片。 为了防止咬蚀和取得更好 的润滑,耐磨片和压条可 以采用铜来制做。
采用限位块加弹簧定位时, 如果滑块内部空间不够,也 可以把弹簧加在外部。
限位块加弹簧定位时,要注意当滑 块处在不同的方位时,定位弹簧的 力的要求有所不同。在水平方向的 滑块只需要注意摩擦力和运动惯性, 天侧方向的滑块则要加上自身的重 力,在地侧的滑块可以不需要弹簧, 只依靠自身的重力靠在限位块上。
些,必要时要在模具上增加平衡力的设置。滑块上的斜导柱孔直径要比斜导柱
稍大一点。(0.5-1mm)
挂台式斜导柱
斜导柱常见的型式有挂台式和直通式两大类型。
不加工斜面的压不牢 安装后斜面被压死 斜导柱安装前要把挂台加工出一个斜面
内螺纹固定型直通式斜导柱
头 部 有 扳 手 孔
斜 导 柱 有 扁 位
外螺纹固定型直通式斜导柱 螺栓贯通固定型直通式斜导柱
第一次开模,斜导柱就随定 模固定板运动,滑块未动。
完全开模后,滑块抽芯。
定模滑块使用机动侧向抽芯时,三板模的模架要把锁紧块和斜导柱都固定在定 模固定板上。
两板模的定模抽芯需要使用油缸抽芯, 或者改用假三板模的模架。
注塑模具结构图示(PPT30页)
按基本结构分类,一般可划分为以下两类:
❖ 二板模具(两块模板、一次分型模具); ❖ 三板模具(三块模板、二次分型模具); ❖ 这是根据分模时,分成两块或三块模板来分类
的,几乎所有的模具均属这两种类型(个别的 是四板模)。
❖ 注塑模具常分为:通用注塑模、双色注塑模、 热流道模具、重叠注塑模等。
一、二板模具(一次分型模具)的特点:
A板水口板ຫໍສະໝຸດ B板流道制品 三板模
热流道模具图
重叠模具结构图
双色模具
