网吧网络系统建设设计方案

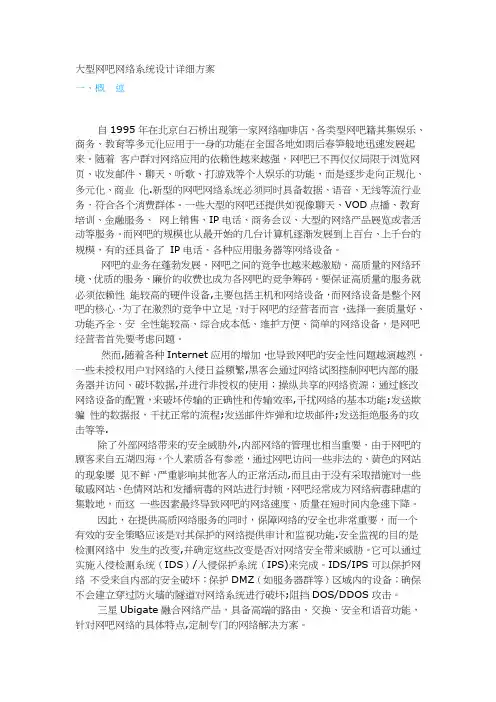

网吧网络系统建设设计方案二、网吧需求分析1、网吧总体需求概述网吧网络系统建设的主要目标是建设成为主干千兆，百兆交换到桌面；同时在大型网吧的围建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，（1）、建设安全的用户系统；（2）、建立主干跑千兆，百兆交换到桌面的网络连接；（3）、建立网吧的200信息点的网络综合布线；（4）、各个信息点以100M交换到桌面；（6）、给用户提供网页浏览、收发、QQ聊天、网络游戏、网络教育、网上电影、网上其它各类服务（7）、配置游戏服务器、电影服务器。

2、市场需求调查表3、用户性能需求表4、网络功能需求表5、应用需求表三、网络规划设计1、网吧设计原则综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。

其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。

而且在设计、施工和维护方面也给人们带来了许多方便。

兼容性：综合布线的首要特点是它的兼容性。

所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。

综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。

由此可见，这个布线比传统布线大为简化，节省大量的物资、时间和空间。

开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。

灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。

所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。

可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。

应用系统全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整个系统的可靠运行。

先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。

所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置。

5类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把光纤引到桌面。

干线语音部分采用电缆，数据部分采用光缆，为同时传输多路实时多媒体信息提供足够的裕量。

经济性：虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工，统一管理。

这样可省去大量的重复劳动和设备占用，使布线周期大大缩短。

另外，综合布线系统使用简单、方便，维护费用低，可以满足三维多媒体的传输和用户对ISDN、ATM的需求。

可见综合布线系统具有很高的性能价格比。

根据以上种种特性需求，网络设备核心层、汇聚层、接入层产品、防火墙和管理系统选型上，我们推荐选择锐捷网络全套产品构架校园网络。

锐捷网络是国领先的网络厂商，教育行业第一品牌；其对教育行业有着深刻的了解，其产品、方案与服务在教育行业有成熟和广泛的应用，而且能通过智能、安全及可靠的网络设备连为一体，来构建网络系统的设计目标，保障其顺利进行。

结合实际建网情况和前期网络建设，在充分研究了目前国外网络界对园区网设计所采用的各种网络主干技术,并充分考虑到技术发展的主流和趋势后，建议选择万兆以太网为目标，构建本期国际标榜职业学院的网络建设，设计“万兆可扩展、千兆主干、百兆交换桌面”的网络拓扑结构，根据需求分析，结合对应用系统的考虑，提出本期网络系统的设计目标：高性能、高可靠性、高稳定性、高安全性、可运营、可管理、可增值的智能安全网络。

2.网吧逻辑拓扑图3、网络层次设计二百台以上的网吧，可以采取接入层、汇聚层、核心层三个网络层次的设计。

接入层，对于二百台的机器来说，选择一个合理的接入设备，是最关键的，而且我们要根据接入设备选择合适的带宽。

我们可以简单计算一下网络带宽来决定网络接入设备的总带宽，每台机器最大的网络流量200KB字节计算，二百台机器是40000KB字节左右，加上30％的网络损耗，网络总带宽应该为52000KB 字节，我们的光纤初步可以选择为60MB的接入。

当然了，为了加快网络速度，你也可以选择百兆的接入点。

这样看来，我们的网络接入层可以选择为百兆设备。

接入带宽计算出来了，我们就选择网络接入设备，是用硬件路由器，还是用软路由。

对于网吧来说，我个人感觉还是用软路由。

硬件路由器，国的生产厂商的技术不是太成熟，国外的产品，主要是针对于ISP接入商或对网络功能要求较高的用户而设计，并不适用于我们的网吧。

硬件路由器与软路由的一个最大的区别就是硬件路由器的功能多而强大。

在软路由方面，我们可以用以下选择，Smoothwall、Icpop、Route Os、Linux等软件，比较看来，K71g兄弟制作的软路由，功能还是比较强大，而且速度不次于专业的电信级路由器。

①核心层核心层是整个局域网的关键部分，由于网吧部的数据交换量特别大，因此，我们在选择核心层设备的时候，一定要选择一款合适的网络设备。

二百台机器的网吧，至少要选择千兆的三层交换设备，支持VLAN功能，划分VLAN是我们的必选之路三层交换的背板带宽不能低于64Gbps，而且要支持MAC地址学习功能，MAC地址表不能小于32KB 网络设备，支持网络管理功能，方便我们的管理和维护汇聚层网络设备的端口数量，网络端口数量少些。

重要的是最好选择模块化设备，方便以后我们的网络升级和改造。

②汇聚层汇聚层是整个局域网的重要部分，由于网吧部的数据交换量特别大，因此，我们在选择汇聚层设备的时候，一定要选择一款合适的汇聚层网络设备。

二百台机器的网吧，可以选择千兆的三层交换设备，支持VLAN功能，划分VLAN是我们的必选之路三层交换的背板带宽不能低于32Gbps，而且要支持MAC地址学习功能，MAC地址表不能小于32KB 汇聚层网络设备最好支持网络管理功能，方便我们的管理和维护汇聚层网络设备的端口数量，最好要比我们设备的网络端口数量多出一些，方便以后我们的网络升级和改造。

虽然我们的接入层选择的是百兆网络设备，由于我们网吧中，相当大一部分数据流量，不必经过接入层，因此我们在选择接入层的网络设备时，没有必要与汇聚层网络设备同步。

③接入层接入层是整个网络中间层，连接着汇聚层和网络节点，是决定我们整体网络传输质量的很重要的一个环节。

交换层的网络设备，首选千兆，考虑到成本的话可以选择百兆。

接入层设备选择时，需要满足下列要求：支持千兆传输带宽，背板传输大于16Gbps，支持MAC地址学习功能，MAC地址表不能小于8KB。

4、网络设备选择设备的选型是网络设计当中非常关键的部分，严格的选型可以达到最佳的效果，即系统相对独立，升级简便，组网方式灵活，以保护现有投资和未来的发展。

所以为了满足网吧目前的需求，立足长远发展，网络设备的选型除了依据提出的需求外，还需遵循上面的设计原则。

此次建设的网吧网络有三个层次节点：1）核心节点；2）汇聚节点；3）接入节点；这三类节点，对设备的选择有不同的考虑。

4.1、交换机选型目前在Csico公司中，用于企业局域网的交换机系列性价比较高就是Cisco Catalyst6500系列。

这一方案中的网络结构，核心层采用同时支持第二、三和四层的电信企业级 Cisco Catalyst 65 00系列核心交换机，根据不同网络规模和应用需求，可以有3槽、6槽、9 槽和1 3槽的机箱不同硬件和性能配置选择；汇聚层也可根据不同的网络规模和应用需求可选用支持第二、三和四层的Catalyst 4500系列交换机的不同型号，如7个插槽的Cisco Catalyst 4507R、6个插槽的Cisco Catalyst 4506和3个插槽的Cisco Catalyst 4503；接入层则可选用运行第二、三层的Catalyst 3750系列中的Catalyst 3750G-24TS或者Catalyst 3750G-24T型号交换机；或者可选择二层的Cisco Catalyst Express 500系列交换机。

在本方案中，核心层采用机箱结构的模块化交换机，汇聚层交换机支持堆叠，不仅可扩展性能得到高度保障，而且对于各种类型和复杂程度的应用均可以通过它们所提供的各种类型、用途和带宽端口实现。

本设计方案参照 ISO/IEC ISO 11801 ANSI/TIA/EIA568A 及省地方标准之结构化综合布线系统的有关规定设计，采用符合超5类标准的布线线缆和连接硬件，并由公司认证的设计人员设计，以确保整个系统的规和质量。

本系统支持语言和数据(图像、多媒体)传输，可满足快速以太网、ATM155Mbps /622.5Mbps及千兆以太网等应用场合。

方案产品介绍Cisco Catalyst 6500系列交换机含有多种集成式服务模块，包括数干兆位网络安全性、容交换、语音和网络分析模块，能够提供安全的端到端融合网络服务，其使用围从布线室到核心，再到数据中心和广域网边缘。

CiSCO Catalyst 6500系列能够通过多种机箱配置和LAN／WAN／MAN 接口提供可扩展的性能和端口密度，因而能帮助企业和电信运营商降低总体拥有成本。

在所有CiSCO Catalyst 6500系列机箱中采用了拥有通用模块组和操作系统软件的前瞻性架构，提供了高水平的运营一致性，可以优化IT基础设施，增强投资回报。

从48～576个 1 O／1 OO／1 OOOMbps端口或11 52个1 O／1 OOMbps端口的以太网布线室，到支持1 92条1 Gbps或32 个1 OGbps中继线的每秒数亿转发速率的网络核心。

CiSCO Catalyst 6500系列交换机利用冗余路由和转发引擎问的状态化故障转换功能，提供了理想的平台功能，大幅度延长了网络正常运营时间。

思科新一代CiSCO Catalyst 6500系列模块和Supervisor Engine 720引擎采用了11种思科开发的全新特定应用集成线路(ASCI)，不但扩展了思科在网络界的领先地位，还能提供无与伦比的投资保护。

交换机选型如下表：4.2、路由器选型①思科3800系列路由器介绍Cisco 3800系列是集成了先进技术、自适应服务和安全企业通信的下一代路由器系列中的旗舰平台。

为了有效地提供关键网络功能，包括实时应用，如VoIP、商业视频和协作通信等，这些新型路由器提供了必备的性能和可靠的数据包传输。

系统架构的改进包括嵌安全处理流程、大幅提高平台性能和存，以及全新的高密度接口类型。

关键特性：◆Cisco IOS软件防火墙——基于应用的状态化过滤功能（基于环境的访问控制）；逐个用户验证和授权；实时报警；透明防火墙；IPv6防火墙◆VPN——数据加密标准（DES）、三重DES（3DES）和高级加密标准（AES）128、192和256加密支持；嵌于母板上、基于硬件的VPN加速功能；利用第三层压缩支持可选、更高性能、基于AIM的安全加速；通过VPN模块支持高达1800个隧道；Cisco Easy VPN远程和服务器支持；DMVPN◆多协议标签交换（MPLS）VPN支持——特定运营商边缘功能；虚拟路由和转发（VRF）防火墙和VRF IPSec◆板载USB 1.1端口——未来支持安全令牌和闪存◆IPS——Cisco IOS软件支持700多个IPS签名，能够加载和支持选定的IPS签名；可选的高性能IDS网络模块支持1000多个IPS签名◆URL过滤——可选的板载容引擎网络模块；基于外部服务器的CiscoIOS软件的本地URL过滤◆思科路由器和SDM——是所有Cisco 3800系列路由器的标准配备◆IP支持——可选的集成供电，带馈线电源；802.3af支持——360W馈线电源◆模拟语音支持——高达88个FXS和56个FXO端口；数字语音支持——多达720个呼叫；母板上的分组语音数字信号处理器（DSP）模块（PVDM）插槽——母板上4个PVDM插槽；本地会议和语音编码转换；◆Cisco CME——支持多达240部；SRST——支持多达720部◆语音留言——利用Cisco Unity Express网络模块可支持最多120个用户的语音信箱◆语音接口——FXS、FXO、DID、E&M、集中自动信息记帐（CAMA）、BRI、T1、E1、J1、PRI、Q.SIG、通道关联信令（CAS）②思科 3825-AC-IP 参数说明4.3、UPS选型①UPS选型综合描述在局域网中配置UPS(不问断电源)是非常必要的，特别是对于服务器和一些关键应用的用户机，它可以在市电网供电停止的情况下继续给相应设备提供电源，以备这些设备完成数据存储和正常退出，而不会出现因断电而造成系统或数据损坏和丢失一个典型的网吧局域网通常拥有服务器、网络交换机、路由器、网管工作站、数据存储器、，PC、打印机以及其他各种终端设备。
