陕西地方电力调度数据网方案
电力调度数据网架构及组网技术
Science and Technology & Innovation ┃科技与创新·101·文章编号：2095－6835（2016）14－0101－02电力调度数据网架构及组网技术陈浩晖（中国电子科技集团公司第三十四研究所，广西 桂林 541004）摘 要：基于电力调度数据网架构，从设备配置、网络拓扑、传输网络传送技术、数据网关键技术及安全策略等方面对电力调度数据网进行了阐述。
关键词：电力调度；数据网架构；组网技术；设备配置中图分类号：TN91 文献标识码：A DOI ：10.15913/ki.kjycx.2016.14.101电力调度数据网（以下简称“调度网”）是建设在电力SDH 通信传输网络平台上的调度生产专用数据网，是实现调度实时和非实时业务数据传输的基础平台，也是实现电力生产、电力调度、实时监控、数据管理智能化及电网调度自动化的有效途径，为发电、送电、变电、配电联合运转提供安全、经济、稳定、可靠的网络通道，满足承载业务安全性、实时性和可靠性的要求。
承载的电力业务包括SCADA/EMS 调度自动化系统、远动、电量采集、继电保护、故障录波、动态预警监测、安全自动装置等信息。
调度数据网的可靠性总体需满足网络拓扑的可靠性、设备本身的可靠性、低网络延迟、低全网路由收敛时间、网管稳定性和可靠性等要求；调度数据网的安全性总体需满足安全隔离、设备安全、安全控制和安全监测、安全管理等要求。
1 调度数据网网络结构电力调度数据网按3层结构考虑，分为核心层（中调主、中调备）、汇聚层（地调主、地调备）和接入层（各变电站和用户站），具体如图1所示。
图1 调度数据网网络结构图2 设备配置及网络传送路由电力调度数据网接入设备拓扑结构如图2所示。
从图2所示的网络拓扑图来看，中调和地调均配置了主、备路由器，设备均采用双备份、双电源机制，在路由器和交换机之间增加了纵向加密装置，在变电站和用户变测配置了一个路由器，经传输通道使主、备路由传输接入到汇聚层的地调路由器中。
电力调度网解决方案2023
电力调度网解决方案2023一、引言电力调度网是指电力系统中的调度中心与各个发电厂、变电站、用户之间通过通信网络进行数据交换和指令传递的系统。
它是电力系统运行的核心，对于保障电力系统的安全、稳定和经济运行具有重要意义。
随着电力系统的规模不断扩大和复杂度的增加，电力调度网的可靠性、安全性和智能化程度要求也越来越高。
为了满足未来电力系统的发展需求，制定一套标准化的电力调度网解决方案是非常必要的。
二、背景目前，电力调度网存在一些问题，如通信网络的可靠性不高、安全性较弱、数据传输效率低下等。
为了解决这些问题，我们提出了以下的电力调度网解决方案。
三、解决方案1. 通信网络升级为了提高电力调度网的可靠性和安全性，我们建议对通信网络进行升级。
具体措施如下：- 建设高速、可靠的光纤通信网络，以替代传统的有线电缆网络。
光纤通信网络具有带宽大、传输速度快、抗干扰能力强等优点，能够更好地满足电力调度网的数据传输需求。
- 引入虚拟专用网络（VPN）技术，确保数据传输的安全性。
VPN技术可以通过加密和隧道技术来保护数据的传输过程，防止数据被非法窃取或篡改。
2. 数据传输优化为了提高电力调度网的数据传输效率，我们建议采取以下措施：- 引入数据压缩技术，减少数据传输的带宽占用。
数据压缩技术可以将数据进行压缩和解压缩，从而减少数据传输的时间和带宽占用。
- 采用分布式数据存储技术，将数据存储在多个节点上，实现数据的并行传输和访问，提高数据传输的效率。
3. 智能化调度系统为了提高电力调度网的智能化程度，我们建议引入智能化调度系统。
具体措施如下：- 引入人工智能技术，对电力系统进行智能化的监测和调度。
人工智能技术可以通过对大量数据的分析和学习，实现对电力系统运行状态的预测和优化调度。
- 引入大数据技术，对电力系统的历史数据和实时数据进行分析和挖掘，提供决策支持和优化方案。
四、实施计划为了顺利实施电力调度网解决方案，我们制定了以下的实施计划：- 第一阶段：进行通信网络升级，建设高速、可靠的光纤通信网络，并引入VPN技术，预计耗时6个月。
解析地市级电力电网调度用数据网的组网
（ 湖北省宜 昌市供电公司调度控制 中心 ， 湖北 宜昌 ４ ４ ３ ０ ０ ０ ）
摘 要： 近年 来 ， 国 家电力 生产数 据调 度运 营７ ｇ － ｆ － ￣断提 升 ， 其 中的数据 业务 不 断开展 ， 对数 据 网技 术应 用提 出了更 高的
要 求， 因此 加 强电 力调 度 数据 网建设 具 有 明显的 必要 性与 紧迫 性 。 文章 着重 就地 级 市 电力调 度数 据 网的拓 扑 结 构及 其技
１ ． ２ 电力调 度数 据 网技 术体 制分 析
力调度数据网的结构原则。 首先 ， 电力调度数据网的拓扑 结构具有可靠性 ，其可靠性主要基于其中的电路 系统。 一
般 网络拓扑结构配置Ｎ 一 １ 系统 的电路规范 ， 其 电路节点受 到专 门的管理与维护 ， 因此稳定与安全性能尤其高。 电力
加结构 的普适性。 地级市电力调度数据 网结构设计具有层次化特点 ， 其
中的层次主要表现为接人层 、 汇聚层 、 核心骨干层三个层 面 ， 这三个层面的设计分别具有不同 的设计要点 。 其 中核 电力调度数据网技术体制具有一定的灵活度、 普适性 也是路由交换的核心层面 ， 及 多协议性要求进行的构建 ， 此外 ， 电力调度数据 网机制 心骨干层是整个结构的中心 ，
第３ ２ 卷第 ９ 期
Ｖｏ １ ． ３ ２ Ｎｏ ． ９
企 业 技 术 开 发
Ｔ ＥＣ ＨＮ０ Ｌ ＯＧＩ Ｃ ＡＬ Ｄ ＥＶＥ Ｌ ＯＰ ＭＥＮＴ ０Ｆ ＥＮＴ ＥＲＰ Ｒ Ｉ Ｓ Ｅ
２ ０ １ ３ 年 ３月
Ｍａ ｒ ． ２ ０ １ ３
解析地 市级 电力 电网调度 用数 据 网的组 网
术 的应用 研 究 。
具有较高的管理性 、信息数据保密性及技术前沿性等特 点。 有效的电力调度机制能够为数据业务的开展及传输提
电力调度统一数据平台的设计

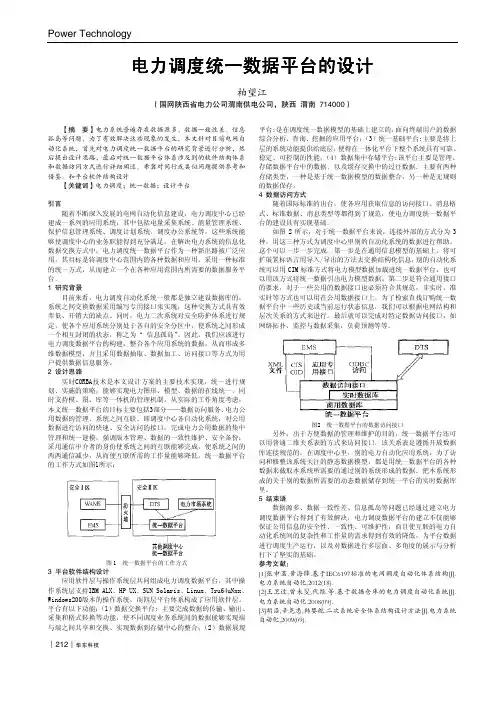

Power Technology︱212︱华东科技电力调度统一数据平台的设计电力调度统一数据平台的设计柏望江（国网陕西省电力公司渭南供电公司，陕西 渭南 714000）【摘 要】电力系统普遍存在数据源多、数据一致性差、信息孤岛等问题，为了有效解决这些现象的发生，本文针对目前电网自动化系统，首先对电力调度统一数据平台的研究背景进行分析，然后提出设计思路，最后对统一数据平台体系涉及到的软件结构体系和数据访问方式进行详细阐述。
希冀对同行或类似问题提供参考和借鉴。
和平台软件结构设计【关键词】电力调度；统一数据；设计平台引言随着不断深入发展的电网自动化信息建设，电力调度中心已经建成一系列的应用系统，其中包括电量采集系统、能量管理系统、保护信息管理系统、调度计划系统、调度办公系统等，这些系统能够使调度中心的业务职能得到充分满足。
在解决电力系统的信息化数据交换方式中，电力调度统一数据平台作为一种新出路被广泛应用。
其目标是将调度中心范围内的各种数据和应用，采用一种标准的统一方式，从而建立一个在各种应用范围内所需要的数据服务平台。
1 研究背景目前来看，电力调度自动化系统一般都是独立建设数据库的，系统之间交换数据采用编写专用接口来实现，这种交换方式具有效率低、开销大的缺点。
同时，电力二次系统对安全防护体系进行规定，使各个应用系统分别处于各自的安全分区中，使系统之间形成一个相互封闭的状态，称之为“ 信息孤岛”。
因此，我们应该进行电力调度数据平台的构建，整合各个应用系统的数据，从而形成多维数据模型，并且采用数据抽取、数据加工、访问接口等方式为用户提供数据信息服务。
2 设计思路实时CORBA技术是本文设计方案的主要技术实现，统一进行规划、实施的策略，能够实现电力图形、模型、数据的在线统一，同时支持模、图、库等一体机的管理机制。
从实际的工作角度考虑，本文统一数据平台的目标主要包括3部分——数据访问服务、电力公用数据的管理、系统之间互联。
基于IP安全协议的陕西地方电力调度数据网的设计和实现

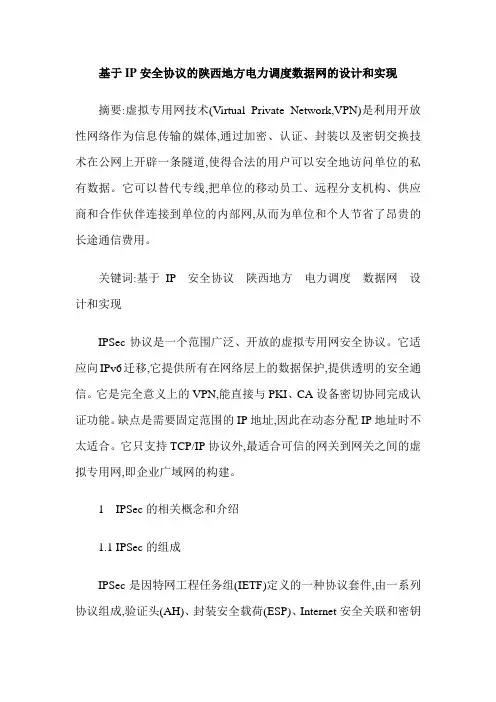

基于IP安全协议的陕西地方电力调度数据网的设计和实现摘要:虚拟专用网技术(Virtual Private Network,VPN)是利用开放性网络作为信息传输的媒体,通过加密、认证、封装以及密钥交换技术在公网上开辟一条隧道,使得合法的用户可以安全地访问单位的私有数据。
