最新冲压件工艺分析

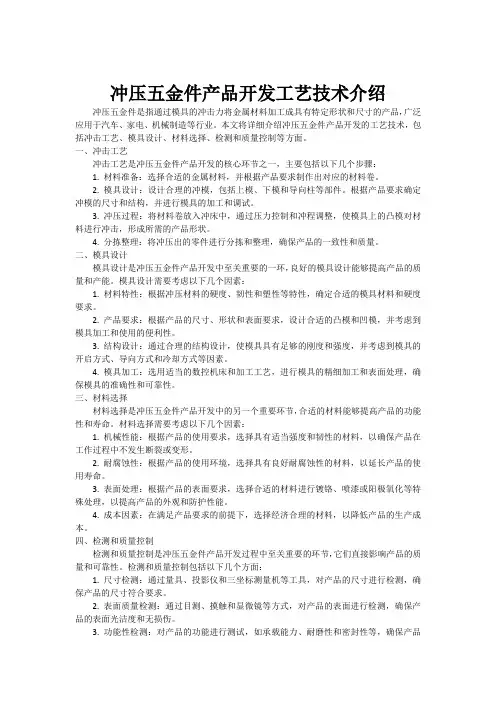

冲压五金件产品开发工艺技术介绍

冲压五金件产品开发工艺技术介绍冲压五金件是指通过模具的冲击力将金属材料加工成具有特定形状和尺寸的产品,广泛应用于汽车、家电、机械制造等行业。
本文将详细介绍冲压五金件产品开发的工艺技术,包括冲击工艺、模具设计、材料选择、检测和质量控制等方面。
一、冲击工艺冲击工艺是冲压五金件产品开发的核心环节之一,主要包括以下几个步骤:1. 材料准备:选择合适的金属材料,并根据产品要求制作出对应的材料卷。
2. 模具设计:设计合理的冲模,包括上模、下模和导向柱等部件。
根据产品要求确定冲模的尺寸和结构,并进行模具的加工和调试。
3. 冲压过程:将材料卷放入冲床中,通过压力控制和冲程调整,使模具上的凸模对材料进行冲击,形成所需的产品形状。
4. 分拣整理:将冲压出的零件进行分拣和整理,确保产品的一致性和质量。
二、模具设计模具设计是冲压五金件产品开发中至关重要的一环,良好的模具设计能够提高产品的质量和产能。
模具设计需要考虑以下几个因素:1. 材料特性:根据冲压材料的硬度、韧性和塑性等特性,确定合适的模具材料和硬度要求。
2. 产品要求:根据产品的尺寸、形状和表面要求,设计合适的凸模和凹模,并考虑到模具加工和使用的便利性。
3. 结构设计:通过合理的结构设计,使模具具有足够的刚度和强度,并考虑到模具的开启方式、导向方式和冷却方式等因素。
4. 模具加工:选用适当的数控机床和加工工艺,进行模具的精细加工和表面处理,确保模具的准确性和可靠性。
三、材料选择材料选择是冲压五金件产品开发中的另一个重要环节,合适的材料能够提高产品的功能性和寿命。
材料选择需要考虑以下几个因素:1. 机械性能:根据产品的使用要求,选择具有适当强度和韧性的材料,以确保产品在工作过程中不发生断裂或变形。
2. 耐腐蚀性:根据产品的使用环境,选择具有良好耐腐蚀性的材料,以延长产品的使用寿命。
3. 表面处理:根据产品的表面要求,选择合适的材料进行镀铬、喷漆或阳极氧化等特殊处理,以提高产品的外观和防护性能。
冲压件工艺分析

冲压件工艺分析①材料:该冲裁件的材料硅钢板,具有较好的可冲压性能。
②零件结构:该冲裁件结构简单,只有两个直径为7的孔,比较适合冲裁。
③尺寸精度:可按IT14级确定工件尺寸的公差。
查公差表可得各尺寸公差为: 零件外形:7574.0-mm 67.5074.0- 60074.0-mm 25052.0-mm 15043.0-mmR3.503.0-mm 孔心距:90±0.435mm排样设计及计算由图可知搭边值:两工件间的搭边:a=2.2mm ; 工件边缘搭边:a 1=2.5mm ; 步距为:140mm ; 条料宽度B=(D+2a 1)∆-=(92.2+2×2.5)∆-=97.2一个条料里的材料利用率η为: %100⨯=BSnAη =12x4798÷(97.2×900)×100%= 65.82% 图2 排样图查板材标准,宜选900mm ×1000mm 的钢板,每张钢板可剪裁为10张条料(97.2mm ×900mm ),每张条料可冲12个工件,则η总为:=10009004798120⨯⨯×100%=63.97%即每张板材的材料利用率为63.97%。
%1001⨯=LBnA 总η工艺设计与计算冲压力的计算冲裁力计算:b KLt F τ= 式中:F ——冲裁力 t ——材料厚度K ——系数,一般取值为1.3 L ——冲裁周边长度b τ——材料抗剪强度149.88KN5495.30600.31=⨯⨯⨯=落FKN8.910 5495.30.312d =⨯⨯⨯⨯=π冲F160.86KN10.98149.88 =+=+=冲落F F F 卸料力计算、顶件力计算总冲压力KNF F F F DX 77.181 12.878.04160.86 =++=++=总那么压力机的理论公称压力236.3KN7.781 1.31 3.1=⨯==总F F z查表可得;压力机的公称压力值为250KN确定压力中心由于工件x 方向对称, 根据CAD 软件作图计算,图形如下:可有结论为:压力中心偏移x=33.2918m表刃口尺寸计算主要模具零件结构尺寸凹模板尺寸:凹模厚度:H=kb(≥15mm)H=0.15×104.56=15.7mm凹模边壁厚:c≥(1.5~2)H=(1.5~2) ×15.7=(23.5~31.4)mm 实取c=30mm凹模模板边长:L=b+2c=165mm查《模具设计指导》表5-2标准JB/T 8066.1-1995: 凹模板宽B=160mm 故确定凹模板外形为: 160×160×18(mm)。
冲压件工艺性分析与计算

冲压件工艺性分析与计算冲压是一种先加工材料再使其变形的工艺方法,通常是将金属板材或带材置于压力机上,并使用冲裁、弯曲、拉伸和压缩等操作来实现所需的形状和尺寸。
冲压工艺具有高效、快速和节约原材料的特点,广泛应用于汽车、电子、家电等行业的零部件制造过程中。
冲压件的工艺性分析与计算是确定冲压过程中采用的工艺参数和切割尺寸的重要步骤,对产品的质量、成本和效率有着重要的影响。
下面将介绍冲压件工艺性分析与计算的主要内容。
1.材料选择与性能分析:在进行冲压件的工艺性分析和计算之前,首先需要选择合适的冲压材料,例如普通钢、不锈钢、铝合金等。
然后对所选材料的性能进行分析,包括抗拉强度、屈服强度、延伸率等,以确定其适应性和可加工性。
2.冲压力计算:冲压力是决定冲压件成型的主要参数之一、通过对冲压件的形状、尺寸和材料进行分析,可以计算所需的冲压力大小。
冲压力计算是基于材料力学和变形理论进行的,需要综合考虑材料的抗拉强度、厚度、切割区域的几何形状等因素。
3.压力机选型与参数设置:根据冲压力的计算结果,可以选择适合的压力机进行冲压加工。
压力机的选型要考虑到冲压件的尺寸、形状和材料的特性,以确保能够提供足够的冲压力和满足加工要求。
同时,还需要根据冲压件的要求设置合适的压力机参数,如冲床速度、冲压深度、行程位置等。
4.切割尺寸计算:切割尺寸是指冲压件的外形尺寸和切口尺寸。
冲压件的外形尺寸是根据产品的设计要求和功能需求确定的,而切口尺寸则是根据冲压工艺和材料的性能进行计算的。
切口尺寸需要考虑到冲裁边缘的变形和拉伸,以保证冲压件的尺寸精度和形状的一致性。
5.冲压工件模具设计:冲压工件模具是冲压加工的关键设备,它决定了冲压件的形状、尺寸和表面质量。
冲压工件模具的设计需要考虑到材料的流动性、模具的结构和加工要求等因素,以确保冲压件能够顺利完成成型过程。
冲压件工艺性分析与计算的目的是通过合理的工艺布局、参数设置和模具设计,使冲压加工过程能够实现高效、稳定和可靠的生产。
冲压件钣金工艺及成本分析

冲压件钣金工艺及成本分析一、冲压件钣金工艺步骤:1.设计图纸:根据产品设计要求绘制详细的图纸。
2.材料准备:选择合适的金属材料,如冷轧钢板、不锈钢板等。
3.板材开料:根据图纸的要求,使用切割机将板材切成相应尺寸的小片。
4.冲压:通过冲压机将小片加工成所需形状,即通过钢模和冲头的配合,将板材冲压成所需的形状,同时去除无用材料。
5.弯曲:使用弯曲机将冲压成型的零件进行折弯,使其达到所需形状和角度。
6.折边:通过折边机对零件的边缘进行折边处理,提高零件的强度和刚度。
7.表面处理:根据产品要求,可进行表面喷涂、镀锌等处理,以增加产品的耐腐蚀性和美观度。
8.组装:将加工好的冲压件与其他零配件进行组装,形成完整的产品。
二、冲压件钣金工艺的优势:1.可批量生产:冲压件钣金工艺适用于大批量生产,可以在较短的时间内完成大量零件的加工,提高生产效率。
2.高精度:冲压件钣金工艺具有较高的加工精度,可满足对精度要求较高的产品。
3.高强度:通过冲压、折边等工艺步骤,可以提高材料的强度和刚度,使产品更加坚固耐用。
4.多种材料可选:冲压件钣金工艺可适用于多种金属材料,如冷轧钢板、不锈钢板、铝板等,具有较大的材料选择余地。
三、冲压件钣金工艺的成本分析:1.材料成本:材料成本是冲压件钣金工艺中较大的成本部分,根据所选材料的种类和规格及材料的采购价格确定。
2.设备成本:冲压件钣金工艺需要使用专用设备,如冲压机、切割机、弯曲机等。
设备的购置、维护和修理等成本需要考虑在内。
3.人工成本:冲压件钣金工艺需要熟练的操作工人进行操作和控制。
人工成本包括工人的工资和福利待遇等。
4.能源成本:冲压件钣金工艺需要消耗电能和压缩空气等能源,因此能源成本是要考虑的因素之一5.后续加工成本:可选的后续加工工序,如表面处理、组装等,也需要考虑在内。
综上所述,冲压件钣金工艺是一项常用的金属加工技术,具有高效、高精度和高强度的优势。
在成本分析中,需要考虑材料成本、设备成本、人工成本、能源成本和后续加工成本等因素。

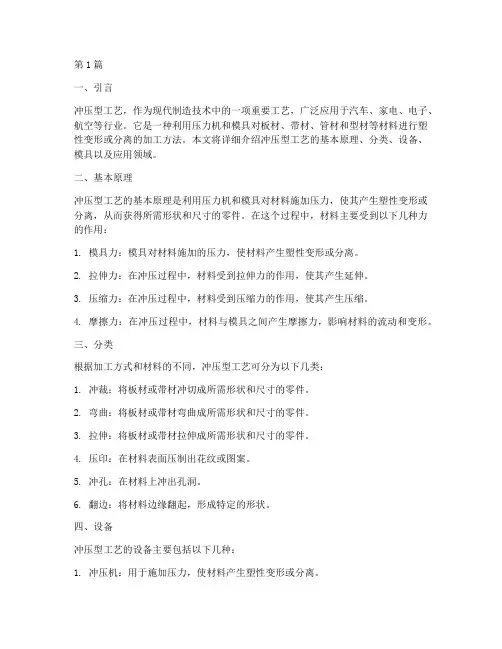

冲压型工艺(3篇)

第1篇一、引言冲压型工艺,作为现代制造技术中的一项重要工艺,广泛应用于汽车、家电、电子、航空等行业。
它是一种利用压力机和模具对板材、带材、管材和型材等材料进行塑性变形或分离的加工方法。
本文将详细介绍冲压型工艺的基本原理、分类、设备、模具以及应用领域。
二、基本原理冲压型工艺的基本原理是利用压力机和模具对材料施加压力,使其产生塑性变形或分离,从而获得所需形状和尺寸的零件。
在这个过程中,材料主要受到以下几种力的作用:1. 模具力:模具对材料施加的压力,使材料产生塑性变形或分离。
2. 拉伸力:在冲压过程中,材料受到拉伸力的作用,使其产生延伸。
3. 压缩力:在冲压过程中,材料受到压缩力的作用,使其产生压缩。
4. 摩擦力:在冲压过程中,材料与模具之间产生摩擦力,影响材料的流动和变形。
三、分类根据加工方式和材料的不同,冲压型工艺可分为以下几类:1. 冲裁:将板材或带材冲切成所需形状和尺寸的零件。
2. 弯曲:将板材或带材弯曲成所需形状和尺寸的零件。
3. 拉伸:将板材或带材拉伸成所需形状和尺寸的零件。
4. 压印:在材料表面压制出花纹或图案。
5. 冲孔:在材料上冲出孔洞。
6. 翻边:将材料边缘翻起,形成特定的形状。
四、设备冲压型工艺的设备主要包括以下几种:1. 冲压机:用于施加压力,使材料产生塑性变形或分离。
2. 模具:用于形成所需形状和尺寸的零件。
3. 辅助设备:如送料装置、送料机、卸料装置等,用于辅助冲压过程。
五、模具模具是冲压型工艺中的关键部件,其质量直接影响冲压产品的质量和效率。
模具主要由以下几部分组成:1. 模具本体:包括上模和下模,用于形成所需形状和尺寸的零件。
2. 导向装置:保证模具在冲压过程中的准确导向。
3. 排料装置:用于将冲压好的零件从模具中取出。
4. 辅助装置:如压边装置、顶杆装置等,用于辅助冲压过程。
六、应用领域冲压型工艺在各个行业都有广泛的应用,以下列举几个典型应用领域:1. 汽车制造:汽车车身、发动机盖、车门等零部件的冲压加工。
冲压件工艺分析工艺方案及模具结构...

⒈ 冲压件工艺分析⒉ 工艺方案及模具结构类型⒊排样设计4.冲压力与压力中心计算5.工作零件刃口尺寸计算落料部分以落料凹模为基准计算 ,落料凸模按间隙值配制;冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。
既以落料凹模、冲孔凸模为基准,凸凹模按间隙值配制。
刃口尺寸计算见表1。
表 1 刃口尺寸计算6.工作零件结构尺寸7.其它模具零件结构尺寸根据倒装复合模形式特点 :凹模板尺寸并查标准JB/T-6743.1-94,确定其它模具模板尺寸列于表2:根据模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。
8.冲床选用根据总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。
其主要工艺参数如下:公称压力: 630KN滑块行程: 130mm行程次数: 50 次∕分最大闭合高度: 360mm连杆调节长度: 80mm工作台尺寸(前后×左右):480mm × 710mm 9.冲压工艺规程10.模具总装配图图 4 模具装配图11.模具零件图图 5 凸凹模图 6 冲孔凸模图 7 落料凹模板图 8 上模座板图 9 下模座板图 10 上垫板图 11 下垫板图 12 凸模固定板图 13 空心垫板图 14 推件块图 15 卸料板图 16 凸凹模固定板1.主要模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 ~ 64 HRC冲孔凸模加工工艺过程材料: T10A 硬度: 56 ~ 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 ~ 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 ~ 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 ~ 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 ~ 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料: HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC2.加工过程:详见素材资源库中的视频。
冲压件工艺分析

设 计 说 明 书1.冲件冲裁工艺性分析 (1)材料分析材料Q235普通碳素结构钢,由于含碳适中,综合性能较好,强度、塑性和焊接等性能得到较好配合,用途最广泛。
(2)结构分析零件结构简单、左右对称,对冲裁较为有利,(3)精度分析零件上有7个尺寸未标注了公差要求,应按照IT14查得公差为34.00-,2052.00-,R1043.00-,4∅3.00+,43.0012+∅,2*R6036.0- ,2415.0± 2.冲裁工艺方案的确定方案一:+先冲孔再落料。
采用单工序模生产。
方案二:冲孔-落 料 级 进 冲压。
采用 级 进 模 生产。
方案三:采用落料-冲孔同时进行的复合模生产。
方案一进入第二道工序会增大误差,达不到所需要求故不采用。
方案二制作复杂,成本高适用于大批量,小冲压件,而本工件尺寸轮廓大,若采用会增大模具尺寸故排除此方案。
方案三只需要一套模具,工件的精度和生产效率都能满足,模具制作成本不高。
故本方案用先冲孔后落料的方法。
模具结构形式的确定:因为倒装式复合模成形后工件留在上模,只需在上模 装 一副 推 件装置,故采用用倒装式复合模材料Q235 t=2一、 冲裁工艺计算 (一)凸、凹模刃口尺寸计算查表得Z min=0.246,Zmax=0.36, Z max-Z min=0.074.落料件 :3462.00-,2052.00-,R1043.00-. ,R6036.0- ,X=0.5 (3462.00-) : D A =(D max – x △)A0δ+=33.690.030+D T =( D A –Z min) 0T δ-= 33.44400.02- (2052.00-): D A =19.75025.00+ , D T =19.50402.00+(1043.00-):D A =9.68502.00+ , D T =9.439002.0-(R6036.0-) :D A =5.98202.00+ , D T =5.736002.0-冲孔件,4∅3.00+,43.0012+∅,3.0012+∅ : d T =(d min + x △) 0T δ-= 12.21500.02-dA = (d min + x△+ Z min) Aδ+=12.46102.0+4∅43 .0+: dT =4.1500.02-,dA=4.39602.0+孔中心距2415.0±LA=(Lmin+0.5△)±△/8= 25±0.0375排样分析零件形状,应采用单直排的排样方式,零件可能的排样方式有下图所示的两种。
冲压件工艺性分析与计算

冲压件工艺性分析与计算一.冲压件工艺性分析〔1〕材料分析08F是优质沸腾钢,强度低和硬度、塑性、韧性好,易于拉伸和冲裁成形。
〔2〕结构分析冲压件为外形为弧形和直边组成近似矩形的结构、有凸缘筒形浅拉深、冲三个圆孔的结构。
零件上有3个孔,其中最小孔径为5.5mm,大于冲裁最小孔径dmin ≥1.0t=1.2mm的要求。
另外,孔壁与制件直壁之间的最小距离满足L=3.475≥R+0.5t=1.6.的要求。
因此,该零件的结构满足冲裁拉深的要求。
〔3〕精度分析零件上有4个尺寸标注了公差要求,由公差表查得其公差要求都属于IT11~IT13,因此,一般冲裁能够满足零件的精度要求。
由以上分析可知,该零件能够用一般冲裁和拉深的加工方法制得。
二.冲压件工艺方案的确定〔1〕冲压方案完成此工件需要落料、拉深、冲孔三道工序。
因此能够提出以下5种加工方案分:方案一:先落料,再冲孔,后拉深。
采纳三套单工序模生产。
方案二:落料—拉深—冲孔复合冲压,采纳复合模生产。
方案三:冲孔—拉深—落料连续冲压,采纳级进模生产。
方案四:拉深—冲孔复合冲压,然后落料,采纳级进模生产。
方案五:落料—拉深复合冲压,然后冲孔。
采纳两套模生产。
〔2〕各工艺方案的特点分析方案一和方案五需要多套工序模,模具制造简单,修理方便,但生产成本较低,工件精度低,不适合大批量生产;方案二只需一副模具,冲压件的形状位置精度和尺寸精度易于保证,且生产效率高。
方案三和方案四的级进模,生产效率高,但模具制造复杂,调整修理苦恼,工件精度较低;〔3〕工艺方案的确定比较三个方案,采纳方案五生产更为合理。
尽管模具结构较其他方案复杂,但 由于零件的几何形状简单对称,模具制造并不困难。
因此,在本设计中,将采纳落料、拉深复合模的设计方案。
三.冲压工艺运算〔1〕凸、凹模刃口尺寸的运算依照零件形状特点,刃口尺寸运算采纳分开制造法。
落料件尺寸的运算,落料差不多运算公式为A 0max A )(δ+-=X ΔD D0min max 0min A T T T )()(δδ----=-=Z X ΔD Z D D尺寸44mm ,经查得该零件凸、凹模最小间隙Z min =0.126mm ,最大间隙Z max =0.180mm ;凸模制造公差m m 02.0T =δ,凹模制造公差m m 03.0A =δ。
冲压工艺及缺陷分析

冲压工艺及缺陷分析1. 引言冲压工艺是一种重要的金属加工方法,广泛应用于汽车制造、电子设备等行业。
本文将介绍冲压工艺的基本过程以及常见的缺陷分析方法。
2. 冲压工艺的基本过程冲压工艺是利用冲模将金属板材变形成所需形状的加工方法。
其基本过程包括以下几个步骤: - 设计冲模:根据零件的形状和要求,设计制作相应的冲模,包括上模、下模、导向柱等零部件。
- 材料准备:选择适当的板材素材,并进行切割、去毛刺等预处理,以确保材料的质量。
- 模具安装:将冲模安装在冲床上,并调整冲床的参数,如冲程、冲频、压力等。
- 冲压加工:通过冲床的上冲下退运动,将冲模与板材一起放置在冲床上,在一定压力下进行冲击,使板材发生塑性变形,最终得到所需形状的零件。
- 零件处理:取出冲制好的零件,并进行表面处理、热处理等后续工艺,以提高零件的质量和性能。
3. 冲压工艺的常见缺陷冲压工艺可能会产生一些常见的缺陷,下面列举几种常见的缺陷及其原因和解决方法。
3.1 断裂断裂是指零件在冲压过程中发生裂纹或破裂。
常见的原因有:- 材料强度不足:材料的强度不满足冲压加工的要求,容易在加工过程中发生断裂。
- 冲模设计不合理:冲模的设计不合理,可能导致局部应力过大,造成零件断裂。
解决方法包括选择合适的材料、优化冲模设计和控制冲压参数等。
3.2 翘曲翘曲是指零件在冲压过程中出现弯曲或变形。
常见的原因有:- 冲床力度不均:冲床在冲击过程中施加的力度不均匀,导致零件局部受力过大而发生翘曲。
- 材料厚度不均匀:材料的厚度不均匀,同样会导致零件在冲压过程中出现变形。
解决方法包括优化冲床参数、选择合适的材料、控制材料的厚度等。
3.3 齿轮错误齿轮错误是指冲制的齿轮与设计要求不符。
常见的原因有: - 冲模设计错误:冲模的设计不准确,造成齿轮形状不符合要求。
- 磨损严重:冲模磨损严重,导致冲制的齿轮形状错误。
解决方法包括优化冲模设计、合理选择冲模材料、及时更换磨损严重的冲模等。
冲压件工艺性分析讲解

冲压件工艺性分析讲解1.材料选择:在冲压件的设计和生产中,材料的选择是至关重要的。
要考虑到冲压件的使用环境和要求,选择适合的材料,如钢板、铝板等。
同时还要考虑材料的可加工性和成本等因素。
2.设计分析:在冲压件的设计过程中,需要进行一系列的分析,如强度分析、变形分析和刚度分析等。
通过这些分析,可以评估冲压件是否满足工作条件和使用要求,并对设计做出相应的改进。
3.成型分析:成型分析是指对冲压件的成型过程进行分析。
通过对冲压件的形状、尺寸和工艺参数进行分析,可以确定合理的成型方案,如冲床模具的设计和工艺参数的选择等。
4.可制造性评估:通过对冲压件的设计和生产工艺的评估,确定其可制造性。
可以评估冲压件的加工难度、工艺性能和成本等因素,从而为冲压件的生产提供指导。
1.数值模拟:利用有限元分析等数值模拟方法,对冲压件的成形过程进行模拟和分析。
通过数值模拟,可以提前发现和解决可能出现的问题,优化成形方案和减少试验成本。
2.试车实验:在冲压件生产过程中,进行试车实验,对冲压件的成形性能进行测试和评估。
通过试车实验,可以验证设计和成形参数的合理性,并对冲压件的质量和性能进行评估。
3.工艺设备评价:评估冲压件的生产工艺和设备的可行性和可靠性。
通过评估工艺设备的技术参数和性能,选择适合的设备和工艺,确保冲压件的生产顺利进行。
4.成本分析:对冲压件的生产成本进行分析和评估。
通过对材料、设备、工艺和劳动力等成本的计算和比较,确定生产成本的构成和控制方案,提高生产效率和降低成本。
冲压件工艺性分析的目的是为了确保产品的质量和生产效率。
通过对冲压件的设计和生产过程进行分析和评估,可以发现和解决潜在的问题,优化冲压板的工艺设计和生产流程,提高产品的质量和生产效率。
同时,工艺性分析还可以为产品的质量控制和工艺改进提供参考和依据。
综上所述,冲压件工艺性分析是冲压件生产过程中不可或缺的环节。
通过对材料、设计、成型和成本等多个方面的分析和评估,可以确保冲压件的质量和生产效率。
冲压件工艺可行性分析

冲压件工艺可行性分析冲压件工艺可行性分析是针对某一具体冲压件的制造工艺进行分析和评估,以确定该工艺是否适用于生产该零件。
以下将从原材料选择、工艺流程、设备选择和经济效益等方面进行分析。
首先,原材料选择是冲压件工艺可行性分析的重要方面之一。
原材料的选择直接影响到冲压件的成型质量和成本。
一般来说,常见的冲压件材料有钢板、铝板、不锈钢板等。
在选择原材料时,需要考虑到零件的使用环境、力学性能要求以及成本等因素。
其次,工艺流程是冲压件工艺可行性分析的关键环节之一。
工艺流程包括模具设计、冲压工艺参数确定、设备选择等。
模具设计是确保冲压件精度和质量稳定的重要环节,需要综合考虑零件的形状复杂程度、材料特性等因素。
冲压工艺参数的确定需要考虑到冲头形状、冲头尺寸、冲压速度等因素。
设备选择包括冲压机床、模具等设备的选择,需要考虑到工件尺寸、工艺要求以及生产能力等因素。
第三,设备选择是冲压件工艺可行性分析的另一个重要方面。
设备的选择需要综合考虑冲压件的形状、尺寸、材料和生产数量等因素。
一般来说,小型冲压件可采用手动冲床或单点冲压机进行生产,而大型冲压件则需要采用大型冲床或数控冲床进行生产。
设备的选择与工艺流程密切相关,需要确保设备能够满足工艺流程的要求,保证冲压件的成型质量和生产效率。
最后,经济效益是冲压件工艺可行性分析的评估指标之一。
经济效益包括原材料成本、设备投资、生产效率等因素。
通过分析成本和效益之间的关系,可以评估冲压件工艺的可行性。
同时,还需要考虑市场需求和竞争情况,确保冲压件工艺在市场上有一定的竞争优势。
综上所述,冲压件工艺可行性分析需要考虑原材料选择、工艺流程、设备选择和经济效益等多个方面。
只有在综合考虑了这些因素后,才能确定冲压件工艺的可行性,并为冲压件的生产提供有效的参考和指导。
冲压新工艺(3篇)

第1篇随着我国制造业的快速发展,冲压工艺在汽车、家电、电子等行业中的应用越来越广泛。
传统的冲压工艺在满足产品性能和品质要求的同时,也存在一定的局限性,如能耗高、生产效率低、产品精度不足等。
为了推动制造业高质量发展,提升我国制造业的竞争力,冲压新工艺应运而生。
本文将从冲压新工艺的背景、关键技术、应用领域及发展趋势等方面进行探讨。
一、冲压新工艺的背景1. 传统冲压工艺的局限性传统冲压工艺主要依靠人力操作,设备较为简单,生产效率低,能耗高,且产品精度和一致性难以保证。
随着市场竞争的加剧,传统冲压工艺已无法满足现代制造业的需求。
2. 制造业高质量发展的需求为了提升我国制造业的竞争力,实现高质量发展,迫切需要提高生产效率、降低能耗、提高产品精度和一致性。
冲压新工艺的出现,为制造业提供了新的解决方案。
二、冲压新工艺的关键技术1. 智能化控制系统智能化控制系统是冲压新工艺的核心技术之一,通过引入PLC、工控机等智能设备,实现冲压过程的自动化、智能化。
智能化控制系统具有以下特点:(1)实时监控:对冲压过程中的各项参数进行实时监控,确保生产过程的稳定性和安全性。
(2)故障诊断:对设备故障进行实时诊断,提高设备运行效率。
(3)工艺优化:根据实际生产情况,优化工艺参数,提高产品精度和一致性。
2. 高精度模具技术高精度模具是冲压新工艺的关键,通过采用CNC加工、电火花加工等先进加工技术,实现模具的高精度制造。
高精度模具具有以下特点:(1)精度高:满足产品尺寸精度和形状精度要求。
(2)耐磨性:延长模具使用寿命。
(3)一致性:提高产品的一致性。
3. 精密检测技术精密检测技术在冲压新工艺中扮演着重要角色,通过引入高精度测量设备,如三坐标测量机、光学投影仪等,对产品进行全方位检测,确保产品质量。
精密检测技术具有以下特点:(1)高精度:满足产品精度要求。
(2)高效:提高检测效率。
(3)自动化:实现检测过程的自动化。
4. 绿色环保技术绿色环保技术是冲压新工艺的重要组成部分,通过优化工艺流程、降低能耗、减少废弃物排放,实现生产过程的绿色环保。
冲压件工艺过程设计要点分析

命 。每 一 种 材 料 都 有 自 己 的机械性能和化学成分以及与冲压性能密 切相关的特征性能, 因此一个冲压件能否顺 利高质量地完成, 直接取决于板料的冲压性 能, 所以有必要根据冲压变形的特点与要 求, 正确选择原材料。为使制件经济合理, 在 材料能满足其冲压性能的情况下尽量用廉 价材料代替贵重材料。
的城市垃圾和污泥, 收获阶段不许用人粪尿
和生物肥, 禁止使用硝态氮肥, 测土配方, 保
过 程 中 , 应 考 虑 蔬 菜 的 种 类 、栽 培 季 节 和 气
追肥。
持土壤肥力平衡。
候条件等, 掌握合理的化肥用量, 确保硝酸
2 、茄 果 类 蔬 菜 以 有 机 肥 为 主 , 重 施
(1) 施足基肥。保证施腐熟的有机肥
( 2 ) 合理 追 肥 。 每6 6 7 m2可 追 施 腐 熟 人
追施速效碳酸氢铵2 0  ̄3 0 k g / 6 6 7 m2或尿素
( 2 ) 合理 追 肥 。 每6 6 7 m2可 追 施 腐 熟 人
粪尿1 0 0 0 k g/ 6 6 7 m2或尿素1 0 k g/ 6 6 7 m2。禁
1 0 k g / 6 6 7 m2。禁止施用有害城市垃圾和污
5 0 k g/ 6 6 7 m2, 硫酸钾4 0 ̄6 0 k g/ 6 6 7 m2或 三
6 6 7 m2或三元素复合肥1 0 0 k g / 6 6 7 m2。
素 复 合 肥 ( 或 尿 素 ) 1 0 k g / 6 6 7 m2; 后 期 适 当
元素复合肥1 0 0 k g / 6 6 7 m2。
商丘职业技术学院 蒋桂芝 张艳玲
""""""""""""""""""""""""""""""""""""""""""""""
冲压件的工艺分析与计算

广东工业大学华立学院课程设计(论文)一、课程设计(论文)的内容1.冲压件的工艺分析与计算1.1 工艺分析产品零件图如下所示图1-1-1 产品零件外形1)此工件只有落料和冲孔两个工序。
工件结构相对简单,有2个Φ10的孔,孔与孔,孔与边缘之间的最小C距离满足C>1.5t要求,最小壁厚为7mm,尺寸精度较低,普通冲裁完全能满足要求。
2)正方形部分清角(不带圆角R),异形凸模加工困难,且容易折断,所以应分步冲裁;正方形部分有尖叫,查表夹角部分应设计R0.4。
3)冲裁件质量是指断面状况、尺寸精度和形状误差。
断面状况尽可能垂直、光洁、毛刺小,尺寸精度应该保证在图纸规定的公差范围之内,零件外形应该满足图纸要求,表面尽可能平直,即拱弯小。
本产品在断面粗糙度和毛刺高度没有严格要求,所以要模具达到一定要求,冲裁件的断面质量可以保证。
4) 本产品的材料为10钢(普通碳素钢,未退火),具有良好的冲压性能,适合冲裁,抗剪强度为255~333 t/MPa,抗拉强度为294~432 бb/MPa,屈服强度为206 бs/MPa,可见产品材料性能符合冲压加工要求。
5)产品批量为大批量,很适合采用冲压加工,最后采用连续模或复合模,加上自动送料装置,会提高生产率。
经上述分析,该零件的尺寸精度能够在冲裁加工中得到保证孔落料级进冲裁模进行加工。
1.2 冲裁工艺方案的确定止动片冲裁工艺过程包括落料、冲孔两个基本工序,可有以下三种工艺方案:方案一:先冲孔,后落料。
特点:结构简单,但需要两道工序两副模具,成本高生产效率低,难以满足大批量生产的要求。
方案二:落料—冲孔复合冲模,采用复合模生产。
特点:只需要一副模具,工件精度及生产效率都较高,工件最小壁厚为7mm,模具强度较好,但模具制造比较复杂,调整维修较麻烦。
方案三:冲孔—落料级进冲模,采用级进模生产。
特点:也只需要一副模具,生产效率高,操作方便,但是制造精度不如复合模,模具制造比较复杂,调整维修较麻烦。
冲压工件的工艺分析及设计

冲压工件的工艺分析:工件名称:视频黑白监示器定位脚生产批量:大批量材料:硅青铜Qsi3-1y-0.5材料硅青铜Qsi3-1y-0.5的力学性能见下表表1工件图如图1所示图1一般对于这样的工件通常采用先冲孔、落料,再弯曲的加工方法。
由于该工件的生产批量较大,如果把三道工序按三个工步分开用级进模加工,并采用自动送料装置,这样就可以大大提高工作效率,并减少工作量,节约能源,降低成本,而且可以避免传统的加工方法中须将手伸入模具的问题,对保护操作者安全也很有利。
工件在弯曲线附近有预先冲出的孔ø7和ø3,在弯曲后由于弯曲时材料的流动,会使原来的孔变形。
为了避免出现这种情况,必须使这些孔在变形区以外的部位。
即当t<2mm时,l t由下图知图2因为l=3.5mm>0.5=tl=4.5mm>0.5=t所以孔的分布在变形区以外,弯曲时孔不会发生变形。
对于弯曲的回弹,可以用减小间隙的方法来避免或减小回弹。
该冲压工件的形状较为简单且对称,弯曲部分有R=0.5mm的圆角过度。
除尺寸6-0.2,15.5±0.1有精度要求外,其余尺寸精度要求不高。
材料为Qsi3-1y-0.5硅青铜,其冲压性能较好,故该工件用冲孔、落料、弯曲的级进模。
级进模具有以下特点:1、级进模是多工序冲摸。
在一副模具内,可以包括冲裁、弯曲、成形和拉深等多种多道工序,具有比复合模更高的劳动生产效率。
2、级进模具有操作安全这样一个显著特点,因为手不必进入危险区域。
3、因为工序可以分散,不必集中在一个工位,不存在复合模“最小壁厚”的问题,因而模具强度较高,寿命较长。
4、级进模易于自动化,包括自动送料,自动出件(料),自动叠铆。
5、级进模工件和废料均往下漏,因而可以采用高速压力机生产。
6、使用级进模可以减少压力机,车间面积,半制品运输及仓库面积。
7、级进模较难保持内、外形相对位置的一致性,其原因是内、外形是逐次冲出的,每次冲压都有定位误差。
冲压件工艺性(3篇)

第1篇一、引言冲压件是机械制造领域中广泛使用的一种零件,其生产工艺性对产品的质量和成本有着重要的影响。
本文将围绕冲压件工艺性展开讨论,分析其特点、影响因素及优化措施。
二、冲压件工艺性特点1. 高精度:冲压件具有很高的尺寸精度和形状精度,可实现复杂形状的零件制造。
2. 高效率:冲压工艺自动化程度高,生产效率高,可实现大批量生产。
3. 低成本:冲压件生产过程中,材料利用率高,加工设备简单,降低了生产成本。
4. 易于实现多样化:冲压件可加工成各种形状和尺寸,适应性强。
5. 易于实现表面处理:冲压件表面光滑,易于进行表面处理,如镀锌、喷漆等。
三、冲压件工艺性影响因素1. 材料性能:材料的选择对冲压件的工艺性有很大影响。
常用的冲压材料有低碳钢、合金钢、不锈钢等。
不同材料具有不同的强度、塑性和硬度,需根据产品要求选择合适的材料。
2. 冲压模具:模具是冲压件生产的关键,其设计、制造和选用对冲压件的工艺性有直接影响。
模具的精度、刚度和磨损程度都会影响冲压件的尺寸精度和形状精度。
3. 冲压设备:冲压设备包括压力机、模具安装设备等。
设备的性能、精度和稳定性对冲压件的工艺性有重要影响。
4. 工艺参数:冲压工艺参数包括冲压速度、压力、温度等。
合理的工艺参数可以保证冲压件的尺寸精度、形状精度和表面质量。
5. 操作人员技能:操作人员的技能水平直接影响冲压件的生产质量和效率。
四、冲压件工艺性优化措施1. 优化材料选择:根据产品要求,选择合适的材料,提高材料的塑性和可冲压性。
2. 优化模具设计:采用先进的模具设计方法,提高模具的精度和寿命。
合理设计模具结构,降低生产成本。
3. 选用高性能冲压设备:提高设备的性能、精度和稳定性,确保冲压件的质量。
4. 优化工艺参数:根据产品要求,合理设置冲压速度、压力和温度等工艺参数,保证冲压件的尺寸精度、形状精度和表面质量。
5. 提高操作人员技能:加强操作人员培训,提高其技能水平,确保生产过程中的产品质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冲压件工艺分析题目:卡板冲孔落料复合模院(系):湖南省机械工业技术学机械系班别:技师08-1班专业:模具设计与制造学号:姓名:陈锦标指导老师:戴乐日期:2011年10月7日目录绪论。
4零件的工艺性分析。
10冲压模具总体结构设计。
11冲压模具的工艺与设计计算。
11模具的总装图与零件图。
16压力机行程的校核。
25模具的工作原理。
26个人总结。
26参考文献。
27摘要冲压模具在实际工业中应用广泛。
在传统的工业生产中工人生产的劳动强度大、劳动量大,严重影响生产率的提高。
随着当今科技发展,工业生产中模具的使用已经越来越引起人们的重视,而被大量应用到工业生产中来。
冲压模具的自动送料及其一些复合型的冲裁模技术也投入到实际的生产中来,冲压模具可以大大提高劳动的生产率,减轻工人负担,具有重要的技术进步意义和经济价值。
一、绪论冲压的概念、特点及应用冲压是利用安装在冲压设备(主要是压力机)上的模具对材料施加压力,使其产生分离或塑性变形,从而获得所需零件(俗称冲压或冲压件)的一种压力加工方法。
冲压通常是在常温下对材料进行冷变形加工,且主要采用板料来加工成所需零件,所以也叫冷冲压或板料冲压。
冲压是材料压力加工或塑性加工的主要方法之一,隶属于材料成型工程术。
冲压所使用的模具称为冲压模具,简称冲模。
冲模是将材料(金属或非金属)批量加工成所需冲件的专用工具。
冲模在冲压中至关重要,没有符合要求的冲模,批量冲压生产就难以进行;没有先进的冲模,先进的冲压工艺就无法实现。
冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素,只有它们相互结合才能得出冲压件。
与机械加工及塑性加工的其它方法相比,冲压加工无论在技术方面还是经济方面都具有许多独特的优点。
主要表现如下。
(1) 冲压加工的生产效率高,且操作方便,易于实现机械化与自动化。
这是因为冲压是依靠冲模和冲压设备来完成加工,普通压力机的行程次数为每分钟可达几十次,高速压力要每分钟可达数百次甚至千次以上,而且每次冲压行程就可能得到一个冲件。
(2)冲压时由于模具保证了冲压件的尺寸与形状精度,且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。
(3)冲压可加工出尺寸范围较大、形状较复杂的零件,如小到钟表的秒表,大到汽车纵梁、覆盖件等,加上冲压时材料的冷变形硬化效应,冲压的强度和刚度均较高。
(4)冲压一般没有切屑碎料生成,材料的消耗较少,且不需其它加热设备,因而是一种省料,节能的加工方法,冲压件的成本较低。
但是,冲压加工所使用的模具一般具有专用性,有时一个复杂零件需要数套模具才能加工成形,且模具制造的精度高,技术要求高,是技术密集形产品。
所以,只有在冲压件生产批量较大的情况下,冲压加工的优点才能充分体现,从而获得较好的经济效益。
冲压地、在现代工业生产中,尤其是大批量生产中应用十分广泛。
相当多的工业部门越来越多地采用冲压法加工产品零部件,如汽车、农机、仪器、仪表、电子、航空、航天、家电及轻工等行业。
在这些工业部门中,冲压件所占的比重都相当的大,少则60%以上,多则90%以上。
不少过去用锻造=铸造和切削加工方法制造的零件,现在大多数也被质量轻、刚度好的冲压件所代替。
因此可以说,如果生产中不谅采用冲压工艺,许多工业部门要提高生产效率和产品质量、降低生产成本、快速进行产品更新换代等都是难以实现的。
1.2 冲压技术的现状及发展方向随着科学技术的不断进步和工业生产的迅速发展,许多新技术、新工艺、新设备、新材料不断涌现,因而促进了冲压技术的不断革新和发展。
其主要表现和发展方向如下。
(1).冲压成形理论及冲压工艺方面冲压成形理论的研究是提高冲压技术的基础。
目前,国内外对冲压成形理论的研究非常重视,在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。
特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善,近年来国内外已开始应用塑性成形过程的计算机模拟技术,即利用有限元(FEM)等有值分析方法模拟金属的塑性成形过程,根据分析结果,设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题,并通过在计算机上选择修改相关参数,可实现工艺及模具的优化设计。
这样既节省了昂贵的试模费用,也缩短了制模具周期。
研究推广能提高生产率及产品质量、降低成本和扩大冲压工艺应用范围的各种压新工艺,也是冲压技术的发展方向之一。
目前,国内外相继涌现出精密冲压工艺、软模成形工艺、高能高速成形工艺及无模多点成形工艺等精密、高效、经济的冲压新工艺。
其中,精密冲裁是提高冲裁件质量的有效方法,它扩大了冲压加工范围,目前精密冲裁加工零件的厚度可达25mm,精度可达IT16~17级;用液体、橡胶、聚氨酯等作柔性凸模或凹模的软模成形工艺,能加工出用普通加工方法难以加工的材料和复杂形状的零件,在特定生产条件下具有明显的经济效果;采用爆炸等高能效成形方法对于加工各种尺寸在、形状复杂、批量小、强度高和精度要求较高的板料零件,具有很重要的实用意义;利用金属材料的超塑性进行超塑成形,可以用一次成形代替多道普通的冲压成形工序,这对于加工形状复杂和大型板料零件具有突出的优越性;无模多点成形工序是用高度可调的凸模群体代替传统模具进行板料曲面成形的一种先进技术,我国已自主设计制造了具有国际领先水平的无模多点成形设备,解决了多点压机成形法,从而可随意改变变形路径与受力状态,提高了材料的成形极限,同时利用反复成形技术可消除材料内残余应力,实现无回弹成形。
无模多点成形系统以CAD/CAM/CAE技术为主要手段,能快速经济地实现三维曲面的自动化成形。
(2) 冲压设备和冲压生产自动化方面性能良好的冲压设备是提高冲压生产技术水平的基本条件,高精度、高寿命、高效率的冲模需要高精度、高自动化的冲压设备相匹配。
为了满足大批量高速生产的需要,目前冲压设备也由单工位、单功能、低速压力机朝着多工位、多功能、高速和数控方向发展,加之机械乃至机器人的大量使用,使冲压生产效率得到大幅度提高,各式各样的冲压自动线和高速自动压力机纷纷投入使用。
如在数控四边折弯机中送入板料毛坯后,在计算机程序控制下便可依次完成四边弯曲,从而大幅度提高精度和生产率;在高速自动压力机上冲压电机定转子冲片时,一分钟可冲几百片,并能自动叠成定、转子铁芯,生产效率比普通压力机提高几十倍,材料利用率高达97%;公称压力为250KN的高速压力机的滑块行程次数已达2000次/min以上。
在多功能压力机方面,日本田公司生产的2000KN“冲压中心”采用CNC控制,只需5min时间就可完成自动换模、换料和调整工艺参数等工作;美国惠特尼公司生产的CNC金属板材加工中心,在相同的时间内,加工冲压件的数量为普通压力机的4~10倍,并能进行冲孔、分段冲裁、弯曲和拉深等多种作业。
近年来,为了适应市场的激烈竞争,对产品质量的要求越来越高,且其更新换代的周期大为缩短。
冲压生产为适应这一新的要求,开发了多种适合不同批量生产的工艺、设备和模具。
其中,无需设计专用模具、性能先进的转塔数控多工位压力机、激光切割和成形机、CNC万能折弯机等新设备已投入使用。
特别是近几年来在国外已经发展起来、国内亦开始使用的冲压柔性制造单元(FMC)和冲压柔性制造系统(FMS)代表了冲压生产新的发展趋势。
FMS系统以数控冲压设备为主体,包括板料、模具、冲压件分类存放系统、自动上料与下料系统,生产过程完全由计算机控制,车间实现24小时无人控制生产。
同时,根据不同使用要求,可以完成各种冲压工序,甚至焊接、装配等工序,更换新产品方便迅速,冲压件精度也高。
(3)冲压标准化及专业化生产方面模具的标准化及专业化生产,已得到模具行业和广泛重视。
因为冲模属单件小批量生产,冲模零件既具的一定的复杂性和精密性,又具有一定的结构典型性。
因此,只有实现了冲模的标准化,才能使冲模和冲模零件的生产实现专业化、商品化,从而降低模具的成本,提高模具的质量和缩短制造周期。
目前,国外先进工业国家模具标准化生产程度已达70%~80%,模具厂只需设计制造工作零件,大部分模具零件均从标准件厂购买,使生产率大幅度提高。
模具制造厂专业化程度越不定期越高,分工越来越细,如目前有模架厂、顶杆厂、热处理厂等,甚至某些模具厂仅专业化制造某类产品的冲裁模或弯曲模,这样更有利于制造水平的提高和制造周期的缩短。
我国冲模标准化与专业化生产近年来也有较大发展,除反映在标准件专业化生产厂家有较多增加外,标准件品种也有扩展,精度亦有提高。
但总体情况还满足不了模具工业发展的要求,主要体现在标准化程度还不高(一般在40%以下),标准件的品种和规格较少,大多数标准件厂家未形成规模化生产,标准件质量也还存在较多问题。
另外,标准件生产的销售、供货、服务等都还有待于进一步提高。
设计要求:设计该零件的冲裁模冲压件图如右图所示:表1材料:Q235厚度:t=1.5mm生产批量:中批量未标注公差:按IT14级确定。
二、零件的工艺性分析.2.1、冲压件工艺分析材料:Q235是碳素结构钢,适用于一般结构件和工程金属构件2.2 冲裁件的精度与粗糙度冲裁件的经济公差等级不高于IT14级,一般落料公差等级最好低于IT10级,冲孔件公差等级最好低于IT9级,由表1可得落料公差,冲孔公差分别为0.43,0.52而冲件落料公差,最高精度冲孔公差分别为0.52,0.62。
因此可用于一般精度的冲裁,普通冲裁可以达到要求. 由于冲裁件没有断面粗糙度的要求,我们不必考虑.2.3冲裁件的材料由表1可知材料为Q235,抗拉强度 =375~460之间,Q235的钢塑性较好,有一定的强度,冲裁性较好,适用于普通冲裁加工。
2.4确定工艺方案.该冲裁件包括落料和冲孔两个基本工序,可采用的冲裁方案有单工序冲裁,复合冲裁和级进冲裁三种.零件属于中批量生产,因此采用单工序须要模具数量较多,生产率低,所用费用也高,不合理;若采用符合模,可以得出冲件的精度和平整度,生产率较高,所需费用也不高。
若采用级进模冲裁模,生产率高操作方便,但误差较大,对于此冲件不合理。
通过以上分析得出该零件采用冲孔落复合模。
三、冲压模具总体结构设计3.1模具类型根据零件的冲裁工艺方案,采用复合冲裁模.3.2 操作与定位方式零件中批量生产,安排生产可采用手工送料方式能够达到批量生产,且能降低模具成本,因此采用手工送料方式. 保证孔的精度及较好的定位,宜采用导料板导向,导正销导正。
3.3卸料与出件方式由表1分析得知此工件不是很大,外形规则,但厚度较小,因此采用刚性与弹性卸料方式。
对于废料为了操作方便,可采取直接从凹模洞口直接掉出3.4模架类型冲件尺寸较小,厚度较薄。
模架的采用根据所选冲压设备查国家标准手册确定,上下模板尺寸50257⨯。
