零件尺寸的检测
简述零件尺寸的测量方法

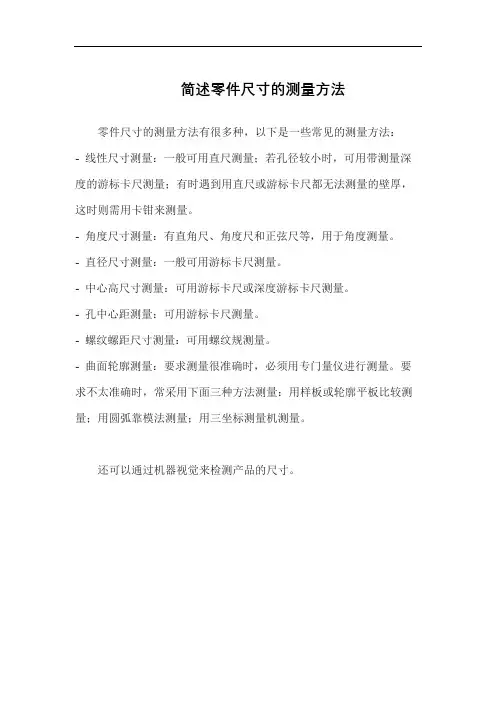

简述零件尺寸的测量方法
零件尺寸的测量方法有很多种，以下是一些常见的测量方法：- 线性尺寸测量：一般可用直尺测量；若孔径较小时，可用带测量深度的游标卡尺测量；有时遇到用直尺或游标卡尺都无法测量的壁厚，这时则需用卡钳来测量。
- 角度尺寸测量：有直角尺、角度尺和正弦尺等，用于角度测量。
- 直径尺寸测量：一般可用游标卡尺测量。
- 中心高尺寸测量：可用游标卡尺或深度游标卡尺测量。
- 孔中心距测量：可用游标卡尺测量。
- 螺纹螺距尺寸测量：可用螺纹规测量。
- 曲面轮廓测量：要求测量很准确时，必须用专门量仪进行测量。
要求不太准确时，常采用下面三种方法测量：用样板或轮廓平板比较测量；用圆弧靠模法测量；用三坐标测量机测量。
还可以通过机器视觉来检测产品的尺寸。
尺寸公差配合与检测
测量仪器
三坐标测量机
利用三维坐标测量原理，可对工件进行快速、准确的测量，适用于复杂形状和 大型工件的测量。
影像测量仪
利用光学原理，将工件放大后投影到屏幕上，通过测量工具进行测量，适用于 测量复杂形状和较小尺寸的工件。
05
尺寸公差检测案例分析
轴类零件的公差检测
• 总结词：轴类零件的尺寸公差检测是确保其功能和性能的关键环节。 • 详细描述：轴类零件的尺寸公差检测通常采用测量工具，如卡尺、千分
间接测量法适用于一些无法直接测量 的尺寸，如内孔深度、角度等。这种 方法需要设计专用的测量装置，计算 过程也较为复杂。
比较测量法
比较测量法是通过将标准件与被测件进行比较，从而确定被测件尺寸是否符合要 求的方法。
比较测量法适用于批量生产中的质量控制，可以通过比较标准件和被测件的尺寸 差异，快速判断被测件的精度等级。这种方法需要标准件具有高精度和高稳定性 。
孔类零件的公差检测
• 总结词：孔类零件的尺寸公差检测是确保其与轴类零件配合精度的重要环节。 • 详细描述：孔类零件的尺寸公差检测通常采用内径千分尺、内径卡尺等测量工具，对孔的直径、圆度、圆柱度
等参数进行测量，以确保其满足设计要求和工艺标准。 • 总结词：孔类零件的公差检测需要考虑其与轴类零件的配合精度。 • 详细描述：在孔类零件的公差检测过程中，需要考虑其与轴类零件的配合精度，如间隙配合、过渡配合和过盈
机械零件尺寸的检测与验收
［１］ 几何精度设计手册． 北京． 中国计量出版社 ［２］ 互换性与测量技术基础．王伯平主编．北京．机械工业出版社，
２００４ ． ４ ［３］ 光滑工件尺寸与验收． 于风云． 机械设计与制造，２００５．１０ ［４］ ＧＢ／Ｔ３１７７—１９９７ 中 华 人 民 共 和 国 国 家 标 准《光 滑 工 件 尺 寸
（２）测 量 成 本 ：在 保 证 测 量 准 确 度 的 前 提 下 ，应 考 虑 测 量 器 具 的 价 格 、使 用 寿 命 、检 定 修 理 时 间 、对 操 作 人 员 技 术 熟 练 程 度 的 要 求 等 ，选 用 价 格 较 低 、操 作 方 便 、维 护 保养容易、操作培 训 费 用 少 的 测 量 器 具 ，尽 量 降 低 测 量 成 本。
测量器具的选择原则是：综合考虑量具的技术指 标和经济指标，在保证工件性能质量的前提下，综合考 虑 加 工 和 检 验 的 经 济 性 。同 时 综 合 考 虑 以 下 几 方 面 的 因 素：
（１）测 量 精 度 ：所 选 的 测 量 器 具 的 精 度 指 标 必 须 满 足 被 测 对 象 的 精 度 要 求 ，才 能 保 证 测 量 的 准 确 度 。被 测 对 象 的 精 度 要 求 主 要 由 其 公 差 的 大 小 来 体 现 。公 差 值 越 大 ，对 测量的精度 要求就越低；公差越小，对测量的精度要求就 越 高 。一 般 情 况 下 ，所 选 测 量 器 具 的 测 量 不 确 定 度 只 能 占 被测零件尺寸公差 的 １／１０ ～１／３，精 度 低 时 取 １／１０，精 度 高 时取 １／３。
式中 Ｌ—— —对已定系统误差进行修正后的测量值； Ｕ—— — 测 量 的 总 不 确 定 度 。
因此，如果只根据测量结果是否超出图样给定的 极限尺寸来判断其合格性，有可能会造成误收或误废。 为 了 保 证 产 品 质 量 ，国 家 标 准 ＧＢ／Ｔ ３１７７ — １９９７《光 滑 工 件 尺 寸 的 检 验》规 定 的 检 验 原 则 是 ，所 采 用 的 验 收 方 法 应只接收位于规定的尺寸极限之内的工件，位于规定 的尺寸极限之外的工件应拒收。为此需要根据被测件 的精度高低和相应的极限尺寸，重新确定测量结果的
零件尺寸的测量与检测
零件尺寸的测量与检测摘要：在零件加工的过程中，为了掌握加工零件的尺寸大小、精度,都要对各种尺寸参数进行测量，获得测量结果，并以之作为分析判断和决策的依据。
传统的测量方法多是接触型的测量方法，不仅效率低而且容易损伤被测物。
伴随视觉技术和激光技术的发展，基于现代视觉技术的几何特征测量已成为高速生产系统中快速、准确、全面的对产品几何尺寸控制的新方向。
在产品开发中，测量技术的作用显得日益重要。
目前在精密计量检测领域，测量精度已从原来的微米量级发展到纳米量级，对更微细加工形状的检测也受到更多关注。
不但对产品的精度质量如形状尺寸、表面粗糙度、圆度等提出了更高的检测要求，而且用于验证加工机床本身精度的各种检测技术也在不断进步。
关键词：零件、尺寸、测量一、零件尺寸的测量（一）用人工仪器测量。
随着精密机械工件、小零件、电子元器件的需求市场需求量不断攀升，但是令各大厂商头痛的是落后的质检方式和极低的检测效率，无法保证按时按质交货。
人工用仪器一边测量一边记录数据。
主流的机械零件尺寸测量方法还是人工用测量仪器一边测量一边记录数据。
这种方法由于人工读数所带来的误差比较大、效率非常低;而且当数据量大时,无法对数据的及时处理及误差分析。
统的测量方法大都使用手工测量，操作麻烦，人为影响尺寸精度的可能性很高。
（二）信息化仪器的应用。
随着科学技术的进步，测量的自动化程度也随之提高，以尺寸的获得、转换、显示为主要的机电测量技术也日益完善。
检测仪器数字化是当前及未来仪器的普遍趋势。
信息化就是用各种技术工具与方法代替人工来完成测量、分析、判断和控制工作。
一个自动化系统通常由多个环节组成，分别完成信息获取、信息转换、传送和执行等功能，在实现自动化的工程中，信息的获取和转换是极其重要的组成环节。
目前很多测量仪器都配串口，通过对具有数据接口的测量仪器配置数据分析仪，将使测量仪器的性能大大得到提高。
数据采集仪的主要作用是自动从测量仪器中获取测量数据，进行记录，分析计算，形成相应的各类图形，对测量结果进行自动判断.系统能及时、准确地对工件进行检测和误差分析.大幅度缩短测量工件和统计分析的时间,使操作者能够及时了解工艺系统的工作状态、加工误差的变化趋势及加工误差的影响因素,以便及时调整工艺系统,使加工误差的在线测量、实时分析得以实现。
零件尺寸的检测方式
13.2 计量器具的选择
13.3 光滑极限量规的设计
2020/7/3
13.1 概述
13.1.1 检测的两种方式
1. 采用普通计量器具 用有刻线的量具测量得到被测几何量的实际尺 寸；根据该尺寸是否超越零件极限尺寸，来判断尺寸 的合格性。如游标卡尺、千分尺、各种指示表和比较 仪等。 2. 采用极限量规 指没有刻线的专用测量工具，是按被测工件的两 个极限尺寸制造的，用它们与被测的孔与轴进行比较 。这种用于检验零件孔、轴的量规，成为光滑极限量 规。检验孔时，量规做成外尺寸形状，成为塞规；检 202验0/7/轴3 时，量规做成内尺寸形状，成为环规或卡规。
误收会影响产品质量， 误废会造成经济损失，为 防止误收并控制误废率， 更好地保证产品质量和降 低生产成本，必须正确地 确定验收极限和选择计量 器具。 2020/7/3
13.2 计量器具的选择
13.2.1 验收极限和安全裕度A
检验工件尺寸时判断合格与否的尺寸界限 。验收方案： 1.内缩方案 验收极限是从工件规定的最大和最小极限 尺寸分别向工件公差带内移动一个安全裕度A来确定。
偏向的一边，按单项内缩方式确定。
dmax A轴上验收极限来自公差带
下验收极限
Dma
x
上验收极限
孔
公
差
下验收极限
带
A
Dmin
dmin
4）对于非配合尺寸和一般公差的尺寸，其验收极限
2020/7/3
按不内缩方式确定。
13.2 计量器具的选择
13.2.2 计量器具的选择
1.计量器具选用的原则
1）被测件的结构特点：按被测工件的外形、位置、 和尺寸的大小及被测参数的特点来选择计量器具，使选 择的计量器具的测量范围能满足工件的要求。所选测量 器具的测量范围必须大于被测尺寸。对硬度低、材质软 、刚性差的零件，一般选取用非接触测量，如用光学投 影放大、气动、光电等原理的测量器具进行测量。
《机械测量技术》电子教案 项目二 尺寸公差及检测 任务1 使用游标卡尺检测零件尺寸
公称尺寸是图样规范确定的理想形状要素的尺寸，标准规定通过它应用上下偏差可算出极限尺寸的尺寸。通常是由图纸设计者给 予确定，用D和d表示（孔的公称尺寸用“D”表示；轴的公称尺寸用“d”表示）。如图2-1-4所示，φ10mm为轴的公称尺寸；φ20 为孔的公称尺寸。
项目二、尺寸公差及检测
任务1 使用游标卡尺检测零件尺寸
项目二 尺寸公差检测
任务ቤተ መጻሕፍቲ ባይዱ 使用游标卡尺检测零件尺寸
项目二、尺寸公差及检测
任务1 使用游标卡尺检测零件尺寸
知识目标： 1.了解尺寸、极限尺寸、偏差等基本概念； 2.掌握游标卡尺的结构及刻线原理； 3.掌握游标卡尺读数方法和使用方法；
技能目标： 1.能根据被测零件尺寸的技术要求，选择合适的 游标卡尺； 2.学会正确、规范使用游标卡尺对零件的外形、 内腔、深度及孔距等尺寸的测量，并对零件的合 格性进行判断。
项目二、尺寸公差及检测
任务1 使用游标卡尺检测零件尺寸
一、孔和轴
由定义获悉，孔、轴具有广泛的含义，如图2-1-3所示，孔和轴不仅仅是指完整的圆柱形内、外表面，对于像槽一类的两平行侧面 也称为孔；而在槽内安装的滑块类零件的两平行侧面被称为轴，即凡包容面统称为孔，被包容面统称为轴。从加工过程看，孔的尺寸 由小变大，轴的尺寸由大变小。
因实际（组成）要素为φ50.01：φ50.009mm<φ50.01<φ50.048, 所以该零件符合技术要求,合格
项目二、尺寸公差及检测
任务1 使用游标卡尺检测零件尺寸
四、游标卡尺的相关知识
游标量具是利用游标尺和主尺相互配合进行测量的一种常用量具。最为常见的是普通的游标卡尺，它是一种中等精度的量具，主 要用来测量工件的外径、孔径、长度、宽度、深度、孔距等尺寸。
详解轴类零件的尺寸测量方法
详解轴类零件的尺寸测量方法摘要：机械行业中，轴类零件是最常用的零件之一，应用于各种运动场合，一般常用通用量具如游标卡尺、千分尺等来测量轴类零件尺寸。
看似简单的测量方法里，包含着如尺寸公差知识、常用量具读数原理、测量技术原理、数据计算等多学科知识，测量前，应先进行测量工具和测量方法的选择，测量时，应保持被测部位和量具清洁，保障测量表面的接触紧实，保证刻度读数的准确，测量完毕后，依据图纸或设计要求要对被测数据进行分析和处理，得出后续处理方案。
关键词：尺寸测量；读数方法；测量误差；数据处理机械行业中，几乎所有运动机构都需要进行动力的转换和传输，在传输过程中一个重要的部件就是传动轴，它可以起到支撑、传动、传递转矩等作用，轴的尺寸精度是衡量其是否合格的首要条件，因此，本论文就来探讨典型轴类零件的尺寸测量方法。
在进行测量之前要学习一些相关的基础知识，如掌握尺寸公差的基础知识、测量技术基本原理、常用测量工具的读数原理。
还要了解一些技能知识，如能够计算零件尺寸的极限偏差值和标准偏差，会查询标准公差数值表等。
通用量具的具体读数方法是：①游标卡尺的读数方法是在主尺上读出副尺零线以左的刻度值，找到副尺上与主尺刻线对齐的格数，乘以精度0.02mm，最后两数相加得出测量值。
②千分尺的读数方法：先读取固定套筒左边露出的刻度值，再以固定套筒基准线读取微分套筒上的刻度，最后将两数值相加，即为测量值。
图1掌握了基本的读数方法后，就要对图纸进行分析，对以上图纸分析结果如下：1.根据传动轴在实际中的使用要求，分析图纸不同部位的尺寸公差，找出一般尺寸（公差带≧0.02）和重要关键尺寸（公差带<0.02，小数点后3位数值）。
2.依据分析结果，选择合适的测量工具，一般尺寸选用游标卡尺，重要尺寸选择外径千分尺进行测量。
用游标卡尺测量图纸中一般尺寸，主要包括长度尺寸、非配合尺寸和轴肩部位尺寸，测量步骤：①将卡尺的外侧量爪擦拭干净，将两量爪紧密贴合，检查有无缝隙，且主尺和游标尺的零位刻度相互对齐，俗称零位校准②将测量部位用棉布擦拭干净③测量时，右手握住尺身，大拇指移动游标尺，左手拿住传动轴，使被测部位在两外测量爪之间，当与量爪紧密相贴时，即可读数④为获得较正确的测量结果，应在轴的同一截面的不同方向进行多次测量，一般3~5次。
光滑工件尺寸的检测
（二）量规工作尺寸的设计 按国标数据选取，计算。 （三）量规的技术要求 1、形位公差： 取尺寸公差的50%，一般≥0.001mm。 2、量规的材料： 量规要求硬度高，耐磨损。 故应采用：合金工具钢、碳素工具钢、渗碳钢 3、量规的粗糙度 表6-6P140 基本尺寸大，Ra大；IT等级高，Ra小。
孔验收尺寸范围是： 140.144~140.016为合格。
如下图：
12
140H10=1400
0.16
A=0.016
D上= =140.144 ； D下=140.016
4）画出验收极限图 （1）用零件图表示
（2）用公差带图表示图
13
课上练习计算、画图
例3 轴 Φ 1000..036 0 071
3
上图
定义：
误 收： 误把不合格的零件认为合格。
误
废： 误把合格的零件认为不合格。
按生产公差要求，会产生误废。 按保证公差要求，会产生误收。
结 论：
为了解决： 生产公差大些，不产生误废； 保证公差小些，不产生误收。
就应确定： 验收极限和允许的测量误差。
4
第一节：用通用测量器具测量
一、验收极限
确定零件尺寸合格与否的范围。 验收极限： 检验时人为提高的公差量。 安全裕度A： 补偿形状误差的不确定性。 A的物理意义： 1、内缩方式： 适用于尺寸要求高的零件。 方法：按工件要求的max、min向内移A
22
2、环规公差（检验工件轴） 1）止规最小尺寸=工件轴最小尺寸。 止规最大尺寸=工件轴最小尺寸+ES,无磨损
如下式：
图示：
D
止 min
d min
D
止 max
d min ES
零件质检报告
零件质检报告
日期：XXXX年XX月XX日
委托单位：XXX有限公司
受理单位：XXX检测中心
测试对象：零件XXX
测试标准：国家标准GB/TXXXXX-XXXX
测试结果：
一、外观检测
经外观检测，零件表面光滑平整，无明显划痕、裂纹等表面缺陷。
二、尺寸检测
根据国家标准GB/TXXXXX-XXXX进行尺寸检测，测试结果如下表所示：
序号检测尺寸（mm）允许偏差（mm）测试数据（mm）判定结果
1 直径 0.01 5.0
2 合格
2 高度 0.02 10.01 合格
3 端面平行度 0.03 0.02 不合格
三、性能检测
经性能检测，零件的性能指标均符合国家标准GB/TXXXXX-XXXX的要求。
综上所述，根据国家标准GB/TXXXXX-XXXX进行的检测结果，零件XXX的外观、尺寸和性能均符合相关标准，测试结果合格。
检测人员：XXX
审核人员：XXX
批准人员：XXX
XXX检测中心
XXXX年XX月XX日。
零件的尺寸合格,其 应在上偏差和下偏差之间
零件尺寸合格标准解读随着工业制造技术的不断发展，零件加工质量已经成为制造行业关注的焦点之一。
其中，零件尺寸的合格标准更是至关重要，因为尺寸的精准与否直接影响到零件的功能和性能。
根据相关的标准和规定，零件的尺寸应当在规定的上偏差和下偏差之间，才能达到合格的要求。
本文将对零件尺寸合格标准进行解读，帮助读者更好地理解和应用相关知识。
一、零件尺寸合格标准的基本概念零件尺寸合格标准是指根据设计要求和相关标准规定，对零件尺寸的上偏差和下偏差进行限制，确保零件加工后的尺寸在一定的范围内，以保证零件的功能和性能。
上偏差是指零件尺寸允许超过设计尺寸的最大值，下偏差是指零件尺寸允许小于设计尺寸的最小值。
在实际加工中，上偏差和下偏差的控制是非常关键的，需要严格按照设计要求和标准规定进行操作。
二、上偏差和下偏差的影响1. 上偏差对零件的影响上偏差是指零件尺寸允许超过设计尺寸的最大值，其主要影响体现在以下几个方面：(1) 导致零件配合间隙过大，影响零件的使用效果；(2) 增加零件的摩擦和磨损，降低零件的使用寿命；(3) 若超出一定范围，可能导致零件无法安装或配合；(4) 对零件的装配或使用性能造成负面影响。
2. 下偏差对零件的影响下偏差是指零件尺寸允许小于设计尺寸的最小值，其主要影响体现在以下几个方面：(1) 导致零件无法满足设计要求的功能和性能；(2) 降低零件的承载能力和使用安全性；(3) 增加零件加工成本和废品率；(4) 造成零件的浪费和资源的浪费。
上偏差和下偏差对于零件的尺寸控制具有重要的影响，必须严格按照标准要求进行操作，以确保零件加工质量和性能。
三、零件尺寸合格标准的具体要求1. 尺寸公差的确定在零件加工中，尺寸公差的确定是非常重要的。
尺寸公差是指零件允许的上偏差和下偏差的范围，通常由设计要求和相关标准规定。
在确定尺寸公差时，需要考虑零件的实际使用情况、材料特性以及加工精度等因素，确保尺寸公差的合理性和可操作性。
零件检测的基本内容
零件检测的基本内容嘿，咱来说说零件检测这档子事儿哈！这零件检测可太重要啦，就好比咱人得定期去体检一样。
你想想看，要是一个机器里的零件出了问题，那整个机器不就可能闹毛病啦？咱检测零件，首先就得有一双火眼金睛。
你得能看出这零件有没有啥缺陷呀，有没有磨损呀，有没有变形呀。
这就好像咱挑水果，得挑个光鲜亮丽没毛病的吧！你可不能随随便便就放过那些小瑕疵，不然到时候出问题可就麻烦大了。
然后呢，尺寸也得量得准准的。
就跟咱做衣服得量尺寸一样，大了小了都不行。
这零件的尺寸要是不对，装都装不上去，那不就白瞎啦！而且啊，还得注意各种细节，什么粗糙度啦、平整度啦，这些都不能马虎。
再说说检测的工具吧，那也是五花八门的。
什么卡尺啦、千分尺啦、硬度计啦，各种各样的。
这就跟咱厨房的锅碗瓢盆似的，各有各的用处。
你得会用这些工具，才能把零件检测得妥妥当当的。
检测的时候还得细心再细心，可别马马虎虎的。
比如说一个小裂缝，你要是不仔细看，说不定就忽略过去了。
那到时候机器出问题了，你不得后悔死呀！就像你找东西，不仔细找怎么能找得到呢？还有啊，检测可不是一次就完事儿了的。
就像咱每天都得吃饭一样，零件也得经常检测。
随着使用时间的增长，零件可能会慢慢出现问题呀。
你得时不时地去看看它们，给它们做做“体检”。
咱想想，要是飞机上的零件没检测好，那得多危险呀！或者汽车上的零件出问题了，那不得在路上抛锚呀！所以说呀，零件检测这事儿可千万不能小瞧。
咱可不能嫌麻烦就不认真检测，这可是关系到安全和质量的大事儿呢！要是因为咱没检测好，导致出了大问题，那咱可就罪过啦！所以呀，对待零件检测，咱就得像对待宝贝一样，小心翼翼地呵护着，认真仔细地检查着。
总之呢，零件检测这事儿，说简单也不简单，说难也不难。
只要咱有耐心，有细心，有责任心，那肯定能把这事儿做好。
让咱的机器都能顺顺利利地运转，为我们的生活和工作服务！这多好呀，是不是？。
尺寸的检测
00 105
52010 30 15 4100 20 5
任务一 游标卡尺外径千分尺测量轴径
五、游标卡尺读数原理
任务一 游标卡尺外径千分尺测量轴径
使用游标卡尺时应注意以下事项：
1 .使用前先擦净卡脚，然后合拢两卡脚使之贴合，检查主、 副尺零线是否对齐。若未对齐，应在测量后根据原始误差 修正读数。 2 .测量时，方法要正确，读数时要垂直于尺面，否则测量 不正确。 3 .当卡脚与被测工件接触后，用力不能过大，以免卡脚变 形或磨损，降低测量的准确度。不得用卡尺测量毛坯表面。 4 .使用完毕后须擦拭干净，放入盒内。
量块的基础知识
1 量块的中心长度
量块长度：指量块上测量面
的任意一点到与下测量面相研合
的辅助体（如平晶）平面间的垂
直距离。
量块的尺寸：指量块测量面上中心
点的量块长度，用符号L来表示，即用量
块的中心长度尺寸代表工作尺寸。
量块的基础知识
2 量块的尺寸标注 量块上标出的尺寸为名义上的中心 长度，称为名义尺寸（或称为标称长 度）。 尺寸＜6mm的量块，名义尺寸刻在 上测量面上； 尺寸≥6mm的量块，名义尺寸刻在 一个非测量面上，而且该表面的左 右侧面分别为上测量面和下测量面。
（ 1）机械量仪 机械方法实现原始信号转换，
有机械测微机构。如：机械式测微 比较仪（测微仪和比较仪座组成）。
机械式比较仪
二、尺寸的测量方法
（2）光学量仪 用光学方法实
现原始信号的转换， 有光学放大机构。
特点：精度高、 性能稳定。
例如：光学 比较仪、工具显微 镜等。
二、尺寸的测量方法
（3）电动量仪
百分表的使用注意事项：
５．测量前须检查百分表是否夹牢又不影响其灵敏度， 为此可检查其重复性，即多次提拉百分表测杆略高于 工件高度，放下测杆，使之与工件接触，在重复性较 好的情况下，才可以进行测量。 ６．在测量时，应轻轻提起测杆，把工件移至测头下 面，缓慢下降测头，使之与工件接触，不准把工件强 迫推入至测头，也不准急骤下降测头，以免产生瞬时 冲击测力，给测量带来误差。对工件进行调整时，也 应按上述操作方法。在测头与工件表面接触时，测杆 应有0.3－1mm的压缩量，以保持一定的起始测量力。
长传动轴零件直径与长度尺寸的误差检测
《长传动轴零件直径与长度尺寸的误差检测》随着工业的发展与进步，长传动轴在机械制造领域中扮演着举足轻重的角色。
而对于长传动轴零件的直径与长度尺寸误差检测，更是至关重要的一环。
本文将从多个角度深入探讨长传动轴零件直径与长度尺寸的误差检测，旨在为读者带来深度和广度兼具的知识体验。
1. 直径与长度尺寸误差检测的重要性长传动轴作为机械设备的重要组成部分，其直径与长度尺寸的准确与否直接影响着设备的稳定性和性能。
对于直径与长度尺寸误差的检测显得尤为重要。
一旦出现误差，不仅会影响到设备的正常运转，甚至还会带来安全隐患。
及早发现和解决这些误差至关重要。
2. 检测方法针对直径与长度尺寸误差的检测，目前主要有以下几种常见方法：测量法、光学法、比对法等。
其中，测量法是最为常见和直接的方法，通过使用测量工具如千分尺、游标卡尺等对直径与长度尺寸进行逐一精确测量。
而光学法则是先进的非接触式检测方法，通过激光等光学技术来获取精确的尺寸数据。
比对法则是将被测尺寸与标准尺寸进行对比，从而判断误差的大小和程度。
3. 个人观点与理解在我看来，直径与长度尺寸误差的检测是一项既复杂又重要的工作。
只有准确把握直径与长度尺寸的误差情况，才能保证设备的正常运行和使用安全。
而针对误差检测方法的选择，则需要综合考虑成本、精度和适用场景等因素。
在这个过程中，技术的创新和高效的检测手段将成为关键。
总结回顾长传动轴零件直径与长度尺寸的误差检测，对于机械制造领域至关重要。
通过测量法、光学法、比对法等多种方法，我们能够全面准确地检测出误差情况，并及时采取措施加以修正。
我深信，随着科技的不断发展，我们能够找到更先进、更高效的检测方法，为机械制造业带来更多的价值和机遇。
在文章中，我们对直径与长度尺寸误差检测进行了全面的讨论，力求以深度和广度兼具的方式对这一主题展开。
通过总结回顾，我希望读者能够对这一主题有一个全面、深刻和灵活的理解，并能够根据个人观点和理解进行进一步的思考和探讨。
3.5光滑工件尺寸的检测
GB规定的工件验收原则
• 所用验收方法应只接收位于规定的尺寸极限 范围之内的工件， • 即只允许有误废而不允许有误收。
2.验收极限和安全裕度
验收极限（验收条件）
• 【定义】是指验收工件尺寸时判断尺寸是否合格的 尺寸界限。 • 国家标准规定了两种验收极限方式：
• 内缩方式 • 不内缩方式
合格零件不可以通过。
量规通端、止端的基本尺寸——
孔用量规
通端：Dmin
止端：Dmax
通端/通规：最大实体尺寸
止端/止规：最小实体尺寸
轴用量规
通端： dmax 止端： dmin
2.光滑极限量规的种类
按其用途分为3种：
工作量规：工人在加工工件时使用。 验收量规：检验部门、用户代表使用。 校对量规：校对和验收工作量规（轴用）时使用。
【解】
1）选择量规的结构形式。
• 选定孔用工作量规的通规为全形塞规，止规为不全 形塞规；轴用工作量规为环规，止规为卡规。
2）查出孔和轴的极限偏差
0.033 ( ) Ф30H8 0
0.020 ( Ф30f7 0.041 )
3）查出孔和轴工作量规的制造公差T及位置要素Z值。 取T/2作为校对量规公差。
塞规 0.0034 制造公差 0.005 位置要素Z 0.0017 形状公差 校对规公差 — 卡规 0.0024 0.0034 0.0012 0.0012
4）画出用于检验Ф30H8/f7的量规公差带
5）计算量规的工作尺寸
6）绘制并标注量规工作图。
主要从技术和经济方面考虑。
安全裕度大，容易保证产品质量，但是会减小生产公差，增加误 废率，加工的经济性变差； 安全裕度小，加工的经济性好，但此时为了减小误收率，就要提 高测量器具的精度要求，给选择测量器具带来困难。
项目一用游标卡尺测量零件尺寸新
则其相对误差为：
ε1=δ1/ X1×100%=0.01/100×100%=0.01%
ε2=δ2/ X2×100%=0.01/10×100%=0.1%
由上例可以看出，两个不同大小的被测量，虽然具有相同大小的绝对误差，其相对误差是不同的，
显然，ε1＜ε2，表示前者的精确度比后者高。
3
2
1
4
5
6
*
测量误差产生的原因
变值系统误差
定值系统误差
*
测量误差分类
随机误差 指在同一条件下，对同一被测几何量进行多次重复测量时，绝对值和符号以不可预定的方式变化着的误差称为随机误差。 从表面看，随机误差没有任何规律，表现为纯粹的偶然性，因此也讲其称为偶然误差。
*
三、测量误差及其处理
3.测量误差分类
粗大误差（也叫过失误差） 是指超出了在一定条件下可能出现的误差。 它的产生是由于测量时疏忽大意（如读数错误、计算错误等）或环境条件的突变（冲击、振动等）而造成的某些较大的误差。 在处理数据时，必须按一定的准则从测量数据中剔除。
任务二 用外径千分尺测量零件尺寸
*
一、尺寸与公差
任务二 用外径千分尺测量零件尺寸
基本尺寸
*
任务二 用外径千分尺测量零件尺寸
实际尺寸
实际尺寸是通过测量得到的尺寸（Da、da ） 实际尺寸并非尺寸的真值。
*
任务二 用外径千分尺测量零件尺寸
极限尺寸
极限尺寸允许尺寸变化的两个界限值。 最大极限尺寸：Dmax、dmax 最小极限尺寸：Dmin、dmin 合格零件的实际尺寸应该是：
基本偏差 是确定零件公差带相对零线位置的上偏差或下偏差，它是公差带位置标准化的唯一指标，一般为靠近零线的那个偏差。
环规通止规检验标准
环规通止规检验标准
环规通止规检验是一种用于检测圆形零件尺寸的工具，通常用于机械加工领域。
以下是一些常见的环规通止规检验标准：
1. 通规：通规是一种用于检测零件最小直径的工具。
通规应该能够轻松地通过被检测的零件，如果通规不能通过，则被检测的零件尺寸过小。
2. 止规：止规是一种用于检测零件最大直径的工具。
止规应该不能通过被检测的零件，如果止规能够通过，则被检测的零件尺寸过大。
3. 公差：环规通止规检验的公差通常是根据零件的设计要求和制造工艺来确定的。
公差过大会导致零件尺寸不稳定，公差过小会增加制造成本。
4. 检验频率：检验频率通常取决于零件的重要性和制造工艺的稳定性。
对于重要的零件，可能需要进行多次检验，以确保零件尺寸的准确性。
环规通止规检验只是一种简单的尺寸检测工具，对于一些高精度的零件，可能需要使用更精确的检测工具，如游标卡尺、千分尺等。
