半导体器件电学性模拟silvaco-atlas介绍
浅谈SILVACO TCAD在VDMOS功率器件设计中的应用
浅谈SILVACO TCAD在VDMOS功率器件设计中的应用作者：张海磊陆建恩严古响徐成保孟欢来源：《电子技术与软件工程》2016年第09期【关键词】SILVACO 半导体工艺器件仿真 VDMOS半导体器件和集成电路的制造过程非常复杂，设备非常昂贵，开发周期长，生产成本大。
例如：一个基本热氧化过程一般需要几小时或更多的时间，而用软件模拟一次仅需要几分钟。
因此现在很多公司在产品研发之初就采用TCAD技术进行设计并仿真。
SILVACO-TCAD软件是由SILVACO公司开发的，公司于1984年成立于美国硅谷。
它是一款非常好的EDA工具，现在已经风靡全球。
1 SILVACO-TCAD的功能SILVACO-TCAD软件主要包括工艺仿真（ATHENA）和器件仿真（ATLAS）。
特别是SPICE 模型的生成，互连寄生参数的的精确描述，基于物理的可靠性建模以及传统的CAD技术，这些都为工程师进行完整地IC设计提供强大的动力和支持。
工艺仿真模块（ATHENA）包括半导体器件和集成电路制造工艺中前道工序几乎所有工艺过程的仿真，例如氧化、扩散、淀积、光刻、刻蚀、离子注入、退火等。
当然还必须进行网格结构设计、衬底初始化以及电极引出。
特别加入了对各项工艺的优化功能，可以设定目标值，可调参数，使系统自动优化分析。
器件仿真模块（ATLAS）主要是对特定半导体器件结构的电学特性以及器件工作时相关的内部物理机理进行仿真，预测工艺参数对电路特性的影响。
例如：晶体管和MOS管的转移特性、输出特性、阈值电压、击穿电压等等。
2 基于SILVACO的VDMOS工艺仿真在进行VDMOS工艺仿真之前，先要确定基本的工艺流程。
本次实验，我们确定的VDMOS工艺流程如图1所示。
确定流程之后，根据设计要求对各道工序的参数进行计算分析。
例如：本实验要求达到600V的击穿电压，通过理论计算分析得出：至少需要38μm厚度的外延层，掺杂浓度为2.5*1014cm-3。
9SilvacoTCAD器件仿真模块及器件仿真流程
9SilvacoTCAD器件仿真模块及器件仿真流程Silvaco TCAD是一种广泛使用的集成电路（IC）设计和仿真工具，用于开发和研究半导体器件。
它提供了一套完整的器件仿真模块，可以帮助工程师设计、优化和验证各种半导体器件的性能。
本文将介绍几个常用的Silvaco TCAD器件仿真模块，并提供一个简要的器件仿真流程。
1. ATHENA模块：ATHENA是Silvaco TCAD的物理模型模拟引擎，用于模拟器件的结构和物理特性。
它可以通过解决泊松方程、电流连续性方程和能带方程等来计算电子和空穴的分布、电场和电势等物理量。
ATHENA支持多种材料模型和边界条件，可以准确地模拟各种器件结构。
2. ATLAS模块：ATLAS是Silvaco TCAD的设备模拟引擎，用于模拟半导体器件的电学和光学特性。
它可以模拟器件的电流-电压特性、载流子分布、能量带结构和光电特性等。
ATLAS支持各种器件类型，如二极管、MOSFET、BJT和太阳能电池等。
3. UTILITY模块：UTILITY是Silvaco TCAD的实用工具模块，用于处理和分析仿真结果。
它提供了各种数据可视化、数据处理和数据导出功能，帮助工程师分析和优化器件性能。
UTILITY还可以用于参数提取和模型校准，以改进模拟的准确性。
接下来是一个简要的Silvaco TCAD器件仿真流程：2. 设置模拟参数：在进行仿真之前，需要设置模拟所需的参数，如材料参数、边界条件、物理模型和仿真选项等。
可以使用Silvaco TCAD的参数设置工具来设置这些参数。
3. 运行ATHENA模拟：使用ATHENA模块进行结构模拟，通过求解泊松方程和连续性方程，计算出电子和空穴的分布、电场和电势等物理量。
可以使用Silvaco TCAD的命令行界面或图形用户界面来运行ATHENA模拟。
4. 运行ATLAS模拟：使用ATLAS模块进行设备模拟，模拟器件的电学和光学特性。
ATLAS模块可以计算器件的电流-电压特性、载流子分布、能量带结构和光电特性等。
Silvaco TCAD仿真软件在《半导体物理与器件》科研导向型教学中的应用
1 引言近几年，由于中美两国技术对抗和贸易摩擦，国内对微电子技术发展及人才需求都与日俱增，微电子、物理电子、集成电路等相关专业的本科、研究生毕业生都供不应求。
当下，从半导体材料制备生长到半导体器件加工各个环节都急需优秀人才。
作为微电子等专业的核心专业课程，《半导体物理与器件》相关课程主要介绍半导体器件的特性、工作原理及其局限性的基础知识。
要想更好地理解这些基础知识，就必须对半导体材料物理知识进行全面了解，同时半导体相关课程又以量子力学、固体物理、半导体材料物理以及半导体器件物理等知识相互支撑、交错在一起的。
不难看出，《半导体物理与器件》相关课程虽然具有相当的学习难度，但是其在过去以及未来全球信息产业中的重要性处于无法取代的地位[1]。
半导体相关仿真主要包括工艺仿真、器件仿真和电路仿真：工艺仿真包括离子注入、刻蚀、光刻等工艺的模拟，推动设计新工艺流程，改进旧工艺流程；器件仿真可以实现特性仿真、性能参数的提取，可用于设计新型器件，改良传统器件结构；电路仿真可以对电路的时序、工作性能等进行仿真，用于验证电路设计[2]。
2 Silvaco TCAD软件介绍Silvaco TCAD计算机辅助设计仿真软件现在已在半导体工业界处于领导地位，其软件包被遍布全球的半导体厂家用于半导体器件和集成电路的研究开发和测试生产中。
Silvaco还是Spice参数提取软件和模拟电路仿真软件SmartSpice的主要提供商。
Silvaco与国际上先进的高科技厂商合作，为半导体市场提供最新的技术和工艺。
此外，Silvaco公司还积极与全球各个大学达成多个合作计划，其大学计划的目的在于使教育和研究机构通过简便的渠道，使用Silvaco提供的TCAD、ICCAD和模拟/混合信号仿真软件，为大学提供全套EDA和TCAD软件，用于半导体相关课程研究和教学。
Silvaco TCAD软件是由Silvaco公司出品的一款辅助设计工具，它主要包含了工艺仿真模块Athena和器件仿真模块Atlas。
工艺及器件仿真工具SILVACO分析解析
2018/10/20
浙大微电子
27/118
⑧
在Optimizer中，依次点击Edit和Add项。这就将“栅极氧 化” 这个目标添加到了Optimizer的目标列表中去。在目 标列表里定义目标值。在Target value中输入值100 Å（见 下图）；
通过在栅极氧化工艺过程中改变温度和气压，Optimizer 对栅极氧化厚度进行了优化。
2018/10/20
浙大微电子
29/118
为了完成最优化，温度和气压的最优化值需要被复制 回输入文档中。 11 为了复制这些值，需要返回Parameters模式并依次点击 Edit和Copy to Deck菜单项以更新输入文档中的最优化
2018/10/20
浙大微电子
16/118
②
出现Display（二维网格）菜单项，在缺省状态下，
Edges和Regions图象已选。把Mesh图象也选上， 并点击Apply。将出现初始的三角型网格，如图所示。
2018/10/20
浙大微电子
17/118
现在，先前的INIT语句创建了一个0.6μm×0.8μm大小 的、杂硼浓度为1.0×1014原子数/cm3、掺杂均匀的<100> 晶向的硅片。这个仿真结构已经可以进行任何工艺处理步 骤了（例如离子注入，扩散，刻蚀等）。
浙大微电子 19/118
2018/10/20
③
④
有关栅极氧化的数据信息将会被写入Deckbuild文本窗口， 其中Diffuse语句被用来实现栅极氧化； 点击Deckbuild控制栏上的Cont键继续ATHENA仿真。一 旦栅极氧化完成，另一个历史文件“.history02.str”将会 生成；选中该文件，然后点击Tools菜单项，并依次选择 Plot和Plot Structure…，将结构绘制出来；最终的栅极 氧化结构将出现在TONYPLOT中，如图所示。从图中可 以看出，一个氧化层淀积在了硅表面。
Silvaco器件仿真
参数取
通过仿真结果提取器件参数，为进一步分析 提供数据支持。
可靠性分析
对器件的可靠性进行评估，预测器件在不同 环境下的性能表现。
软件应用领域
集成电路设计
用于集成电路设计中的器件级仿真，验证电路 设计的正确性和性能。
微电子工艺开发
用于微电子工艺开发中的过程控制和优化，提 高工艺水平。
光电器件仿真
用于光电器件仿真，研究光电器件的物理特性和性能表现。
案例二：晶体管仿真
总结词
晶体管是现代电子电路中的核心元件，其仿真分析对于电路设计和优化具有重要意义。
详细描述
在Silvaco仿真软件中，可以对晶体管进行建模和仿真分析，包括电流-电压特性、频率 响应、噪声性能等参数。通过仿真，可以预测晶体管在实际电路中的性能表现，为电路
设计提供优化依据。
案例三：集成电路仿真
需要加强与物理学、化学、生物学等其他学科的合作，以实现多物理 场耦合仿真的突破。
人才培养与交流
加强国内外学术交流与合作，培养具备创新能力和实践经验的器件仿 真人才是未来的重要机遇。
THANKS
感谢观看
另一款功能强大的器件仿真软件，适用于多 种应用领域。
Keysight
除了提供测试测量解决方案外，也提供器件 仿真工具。
ANSYS
一个多物理场仿真软件，可用于器件的热、 电磁、流体等多方面仿真。
02
Silvaco仿真软件介绍
软件特点
高效性
Silvaco仿真软件采用先进的算法和计算技术，能够 快速准确地模拟器件性能，大大缩短了设计周期。
仿真流程
建立模型
根据器件的物理结构和参数，建立数学模型。
设置仿真参数
根据实际需求，设置初始条件、边界条件、输入信号等仿真参数。

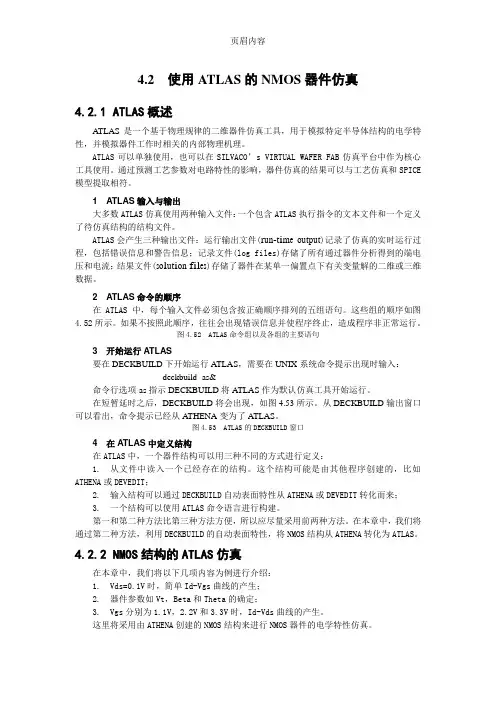

Silvaco工艺及器件仿真5
4.2 使用ATLAS的NMOS器件仿真4.2.1 ATLAS概述ATLAS是一个基于物理规律的二维器件仿真工具，用于模拟特定半导体结构的电学特性，并模拟器件工作时相关的内部物理机理。
ATLAS可以单独使用，也可以在SILVACO’s VIRTUAL WAFER FAB仿真平台中作为核心工具使用。
通过预测工艺参数对电路特性的影响，器件仿真的结果可以与工艺仿真和SPICE 模型提取相符。
1 ATLAS输入与输出大多数ATLAS仿真使用两种输入文件：一个包含ATLAS执行指令的文本文件和一个定义了待仿真结构的结构文件。
ATLAS会产生三种输出文件：运行输出文件(r un-t i m e ou t pu t)记录了仿真的实时运行过程，包括错误信息和警告信息；记录文件(log files)存储了所有通过器件分析得到的端电压和电流；结果文件(s o l u t i on f il e s)存储了器件在某单一偏置点下有关变量解的二维或三维数据。
2 ATLAS命令的顺序在ATLAS中，每个输入文件必须包含按正确顺序排列的五组语句。
这些组的顺序如图4.52所示。
如果不按照此顺序，往往会出现错误信息并使程序终止，造成程序非正常运行。
图4.52 ATLAS命令组以及各组的主要语句3 开始运行ATLAS要在DECKBUILD下开始运行ATLAS，需要在UNIX系统命令提示出现时输入：deckbuild -as&命令行选项-as指示DECKBUILD将ATLAS作为默认仿真工具开始运行。
在短暂延时之后，DECKBUILD将会出现，如图4.53所示。
从DECKBUILD输出窗口可以看出，命令提示已经从A THENA变为了ATLAS。
图4.53 ATLAS的DECKBUILD窗口4 在ATLAS中定义结构在ATLAS中，一个器件结构可以用三种不同的方式进行定义：1.从文件中读入一个已经存在的结构。
这个结构可能是由其他程序创建的，比如ATHENA或DEVEDIT；2.输入结构可以通过DECKBUILD自动表面特性从ATHENA或DEVEDIT转化而来；3.一个结构可以使用ATLAS命令语言进行构建。
仿真工具(ATLAS)
工艺及器件仿真工具 SILIVACO-TCAD
哈尔滨工程大学微电子实验室 2009.10
ATLAS பைடு நூலகம்学特性
Harbin Engineering University
在这一部分，将对一个NMOSFET器件结 构进行器件仿真。 以下将会演示到： 1. 产生简单的 Vds=0.1V 偏压下的曲线： Ids vs. Vgs 2.提取器件参数，例如Vt，Beta和Theta 3.产生不同的Vgs偏置情况下的Id vs. Vds 曲 线簇
ATLAS 器件构造
Harbin Engineering University
3. 定义电极
ELECTRODE NAME=<en> [NUMBER=<n>] [SUBSTRATE] <pos> <reg>
ATLAS 器件构造
Harbin Engineering University
4. 掺杂分布
进一步详细的关于 这些模型的信息， 可以参看文档：
ATLAS User’s Manual Volume I
ATLAS 电学特性
Harbin Engineering University
数值计算方法命令集：
对于半导体器件问题，有几种不同的方法可以 使用。对于 MOS 结构来说，可以使用非耦合的 GUMMEL 法和耦合的 NEWTON法。简单地说， gummel 法将对每个未知量轮流求解，同时保持 其他变量不变，不断重复这个过程，直到得到稳 定的解。而 Newton 法将会对整个系统的所有未 知量一起求解。 输入： method newton
提取器件参数
Silvaco器件仿真资料
工艺描述
几何结构及掺杂
电学特性
器件模拟参数提取
(Device parameter extraction tools)
IC电路特性 IC电路仿真
(IC Circuit Simulation)
电路模拟用器件模型参数
3. 有什么用？ 一方面，充分认识半导体物理学，半导体器件物理学等这些抽象 难懂的理论基础知识在半导体工业中的实际应用。加强理论教学 的效果。 仿真也可以部分取代了耗费成本的硅片实验，可以降低成本，缩 短了开发周期和提高成品率。也就是说，仿真可以虚拟生产并指 导实际生产。
（2）什么是半导体器件仿真？ 那么像电子IT行业里面的仿真软件按用途分是多种多样的。仅仅是 集成电路这个行业来讲，就分电路仿真、器件仿真、工艺仿真等。 再深入下去研究，研究固体物理学，半导体物理学也都有相关的仿 真软件可以进行原子、分子级别的仿真。
包括工艺仿真和器件电学特性仿真两个部分。
研究单个元器件从生产工艺到性能特性的。
材料定义、 结构定义指令
athena之外的另一种可以生成器件信息的工具。
与devedit类似，用atlas器件仿真器语言编写器件信息。
与devedit不同的是需要编程操作，没有图形操作界面。
结构材料定义：
• Mesh(网格)
• Region(区域) • Electrode(电极) • Doping(掺杂) • Material(材料)
一、概论：半导体仿真概述 Introduction of Semiconductor Simulation
1. 这门课是研究什么的？
（1）什么是仿真？ 仿真和另外一个词汇建模（modeling）是密不可分的。 所谓建模就是用数学方式抽象地总结出客观事物发展的一般规律。 仿真是在这个一般规律的基础上，对某事物在特定条件下的行动 进行推演和预测。 因此可以说建模是仿真的基础，仿真是随着建模的发展而发展的。 建模和仿真的关系可以比作程序设计中算法和语言的关系。
silvaco
外部电阻，电感和电容的定义contact
eg：CONTACT NAME=drain RESISTANCE=50.0 \
CAPACITANCE=20e-12 INDUCTANCE=1e-6 在漏极并联一个50Ω的电阻，20pF的电容和1H的电感 注意：在二维模拟器中，由于z方向的默认值为1 m，所以默认的电阻单位为 Ω ∙m， 电容单位为F/ m，电感的单位为：H ∙m。 eg： CONTACT NAME=source CON.RESISTANCE=0.01 定义了电极接触的分布电阻，0.01 Ω ∙cm2。CON.RESISTANCE不能和 RESISTANCE同时使用。
Silvaco产品分布图
可视工具
Tonyplot
文件软件管理 Manager
IC版图编辑器 MaskViews
DeckBuild
DevEdit 器件编辑器 Optimizer 参数自优化
SPDB 工艺数据库
VWF交互工具 VWF
实际上它不是交互 工具，但是它可与 Deckbuild作为一个 整体一起使用
定义肖特基接触的势垒和偶极子降低的势垒高度： eg：CONTACT NAME=anode WORKFUNCTION=4.9 BARRIER ALPHA=1.0e-7 势垒降低系数设为1nm
设置电流边界条件contact
eg：contact name=cathode current \主要用在击穿特性的模拟中
第一句定义了在整个网格 区域里进行了1e16浓度的重 掺杂。
peak
第二句定义了高斯分布，
1e18cm-3的峰值掺杂浓度在y 方向0.1m处，且x方向被限 制在0~1的范围内。
Y方向：杂质浓度按高斯 分布规律减小，标准偏差为
Silvaco TCAD器件仿真器件仿真的结构生成
region number=1 x.min=0.0 x.max=0.1 y.min=0.0 \ y.max=1.0 material=silicon
Page 17
2.2.3 Defining mesh
• Base.mesh，网格整体控制 参数有height, width，矩形的最大高度和宽度
• Bound.conditioning，减少边界的网格点
• Constr.mesh，对网格中三角形做限制 主要参数：X1, x2, y1, y2, {max|min}.{height|ratio|width}
主要内容
第一部分 第二部分 第三部分
ATLAS描述器件结构 DevEdit编辑器件结构 总结
Page 2
1 ATLAS描述器件结构
第一部分 第二部分 第三部分
ATLAS描述器件结构 DevEdit编辑器件结构 总结
Page 3
1.1 生成结构——器件仿真的第一步
1 结构描述
MESH REGION ELECTRODE DOPING MATERIAL
Save the file
Page 14
2.2.1 Defining region
• 添加、替换或删除区域 • 主要参数：
区域ID(region=<n>)、材料(material=<c>)、区域坐 标(points=“0,0 0,mat=silicon color=0xffb2 pattern=0x9 \ points=“0,0 0.1,0 0.1,1 0,1 0,0”
[SILVACOATLAS]a-IGZO薄膜晶体管二维器件仿真（01）
![[SILVACOATLAS]a-IGZO薄膜晶体管二维器件仿真（01）](https://img.taocdn.com/s3/m/9738d36203768e9951e79b89680203d8ce2f6a17.png)
[SILVACOATLAS]a-IGZO薄膜晶体管⼆维器件仿真（01）最近因为肺炎的缘故，宅在家⾥不能出门，就翻了下⼀些资料，刚好研究⽅向是这个，就简单研究了下。
参考资料主要如下：1.《半导体⼯艺和器件仿真软件Silvaco TCAD实⽤教程》唐龙⾕ 20142.《长安⼤学半导体⼯艺与器件仿真指导书》张林 2015引⽤本科时社团⼀姐的⼀句话：学习PS的精髓在于毁图。
个⼈浅见，学习仿真的话还是要根据实例拆解分析⽐较快。
重复，我是新⼿，只是个⼈浅见。
# (c) Silvaco Inc., 2019# This example demonstrates simulation of amorphous IGZO (indium galium# zinc oxide) TFT. Here we reproduce the results from:## Fung, T., Chuang, C., Chen, C., Katsumi, A., Cottle, R., Townsend, M.,# Kumomi, H., and Kanicki, J., "Two-dimensional numerical simulation of# radio frequency sputter amorphous In-Ga-Zn-O thin-film transistors",# J. Appl. Phys., V. 106, pp. 084511-1 through 084511-10.## Comparisons with experiment are included.## This first part of the input deck simulates Id-Vg.#go atlasmesh width=180 outf=tftex10_1.str master.outx.m l=0 s=0.25x.m l=40 s=0.25y.m l=0 s=0.0005y.m l=0.02 s=0.0005y.m l=0.12 s=0.005#（划分⽹格）# The device is composed of a 20 nm layer of IGZO deposited# 100 nm oxide on a n++ substrate that acts as the gate.#region num=1 material=igzo y.min=0 y.max=0.02region num=2 material=sio2 y.min=0.02 y.max=0.12#（定义材料）elec num=1 name=gate bottomelec num=2 name=source y.max=0.0 x.min=0.0 x.max=5.0elec num=3 name=drain y.max=0.0 x.min=35.0 x.max=40.0#（定义电极）# We define the gate as N.POLY. This pins the gate workfunction# to the conduction band edge of silicon.#contact num=1 n.poly## We also define a workfunction for the source and drain that# is very close to the conduction edge. In the reference the# authors observed that without a workfunction the results for# ohmic boundaries were not significantly different than the# Schottky model.#contact num=2 workf=4.33contact num=3 workf=4.33#（定义接触条件）models fermi## Key to the characterization of amorphous materials is the# definition of the states within the band gap.#defects nta=1.55e20 ntd=1.55e20 wta=0.013 wtd=0.12 \nga=0.0 ngd=6.5e16 egd=2.9 wgd=0.1 \sigtae=1e-15 sigtah=1e-15 sigtde=1e-15 sigtdh=1e-15 \siggae=1e-15 siggah=1e-15 siggde=1e-15 siggdh=1e-15 \dfile=tftex10_don.dat afile=tftex10_acc.dat numa=128 numd=64#（定义缺陷分布）# From here we simply extract the Id-Vg characteristic#solve initsolve prev#solve vdrain=0.1save outf=tftex10_0.strlog outf=tftex10_1a.logsolve vgate=0 vstep=-0.1 vfinal=-5 name=gatelog off#load inf=tftex10_0.str mastersolve prevlog outf=tftex10_1b.logsolve vstep=0.2 vfinal=20.0 name=gate## And we compare the simulation with experimental data reported in# the reference.#tonyplot -overlay tftex10_1a.log tftex10_1b.log tftex10_1.dat -set tftex10_1.set#tonyplot 的 overlay与set命令tonyplot -overlay tftex10_don.dat -set tftex10_don.set#绘制施主态密度分布曲线tonyplot -overlay tftex10_acc.dat -set tftex10_acc.set#绘制受主态密度分布曲线go atlas## In the next part of the input deck we extract the Id-Vd family of# curves. The structure definition is exactly the same.#mesh width=180x.m l=0 s=0.25x.m l=40 s=0.25y.m l=0 s=0.0005y.m l=0.02 s=0.0005y.m l=0.12 s=0.005region num=1 material=igzo y.min=0 y.max=0.02region num=2 material=sio2 y.min=0.02 y.max=0.12elec num=1 name=gate bottomelec num=2 name=source y.max=0.0 x.min=0.0 x.max=5.0elec num=3 name=drain y.max=0.0 x.min=35.0 x.max=40.0contact num=1 n.polycontact num=2 workf=4.33contact num=3 workf=4.33models fermidefects nta=1.55e20 ntd=1.55e20 wta=0.013 wtd=0.12 \nga=0.0 ngd=6.5e16 egd=2.9 wgd=0.1 \sigtae=1e-15 sigtah=1e-15 sigtde=1e-15 sigtdh=1e-15 \siggae=1e-15 siggah=1e-15 siggde=1e-15 siggdh=1e-15 \dfile=don afile=acc numa=128 numd=64## Here we calculate the start structures for each of the IdVd# family by performing an initial gate ramp.##（下⾯就有点懵了...）solve solve vstep=0.2 vfinal=4.0 name=gate save outf=tftex10_2.strsolve vstep=0.2 vfinal=8.0 name=gate save outf=tftex10_3.strsolve vstep=0.2 vfinal=12.0 name=gate save outf=tftex10_4.strsolve vstep=0.2 vfinal=16.0 name=gate save outf=tftex10_5.strsolve vstep=0.2 vfinal=20.0 name=gate save outf=tftex10_6.strload inf=tftex10_2.str master log outf=tftex10_2.logsolve vdrain=0.0 vstep=0.5 vfinal=20.0 name=drainload inf=tftex10_3.str master log outf=tftex10_3.logsolve vdrain=0.0 vstep=0.5 vfinal=20.0 name=drainload inf=tftex10_4.str master log outf=tftex10_4.logsolve vdrain=0.0 vstep=0.5 vfinal=20.0 name=drainload inf=tftex10_5.str master log outf=tftex10_5.logsolve vdrain=0.0 vstep=0.5 vfinal=20.0 name=drainload inf=tftex10_6.str master log outf=tftex10_6.logsolve vdrain=0.0 vstep=0.5 vfinal=20.0 name=draintonyplot -overlay tftex10_2.log tftex10_2.dat tftex10_3.log tftex10_3.dat tftex10_4.log tftex10_4.dat tftex10_5.log tftex10_5.dat tftex10_6.log tftex10_6.dat -set tftex10_2.set quit官⽹给出的四张输出图像如下：⾃⼰装的ATLAS还有点问题，这⼏天先折腾下在跑跑看。
基于Silvaco Atlas的SOI器件性能仿真研究
实验研究基于Silvaco Atlas的SOI器件性能仿真研究作者/黄玮、杨月霞、林慧敏，江苏信息职业技术学院项目：江苏高校品牌专业建设工程资助项目，项目编号ppzyB190。
摘要：本文主要针对SOI器件结构展开研究，对于SOI MOS器件的结果和特性进行分析，讨论，并利用SILVACO TCAD软件来对SOI的器件结构与性能进行仿真，与研究分析结果进行比对，可以看出SOI器件能够有效改善MOS器件的阈值和亚阈值特性。
关键词：Silvaco Atlas;SOI结构；SOI MOS器件引言集成电路发展迅速，特征尺寸不断减小，目前，大型半 导体制造商三星，台积电等的主流工艺节点是14纳米，16 纳米，但是目前三星已经预告开发7纳米制造工艺，并预 计在未来几年问世。
随着特征尺寸的不断减小，对集电电路 的结构，制造工艺，原材料的要求也越来越高，传统的器件 结构已经无法满足电路性能的要求了。
FinFET,SOI结构 等能有效改善特征尺寸不断缩小过程中所遇到的问题。
其中SOI结构可以有效抑制CMOS电路中常见的闩锁 效应，具有抗辐照性能好，工作速度快，功耗低，成本低等 优点。
为Global Foundries,Samsung等制造商所采用。
采用器件仿真软件Silvaco TCAD,可以有效研究SOI MOS器件的特性。
Silvcao TCAD软件可以进行一维，二维 和三维工艺仿真，还可以进行二维和三维器件仿真。
主要包 括ATHENA工艺仿真工具和ATLAS器件仿真工具。
本论文 中主要使用ATLAS工具对器件结构及特性进行研究。
1. SOI结构SOI(Silicon On Insulator)技术，全称为绝缘体上的 硅。
顶层硅跟衬底之间加入了_层埋氧层。
根据顶层硅膜厚度，将SOI分成了厚膜和薄膜两类。
通过栅下半导体表面的最大耗尽层宽度为标准来进行划分，若硅膜厚度4>2>^，则属于厚膜SOI器件，在正背界 面耗尽区之间存在中性区域，硅膜并没有完全耗尽，所以又 称为部分耗尽SOI器件（PD SOI)。
Silvaco器件仿真
研究单个元器件从生产工艺到性能特性的。
（3） 什么是半导体器件仿真器？
前面提及的理论基础不仅仅是同学们学习这门功课所需要的 前期基础知识，也同样是开发仿真软件中最需要的理论基础。为 什么呢？ 因为仿真实质上是通过仿真器来完成的。
一般仿真器实质上等于（输入接口+模型库+算法+输出接口）
输入端
工艺指令 如扩散等
仿真系统
athena 工艺仿真器
命令方式输入-复杂费力
输入端
材料定义、 结构定义指令
等价
输入端
devedit 结构编辑器
图形界面操作-简易方便
输入端
外部指令 如偏压等
*.str 结构文件
输出端/输入端
输出端
*.log文件 包含器件在指定 工作条件下的工 作特性。
atlas 器件仿真器
功能: （1）勾画器件。 （2）生成网格。(修改网格) 既可以对用devedit画好的器件生成网格，或对athena工艺仿真生成含有网格信息 的器件进行网格修改。
为什么要重新定义网格？ 工艺仿真中所生成的网格是用来形成精确度掺杂浓度分布、结的深度等以适合于
工艺级别的网格，这些网格某些程度上不是计算器件参数所必需的。例如在计算如 阈值电压、源/漏电阻，沟渠的电场效应、或者载流子迁移率等等。Devedit可以帮 助在沟渠部分给出更多更密度网格而降低其他不重要的区域部分，例如栅极区域或 者半导体/氧化物界面等等。以此可以提高器件参数的精度。简单说就是重点区域重 点给出网格，不重要区域少给网格。
Sentaurus Device 整合了 (1)Avanti 的Medici和
Taurus Device (2)ISE 的DESSIS 器件 物理特性仿真工具, 充实并 修正了诸多器件物理模型, 推出新的器件物理特性分析 工具Sentaurus Device。
半导体器件电学性模拟silvaco-atlas介绍
定义材料特性
material ni.min=1e-10 taun0=1e-9 taup0=1e-9 mobility fmct.n GaNsat.n
选定物理模型
models
srh fermi print
定义接触类型
contact contact contact
name=gate name=source name=drain
用Atlas语法直接进行器件描述，然后进行器件性能仿真。
Atlas器件仿真步骤
• 启动Atlas软件 • 网格的定义 • 材料区域的定义 • 电极、掺杂、材料特性和模型特性等的定义
• 器件输出特性（I-V曲线）的仿真
• 用tonyplot输出仿真结果
启动Atlas软件
在LINUX系统下， 输入deckbuild –as& 进入Atlas操作界面。 Go atlas开始运行。
x、y坐标的起始位置、终止位置以及 网格空间间隔。
网格的疏密决定仿真结果的精确程度。
y.mesh loc=-0.01 spac=0.002 y.mesh loc=0 spac=0.005 y.mesh loc=0.03 spac=0.005 y.mesh loc=0.1 spac=0.005 y.mesh loc=1 spac=0.5
定义各个区域材料，并用polarization calc.strain等申明极 化效应，并对极化效应大小及极化电荷密度进行计算。
电极、掺杂、材料特性和物理模型等的定义
定义电极
electrode name=source electrode name=gate electrode name=drain
Silvaco TCAD ----Atlas
Silvaco操作指南
第二篇半导体工艺及器件仿真软件Silvaco操作指南主要介绍了半导体器件及工艺仿真软件Silvaco的基本使用。
书中通过例程引导学习工艺仿真模块Athena和器件仿真模块Atlas，通过这两部分的学习可以使学习人员深入了解半导体物理的基本知识，半导体工艺的流程，以及晶体管原理的基本原理，设计过程，器件的特性。
对于学习集成电路的制备及后道工序有一定的帮助。
第一章 SILVACO软件介绍 .............. 错误!未定义书签。
程序启动................................... 错误!未定义书签。
选择一个应用程序例子...................... 错误!未定义书签。
工艺模拟 .................................. 错误!未定义书签。
运行一次模拟............................. 错误!未定义书签。
渐进学习模拟............................. 错误!未定义书签。
绘制结构................................. 错误!未定义书签。
使用Tonyplot进行绘图 ................... 错误!未定义书签。
修正绘图的外观 .......................... 错误!未定义书签。
缩放及在图上进行平移 .................... 错误!未定义书签。
打印图形................................. 错误!未定义书签。
使用H ISTORY功能 ........................... 错误!未定义书签。
明确存贮状态 .............................. 错误!未定义书签。
创建用于比较的两个结构文件................. 错误!未定义书签。
存贮文件创建............................. 错误!未定义书签。
Silvaco TCAD基CMOS器件仿真毕业设计
Silvaco TCAD基CMOS器件仿真毕业设计目录1 引言 (1)1.1 MOSFET的发展 (1)1.2 TCAD的发展 (3)2 MOSFET的基本构造及工作原理 (4)2.1 MOSFET的基本原理及构造 (4)2.2 MOSFET的基本工作原理 (5)2.3 MOSFET的~I V特性 (9)3 TCAD工具的构成、仿真原理、仿真流程及仿真结果 (11)3.1 TCAD工具的结构与仿真原理 (11)3.2 用TCAD工具仿真NMOS的步骤 (11)3.3 TCAD工具的仿真结果 (15)4 结论 (16)谢辞 (17)参考文献 (19)附录 (21)正文：1 引言在当今时代，集成电路发展十分迅猛，其工艺的发杂度不断提高，开发新工艺面临着巨大的挑战。
传统的开发新工艺的方法是工艺试验，而现在随着工艺开发的工序细化，流片周期变长，传统的方法已经不能适应现在的需要，这就需要寻找新的方法来解决这个问题。
幸运的是随着计算机性能和计算机技术的发展，人们结合所学半导体理论与数值模拟技术，以计算机为平台进行工艺与器件性能的仿真。
现如今仿真技术在工艺开发中已经取代了工艺试验的地位。
采用TCAD 仿真方式来完成新工艺新技术的开发，突破了标准工艺的限制，能够模拟寻找最合适的工艺来完成自己产品的设计。
此外，TCAD仿真能够对器件各种性能之间存在的矛盾进行同时优化，能够在最短的时间以最小的代价设计出性能符合要求的半导体器件。
进行新工艺的开发，需要设计很多方面的容，如：进行器件性能与结构的优化、对器件进行模型化、设计进行的工艺流程、提取器件模型的参数、制定设计规则等等。
为了设计出质量高且价格低廉的工艺模块，要有一个整体的设计目标，以它为出发点将工艺开发过程的各个阶段进行联系，本着简单易造的准则，系统地进行设计的优化。
TCAD支持器件设计、器件模型化和工艺设计优化，使得设计思想可以实现全面的验证。
TCAD设计开发模拟是在虚拟环境下进行的，缩短了开发周期，降低了开发成本，是一条高效低成本的进行新工艺研究开发的途径。
silvaco 电导率
Silvaco是一家半导体设备和软件解决方案供应商，并不直接生产或提供电导率。
电导率是材料的一个物理特性，用于描述材料导电能力的度量。
它通常表示为σ（西格玛），单位为西门子/米（S/m）。
对于半导体材料来说，电导率取决于其掺杂程度和温度。
掺杂会引入额外的自由电荷载流子（电子或空穴），从而增加材料的导电能力。
温度的变化也会影响电导率，通常情况下，随着温度的升高，电导率会增加。
Silvaco公司提供的软件工具可以用于模拟和分析半导体器件的电导率特性。
这些工具可以帮助工程师优化材料和器件设计，以实现所需的电导率性能。
SILVACO ATLAS操作
一、 ATLAS 概述ATLAS 是一个基于物理规律的二维器件仿真工具，用于模拟特定半导体结构的电学特性，并模拟器件工作时相关的内部物理机理。
1. ATLAS 输入与输出大多数ATLAS 仿真使用两种输入文件：一个包含ATLAS 执行指令的文本文件和一个定义了待仿真结构的结构文件。
ATLAS 会产生三种输出文件：运行输出文件(r un ‐t i m e ou t pu t )记录了仿真的实时运行过程，包括错误信息和警告信息；记录文件(log files)存储了所有通过器件分析得到的端电压和电流；结果文件(s o l u t i on f il e s )存储了器件在某单一偏置点下有关变量解的二维或三维数据。
2. ATLAS 命令的顺序在ATLAS 中，每个输入文件必须包含按正确顺序排列的五组语句。
这些组的顺序如图1.1所示。
如果不按照此顺序，往往会出现错误信息并使程序终止，造成程序非正常运行。
3. 开始运行ATLAS1) 点击桌面图标“Exceed XDMCP Broadcast”。
（如图1.2） 2) 弹出图二的界面。
点击“ASIC-V890”， 点OK 进入。
3) 输入用户名,如“test**”，；输入密码 (注意大小写,并且本软件不显示密码图案“**”，一定注意输入正确与否)，点击OK。
进入界面4) 右击空白处选择“Tools”,再点击“Terminal”。
（如图1.4）图 1.1图 1.2图 1.3中山大学微电子实验室5) 创建根目录并进入ATLAS 软件5.1创建根目录(1)右击选择“Files”,“File Manager” （如图1.5）.找到“experiment”文件夹并双击打开（如图1.6）。
(2)点击左上角“File”，“new folder”.并在弹出窗口中“new folder name”中输入自己的名字如”luyawei” （如图1.9），回到“Terminal”窗口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
x、y坐标的起始位置、终止位置以及 网格空间间隔。
网格的疏密决定仿真结果的精确程度。
y.mesh loc=-0.01 spac=0.002 y.mesh loc=0 spac=0.005 y.mesh loc=0.03 spac=0.005 y.mesh loc=0.1 spac=0.005 y.mesh loc=1 spac=0.5
材料区域的定义
材料区域的定义
region number=1 material=oxide y.max=0 region number=2 material=AlGaN y.min=0 y.max=0.03 polarization calc.strain region number=3 material=GaN y.min=0.03 position=0.3 polarization substrate
workfunc=4.31 workfunc=4.31 surf.rec workfunc=4.31 surf.rec
器件输出特性（I-V曲线）的仿真
solve init solve previous save outfile=GaN.str log outfile=GaN_0. log solve vdrain=0.2 vstep=0.2 vfinal=5 name=drain previous log off
器件最终结构
用tonyplot输出仿真结果
tonyplot GaN_0.log
Silvaco TCAD ----Atlas
2011.01.11
目录
• Silvaco TCAD--Atlas简介 • Atlas器件仿真步骤 • 实例操作演示
Silvaco TCAD—Atlas简介
• Silvaco TCAD软件用来模拟半导体器件电学性能，进 行半导体工艺流程仿真，还可以与其它EDA工具组合起 来使用(比如spice)，进行系统级电学模拟(Sentaurus和 ISE也具备这些功能)。 • SivacoTCAD为图形用户界面，直接从界面选择输入 程序语句，非常易于操作，其例子教程直接调用装载 并运行，是例子库最丰富的TCAD软件之一，你做的任 何设计基本都能找到相似的例子程序供调用。 • Silvaco TCAD平台包括工艺仿真(ATHENA)，器件仿真 (ATLAS)和快速器件仿真系统(Mercury)，尤其适合喜欢 在全图形界面操作软件的用户。
定义各个区域材料，并用polarization calc.strain等申明极 化效应，并对极化效应大小及极化电荷密度进行计算。
电极、掺杂、材料特性和物理模型等的定义
定义电极
electrode name=source electrode name=gate electrode name=drain
Atlas简介
ATLAS器件仿真系统使得器件技术工程师可以模拟半导体器件的电气、光学和 热力的行为。ATLAS提供一个基于物理，使用简便的模块化的可扩展平台，用以分 析所有2D和3D模式下半导体技术的的直流，交流和时域响应。ATLAS器件仿真系统： ◆无需昂贵的分批作业试验，即可精确地特性表征基于物理的器件的电气、光学 和热力性能； ◆解决成品率和工艺制作过程变异的问题，使其达到速度、功率、密度、击穿、 泄漏电流、发光度和可靠性的最佳结合； ◆完全与ATHENA工艺仿真软件整合，具有完善的可视化软件包，大量的实例数据 库和简单的器件输入； ◆最多选择的硅模型，III-V、II-VI、IV-IV或聚合/有机科技，包括CMOS、双极、高 压功率器件、VCSEL、TFT、光电子、激光、LED、CCD、传感器、熔丝、NVM、铁 电材料、SOI、Fin-FET、HEMT和HBT； ◆分支机构遍布世界各地，有专门的物理学博士提供TCAD支持； ◆与专精稳定和有远见的行业领导者合作，在新技术强化上有活跃的发展计划； ◆直接把ATLAS结果输入到UTMOST进行SPICE参数提取，将TCAD技术应用到整个流 片(Tapeout)过程。
网格的定义
网格的定义
x.mesh loc=0 x.mesh loc=1 x.mesh loc=2 x.mesh loc=3 x.mesh loc=4 x.mesh loc=5 x.mesh loc=6 x.mesh loc=7 spac=0.5 spac=0.01 spac=0.2 spac=0.01 spac=0.01 spac=0.2 spac=0.01 spac=0.5
定义材料特性
material ni.min=1e-10 taun0=1e-9 taup0=1e-9 mobility fmct.n GaNsat.n
选定物理模型
models
srh fermi print
定义接触类型
contact contact contact
name=gate name=source name=drain
用Atlas语法直接进行器件描述，然后进行器件性能仿真。
Atlas器件仿真步骤
• 启动Atlas软件 • 网格的定义 • 材料区域的定义 • 电极、掺杂、材料特性和模型特性等的定义
• 器件输出特性（I-V曲线）的仿真
• 用tos软件
在LINUX系统下， 输入deckbuild –as& 进入Atlas操作界面。 Go atlas开始运行。
x.min=0 x.min=3 x.min=6
x.max=1
y.min=-0.005 y.max=0
x.max=4 y.min=-0.005 y.max=0 x.max=7 y.min=-0.005 y.max=0
定义掺杂
doping n.type concentration=5e16 uniform y.min=0 y.max=0.03 doping n.type concentration=1e13 uniform y.min=0.03 y.max=1
