平法标注解释
平法标注G解释

板底部X方向和Y方向同时布置直径 为8间距为150mm的HPB300钢筋
板顶部X方向和Y方向同时布置直径为10 距为150mm的HPB300钢筋
地下室顶板作为上部结构嵌固端时要双 层双向配筋
当贯通筋采用两种直径钢筋隔一布一时, 表达为фXX/YY@间距
B:Xф10/12@100
直径为10mm的钢筋和直径为12mm的 钢筋间距为100mm,隔一布一
楼面板 LB 屋面板 WB 悬挑板 XB
板厚度的标注:h=XXX(单位mm) 若为变截面厚度的悬挑板,标注为: h=板根厚度/板端厚度
h80/60
板中的纵筋
贯通纵筋集中标注
墙
支座纵筋原位标注
次
梁
贯通纵筋的标注
B代表下部有贯通纵筋 T代表上部有贯通纵筋 B&T代表上部和下部同时有贯通纵筋
X代表X方向上有贯通纵筋 Y代表Y方向上有贯通纵筋 X&Y代表X和Y方向上同时有贯通纵筋
梁两端各有13根HPB300直径为
10mm间距为150mm的四肢箍
梁其余部分箍筋为HPB300直径为10mm 间距为200的四肢箍
11 8@ 2 15 4 /2 00 2
梁的两端各有18根HPB300直 径为12mm间距为150mm的 四肢箍
梁其余部分箍筋为HPB300直径为12mm间距 为200的双肢箍
柱的截面尺寸注写
矩形截面用b×h来表示长×宽
圆形截面用d来表示直径
用b1、b2、h1、h2表示 柱的形心与定位轴线的关系
bb1 b2
hh1h2
芯柱可以不用 注写截面尺寸
柱号 b×h(尺寸) b1 b2 h1 h2
KZ1
750×700 375 375 150 550 650×600 325 325 150 450
平法标注

右悬梁下部筋3b18: L= 悬梁长-BHC+15d
=(2800-200)-25+15*18 =2845
2845
箍筋尺寸: L1=300-2*25+2*8=266 L2=600-2*25+2*8=566
266 566
返回
箍筋根数计算:
第一跨箍筋根数: N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round[(1.5*600-50)/100]+Round[(3600-400-2*1.5*600)/200]+1 =2*9+7+1=26根 第二跨箍筋根数: N=2*Round[(1.5*600-50)/100]+[Round(5800-400-2*1.5*600)/200]+1 =2*9+18+1=37根 第三跨箍筋根数:(同第一跨 ) N=26根 右悬梁箍筋根数: N=Round[(2800-200-2*50)/100] +1 =26根
270 4205 4042
第二跨下部纵筋4b18:
L=Ln+max(Lae,0.5Hc+5d)*2 =(5800-200*2)+2*35*18
6660
=6660
返回
第三跨下部纵筋3b18: L= Ln+max(Lae,0.5Hc+5d)*2 =(3600-2*200)+2*35*18
=4460
4460
下面以一个实例具体介绍梁配筋的计算规则:
返回
200 200
3600
5800
梁平法表示图
C25砼,3级抗震
平法标注解释

当圆柱采用螺旋箍筋时,需在箍筋前加 “L” 。
2.2 截面注写方式
系在分标准层绘制的柱平面布置图的 柱截面上,分别在同一编号的柱中选择一 个截面,以直接注写截面尺寸和配筋具体 数值的方式来表达柱平法施工图。
屋面框架梁 WKL XX (XX)、(XXA) 或(XXB)
框支梁
KZL XX (XX)XX (XX)、(XXA) 或(XXB)
悬挑梁
XL XX
井字梁
JZL XX (XX)、(XXA) 或(XXB)
注: (XXA)为一端有悬挑,(XXB)为两端有悬挑,悬挑不计入跨 数。
• 例 18Φ12150(4)/200(2),表示箍筋为I级钢筋, 直径Φ12,梁的两端各有18个四肢箍,间距为 150;梁跨中部分,间距为200,为双肢箍。
(4) 梁上部通长筋或架立筋
• 当同排纵筋既有通长筋又有架立筋时,应用 “+”将通长筋和架立筋相联。如 2φ22+(4 Φ12)用于六肢箍,其中 2φ22为通长筋,4 Φ12为架立筋。
谢谢
• 当梁的上部纵筋和下部纵筋均为通长筋时,如 3 φ22;3φ20表示梁的上部配置3φ22
的通长筋,梁的下部配置3φ20的通长筋。
(5 ) 梁侧面纵向构造钢筋 或受扭钢筋配置
•
G 4 Ф12,表示梁的两个侧面共配置4 Ф12
的纵向构造钢筋,每侧各配置2Ф12。
•
N 6 φ22,表示表示梁的两个侧面共配置 6
第三章 梁平法施工图制图规则
梁平法施工图的表示方法
1、平面注写方法 2、截面注写方法
3.1 平面注写方式
平法标注解释

工程中,框架柱的箍筋加密范围
刚性地面上下各500mm设置箍筋加密
刚性地面:把地面夯实,并铺设150mm 厚的混凝土面层
对剪跨比小于等于2的柱,框支柱、
一级和二级抗震等级的角柱,要求全高 加密。
第十九页
截面注写需要注意的事项
1、需要看清标高 2、直径不同时需要注写角部纵筋
3、需要图示清楚每边纵筋的根数
标注b×h1/h2
第二十八页
柱
柱
C1为腋长、C2为腋高
柱
梁
第二十九页
柱
用“/”分隔根部高度和端部高 度
第三十页
梁的箍筋注写规则
箍筋的注写内容:
钢筋种类+直径+加密区和非加密区间距 +肢数
10 @100 / 2004
直径为10mm 加密区箍筋间
HPB300钢筋 距100四肢箍
非加密区箍筋间距200四肢箍 第三十一页
第五十一页
梁中附加箍筋和吊筋的标注
附加箍筋和吊筋的目的是防止集中荷载
作用于梁中部时,产生局部拉脱现象
第五十二页
附加箍筋和吊筋,可直接画在平面图的 主梁上,用线引注总配筋值,当多数箍
筋或吊筋相同时,可统一标注
第五十三页
板的标注
板块编号+板厚+贯通纵筋+标高高差
第五十四页
板厚度的标注:h=XXX(单位mm)
3
号 矩 形 洞
洞 口 尺
洞口中心距本结构层楼 面3.1m
寸
若按标准构造详图设置,可以不注写补强
钢筋(图集11G101-1 78页)
第八十二页
JD4 800×300 +2.100 3ф14/3ф18
教你读懂平法标注(梁)

教你读懂平法标注(梁)一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
二、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25 表示上部钢筋为3Φ25,下部钢筋为5Φ25。
三、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
四、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
五、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
广联达平法标注说明

图中并未标注各类钢筋的长度及伸入支座 的长度等尺寸,这些尺寸都由施工单位的技 术人员查阅图集03G101-1中的标准构造 详图,对照确定。图7.14所示是图集中画出 的二级抗震等级楼层框架梁KL纵向钢筋构造 图。
图中并未标注各类钢筋的长度及伸入支座的长度等尺寸, 这些尺寸都由施工单位的技术人员查阅图集03G101-1中的 标准构造详图,对照确定。
钢筋混凝土梁配筋图:
加密区:(如图所示)
梁的平面注写包括集中标注和原位标注1集中标注集中标注表示梁的通用数值可以从梁的任何一集中标注的部分内容有四项必注值和一项选注值必注值有梁的编号截面尺寸梁箍筋及梁上部贯面与楼层结构标高有高差时应注写

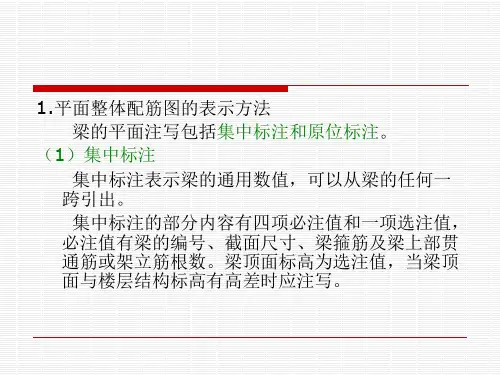

1.平面整体配筋图的表示方法 梁的平面注写包括集中标注和原位标注。 (1)集中标注 集中标注表示梁的通用数值,可以从梁的任何一 跨引出。 集中标注的部分内容有四项必注值和一项选注值, 必注值有梁的编号、截面尺寸、梁箍筋及梁上部贯 通筋或架立筋根数。梁顶面标高为选注值,当梁顶 面与楼层结构标高有高差时应注写。
(2)原位标注 原位标注表示梁的特殊值。 当集中标注中的某项数值不适用于梁的某部位时, 则将该项数值原位标注,施工时原位标注取值优先。 (3)原位标注的部分规定 ① 梁上部纵筋(含贯通筋)多于一排时,用斜线 “/”将各排纵筋自上而下分开。 ② 梁下部纵筋(含贯通筋)多于一排时,用斜线 “/”将各排纵筋自上而下分开。
钢筋平法标注在图纸中的含义

钢筋标注中的含义JZL(3B)400*700Y1500*500*300是基础主梁,Y后边的是加腋信息(就是条基的底)Φ8@200(4)是A8钢筋的箍筋,间距200,4肢箍B2Φ25+3Φ22;T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的,上部通长筋是2根16的加上2根14的YΦ16@200;Φ8@300是加腋钢筋,就是条基铺底筋,主筋是16的间距200,分布筋是8mm的间距300G2Φ16;LΦ8@500是侧面构造筋,2根16mm的,拉筋是8mm的间距500JCL-4(2B)600*800Φ10@100(4)B6Φ25;T6Φ20N2Φ14 4号基础梁2跨两端悬挑梁截面尺寸600*800箍筋为10个的4肢箍间距100梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词,分别有两肢箍、四肢箍等,它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑,起支撑梁的作用。
梁支座一般为:墙/柱/梁三种梁的支座:与梁接触,承受梁传来荷载并承受的构件。
如:主次梁的节点,梁与柱的节点,梁与承重墙的节点等,总之就是能支撑梁的那个“座”。
加腋梁,指钢梁或混凝土梁在根部斜向加高,加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力,或者为了加强梁的抗震性能。
一个柱子两边的梁,上部纵筋,左端有原位标注,右端没有,那右端的纵筋分布是按左端的来布置,还是按集中标注来布置的?是这样,这个4根25的是代表这个支座顶的钢筋,也就是说,左右都是很少的梁,有2面标注的,出现的情况就3种,1是不同轴,1是标高不同,1是断面不同。
井字梁就是不分主次,高度相当的梁,同位相交,呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。
工程识图之平法标注(板)

工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板(一)、概念。
以粱为支座的楼面和屋面板。
如图:(二)、标注。
有梁楼盖板平法标注,系在楼面板和屋面板布置图上,采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则(1)、板结构平面坐标方向1)当两向轴网正交时,图面从左至右为X向,从下至上为Y向;2)当轴网转折时,局部坐标方向顺轴网转折角度做相应转折;3)当轴网向心布置时,切向为X向,径向为Y向;(2)、板块编号(3)、板厚注写。
①板厚注写为h=xxx(为垂直于板面的厚度),当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,注写为h=xxx/xxx,当设计已在图注中统一标明板厚时,此项可不注。
②集中标注处标明板厚,如:h=120,图名处标注板厚,如:12.000-21.000板平面布置图h=120。
(4)、板贯通纵筋。
①、贯通筋前用B代表下部,以T代表上部,B&T代表下部与上部;②、X向贯通纵筋以X打头,Y向贯通纵筋以Y打头,两向贯通纵筋配置相同时以X&Y打头;格式为:B:XΦxx@xxx;YΦxx@xxxT:XΦxx@xxx;YΦxx@xxx③、当为单向板时,另一向贯通的分布筋可不必注写,而在图中统一注明。
④、当在某些板内配置有构造钢筋时,则X向以Xc,Y向以Yc打头注写,例如:XB h=150/100 B:Xc&YcΦ8@200);⑤、当Y向采用放射配筋时,设计者应注明配筋间距的度量位置;⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时,表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××,如图:示例解读:表示5号楼面板,板厚110,板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢,且两种直径的钢筋隔一布一,两种直径钢筋之间间距100。
11G101-3平法标注解读

第二章条形基础平法识图
(3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上,用线引注总配 筋值,当多数附加箍筋或吊筋相同时,可在梁平法施工图上统一注明,少数 与统一注明值不同时,再原位引注.
第二章条形基础平法识图
2.梁编号的注写形式 梁编号中(XXA)表示梁一端悬挑,(XXB)表示梁两端有悬挑,
第二章条形基础平法识图
(2) 梁下部纵筋: a 当梁下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开. 例 梁下部纵筋写为6Φ 25 2/4, 则表示上一排纵筋为2Φ 25, 下一排纵筋为4Φ 25, 全部伸入支 座. b 当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联, 注写时将角部纵筋写在 前面. 例 梁支座上部有四根纵筋,2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时,则不需在梁下部重复做原位标注.
架立筋注写在加号后面的括号内。 例:B:2φ 20+(2φ 12)其中2φ 20表示梁底部贯通纵筋,(2φ 12)表示架立筋 2) 以T打头,注写梁顶部贯通纵筋。注写时用“;”将底部与顶部贯通纵筋分隔开 3)当梁底部或顶部贯通纵筋多于一排时,用“/”将各排纵筋自上而下分开。 例:B:4φ 20;T:12φ 20 7/5,表示梁底部贯通纵筋为4φ 20;梁顶部贯通纵筋上一排为
第二章条形基础平法识图
四、 基础梁原位标注的内容规定如下:
1、 梁支座上部纵筋,该部位含通长筋在内所有纵筋: a 当梁支座上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开. 例 梁支座上部纵筋写为6Φ 25 4/2, 则表示上一排纵筋为4Φ 25, 下一排纵筋为2Φ 25. b 当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联, 注写时将角部纵筋写 在前面. 例 梁支座上部有四根纵筋,2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注;当梁中间支座两边的上 部纵筋相同时,可仅在支座的一边标注配筋值,另一边省去不注.
A钢筋平法标注解释

``钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
平法标注11G-101解释

(-0.100)
KL7(3) N4ф18
(+0.100)
300×700
ф10@100(4)/200(2) 2ф25
梁的原位标注
当梁的纵筋多于一排时,用斜线“/”
将纵筋自上而下分开。
梁上部纵筋:6ф25 4/2 梁下部纵筋:6ф28 2/4
若同排纵筋中有两种直径时,用加号 “+”将两种纵筋相联,角部纵筋在前 面
上部配3根直径为 22的HRB400纵筋
下部配3根直径为 20的HRB400纵筋
梁中部钢筋的标注
梁 中 部 钢 筋
构造钢筋,以G开头
受扭钢筋:以N开头
梁的构造钢筋,亦称为梁的腰筋,主 要是防止梁侧面的收缩裂缝
梁 的 构 造 钢 筋
抗扭纵筋的构造要求:
1、应沿截面周边均 匀对称布臵,且截面 四角处必须配臵 2、其间距不应大于 200mm或截面宽度b;
一般情况下,从柱的一端算起,箍筋 加密区的高度最小为: Max(柱截面的高度,柱净高的1/6, 500mm), 若柱的截面为圆形,截面高度取直径。
对于底层柱,下端的箍筋加密区的高 度不小于柱净高的1/3
工程中,框架柱的箍筋加密范围
刚性地面上下各500mm设臵箍筋加密 刚性地面:把地面夯实,并铺设150mm厚 的混凝土面层 对剪跨比小于等于2的柱,框支柱、 一级和二级抗震等级的角柱,要求全 高加密。
当同排纵筋中,既有通长钢筋又有架 立钢筋时,标注应为:
通长钢筋 架立钢筋
2 22 412
两根直径为中间
若梁的上部纵筋和下部纵筋全跨相同时, 可用分号,将上部配筋和下部配筋分隔 开来。
3 22 ;3 20
附加箍筋和吊筋,可直接画在平面图 的主梁上,用线引注总配筋值,当 多数箍筋或吊筋相同时,可统一标注
广联达平法标注说明

(2)原位标注 原位标注表示梁的特殊值。 当集中标注中的某项数值不适用于梁的某部位时, 则将该项数值原位标注,施工时原位标注取值优先。 (3)原位标注的部分规定 ① 梁上部纵筋(含贯通筋)多于一排时,用斜线 “/”将各排纵筋自上而下分开。 ② 梁下部纵筋(含贯通筋)多于一排时,用斜线 “/”将各排纵筋自上而下分开。
③ 当同排纵筋有两种直径时,用加号“+”将两种直径 的纵筋相连,角筋写在前面。
图中并未标注各类钢筋的长度及伸入支座 的长度等尺寸,这些尺寸都由施工单位的技 术人员查阅图集03G101-1中的标准构造 详图,对照确定。图7.14所示是图集中画出 的二级抗震等级楼层框架梁KL纵向钢筋构造 图。
图中并未标注各类钢筋的长度及伸入支座的长度等尺寸, 这些尺寸都由施工单位的技术人员查阅图集03G101-1中的 标准构造详图,对照确定。
1.平面整体配筋图的表示方法 梁的平面注写包括集中标注和原位标注。 (1)集中标注 集中标注表示梁的通用数值,可以从梁的任何一 跨引出。 集中标注的部分内容有四项必注值和一项选注值, 必注值有梁的编号、截面尺寸、梁箍筋及梁上部贯 通筋或架立筋根数。梁顶面标高为选注值,当梁顶 面与楼层结构标高有高差时区:(如图所示)
钢筋平法标注解释

钢筋平法标注钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
[说明]平法标注方式方法标注的种类解释集中标注和原位标注的区别
![[说明]平法标注方式方法标注的种类解释集中标注和原位标注的区别](https://img.taocdn.com/s3/m/9c7e469d6429647d27284b73f242336c1eb930dc.png)
平法标注方式方法标注的种类解释集中标注和原位标注的区别平法识图的认识及总结?本学期了解一些关于平法识图的知识,并发现了其应用的广泛性。
通过老师的讲解和平法图解的了解学习,进一步知晓了建筑构件中一些钢筋的配置以及布置方法,进一步了解了有关建筑识图的知识。
混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用,这样才能真正领悟平法的真正内涵。
平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
?一、梁平法两种标注:?1.集中标注?(1)梁编号:类型代号、序号、跨数、有无悬挑代号。
??(2)梁截面尺寸。
当为等截面梁时,?用b×h表示;?当有悬挑梁且根部和端部的高?度不同时,用斜线分隔根部与端部的高度值。
即为b×h1/h2。
?(3)梁箍筋,包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线(“/”)分隔;当梁箍筋为同一种间距及肢数时,则不需要用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
?如φ10@100/200(4),表示直径为10mm的Ⅰ级钢筋,加密区间距为100mm,非加密区间距为200mm,均为四肢箍。
?2、原位标注?(1)梁支座上部纵筋数量、等级和规格,写在梁上方,且靠近支座。
??当上部纵筋多于一排时,?用斜线“/”将各排纵筋自上而下分开。
?如:6φ25?4/2:上一排纵筋为4φ25,?下一排纵筋为2φ25。
??同排纵筋有两种直径时,?用加号“+”将两种直径的纵筋相连,?注写时将角部纵筋写在前面。
钢筋平法标注解释

钢筋平法标注解释钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25(-2)/4表示有两排钢筋,上排筋为2Φ25不伸入支座,下排筋4Φ25全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
下排筋5Φ25,通长布置。
五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ256Φ25 4/26Φ25 4/26Φ254/2 4Φ25 □——————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7,有三跨,断面宽300,高700。
平法标注

说明: 1. Lae:纵向受拉钢筋抗震锚固长度(任何情况下不得小于250mm)
Ln: 梁净跨;
Hc: 柱截面沿框架方向的高度
2. 一级抗震加密区>=2Hb,二至四级>=1.5Hb
返回
手工计算结果如下:
上部通长筋2b22:
L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d
12b25: L1=L2=层高-基础顶面距接头距离+上层楼面距接头距离
=3200-Hn/3+Max(Hn/6,Hc,500)
=3200-900+550
2850
=2850
二层:
12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离
L2
=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)
=(5800-200*2)/4+400+(5800-200*2)/4
=3100
3100
支座3两端上部一排筋2b22: L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3
= (5800-200*2)/3+400+ (5800-200*2)/3
= 4000
4000
支座3两端上部二排筋2b22: L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4
原位标注表示:支座1上部纵筋为4根直径22的二级钢,支座2两边上部纵筋为6 根直径22的二级钢分两排,上一排为4根,下一排为2根;第一跨跨距3600,下 部纵筋为3根直径18的二级钢,全部伸入支座,;第二跨跨距5800,下部纵筋为 4根直径18的二级钢,全部伸入支座;以后类推。
