法兰与垫片的基础知识演示文稿

合集下载

《法兰基础知识》课件

滑套法兰
安装方便，适用于低压、低温环境下的管道连接，但密封性较差。
盲板法兰
用于管道系统的密封，适用于需要封堵某些管道或设备的进口和出口的场合。
法兰的安装和维护
1 安装
2 维护
根据法兰的种类和连接方式，进行正确的安装和紧固，注意平面度、表面清洁和紧固力度。
定期检查法兰连接的密封性和紧固情况，清洁法兰表面，及时更换老化或损坏的密封垫片。
法兰的应用范围和选择方法
石油、化工行业
法兰用于管道连接，包括输送液体和气体的管道，广泛应用于石油、化工等领域。
能源、电力行业
法兰用于燃料输送系统、蒸汽输送系统等，保证能源和电力设备的安全运行。
造船、航天行业
法兰用于船舶和航天器的管道连接，保证船舶和飞行器的可靠性和安全性。
总结与结论
本课件详细介绍了法兰的种类、特点、安装和维护等知识，使学习者对法兰的应用范围和选择方法有了全面的了解。希望通过本课件的学习，能够提升大家在相关领域的工作能力。
课件概述和结构
概述
本课件以法兰的基础知识为主题，通过清晰的结构和有趣的内容，帮助学习者快速了解法兰的基本概念和应用。
结构
课件分为七个主题，包括法兰的种类、特点、安装和维护等。每个主题都有简明扼要的介绍和重点要点的阐述。
法兰的种类及其特点
旗领法兰
具有连接牢固、受力均匀、抗震性能好等特点，适用于高压、高温环境下的管道连接。
《法兰基础知识》PPT课件
这是一份关于法兰基础知识的PPT课件，旨在向大家介绍法兰的种类、特点、安装和维护等内容。通过本课件，你将深入了解法兰的应用范围和选择方法。

课件目的和使用场景
了解法兰的基础知识对于从事工程、设计、制造等领域的专业人士至关重要。该课件适用于大学教育、企业培训以及相关专业研究的场景。

设备基本知识(法兰垫片阀门)(PPT92页)

2020/7/20
作者：张吉明
5
法兰结构型式、参数
对焊法兰又称高颈法兰，它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大，或应力变化反复的场合；压力、温度大幅度波动的管道和高温、高压及零下低温的管道。
2020/7/20
作者：张吉明
7
法兰结构型式、参数
松套法兰的连接实际也是通过焊接实现的，只是这种法兰是松套在已与管子焊接在一起的附属元件上，然后通过连接螺栓将附属元件和垫片压紧以实现密封，法兰（即松套）本身则不接触介质。这种法兰连接的优点是法兰可以旋转，易于对中螺栓孔，使用在大口径管道上易于安装，也适用于管道需要频繁拆卸以供清洗和检查的地方。其法兰附属元件材料与管子材料一致，而法兰材料可与管子材料不同，因此比较适合于输送腐蚀性介质的管道。
标准编号法兰总高度，mm
法兰厚度，mm
公称压力，MPa
2020/7/20
作者：张吉明
6
法兰结构型式、参数
平焊法兰又称搭焊法兰。平焊法兰与管子的连接是将管子插入法兰内孔至适当位置，然后在搭焊，其优点在于焊接装配时较易对中，且价格便宜，因而得到了广泛的应用。按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。

2020/7/20
作者：张吉明
18
二、法兰密封面
2020/7/20
作者：张吉明

法兰与垫片的基础知识演示文稿

法兰用密封垫片
金属复合垫片
金属垫片
非金属软垫片
聚四氟乙烯垫片
橡胶垫片
石棉橡胶垫片非石棉纤维橡胶垫片
聚四氟乙烯包覆垫片
金属缠绕式垫片金属冲齿板柔性石墨复合垫片
金属包履垫片
金属波齿复合垫片
金属齿型复合垫片金属平垫片金属波纹形垫片金属齿形垫片金属环形垫片
金属透镜垫片
八角形环垫
椭圆形环垫
RX型及BX型自紧密封环垫
目前二十二页\总数六十页\编于二点
3、法兰的密封面形式
目前二十三页\总数六十页\编于二点
3、法兰的密封面形式
榫槽面(TG)密封面是由榫和槽所组成的，垫片置于槽中，
不会被挤动。垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。即使用于压力较高之处，螺栓尺寸也不致过大。因而，它比以上两种密封面均易获得良好的密封效果。密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。当压力不大时，即使直径较大，也能很好地密封。
目前三十八页\总数六十页\编于二点
1、非金属平垫片非金属平垫片。标准：HG20606公制（欧洲体系）系列、
HG20627英制（美洲体系）系列。材料通常包括：天然橡胶及合成橡胶；石棉板橡胶板和耐
油石棉橡胶板;合成纤维橡胶压制板（有机、无机）；改性或填充的聚四氟乙烯板。
目前三十九页\总数六十页\编于二点
工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。

法兰螺栓垫片安装规范 ppt课件

25.4 31.8
39.6 47.8
66.5 73
20.6 26.9
25.4 31.8
39.6 66.5 47.8 73
20.6 26.9
25.4 31.8
39.6 47.8
69 77.5
20.6 26.9
横向抗拉强度 /MPa
≥19.0 ≥12.0
适用条件
标准
压力温度 p/MPa t/℃
≤6.0 ≤4.0
≤450 GB/T39 85-
≤350 1995
≥6.0
≤1.5 ≤200
耐 NY200 石墨色油石 NY250 浅蓝色棉橡 NY150 灰白色胶板
≥26.0 ≥9.0
≥8.0
≤4.0 ≤2.5
72
72
1
25
11/4 32
34
71
71
71
71
82 34
43
57
34
40
54
54
71
71
71
82
82
82
43
82
82
82
82
88 43
51
65
43
49
65
65
82
82
82
88
88
88
11/2 40
2
50
49
92
92
92
92
103 48
61
75
48
54
70
61
107 107
107 107
113 57
内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。内加强环的作用是：防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲蚀。

法兰与垫片的基础知识

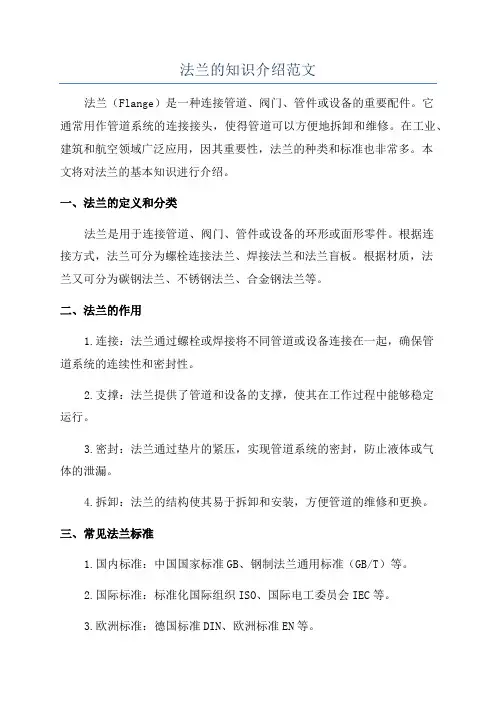

法兰的知识介绍范文

法兰的知识介绍范文法兰（Flange）是一种连接管道、阀门、管件或设备的重要配件。

它通常用作管道系统的连接接头，使得管道可以方便地拆卸和维修。

在工业、建筑和航空领域广泛应用，因其重要性，法兰的种类和标准也非常多。

本文将对法兰的基本知识进行介绍。

一、法兰的定义和分类法兰是用于连接管道、阀门、管件或设备的环形或面形零件。

根据连接方式，法兰可分为螺栓连接法兰、焊接法兰和法兰盲板。

根据材质，法兰又可分为碳钢法兰、不锈钢法兰、合金钢法兰等。

二、法兰的作用1.连接：法兰通过螺栓或焊接将不同管道或设备连接在一起，确保管道系统的连续性和密封性。

2.支撑：法兰提供了管道和设备的支撑，使其在工作过程中能够稳定运行。

3.密封：法兰通过垫片的紧压，实现管道系统的密封，防止液体或气体的泄漏。

4.拆卸：法兰的结构使其易于拆卸和安装，方便管道的维修和更换。

三、常见法兰标准1.国内标准：中国国家标准GB、钢制法兰通用标准（GB/T）等。

2.国际标准：标准化国际组织ISO、国际电工委员会IEC等。

3.欧洲标准：德国标准DIN、欧洲标准EN等。

4.美国标准：美国国家标准ANSI/ASME、美国石油学会API等。

5.日本标准：JIS（日本工业标准）、JPI（日本石油学会标准）等。

四、法兰的形状和类型1.法兰的形状：法兰可以是圆形、方形、椭圆形或其他形状，具体形状取决于应用领域和需求。

2.法兰的类型：（1）平焊法兰（RF）：法兰的垫面平平齐整，用于一般管道连接。

（2）凸缘焊法兰（FF）：法兰两侧均凸出，用于对焊法兰连接。

（3）凸缘平焊法兰（RTJ）：法兰一侧为凸缘，一侧为平垫，用于高压和超高压管道连接。

（4）盲板法兰（BL）：用于管道系统中没有需求的连接点上，可以关闭管道的开口。

（5）螺栓连接法兰（SW）：法兰通过螺栓连接，可以重复拆卸和安装。

（6）焊接法兰（WJ）：法兰通过焊接固定在管道上，适用于焊接管道。

五、法兰的选择和安装1.选择合适的法兰类型和材质：根据工作条件、压力、温度等因素选择合适的法兰。

阀门法兰及垫片培训通用课件

垫片的安装步骤与注意事项
选择合适的垫片
根据实际情况选择合适的垫片材料和规格，以保证密封效果和使用寿命。
注意清洁
在安装前对法兰面和垫片进行彻底清洁，确保无污物和杂质影响密封效果。
垫片的安装步骤与注意事项
适度紧固
按照规定的力矩紧固螺栓，避免过紧或过松导致密封失效。
检查密封性
安装完成后应进行泄漏测试，确保密封性能良好。
按照规定的顺序和力矩紧固螺栓，确保法兰连接牢固。
阀门法兰的安装步骤与注意事项
注意对中
确保法兰面平行且对齐，避免错位或偏移。
适度紧固
按照规定的力矩紧固螺栓，避免过紧导致密封垫片损坏或过松导致密封失效。
检查密封性
安装完成后应进行泄漏测试，确保密封性能良好。
垫片的安装步骤与注意事项
选择合适的垫片
详细描述
阀门法兰是一种重要的管道连接部件，通常由两个平行的法兰盘和连接螺栓组成。根据不同的应用场景和介质，阀门法兰可分为多种类型，如平焊法兰、对焊法兰、承插焊法兰等。
阀门法兰的材料与规格
总结词
阀门法兰的材料选择和规格设计需根据具体的应用条件和要求进行，以确保其安全性和可靠性。
详细描述
阀门法兰的材料选择需考虑介质的温度、压力、腐蚀性等因素，常用的材料有碳钢、不锈钢、合金钢等。阀门法兰的规格设计则需根据管道的直径、压力等级、连接方式等因素来确定，包括法兰直径、螺栓孔距、螺栓数量和直径等参数。
在安装和拆卸过程中，应确保法兰面清洁，无油污、杂物等，以免影响密封效果和造成安全隐患。
垫片的安全操作规程
垫片的选择和使用应符合相关标准和规范，确保其具有足够的耐
压、耐温、耐腐蚀等性能。
在安装和使用垫片时，应避免锐利或硬物划伤、挤压垫片，以免

《法兰基础知识》课件

为保证加工质量，应严格控制切削参数、刀具
磨损和加工余量。
热处理工艺
热处理工艺简介
热处理种类
热处理工艺是通过加热、保温和冷却等手段改变金属材料的内部组织结构，以达到改善其机械性能的目的。
根据热处理目的不同，可分为退火、正火、淬火和回火等。
热处理设备
热处理质量控制
常用的热处理设备包括电炉、盐浴炉、燃气炉等。
04 法兰的工艺流程
铸造工艺
01
02
03
04
铸造工艺简介
铸造工艺是一种将金属熔化后倒入模具中，待冷却凝固后取
出铸件的过程。
铸造方法分类
根据铸造时金属的熔化温度，铸造方法可分为砂型铸造、金
属型铸造、压力铸造等。
铸造材料选择
根据使用要求和工作环境，选择合适的铸造材料，如铸铁、
铸钢、铝合金等。
铸造缺陷预防
在火电领域，法兰被用于锅炉、汽轮机和烟囱等设备的管道连接；在核电领域，由于其特殊的密封要求，法兰在反应堆和辅助设备的连接中发挥着重要作用；在风电领域，法兰用于风力发电机叶片和塔筒之间的连接。
医药行业
01
医药行业对产品的质量和安全性要求极高，因此对管道连接的要求也十分严格。
02
法兰在医药行业中主要用于制药设备、医疗器械和洁净车间的管道连接，其密封性能和卫生要求必须符合相关标准和规定。
常用的无损检测方法包括超声检测、射线检测、涡流检测等。
无损检测质量控制
为保证无损检测质量，应遵循相关标准和规范，严格控制检测过程和结果分析。
05 法兰的质量控制
外观质量检查
总结词
对法兰的外观进行细致的检查，确保其表面无裂纹、气孔、夹渣等缺陷。

法兰垫片螺栓讲义说课

（2）错口——管线和法兰垂直，单补同
• 如图：在螺栓孔直径及螺栓直径符合标准的情况下，以不用其他工具将螺栓自由地穿入螺栓孔，即认为合格。
（3）张口——法兰间隙过大
如图：两法兰间允许的张口值如下，管法兰的张口应小于 3mm ；与设备连接的法兰，应小于2mm .
泄漏主要因素
• 1）介质的物理性质－粘度； • 2）工况影响，包括压力、温度等； • 3）法兰表面粗糙度的影响； • 4）垫片压紧力的影响； • 5）垫片尺寸的影响，厚度、宽度。 • 垫片厚度不同，建立初始密封的条件也不同，垫片表面呈
法兰垫片专题（初稿）
• 管法兰及其垫片、紧固件统称为法兰接头。法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件，是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等) 中必备的构件
提纲
• 法兰连接的密封原理 • 法兰密封面形式 • 垫片的类型 • 垫片的选用 • 法兰拆卸的要求 • 螺栓螺母的选用
• （7）紧固螺栓法兰时，要做到：法兰两侧螺栓长度基本一致。
法兰拆卸与紧固：
说说紧固顺序
安装前的检查工作
• 1.垫片的检查：
• （1）垫片的材质、型式、尺寸是否符合要求。
• （2）垫片表面不允许有机械损伤、颈项刻痕、严重锈蚀、内外边缘破损等缺陷。
• （3）选用的垫片应与法兰密封面型式相适应。
面容易损坏，运输拆装都应注意。
垫片的选型标准
• （1）进口设备：ASME标准 ANSI标准 BS标准 DIN标准 JIS标准
• （2）电力行业：中国国家GB • （3）化工行业：HG标准（欧洲体系、美洲体系） • （4）石油化工企业：SH标准 • （5）机械行业：JB／T 标准 • （6）冶金行业：中国国家标准GB JB／T标准

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3、法兰的密封面形式
3、法兰的密封面形式
榫槽面(TG)密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。即使用于压力较高之处，螺栓尺寸也不致过大。因而，它比以上两种密封面均易获得良好的密封效果。密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。当压力不大时，即使直径较大，也能很好地密封。
3、法兰的密封面形式
突面（RF）：表面是一个光滑的平面，也可车制密纹水线。密封面结构简单，加工方便，且便于进行防腐衬里。但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。
突面密封面主要用于窄面法兰，即垫片的接触面位于螺栓孔所包围的区域范围内，也就是突面密封面对的垫片外径正好与法兰连接螺栓内切圆直径相当，安装时可借助螺栓使垫片位置固定在法兰面中央。这种密封面在法兰上应用最为广泛。
全平面（FF）：全平面密封适合于压力较小的场合（PN≤1.6MPa）；
3、法兰的密封面形式
平面密封面主要用于宽面法兰及低压管道系统中，与相配密封垫片接触面分布于法兰螺栓中心圆的内外两侧。对应的垫片材质多为石棉橡胶等非金属软质材料，垫片预紧比压较低，无论是平焊法兰还是对焊法兰或者是承插法兰都有用到。
3、法兰的密封面形式
3、法兰的密封面形式
环连接面（RJ）：环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（6.3MPa≤PN≤25.0MPa）。
环连接面密封的法兰，也属于窄面法兰，井在法兰的突面上开出一环状梯形槽作为法兰密封面，和榫槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线设计时要考虑到将法兰在轴向分开的可能。
板式平焊法兰 (PL)、
带颈对焊法兰 (WN)、
带颈平焊法兰 (SO)、
承插焊法兰 (SW)、
对焊环松套法兰(PJ/SE)、
平焊环松套法兰(PJ/RJ)、
衬里法兰盖 (BL(S))、
法兰盖
(BL)。
2、法兰的结构形式
整体法兰系指泵、阀、机等机械设备与管道连接的进出口法兰，通常和这些管道设备制成一体，作为设备的一部分。
2、法兰的结构形式
2、法兰的结构形式
平焊法兰又称搭焊法兰。平焊法兰与管子的连接是将管子插入法兰内孔至适当位置，然后在搭焊，其优点在于焊接装配时较易对中，且价格便宜，因而得到了广泛的应用。按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。
2、法兰的结构形式
2、法兰的结构形式
松套法兰的连接实际也是通过焊接实现的，只是这种法兰是松套在已与管子焊接在一起的附属元件上，然后通过连接螺栓将附属元件和垫片压紧以实现密封，法兰（即松套）本身则不接触介质。这种法兰连接的优点是法兰可以旋转，易于对中螺栓孔，使用在大口径管道上易于安装，也适用于管道需要频繁拆卸以供清洗和检查的地方。其法兰附属元件材料与管子材料一致，而法兰材料可与管子材料不同，因此比较适合于输送腐蚀性介质的管道。
3、法兰的密封面形式
3、法兰的密封面形式
凹凸面（MFM）密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。
凹凸面密封面的特点是垫片嵌在凹面的凹槽中，减少垫片被压力冲击的可能性，装配时便于对中，和突面密封面法兰相比，这种密封面常常可以用在密封要求较严的场合，其缺点是一对法兰两种密封面，密封面加工较突面法兰复杂，因此不像突面法兰那样应用广泛。和榫槽面法兰相比，它还有不能保护垫片不被挤入管道内的缺点。
按法兰结构及其管子的连接方式分为：整体法兰螺纹法兰对焊法兰平焊法兰松套法兰法兰盖等
2、法兰的结构形式
螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。与焊接法兰相比，它具有安装、维修方便的特点，可在一些现场不允许焊接的场合使用。但在管道温度变化急剧或温度高于20℃低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。
2、法兰的结构形式
2、法兰的结构形式
法兰盖也称盲板法兰，是中间不带孔的法兰，供封住管道堵头用。
3、法兰的密封面形式
法兰密封面型式和代号（GB/T9112-2000）
密封面型式
平面
突面
凹凸面
凸面
凹面
榫槽面
榫面
槽面
环连接面
代号
FF
RF
MF
M
F
TGTLeabharlann GRJ3、法兰的密封面形式
3、法兰的密封面形式
法兰与垫片的基础知识演示文稿
优选法兰与垫片的基础知识
第一章法兰
化工装置中大量采用法兰连接，分为设备法兰与管法兰两大系列。设备法兰维修中很少需要更换；检修中常常在更换阀门、液位计、等零部件时，管法兰需同步更换。
1、法兰的分类
按化工(HG)行业标准分：
整体法兰
(IF)、
螺纹法兰
(Th)、
3、法兰的密封面形式
4、法兰的压力等级
法兰标准：HG20592-2009(PN系列）\HG206152009（Calss系列）
欧洲体系分为 0.25MPa、0.6MPa、1.0MPa、 1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、 16.0MPa、25.0MPa共10个压力等级，适用公称直径DN=10～2000mm。
美洲体系分6个压力等级，适用于DN=15～ 1500mm。
2、法兰的结构形式
对焊法兰又称高颈法兰，它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大，或应力变化反复的场合；压力、温度大幅度波动的管道和高温、高压及零下低温的管道。
