可变配气相位机构
可变配气相位控制机构的结构
• 可变配气相位控制装置由传感器、控制部分和 执行机构组成。执行部分由可变配气相位机构 中的凸轮、摇臂和同步活塞等组成；控制部分 和执行机构由发动机ECM、可变配气相位电磁 阀和压力开关等组成；在发动机工作中，各种 传感器不断地向ECM输入发动机转速和负荷的 变化。当转换条件符合后，ECM操纵可变配气 相位电磁阀打开油路，机油压力推动同步活塞 把三个摇臂连锁在一起，实行可变配气相位， 以改变进气量，提高发动机功率。
四川汽车职业技术学院龚兰兰可变配气相位控制机构的结构可变配气相位控制机构可以使发动机在高速运转时改变气门开启时间和升程并由ecm电控组件控制同时也可以改变高速时进排气门开启的重叠时间使发动机在高速范围由于可变配气相位的作用输出更大的功率
可变配气相位机构
可变配气相位控制机构的结构
• 可变配气相位控制机构，可以使发动 机在高速运转时改变气门开启时间和升 程，并由ECM电控组件控制，同时也可 以改变高速时进、排气门开启的“重叠 时间”，使发动机在高速范围由于可变 配气相位的作用输出更大的功率。可变 配气相位控制机构由气门（每个气缸有 两个进气门和两个排气门）、凸轮、摇 臂、同步活塞A和B、正时活塞等组成。
可变配气相位控制机构的检修
• （3）检查摇臂 • ① 拆下气缸盖罩，在压缩上止点时，用
手推动三个摇臂，应能独立自由动作， 不应连锁。
• ② 从检查油孔注入压力为400kPa的压缩 空气，并堵住泄油孔，用手指将正时板 推高2~3mm，同步活塞应能把三个摇臂 连锁。
• ③ 不往检查油孔注入压缩空气，三个摇 臂能分开独立动作。
可变配气相位控制机构工作原理
• 在中、低转速时，凸轮轴内没有机油压力， 三个摇臂各自独立运动，互相不干涉。这 时两个进气门分别由主、次凸轮驱动，主 摇臂驱动主气门，次摇臂驱动副气门。由 于主凸轮升程大，气门开度大，而次凸轮 升程小，气门开度小，因而进入气缸的混 合气也相对较少。因此，发动机在中、低 速时，可变配气相位不起作用。

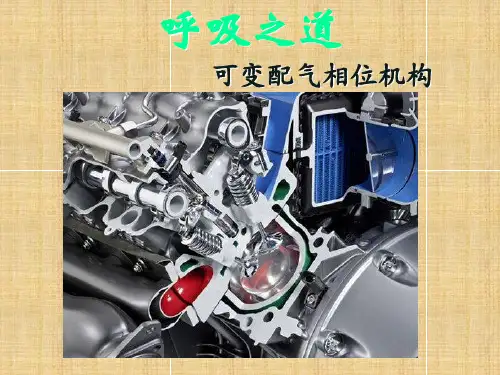

汽车可变配气相位机构VVT
• 其实以目前的以上的可变气门引擎来讲，已经都 作的越来越像了，原本各车厂都保有各自在VVT-i ，VANOS上的优点，之后各家或多或少地解决自 己不足的地方。除了商业上的竞争外，不就是对 我们生存的空间-地球，许下科技与环保共存的允 诺，所以，我们才需要一具既符合我们的动力期 待，又能低油耗与低排污的引擎，而今天介绍的 这进气引擎VVTL-i，Valvetronic正是我们刚进入 21世纪时，献给大自然与全人类的代表作!
• 可变配气相位调节机构工作原理
气门的配气正时则是由凸轮决定
VVT-i调节机构 调节机构
电磁控制阀结构
VVT-i调节机构位置（提前状态） 调节机构位置（提前状态） 调节机构位置
在中等负荷工况，根据来自发动机ECU的提前信号，凸轮轴正时机油电磁控 制阀的电流值最大，使滑阀处在下图所示位置，总油压作用到正时提前转子油腔， 使凸轮轴向正时提前方向转动，改善缸内废气排出性能，提高功率。
谢
亚洲
谢！
---李
VVT-i调节机构位置（滞后状态） 调节机构位置（滞后状态） 调节机构位置
在怠速和大负荷工况，根据来自发动机ECU的滞后信号，电磁控制阀断电， 使滑阀处在下图位置，总油压作用到正时滞后转子油腔，使凸轮轴向正时 滞后方向转动，防止回火，提高充气效率和转矩。
VVT-i调节机构位置（保持状态） 调节机构位置（保持状态） 调节机构位置
• 可变气门正时技术 • 发动机可变气门正时技术的英文缩写就是 “VVT”（Variable Valve Timing)，其实这种称谓 是“可变气门正时”的通称，而在汽车领域被普 遍应用的可变气门正时技术又因为各个厂商的自 行创新或者叫法不同而多种多样。简单来说，可 变气门正时的原理就是根据发动机的运行情况， 调整进排气的量，控制气门开合的时间和角度， 使进入的空气量达到最佳，从而提高燃烧效率。
四种形式的可变配气机构 2
三、工作原理：
1、怠速工况—转速较低，混合气流速慢，进气提前 角应较小，使进气重叠角减小，以防止发动机回火。 为此，电磁阀的控制电流较小，磁吸力较小，使滑 阀应处于“保持状态”，油道内无油压，锁销处于 锁止状态，进气门不提前开启，保证怠速平稳运转。
2、中等负荷工况—转速较高，混合气流速加快，惯性 能量较大，进气门应早开，加大重叠角，可使废气排 出量加大，提高容积效率。滑阀应处于“提前状态”， 以加大发动机的扭矩值。为此，电磁阀的电流随之加 大，滑阀在较大的磁吸力作用下，可左移到极限位置， 出油孔和回油孔随动开启。使转子右旋转，进气门开
（一）构造—它是在液压紧链器的基础上，加装了用ECU 控制的电磁阀，形成了一个“配气相位调节总成”部件。
只能对进气凸轮轴进行调 整。排气凸轮轴被曲轴正 时齿带驱动，不能调整。 进气凸轮轴通过正时链条 被排气凸轮轴驱动。 凸轮轴调整是通过电控液 压活塞将油压作用于链条 张紧器来完成的。凸轮轴 调整机构的工作油路与气 缸盖上的油道相通。
启程度随之加大，最大可达40° 曲轴转角。
3、大负荷工况—转速相对降低，混合气流速变慢，应使进气门早 开程度减小，以防止发动机回火，用加大晚关程度来加大扭矩值。 为此，电磁阀不通电，不产生磁吸力，滑阀在其弹簧的作用下，被 推到右端极限位置。其出油道和回油道反向转换，转子反向左转， 进气门早开程度减小，滑阀应处于“迟后状态”，保证了发动机扭
丰田车系
智能可变气门正时系统(VVT—i系 统)
VVT—i（Variable Valve Timing intelligent）
智能可变气门正时系统，用来控制进气凸轮轴在 40°角范围内，自动保持最佳的气门正时，以适应 发动机工作状况的需要，实现了在所有速度范围内， 使配气相位智能化的变化（保持、提前、迟后）。从 而，提高了发动机的扭矩和燃油经济性及净化性。
奔驰可变配气机构结构与工作原理
奔驰可变配气机构结构与工作原理引言：随着汽车技术的不断发展，可变配气技术也日益成为汽车发动机领域的研究热点。
奔驰作为一家世界知名的汽车制造商，其可变配气机构在提高发动机性能、降低燃油消耗和排放的方面有着重要的应用。
本文将以奔驰可变配气机构的结构与工作原理为主题，对其进行详细介绍。
一、奔驰可变配气机构的结构奔驰可变配气机构主要由凸轮轴、凸轮轴调节器、凸轮轴传动装置、凸轮轴位置传感器和控制单元等组成。
1. 凸轮轴：凸轮轴是奔驰可变配气机构的核心部件，它通过控制气门的开启和关闭时间来调节发动机的进气量和排气量。
奔驰可变配气机构的凸轮轴通常采用可变凸轮轴设计，以实现不同工况下的最佳配气效果。
2. 凸轮轴调节器：奔驰可变配气机构的凸轮轴调节器用于调节凸轮轴的相位，从而改变气门的开启和关闭时间。
它通常由液压系统或电动机驱动，可以根据发动机转速和负荷条件实时调整凸轮轴的相位，以提供最佳的气门控制效果。
3. 凸轮轴传动装置：凸轮轴传动装置是将凸轮轴与发动机曲轴连接起来的装置，它通过链条或齿轮传动的方式，保证凸轮轴与发动机曲轴的同步运动。
奔驰可变配气机构的凸轮轴传动装置通常采用高强度材料和精密加工工艺，以确保传动效率和可靠性。
4. 凸轮轴位置传感器：凸轮轴位置传感器是用于检测凸轮轴的相位的装置，它通过感知凸轮轴的旋转位置，向控制单元提供准确的信息，以实现精确的气门控制。
奔驰可变配气机构的凸轮轴位置传感器通常采用磁敏感元件或光电传感器，具有高精度和快速响应的特点。
5. 控制单元：控制单元是奔驰可变配气机构的核心控制部件，它根据凸轮轴位置传感器提供的信息，通过计算和判断，控制凸轮轴调节器的动作，以实现准确的气门控制。
奔驰可变配气机构的控制单元具有高速计算和精准控制的能力，可以根据不同的工况和驾驶需求，实时调整凸轮轴的相位和气门的开闭时间。
二、奔驰可变配气机构的工作原理奔驰可变配气机构的工作原理主要包括凸轮轴相位调节和气门控制两个方面。
配气相位及可变机构课件
A
B
滑阀在左侧
滑阀在右侧
➢液压控制阀原理
机油泵
油底壳 A B
通过电磁阀占空比控制，改变A、 B侧分别接通进、回油的时间比， 控制液压油的方向与流量
➢工作过程
机油泵 油底壳
顺时针旋转
➢工作过程
机油泵 油底壳
逆时针旋转
实现进气门配气相位连续可调
➢工作过程
实现进气门配气相位连续可调
➢工作过程
小结
知识点回顾
根据发动机工作需要，适时开、闭进、 排气门

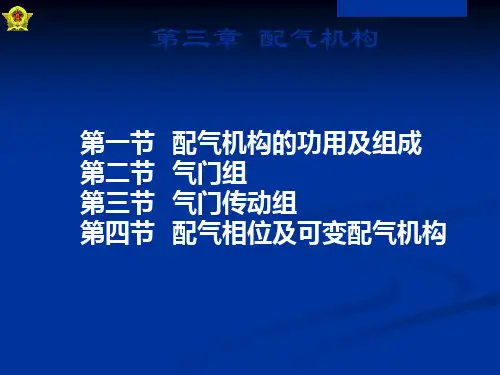

第一节 配气机构的功用及组成
第二节 气门组 第三节 气门传动组
气门组 气门传动组
第四节 配气相位及可变配气机构
课前讨论
四冲程发动机气门工作过 程
课前讨论
四冲程发动机气门工作过
程
配气机构要求：
进气充足、排气彻底
进气冲程： 气门上止点开，下止点关
怠速：
怠速时，进气门延迟关闭
扭矩调整： 转速在1000r/min以上时，进气门提前关闭。
功率调整： 转速在3700rpm以上时，进气门延迟关闭
排气冲程： 气门下止点开，上止点关
能满足要求吗？ 需要可调吗？
第四节
内容及要求
一
配气相位及可变配气机构
二
三
配气相位
配气相位图
可变 配气机构
掌握
了解
熟悉
一、配气相位
定义：
以活塞上、下止点为基准，气门开启和关闭的时刻及开启的持续时间， 用曲轴转角来表示。
➢进气门早开： ➢进气门晚关： ➢排气门早开：
➢ PassatB5可变机构工作原理
张紧器供油管路
调节阀不通电：
滑阀在左侧
奔驰可变配气机构结构与工作原理
奔驰可变配气机构结构与工作原理奔驰可变配气机构是一种现代化的发动机技术，用于控制气门的开闭时间和程度，以提高发动机的效率和动力性能。
本文将介绍奔驰可变配气机构的结构和工作原理。
奔驰可变配气机构的主要结构包括凸轮轴、气门、升程器、可变凸轮轴调节器和控制单元。

凸轮轴是传动气门开闭的核心部件，它通过曲轴驱动，控制气门的开闭时间和程度。
气门是控制进气和排气的关键部件，它在发动机运行时周期性地开闭，以完成气缸内的进气、压缩、燃烧和排气过程。
升程器是奔驰可变配气机构的重要组成部分，它用于改变气门的开闭时间。
升程器可根据发动机转速和负荷的变化，调整气门的升程时间，以提高发动机的动力输出和燃油经济性。
可变凸轮轴调节器是奔驰可变配气机构的核心部件，它负责控制气门的开闭时间和程度。
可变凸轮轴调节器通过调整凸轮轴的相位和角度，使气门的开闭时间和程度发生变化，从而实现发动机的可变配气。
奔驰可变配气机构的工作原理是通过控制单元对可变凸轮轴调节器进行精确控制，使其根据发动机的工况要求，调整凸轮轴的相位和角度，从而改变气门的开闭时间和程度。
控制单元会根据发动机的转速、负荷和温度等参数，计算出最佳的气门开闭时间和程度，并传输给可变凸轮轴调节器。
可变凸轮轴调节器接收到控制信号后，会相应地调整凸轮轴的相位和角度，从而改变气门的开闭时间和程度。
奔驰可变配气机构的工作原理可以使发动机在不同工况下实现最佳的气门控制，从而提高发动机的效率和动力性能。
在低速和负载较小的情况下，可变配气机构可以延迟气门的关闭时间，增加进气量，提高发动机的输出扭矩；在高速和负载较大的情况下，可变配气机构可以提前气门的关闭时间，减少排气阻力，提高发动机的功率输出。
奔驰可变配气机构通过调整气门的开闭时间和程度，实现发动机在不同工况下的最佳配气控制，从而提高发动机的效率和动力性能。
这种先进的发动机技术在奔驰汽车上得到了广泛应用，并取得了显著的成果。
随着技术的不断发展，奔驰可变配气机构将进一步提升发动机的性能，为用户提供更加出色的驾驶体验。
