【CN209775784U】一种碳纤维预浸料布平铺复合层稳定控制机构【专利】
一种碳纤维复合材料自动铺丝通用铺放装置[发明专利]
![一种碳纤维复合材料自动铺丝通用铺放装置[发明专利]](https://img.taocdn.com/s3/m/346c65de0b4c2e3f56276359.png)
专利名称：一种碳纤维复合材料自动铺丝通用铺放装置专利类型：发明专利
发明人：李军利,刘志强,程涛
申请号：CN201610227118.7
申请日：20160413
公开号：CN105690801A
公开日：
20160622
专利内容由知识产权出版社提供
摘要：本发明公开了一种碳纤维复合材料自动铺丝通用铺放装置，包括丝束铺丝单元、xyz三轴运动平台和法兰盘，所述丝束铺丝单元通过法兰盘与xyz三轴运动平台连接，所述丝束铺丝单元包含支撑盘，所述支撑盘上安装有丝束恒温箱，丝束恒温箱内设有若干个丝筒组件，丝筒组件绕固定在支撑盘上的丝筒心轴转动，所述丝筒组件上的丝束穿过位于支撑盘下方的丝束导向装置后依次进入转向架、夹紧模块、重送模块、剪切模块后，通过引导丝束的导路沟槽集合成丝带，通过加热模组和施压模块，丝束被压紧在工件表面，所述夹紧模块、重送模块、剪切模块均固定在支撑板上。
本发明不仅能满足复杂的结构设计要求，相较手工铺层缩短制造周期，减少加工费用，节约人力物力。
申请人：李军利
地址：212000 江苏省镇江市谷阳路199号沃得雅苑19-501室
国籍：CN
代理机构：北京天平专利商标代理有限公司
代理人：缪友菊
更多信息请下载全文后查看。

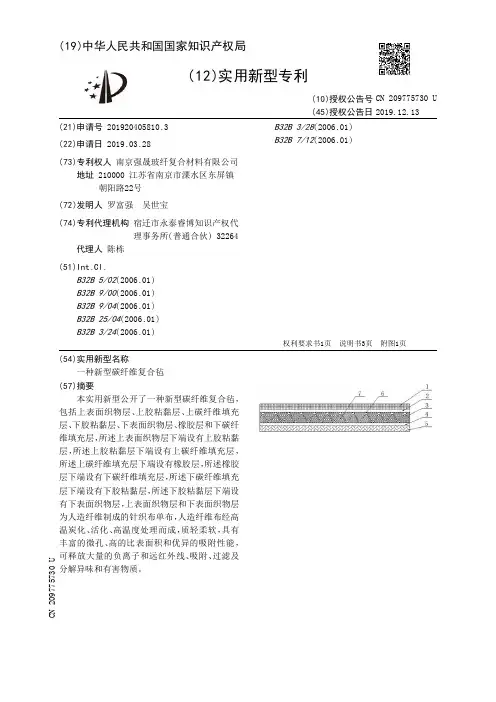

【CN209775730U】一种新型碳纤维复合毡【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920405810.3(22)申请日 2019.03.28(73)专利权人 南京强晟玻纤复合材料有限公司地址 210000 江苏省南京市溧水区东屏镇朝阳路22号(72)发明人 罗富强 吴世宝 (74)专利代理机构 宿迁市永泰睿博知识产权代理事务所(普通合伙) 32264代理人 陈栋(51)Int.Cl.B32B 5/02(2006.01)B32B 9/00(2006.01)B32B 9/04(2006.01)B32B 25/04(2006.01)B32B 3/24(2006.01)B32B 3/28(2006.01)B32B 7/12(2006.01)(54)实用新型名称一种新型碳纤维复合毡(57)摘要本实用新型公开了一种新型碳纤维复合毡，包括上表面织物层、上胶粘黏层、上碳纤维填充层、下胶粘黏层、下表面织物层、橡胶层和下碳纤维填充层，所述上表面织物层下端设有上胶粘黏层，所述上胶粘黏层下端设有上碳纤维填充层，所述上碳纤维填充层下端设有橡胶层，所述橡胶层下端设有下碳纤维填充层，所述下碳纤维填充层下端设有下胶粘黏层，所述下胶粘黏层下端设有下表面织物层，上表面织物层和下表面织物层为人造纤维制成的针织布单布，人造纤维布经高温炭化、活化、高温度处理而成，质轻柔软，具有丰富的微孔、高的比表面积和优异的吸附性能，可释放大量的负离子和远红外线、吸附、过滤及分解异味和有害物质。
权利要求书1页 说明书3页 附图1页CN 209775730 U 2019.12.13C N 209775730U权 利 要 求 书1/1页CN 209775730 U1.一种新型碳纤维复合毡，包括上表面织物层（1）、上胶粘黏层（2）、上碳纤维填充层（3）、下胶粘黏层（4）、下表面织物层（5）、橡胶层（6）和下碳纤维填充层（7），其特征在于，所述上表面织物层（1）下端设有上胶粘黏层（2），所述上胶粘黏层（2）下端设有上碳纤维填充层（3），所述上碳纤维填充层（3）下端设有橡胶层（6），所述橡胶层（6）下端设有下碳纤维填充层（7），所述下碳纤维填充层（7）下端设有下胶粘黏层（4），所述下胶粘黏层（4）下端设有下表面织物层（5）。
一种复合型碳纤维布[实用新型专利]
![一种复合型碳纤维布[实用新型专利]](https://img.taocdn.com/s3/m/9343a569d4d8d15abf234e2f.png)
专利名称：一种复合型碳纤维布专利类型：实用新型专利
发明人：许正平
申请号：CN202020916790.9申请日：20200527
公开号：CN212771996U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种复合型碳纤维布，包括碳纤维布层，所述碳纤维布层的顶部黏结有密封层，所述密封层的顶部粘接有第一薄膜层，所述密封层的内部设置有钢丝网，所述碳纤维布层的底部粘接连接有黏结层，所述黏结层的底部粘接有第三薄膜层。
本实用新型中，首先，通过密封层对碳纤维布层进行包裹，由此提升了复合碳纤维布的防水性能，其次，通过钢丝网承受其他方向的作用力，从而防止碳纤维布层受到其他方向作用力损伤的问题，由此提升了对碳纤维布的防护性能。
申请人：张家港伟诺复合材料有限公司
地址：215000 江苏省苏州市张家港市杨舍镇闸上村新闸中路28号
国籍：CN
代理机构：苏州六一专利代理事务所(普通合伙)
代理人：梁美珠
更多信息请下载全文后查看。
一种复合PET薄膜的碳纤维预浸布[实用新型专利]
![一种复合PET薄膜的碳纤维预浸布[实用新型专利]](https://img.taocdn.com/s3/m/512e0e5f26284b73f242336c1eb91a37f1113278.png)
专利名称：一种复合PET薄膜的碳纤维预浸布专利类型：实用新型专利
发明人：谢双庆
申请号：CN202123220599.4
申请日：20211220
公开号：CN216545037U
公开日：
20220517
专利内容由知识产权出版社提供
摘要：本申请涉及碳纤维的技术领域，具体公开了一种复合PET薄膜的碳纤维预浸布，包括两个相对设置的PET薄膜和碳纤维无纺布，所述碳纤维无纺布设置在两个所述PET薄膜之间，所述PET薄膜与所述碳纤维无纺布之间设置有POE耐高温膜。
本申请中利用PET薄膜作为基材，PET薄膜具有较高的耐高温性，且在PET薄膜与碳纤维无纺布之间设置POE耐高温膜，POE耐高温膜具有较高的耐高温性和耐老化性，从而提高了碳纤维预浸布的使用寿命。
申请人：南京柯普新材料科技有限公司
地址：211200 江苏省南京市溧水区东屏镇朝阳路10号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920501849.5
(22)申请日 2019.04.12
(73)专利权人 常州市新创智能科技有限公司
地址 213135 江苏省常州市新北区西夏墅
镇银山路18号
(72)发明人 谈源 王志刚 王志强 陈香伟
(74)专利代理机构 苏州市中南伟业知识产权代
理事务所(普通合伙) 32257
代理人 李明
(51)Int.Cl.
B32B 37/10(2006.01)
(54)实用新型名称
一种碳纤维预浸料布平铺复合层稳定控制
机构
(57)摘要
本实用新型提出了一种碳纤维预浸料布平
铺复合层稳定控制机构，包括：镜面压辊、转向压
力稳定保持架、结构支架、动力源，其中，结构支
架竖直固接在机架侧板内侧，转向压力稳定保持
架通过转轴与结构支架可转动连接，动力源用以
驱动转向压力稳定保持架绕转轴旋转，镜面压辊
设置在转向压力稳定保持架远离结构支架的一
侧，镜面压辊绕自身轴线自由旋转。
与现有技术
相比，本实用新型实施例提出的碳纤维预浸料平
铺复合层稳定控制机构通过在平铺输送带上方
设置镜面压辊，通过镜面压辊对多层碳纤维预浸
料布进行挤压，防止褶皱，转向压力稳定保持架
能够在动力源的驱动下绕转轴转动，可以对不同
厚度的碳纤维预浸料布进行压合，
适用范围广。
权利要求书1页 说明书3页 附图3页CN 209775784 U 2019.12.13
C N 209775784
U
权 利 要 求 书1/1页CN 209775784 U
1.一种碳纤维预浸料布平铺复合层稳定控制机构，其特征在于，包括：镜面压辊（1）、转向压力稳定保持架（5）、结构支架（4）、动力源（7）；
所述结构支架（4）竖直固接在机架侧板（3）内侧；
所述转向压力稳定保持架（5）通过转轴（51）与所述结构支架（4）转动连接；
所述动力源（7）用以驱动所述转向压力稳定保持架（5）绕所述转轴（51）旋转；
所述镜面压辊（1）沿平铺输送带（2）宽度方向设置，所述镜面压辊（1）设置在所述转向压力稳定保持架（5）远离所述结构支架（4）的一侧，所述镜面压辊（1）绕自身轴线自由旋转。
2.根据权利要求1所述的碳纤维预浸料布平铺复合层稳定控制机构，其特征在于，所述镜面压辊（1）与所述转向压力稳定保持架（5）之间的连接具体为，所述转向压力稳定保持架（5）设置两个，分别位于所述平铺输送带（2）两侧，所述转向压力稳定保持架（5）远离所述结构支架（4）的一侧设置有通孔，通孔外侧同心固接有轴承（6），所述镜面压辊（1）的两端分别穿过通孔并与所述轴承（6）内侧固接。
3.根据权利要求2所述的碳纤维预浸料布平铺复合层稳定控制机构，其特征在于，所述轴承（6）为菱形带座轴承，所述轴承（6）通过螺栓与所述转向压力稳定保持架（5）侧壁固接。
4.根据权利要求1所述的碳纤维预浸料布平铺复合层稳定控制机构，其特征在于，所述动力源（7）为气缸，所述气缸设置在所述结构支架（4）内侧，所述机架侧板（3）侧壁向内延伸有底座，所述气缸底端与底座铰接，所述气缸活塞杆端部与所述转向压力稳定保持架（5）侧壁铰接。
5.根据权利要求4所述的碳纤维预浸料布平铺复合层稳定控制机构，其特征在于，所述气缸活塞杆端部铰接在所述转向压力稳定保持架（5）远离所述转轴（51）和所述镜面压辊（1）的一侧。
6.根据权利要求1所述的碳纤维预浸料布平铺复合层稳定控制机构，其特征在于，所述结构支架（4）与所述机架侧板（3）之间的连接具体为，所述机架侧板（3）侧壁开设有腰形通孔（31），所述结构支架（4）通过T型固定块（41）卡设在所述腰形通孔（31）上。
7.根据权利要求6所述的碳纤维预浸料布平铺复合层稳定控制机构，其特征在于，所述腰形通孔（31）设置两个，且上、下平行设置。
2。
