焊接接头与焊接识图共56页
焊接结构识图ppt课件
编辑版pppt
19
三、读焊接结构装配图的方法与步骤
1.概括了解
看标题栏、明细表（材 料表）
2.分析视图，想象形状
主、俯、左、局部视图
3.分析尺寸
（1）尺寸分类
定形、定位、总体、配 合、安装尺寸
（2）基准
设计、工艺基准
编辑版pppt
20
4了解技术要求
吊装架编结辑版构p图ppt
21
编辑版pppt
22
支撑板与垫板之间采用四周全部焊接，角焊缝8mm；
底板与支撑板之间采用上面角焊缝焊接，角焊缝6mm；
其他：焊缝无夹渣、气孔，焊后中温回火消除内应力。
编辑版pppt
25
作业
简述识读焊接结构装配图的方法与步骤
编辑版pppt
26
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
（3）尺寸要求
支座总高200mm，总长140mm，宽度方向主体尺寸105mm。垫板1，弧形板R350 ，玄长140mm，高200m；支撑板2，三角形105x170mm位置尺寸90mm、 15mm;底板3，矩形宽85mm其上孔的位置尺寸为45mm。
（4）技术要求
垫板与之采用现场焊接，四周全部焊接，角焊缝高度8mm；
编辑版pppt
6
2.焊接结构的缺点
❖ （1）产生焊接应力与变形 ❖ （2）对应力集中敏感 ❖ （3）焊接接头上性能不均匀
编辑版pppt
7
焊接结构的分类
❖ 根据其承载、工作条件和结构特征来分类：
1.板壳结构
铝制船体
编辑版pppt
客车车厢
8
2.桁架结构
编辑版pppt
焊接示意图详解，赶快抱走！
焊接⽰意图详解，赶快抱⾛！⼀、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使⽤条件的不同，其接头型式及坡⼝形式也不同。
焊接接头型式有：对接接头、T形接头、⾓接接头及搭接接头等。
(⼀)对接接头两件表⾯构成⼤于或等于135°，⼩于或等于180°夹⾓的接头，叫做对接接头。
在各种焊接结构中它是采⽤最多的⼀种接头型式。
钢板厚度在6mm以下，除重要结构外，⼀般不开坡⼝。
厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡⼝的基本形式与尺⼨按较厚板的尺⼨数据来选取；否则，应在厚板上作出如图1—8所⽰的单⾯或双⾯削薄；其削薄长度L≥3(δ—δ1)。
图1—8 不同厚度板材的对接(a)单⾯削薄， (b)双⾯削薄表1-2较薄板厚度δ1≤2～5>5～9>9～12>12允许厚度差(δ—δ1)1234(⼆)⾓接接头两焊件端⾯间构成⼤于30°、⼩于135°夹⾓的接头，叫做⾓接接头，见图1—9。
这种接头受⼒状况不太好，常⽤于不重要的结构中。
图1—9 ⾓接接头(a)I形坡⼝； (b)带钝边单边V形坡⼝(三)T形接头⼀件之端⾯与另⼀件表⾯构成直⾓或近似直⾓的接头，叫做T形接头，见图1—10。
图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。
图1—11 搭接接头(a)I形坡⼝， (b)圆孔内塞焊； (c)长孔内⾓焊搭接接头根据其结构形式和对强度的要求，分为不开坡⼝、圆孔内塞焊和长孔内⾓焊三种形式，见图1—11。
I形坡⼝的搭接接头，⼀般⽤于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双⾯焊接。
这种接头⽤于不重要的结构中。
当遇到重叠部分的⾯积较⼤时，可根据板厚及强度要求，分别采⽤不同⼤⼩和数量的圆孔内塞焊或长孔内⾓焊的接头型式。
⼆、焊缝坡⼝的基本形式与尺⼨(⼀)坡⼝形式根据坡⼝的形状，坡⼝分成I形(不开坡⼝)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡⼝形式。
焊接接头和焊缝形式精编版
2.按施焊时焊缝在空间所处位置分： 平焊缝、立焊缝、横焊缝及仰焊缝四种形式。
3.按焊缝断续情况分： 连续焊缝和断续焊缝两种形式。
断续焊缝又分为交错式和并列式两种(如下图)， 焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长 度l和间距e，并以符号“Z”表示交错式焊缝。
2.应用
在各种焊接结构中它是采用最多的一种接头型式。一般钢 板厚度在6mm以下，不开坡口；钢板厚度若大于6mm， 则必须开坡口。对接接头常用的坡口形式有V、Y、双Y、 U形等。
(二)角接接头
1.特点 两焊件端面构成大于30°，小于135°夹角的接头。见下图。
这种接头受力状况不太好。承载能力差，特别是当接头承 受弯曲力时，焊根易出现应力集中而造成根部开裂。
2.应用
(a)I形坡口，
图： 搭接接头 (b)圆孔内塞焊；
(c)长孔内角焊
有不开坡口、塞焊缝和槽焊缝等形式。不开坡口的，一般用于 12mm以下钢板，其重叠部分为3-5倍板厚，常用在不重要的结
构中。当结构重叠部分面积较大时，常选用圆孔塞焊缝和长孔 槽焊缝的接头形式。
搭接接头根据其结构形式和对强度的要求，分为 不开坡口、圆孔内塞焊和长孔内角焊三种形式，如上 图。
焊缝厚度及焊脚 (a)凸形角焊缝 (b)凹形角焊缝
5. 焊脚K：角焊缝的横截面中，从一个直角面上的焊趾到
另一个直角面表角面焊的缝的最形小状距和离尺，寸叫：做焊脚。 焊脚尺寸：在角焊缝的横截根状面据分角两中焊类画缝：出的凸的外形最表 和大和凹形形等腰直角三角
形中直角边的长度叫焊脚尺寸，见上图。
6．焊缝成形系数
（三）、加工坡口的方法：
焊接接头、焊缝符号ppt课件
精选课件PPT
8
焊接接头的基本类型
精选课件PPT
9
1、对接接头
将同一平面上的两个被焊工件的边缘相对焊接 起来而形成的接头称为对接接头。
它是各种焊接结构中采用最多、也是最完善的一 种接头形式，具有受力好、强度大和节省金属材料的 特点。
但是，由于是两焊件对接连接，被连接件边缘加 工及装配要求则较高。在焊接生产中，通常使对接接 头的焊缝略高于母材板面。由于余高的存在造成构件 表面的不光滑，在焊缝与母材的过渡处会引起应力集 中。
精选课件PPT
17
焊接接头的设计中对焊缝质量的要 求、焊缝尺寸大小、焊缝位置、工件厚 度、几何尺寸、施工条件等不同，决定 了在选择焊接方法和制定工艺时的多样 性。合理的焊接接头设计与选择不仅能 保证钢结构的焊缝和整体的强度，还可 以简化生产工艺，节省制造成本。
精选课件PPT
18
设计和选择焊接接头的主要因素：
焊缝； 2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝； 3、按焊缝断续情况可分为：连续焊缝、断续焊缝； 4、按承载方式可分为：工作焊缝、联系焊缝。
焊缝是构成焊接接头的主体部分，对接接头焊 缝、角接接头焊缝是焊缝的基本形式。
精选课件PPT
23
1．对接焊缝
对接焊缝是沿着两个焊件之间形成的， 有不开坡口（或开I形坡口）和开坡口的两种。 焊缝表面形状有上凸的和与表面平齐的。
由于焊接接头各区在焊接过程中进行着 不同的焊接冶金过程，并经受不同的热循环 和应变循环的作用，各区的组织和性能存在 较大的差异，焊接接头组织的不均匀，造成 了整个接头力学性能的不均匀。
精选课件PPT
4
（2）焊接接头工作应力分布不均匀，存在应 力集中
由于焊接接头存在几何不连续性，致使 其工作应力是不均匀的，存在应力集中。

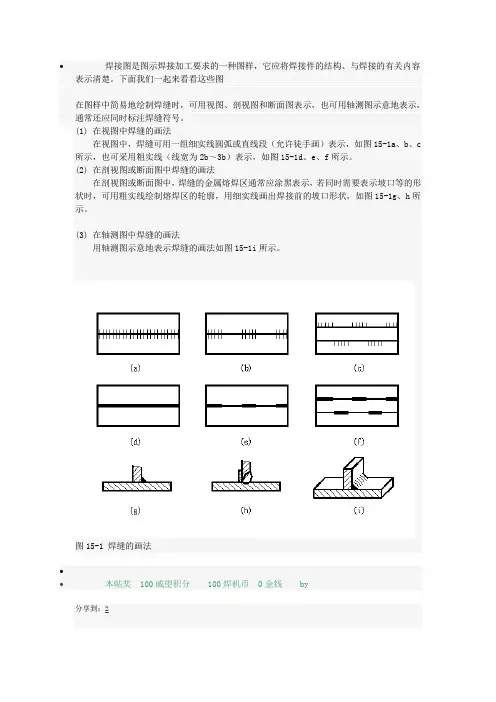

图文并茂教你认识焊接图
•焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示。
图15-1 焊缝的画法••本帖奖100威望积分100焊机币0金钱by分享到：2wuchen威望:23焊机币:4442级别：焊接人全部回帖版主奖励帖楼主自回帖电焊技术视频，电焊工培训教程[回复1] [引用此贴内容]2006-10-13 19:32:00•常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式••wuchen威望:23焊机币:4442级别：焊接人[回复2] [引用此贴内容]2006-10-13 19:34:00•为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
••wuchen威望:23焊机币:4442级别：焊接人[回复3] [引用此贴内容]2006-10-13 19:34:00•(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
焊接接头形式图

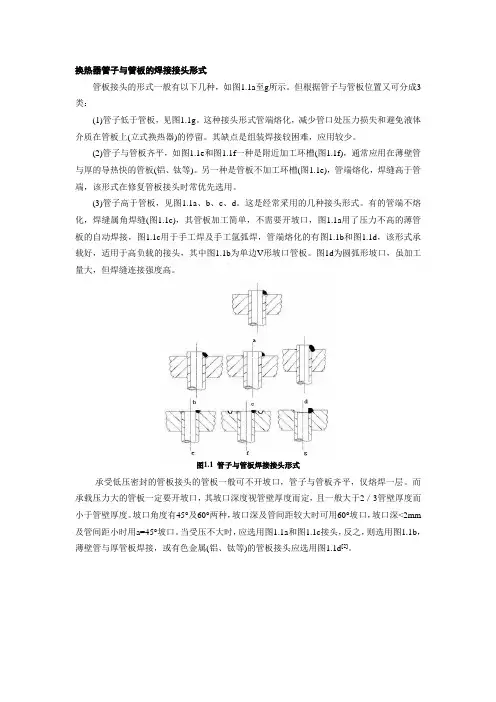

换热器管子与管板的焊接接头形式
管板接头的形式一般有以下几种，如图1.1a至g所示。
但根据管子与管板位置又可分成3类：
(1)管子低于管板，见图1.1g。
这种接头形式管端熔化，减少管口处压力损失和避免液体介质在管板上(立式换热器)的停留。
其缺点是组装焊接较困难，应用较少。
(2)管子与管板齐平，如图1.1e和图1.1f一种是附近加工环槽(图1.1f)，通常应用在薄壁管与厚的导热快的管板(铝、钛等)。
另一种是管板不加工环槽(图1.1e)，管端熔化，焊缝高于管端，该形式在修复管板接头时常优先选用。
(3)管子高于管板，见图1.1a、b、c、d。
这是经常采用的几种接头形式。
有的管端不熔化，焊缝属角焊缝(图1.1c)，其管板加工简单，不需要开坡口，图1.1a用了压力不高的薄管板的自动焊接，图1.1c用于手工焊及手工氩弧焊，管端熔化的有图1.1b和图1.1d，该形式承载好，适用于高负载的接头，其中图1.1b为单边V形坡口管板。
图1d为圆弧形坡口，虽加工量大，但焊缝连接强度高。
图1.1 管子与管板焊接接头形式
承受低压密封的管板接头的管板一般可不开坡口，管子与管板齐平，仅熔焊一层。
而承载压力大的管板一定要开坡口，其坡口深度视管壁厚度而定，且一般大于2／3管壁厚度而小于管壁厚度。
坡口角度有45°及60°两种，坡口深及管间距较大时可用60°坡口，坡口深<2mm 及管间距小时用a=45°坡口。
当受压不大时，应选用图1.1a和图1.1c接头，反之，则选用图1.1b，薄壁管与厚管板焊接，或有色金属(铝、钛等)的管板接头应选用图1.1d[2]。
第5章焊接接头-精品
2020/2/8
4
(63)
1 2356789
2020/2/8
4
(64)
1 2356789
2020/2/8
4
(65)
1 2356789
2020/2/8
4
(66)
1 2356789
2020/2/8
4
(67)
1 2356789
返回
2020/2/8
4
(68)
5.3 焊接接头静载强度计算
1 2356789
蓝脆区特点：强度稍有提高，而延性、韧性明显 降低。
热循环的热应力使近缝区产生热塑性变形，则其 力学性能发生变化。
焊接接头经受一次热循环，它的延性变形量不大， 韧性下降不明显，但多层焊或焊接带有刻槽的焊件 时，缺口附近要经历相当大的塑性变形。
1 2356789
2020/2/8
4
(12)
1 2356789
1 2356789
2020/2/8
4
(23)
开槽焊搭接接头
2δ
开槽焊搭接接头，先将被
F
连接件加工成槽形孔，然 后用焊缝金属填满该槽，
开槽焊焊缝断面为矩形，
其宽度为被连接件厚度的
二倍，开槽长度应比搭接
长度稍短一些。
F
1 2356789
2020/2/8
4
(24)
塞焊接头
• 塞焊接是在被连接的
钢板上钻孔，用来代
2020/2/8
4
(47)
1 2356789
2020/2/8
4
(48)
3）焊接接头的简化标注方法
1 2356789
2020/2/8
4
焊接接头的形式及示意图
焊接接头的形式及示意图焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。
如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。
根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。
接头设计确定了其形状，尺寸和结构。
在图4.1的AWS A3.0 (1994 版) 标准术语和定义中增加了卷边接头和铰接焊接接头。
图4.3，卷边接头是五种基本接头形式中的一种，其形成的焊缝接头中至少要有一组成件是卷边形状。
铰接焊接接头是“有另一工件跨越对接接头并分别焊接在要被连接的工件上”(见图4.4)。
图4.1-AWS A3.0，标准焊接术语及定义形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。
图4.4和4.5对每种焊件都有描述。
对接焊件是用一个对接件防止另一焊接件沿垂直壁厚方向移动。
例如，对接接头的两个焊件都是对接焊件，T型接头或角接接头中的一个焊接件就是对接焊件。
非对接焊件就是一接头焊件可沿垂直其壁厚方向任意移动。
例如，搭接接头的两个焊件都是非对接焊件，T型接头或角接接头中的一个焊件就是非对接焊件。
铰接焊件就是跨在对接接头上的工件。
图4.4中给出了两个实例，用于连接对接接头的铰接。
焊缝的形式是用接头的几何形状来表示的。
接头的几何形状就是焊前的截面尺寸及形状。
从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。
图4.6给出了用于焊接制造中焊缝常见的端部形状。
从图4.7到4.11提供的截面图中可发现焊缝符号与各种端部形状组合之间的关系。
各种不同端部形状的组合也形成了各种不同的接头形状，即形成了如图4.2所示的五种基本接头形式的各种情况。
其它的一些焊缝形式和坡口设计可用它们的结构或者成形的形状来表示，这些形状包括端部的形状或是表面制备的形状。
图4.4——铰接对接接头焊接接头部件接头型式确定后，有必要描述所要求的接头设计。
