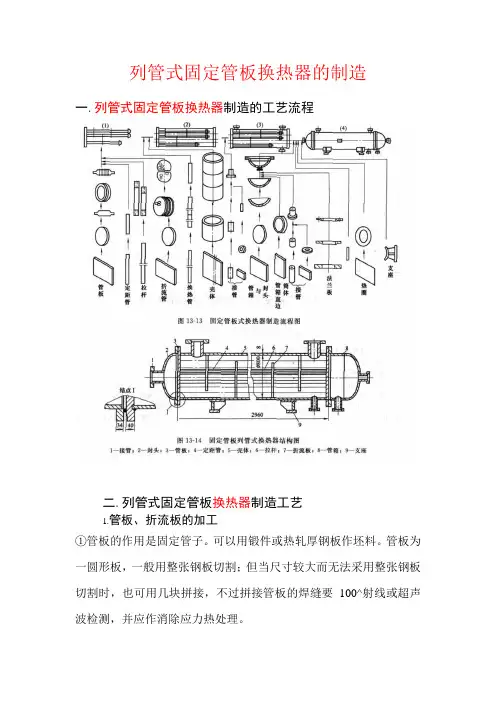

列管式固定管板换热器的制造一.列管式固定管板换热器制造的工艺流程二.列管式固定管板换热器制造工艺1.管板、折流板的加工①管板的作用是固定管子。
可以用锻件或热轧厚钢板作坯料。
管板为一圆形板，一般用整张钢板切割；但当尺寸较大而无法采用整张钢板切割时，也可用几块拼接，不过拼接管板的焊缝要100^射线或超声波检测，并应作消除应力热处理。
②折流板的加工。
折流板应按整圆下料,为保证加工精度和效率，常将圆板坯以8〜10块叠在一起点焊固定，进行钻孔和切削加工外圆后，再进行弓形切割。
③管板与折流板群孔的加工。
管板、折流板是典型的群孔结构，单孔质量会影响管板的整体质量，所以孔加工方法的选择至为重要。
群孔加工有下列方法：在摇臂钻上采用划线或钻模进行单孔钻削，由于管孔数量多，此法钻孔效率低，质量也不易保证；采用多头钻进行钻孔，效率较高，质最也有所提髙；生产换热器的专业厂家，现已逐步采用先进的数控钻床加工管板孔，不但钻孔质量高、效率高，而且适应性很强。
④管板与折流板钻孔的几点工艺要求。
配钻，即按照管板、折流板装配时空间相对位置关系叠在一起钻孔的方式。
它是确保装配时穿管顺利进行的有效办法之一。
、采用胀接或者胀焊连接时，管板所钻的孔内需要开槽，可借助开槽器加工。
一般为一至两道槽，以便胀管时管壁因塑性变形嵌于槽内。
2.换热管的制备换热管的加工质量是保证换热器质量的重要因索之一。
换热管加工应注意下列五个方面的问题：准确的长度尺寸，可以保证管子与管板的连接结构需要；切割后，管端需要打磨光滑，以保证焊接质量；换热管在装配前应逐根打压检查；一般情况下，用整根管，当现有管材的长度无法满足需要时，可考虑焊接对接，但应进行100冗无损检查，并消除焊接应力；换热管的表面不得划伤，特别是奥氏体不锈钢材料。
6．3 换热管6.3.1 碳素钢、低合金钢换热管管端外表面应除锈，铝、铜、钦及其合金换热管管端应清除表面附着物及氧化层。
用于焊接时，管端清理长度应不小于管外径，且不小于25 mm，用于胀接时，管端应呈现金属光泽，其长度应不小于二倍的管板厚度。
