一种新型10kV高压计量预付费计量装置

合集下载

浅谈10KV高压智能计量装置的应用

浅谈10KV高压智能计量装置的应用

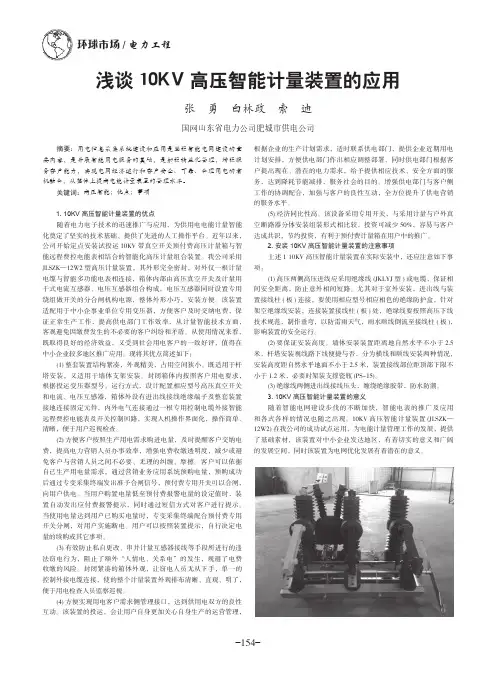

环球市场/电力工程-154-浅谈10KV 高压智能计量装置的应用张 勇 白林政 索 迪国网山东省电力公司肥城市供电公司 摘要:用电信息采集系统建设和应用是坚强智能电网建设的重要内容,是开展智能用电服务的基础,是加强精益化管理,增强服务客户能力,实现电网经济运行和客户安全、可靠、合理用电的有机融合,从整体上提高电能计量装置的管理水平。

关键词:高压智能;优点;事项1. 10KV 高压智能计量装置的优点随着电力电子技术的迅速推广与应用,为供用电电能计量智能化奠定了坚实的技术基础、提供了先进的人工操作平台。

近年以来,公司开始定点安装试投运10KV 带真空开关预付费高压计量箱与智能远程费控电能表相结合的智能化高压计量组合装置。

我公司采用JLSZK—12W2型高压计量装置,其外形完全密封,对外仅一根计量电缆与智能多功能电表相连接,箱体内部由高压真空开关及计量用干式电流互感器、电压互感器组合构成,电压互感器同时设置专用绕组做开关的分合闸机构电源,整体外形小巧,安装方便。

该装置适配用于中小企事业单位专用变压器,方便客户及时交纳电费,保证正常生产工作,提高供电部门工作效率,从计量智能技术方面,客观避免因缴费发生的不必要的客户纠纷和矛盾。

从使用情况来看,既取得良好的经济效益,又受到社会用电客户的一致好评,值得在中小企业较多地区推广应用。

现将其优点简述如下:(1)整套装置结构紧凑,外观精美,占用空间狭小。

既适用于杆塔安装,又适用于墙体支架安装。

封闭箱体内按照客户用电要求,根据投运变压器型号、运行方式,设计配置相应型号高压真空开关和电流、电压互感器,箱体外设有进出线接线绝缘端子及整套装置接地连接固定元件,内外电气连接通过一根专用控制电缆外接智能远程费控电能表及开关控制回路,实现人机操作界面化,操作简单、清晰,便于用户巡视检查。

(2)方便客户按照生产用电需求购进电量,及时提醒客户交纳电费,提高电力营销人员办事效率,增强电费收缴透明度,减少或避免客户与营销人员之间不必要、无理的纠缠、摩擦。

南方电网公司10kV用电客户电能计量装置典型设计

南方电网公司10kV用电客户电能计量装置典型设计

目次前言 (II)引言.............................................................. 错误!未定义书签。

1范围.. (1)2技术规范编制依据 (1)3术语和定义 (1)3.1电能计量装置 (1)3.2负荷管理终端 (1)3.3配变监测计量终端 (2)3.4集中抄表数据采集终端 (2)3.5集中抄表集中器 (2)3.6电能计量柜 (2)3.7计量表箱 (2)3.8试验接线盒 (2)3.9测控接线盒 (2)4设置原则 (2)5技术要求 (3)5.1电能表配置技术要求 (3)5.2电流互感器技术要求 (3)5.3电压互感器技术要求 (4)5.4电能计量柜技术要求 (5)5.5熔断器技术要求 (7)5.6试验接线盒技术要求 (7)5.7互感器二次回路技术要求 (7)6安装接线要求 (8)6.1电能计量柜的安装及接线要求 (8)6.2电能表的安装要求 (8)6.3负荷管理终端的安装要求 (8)6.4门接点的安装要求 (9)6.5所用电缆及导线安装要求 (9)7概预算编制原则 (9)8适用场合 (10)9设计范围 (10)10编号规则 (10)I前言电能计量是电力安全运行及经营管理的重要环节,其技术和管理水平直接影响供用电各方的公平交易和利益,确保电能计量准确、可靠和公开、公平、公正,是保障供用电各方权益的前提。

南方电网公司为贯彻实施南网中长期发展战略,强化以客户为中心的核心价值观,以提高客户满意度为总抓手,以提升服务效率和质量为着力点,以确保电能计量的准确、规范、可靠为前提,参照国家有关标准和电力行业标准,结合南方电网公司实际,组织开展了南方电网公司电能计量装置典型设计,意在通过推行典型设计,进一步提高电能计量装置技术水平和设计效率,促进电能计量管理水平的提升,降低电能计量装置建设投资和运行维护成本,维护供用电各方的合法权益,促进供用电各方降低消耗、节约能源、改善经营管理和提高经济效益,并为电力用户提供更优质和高效的服务。

10kV户外高压电力计量箱

10kV户外高压电力计量箱

户外高压电力计量箱,JLS-10kV单相计量箱1、总则:1.1用途适用范围1.1.1 JLS-10型三相油浸式户外高压电力计量箱(以下简称计量箱)适用于额定电压为10kV,额定频率为50-60Hz的三相交流网路上作电能计量用,由组合互感器和电表箱两部分组成。

1.1.2 JLS-10型计量箱适用于下列场合的电能计量:a、农村排灌站,乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。

b、小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量。

2、使用环境条件:2.1海拔高度不超过1000m;2.2环境温度:最高+40℃、最低-40℃;;日平均不超过30℃;最低-25℃;2.3系统接地方式:中性点非有效接地系统;2.4大气条件:大气中无严重污秽。

3、产品主要结构概述3.1本产品由组合互感器和计量仪表箱组成,组合互感器由两台电压互感器和两台电流互感器组装在一起而成。

计量仪表箱内配有D86系列三相电度表和保险装置,单向计量时配一块有功电度表和一块无功电度表,双向计量时配二块有功电度表和两块无功电度表。

3.2电压互感器的铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,中柱为多级阶梯形,在中柱上装有一次及二次线圈。

3.3电流互感器铁芯为内铁式,用优质冷轧取向硅钢片叠装而成,在铁芯柱上装有一次、二次线圈。

3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。

电压、电流互感器均固定在托板上,托板通过支撑杆吊装于箱盖上,并浸于变压器油中。

3.5高压引线套管,二次引线套管装设在箱盖上,油箱侧面装有放油塞接地螺栓。

3.6仪表箱装在油箱正面,上面装有观察窗并备有铅封孔。

3.7复变比计量箱采用二次更换变比复式,便于更换变比时,更间接,高效的工作。

3.8复变比计量原理,采用V/V-12接线方式,电压回路中二次b点接地,电流回路中A.C相电流二次回路尾端接地。

一种新型10kV高压计量预付费计量装置

一种新型10kV高压计量预付费计量装置

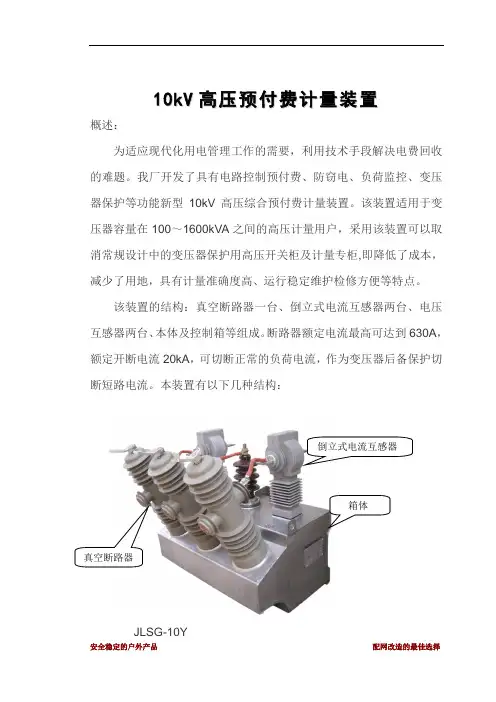

10k V高压预付费计量装置概述:为适应现代化用电管理工作的需要,利用技术手段解决电费回收的难题。

我厂开发了具有电路控制预付费、防窃电、负荷监控、变压器保护等功能新型10kV高压综合预付费计量装置。

该装置适用于变压器容量在100~1600kVA之间的高压计量用户,采用该装置可以取消常规设计中的变压器保护用高压开关柜及计量专柜,即降低了成本,减少了用地,具有计量准确度高、运行稳定维护检修方便等特点。

该装置的结构:真空断路器一台、倒立式电流互感器两台、电压互感器两台、本体及控制箱等组成。

断路器额定电流最高可达到630A,额定开断电流20kA,可切断正常的负荷电流,作为变压器后备保护切断短路电流。

本装置有以下几种结构:JLSG-10Y 倒立式电流互感器真空断路器箱体安全稳定的户外产品配网改造的最佳选择真空断路器互感器支柱箱体JLSG-10Y一.使用环境条件:1、海拔高度不超过2000米;2、最高气温+40℃,最低气温-40℃,相对湿度不大于95%,日温差:日变化25℃。

3、风速不大于34m/s。

4.地震强度:不超过8级5.污秽等级:IV6.爬电距离:≥31mm/kV7.覆冰厚度≤10mm二.主要技术参数:2.1真空断路器的技术参数:序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定电流 A 6304 额定短路开断电流kA 205 动稳定电流(峰值)kA 506 4S热稳定电流kA 207 额定短路关合电流(峰值)kA 508 机械寿命次100009 额定电流开断次数次1000010 额定短路电流开断次数次3011 额定操作电压V DC22012 工频耐压(1min)对地、相间/断口kV 4213 雷电冲击耐受电压(峰值)对地、相间/断口kV 7514 额定操作顺序分-0.3s-合分-180s-合分2.2.1电流互感器技术参数序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定负荷VA 10 COSΦ=0.8滞后4 额定一次电流 A 10-6005 额定二次电流 A 56 稳定倍数倍707 一秒钟热稳定倍数倍508 一次对二次及对地互感器绝缘水平kV/分429 二次对对地互感器绝缘水平kV/分 32.2.2电流互感器误差比值准确级比值差(±%)额定电流的百分值相位差(±%)额定电流的百分值1 5 20 100 120 1 5 20 100 120 0.2S 0.75 0.35 0.2 0.2 0.2 30 15 10 10 10 0.5S 1.5 0.75 0.5 0.5 0.5 90 45 30 30 30 0.2 0.75 0.35 0.2 0.2 30 15 10 10 0.5 1.5 0.75 0.5 0.5 90 45 30 302.3.1电压互感器技术参数产品型号额定电压(伏)额定二次电压(伏)准确级次及相应准确级次下的额定二次负荷(伏安)二次线圈极限负荷(COSΦ=0.8--1)(伏安)连接组标号JDZ-3 3000 100 0.2级0.5级3级200JDZ-6 6000 20 40 100 300 1/1-12 JDZ-10 10000 20 50 100注:额定二次负荷功率因数COSΦ=0.8(滞后)2.3.2电压互感器误差限值准确级次误差限值比值差(±%)相角差(±分)0.2级0.2 100.5级0.5 203级 3.0 不规定三.机械参数:序号参数名称单位数值备注1 触点开距mm 9±12 触点超行程mm 3±13 分闸速度m/s 1.1±0.24 合闸速度m/s 0.6±0.25 触头合闸弹跳时间ms ≤26 相间中心距离mm 250±17 三相分合闸不同期ms ≤18 回路电阻μΩ≤1009 合闸时间ms ≤10010 分闸时间ms ≤30四.机构技术参数:序号参数名称单位数值备注1 控制器电源电压V DC2202 合闸充电时间S ≤53 合闸控制电压V DC2204 分闸控制电压V DC2205 线圈温升K ≤60五.装置介绍:1.功能与特点:该装置体积小、重量轻、匹配拓展性较强,根据用户需求可与预付费IC 卡表、多功能电能表等相匹配,通过GPRS 或GSM 等通讯网络进行远程售电、数据采集、远程控制、监控等配网自动化功能。

落地式预付费控制系统

落地式预付费控制系统

KEXGW-12落地式预付费控制系统●用途:适用于6-10kV高供高计电力用户预付费管理、负荷控制管理、防窃电管理、环网应用功能。

●功能特点:1采集功能:远程自动采集表底、电流、电压、功率、功率因数、需量等数据。

2预付费功能:可实现量控、费控、远程、本地一体化售电;基本电费、力调电费自动扣除。

3催费功能:可实现声、光、短信报警,提醒用户交费。

4防窃电功能:可实现门控、失压、断相、电流不平衡、强磁等报警。

5保护功能:可实现过流速断等功能。

6保电功能:可实现时段保电、节假日保电。

7负控功能:可实现随时手动控制,定值负荷控制功能。

●配置:1、KEXGW-12户外环网预付费成套装置2、预付费控制设备3、计量电能表4、KE-S6000后台售费系统5、其它附属设备●KEXGW-12户外环网预付费成套装置落地式预付费控制装置采用互感器、真空断路器、计量箱一体化设计。

电缆入地接线,可用于环网,也可用于终端。

小型倒置式真空断路器采用三相支柱式结构,固封工艺绝缘稳定、可靠;小型弹簧操动机构,直动传输方式,储能电机功率小,分合闸能耗低,零部件数量少,可靠性高。

电压互感器采用优质硅橡胶浇注,按V/V接线方式安装。

电压、电流互感器独立安装,可灵活更换电流单元。

真空开关额定电压10kV,额定电流630A,机械寿命300000次。

电流互感器可选用单、双变比。

●预付费控制终端可选用不同型号的控制终端,实现本地费控或远程GPRS/GSM主站费控。

远程控制终端支持多种规约与主站及电度表通讯,可采集4块多功能电子表,也可以采集当地保护测控装置数据,支持标准后台系统的接入。

设备本身具备采集、费控、保电及催费告警功能,并可实现开门报警,电压、电流监测报警和强磁监测报警等防窃电功能。

●售电后台:实现高低压一体化售电、实现远程本地一体化售电;支持多种规约终端的数据采集;支持联网售费;远程预付费支持基本电费、力调电费自动扣除;支持全局报警;远程预付费支持无线通道异常保护功能;支持短信提醒设备异常及余额不足信息功能;支持费控用户状态查询、分类统计缴费记录功能等。

关于10kV高供高计电能计量装置接线检查方法的研究

关于10kV高供高计电能计量装置接线检查方法的研究

关于10kV⾼供⾼计电能计量装置接线检查⽅法的研究2019-07-23引⾔:本⽂主要就⾼供⾼计电能计量装置的接线监察⽅法以及⽬前出现的⼀些⽐较常见的问题进⾏分析和详述,对出现接线异常及错误的情况发⽣时如何进⾏处理作出解答,这些对于进⾏电能计量现场⼯作的的电⼒⼯作⼈员来说是⾮常好的借鉴和帮助,对他们了解⼯作提⾼能⼒有⼀定的助⼒。

⼀、前⾔随着电⼒能源的⼴泛运⽤,电⽹的设备装置随之进步了不少,本⽂所要讨论的就是关于10kV⾼供⾼计电能计量装置的接线以及其检查⽅法。

⾸先要说明的是⾼供⾼计电能计量装置的接线⽅法属于⽐较复杂的⼀种,⾮常容易就发⽣错误接线以及计量数据的不准确等问题,这些问题如果处理不好的话,严重者甚⾄会出现电度表的故障情况,所以在进⾏实际⼯作时对计量检查及管理要尤其注意。

对于是第⼀次使⽤安装这种电能计量装置的⽤户,或是将该装置的互感器进⾏更换过的⽤户进⾏接线检查时⼀定要记得关掉电闸,要在不带电的情况下才能进⾏检查⼯作,并且根据标准的接线图对每条线路进⾏核查;对于已经使⽤10kV 的⾼供⾼计电能计量装置有⼀定时间的⽤户来说就需要进⾏定期的检查,以免事故出现,降低设备安全隐患。

⼆、对于10kV⾼供⾼计电能计量装置接线的初步检查⽅法⽬前已知的这种装置的接线错误已经达到了100种左右,其中有种“三相三线”错误接线的类型是占电能计量装置接线错误当中最主要的⼀种。

因⽽在对10kV的⾼供⾼计电能装置接线的初步检查应当按照⼀定的步骤进⾏以确保检查结果的准确性。

⾸先要对电能表的接线处所通过的电压相序进⾏检查,利⽤相序表来确认电压是正相序还是相反的逆相序;接下来就是要使⽤合适的仪表,将电能表接线处的电压和电流这些相关要素进⾏测量,然后根据得出的数据来对电压的对称度和电流平衡度进⾏较为准确的判断;另外还有就是通过电能表转动的⽅向来对⽤电的负荷性质进⾏判断,为了保证准确性,进⾏负荷性质的判断时还需要根据⽤户具体是使⽤的何种电⼒设备等作为判断依据;最后则是利⽤测量所得出的电压电流值等数据根据特定的公式进⾏数学演算,从⽽得出结果。

最新JLSZK-12W2高压预付费计量箱

最新JLSZK-12W2高压预付费计量箱

J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用,其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起,便于安装使用。

1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成,电表箱内装有预付费电表及开关控制电路,具有结构简单、使用方便等特点;★本产品重量轻、结构紧凑,安装方便,结构设计简单、便于施工。

2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成,电表箱内装有预付费电表及开关控制电路,具有结构简单、使用方便等特点。

②当用电客户的剩余电量或金额,在达到预付费电表所设定的预警电量或预警金额时,预付费计量箱能够声光报警来提醒用户购电;③重新购买电量刷卡后,自动合闸供电;④负控功能;负荷达到所设定值,自动跳闸。

★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥,当用户非法开启箱门时自动断电,用户不能自行恢复,需电管部门持专用的TM电密钥匙才能恢复供电。

②组合互感器无外露的二次端子,二次电缆直接从开关箱内出线并且采用金属铠装电缆,具有良好的防窃电性能。

③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”,保持电表内部为零高斯状态,即使电表在最严酷的磁场下,也不被干扰,同时在视窗上加装军工级的防高频干扰的镍钼合金网,使“停表器”无法穿透屏蔽网,干扰电表的CPU,这些防窃电技术再结合远程抄表的监控系统,可以取得非常理想的防窃效果。

★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施,当低压侧有雷波侵入时,低压绕组首尾无压降,因此不会产生一次逆变过电压,从而保证了产品受雷的安全性,从实际运行效果来看极大地提高了产品的安全可靠性。

预付费电能计量装置存在的问题与改进措施

预付费电能计量装置存在的问题与改进措施

了至关 重要 的作 用 。 经 过几 年 的实践 运用 发现 , 使 用 预 付 费 电 能 计 量 装 置 带 来 方 便 和 快 捷 的 同 时 ,还 存 在 一
些 技 术 和 管 理 上 的 问 题 ,需 要 我 们 在 今 后 的 工 作 实 践 中不断 总结 、 改 进和 提高 。 1 预 付 费 电 能 计 量 装 置 存 在 的 问题
关 上引 接 , 以防 窃 电 。 进 表 导 线 裸 露 部 分 必 须 插 入 接 线
( 3 ) 组 织 人 员 定 期 检 查 预 付 费 装 置 和 客 户 的 用 电
情 况 。 邀 请 厂 家 技 术 人 员 对 管 理 者 进 行 必 要 的 预 付 费 装置 知识 培训 , 掌 握一 般 的维 修技 能 ; 检查 人 员定 期对
量 、 用 电检查 、 防 窃 电管 理 等 , 应 建 立 用 电 远 程 监 测 服 务 终端 , 以便 实 时 掌 握 电 网运 行 状 况 和 客 户 用 电 情 况 。 及 时发 现 预付 费装 置 的异 常情况 。 ( 5) 安装 计 量 回路失 压记 录仪 。 在 变 电 站 高 压 计 量
计时 , 可将 有 关 的数 据 读 出 或记 录 . 以便 分 析 、 发 现 电
压开路、 电流短 路 或不平 衡 、 逆 相序 等窃 电现 象 。 ( 4 ) 安装用 电远程 监测 系 统 。 为适 应供 电企业 对关
家, 非 常麻 烦 且 费用 较 高 ; ② 抗 干扰 能 力 弱 , 并 且 不 利
一 一
( 4 7 4 3 5 0 ) 河 南省 内乡县 电业局 任 东朝
盒内, 使 表孔 不 留 间隙 , 防止 短接 表计 。
式。 预付 费方 式作 为一 种替

DB13_T2174-2015高压预付费系统

DB13_T2174-2015高压预付费系统
互感器 旨在向测量仪器、仪表和保护或控制装置或者类似电器传送信息信号的变压器。
3.8
电流互感器 一种在正常使用条件下其二次电流与一次电流实际上成正比、且在联结方法正确时而其相位差接近 于零的互感器。
3.9
电压互感器 一种在正常使用条件下其二次电压与一次电压实际上成正比、且在联结方法正确时而其相位差接近 于零的互感器。
3.10
2
DB13/T 2174—2015 组合互感器 由电流互感器和电压互感器组成并装在同一外壳内的互感器。 3.11 计量箱 组合安装了交流电能表、用电信息采集终端(或无)以及低压控制设备的箱体。
4 使用条件
4.1 高压开关设备和控制设备 按GB/T 11022规定的户外开关设备和控制设备的使用条件。
3.5
断路器 能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条 件(如短路条件)下的电流的机械开关装置。
3.6
用电信息采集终端 对各信息采集点用电信息采集的设备,简称采集终端,可以实现电能表数据的采集、数据管理、数 据双向传输、以及转发或执行控制命令的设备。
3.7
6 机械及结构要求
6.1 接地 按GB/T 11022的规定。和接地系统连接的金属外壳部分可以看作接地导体。 连接到接地回路的元件应包括:
3 术语和定义
GB/T 2900.20-1994界定的以及下列术语和定义适用于本文件。 3.1
1
DB13/T 2174—2015
高压预付费系统 高压预付费系统的主要元件是高压开关设备和控制设备、互感器(组合互感器或分立的电压互感器、 电流互感器)、计量箱以及相应的连接线(电缆)等。
3.2
开关设备和控制设备 开关及其相关的控制、测量、保护和调节设备的组合,以及与这些装置和设备相关的电气联结辅件 外壳和支撑件的总装的总称。

JLSZK-12W2高压预付费计量箱

JLSZK-12W2高压预付费计量箱

JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用,其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起,便于安装使用。

1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成,电表箱内装有预付费电表及开关控制电路,具有结构简单、使用方便等特点;★本产品重量轻、结构紧凑,安装方便,结构设计简单、便于施工。

2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成,电表箱内装有预付费电表及开关控制电路,具有结构简单、使用方便等特点。

②当用电客户的剩余电量或金额,在达到预付费电表所设定的预警电量或预警金额时,预付费计量箱能够声光报警来提醒用户购电;③重新购买电量刷卡后,自动合闸供电;④负控功能;负荷达到所设定值,自动跳闸。

★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥,当用户非法开启箱门时自动断电,用户不能自行恢复,需电管部门持专用的TM电密钥匙才能恢复供电。

②组合互感器无外露的二次端子,二次电缆直接从开关箱内出线并且采用金属铠装电缆,具有良好的防窃电性能。

③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”,保持电表内部为零高斯状态,即使电表在最严酷的磁场下,也不被干扰,同时在视窗上加装军工级的防高频干扰的镍钼合金网,使“停表器”无法穿透屏蔽网,干扰电表的CPU,这些防窃电技术再结合远程抄表的监控系统,可以取得非常理想的防窃效果。

★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施,当低压侧有雷波侵入时,低压绕组首尾无压降,因此不会产生一次逆变过电压,从而保证了产品受雷的安全性,从实际运行效果来看极大地提高了产品的安全可靠性。

城市10kV高压电能计量柜主要设备的选择

城市10kV高压电能计量柜主要设备的选择

城市10kV高压电能计量柜主要设备的选择随着城市的发展和用电负荷的逐步增加,电能计量作为保障用电安全、保障供电质量、合理分配社会资源的基础设施之一,在城市建设中也发挥着越来越重要的作用。

其中,城市10kV 高压电能计量柜是电能计量的重要组成部分之一,主要负责对高压电能进行计量、监测和管理。

选择城市10kV高压电能计量柜主要设备,因此显得尤为重要。

(一)计量柜主要设备的选择1.电能表电能表是计量柜的核心设备,目前市场上主要有电子电能表和电感电能表。

电能表的选型应该根据计量柜的额定电压、额定电流、精度等具体参数进行选取。

同时,还需要考虑计量柜的抗干扰能力、抗电磁干扰能力以及逃跑detect措施等。

2.电流互感器电流互感器是计量柜的另一大核心设备,主要用于将高电压电流变换成可用于计量的一定范围内的小电流。

在选型时,需要考虑其额定电流、精度、谐波等参数,并严格按照相关规范要求进行验收和检测。

3.电压互感器电压互感器主要用于将高电压变成可用于计量的一定范围内的小电压。

其选型同样需要考虑其额定电压、精度等参数,并严格按照相关规范要求进行验收和检测。

4.控制单元控制单元是计量柜的调节核心,主要负责对电能表、电流互感器、电压互感器等设备的控制和管理。

当选择控制单元时,需要考虑它的功能、稳定性、控制能力等各个方面的因素。

(二)技术优势在城市10kV高压电能计量柜主要设备的选择中,需要考虑这些设备的技术优势。

其中,先进的技术和高品质的设备材料是提升设备性能的重要途径。

由于城市10kV高压电能计量柜的使用较长时间,耐用性能有时比技术特性更为重要。

(三)设备安全在城市10kV高压电能计量柜的选型中,设备安全也是一项非常重要的考虑因素。

计量柜内设备的安全性对用电负载的稳定和电能计量的准确性直接有影响。

设备的材料、加工工艺、质量管理等因素都是需要被周密考虑的。

(四)结论在城市10kV高压电能计量柜主要设备的选择中,各种设备的选型需要根据其精确的参数,如额定电压、额定电流、精度等条件来确定。

zwj12高压计量

zwj12高压计量

三 相
量轻、安装方便、免维护、防窃电等特点。

线
电流互感器
技术参数
制 计
互感器
额定变比
额定容量及准确等级

电压 互感器
10:0.1:0.22kV
10:0.1kV 20VA 0.2级 10:0.22kV 50VA 3级
电压互感器(内置)
300(150):5

200(100):5

150(75):5

120(60):5
3、电压互感器属于电压敏 感元件,必需加装避雷器, 否则雷击10kV线路时会造 成计量装置损坏。
13
ZWJ-12G3的安装
线 路 电 流 方 向
电源侧
ZWJ32-12F的安装
电源侧
跌 落 保 险
P1 P2
避 雷 器
计 量 箱
计量箱进线侧 箱体标识为 P1A、P1B、 P1C接线错误
安 装 支 架
电源箱
开关能手动分 合操作,需要 电动分合操作
会造成计量不
的需要交流

表 箱
220V电源,
若用户现场不
能提供,需配
置电源箱且安
装在电源侧
14
ZWJ-12的安装尺寸
若用户不配置安装支 架时,可根据安装尺 寸自行配置支架。
ZWJ-12G3
ZWJ-12Z3产品


15
ZWJ-12Z3电缆接线示意及说明
电缆
接线 位置
2 带485接口的普通电表);
3、计量接线盒;
4、不锈钢外壳(具
5
有加装计量锁及计
量铅封位置)
5、门禁开关 1
6、分、合闸按钮

南方电网公司10kV用电客户电能计量装置典型设计

南方电网公司10kV用电客户电能计量装置典型设计
南方电网公司10kV用电客户电 能计量装置 典型设计.
Q/
中国南方电网有限责任公司企
业标准
Q/CSG113006-2012
2012-01-18发布2012-01-18实施
中国南方电网有限责任公司布 发
Q/CSG113006-2012
次目
III.言 前!未定义书 签。
围范1
1编制依据2术语和定
义...
GB 3906 3.6kV〜40.5kV交流金属封闭开关 设备和控制设备
1
Q/CSG113006-2012
GB4208外壳防护等级(IP代码)
GB/T11021电气绝缘 耐热性分级
GB/T16934电能计量柜
DL/T825电能计量装置安装接线规则
JB/T5777.2电力系统二次电路用控制及继 电保护屏(柜、台)通用技术条件
2技术规范编制依据
下列标准所包含的条文, 通过在本标准 中引用而构成为本标准的条文。 本标准出版 时,所示版本均为有效。凡是不注日期的引 用文件,其最新版本适用于本规范。GB/T156标准电压
GB311.1高压输变电设备的绝缘配合
GB1404(所有部分)塑料粉状酚醛模塑料
GB2681电工成套装置中的导线颜色
9 5.4电能计 量柜技术要求
14熔断器技术要求
5.5
验接线盒技术要求16
5.7互感器二次回路技术要求I
Q/CSG113006-2012
6安装接线要
求17
6.1电能计量柜的安装及接线要
求18
6.2电能表的安装要
求18
6.3负荷管理终端的安装要
求19
6.4门接点的安装要
求21
6.5所用电缆及导线安装要

南方电网公司10kV用电客户电能计量装置典型设计

南方电网公司10kV用电客户电能计量装置典型设计

II


6.3 负荷管理终端的安装要求 .................................... 7 6.4 门接点的安装要求 .......................................... 8 6.5 所用电缆及导线安装要求 .................................... 8 7 概预算编制原则 .............................................. 8 8 适用场合 .................................................... 9 9 设计范围 .................................................... 9 10 编号规则 ................................................... 9 第二篇 典型设计 第一章 高供高计计量方式典型设计 1.1 高供高计计量方式通用原理图 1.2 典型设计一 KYN 铠装移开式断路器柜 1.3 典型设计二 XGN 固定式断路器柜 1.4 典型设计三 XGN15 环网柜 1.5 典型设计四 HXGN15 环网柜 1.6 典型设计五 预装式箱式变压器 1.7 典型设计六 10kV 高压计量表箱 第二章 高供低计计量方式典型设计 2.1 高供低计计量方式通用原理图 2.2 典型设计一 GGD 低压计量柜 2.3 典型设计二 GCK 低压计量柜 2.4 典型设计三 10kV 低压计量表箱 2.5 典型设计四 10kv 低压户外计量表箱
本规范规定了南方电网公司10kV用电客户电能计量装置设计、配置、安 装和验收的技术要求。 各设计单位、安装单位对接入南方电网的客户受电工程的电能计量装置 应遵照本规范设计和施工。 典型设计的通用原理图、典型设计图见附件。 本规范未涉及的内容遵照有关规程执行。

10KV带真空断路器型全封闭分界保护预付费计量装置

10KV带真空断路器型全封闭分界保护预付费计量装置

10KV带真空断路器型全封闭型分界保护预付费计量装置
JLSZKH5-12W2
本产品适用于交流50Hz、6-10kV电力系统中做预付费高压计量
或配网自动化工程中的自动重合器使用,其由ZW28-12真空断路器
及用于计量的干式电压互感器、电流互感器组成,一体化安装,结
构简单,箱体上部为真空断路器室,下部为互感器室,外部装有手
动分合弹簧机构,控制箱分体安装,也可按用户要求加装预付费电
表做预付费计量用,亦可加装BH-2000自动控制器,利用手机直接
控制断路器,并可查询实时的电力参数及开关状态。

结构简单,使用方便。

可实现手机远方控制,采用计量与断路器
分体安装,投资减少近50%,利于推广。

点能量远方终端YD-3101说明书

点能量远方终端YD-3101说明书

YD-3101电能量远方终端(预付费)使用说明书郑州伊海电气设备有限公司Zhengzhou Yihai Electrical Equipment Co,Ltd公司简介郑州伊海电气设备有限公司坐落于河南省省会郑州,这里地处中原,京广、陇海两大铁路在此交汇,公司东临(北)京珠(海)、北临连(云港)霍(尔果斯)两条高速路,交通十分便利。

郑州是著名的历史文化名城,被誉为中国第八大古都,有着悠久而又厚重的中原文化。

郑州伊海电气设备有限公司是一家高科技独立法人企业。

主要从事电力系统自动化产品的研发、生产和销售。

公司具有灵活的现代管理机制,雄厚的技术力量,拥有一支具有突出经营理念的管理团队和一批专业化、高素质的各类专业技术人才,公司70%以上的员工具备大学本科以上学历,专业技术人员占据公司60%以上,这些人员大都多年从事电力系统产品的研制开发,有着丰富的理论及实践经验。

郑州伊海电气设备有限公司的发展目标是凭借广泛吸纳高技术人才和经营人才,瞄准国际、国内电力系统这一市场,为用户提供一流的产品和服务。

公司力求做到:不断改进和完善自我,使内部机制永远处于激活状态,为员工永久持续提供优异的发展空间,让员工真正感受到公司的存在为自己提供了一个施展才华的空间与机会,自己的加入和努力使公司充满了活力和希望,通过公司与员工的共同努力,使公司保持高速、持续、稳定的增长,竭诚为客户创造价值,为员工创造价值,努力回报社会。

企业精神:创新、实干、服务;企业理念:诚信立足,创新致远。

>公司主导产品有:> DS3-6系列10KV高压无功补偿成套装置;> DSX4系列10KV线路高压无功补偿成套装置;> MCR型高压无功补偿成套装置;> YD3000系列电能量自动化管理系统;> YHCB-2000系列远程抄表自动化系统;> YHWT-2000系列高压无线测温系统;>FD-2000无线远程防盗报警系统(灌溉专用);> FD-2100型变压器无线防盗报警系统;郑州伊海电气设备有限公司郑重承诺:用户的需求是我们不懈努力的目标。

贵州 PJK-40.5、PJKR-40.5户外箱变式高压预付费计量箱 产品特点 产品功能 久鼎保互

贵州 PJK-40.5、PJKR-40.5户外箱变式高压预付费计量箱 产品特点 产品功能 久鼎保互

PJK-40.5、PJKR-40.5户外箱变式高压预付费计量箱产品特点产品功能
产品标题:PJK-40.5、PJKR-40.5户外箱变式高压预付费计量箱
所属分类:高压预付费系列
所属产业:高压成套电器
关键词:高压预付费,高压计量箱,预付费
产品特点
◆ 高压供电,高压计量,低压控制,管理使用安全
◆ 具备电力负荷管理控制功能
◆ 具备电子锁系统,规范箱门管理,防窃电
◆ 具备无线手持抄表功能,超收距离可达3公里
◆ 互感器精度可达0.2S级,计量数据准确
◆ 互感器采用硅橡胶浇注。

干净卫生、耐高温/低温、不老化、寿命长
◆ 计量箱体有普通和不锈钢两种材质可选
产品功能
◆ 电能计量:配高压计量箱,不改变原表计量精度
◆ 预付电费:做到了先收费后送电,保障了供电部门的利益
◆ 远程抄表:通过GSM或GPRS通讯实现远程抄表及控制功能
◆ 用电监控:监控用户用电情况,购电量用尽自动切断电源
◆ 防窃电:铠装电缆直接从箱体内引出,无接线端点“防窃电”
◆ 智能报警:具备上电、停电、断相、计量箱门开关、过负荷、真空开关状态、真空开关箱盖开关等报警功能。
