高压变频器原理(第1讲)
高压变频器工作原理
高压变频器工作原理一、概述高压变频器是一种用于控制电动机转速的电力调节设备。
它通过调节电源电压和频率，实现对电动机的精确控制。
本文将详细介绍高压变频器的工作原理。
二、工作原理1. 输入电源高压变频器的输入电源通常为三相交流电源，其电压和频率根据实际需求进行设定。
2. 整流器输入电源经过整流器，将交流电转换为直流电。
整流器通常采用可控硅等器件，通过控制整流器的导通角度，可以实现对输出直流电压的调节。
3. 滤波器直流电经过滤波器，去除电源中的脉动成份，使输出电压更加稳定。
4. 逆变器经过滤波后的直流电进入逆变器。
逆变器将直流电转换为交流电，并根据控制信号调整输出电压的幅值和频率。
5. 控制单元控制单元是高压变频器的核心部件，它接收来自外部的控制信号，并根据信号的要求调整输出电压和频率。
控制单元通常由微处理器和控制电路组成。
6. 输出电源经过逆变器和控制单元的调节，最终输出的交流电供给电动机使用。
输出电压和频率的调节可以实现对电动机的精确控制，实现不同转速和负载的要求。
三、优势和应用1. 节能效果显著高压变频器可以根据实际负载需求调整电动机的转速，避免了传统的调速方式中频率固定的问题，从而大大提高了电动机的效率和节能效果。
2. 控制精度高高压变频器具有精确的电压和频率调节功能，可以实现对电动机转速的精确控制，满足不同工况下的要求。
3. 起动平稳高压变频器在启动电动机时，可以通过逐渐增加输出电压和频率的方式实现平稳启动，避免了传统的直接启动方式对电动机和设备的冲击。
4. 应用广泛高压变频器广泛应用于工业生产中的各种电动机驱动系统，如风机、水泵、压缩机等。
它可以根据不同的工况需求，实现对电动机的精确调速和控制。
四、总结高压变频器通过调节电源电压和频率，实现对电动机的精确控制。
其工作原理包括输入电源、整流器、滤波器、逆变器、控制单元和输出电源等部份。
高压变频器具有节能效果显著、控制精度高、起动平稳等优势，并广泛应用于各种电动机驱动系统中。
高压变频器工作原理
高压变频器工作原理引言概述：高压变频器是一种用于控制高压电机转速和输出功率的电子设备。
它通过改变电源频率来调节电机的转速，从而实现对设备的精确控制。
本文将详细介绍高压变频器的工作原理。
一、高压变频器的基本原理1.1 电源输入：高压变频器通常通过三相交流电源供电。
电源输入经过整流和滤波，将交流电转换为直流电，并通过电容器和电阻进行滤波，以确保电源的稳定性和纹波的降低。
1.2 逆变器：逆变器是高压变频器的核心部件，它将直流电转换为可调频率和可调幅度的交流电。
逆变器采用先进的功率半导体器件，如IGBT（绝缘栅双极型晶体管）来实现电能的转换。
逆变器通过调整开关管的通断状态和占空比来控制输出电压的频率和幅度。
1.3 控制电路：高压变频器的控制电路负责接收来自用户的控制信号，并将其转换为逆变器的控制信号。
控制电路通常由微处理器和各种传感器组成，用于监测电机的转速、温度和电流等参数，并根据用户的设定值进行调节。
二、高压变频器的工作过程2.1 输入电源调节：高压变频器首先对电源进行调节，将输入电压和频率调整为适合电机运行的工作条件。
这可以通过控制电路中的电压和频率调节模块来实现。
2.2 逆变器控制：一旦输入电源调节完成，控制电路将发送适当的控制信号给逆变器。
逆变器将根据控制信号的频率和幅度调整输出电压，以满足电机的运行需求。
逆变器还可以根据需要改变输出电压的相位和频率，以实现电机的正反转和加减速等功能。
2.3 电机驱动：逆变器输出的交流电经过滤波和放大后，驱动电机正常运行。
高压变频器可以根据电机的负载情况和运行状态进行实时调整，以提供最佳的电机控制效果。
三、高压变频器的优势3.1 节能效果：高压变频器可以根据实际负载需求调整电机的转速和输出功率，避免了传统的固定频率运行方式下的能量浪费。
通过降低电机的转速和输出功率，高压变频器可以显著降低能耗，提高能源利用效率。
3.2 精确控制：高压变频器可以根据用户的需求实现电机的精确控制。

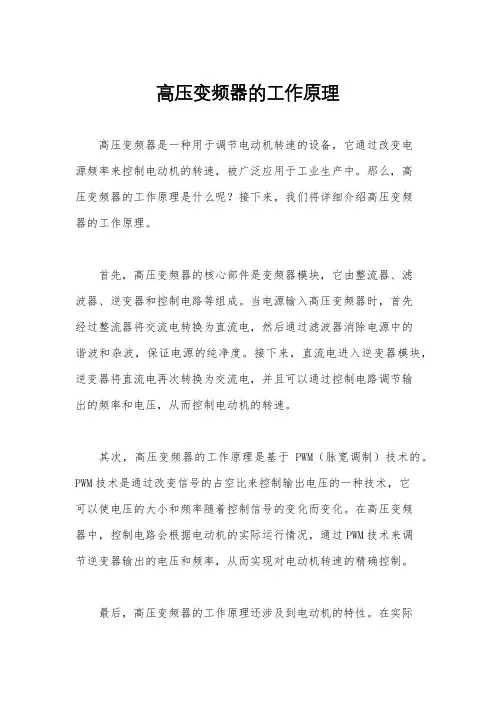

高压变频器的工作原理
高压变频器的工作原理高压变频器是一种用于调节电动机转速的设备，它通过改变电源频率来控制电动机的转速，被广泛应用于工业生产中。
那么，高压变频器的工作原理是什么呢？接下来，我们将详细介绍高压变频器的工作原理。
首先，高压变频器的核心部件是变频器模块，它由整流器、滤波器、逆变器和控制电路等组成。
当电源输入高压变频器时，首先经过整流器将交流电转换为直流电，然后通过滤波器消除电源中的谐波和杂波，保证电源的纯净度。
接下来，直流电进入逆变器模块，逆变器将直流电再次转换为交流电，并且可以通过控制电路调节输出的频率和电压，从而控制电动机的转速。
其次，高压变频器的工作原理是基于PWM（脉宽调制）技术的。
PWM技术是通过改变信号的占空比来控制输出电压的一种技术，它可以使电压的大小和频率随着控制信号的变化而变化。
在高压变频器中，控制电路会根据电动机的实际运行情况，通过PWM技术来调节逆变器输出的电压和频率，从而实现对电动机转速的精确控制。
最后，高压变频器的工作原理还涉及到电动机的特性。
在实际工作中，高压变频器需要根据电动机的负载情况和运行需求来动态调整输出电压和频率，以确保电动机能够稳定、高效地运行。
同时，高压变频器还需要考虑电动机的起动、加速、减速和停止等过程，通过合理的控制策略来实现对电动机的精确控制。
综上所述，高压变频器的工作原理是基于变频器模块、PWM技术和电动机特性的相互作用，通过精确控制输出电压和频率来实现对电动机转速的调节。
它在工业生产中起着至关重要的作用，可以提高设备的运行效率和节能减排，是一种非常重要的电气控制设备。
高压变频器原理
高压变频器原理
高压变频器是一种用于控制电机转速的设备，其原理是通过改变电源电压的频率来控制电机的转速。
高压变频器主要由直流电源、整流器、滤波器、逆变器和输出滤波器等组成。
首先，直流电源将交流电转化为直流电，并通过整流器和滤波器将其变成稳定的直流电。
然后，直流电源将直流电转换为需要的频率的交流电，通过逆变器将其变成交流电信号，并通过输出滤波器来除去噪声和谐波。
高压变频器的控制原理是通过改变逆变器的输出电压频率来改变电机的转速。
导弹，逆变器的输出频率通常是可调的，可以根据需要改变。
当输出频率增加时，电机的转速也会增加，而当输出频率减少时，电机的转速也会减少。
高压变频器通过改变逆变器的输出电压频率，改变电机的供电频率，从而实现对电机转速的精确控制。
此外，高压变频器还可以实现电机的软启动和软停止，避免电机在启动和停止过程中产生的过大的力矩冲击。
总的来说，高压变频器是一种通过改变电源电压的频率来控制电机转速的设备。
它的工作原理是通过逆变器改变输出电压的频率，从而实现对电机转速的准确控制。
高压变频器工作原理
高压变频器工作原理一、概述高压变频器是一种用于调节电机转速的电力调节设备，广泛应用于工业生产中。
通过改变电源输入电压和频率，控制电机的转速和负载，从而实现对工业生产过程的精确控制。
本文将详细介绍高压变频器的工作原理，包括其基本构成、工作原理和应用场景。
二、基本构成高压变频器主要由整流器、逆变器、滤波器、控制电路和保护电路等组成。
1. 整流器：将交流电源转换为直流电源，通常采用整流桥电路实现。
2. 逆变器：将直流电源转换为可变频率的交流电源。
逆变器通常采用IGBT（绝缘栅双极性晶体管）作为开关元件，通过控制开关元件的开关频率和占空比来调节输出电压和频率。
3. 滤波器：用于滤除逆变器输出中的谐波和干扰，保证输出电压的纯净度和稳定性。
4. 控制电路：负责接收用户输入的控制信号，通过对逆变器的控制来实现对电机转速的调节。
5. 保护电路：用于监测和保护高压变频器的工作，包括过电流保护、过温保护、短路保护等功能。
三、工作原理高压变频器的工作原理可以分为三个步骤：输入电源调整、逆变器输出调整和电机转速调整。
1. 输入电源调整：高压变频器首先将输入的三相交流电源通过整流器转换为直流电源。
整流器采用整流桥电路，将交流电源的负半周和正半周分别转换为直流电压。
整流后的直流电压经过滤波器平滑处理，得到稳定的直流电源。
2. 逆变器输出调整：经过整流和滤波后的直流电源被送入逆变器，逆变器通过控制开关元件的开关频率和占空比来调节输出电压和频率。
逆变器采用IGBT作为开关元件，通过不断切换开关状态来生成可变频率的交流电源。
逆变器输出的交流电源经过滤波器滤除谐波和干扰，得到纯净且稳定的输出电压。
3. 电机转速调整：逆变器输出的交流电源被送入电机，通过调节输出电压和频率来控制电机的转速。
高压变频器的控制电路接收用户输入的控制信号，根据用户需求调节逆变器的输出电压和频率，从而控制电机的转速。
控制电路还可以根据电机的负载情况进行动态调整，保证电机的运行稳定和效率。
高压变频器的工作原理
高压变频器的工作原理
高压变频器是一种用于调节电源频率并实现电压变换的电力变频调速设备。
它能够将固定频率和电压的电源输入转换为可调节频率和电压的输出。
高压变频器的工作原理如下：
1. 整流：高压变频器首先将交流电源输入进行整流，将交流电转换为直流电。
这通常通过使用整流桥电路实现，其中包括四个二极管。
2. 滤波：直流电在通过整流后，仍然存在一些脉动，需要进行滤波以减小脉动幅度。
滤波电路通常包括电容器，用于存储电荷并平滑直流电流。
3. 逆变：经过滤波后的直流电被送入逆变器，将其转换为可调节频率和电压的交流电。
逆变器通过控制电子开关器件（例如晶闸管、IGBT等）的开关状态来实现。
4. 控制：高压变频器通常配备一个控制系统，用于控制逆变器的开关频率和占空比。
根据用户的需求，控制系统可以通过改变开关频率和占空比来实现输出频率和电压的调节。
总的来说，高压变频器通过整流、滤波、逆变和控制等过程，将固定频率和电压的输入电源转换为可调节频率和电压的输出电源。
这种调节能力使得高压变频器可以广泛应用于工业控制系统，如电机调速、电力传输、电网稳定等领域。
高压变频器的工作原理与性能特点
高压变频器的工作原理与性能特点一、工作原理高压变频器是一种用于调节机电转速的电力设备，通过改变电源输入的电压和频率，控制机电的转速。
其工作原理主要包括以下几个方面：1. 电源输入：高压变频器通常接受三相交流电源输入，输入电压范围广泛，可以适应不同的电源条件。
2. 整流：输入的交流电经过整流单元，将交流电转换为直流电。
这个过程通常采用整流桥电路来实现，将交流电转换为直流电，为后续的逆变提供直流电源。
3. 逆变：直流电经过逆变单元，将直流电转换为可调频率的交流电。
逆变单元通常采用高频开关器件（如IGBT）来实现，通过调节开关器件的开关频率和占空比，可以控制输出交流电的频率和电压。
4. 输出：逆变后的交流电经过输出滤波单元，去除杂散波形和谐波，得到稳定的输出电压和频率，供给驱动机电。
5. 控制：高压变频器通过内部的控制器，根据用户设定的转速要求，自动调节输出电压和频率，实现机电的精确控制。
二、性能特点高压变频器具有以下几个性能特点，使其在工业应用中得到广泛应用：1. 宽频调节范围：高压变频器可以实现广泛的频率调节范围，通常在0-400Hz 之间。
这使得机电可以在不同的负载条件下运行，并且实现精确的转速控制。
2. 高效节能：相比传统的调速方式（如阀门调节、机械变速器等），高压变频器具有更高的能量转换效率。
通过调整机电的转速，可以根据实际负载需求提供恰当的功率输出，从而降低能耗和运行成本。
3. 精确控制：高压变频器具有精确的转速控制能力，可以实现机电的恒定转矩调速和矢量控制。
通过内部的PID控制算法，可以根据负载变化实时调整输出电压和频率，使机电运行更加平稳。
4. 保护功能：高压变频器内置了多种保护功能，包括过电流、过电压、欠电压、过载、短路、过热等保护。
当检测到异常情况时，变频器会自动停机或者降低输出功率，保护机电和设备的安全运行。
5. 多种控制方式：高压变频器支持多种控制方式，包括本地控制、远程控制、自动控制等。
高压变频器原理及维护培训PPT课件
4.11 用带塑料吸嘴的吸尘器彻底清洁柜内外，保证设备无尘，保 证散热;
4.12 检验接地是否良好。
五、变频器的故障查询及处理方法
5.1故障的分类
SH-HVF系列高压变频器故障按照保护等级不同分为消息、报警、 故障。
4.3 变频器正常运行时，应注意经常对变频器室温度进行巡视，保证变 频器的环境温度不高于40℃。
4. 变频器的日常维护
4.4 门窗通风散热是否良好； 4.5 变频器进风口、变频器房间进风口是否因积尘过多而堵塞； 4.6 变频器运行参数是否正常，有无报警； 4.7 柜内冷却风机运转是否正常； 4.8 变频器内是否有振动或异常声音等； 4.9 变频器滤网拆卸步骤图。变频器滤网安装步骤与滤网拆卸步骤
6KV 异步电动机
（2）功率单元
所有的功率模块均为智能化设计,具有强大的自诊断指导能力， 一旦有故障发生时，功率模块将故障信息迅速返回到主控单元 中，主控单元及时将主要功率元件IGBT关断，保护主电路；同 时在中文人机界面上精确定位显示故障位置、类别。在设计时 已将一定功率范围内的单元模块进行了标准化考虑，以此保证 了单元模块在结构、功能上的一致性。当模块出现故障时，在 得到报警器报警通知后，可在几分钟内更换同等功能的备用模 块，减少停机时间。
移相变压器实物图
移相 变压器
6KV交流 输入
功率单元 A1
功率单元 A2
功率单元 A3
功率单元 A4
功率单元 A5
功率单元 A6
功率单元 B1
功率单元 B2
功率单元 B3
功率单元 B4
功率单元 B5
功率单元 B6
高压变频器工作原理及故障排除课件
定期更换易损件
02
如风扇、滤网等，确保散热效果和空气流通。
定期校准
03
对高压变频器的电气参数和机械性能进行校准，确保性能稳定
。
常见问题及解决方案
故障代码
当高压变频器出现故障时，会显示相应的故障代码。根据故障代码 查找故障原因并采取相应措施。
散热问题
如散热风扇不转或散热通道堵塞，会导致高压变频器过热。需及时 检查并更换风扇，清理散热通道。
PWM控制
采用脉宽调制（PWM）技术，控制逆变器的输 出波形。
3
滤波
输出波形经过输出滤波器，以减少谐波和改善输 出电压质量。
控制部分工作原理
速度控制
通过改变逆变器的输出频率，实现对电机速度的控制。
保护与监控
控制部分还负责监控变频器的运行状态，并在必要时采取保护措 施，如过载保护、过压保护等。
通讯接口
控制部分通常配备通讯接口，用于远程监控和参数设置。
输出部分工作原理
驱动电机
高压变频器输出的交流电驱动电机运转。
反馈机制
电机运行状态通过传感器反馈给控制部分，实现 闭环控制。
负载匹配
根据实际负载需求，调整变频器的输出频率和电 压，实现负载的优化匹配。
03
高压变频器故障排除方法
常见故障及原因分析
故障一
总结词
高压变频器广泛应用于电力、化工、冶金等 领域，主要用于电机等设备的调速控制和节 能减排。
详细描述
高压变频器在电力领域中主要用于大型电机 组的节能控制和调整，如火电厂的给水泵、 引风机等设备的调速控制；在化工领域中用 于各种反应釜、搅拌机等设备的速度控制和 节能减排；在冶金领域中用于轧机、拉丝机 等设备的速度匹配和节能控制。此外，高压 变频器还广泛应用于市政、水处理等领域。
高压变频器工作原理
高压变频器工作原理一、概述高压变频器是一种电力调节装置，用于控制高压电动机的转速和扭矩。
它通过调整电源的频率和电压来控制电动机的运行，实现对电动机的精确控制。
本文将详细介绍高压变频器的工作原理及其相关技术。
二、工作原理1. 电源输入高压变频器通常使用三相交流电作为输入电源。
输入电源经过整流、滤波等处理后，得到稳定的直流电源。
这个直流电源会被高压变频器内部的逆变器部份转换为可调的交流电源。
2. 逆变器逆变器是高压变频器的核心部件，它将直流电源转换为可调的交流电源。
逆变器采用先进的功率电子器件，如IGBT（绝缘栅双极型晶体管），通过控制开关管的导通和关断，将直流电源转换为可调的交流电源。
3. 控制系统高压变频器的控制系统包括主控制器、触摸屏、编码器等。
主控制器负责接收来自触摸屏和编码器的指令，并根据指令调整逆变器的输出频率和电压。
触摸屏用于操作和设置高压变频器的参数，编码器用于实时监测电动机的转速和位置。
4. 输出电源逆变器经过控制系统的调节后，将可调的交流电源输出给高压电动机。
输出电源的频率和电压可根据需要进行调整，以满足不同工况下电动机的运行要求。
通过调整输出频率，可以实现电动机的变速运行；通过调整输出电压，可以实现电动机的调节扭矩。
5. 保护系统高压变频器内置了多种保护功能，以保证电动机和变频器的安全运行。
常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。
当电动机或者变频器发生异常情况时，保护系统会及时采取措施，如切断电源，以避免进一步损坏。
三、应用领域高压变频器广泛应用于各个行业，如电力、冶金、石化、矿山等。
它可以用于控制高压电动机的转速和扭矩，实现对生产过程的精确控制。
例如，在电力行业中，高压变频器可用于控制发机电组的转速和频率，以实现电网与发机电组的同步运行。
四、优势与挑战1. 优势高压变频器具有以下优势：- 精确控制：通过调整输出频率和电压，可以实现对电动机的精确控制，满足不同工况下的运行需求。
高压变频器工作原理
高压变频器工作原理引言概述：高压变频器是一种用于调节电动机转速的装置，广泛应用于工业领域。
它能够通过改变电源频率来控制电动机的转速，从而满足不同工艺需求。
本文将详细介绍高压变频器的工作原理。
一、电源输入与整流1.1 电源输入高压变频器通常采用三相交流电源作为输入电源。
这种电源具有稳定的电压和频率，能够提供稳定的电能供给。
1.2 整流在高压变频器中，交流电源首先经过整流装置，将交流电转换为直流电。
整流装置通常采用整流桥等结构，能够将交流电的负半周转换为正半周，从而得到稳定的直流电。
1.3 电容滤波为了进一步提高直流电的稳定性，高压变频器还会通过电容滤波来消除电源中的脉动。
电容滤波器能够将直流电中的脉动成份滤除，使得输出的直流电更加平稳。
二、逆变器2.1 逆变器的作用逆变器是高压变频器的核心部件，它能够将直流电转换为可调频率的交流电。
逆变器通过控制开关器件的开关状态，改变输出电压的频率和幅值，从而实现对电动机转速的调节。
2.2 PWM调制技术逆变器通常采用脉宽调制（PWM）技术来控制开关器件的开关状态。
PWM技术通过改变开关器件的通断时间比例，使得输出电压的平均值得以调节。
通过调节PWM信号的频率和占空比，可以实现对电动机的精确控制。
2.3 输出滤波逆变器输出的交流电通常还需要经过滤波装置进行滤波处理，以消除输出电压中的高次谐波成份。
滤波装置通常采用电感和电容等元件组成的滤波网络，能够将输出电压的谐波成份滤除，得到纯净的交流电。
三、控制器3.1 控制信号生成高压变频器的控制器负责生成控制信号，以控制逆变器的开关状态。
控制信号通常由微处理器或者专用的控制芯片生成，根据用户设定的转速要求，生成相应的PWM信号。
3.2 反馈回路为了实现对电动机转速的闭环控制，高压变频器中通常还包含反馈回路。
反馈回路通过传感器获取电动机的实际转速信号，并将其与设定转速进行比较，生成误差信号。
控制器根据误差信号对PWM信号进行调节，以实现对电动机转速的精确控制。
高压变频器工作原理
高压变频器工作原理高压变频器是一种用于控制电机转速和输出电压的电力调节装置。
它通过改变输入电源的频率和电压来控制电机的转速和输出功率。
下面将详细介绍高压变频器的工作原理。
1. 输入电源和整流器高压变频器的输入电源通常是交流电源，其电压等级可以达到几千伏特。
输入电源经过整流器将交流电转换为直流电，以供后续的逆变器使用。
2. 逆变器逆变器是高压变频器的核心部件，它将直流电转换为交流电，并通过改变输出电压的频率和幅值来控制电机的转速。
逆变器通常采用先进的功率半导体器件，如IGBT（绝缘栅双极型晶体管）来实现高效率的能量转换。
3. 控制系统高压变频器的控制系统包括输入信号采集、信号处理、逻辑控制和输出信号生成等功能模块。
输入信号采集模块用于接收外部控制信号，如转速设定值、启动停止信号等。
信号处理模块将输入信号进行滤波、放大和数字化处理，以便后续的逻辑控制模块进行计算和判断。
逻辑控制模块根据输入信号和设定参数进行逻辑运算，并生成相应的控制信号。
输出信号生成模块将控制信号转换为逆变器的控制信号，以实现对电机转速和输出电压的精确控制。
4. 反馈系统高压变频器的反馈系统用于监测电机的转速和输出电压，并将反馈信号传回到控制系统进行闭环控制。
反馈系统通常包括转速传感器和电压传感器。
转速传感器用于测量电机的转速，通过与设定值进行比较，控制系统可以调整逆变器的输出频率来实现转速的闭环控制。
电压传感器用于测量电机的输出电压，通过与设定值进行比较，控制系统可以调整逆变器的输出电压来实现输出功率的闭环控制。
5. 保护系统高压变频器的保护系统用于监测电机和变频器的工作状态，并在出现异常情况时采取相应的保护措施，以避免设备损坏或人员伤害。
保护系统通常包括过流保护、过压保护、欠压保护、过热保护等功能。
当电机或变频器出现异常情况时，保护系统会及时切断电源，以确保设备和人员的安全。
总结：高压变频器通过改变输入电源的频率和电压来控制电机的转速和输出功率。
高压变频器工作原理
高压变频器工作原理一、概述高压变频器是一种用于控制机电转速和电压的电气设备。
它通过改变电源频率和电压来实现对机电的精确控制，广泛应用于工业生产中。
本文将详细介绍高压变频器的工作原理。
二、工作原理1. 输入电源高压变频器的输入电源普通为三相交流电源，电压通常为380V或者660V。
输入电源经过滤波器进行滤波处理，确保电源的稳定性和可靠性。
2. 整流器输入电源经过整流器将交流电转换为直流电。
整流器通常采用可控硅等器件，通过控制整流器的开关状态，将交流电转换为具有特定脉冲宽度和频率的直流电。
3. 母线电容器整流器输出的直流电通过母线电容器进行滤波，使电压更加平稳。
母线电容器能够吸收电流的脉动，提供稳定的电压给逆变器。
4. 逆变器逆变器是高压变频器的核心部件，它将直流电转换为交流电，并通过控制输出电压的频率和幅值来控制机电的转速。
逆变器采用了先进的PWM（脉宽调制）技术，通过调整开关管的开关频率和占空比，将直流电转换为具有可调频率和可调幅值的交流电。
5. 控制单元高压变频器的控制单元负责接收和处理用户输入的控制信号，并将信号转换为逆变器的控制指令。
控制单元通常包括微处理器、摹拟电路和数字信号处理器等组成部份，能够实现对机电转速、电压、电流等参数的精确控制。
6. 输出电源逆变器输出的交流电通过输出电源传递给机电。
输出电源通常包括输出滤波器和输出变压器等部份，用于滤除高频噪声和调整输出电压。
7. 保护系统高压变频器还配备了多种保护系统，用于监测和保护机电和变频器的安全运行。
常见的保护系统包括过电流保护、过压保护、欠压保护、过载保护等，能够有效防止机电和变频器因异常情况而损坏。
三、应用领域高压变频器广泛应用于各个行业的机电控制系统中。
例如，工业生产中的水泵、风机、压缩机、输送机等设备往往采用高压变频器进行机电控制，以实现精确的转速调节和能耗优化。
此外，高压变频器还被应用于电力系统、石油化工、冶金、矿山等领域。
高压变频器工作原理
高压变频器工作原理一、概述高压变频器是一种电力调节设备，用于将输入电源的电压和频率转换为适合电机工作的电压和频率。
它可以实现电机的无级调速，提高电机的效率和控制精度，广泛应用于工业生产中。
二、工作原理高压变频器主要由整流器、中间电路、逆变器和控制系统组成。
下面将详细介绍每个部分的工作原理。
1. 整流器整流器的作用是将输入的交流电源转换为直流电源。
它通常由整流桥和滤波电路组成。
整流桥将交流电源的正负半周分别整流为正向和负向的脉动直流电压，滤波电路则用于平滑输出的直流电压。
2. 中间电路中间电路是高压变频器的核心部分，它将整流器输出的直流电压转换为可调的直流电压。
中间电路通常由电容、电感和继电器组成。
电容用于储存电能，电感用于平滑电流，继电器用于控制电压的输出。
3. 逆变器逆变器的作用是将中间电路输出的直流电压转换为可调的交流电压。
逆变器通常由IGBT（绝缘栅双极型晶体管）和滤波电路组成。
IGBT是一种高性能的开关元件，它可以根据控制信号来控制电流的导通和截止，从而实现电压的调节。
4. 控制系统控制系统是高压变频器的智能部分，它根据用户的需求来控制整个系统的工作。
控制系统通常由微处理器、传感器和人机界面组成。
微处理器负责接收和处理各种信号，传感器用于监测电机的运行状态，人机界面用于与用户进行交互。
三、工作过程高压变频器的工作过程可以简单描述为以下几个步骤：1. 输入电源用户将输入电源接入高压变频器，电压和频率根据系统要求进行设置。
2. 整流器工作输入电源经过整流器转换为直流电压，并经过滤波电路平滑输出。
3. 中间电路工作直流电压经过中间电路转换为可调的直流电压，并通过继电器控制输出。
4. 逆变器工作可调直流电压经过逆变器转换为可调的交流电压，并通过滤波电路平滑输出。
5. 控制系统工作控制系统根据用户的需求来调节逆变器输出的电压和频率，从而控制电机的转速和运行状态。
四、应用领域高压变频器广泛应用于各个领域，特别是需要电机调速和精确控制的场合，如工业生产线、机械设备、电力系统等。
高压变频器工作原理
高压变频器工作原理一、概述高压变频器是一种电力传动设备，用于调节电机的转速和扭矩。
它通过调整输入电压的频率和电压大小，控制电机的转速和输出功率。
本文将详细介绍高压变频器的工作原理。
二、工作原理1. 输入电源高压变频器的输入电源通常为三相交流电，电压范围可以从380V到10kV不等。
输入电源经过滤波器进行滤波处理，去除电源中的杂波和干扰信号。
2. 整流器滤波后的电源信号进入整流器，整流器将交流电转换为直流电。
整流器通常采用可控硅器件，通过控制可控硅的导通角来调整输出的直流电压。
3. 逆变器逆变器将直流电转换为交流电，控制交流电的频率和电压大小。
逆变器采用高频开关器件，如IGBT（绝缘栅双极性晶体管）或MOSFET（金属氧化物半导体场效应晶体管），通过调节开关器件的导通时间和频率来控制输出交流电的频率和电压。
4. 控制系统高压变频器的控制系统负责监测和调节变频器的工作状态。
控制系统通常由微处理器和相关电路组成，可以根据用户的需求进行参数设置和调整。
控制系统还可以实现故障保护功能，如过电流保护、过温保护和短路保护等。
5. 输出电机变频器的输出电路将变频器的输出交流电连接到电机，控制电机的转速和输出功率。
输出电路通常包括输出滤波器和电机绕组。
输出滤波器用于滤除输出交流电中的高频噪声和谐波成分，保证电机的正常运行。
三、工作过程高压变频器的工作过程可以简单描述为以下几个步骤：1. 输入电源供电，经过滤波器进行滤波处理，去除电源中的杂波和干扰信号。
2. 滤波后的电源信号进入整流器，将交流电转换为直流电。
3. 直流电经过逆变器转换为交流电，控制交流电的频率和电压大小。
4. 控制系统监测和调节变频器的工作状态，根据用户的需求进行参数设置和调整。
5. 输出电路将变频器的输出交流电连接到电机，控制电机的转速和输出功率。
四、应用领域高压变频器广泛应用于工业生产和能源领域，主要用于控制和调节电机的转速和功率。
它可以提高电机的运行效率，减少能源消耗，延长电机的使用寿命。
高压变频器工作原理及故障排除课件
常见故障及排除方法
电源故障
检查电源是否正常，电 压是否稳定，开关电源
是否完好。
电机故障
检查电机是否正常，电 机是否有过载、过流、 过压、欠压等异常情况
。
传感器故障
检查传感器是否正常， 传感器是否有断线、短
路、损坏等情况。
通讯故障
检查通讯线是否正常， 通讯接口是否完好，通
讯协议是否正确。
特殊故障及排除方法
详细描述
高压变频器作为一种高效、节能的电机控制设备，广泛 应用于电力、化工、冶金、建材等领域。在电力行业， 高压变频器主要用于火电厂和水电站的辅机控制，如给 水泵、送风机和引风机等的调速控制。在化工和冶金行 业，高压变频器主要用于流体控制和工艺流程的自动化 控制，如压缩机、鼓风机和泵等的调速控制。在建材行 业，高压变频器主要用于水泥、陶瓷和玻璃等行业的风 机和水泵的节能控制。
高压变频器工作原理及故障 排除课件
目 录
• 高压变频器概述 • 高压变频器的工作原理 • 高压变频器的故障排除 • 高压变频器的维护与保养 • 高压变频器的案例分析
01
高压变频器概述
高压变频器的定义与特点
总结词
高压变频器是一种能够将输入的工频电源转换成不同频率的交流电源的设备，具有高效、节能、可调范围广等优 点。
详细描述
高压变频器是一种将工频电源转换成不同频率的交流电源的设备，通常采用电力电子技术和微处理器技术实现。 它能够根据实际需求调整电机的转速，从而实现对电机输出转矩和功率的精确控制，具有高效、节能、可调范围 广等优点。
高压变频器的应用领域
总结词
高压变频器广泛应用于电力、化工、冶金、建材等领 域，主要用于电机调速、风机和水泵的节能控制等。
高压变频器工作原理
高压变频器工作原理高压变频器是一种用于调节电机转速的设备，通过改变电源频率来控制电机的转速。
在工业生产中，高压变频器被广泛应用于各种设备和机械，以实现精确的控制和节能效果。
本文将详细介绍高压变频器的工作原理，包括其基本原理、控制方式、保护功能、应用范围和未来发展方向。
一、基本原理1.1 高压变频器是如何工作的？高压变频器通过将输入的交流电源转换为直流电源，然后再将直流电源转换为可调节的交流电源，从而实现对电机转速的精确控制。
1.2 变频器中的主要元件有哪些？高压变频器主要由整流器、滤波器、逆变器和控制器等部件组成，其中逆变器是控制电机转速的关键部件。
1.3 高压变频器的工作原理是如何实现电机转速调节的？通过改变逆变器输出的频率和电压，可以实现对电机转速的调节，从而满足不同工况下的需求。
二、控制方式2.1 高压变频器采用哪些控制方式？高压变频器可以采用开环控制和闭环控制两种方式，其中闭环控制可以实现更精确的转速控制。
2.2 如何选择适合的控制方式？根据实际应用需求和设备特点，可以选择合适的控制方式，以实现最佳的控制效果和节能效果。
2.3 控制方式对高压变频器性能有何影响？不同的控制方式会影响高压变频器的响应速度、稳定性和效率，因此需要根据具体情况进行选择。
三、保护功能3.1 高压变频器有哪些保护功能？高压变频器通常具有过载保护、短路保护、过压保护、欠压保护等多种保护功能，以保障设备和人员的安全。
3.2 保护功能如何实现？通过监测电流、电压和温度等参数，高压变频器可以实时检测设备工作状态，一旦发现异常情况就会触发相应的保护措施。
3.3 保护功能对设备寿命和稳定性的影响？保护功能的有效实施可以延长设备的使用寿命，提高设备的稳定性和可靠性，减少故障发生的可能性。
四、应用范围4.1 高压变频器在哪些领域应用广泛？高压变频器广泛应用于风力发电、水泵、压缩机、输送机、风机等设备和机械中，以实现精确的控制和节能效果。
高压变频器工作原理
高压变频器工作原理一、概述高压变频器是一种用于调节电机转速的设备，广泛应用于工业生产中。
它通过改变电源频率和电压来调节电机的转速，从而实现对设备的精确控制。
本文将详细介绍高压变频器的工作原理及其组成部分。
二、工作原理高压变频器的工作原理可以分为三个主要步骤：整流、滤波和逆变。
1. 整流：高压变频器首先将交流电源转换为直流电源。
这一步骤通过整流桥来完成，整流桥由多个二极管组成。
二极管只允许电流单向通过，因此交流电源经过整流桥后，输出的电流变为单向的直流电流。
2. 滤波：直流电源输出的电流仍然存在一些脉动，为了使电流更加稳定，需要进行滤波处理。
滤波电路通常由电容器和电感器组成。
电容器能够存储电荷并平滑输出电流，而电感器则能够抵抗电流的变化。
3. 逆变：经过滤波后的直流电源需要再次转换为交流电源，以供电机使用。
逆变过程通过逆变器实现，逆变器由多个晶体管组成。
逆变器将直流电压转换为可变频率和可变幅值的交流电压，从而实现对电机转速的调节。
三、组成部分高压变频器由多个关键组件组成，包括整流桥、滤波电路、逆变器、控制电路等。
1. 整流桥：整流桥是将交流电源转换为直流电源的关键组件。
它由多个二极管组成，能够将交流电源的正负半周分别转换为正向和反向的直流电流。
2. 滤波电路：滤波电路用于平滑直流电源输出的电流。
它通常由电容器和电感器组成，能够减小电流的脉动，并提供稳定的直流电流。
3. 逆变器：逆变器将直流电源转换为交流电源，以供电机使用。
它由多个晶体管组成，能够将直流电压转换为可变频率和可变幅值的交流电压。
4. 控制电路：控制电路是高压变频器的大脑，负责对整个系统进行监控和控制。
它接收来自外部的控制信号，并根据设定的参数对变频器进行调节，以实现对电机转速的精确控制。
四、应用领域高压变频器广泛应用于各个工业领域，如电力、石化、冶金、矿山等。
它能够实现对电机的精确控制，提高设备的运行效率和稳定性。
例如，在电力行业中，高压变频器可用于调节发电机组的转速，以适应不同负载条件；在石化行业中，高压变频器可用于控制压缩机的转速，以实现能源的节约和环境保护。
高压变频器原理大全[1]精品文档16页
![高压变频器原理大全[1]精品文档16页](https://img.taocdn.com/s3/m/a2ef2163a8114431b80dd858.png)
第一讲电机和拖动的基本知识（1）[编者按] 电动机系统节能工程是国家发改委制定的国家中长期节能规划中的重点工程。
目前我国各类电动机总装机容量约4.2亿kW，实际运行率比国外低10%~30%，用电量占全国总用电量的60%左右。
如果对这些电动机进行优化改造，推广变频调速、自动化系统控制技术，使运行效率提高2 个百分点，年节电就可达到200 亿kW·h。
为了推广变频技术在各行各业中的应用，普及变频技术的理论知识，本刊特邀徐甫荣高工，专门撰写一辑“变频技术应用讲座”，分 6 期刊出。
主要面向应用变频技术的初学者，从电动机及电力拖动的基本知识入手，由浅入深地讲述变频技术的工作原理，通过工程应用实例，分析应用变频器时会遇到的问题，提出解决方案，指导生产一线的工程技术人员将变频技术用于自己的实际工作中。
1 电机的基本知识1.1 电机的分类由于电能的生产、输送和使用都比较方便，因而电能得到了广泛的使用。
在电能的生产、输送和使用过程中，电机起着重要的作用。
电机主要有：发电机生产电能的设备；变压器（静止电机）输送电能的设备；电动机使用电能的设备。
电动机又可以分为：1.2 异步电动机的机械特性1.2.1 固有机械特性异步电动机的固有机械特性如图1所示。
1.2.2 人为机械特性异步电动机的人为机械特性（调速特性）如图2、图3、图4所示。
1.3 电动机的拖动转矩2.7 拖动负载的转矩特性拖动负载的转矩特性如图5—图9 所示。
3 电动机的起动3.1 三相笼型异步电动机的起动方法3.1.1 直接起动直接起动也就是全压起动，是一种最简单的起动方法。
显然，这时起动电流比较大，可达额定电流的4耀7倍，根据对国产电动机的实际测量，某些笼形异步电动机甚至可达到8耀12 倍！同时，起动电流的大小与电动机起动时所带的负载的大小有直接的关系。
对于须经常起动的电动机，过大的起动电流将造成电动机发热，使绝缘老化，影响电动机的寿命；同时电动机绕组（特别是端部）在电动力的作用下，会发生变形，可能造成短路而烧坏电动机，甚至会使转子笼条断裂和与端环的焊接处开裂；过大的起动电流，也会使线路压降增大，造成电网电压显著下降而影响到接在同一电网的其他异步电动机的工作，有时甚至会使它们停下来或无法带负载起动，这是因为电动机的起动转矩Tst 与最大转矩Tm 均与电网电压的平方成正比，若电网电压降低太多，会使Tst和Tm降到低于Tz ，电动机就会停转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 高压变频器中，什么是高高方式？什么是高－低－高方式？答：高高方式高压变频器是指变频器直接使用高压电源作为输入，且直接输出高压供高压电机使用（输入输出不需要升降压变压器）。
高高方式主要用在大功率高压电机变频调速节能场合。
高低高方式变频器是高压电源经降压变压器降压后，用低压变频器进行变频控制，再用升压变压器把电压升到所需电压，供高压电机使用，高低高方式主要用在小功率高压电机变频调速节能场合。
2 高压变频器中，什么是交－直－交方式？什么是交－交方式？答：无论是电流源型还是电压源型变频器，其原理都是将电网交流电经全波整流电路整流成直流电。
然后又经逆变电路“逆变”成频率和电压均可调的三相交流电作为三相异步电动机的变频电源。
可见，在变频器的输入和输出之间，经历了“交流原直流原交流”的过程，故称为“交原直原交”变频。
如图1 所示，交原交方式变频器主要分为晶闸管交原交变频器和矩阵式变换器两种，其特征是将交流电源不经过整流环节，而是直接通过控制开关器件的导通和关断来获取频率可变的交流电压，中间没有直流环节，所以成为交原交方式。
3 什么是电压源型变频器？什么是电流源型变频器？各有哪些优缺点？答：根据直流电路中滤波方式的不同，变频器被分为电压源型和电流源型两种，如图 2 所示。
1）电压源型变频器直流电路采用电容器滤波。
在波峰（电压较高）时，由电容器储存电能场，在波谷（电压较低）时，电容器将释放电场能来进行补充，从而使直流电压保持平稳。
直流电路是一个电压源，故称为电压源型。
其特点是：（1）直流侧并联大电容，相当于电压源。
直流电压基本无脉动，直流回路呈现低阻抗。
（2）由于直流电压源的箝位作用，交流侧输出的电压波形为矩形波，并且与阻抗角无关。
而交流侧输出的电流波形和相位因负载阻抗情况的不同而不同。
（3）当交流侧为阻抗负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
因为反馈无功能量时电流要反相，所以开关器件两端需要反并联二极管。
2）电流源型变频器直流电路采用电抗器滤波。
在波峰（电流较大）时，由电抗器储存磁场能，在波谷（电流较小）时，电抗器将释放磁场能来进行补充，从而使直流电流保持平稳。
直流电路是一个电流源，故称为电流源型。
其特点是：（1）直流侧串联大电感，相当于电流源。
直流电流基本无脉冲，直流回路呈现高阻抗。
（2）由于开关器件仅改变直流电流的流通路径，因此交流侧输出电流波形为矩形波，并且与阻抗角无关。
而交流侧输出电压波形和相位因负载阻抗情况的不同而不同。
（3）当交流侧为阻抗负载时需要提供无功功率，直流侧电感起到缓冲无功能量的作用。
因为反馈无功能量时直流电流并不反相，因此不必像电压源逆变电路那样要给开关器件反并联二极管。
4 什么是单元串联型高压变频器？什么是器件串联型高压变频器？答：单元串联型高压变频器是利用低压单相变频器串联来弥补功率器件IGBT 的耐压能力不足。
每个功率单元本身即是一个低压变频器，结构和性能完全一样，具有可互换性和批量生产性。
器件串联型高压变频器如图猿所示，可以看出，系统由电网高压直接经高压断路器进入变频器，经过高压二极管全桥整流，直流平波电抗器和电容滤波，再经逆变器逆变，加上正弦波滤波器，简单易行地实现高压变频输出，直接供给高压电动机。
其主要特点是将IGBT直接串联来解决器件耐压不足的问题，采用二电平电压源型高压变频器已有的成熟技术，如结构简单，体积小，效率高，成本低等。
5 什么是三电平变频方式？答：三电平变频器原理如图源所示。
在PWM电压源型变频器中，当输出电压较高时，为了避免器件串联引起的静态和动态均压问题，同时降低输出谐波及dv/dt的影响，逆变器部分可以采用中性点箝位的三电平方式（Neutral Point Clamped，NPC）。
逆变器的功率器件可采用高压绝缘栅双极型晶体管IGBT或集成门极换流晶闸管IGCT。
三电平变频器采用的箝位电路，解决了两只功率器件串联的问题，并使相电压输出具有三个电平。
三电平逆变器的主回路结构环节少，虽然为电压源型结构，但易于实现能量回馈。
三电平变频器在国内市场遇到的最大难题是输出电压问题，其最大输出电压达不到6 kV，所以往往需要采用变通的方法，要么改变电动机的电压（或进行星/三角改接），要么在输出侧加升压变压器。
这一弱点限制了它的广泛应用。
目前也有器件串联三电平变频器，或裂相三电平（每相用一个单相三电平变频器）变频器，如ABB公司的ACS5000系列。
6 为什么单元串联型高压变频器要采用移相变压器输入？答：这是因为1）单元串联多重化电压源型高压变频器是利用功率单元串联来弥补功率器件IGBT 的耐压能力不足。
隔离变压器为功率单元提供690 V的电压输入。
2）功率单元串联之后，每个功率单元电压大小不会时刻相同，隔离变压器为功率单元提供足够的隔离电压。
3）功率单元输入端谐波电流很大，采用移相变压器可以消除谐波，使得谐波电流不流入电网。
7 移相变压器的原理是什么？答：以6 kV 变频器的输入移相变压器为例，原边绕组为6 kV，副边共18 个三相绕组，每组输出电压为630 V。
每个绕组为延边三角形接法，分别有相等的移相角度差，每个绕组接一个功率单元，如图5 所示。
这种移相接法可以有效地消除35次以下的谐波，也就是我们经常说的36脉冲整流可以有效地消除35次以下的谐波。
因此采用移相隔离变压器进行隔离降压，可以保证变频器系统对电网的谐波干扰在国家标准规定的限制值以内。
8 H级绝缘干式变压器，H级代表什么意义？答：干式变压器的耐热绝缘等级分为B 级、F级、H级及C级等。
这些变压器的出现可以让用户有更多的选择。
其材料的耐热绝缘等级与其最高工作温度的关系如表1 所列。
9 什么是可控整流？答：整流电路按组成的器件可分为不可控、半控、全控三种。
如图 6 所示，整流桥功率器件全由类似IGBT 全控开关器件组成的整流电路称为可控整流；若由类似晶闸管半控开关组成则称为半控整流；若由类似二极管不可控开关器件组成则称为不可控整流。
10 多级功率单元串联高压变频器靠什么提高功率因数？答：多级功率单元串联高压变频器可提高功率因数，这是由二级管整流电路和移相变压器的特性决定的。
变压器漏感较小且没有直流平波电感时，二极管整流电路的基波功率因数很高，通用变频器里也是一样。
但由于通用变频器没有移相变压器，因此其输入电流中较高的谐波含量降低了其整体的功率因数，在直流侧或者交流输入侧加装电抗器可以降低谐波含量，但会降低其整体的功率因数。
多级功率单元串联高压变频器由于装有移相变压器，因而消去了输入电流中的绝大部分谐波，又保留了二极管整流电路的高功率因数特性，因此具有较高的功率因数。
对于电压源型变频器，称其内部安装的直流母线平波电容具有无功补偿作用是不正确的，变频器内安装的直流电容的容量和变频器的输入功率因数基本没有什么关系。
11 为什么单元串联型变频器都采用电解电容作为滤波环节？答：目前，在变频器设计领域中，所采用电容有电解电容以及MKK自愈式电力电容器两种。
高压变频器在设计过程中，充分考虑变频器发热以及电流冲击对电容器的影响，针对电容器的环境温度对电容器的寿命的影响，变频装置在设计过程中为电容器设计专门的散热通道，保证电容器运行的环境温度不高于45益；通过精确的移相式PWM 算法，确保每个功率单元平均分配负荷，保证电容器不受到电流的冲击。
故电解电容只要正确使用完全能满足高压变频器正常运行的需要，在多电平串联倍压的技术方案中，电解电容是最佳的选择。
MKK 自愈式电力电容器由于受到自身容量的限制，所以其单位容量所承受的电流远大于电解电容，故温升更大，影响寿命，而且其价格也比电解电容高。
12 每相6 个单元串联的高压变频器的相电压电平数为多少？线电压电平数为多少？整流脉冲数为多少？13 为什么说dv/dt 取决于功率单元二次电压？答：dv/dt 即电压变化率，功率单元IGBT 开关一次，变频器输出的电压增加或者减少一个功率单元二次侧的直流电压值，而IGBT的开关时间很短，为1 滋s左右，故dv /dt 取决于功率单元二次侧电压，如功率单元二次侧直流电压为900 V，则可以认为该变频器的dv/dt 为900 V/滋s。
14 为什么功率单元串联型高压变频器输出不需要滤波器？答：功率单元串联型变频装置输出符合IEEE519原1992 及中国电力行业对电压失真最严格的要求，高于国标GB14549原93 对谐波失真的要求。
变频装置考虑将对电网谐波影响减至最小的措施包括：1）移相变压器；2）单元串联技术；3）优化的PWM 算法；4）多脉冲整流技术（36 脉冲整流），故功率单元串联型高压变频器的输出不需要滤波器，就可以拖动普通异步或同步电动机运行。
15 什么是变频器的控制方式？高压变频器有哪几种控制方式？答：各种电动机在实现调速时，都必须采取一些辅助手段，以改善电动机的机械特性和调速性能。
以直流电动机为例，在调速过程中，必须加入电流反馈环节（内环）和转速反馈环节（外环），才能使它的调速特性趋于完善。
异步电动机的变频调速也不例外，为了改善其在调速过程中的机械特性和调速性能，也必须采取一些必要的措施。
异步电动机在进行变频调速时，可采取的方法较多，比较灵活，可以通过功能预置方便地进行选择。
变频器说明书中所谓的控制方式，就是指在变频器调速的情况下，改善异步电动机特性的方式。
一般来说，变频器主要有以下几种控制方式。
1）V/f 控制方式即通过调整变频器输出侧的电压频率比（U/f比）的方法，来改变电动机在调速过程中机械特性的控制方式。
2）空间电压矢量控制方式是一种模拟直流电动机调速特点的控制方式，效果较好。
根据其有无转速反馈又可分为：（1）无速度反馈矢量控制方式即不需要转速反馈的控制方式；（2）有速度反馈矢量控制方式即需要加入转速反馈环节的控制方式。
3）直接转矩控制方式这是部分变频器采取的一种控制方式，可以通过直接控制输出转矩的大小来调速，其控制结果与矢量控制类似，但各有其优缺点。
4）矩阵式交交控制方式矩阵式交交变频省去了中间直流环节，从而可省去体积大、价格高的电解电容。
它能实现功率因数为1，输入电流为正弦且能四象限运行，系统的功率密度大。
该技术目前虽尚未成熟，但仍吸引着众多的学者深入研究。
其实质不是间接的控制电流、磁链等量，而是把转矩直接作为被控制量来实现的。
16 什么是PWM？什么是SPWM？答：PWM 的全称是Pulse Width Modulation（脉冲宽度调制），根据面积等效原理，利用一系列等幅不等宽的矩形脉冲序列等效所需要的波形（含形状和幅值）。
SPWM即正弦波PWM技术。
在进行脉宽调制时，使脉冲系列的占空比按正弦规律变化。
当正弦值为最大值时，脉冲的宽度也最大，而脉冲间的间隔则较大。
