图中给出了陡坡路堤滑动的 几种可能：由于基底接触面较陡 或强度较弱，致使路堤整体沿基 底接触面产生滑动；由于基底修 筑在较厚的软弱土层上，致使路 堤连同其下的软弱土层沿某一滑 动面滑动；由于基底下岩层强度 不均匀，例如泥质页岩，致使路 堤沿某一最弱的层面滑动。
基 底 接 触 面
坡 积 层
可 能 的 滑 动 面
当在高水位时，如路堤两侧边坡上的水位不一致〔图〕，就会产生横穿路堤的渗
透，即使水位相差较小，也需予以考虑动水压力的作用。
因此，但凡用粘性土填筑的浸水路堤〔不包括渗透性极小的纯粘土〕，必须进 展渗透动水压力的计算。
三、边坡滑动面形状确定
路基边坡的稳定性，与岩土性 质、构造、边坡高度及坡度等因 素有关。滑动面的形状主要因土 质而异，有的近似直线平面，有 的呈曲面，有的那么可能是不规 那么的折线平面。为简化计算， 近似地将滑动破裂面与路基横断 面的交线假设为直线、圆曲线或 折线。
以前，由于公路等级低，线形差，路基不宽，开挖 不深，边坡稳定性对公路的影响不显著，人们对边坡 稳定性没有引起足够的重视。但是随着国民经济建立 的开展，公路交通事业日新月异，公路等级越来越高， 高填深挖已经不可防止，公路边坡失稳的事例也越来 越多。边坡失稳不仅影响行车平安，甚至掩埋公路， 中断交通，造成不可估量的经济损失。因此，研究公 路边坡的稳定性非常必要。
北京－珠2000余万元
重庆万州－梁平高速公路K42砂泥岩顺层滑坡
西安秦岭某试验基地花岗岩高边坡滑坡
台湾“北二高〞基隆段发生严重的路堑边坡塌方
陡坡路基失稳案例
因此，必须对可能出现失稳或已出 现失稳的路基进展稳定性分析，保证路 基设计既满足稳定性要求，又满足经济 性要求。
路基边坡滑坍是公路上常见的破坏现象之一。例如， 在岩质或土质山坡上开挖路堑，有可能因自然平衡条 件被破坏或者因边坡过陡，使坡体沿某一滑动面产生 滑坡。对高路堤可能因水流冲刷、边坡过陡产生坍塌。
边坡稳定性分析—
第一章绪论1．1引言边坡是自然或人工形成的斜坡，是人类工程活动中最基本的地质环境之一，也是工程建设中最常见的工程形式。
随着我国基础设施建设的蓬勃发展，在建筑、交通水利、矿山等方面都涉及到很多边坡稳定问题。
边坡的失稳轻则影响工程质量与施工进度，重则造成人员伤亡与国民经济的重大损失。
因此，边坡的勘察监测、边坡的稳定性分析、边坡的治理，是降低降低灾害的有效途径，是地质和岩土工程界重点研究的问题。
随着城市化进程的加速和城市人口的膨胀，越来越多的建筑物需要被建造，城市的用地也越来越珍贵。
特别是对于长沙这样多丘陵的城市来说，建筑边坡成为了不可避免的工程。
1.2边坡破坏类型边坡的破坏类型从运动形式上主要分为崩塌型和滑坡型。
崩塌破坏是指块状岩体与岩坡分离，向前翻滚而下。
一般情况岩质边坡易形成崩塌破坏，且在崩塌过程中岩体无明显滑移面。
崩塌破坏一般发生在既高又陡的岩石边坡前缘地段，破坏时大块岩体由于重力或其他力学作用下与岩坡分离而倾倒向前。
崩塌经常发生在坡顶裂隙发育的地方。
主要原因有：风化等作用减弱了节理面的黏聚力，或者是雨水进入裂隙产生水压力，或者是气温变化、冻融松动岩石，或者是植物根系生长造成膨胀压力，以及地震、雷击等外力作用（图1-1）。
滑坡是指岩土体在重力作用下，沿坡内软弱面产生的整体滑动。
与崩塌相比滑坡通常以深层破坏形式出现，其滑动面往往深入坡体内部，甚至可以延伸到坡脚以下。
其滑动速度虽比崩塌缓慢，但是不同的滑坡滑动速度相差很大，这主要取决于滑动面本身的物理力学性质。
当滑动面通过塑性较强的岩土体时，其滑动速度一般比较缓慢；相反，当滑动面通过脆性岩石，且滑动面本身具有一定的抗剪强度，在构成滑面之前可承受较高的下滑力，那么一旦形成滑面即将下滑时，抗剪强度急剧下降，滑动往往是突发而迅速的。
滑坡根据滑动模式和滑动面的纵断面形态可以分为平面滑动、圆弧滑动、楔形滑动以及复合形。
当滑动面倾向与边坡面倾向基本一致，并且存在走向与边坡垂直或接近垂直的切割面，滑动面的倾角小于坡角且大于其摩擦角时有可能发生平面滑动。
反倾岩质边坡稳定性分析
反倾岩质边坡稳定性分析摘要：岩质边坡的稳定性问题一直是岩土工程界关注的热门方向，而反倾岩质边坡作为岩质边坡的一种特定类型，它的破坏模式和机理也值得去大量研究。
本文经过文献调研,针对反倾岩质边坡应用情况给出综述,结合断裂力学的优势与不足作出讨论。
关键词：岩质边坡断裂力学稳定性1引言当岩层的水平倾向与坡面水平倾向恰好相反时,该类边坡即被我们称为反倾层状岩质边坡,在我国西部山区中发育着大量的层状反倾岩质破碎边坡,岩体倾倒破坏是最为常见的一种反倾边坡破坏模式，破坏导致的边坡失稳事故严重的威胁了人们的生命和财产安全[1]。
随着岩土工程学科技术的进一步快速发展,国内外有关学者对反倾向岩质边坡的变形破坏机制和稳定性理论分析作出了大量的创新性研究,已相继取得了较丰富的成果。
2国内外研究现状Goodman等[2]将倾倒破坏分为块状倾倒、弯曲倾倒、块状-弯曲倾倒三种类型，并首次基于极限平衡原理提出了分析块状倾倒破坏的G-B法。
Aydan等[3]提出了采用极限平衡理论的悬臂梁弯曲模型，建立了以坡脚剩余下滑力作为边坡稳定性判断的评价方法。
Liu等[4]通过深部位移监测和UDEC数值模拟分析了反倾边坡破坏的变形特征及演化过程。
陈从新和郑允等基于极限平衡理论，建立了岩质反倾边坡弯曲倾倒破坏基准面计算和稳定性分析方法。
赵维等在悬臂梁模型的基础上对破坏面上的岩层进行了分区，判断了反倾边坡的倾倒风险。
王林峰等、王建明等基于断裂力学对单个岩块的稳定性进行了分析，探讨了岩块的破坏顺序。
地震是诱发反倾岩质边坡破坏的主要因素之一，因此，进行地震荷载对反倾岩质边坡的失稳影响研究具有重大的工程应用价值，已有学者对此作了一定的研究。
例如，Zheng等基于极限平衡法和遗传算法，提出了一种考虑地震惯性力的新方法来寻找反倾岩质边坡的破坏面。
Liu等采用振动台模型试验和数值分析方法研究了强震条件下反倾岩质边坡的动力响应特征。
屈新等推导了推力线高度的计算公式，分析了地震影响系数对反倾边坡弯曲倾倒稳定性的影响。

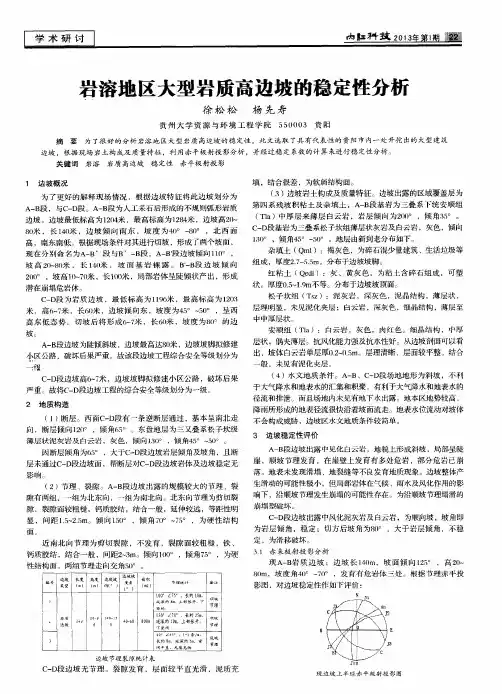

岩溶地区大型岩质高边坡的稳定性分析
